Tipo de producto	Interruptor inteligente Wi-Fi de 4 canales con control remoto RF 433 MHz
Marca	Sonoff
Modelo	4CHPROR3
Dimensiones (L x A x H)	145 x 90 x 34 mm
Peso	Menos de 1 kg
Alimentación	100-240 V CA 50/60 Hz (CC: 9-23 V)
Carga máxima por canal	10 A / 2200 W
Carga máxima total	40 A / 8800 W
Frecuencia Wi-Fi	IEEE 802.11 b/g/n 2,4 GHz
Frecuencia RF	433,92 MHz
Material de la carcasa	PC V0 (ignífugo)
Temperatura de funcionamiento	-10 °C a 40 °C
Humedad de funcionamiento	No especificada (uso interior seco)
Sistemas operativos compatibles	Android e iOS
Funciones principales	Control remoto a través de la app eWeLink, programación horaria, control por voz (Alexa/Google Assistant), compartir, escenas inteligentes, control remoto RF, interbloqueo, bloqueo automático, retroiluminación LED
Instalación	Recomendada por un profesional calificado; altura de instalación inferior a 2 m
Mantenimiento y limpieza	Limpiar con un paño seco y que no suelte pelusa; no usar disolventes
Seguridad	Desconectar la alimentación antes de cualquier intervención; instalación por electricista calificado
Piezas de repuesto y reparabilidad	Ninguna pieza desmontable por el usuario; contactar al vendedor o a un profesional para reparación
Contenido del embalaje	Interruptor, manual, accesorios de montaje (no listados)

Preguntas frecuentes - 4CHPROR3 Sonoff

¿Por qué mi dispositivo permanece fuera de línea?

Un dispositivo recién agregado puede tardar de 1 a 2 minutos en conectarse al Wi-Fi y al servidor. Si permanece fuera de línea, verifique el indicador LED Wi-Fi: un parpadeo corto por segundo indica un problema de conexión al enrutador (contraseña incorrecta, distancia demasiado grande, interferencias, Wi-Fi de 5 GHz no compatible, filtrado MAC activo). Un parpadeo dos veces por segundo indica conexión al enrutador pero no al servidor (red inestable). Intente reiniciar el dispositivo o crear un punto de acceso móvil.

¿Cómo saber si mi dispositivo está conectado al Wi-Fi?

El indicador LED Wi-Fi (azul) permanece encendido fijo cuando el dispositivo está conectado correctamente al Wi-Fi y al servidor. Un parpadeo rápido (dos cortos, uno largo) indica el modo de emparejamiento rápido. Un parpadeo rápido continuo indica el modo de emparejamiento compatible.

¿Cómo asociar el dispositivo por primera vez?

Después de encender el dispositivo, el indicador Wi-Fi parpadea dos veces rápidamente y luego una vez lentamente (modo de emparejamiento Touch). Abra la aplicación eWeLink, presione '+' y seleccione 'Emparejamiento rápido', luego siga las instrucciones. Si no puede entrar en este modo, mantenga presionado cualquier botón de asociación durante 5 segundos hasta que el indicador cambie, luego suelte. Luego intente el modo compatible.

¿Cómo usar el modo de emparejamiento compatible?

Mantenga presionado cualquier botón de asociación durante 5 segundos hasta que el indicador Wi-Fi parpadee rápidamente. Presione '+' en la aplicación y seleccione 'Modo de emparejamiento compatible'. Conéctese a la red Wi-Fi 'ITEAD-******' con la contraseña '12345678', luego vuelva a la aplicación y presione 'Siguiente'. Espere hasta que finalice el emparejamiento.

¿Cómo emparejar un control remoto RF 433 MHz?

Mantenga presionado el botón del canal deseado en el dispositivo durante 3 segundos hasta que el indicador Wi-Fi se vuelva rojo y parpadee una vez rápidamente. Suelte, luego presione brevemente el botón correspondiente del control remoto. Si el indicador rojo parpadea nuevamente una vez rápidamente, el emparejamiento se realizó correctamente. Para desemparejar, mantenga presionado el botón del canal durante 5 segundos hasta que parpadee dos veces en rojo, luego presione el botón del control remoto.

¿Cómo restablecer el dispositivo a los ajustes de fábrica?

Simplemente elimine el dispositivo en la aplicación eWeLink. Esto lo restaura a los ajustes de fábrica. También puede mantener presionado el botón de asociación durante 5 segundos para entrar en modo de emparejamiento, pero la eliminación en la aplicación es el método recomendado.

¿Puedo usar Wi-Fi de 5 GHz?

No, el dispositivo solo admite Wi-Fi de 2,4 GHz (IEEE 802.11 b/g/n). Asegúrese de que su enrutador transmita una red de 2,4 GHz o desactive la banda de 5 GHz temporalmente durante el emparejamiento.

¿Qué hacer si el indicador Wi-Fi parpadea dos veces rápidamente?

Significa que el dispositivo está conectado al enrutador pero no puede conectarse al servidor. Verifique la estabilidad de su conexión a Internet. Si la red funciona, reinicie el dispositivo (apague y vuelva a encender). Si el problema persiste, su proveedor de acceso puede estar bloqueando algunos puertos; contáctelo.

¿Cómo cambiar de red Wi-Fi?

Mantenga presionado cualquier botón de asociación durante 5 segundos hasta que el indicador Wi-Fi parpadee en ciclo (dos cortos, uno largo). Suelte, el dispositivo entra en modo de emparejamiento rápido. Abra la aplicación eWeLink y vuelva a agregar el dispositivo en la nueva red.

¿El dispositivo admite el control por voz?

Sí, a través de la aplicación eWeLink, es compatible con asistentes de voz como Amazon Alexa y Google Assistant. Primero debe configurar el dispositivo en la aplicación y luego vincular su cuenta de eWeLink a su asistente de voz.

MANUAL DE USUARIO 4CHPROR3 Sonoff

Instrucciones de funcionamiento

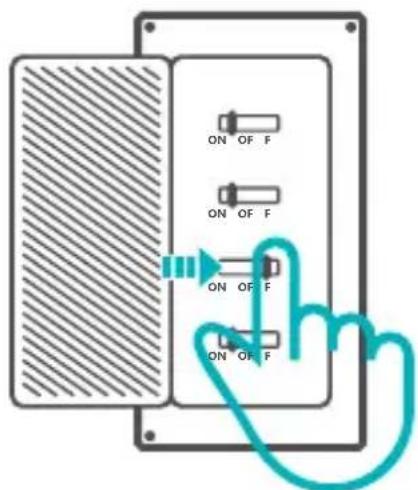

1. Apagado

Para evitar descargas eléctricas, consulte con su distribuidor o un profesional cualificado para solicitar ayuda durante la instalación y la reparación!

2. Instrucciones de cableado

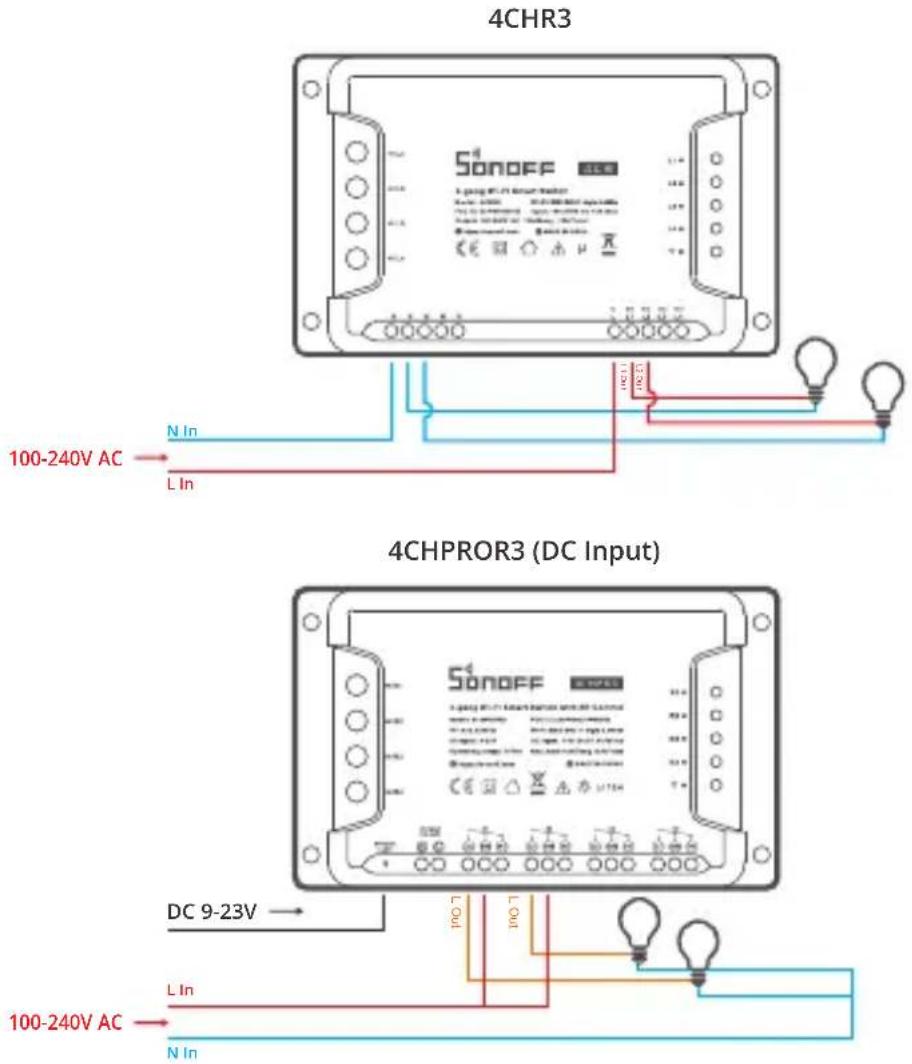

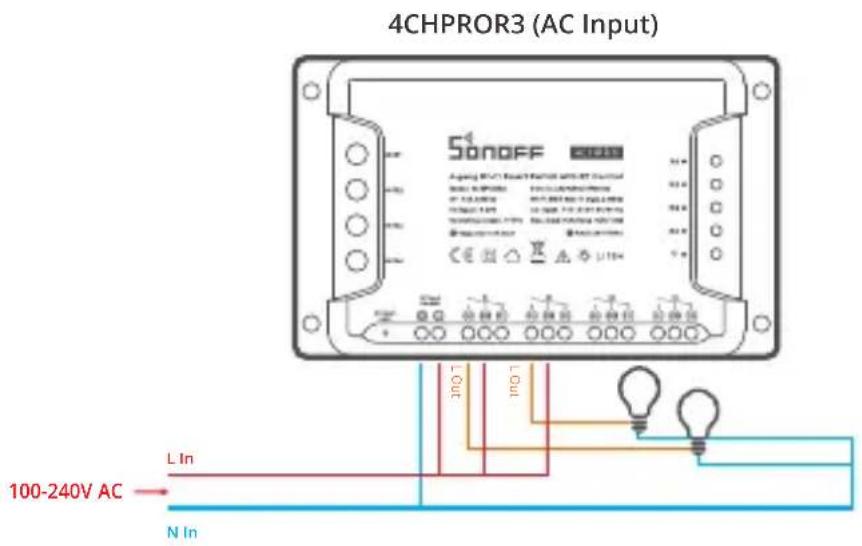

Instrucciones de cableado para aplique de luz:

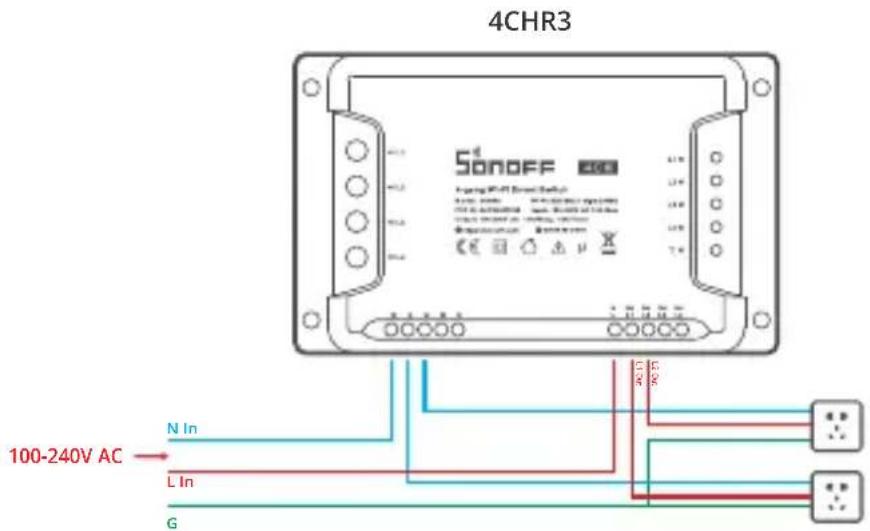

Instrucciones para cableado de enchufe (no es necesario conectar si no hay cable a tierra):

Asegúrese de que todos los cables estén conectados correctamente.

3. Descargar la aplicación

Android™ & iOS

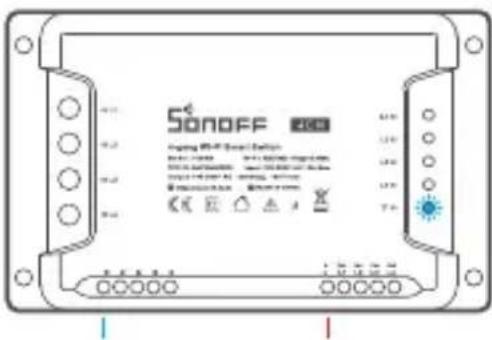

4. Encender

Después de encender, el dispositivo se pondrá en modo de emparejamiento rápido (Touch) durante el primer uso, El indicador LED de Wi-Fi cambie a "un ciclo de dos parpadeos cortos y uno largo".

El dispositivo saldrá del modo de emparejamiento rápido (Touch) si no se ha emparejado al cabo de 3 minutos. Si necesita volver a ese modo, mantenga presionado cualquier botón de configuración 5 segundos hasta que el LED indicador de Wi-Fi cambie a un ciclo de dos parpadeos cortos y uno largo. A continuación, suelte el botón.

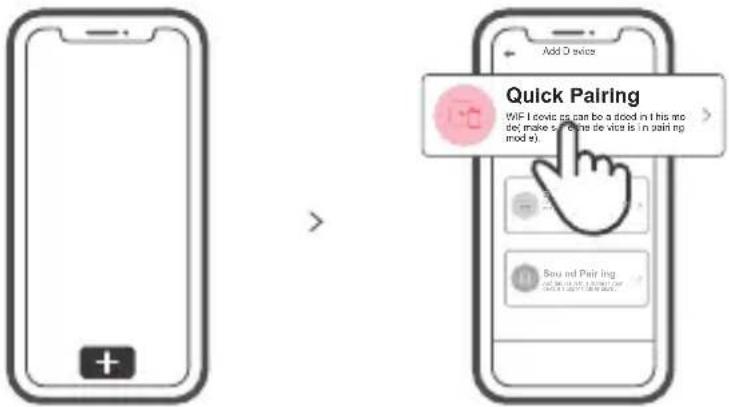

5. Añadir el dispositivo

Pulse "+" y seleccione " emparejamiento rápido ", luego opere siguiendo las indicaciones de la aplicación.

Modo de emparejamiento compatible

Si no puede entrar al modo de emparejamiento rápido, por favor intente con "Modo de emparejamiento compatible" para emparejar.

1 Presione de manera sostenida cualquier botón de configuración durante 5 segundos hasta que el indicador LED del Wi-Fi cambie en un ciclo de dos parpadeos cortos y uno largo y suelte. Presione de manera sostenida cualquier botón de configuración durante 5 segundos nuevamente hasta que el indicador LED del Wi-Fi parpadee rápidamente. Luego, el dispositivo entra en modo de emparejamiento Compatible.

2 Presione "+" y seleccione "modo de emparejamiento compatible" en la aplicación. Seleccione el SSID del Wi-Fi con ITEAD-***** e ingrese la contraseña 12345678, luego regrese a la aplicación eWeLink y presione "Siguiente" Sea paciente mientras se complete el emparejamiento.

Especificaciones

Modelo	4CHR3/4CHPROR3
Entrada	4CHR3: 100-240V AC 50/60Hz4CHPROR3: 100-240V AC 50/60Hz (DC: 9-23V)
Carga máxima	4CHR3: 10A/2200W/Conexión 16A/3500W/Total4CHPROR3: 10A/2200W/Conexión 40A/8800W/Total
RF	433.92MHz
Wi-Fi	IEEE 802.11 b/g/n 2.4GHz
Sistemas operativos	Android & iOS
Temperatura de funcionamiento	-10°C~40°C
Materiale	PC V0
Dimensiones	145x90x34mm

4CHR3 no admite el control remoto con 433,92 MHz.

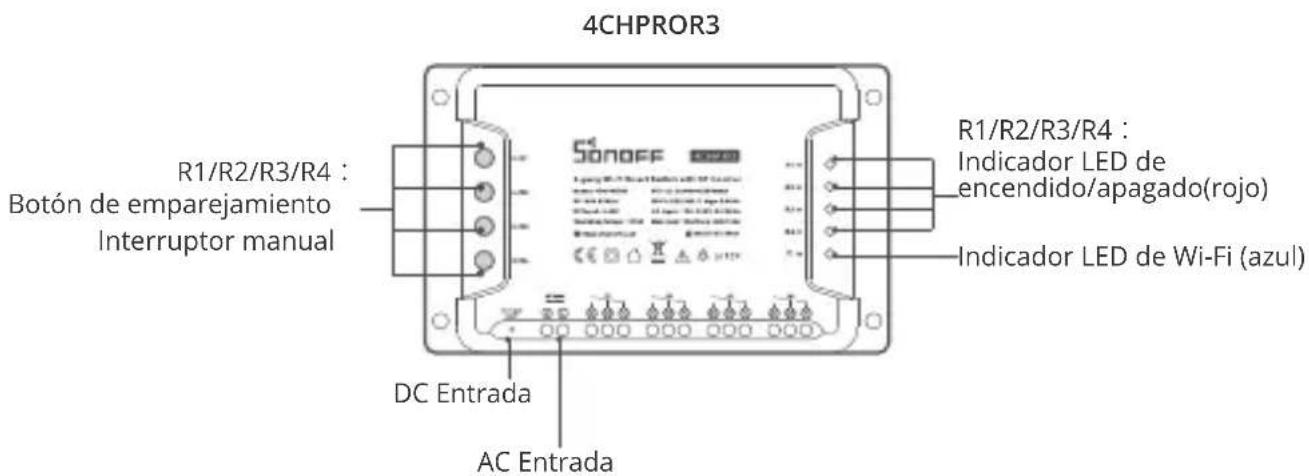

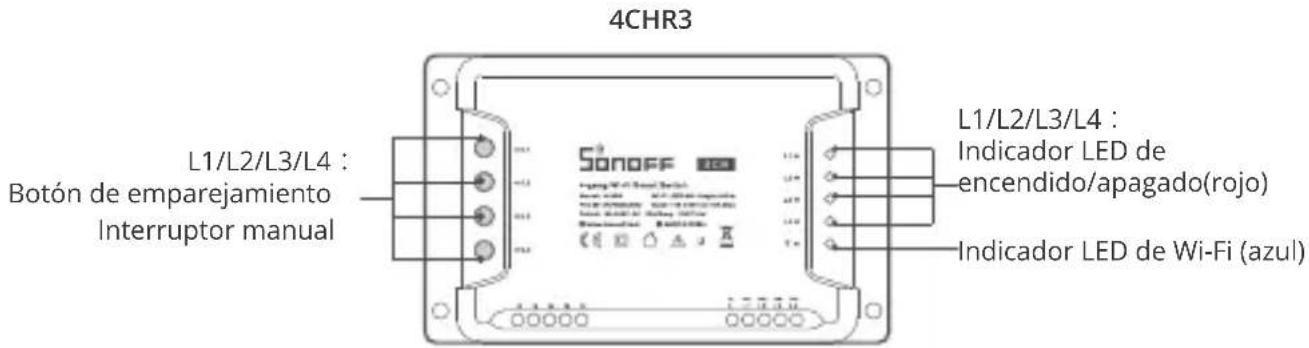

Introducción al producto

El peso del dispositivo es inferior a 1 kg.

Se recomienda una altura de instalación inferior a 2 m.

Instrucciones del indicador de estado Wi-Fi LED

Wi-Fi Indicador de Estado LED	Instrucción de estado
Parpadea (uno largo y dos cortos)	Modo de emparejamiento rápido
	El dispositivo está conectado correctamenteSiempre es
Parpadea rápidamente	Modo de emparejamiento compatible
Parpadea rápidamente una sola vez	Incapaz de encontrar el router
Parpadea rápidamente dos veces	Conectado al router correctamente pero el Wi-Fi no está conectado
Parpadea rápidamente tres veces	Actualización

Características

Este dispositivo es un interruptor inteligente Wi-Fi de 4 teclas con enclavamiento que te permite apagar o prender el dispositivo de manera remota, programar el encendido o apagado o de compartir con tu familia para controlarlo todos juntos.

Control remoto desde plicación

Programas

Control por voz Control compartido

Escenas

Bloqueo automático

Enclavamiento

Marcha lenta

Control remoto RF

Indicador de encendido

Agregar cámara

Control vía

Emparejamiento del control remoto por RF

4CHPROR3 admite el control remoto en la banda de frecuencias de 433,92 MHz para encender y apagar, y es un control inalámbrico local de corto alcance; no un control Wi-Fi.

Método de emparejamiento:

Pulse durante un periodo prolongado de tiempo el botón de cambio de canal para emparejarse durante 3 segundos hasta que el indicador LED Wi-Fi cambie a color rojo y "parpadea rápidamente una vez" y suéltelo; posteriormente, pulse el botón para emparejar el mando a distancia. Si el indicador LED Wi-Fi cambia a color rojo, y "parpadea rápidamente una vez" indica que el emparejamiento es correcto.

Método de borrado:

Pulse durante un periodo prolongado de tiempo el botón de cambio de canal para eliminarlo durante 5 segundos hasta que el indicador LED Wi-Fi cambie a color rojo y "parpadee rápidamente dos veces" y suéltelo; posteriormente, pulse brevemente el botón para eliminar el mando a distancia. Si el indicador LED Wi-Fi cambia a color rojo, y "parpadea rápidamente una vez" indica que se ha eliminado el código.

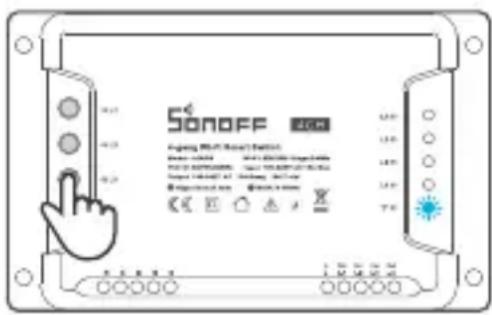

Cambiar Red

Si necesitas cambiar la red, mantenga presionado cualquier botón de emparejamiento durante unos 5 s, hasta que el indicador LED de Wi-Fi cambie a un ciclo de dos parpadeos cortos y uno largo, y suéltelo; y luego de que dispositivo entre en el modo de emparejamiento rápido, podrás emparejarlo de nuevo.

Restablecimiento de los ajustes de fábrica

Si borras el dispositivo en la aplicación eWeLink se restaurará a valores de fábrica.

Problemas frecuentes

P: ¿Por qué el dispositivo permanece "Sin conexión"?

A: El dispositivo recién añadido necesita de 1 a 2 minutos para conectarse a Wi-Fi y a la red. Si permanece sin conexión durante mucho tiempo, evalúe la situación con el estado del indicador azul de Wi-Fi.

1. El indicador azul de Wi-Fi parpadea rápidamente una vez por segundo, lo cual significa que el interruptor no se ha podido conectar a la red Wi-Fi:

① Es posible que haya introducido una contraseña de Wi-Fi incorrecta.
② Es posible que la distancia entre el interruptor y el router sea demasiado grande o que el entorno provoque interferencias. Piense en acercarlos entre sí. Si falla, vuelva a añadirlo.
③ La red 5G Wi-Fi no es compatible y solo admite la red inalámbrica de 2,4 GHz.
④ Es posible que el filtrado de direcciones MAC esté activado. Desactívelo.

Si no ha sido posible solucionar el problema mediante ninguno de los métodos anteriores, puede abrir la red de datos móviles del teléfono para crear un punto de acceso Wi-Fi y, a continuación, volver a añadir el dispositivo.

1. El indicador azul parpadea rápidamente dos veces por segundo, lo cual significa que el dispositivo se ha conectado a Wi-Fi pero no se ha podido conectar al servidor.

Asegúrese de que la red sea estable. Si el doble parpadeo ocurre con frecuencia, esto significa que se accede a una red poco estable, no es un problema del producto. Si la red es normal, intente apague la alimentación para reiniciar el interruptor.
