BEDIENUNGSANLEITUNG 4CHPROR3 Sonoff

Wenden Sie sich bitte an den Händler oder einen qualifizierten Fachmann, um Hilfe bei der Installation und Reparatur zu erhalten und um Stromschläge zu vermeiden!

2. Verkabelungsanleitung

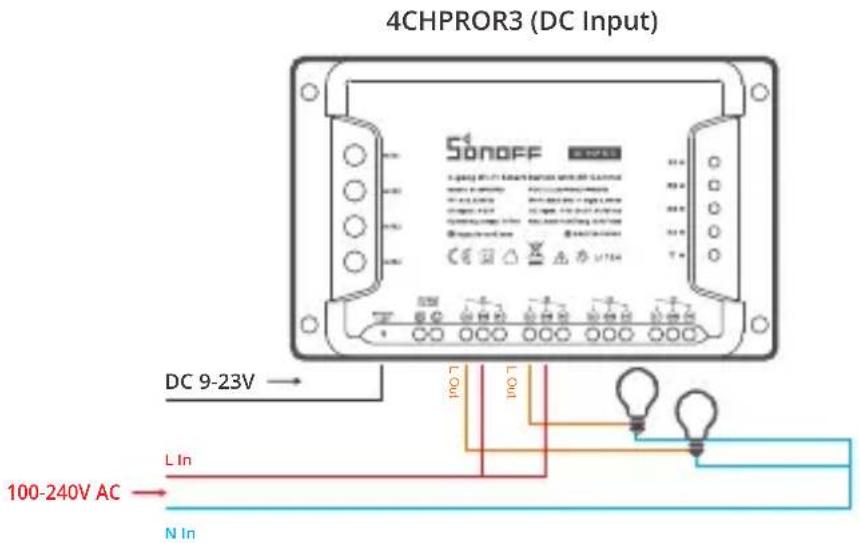

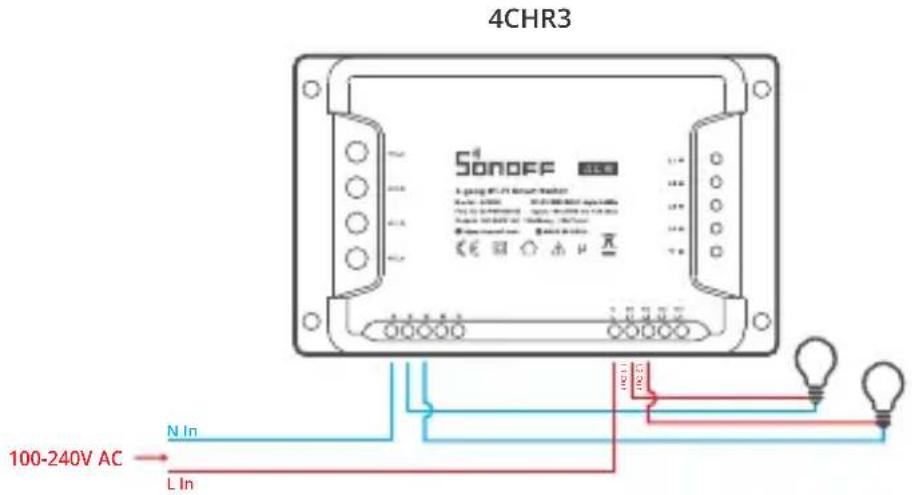

Anleitung zur Verkabelung des Beleuchtungskörpers:

4CHR3 Sonoff N in 100-240V AC L In 1.1 V 1.2 V 1.3 V 1.4 V 1.5 V 1.6 V 1.7 V 1.8 V 1.9 V 2.0 V 2.1 V 2.2 V 2.3 V 2.4 V 2.5 V 2.6 V 2.7 V 2.8 V 2.9 V 3.0 V 3.1 V 3.2 V 3.3 V 3.4 V 3.5 V 3.6 V 3.7 V 3.8 V 3.9 V 4.0 V 4.1 V 4.2 V 4.3 V 4.4 V 4.5 V 4.6 V 4.7 V 4.8 V 4.9 V 5.0 V 5.1 V 5.2 V 5.3 V 5.4 V 5.5 V 5.6 V 5.7 V 5.8 V 5.9 V 6.0 V 6.1 V 6.2 V 6.3 V 6.4 V 6.5 V 6.6 V 6.7 V 6.8 V 6.9 V 7.0 V 7.1 V 7.2 V 7.3 V 7.4 V 7.5 V 7.6 V 7.7 V 7.8 V 7.9 V 8.0 V

Anleitung zur Steckdosenverkabelung (muss nicht angeschlossen werden, wenn kein Erdungskabel vorhanden ist):

Vergewissern Sie sich, dass alle Kabel richtig angeschlossen sind.

3. APP herunterladen

eWeLink Download on the App Store GET IT ON Google Play

e eWeLink

Android™ & iOS

4. Einschalten

Sonoff Operating 100% Control Panel Power: 2.5V Power: 3.5V Power: 4.5V Power: 5.5V Power: 6.5V Power: 7.5V Power: 8.5V Power: 9.5V Power: 10.5V Power: 11.5V Power: 12.5V Power: 13.5V Power: 14.5V Power: 15.5V Power: 16.5V Power: 17.5V Power: 18.5V Power: 19.5V Power: 20.5V Power: 21.5V Power: 22.5V Power: 23.5V Power: 24.5V Power: 25.5V Power: 26.5V Power: 27.5V Power: 28.5V Power: 29.5V Power: 30.5V Power: 31.5V Power: 32.5V Power: 33.5V Power: 34.5V Power: 35.5V Power: 36.5V Power: 37.5V Power: 38.5V Power: 39.5V Power: 40.5V Power: 41.5V Power: 42.5V Power: 43.5V Power: 44.5V Power: 45.5V Power: 46.5V Power: 47.5V Power: 48.5V Power: 49.5V Power: 50.5V Power: 51.5V Power: 52.5V Power: 53.5V Power: 54.5V Power: 55.5V Power: 56.5V Power: 57.5V Power: 58.5V Power: 59.5V Power: 60.5V Power: 61.5V Power: 62.5V Power: 63.5V Power: 64.5V Power: 65.5V Power: 66.5V Power: 67.5V Power: 68.5V Power: 69.5V Power: 70.5V Power: 71.5V Power: 72.5V Power: 73.5V Power: 74.5V Power: 75.5V Power: 76.5V Power: 77.5V Power: 78.5V Power: 79.5V Power: 80.5V Power: 81.5V Power: 82.5V Power: 83.5V Power: 84.5V Power: 85.5V Power: 86.5V Power: 87.5V Power: 88.5V Power: 89.5V Power: 90.5V Power: 91.5V Power: 92.5V Power: 93.5V Power: 94.5V Power: 95.5V Power: 96.5V Power: 97.5V Power: 98.5V Power: 99.5V

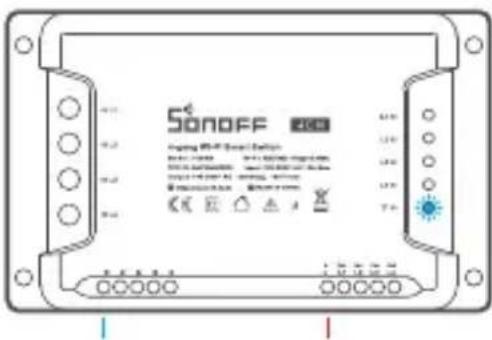

Nach dem Einschalten wechselt das Gerät bei der ersten Inbetriebnahme in den Schnellkopplungsmodus (Touch), Die WLAN-LED-Anzeige zu einem Intervall von „zweimaligem kurzen Blinken und einem langen Blinken wechselt".

Das Gerät beendet den Schnellkopplungsmodus (Touch), wenn innerhalb von 3 Minuten keine Kopplung erfolgt. Wenn der Schnellkopplungsmodus erneut aufgerufen werden soll, drücken Sie bitte eine beliebige Konfigurationstaste 5 Sekunden, bis die WLAN-LED-Anzeige zu einem Intervall von zweimaligem kurzen Blinken und einem langen Blinken wechselt und lassen Sie erst dann die Taste los.

5. Gerät hinzufügen

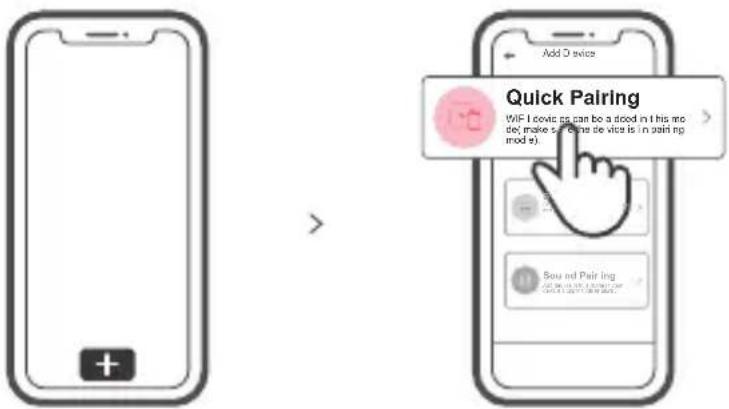

Tippen Sie auf „+“, wählen Sie „Schnellkopplung“ und arbeiten Sie dann gemäß der Aufforderung auf der APP.

Kompatibler Kopplungsmodus

Wenn Sie nicht in den Schnellkopplungsmodus (Touch) gelangen, versuchen Sie bitte den „Kompatibler Kopplungsmodus“ zum Koppeln.

1 Drücken Sie eine beliebige Konfigurationstaste für 5 Sekunden lang, bis sich die Wi-Fi-LED-Anzeige in einen Zyklus von zwei kurzen Blinken und einem langen Blinken und Freigabe ändert. Drücken Sie eine beliebige Konfigurationstaste erneut 5 Sekunden lang, bis die Wi-Fi-LED-Anzeige schnell blinkt. Dann geht das Gerät in den Kompatibler Kopplungsmodus über.
2 Tippen Sie auf „+“ und wählen Sie „Kompatibler Kopplungsmodus“ auf der APP. Wählen Sie Wi-Fi SSID mit ITEAD-***** und geben Sie das Passwort 12345678 ein, und gehen Sie dann zurück zu eWeLink APP und tippen Sie auf „Weiter“. Seien Sie geduldig, bis die Kopplung abgeschlossen ist.

Specifications

Modell	4CHR3/4CHPROR3
Eingang	4CHR3: 100-240V AC 50/60Hz4CHPROR3: 100-240V AC 50/60Hz (DC: 9-23V)
Max. Belastung	4CHR3: 10A/2200W/Einzelschalter 16A/3500W/Alle Schalter4CHPROR3: 10A/2200W/Einzelschalter 40A/8800W/Alle Schalter
HF	433.92MHz
WLAN-Standard	IEEE 802.11 b/g/n 2.4GHz
Betriebssysteme	Android & iOS
Arbeitstemperatur	-10°C~40°C
Materialien	PC V0
Abmessungen	145x90x34mm

4CHR3 unterstützt keine Fernbedienung mit433,92 MHz.

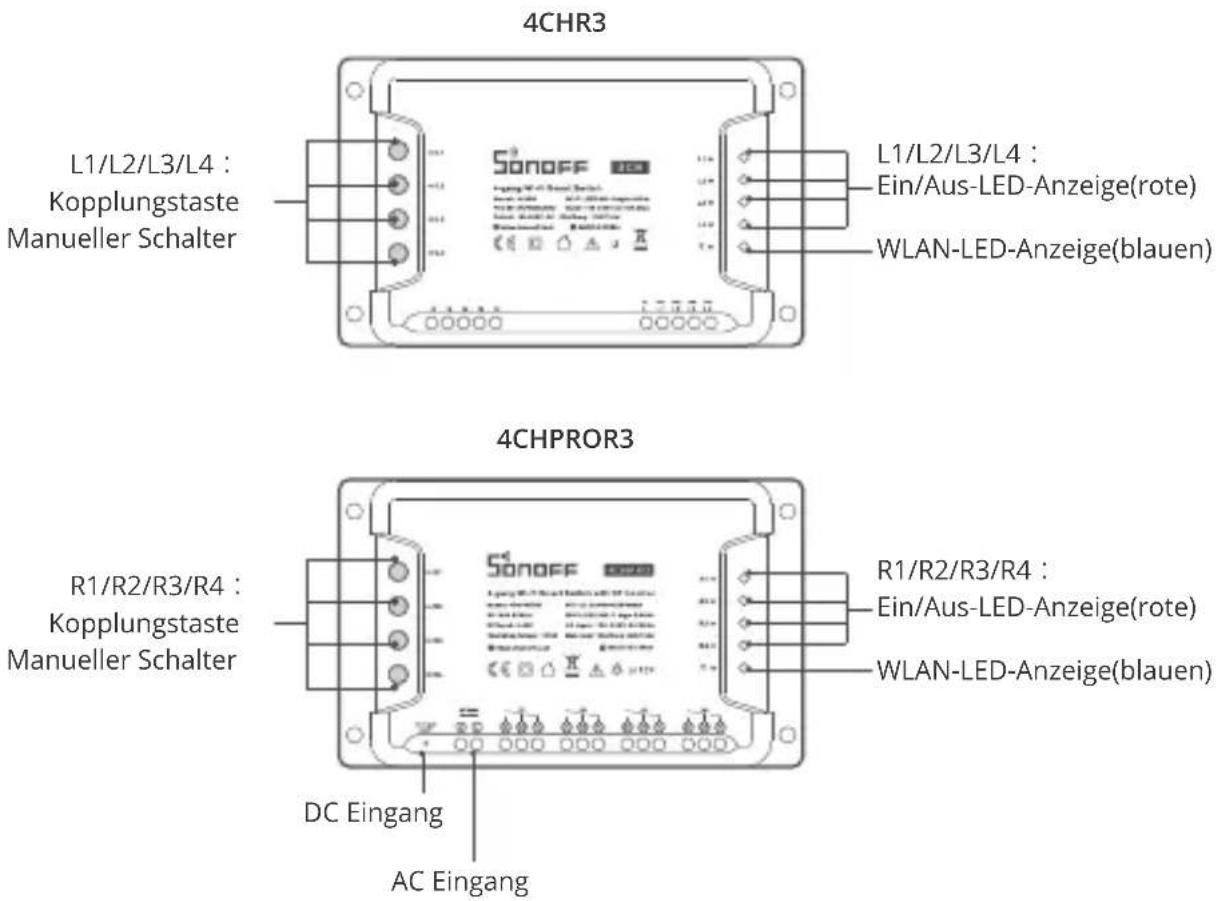

Produktvorstellung

Das Gerätegewicht beträgt weniger als 1 kg.

Es wird eine Installationshöhe von weniger als 2 m empfohlen.

WLAN-LED-Anzeige Statusanzeige Anweisung

WLAN-LED-Anzeige Status	Status-Anweisung
Blinkt (einmal lang und zweimal kurz)	Schnellkopplungsmodus
Ist immer an	Gerät ist erfolgreich verbunden
Schnell blinkt	Kompatibler Kopplungsmodus
Blinkt einmal schnell	Der Router konnte nicht gefunden werden
Blinkt zweimal schnell	Erfolgreiche Verbindung zum Router, aber Wi-Fi ist nicht verbunden
Blinkt dreimal schnell	Aktualisierung

Merkmale

Dieses Gerät ist ein 4 fach Wi-Fi-Smart-Switch mit Selbstverriegelung, Verriegelung und Tippbetrieb, mit dem Sie das Gerät ferngesteuert ein- und ausschalten, einen Zeitplan für das Ein- und Ausschalten festlegen oder das Gerät zusammen mit Ihrer Familie zur gemeinsamen Steuerung nutzen können.

App Fernbedienug Zeitpläne Sprachsteuerung Freigabesteuerung

VerriegelungSelbstverriegelung TippbetriebIntelligent

Einschaltstatus

Kamera hinzufügen Funkfernbeinsteigerung

Kopplung der Funkfernbedienung

Der 4CHPROR3 unterstützt die Fernbedienung über eine lokale Funkfernbedienung, d.h. keine WLAN-Steuerung, im Nahbereich mit dem 433,92-MHz-Frequenzband für das Ein-/Ausschalten. Jeder Kanal kann dabei unabhängig voneinander programmiert werden.

Kopplungsmethoden:

Drücken Sie den zu koppelnden Kanalumschalter 3 Sekunden lang, bis die Wi-Fi LED Anzeige rot leuchtet und „einmal schnell blinkt“ und lassen Sie sie los, und drücken Sie dann kurz die zu koppelnde Taste auf der Fernbedienung. Wenn die Wi-Fi LED Anzeige rot leuchtet und „einmal schnell blinkt“, zeigt dies an, dass die Kopplung erfolgreich ist.

Löschmethoden:

Drücken Sie den zu löschenden Kanalumschalter 5 Sekunden lang, bis die Wi-Fi LED Anzeige rot leuchtet und „schnell zweimal blinkt“, und lassen Sie sie dann los, drücken Sie dann kurz die zu löschende Taste auf der Fernbedienung. Wenn die Wi-Fi LED Anzeige rot leuchtet und „einmal schnell blinkt“, zeigt dies an, dass der Code gelöscht ist.

Schalt-Netzwerk

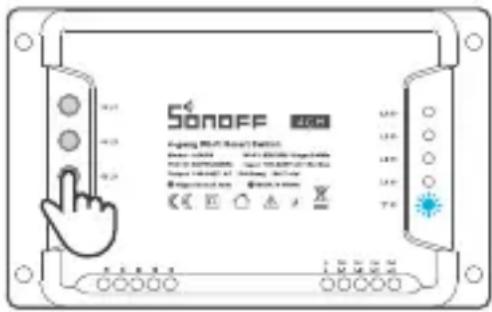

Wenn Sie da s Ne t zwe r k wech s eln müs s en, Dr ü cken Sie die ei n e b eli e big e Kopplungstaste am Schalter länger 5 Sek. lang, bis die WLAN-LED-Anzeige zu einem Intervall von zweimaligem kurzen Blinken und einem langen Blinken wechselt, und Loslassen wechselt und das Gerät in den Schnellkopplungsmodus wechselt, Sie können dann erneut paaren.

Sonoff LED Power/Power/Power Switch Power: 120V Power: 120V Power: 140V Power: 160V Power: 180V Power: 200V Power: 220V Power: 240V Power: 260V Power: 280V Power: 300V Power: 320V Power: 340V Power: 360V Power: 380V Power: 400V Power: 420V Power: 440V Power: 460V Power: 480V Power: 500V Power: 520V Power: 540V Power: 560V Power: 580V Power: 600V Power: 620V Power: 640V Power: 660V Power: 680V Power: 700V

Zurücksetzen auf Werkseinstellungen

Wenn Sie das Gerät in der eWeLink-App löschen, wird es auf die Werkseinstellung zurückgesetzt.

Häufige Probleme

F: Warum bleibt mein Gerät „offline“?

A: Das neu hinzugefügte Gerät benötigt ca. 1 bis 2 Min., um die Verbindung zum WLAN und Netzwerk herzustellen. Wenn es längere Zeit offline Zeit bleibt, überprüfen Sie diese Probleme bitte anhand des Status der blauen WLAN-Anzeige:

1. Die blaue WLAN-Anzeige blinkt schnell einmal pro Sekunde, das bedeutet, dass der Schalter keine Verbindung mit dem WLAN herstellen konnte:

① Vielleicht haben Sie ein falsches Passwort eingegeben.
② Vielleicht ist der Abstand zwischen dem Schalter und dem Router zu groß oder es gibt Störungen in der Umgebung. Versuchen Sie, näher an den Router zu gelangen. Falls dies fehlschlägt, fügen Sie das Gerät bitte erneut hinzu.
③ Ein 5G-WLAN-Netzwerk wird nicht unterstützt. Es wird nur ein kabelloses 2,4-GHz-Netzwerk unterstützt.
④ Vielleicht ist die MAC-Adressfilterung geöffnet. Schalten Sid diese bitte aus.

Wenn das Problem durch keine der oben genannten Methoden behoben wurde, können Sie das mobile Datennetz auf Ihrem Handy öffnen, um einen WLAN-Hotspot aufzubauen, und das Gerät dann erneut hinzufügen.

1. Die blaue Anzeige blinkt schnell zweimal pro Sekunde, dies bedeutet, dass Ihr Gerät mit dem WLAN verbunden ist, aber keine Verbindung zum Server hergestellt wurde. Stellen Sie sicher, dass das Netzwerk stabil genug ist. Wenn häufiger einzweifaches Blinken auftritt, bedeutet dies, dass nur ein instabiles Netzwerk zur Verfügung steht. Dies stellt keinen Fehler des Produkts dar. Wenn der Netzwerkstatus normal ist, versuchen Sie, die Stromversorgungauszuschalten, um den Schalter neu zu starten.
