Produkttyp	Intelligenter WLAN-Doppelrelais-Schalter mit Leistungsüberwachung
Marke	Sonoff
Modell	Dual R3
Stromversorgung	100-240 V AC, 50/60 Hz, max. 15 A
Maximale Gesamtleistung	3300 W / 15 A
Maximale Leistung pro Kanal	2200 W / 10 A
Maximale Motorlast	240 W / 1 A
Konnektivität	WLAN 2,4 GHz IEEE 802.11 b/g/n, Bluetooth für Pairing
Betriebssysteme	Android und iOS
Anzahl der Kanäle	2
Betriebstemperatur	-10 °C bis 40 °C
Gehäusematerial	PC V0 (flammhemmend)
Abmessungen	54 x 49 x 24 mm
Gewicht	Weniger als 1 kg
Hauptfunktionen	Fernbedienung, Zeitplanung, geteilte Steuerung, intelligente Szenen, Zustandssynchronisation, Leistungsüberwachung, Überlastschutz, sanftes Ein-/Ausschalten, Einschaltzustand, LAN-Steuerung
Betriebsmodi	Schalter, Motor, Zähler (in der eWeLink-App auswählbar)
WLAN-LED-Anzeige	Schnelles Blinken (Pairing), dauerhaft leuchtend (verbunden), langsames Blinken (Fehler)
Installation	Empfohlene Höhe unter 2 m, erfordert Neutralleiter und Phase
Wartung und Reinigung	Mit einem trockenen, nicht scheuernden Tuch reinigen. Keine Lösungsmittel verwenden. Vor der Reinigung vom Stromnetz trennen.
Sicherheit	Vor der Installation den Sicherungsautomaten ausschalten. Unter Spannung nicht berühren. Einen qualifizierten Fachmann hinzuziehen.
Reparierbarkeit	Das Gerät ist nicht vom Benutzer reparierbar. Kontaktieren Sie den Kundendienst oder einen Fachmann.

Häufig gestellte Fragen - Dual R3 Sonoff

Wie setze ich das Dual R3-Gerät auf die Werkseinstellungen zurück?

Um zurückzusetzen, löschen Sie das Gerät in der eWeLink-App. Dadurch werden die Werkseinstellungen automatisch wiederhergestellt. Sie können auch die Einrichtungstaste 5 Sekunden lang gedrückt halten, bis die WLAN-LED blinkt (zwei kurze, dann ein langes Blinken), um in den Pairing-Modus zu gelangen.

Wie versetze ich das Gerät in den Pairing-Modus?

Nach dem Einschalten wechselt das Gerät automatisch für 3 Minuten in den Bluetooth-Pairing-Modus. Andernfalls halten Sie die Einrichtungstaste 5 Sekunden lang gedrückt, bis die WLAN-LED im Zyklus 'zwei kurze, ein langes' blinkt, und lassen Sie dann los.

Was tun, wenn das Gerät offline bleibt?

Überprüfen Sie, ob das WLAN 2,4 GHz verwendet (5 GHz wird nicht unterstützt), das Passwort korrekt ist, das Gerät sich in der Nähe des Routers befindet und die MAC-Filterung deaktiviert ist. Wenn die LED zweimal schnell blinkt, ist das Netzwerk instabil. Starten Sie das Gerät und den Router neu.

Wie wähle ich den Betriebsmodus (Schalter, Motor, Zähler) aus?

Öffnen Sie nach dem Pairing in der eWeLink-App die Einstellungen des Dual R3 und wählen Sie den Modus, der Ihrem angeschlossenen Gerät entspricht: Schalter (Taster oder Kippschalter), Motor (Impulsschalter) oder Zähler.

Kann ich einen physischen Schalter mit dem Dual R3 verwenden?

Ja, schließen Sie einen physischen Schalter an die Klemmen S1 und/oder S2 an. Wählen Sie dann in der eWeLink-App den passenden Modus (Impulsschalter oder Kippschalter), damit die Steuerung korrekt funktioniert.

Was ist die maximale Last pro Kanal und insgesamt?

Jeder Kanal unterstützt bis zu 2200 W / 10 A, und die Gesamtlast darf 3300 W / 15 A nicht überschreiten. Für Motorlasten beträgt die Grenze 240 W / 1 A.

Wie schließe ich zwei Schalter für eine Doppelschaltung an?

Für eine bidirektionale Doppelsteuerung schließen Sie zwei SPDT-Schalter an die Klemmen S1 und S2 an und stellen Sie dann in der eWeLink-App den Modus auf 'Kante' ein. Befolgen Sie den in der Anleitung mitgelieferten Schaltplan.

Funktioniert das Dual R3 mit 5 GHz WLAN?

Nein, das Gerät funktioniert nur mit 2,4 GHz WLAN (IEEE 802.11 b/g/n). Stellen Sie sicher, dass Ihr Router dieses Netzwerk ausstrahlt.

Wie wechsle ich das WLAN-Netzwerk?

Halten Sie die Pairing-Taste 5 Sekunden lang gedrückt, bis die WLAN-LED im Zyklus 'zwei kurze, ein langes' blinkt. Lassen Sie los, das Gerät wechselt in den Pairing-Modus. Verwenden Sie die eWeLink-App, um es mit einem neuen Netzwerk zu verbinden.

Was bedeuten die verschiedenen Blinkmuster der WLAN-LED?

- Schnelles Blinken (ein langes, zwei kurze): Schnell-Pairing-Modus. - Dauerhaft leuchtend: Erfolgreich verbunden. - Einmaliges schnelles Blinken: Router nicht gefunden. - Zweimaliges schnelles Blinken: Mit Router verbunden, aber nicht mit Server. - Dreimaliges schnelles Blinken: Update läuft.

BEDIENUNGSANLEITUNG Dual R3 Sonoff

Wenden Sie sich bitte an den Händler oder einen qualifizierten Fachmann, um Hilfe bei der Installation und Reparatur zu erhalten und um Stromschläge zu vermeiden! Bitte berühren Sie den Schalter nicht während des Betriebs nicht.

2. Verkabelungsanleitung

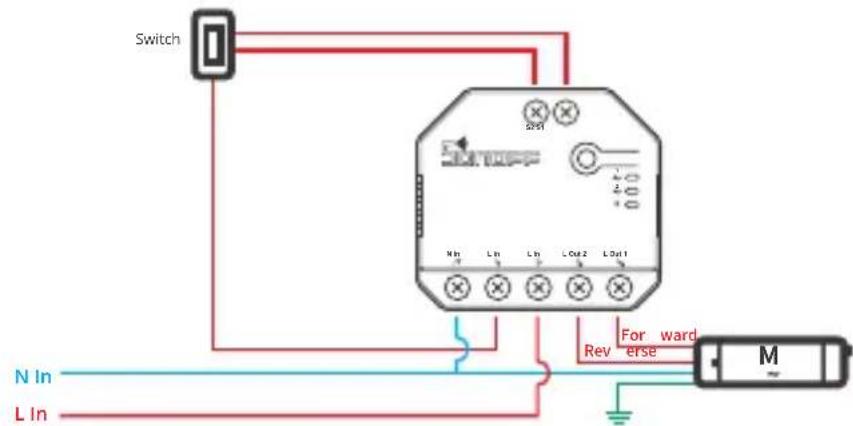

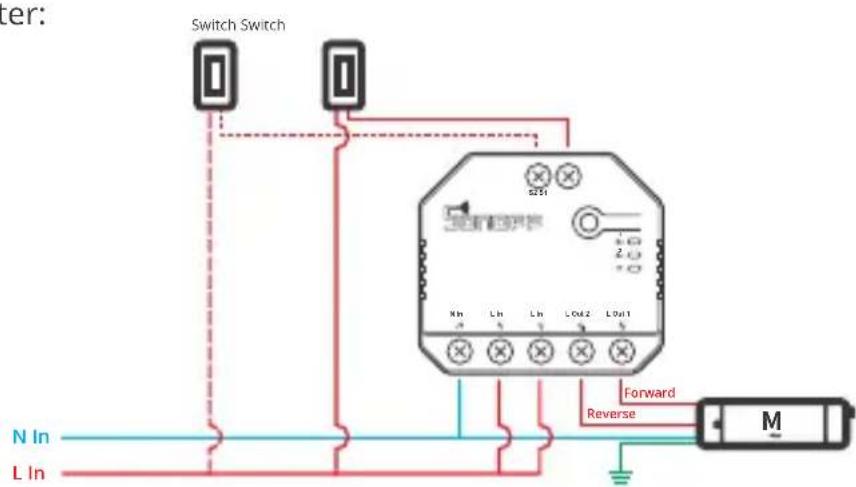

Motor-Modus:

① Moment-tschalter:

Verbinden Sie sich mit S1 oder S2 für eine in telligent Steuerung der angeschlossenen Geräte; verbinden Sie sich mit S1 und S2 für eine bidirektionale intelligente Steuerung.

② Doppelrelais Moment-schalter/3 Gänge-Wippschalter:

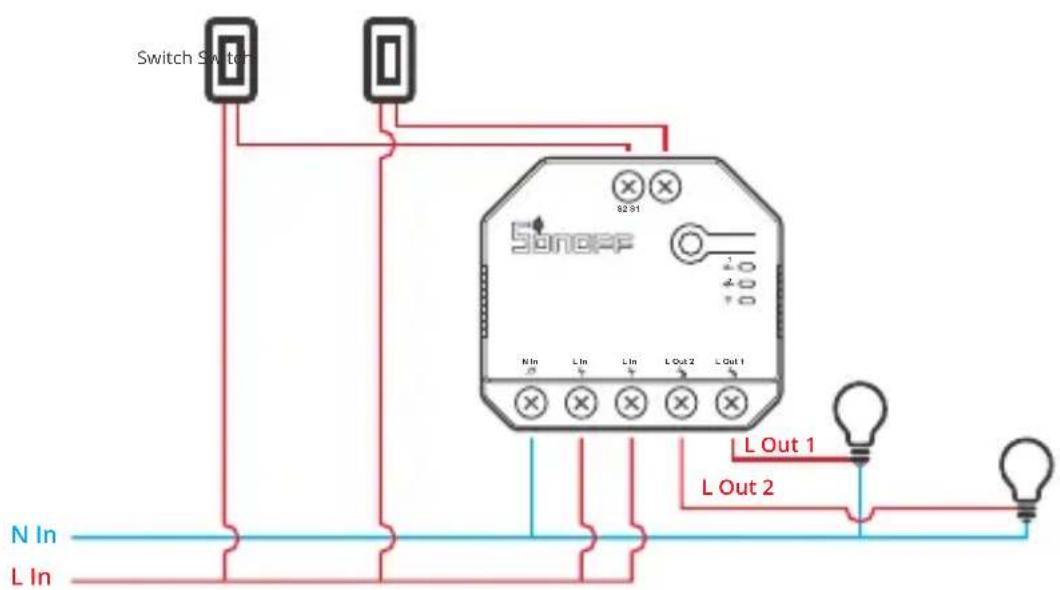

Anleitung zur Verkabelung des Beleuchtungskörpers

① Um eine doppelrelais Steuerung zu ermöglichen, sind S1 und S2 erforderlich, um den Drucktastenschalter im Impulsmodus oder den Lichtwippschalter im Flankenmodus anzuschließen:

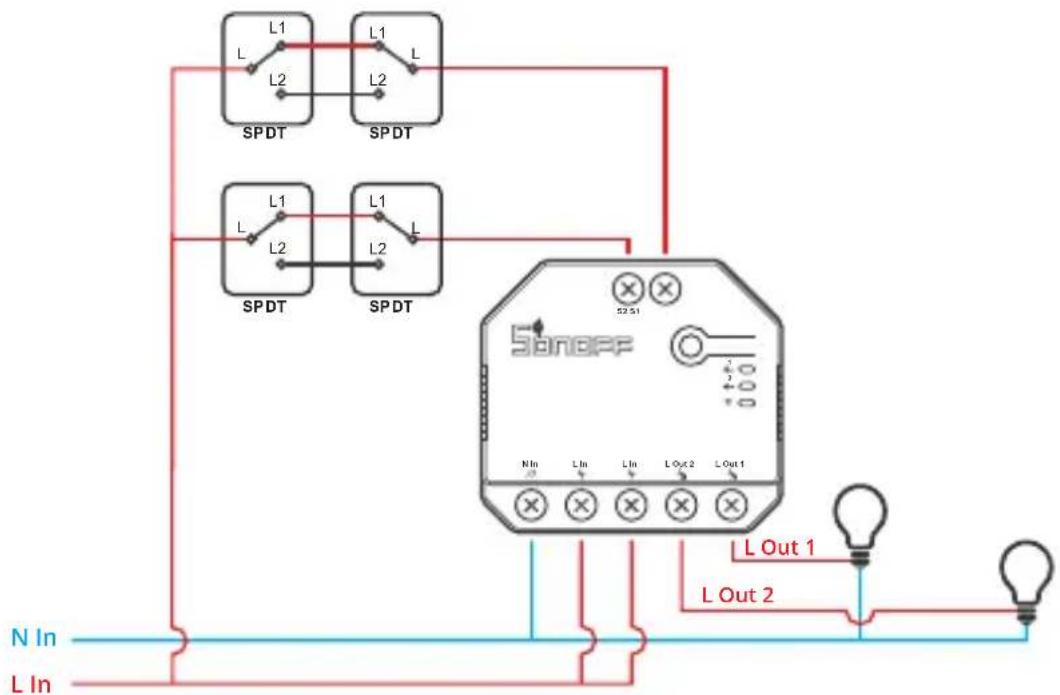

② Schließen Sie SPDT-Schalter im Flankenmodus an, erreichen Sie die doppelte Zweiwegesteuerung zu erzielen:

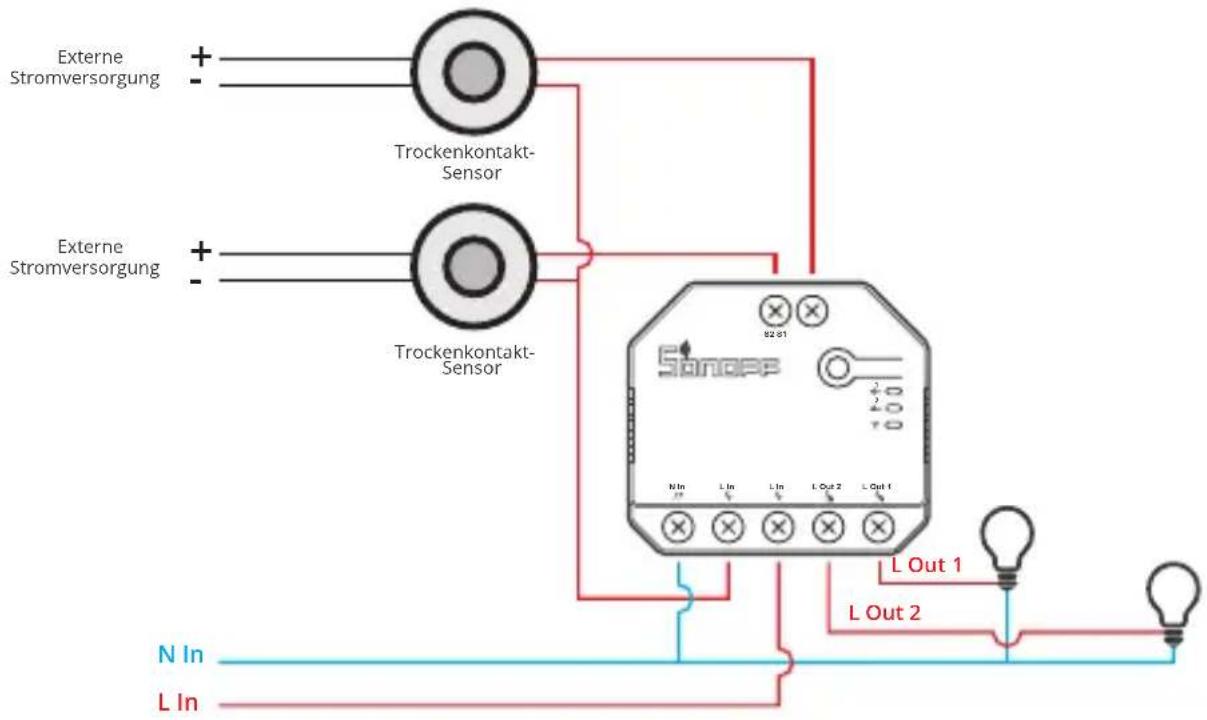

③ Schließen Sie Trockenkontaktsensoren im folgenden Modus an.

Vergewissern Sie sich, dass der Anschluss von Neutralleiter und stromführender Phase korrekt sind.
Das Gerät funktioniert auch dann noch normal, wenn kein physischer Lichtschalter an S1/S2 angeschlossen ist.
Wenn S1/S2 an einen physischen Lichtschalter angeschlossen ist, muss der entsprechende Arbeitsmodus in eWeLink APP für den normalen Gebrauch ausgewählt werden.

3. APP herunterladen

Android™ & iOS

4. Einschalten

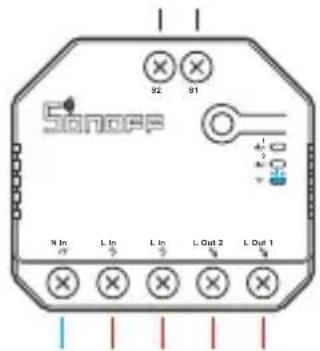

Nach dem Einschalten wechselt das Gerät bei der ersten Inbetriebnahme in den Blu eto oth -Pa aru ngs mod us, Die W LAN -LE D-A nze ige zu einem In ter val l v on „zweimaligem kurzen Blinken und einem langen Blinken wechselt".

Das Gerät beendet den Bluetooth-Paarungsmodus, wenn innerhalb von 3 Minuten keine Kopplung erfolgt. Wenn der Schnellkopplungsmodus erneut aufgerufen werden soll, drücken Sie bitte die Kopplungstaste 5 Sekunden, bis die WLAN-LED-Anzeige zu einem Intervall von zweimaligem kurzen Blinken und einem langen Blinken wechselt und lassen Sie erst dann die Taste los.

5. Gerät hinzufügen

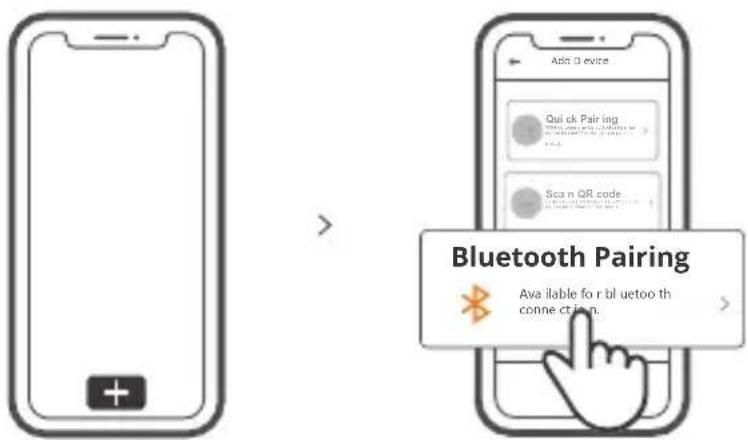

Tippen Sie auf „+“, wählen Sie „Bluetooth-Paarung“ und arbeiten Sie dann gemäß der Aufforderung auf der APP.

Technische Daten

Modell	DUALR3
Eingang	100-240V AC 50/60Hz 15A Max
Ausgang	100-240V AC 50/60Hz
Max. Last	2200W/10A/Einzelschalter 3300W/15A/Alle Schalter
Motor Last	10-240W/1A
WLAN	IEEE 802.11 b/g/n 2.4GHz
Betriebssysteme	Android & iOS
Anzahl der Gänge	2-Gang
Arbeitstemperatur	-10°C~40°C
Materialien	PC V0
Abmessungen	54x49x24mm

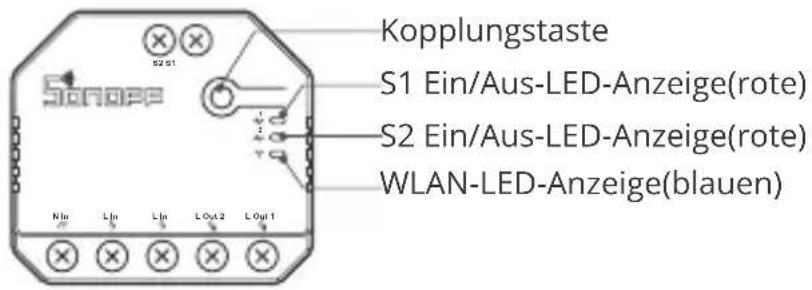

Produktvorstellung

Das Gerätegewicht beträgt weniger als 1 kg. Es wird eine Installationshöhe von weniger als 2 m empfohlen.

WLAN LED-Anzeige Statusanzeige Anweisung

Wi-Fi LED-Anzeige Status	Status-Anweisung
Blinkt (einmal lang und zweimal kurz)	Schnellkopplungsmodus
Ist immer an	Gerät ist erfolgreich verbunden
Schnell blinkt	Kompatibler Kopplungsmodus
Blinkt einmal schnell	Der Router konnte nicht gefunden werden
Blinkt zweimal schnell	Erfolgreiche Verbindung zum Router, aber server ist nicht verbunden
Blinkt dreimal schnell	Aktualisierung

Arbeits-Modus

Nach erfolgreicher Paarung wählen Sie den entsprechenden Modus aus Schalter-, Motor- und Zählermodus auf der Grundlage des angeschlossenen Geräts aus. Bitte beachten Sie die detaillierte Anleitung zu den Arbeitsmodi der eWeLink-App.

Merkmale

Dieses Gerät ist ein Wi-Fi-Smart-Switch mit Stromüberwachung, mit dem Sie das Gerät ferngesteuert ein- und ausschalten, einen Zeitplan für das Ein- und Ausschalten festlegen oder das Gerät zusammen mit Ihrer Familie zur gemeinsamen Steuerung nutzen können.

App Fernbedienug Zeitpläne Freigabesteuerung Intelligente

Synchronisationsstatus
Szenarien

Leistungsüberwachung

Überlastschutz

Tippbetrieb

Einschaltstatus

LAN-Steuerung

Schalt-Netzwerk

Wenn Sie das Netzwerk wechseln müssen, drücken Sie die Paarungstaste 5s lang, bis die Wi-Fi-LED-Anzeige in einem Zyklus von zwei kurzen und einem langen Aufblitzen und Loslassen wechselt und das Gerät in den Schnellkopplungsmodus wechselt, Sie können dann erneut paaren.

Zurücksetzen auf Werkseinstellungen

Wenn Sie das Gerät in der eWeLink-App löschen, wird es auf die Werkseinstellung zurückgesetzt.

Häufige Probleme

F: Warum bleibt mein Gerät „offline“?

A: Das neu hinzugefügte Gerät benötigt ca. 1 bis 2 Min., um die Verbindung zum WLAN und Netzwerk herzustellen. Wenn es längere Zeit offline Zeit bleibt, überprüfen Sie diese Probleme bitte anhand des Status der blauen WLAN-Anzeige:

1. Die blaue WLAN-Anzeige blinkt schnell einmal pro zwei Sekunden, das bedeutet, dass der Schalter keine Verbindung mit dem WLAN herstellen konnte:

① Vielleicht haben Sie ein falsches Passwort eingegeben.
② Vielleicht ist der Abstand zwischen dem Schalter und dem Router zu groß oder es gibt Störungen in der Umgebung. Versuchen Sie, näher an den Router zu gelangen. Falls dies fehlschlägt, fügen Sie das Gerät bitte erneut hinzu.
③ Ein 5G-WLAN-Netzwerk wird nicht unterstützt. Es wird nur ein kabelloses 2,4-GHz-Netzwerk unterstützt.
④ Vielleicht ist die MAC-Adressfilterung geöffnet. Schalten Sid diese bitte aus.

Wenn das Problem durch keine der oben genannten Methoden behoben wurde, können Sie das mobile Datennetz auf Ihrem Handy öffnen, um einen WLAN-Hotspot aufzubauen, und das Gerät dann erneut hinzufügen.

1. Die blaue Anzeige blinkt schnell zweimal pro zwei Sekunden, dies bedeutet, dass Ihr Gerät mit dem WLAN verbunden ist, aber keine Verbindung zum Server hergestellt wurde.

Stellen Sie sicher, dass das Netzwerk stabil genug ist. Wenn häufiger einzweifaches Blinken auftritt, bedeutet dies, dass nur ein instabiles Netzwerkzur Verfügung steht. Dies stellt keinen Fehler des Produkts dar. Wenn der Netzwerkstatus normal ist, versuchen Sie, die Stromversorgungauszuschalten, um den Schalter neu zu starten.
