Tipo de produto	Interruptor inteligente Wi-Fi de dois relés com monitoramento de potência
Marca	Sonoff
Modelo	Dual R3
Alimentação	100-240 V CA, 50/60 Hz, 15 A máx.
Potência máxima total	3300 W / 15 A
Potência máxima por canal	2200 W / 10 A
Carga máxima do motor	240 W / 1 A
Conectividade	Wi-Fi 2,4 GHz IEEE 802.11 b/g/n, Bluetooth para emparelhamento
Sistemas operacionais	Android e iOS
Número de canais	2
Temperatura de operação	-10 °C a 40 °C
Material da caixa	PC V0 (retardador de chamas)
Dimensões	54 x 49 x 24 mm
Peso	Menos de 1 kg
Funções principais	Controle remoto, programação, controle compartilhado, cenas inteligentes, sincronização de estado, monitoramento de potência, proteção contra sobrecarga, partida lenta, estado de inicialização, controle via LAN
Modos de operação	Interruptor, motor, contador (selecionável no aplicativo eWeLink)
Indicador LED Wi-Fi	Piscando rápido (emparelhamento), fixo (conectado), piscando lento (erro)
Instalação	Altura recomendada inferior a 2 m, necessita fio neutro e fase
Manutenção e limpeza	Limpar com um pano seco e não abrasivo. Não usar solventes. Desconectar antes da limpeza.
Segurança	Desligar o disjuntor antes da instalação. Não tocar sob tensão. Chamar um profissional qualificado.
Reparabilidade	Aparelho não reparável pelo usuário. Contatar o serviço pós-venda ou um profissional.

Perguntas frequentes - Dual R3 Sonoff

Como redefinir o dispositivo Dual R3 para as configurações de fábrica ?

Para redefinir, exclua o dispositivo no aplicativo eWeLink. Isso restaura as configurações de fábrica automaticamente. Você também pode pressionar longamente o botão de configuração por 5 segundos até que o LED Wi-Fi pisque (duas piscadas curtas e depois uma longa) para entrar no modo de emparelhamento.

Como colocar o dispositivo em modo de emparelhamento ?

Após ligar, o dispositivo entra automaticamente no modo de emparelhamento Bluetooth por 3 minutos. Caso contrário, pressione longamente o botão de configuração por 5 segundos até que o LED Wi-Fi pisque no ciclo 'duas curtas, uma longa', então solte.

O que fazer se o dispositivo permanecer offline ?

Verifique se o Wi-Fi está em 2,4 GHz (5 GHz não é suportado), se a senha está correta, se o dispositivo está próximo ao roteador e se a filtragem MAC está desativada. Se o LED piscar duas vezes rapidamente, a rede está instável. Reinicie o dispositivo e o roteador.

Como escolher o modo de operação (interruptor, motor, contador) ?

No aplicativo eWeLink, após emparelhar o dispositivo, vá para as configurações do Dual R3 e selecione o modo correspondente ao seu dispositivo conectado: interruptor (botão de pressão ou alternador), motor (interruptor momentâneo) ou contador.

Posso usar um interruptor físico com o Dual R3 ?

Sim, conecte um interruptor físico aos terminais S1 e/ou S2. Em seguida, no aplicativo eWeLink, selecione o modo adequado (interruptor momentâneo ou alternador) para que o controle funcione corretamente.

Qual é a carga máxima por canal e total ?

Cada canal suporta até 2200 W / 10 A, e a carga total não deve exceder 3300 W / 15 A. Para cargas de motor, o limite é de 240 W / 1 A.

Como conectar dois interruptores para dupla iluminação ?

Para controle duplo bidirecional, conecte dois interruptores SPDT aos terminais S1 e S2, e então defina o modo para 'borda' no aplicativo eWeLink. Siga o diagrama de fiação fornecido no manual.

O Dual R3 funciona com Wi-Fi 5 GHz ?

Não, o dispositivo funciona apenas na rede Wi-Fi 2,4 GHz (IEEE 802.11 b/g/n). Certifique-se de que seu roteador transmite essa rede.

Como mudar de rede Wi-Fi ?

Pressione longamente o botão de emparelhamento por 5 segundos até que o LED Wi-Fi pisque no ciclo 'duas curtas, uma longa'. Solte, então o dispositivo entra no modo de emparelhamento. Use o aplicativo eWeLink para reconectá-lo a uma nova rede.

O que significam as diferentes piscadas do LED Wi-Fi ?

- Piscando rápido (uma longa, duas curtas): modo de emparelhamento rápido. - Fixo: conectado com sucesso. - Piscando rápido uma vez: impossível encontrar o roteador. - Piscando rápido duas vezes: conectado ao roteador mas não ao servidor. - Piscando rápido três vezes: atualização em andamento.

MANUAL DE UTILIZADOR Dual R3 Sonoff

• Português----48-54

使用说明

1. 断电

Instrução de Operação

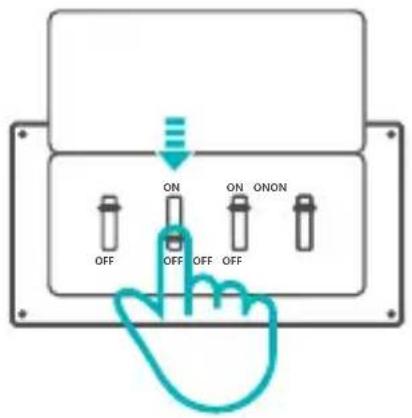

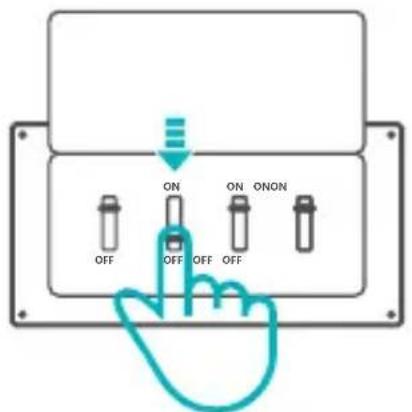

1. Desligar

Para evitar choques elétricos, por favor consulte o seu distribuidor ou um profissional qualificado para auxiliar na instalação e reparo. Por favor não toque no painel durante o uso.

2. Instruções de instalação

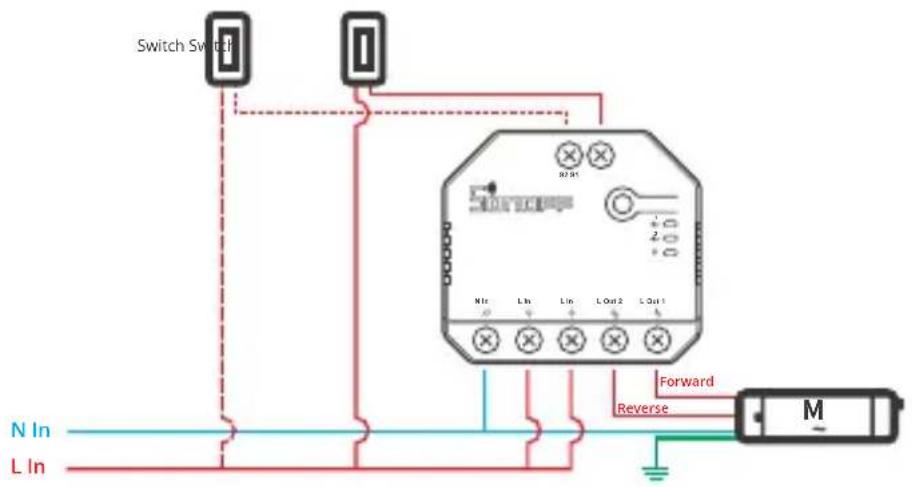

Modo motor:

① Interruptor momentâneo:

Conecte-se a S1 ou S2 para controle inteligente dos dispositivos conectados; conecte-se a S1 e S2 para controle inteligente bidirecional

Instrução para instalação de lâmpadas:

① Para habilitar o controle de relé duplo, S1 e S2 são necessários para conectar a chave de botão no modo de pulso ou a chave oscilante no modo de borda:

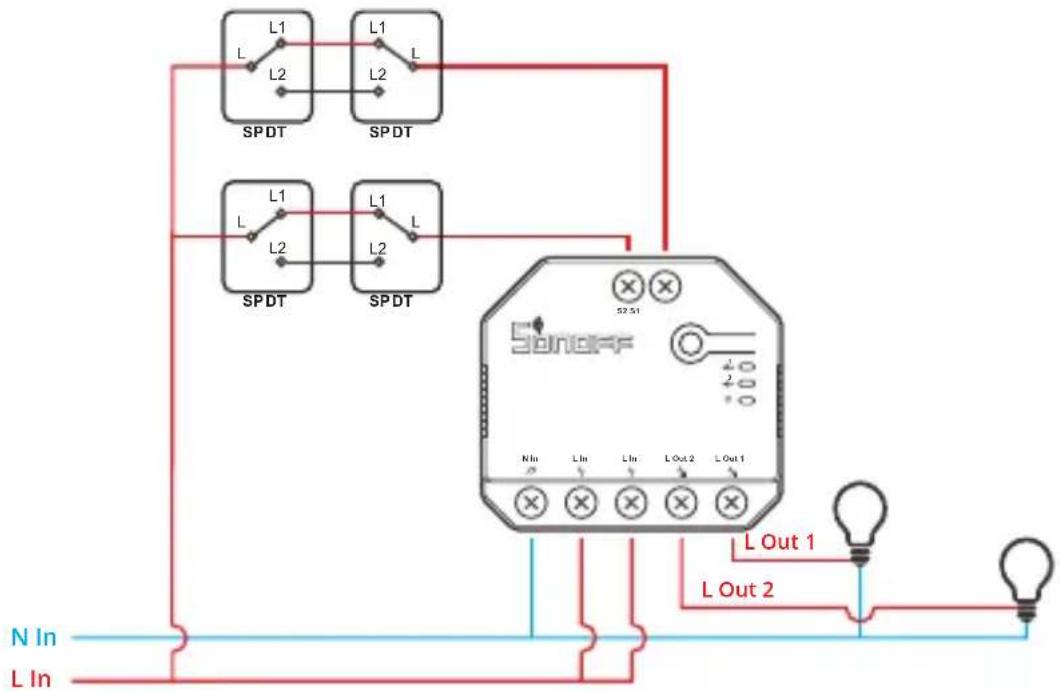

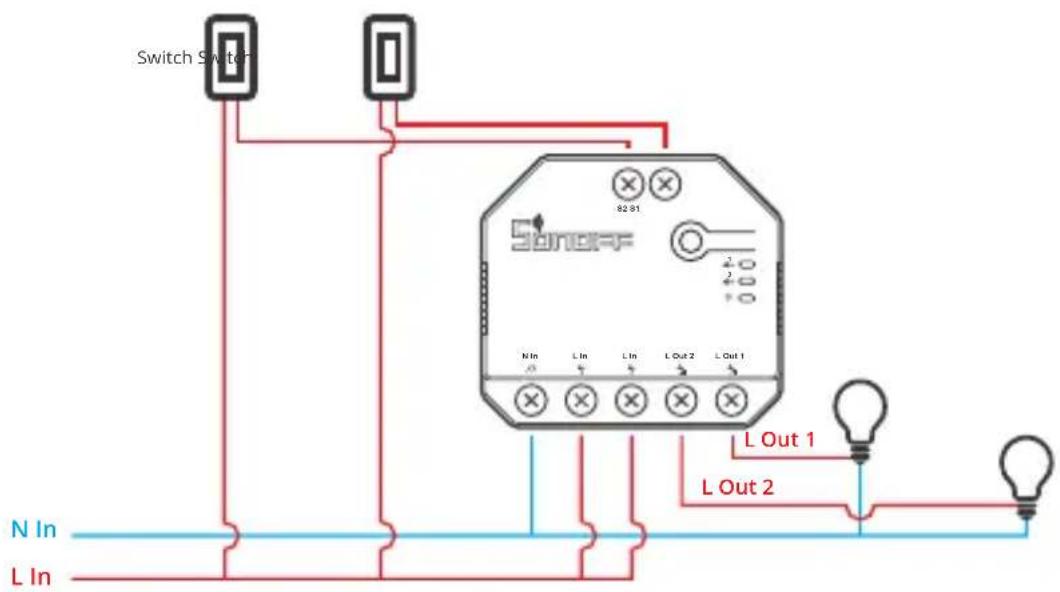

② Conecte os interruptores SPDT no modo de borda para alcançar o controle bidirecional duplo:

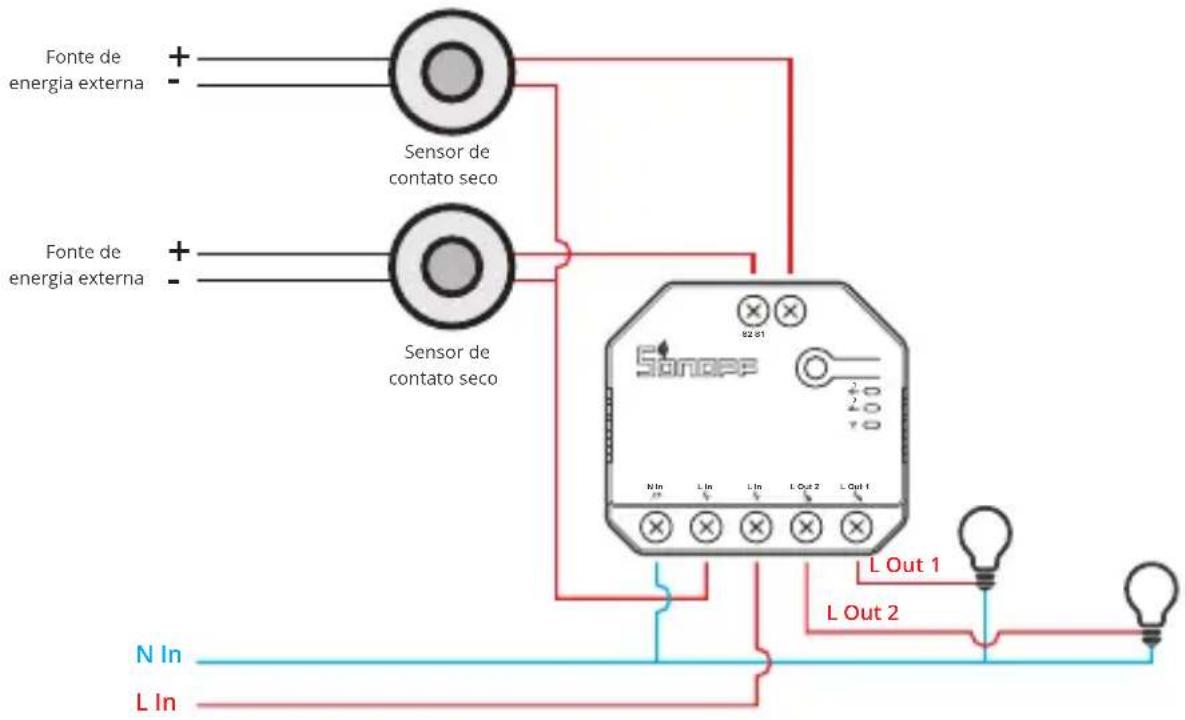

③ Conecte os sensores de contato seco no seguinte modo:

Cerifique-se de que os cabos neutro e fase estejam conectados corretamente.
O dispositivo ainda funciona normalmente se nenhum interruptor de luz física estiver conectado a S1 / S2.
Se S1 / S2 estiver conectado a um interruptor de luz físico, o modo de trabalho correspondente é necessário no eWeLink APP para selecionar para uso normal.

3. Baixe o APP

Android™ & iOS

4. Ligue

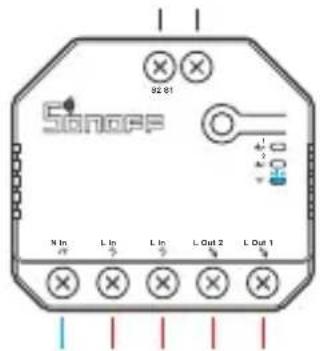

Após ligar o aparelho entrará em modo de emparelhamento Bluetooth durante o primeiro uso. O indicador LED Wi-Fi mudará para um ciclo de dois flashes curtos e um longo.

O aparelho irá sair do modo de emparelhamento Bluetooth se a conexão com o Wi-Fi não for feita em até 3 minutos. Se você queira entrar nesse modo, por favor pressione botão de emparelhamento 5 s até que o indicador LED do Wi-Fi nude para um círculo de dois flashes curtos e um longo em seguida solte.

5. Adicione o aparelho

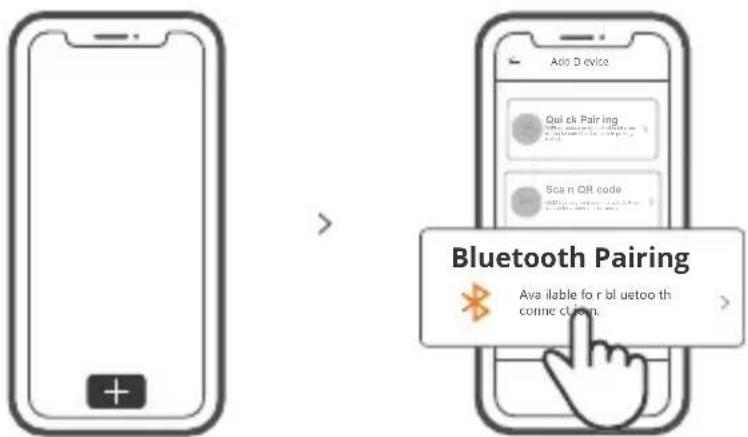

Toque "+" e selecione "Emparelhamento Bluetooth" então prossiga seguindo as instruções do aplicativo.

Parâmetros do produto

Modelo	DUALR3
Entrada	100-240V AC 50/60Hz 15A Máx.
Saída	100-240V AC 50/60Hz
Carga Máx.	2200W/10A/Grupo 3300W/15A/Total
Carga motor	10-240W/1A
Wi-Fi	IEEE 802.11 b/g/n 2.4GHz
Sistema de operação	Android & iOS
Número de saídas	2
Temperatura de trabalho	-10°C~40°C
Material	PC V0
Dimensão	54x49x24mm

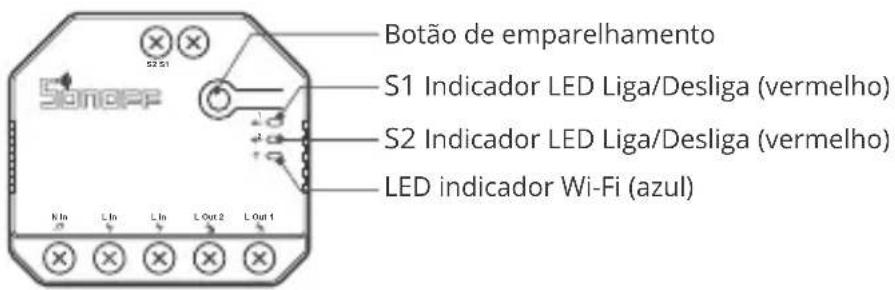

Introdução ao produto

O peso do dispositivo é inferior a 1 kg. Recomenda-se uma altura de instalação inferior a 2 m.

Instruções do status do indicador LED Wi-Fi

Status do indicador LED	Descrição de status
LED azul Piscando (um flash longo e dois curtos)	Modo de pareamento rápido
LED azul acesa	O dispositivo foi conectado com sucesso
LED azul pisque rapidamente	Modo de pareamento compatível
LED azul pisca rapidamente uma vez	Não foi possível encontrar o roteador
LED azul pisca rapidamente duas vezes	Conectou-se ao roteador, mas falhou ao se conectar ao servidor
LED azul pisca três vezes rapidamente	Atualizando

Modo de trabalho

Após o emparelhamento, selecione o modo correspondente entre os modos interruptor, motor e medidor de acordo com o dispositivo conectado. Por favor, verifique as instruções detalhadas para os modos de trabalho no aplicativo eWeLink.

Funções

Este dispositivo é um interruptorinteligente Wi-Fi com monitoramento de energia que permite ligar / desligar dispositivos remotamente, programá-los para ligar / desligar ou compartilhá-lo com sua família para controlar juntos.

Controle pelo aplicativo

Programador de tempo

controle

Cenas inteligentes Compartil Status de sincronização

Monitoramento de energia

Proteção de sobrecarga

Modo de avanço

inicialização

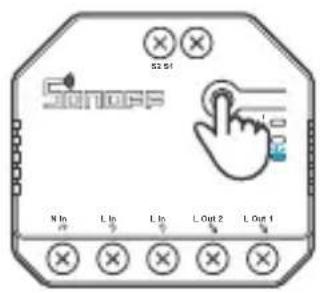

Se você precisar alterar a rede, pressione e segure o botão de emparelhamento por 5s até que o indicador LED Wi-Fi nude em um ciclo de duas piscadas curtas e uma longa e solte, então o dispositivo entra no modo de emparelhamento rápido e você pode emparelhar novamente.

Redefinição de fábrica

Excluir o dispositivo no aplicativo eWeLink indica que você o restaurou para a configuração defábrica.

Problemas comuns

O: Por que o dispositivo fica "OFFLINE"?

R: O novo dispositivo adicionado precisa de 1-2 minutos para se conectar ao roteador e Wi-Fi. Se continuar offline por um longo tempo, por favor verifique o problema pelo indicador Wi-Fi azul:

1. O indicador Wi-Fi azul pisca uma vez por dois segundos: significa que o dispositivo falhou ao se conectar ao seu Wi-fi

① Talvez tenha sido inserida a senha incorreta.
② Talvez o seu dispositivo esteja muito longe do seu roteador ou há algo causando interferências, considere aproximar-se do roteador. Se falhar, por favor adicione novamente.
③ O dispositivo não suporta Wi-Fi 5G, somente rede 2.4GHz.
④ Talvez o filtro do endereço MAC esteja ativado. Por favor o desative.

Se nenhum dos métodos acima resolveu o problema, você pode através do seu celular criar um ponto de Wi-Fi e adicione o dispositivo novamente.

1. Indicador azul pisca duas vezes por dois segundos: significa que o dispositivo se conectou ao Wi-Fi, mas falhou em se conectar ao servidor.

Certifique-se de que a sua rede esteja estável. Se o indicador piscar duas vezes com frequência significa que sua rede está instável e não é um problema do produto. Se a internet está normal, tente desligar da energia e reinicie o dispositivo.
