Tipo de produto	Interruptor inteligente ZigBee
Marca	Sonoff
Modelo	ZBMINI
Dimensões	42.6 x 42.6 x 20 mm
Peso	Menos de 1 kg
Alimentação	100-240 V AC, 50/60 Hz, 10 A máx
Protocolo sem fio	ZigBee 3.0 (IEEE 802.15.4)
Funções principais	Ligar/desligar remotamente, programação, controle de voz, cenas inteligentes, cronometragem
Manutenção e limpeza	Limpar com um pano seco; não usar produtos líquidos ou abrasivos
Segurança	Instalação por profissional qualificado; não tocar no interruptor durante o uso; desconectar antes de qualquer intervenção
Peças de reposição e reparabilidade	Aparelho selado, nenhuma peça destacável disponível; em caso de mau funcionamento, contatar o revendedor
Temperatura de operação	-10 °C a 40 °C
Material do gabinete	PC (policarbonato)
Compatibilidade	Gateways ZigBee (SONOFF, SmartThings, Amazon Alexa, Hue)
Aplicativos móveis	eWeLink (Android & iOS), Alexa

Perguntas frequentes - ZBMINI Sonoff

Como instalar o Sonoff ZBMINI?

A instalação deve ser realizada por um profissional qualificado. Certifique-se de que o fio neutro e o fio energizado estão corretamente conectados. Não conecte os fios S1/S2 ao neutro ou à fase.

Como colocar o aparelho em modo de emparelhamento?

Para o primeiro uso, ligue o aparelho: ele entra automaticamente no modo de emparelhamento (indicador LED verde pisca). Se necessário, pressione longamente o botão manual por 5 segundos até o indicador piscar.

Quais gateways ZigBee são compatíveis?

Além do gateway SONOFF ZigBee, o aparelho funciona com SmartThings, Amazon Alexa Hue e outros gateways que suportam o protocolo ZigBee 3.0.

Como adicionar ZBMINI ao aplicativo eWeLink?

Baixe o aplicativo eWeLink, adicione primeiro um gateway ZigBee compatível, depois selecione 'Adicionar' um subdispositivo. Coloque o ZBMINI em modo de emparelhamento e siga as instruções do aplicativo.

O que fazer se o emparelhamento falhar?

Aproxime o ZBMINI do gateway e tente novamente. Se o problema persistir, reinicie o aparelho pressionando longamente o botão de emparelhamento por 5 segundos.

Como redefinir o aparelho para as configurações de fábrica?

Exclua o aparelho no aplicativo eWeLink: isso o restaura às configurações de fábrica. Você também pode manter o botão de emparelhamento pressionado por 5 segundos para colocá-lo novamente em modo de emparelhamento.

O ZBMINI funciona com Amazon Alexa?

Sim, se você usar um gateway ZigBee compatível com Alexa (por exemplo, SONOFF ZigBee Bridge). Uma vez configurado, você pode controlar o aparelho por comando de voz.

Qual é a tensão de alimentação necessária?

O aparelho requer uma alimentação de 100-240 V AC, 50/60 Hz, com corrente máxima de 10 A.

Posso usar um interruptor de parede com o ZBMINI?

Sim, os terminais S1/S2 permitem conectar um interruptor de iluminação padrão. Interruptores de retorno automático não são suportados.

Como alterar a rede Wi-Fi do gateway?

Para alterar a rede, pressione longamente o botão de emparelhamento do ZBMINI por 5 segundos até o indicador piscar, depois refaça o emparelhamento com o gateway conectado à nova rede.

MANUAL DE UTILIZADOR ZBMINI Sonoff

O dispositivo pode ser operado de maneira inteligente através do trabalho com o SONOFF ZigBee Bridge.

O dispositivo pode funcionar com outras entradas que suportam o protocolo sem fio ZigBee 3.0. Informações detalhadas estão de acordo com o produto final.

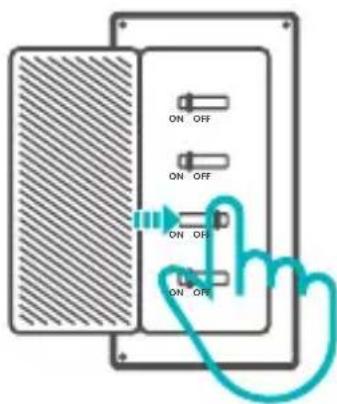

Desligar

ON OFF ON OFF ON OFF ON OFF

Para evitar choques elétricos, por favor consulte o seu distribuidor ou um profissional qualificado para auxiliar na instalação e reparo. Por favor não toque no painel durante o uso.

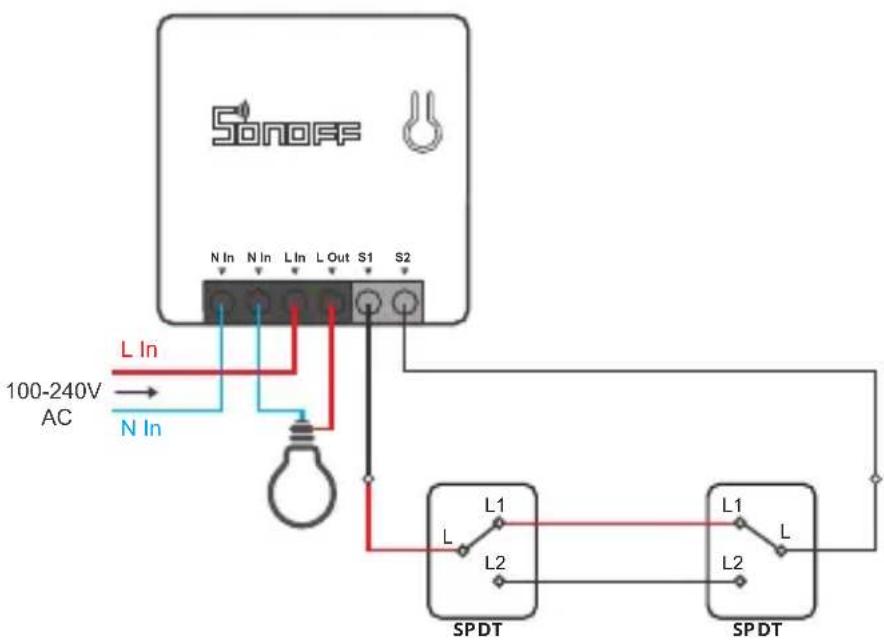

Instruções de instalação

Certifique-se de que os cabos neutro e fase estejam conectados corretamente.

É possível conectar S1/S2 com o interruptor de luz (não admite os interruptores pulsadores) ou não o conectar. Para garantir a segurança, não conecte o cabo neutro e fase ao dispositivo.

Instruções de instalação do ZSS

1. Baixe o aplicativo Alexa mais recente

3. Adicione o aparelho

Depois que o dispositivo for ligado, aguarde de 1 a 2 minutos para atualizar a lista de dispositivos no Alexa App, e o dispositivo adicionado aparecerá na lista de dispositivos.

O dispositivo sairá em modo de pareamento se não houver alguma atividade durante um longo tempo. Se entrar novamente, por favor pressione o botão manual por 5 segundos até o indicador LED piscar e solte.
Tente emparelhar o dispositivo usando o eWeLink App se a configuração do ZSS falhar.

Emparelhamento do aplicativo eWeLink App

1. Baixe o aplicativo

eWeLink Download on the App Store GET IT ON Google Play

e eWeLink

Android™ & iOS

1. Adicione SONOFF ZigBee Bridge

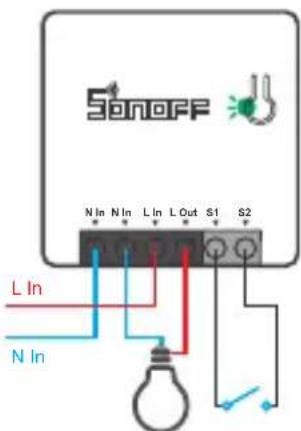

2. Ligue

O dispositivo sairá em modo de pareamento se não houver alguma atividade durante um longo tempo. Se entrar novamente, por favor pressione o botão manual por 5 segundos até o indicador LED piscar e solte.

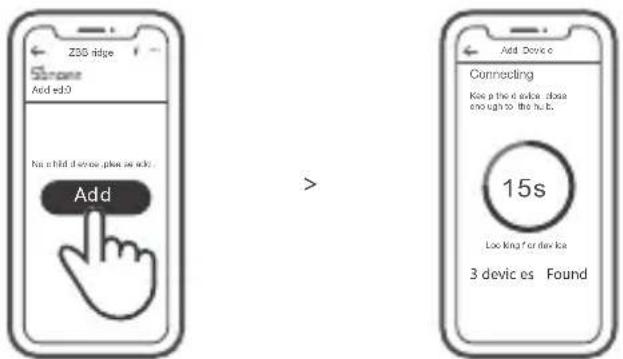

Acesse o aplicativo eWeLink, selecione o Bridge que você deseja conectar e toque em "Adicionar" para adicionar um sub-dispositivo, e seja paciente até que o emparelhamento seja concluído.

Se a adição falhar, mova o sub-dispositivo para mais perto do Bridge e tente novamente.

O SONOFF ZigBee Bridge suporta a conexão de vários sub-dispositivos ao mesmo tempo.

Ligue uma Bridge, defina o sub-dispositivo para o modo de comparação. Em seguida, acesse a página Bridge no eWeLink APP para tocar em "Adicionar" e seja paciente até que o comparador seja concluído.

Mais plataformas e gateways de aplicativos são recomendados.

SmartThings

Amazon Alexa

Hue

Este dispositivo suporta os seguintes entregas, além do SONOFF ZigBee Bridge:

Echo Studio

Echo (4th Gen)

Echo Plus (Modelo : ZE39KL)

2nd Gen Echo Show (Modelo : DW84JL)

2nd Gen Echo Plus (Modelo : L9D29R)

Samsung SmartThings hub

Philips Hue Smart Hub

Instruções para adição de entradas:

1. Consulte o manual do usuário para fazer o download do APP correspondente e emparelhamento com a internet.
2. Defina o dispositivo para o modo de emparelhamento.
3. Adicione o dispositivo de acordo com a instrução do APP. Você deve selecionar eWeLink ou SONOFF ao adicionar.

Se a adição falhar, mova o sub-dispositivo para mais perto do Bridge e tente novamente.

Parâmetros do produto

Modelo	ZBMINI
Entrada	100-240V AC 50/60Hz 10A
Saída	100-240V AC 50/60Hz 10A
ZigBee	IEEE 802.15.4
Sistemas operacionais	Android & iOS
Temperatura de trabalho	-10~40°C
Material de revestimento	PC
Dimensão	42.6x42.6x20 mm

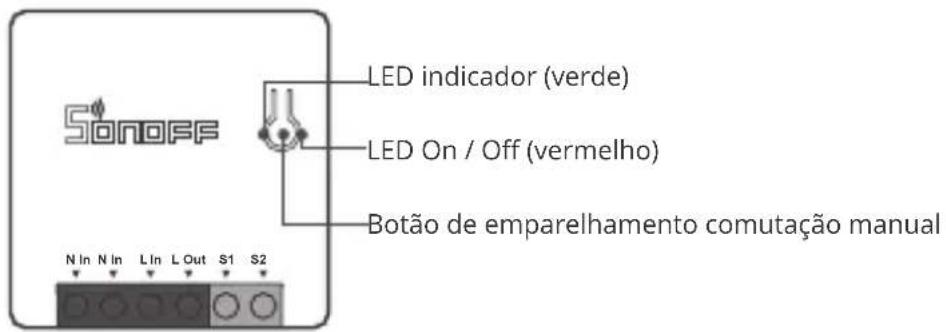

Introdução ao produto

SONOFF LED indicador (verde) LED On / Off (vermelho) Botão de emparelhamento comutação manual N In N In L In L Out S1 S2

O peso do dispositivo é inferior a 1 kg. Recomenda-se uma altura de instalação inferior a 2 m.

Funções

Este é um dispositivo inteligente com protocolo de comunicação sem fio ZigBee que permite te permite a ligar / desligar remotamente, agendar ligar / desligar e definir cenas inteligentes, etc.

Controle pelo aplicativo

Programador de tempo

As funções acima são determinadas pela porta de entrada do ZigBee.

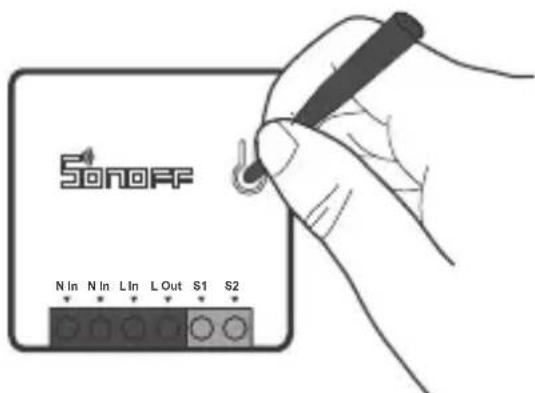

Mudar rede

Se você precisar alterar a rede, pressione e segure o botão de emparelhamento por 5s até que o indicador LED ZigBee piscar e solte. então o dispositivo entra no modo de emparelhamento rápido e você pode emparelhar novamente.

Redefinição de fábrica

Excluir o dispositivo no aplicativo eWeLink indica que você o restaurou para a configuração defábrica.
