ZBMINI - Smart Home Sonoff - Kostenlose Bedienungsanleitung

Produkttyp	Intelligenter ZigBee-Schalter
Marke	Sonoff
Modell	ZBMINI
Abmessungen	42.6 x 42.6 x 20 mm
Gewicht	Weniger als 1 kg
Stromversorgung	100-240 V AC, 50/60 Hz, 10 A max
Funkprotokoll	ZigBee 3.0 (IEEE 802.15.4)
Hauptfunktionen	Fernbedienung Ein/Aus, Programmierung, Sprachsteuerung, intelligente Szenen, Zeitsteuerung
Pflege und Reinigung	Mit einem trockenen Tuch reinigen; keine flüssigen oder scheuernden Produkte verwenden
Sicherheit	Installation durch einen qualifizierten Fachmann; den Schalter während des Betriebs nicht berühren; vor jedem Eingriff vom Netz trennen
Ersatzteile und Reparierbarkeit	Versiegeltes Gerät, keine herausnehmbaren Teile verfügbar; bei Funktionsstörungen den Händler kontaktieren
Betriebstemperatur	-10 °C bis 40 °C
Gehäusematerial	PC (Polycarbonat)
Kompatibilität	ZigBee-Gateways (SONOFF, SmartThings, Amazon Alexa, Hue)
Mobile Apps	eWeLink (Android & iOS), Alexa

Häufig gestellte Fragen - ZBMINI Sonoff

Wie installiere ich den Sonoff ZBMINI?

Die Installation muss von einem qualifizierten Fachmann durchgeführt werden. Stellen Sie sicher, dass der Neutralleiter und der stromführende Leiter korrekt angeschlossen sind. Schließen Sie die Drähte S1/S2 nicht an Neutralleiter oder Phase an.

Wie versetze ich das Gerät in den Pairing-Modus?

Schalten Sie das Gerät beim ersten Gebrauch ein: Es wechselt automatisch in den Pairing-Modus (grüne LED-Anzeige blinkt). Drücken Sie gegebenenfalls die manuelle Taste 5 Sekunden lang, bis die Anzeige blinkt.

Welche ZigBee-Gateways sind kompatibel?

Zusätzlich zum SONOFF ZigBee-Gateway funktioniert das Gerät mit SmartThings, Amazon Alexa Hue und anderen Gateways, die das ZigBee 3.0-Protokoll unterstützen.

Wie füge ich den ZBMINI zur eWeLink-App hinzu?

Laden Sie die eWeLink-App herunter, fügen Sie zuerst ein kompatibles ZigBee-Gateway hinzu, wählen Sie dann 'Hinzufügen' ein Untergerät. Versetzen Sie den ZBMINI in den Pairing-Modus und folgen Sie den Anweisungen der App.

Was tun, wenn das Pairing fehlschlägt?

Bringen Sie den ZBMINI näher an das Gateway und versuchen Sie es erneut. Wenn das Problem weiterhin besteht, setzen Sie das Gerät zurück, indem Sie die Pairing-Taste 5 Sekunden lang gedrückt halten.

Wie setze ich das Gerät auf die Werkseinstellungen zurück?

Löschen Sie das Gerät in der eWeLink-App: Dadurch wird es auf die Werkseinstellungen zurückgesetzt. Sie können auch die Pairing-Taste 5 Sekunden lang gedrückt halten, um es wieder in den Pairing-Modus zu versetzen.

Funktioniert der ZBMINI mit Amazon Alexa?

Ja, wenn Sie ein Alexa-kompatibles ZigBee-Gateway verwenden (z.B. SONOFF ZigBee Bridge). Nach der Konfiguration können Sie das Gerät per Sprachbefehl steuern.

Welche Versorgungsspannung ist erforderlich?

Das Gerät benötigt eine Stromversorgung von 100-240 V AC, 50/60 Hz, mit einem maximalen Strom von 10 A.

Kann ich einen Wandschalter mit dem ZBMINI verwenden?

Ja, die Klemmen S1/S2 ermöglichen den Anschluss eines Standard-Lichtschalters. Tastschalter (Rückruf) werden nicht unterstützt.

Wie ändere ich das WLAN-Netzwerk des Gateways?

Um das Netzwerk zu ändern, halten Sie die Pairing-Taste des ZBMINI 5 Sekunden lang gedrückt, bis die Anzeige blinkt, und führen Sie dann das Pairing mit dem Gateway durch, das mit dem neuen Netzwerk verbunden ist.

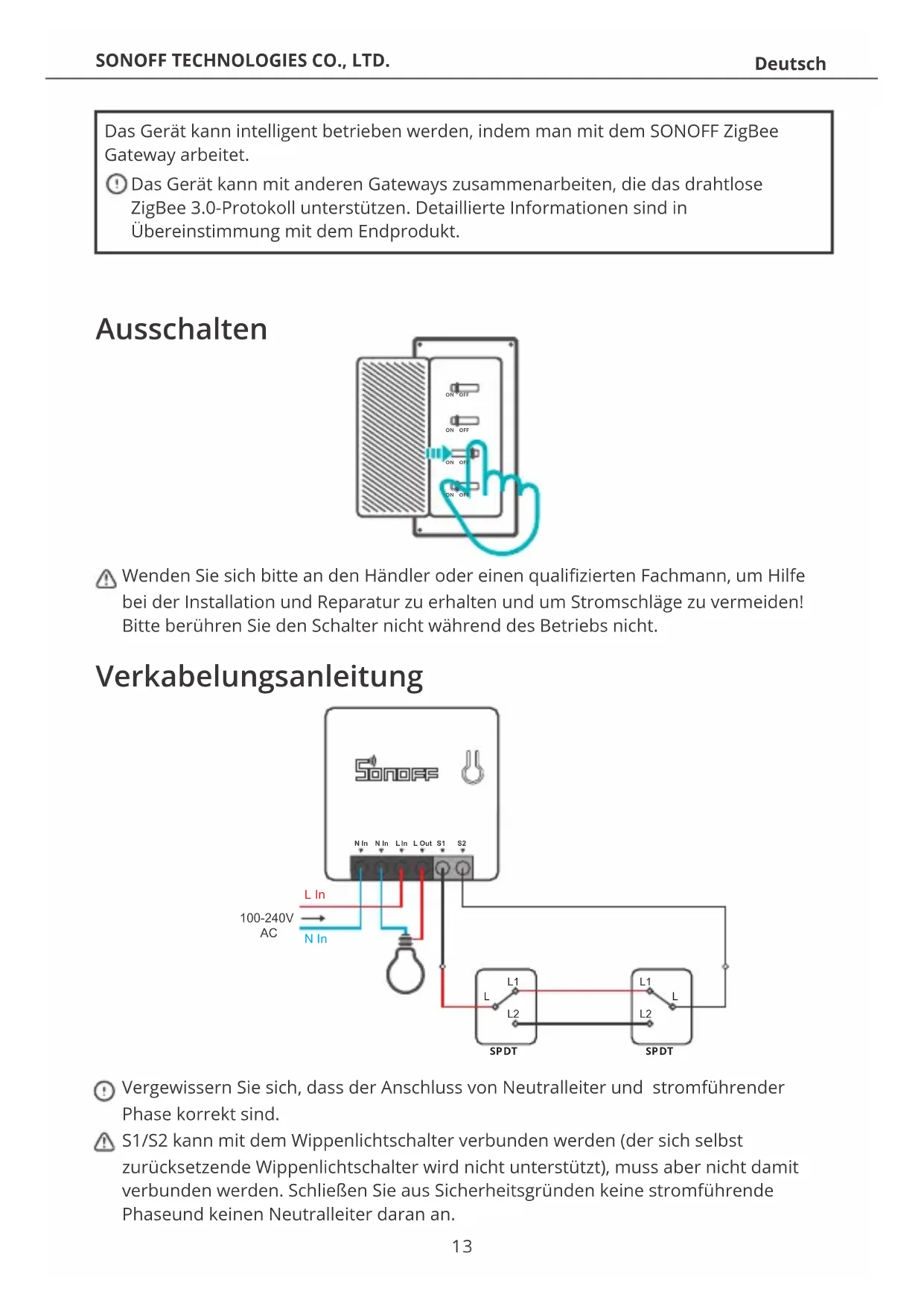

BEDIENUNGSANLEITUNG ZBMINI Sonoff

Das Gerät kann intelligent betrieben werden, indem man mit dem SONOFF ZigBee Gateway arbeitet.

Das Gerät kann mit anderen Gateways zusammenarbeiten, die das drahtlose ZigBee 3.0-Protokoll unterstützen. Detaillierte Informationen sind in Übereinstimmung mit dem Endprodukt.

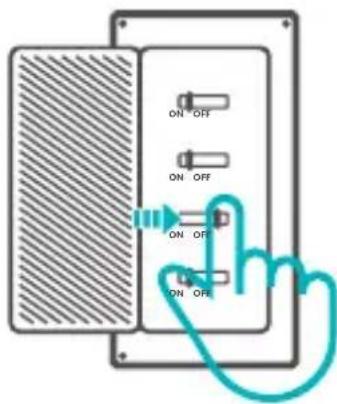

Ausschalten

ON OFF ON OFF ON OFF ON OFF

Wenden Sie sich bitte an den Händler oder einen qualifizierten Fachmann, um Hilfe bei der Installation und Reparatur zu erhalten und um Stromschläge zu vermeiden! Bitte berühren Sie den Schalter nicht während des Betriebs nicht.

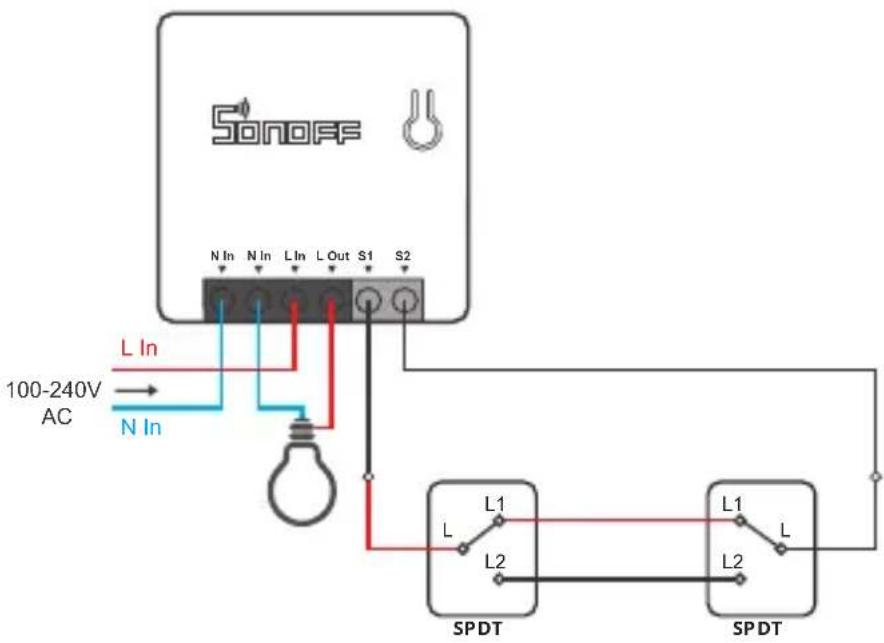

Verkabelungsanleitung

Vergewissern Sie sich, dass der Anschluss von Neutralleiter und stromführender Phase korrekt sind.
S1/S2 kann mit dem Wippenlichtschalter verbunden werden (der sich selbst zurücksetzende Wippenlichtschalter wird nicht unterstützt), muss aber nicht damit verbunden werden. Schließen Sie aus Sicherheitsgründen keine stromführende Phaseund keinen Neutralleiter daran an.

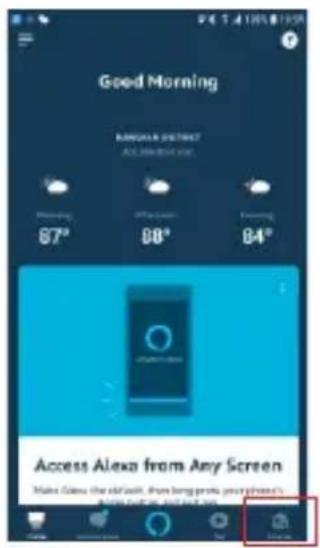

ZSS-Installationsanweisungen

1. Laden Sie die neueste Alexa App herunter

1. Fügen Sie Amazon Echo hinzu

Warten Sie nach dem Einschalten des Geräts 1-2 Minuten, um die Geräteliste in der Alexa App zu aktualisieren, sodass das hinzugefügte Gerät in der Geräteliste erscheint.

Das Gerät verlässt den Kopplungsmodus, wenn über einen längeren Zeitraum keine weitere Bedienung erfolgt. Bei erneuter Eingabe drücken Sie bitte den Handschalter 5 Sekunden lang gedrückt, bis die LED-Signalanzeige blinkt und dann loslassen.
Versuchen Sie bitte, das Gerät anhand der eWeLink App zu verknüpfen, falls die ZSS-Konfiguration fehlschlägt.

Verknüpfung der eWeLink App

1. APP herunterladen

eWeLink Download on the App Store GET IT ON Google Play

e eWeLink

Android™ & iOS

1. Fügen Sie SONOFF ZigBee Bridge hinzu

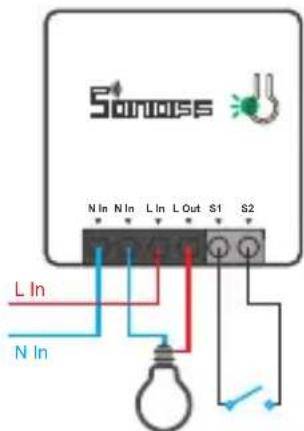

2. Einschalten

Nach dem Einschalten schaltet sich das Gerät während des ersten Gebrauchs in den Kopplungsmodus und die LED-Signalanzeige blinkt.

Das Gerät verlässt den Kopplungsmodus, wenn über einen längeren Zeitraum keine weitere Bedienung erfolgt. Bei erneuter Eingabe drücken Sie bitte den Handschalter 5 Sekunden lang gedrückt, bis die LED-Signalanzeige blinkt und dann loslassen.

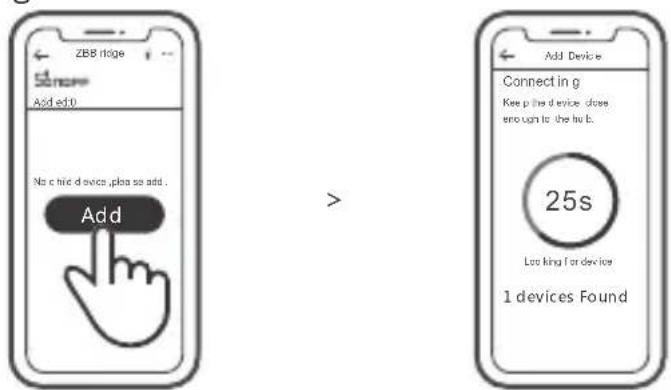

1. Untergeräte hinzufügen

Rufen Sie eWeLink APP auf, wählen Sie das Gateway, das Sie verbinden möchten, und tippen Sie auf „Hinzufügen“, um ein Untergerät hinzuzufügen, und haben Sie Geduld, bis die Kopplungabgeschlossen ist.

Wenn das Hinzufügen fehlgeschlagen ist, bewegen Sie das Untergerät näher an das Gateway und versuchen Sie es erneut.

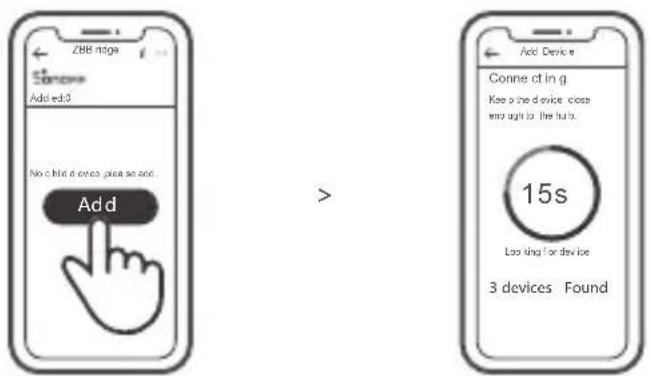

SONOFF das ZigBee-Gateway unterstützt die gleichzeitige Verbindung mehrerer Untergeräte.

Schalten Sie die Gateway ein, stellen Sie das Untergerät in den Kopplungsmodus. Rufen Sie dann die Seite Gateway in der eWeLink APP auf, um auf „Hinzufügen“ zu tippen, und warten Sie, bis die Kopplung abgeschlossen ist.

Mehr APP-Anwendungsplattformen und Gateway -Empfehlungen

SmartThings

Amazon Alexa

Hue

Dieses Gerät unterstützt neben SONOFF ZigBee die folgenden Gateways:

Echo Studio

Echo (4th Gen)

Echo Plus (Modell: ZE39KL)

2nd Gen Echo Show (Modell: DW84JL)

2nd Gen Echo Plus (Modell: L9D29R)

Samsung SmartThings hub

Philips Hue Smart Hub

Anweisung zum Hinzufügen von Gateway:

1. Lesen Sie im Gateway-Benutzerhandbuch nach, um das passende APP herunterzuladen und es zu koppeln.

2. Stellen Sie ZBMINI in den Kopplungsmodus ein.

3. Fügen Sie ZBMINI entsprechend der Aufforderung der APP hinzu. Beim Hinzufügen sollten Sie eWeLink oder SONOFF wählen.

Modell	ZBMINI
Eingang	100-240V AC 50/60Hz 10A Max
Ausgang	100-240V AC 50/60Hz 10A Max
ZigBee	IEEE 802.15.4
Betriebssysteme	Android & iOS
Arbeitstemperatur	-10~40°C
Materialien	PC
Abmessungen	42.6x42.6x20mm

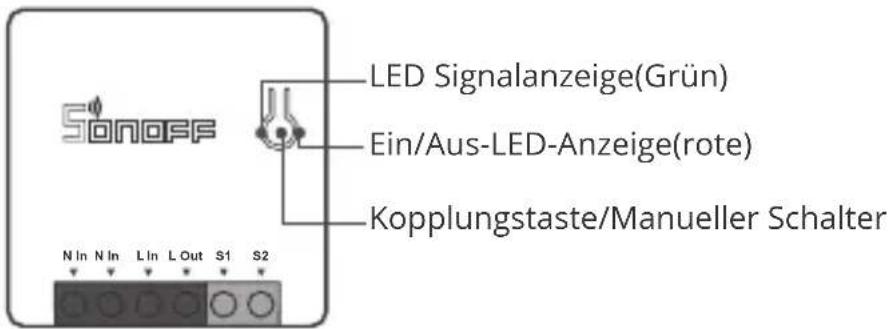

Produktvorstellung

LED Signalanzeige(Grün) Ein/Aus-LED-Anzeige(rote) Kopplungstaste/Manueller Schalter N In N In L In L Out S1 S2

Das Gerätegewicht beträgt weniger als 1 kg. Es wird eine Installationshöhe von weniger als 2 m empfohlen.

Merkmale

Dies ist ein intelligentes Gerät mit ZigBee drahtlosen Kommunikationsprotokoll aufbaut, die es Ihnen ermöglicht, ermöglicht Ihnen das ferngesteuerte Ein-/Ausschalten, die Planung des Ein-/Ausschaltens und die Einstellung intelligenter Szenen usw.

App Fernbedienug

Einzel-/Countdown-Timer

Sprachsteuerung

Intelligente Szenarien

Freigabesteuerung

Alle Funktionen werden durch den ZigBee Hub bestimmt.

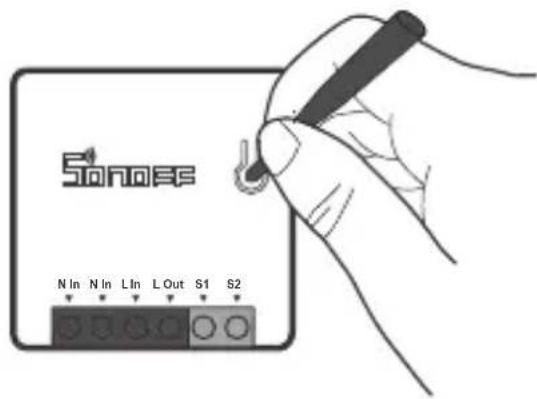

Schalt-Netzwerk

Wenn Sie das Netzwerk wechseln müssen, drücken Sie die Paarungstaste 5s lang, bis die ZigBee LED-Signalanzeige blinkt und dann loslassen, wechselt und das Gerät in den Schnellkopplungsmodus wechselt, Sie können dann erneut paaren.

Zurücksetzen auf Werkseinstellungen

Wenn Sie das Gerät in der eWeLink-App löschen, wird es auf die Werkseinstellung zurückgesetzt.
