ZBMINI - Умный дом Sonoff - Бесплатное руководство пользователя

Тип продукта	Умный выключатель ZigBee
Бренд	Sonoff
Модель	ZBMINI
Размеры	42.6 x 42.6 x 20 мм
Вес	Менее 1 кг
Питание	100-240 В переменного тока, 50/60 Гц, макс. 10 А
Беспроводной протокол	ZigBee 3.0 (IEEE 802.15.4)
Основные функции	Дистанционное включение/выключение, программирование, голосовое управление, интеллектуальные сценарии, таймер
Уход и чистка	Протирать сухой тканью; не используйте жидкие или абразивные средства
Безопасность	Установка квалифицированным специалистом; не прикасайтесь к выключателю во время работы; отключайте перед любым вмешательством
Запасные части и ремонтопригодность	Герметичное устройство, съемных деталей нет; при неисправности обращайтесь к продавцу
Рабочая температура	от -10 °C до 40 °C
Материал корпуса	ПК (поликарбонат)
Совместимость	Шлюзы ZigBee (SONOFF, SmartThings, Amazon Alexa, Hue)
Мобильные приложения	eWeLink (Android и iOS), Alexa

Часто задаваемые вопросы - ZBMINI Sonoff

Как установить Sonoff ZBMINI?

Установка должна выполняться квалифицированным специалистом. Убедитесь, что нейтральный и фазный провода правильно подключены. Не подключайте провода S1/S2 к нейтрали или фазе.

Как перевести устройство в режим сопряжения?

При первом использовании включите устройство: оно автоматически переходит в режим сопряжения (зеленый светодиод мигает). При необходимости нажмите и удерживайте ручную кнопку в течение 5 секунд, пока индикатор не начнет мигать.

Какие шлюзы ZigBee совместимы?

Помимо шлюза SONOFF ZigBee, устройство работает с SmartThings, Amazon Alexa Hue и другими шлюзами, поддерживающими протокол ZigBee 3.0.

Как добавить ZBMINI в приложение eWeLink?

Загрузите приложение eWeLink, сначала добавьте совместимый шлюз ZigBee, затем выберите 'Добавить' подустройство. Переведите ZBMINI в режим сопряжения и следуйте инструкциям приложения.

Что делать, если сопряжение не удалось?

Приблизьте ZBMINI к шлюзу и попробуйте снова. Если проблема сохраняется, сбросьте устройство, удерживая кнопку сопряжения в течение 5 секунд.

Как сбросить устройство до заводских настроек?

Удалите устройство в приложении eWeLink: это восстановит заводские настройки. Вы также можете удерживать кнопку сопряжения в течение 5 секунд, чтобы снова перевести его в режим сопряжения.

Работает ли ZBMINI с Amazon Alexa?

Да, если вы используете шлюз ZigBee, совместимый с Alexa (например, SONOFF ZigBee Bridge). После настройки вы можете управлять устройством голосовыми командами.

Какое напряжение питания требуется?

Устройство требует питания 100-240 В переменного тока, 50/60 Гц, максимальный ток 10 А.

Можно ли использовать настенный выключатель с ZBMINI?

Да, клеммы S1/S2 позволяют подключить стандартный выключатель освещения. Выключатели с автоматическим возвратом не поддерживаются.

Как изменить Wi-Fi сеть шлюза?

Чтобы изменить сеть, нажмите и удерживайте кнопку сопряжения ZBMINI в течение 5 секунд, пока индикатор не начнет мигать, затем выполните сопряжение заново со шлюзом, подключенным к новой сети.

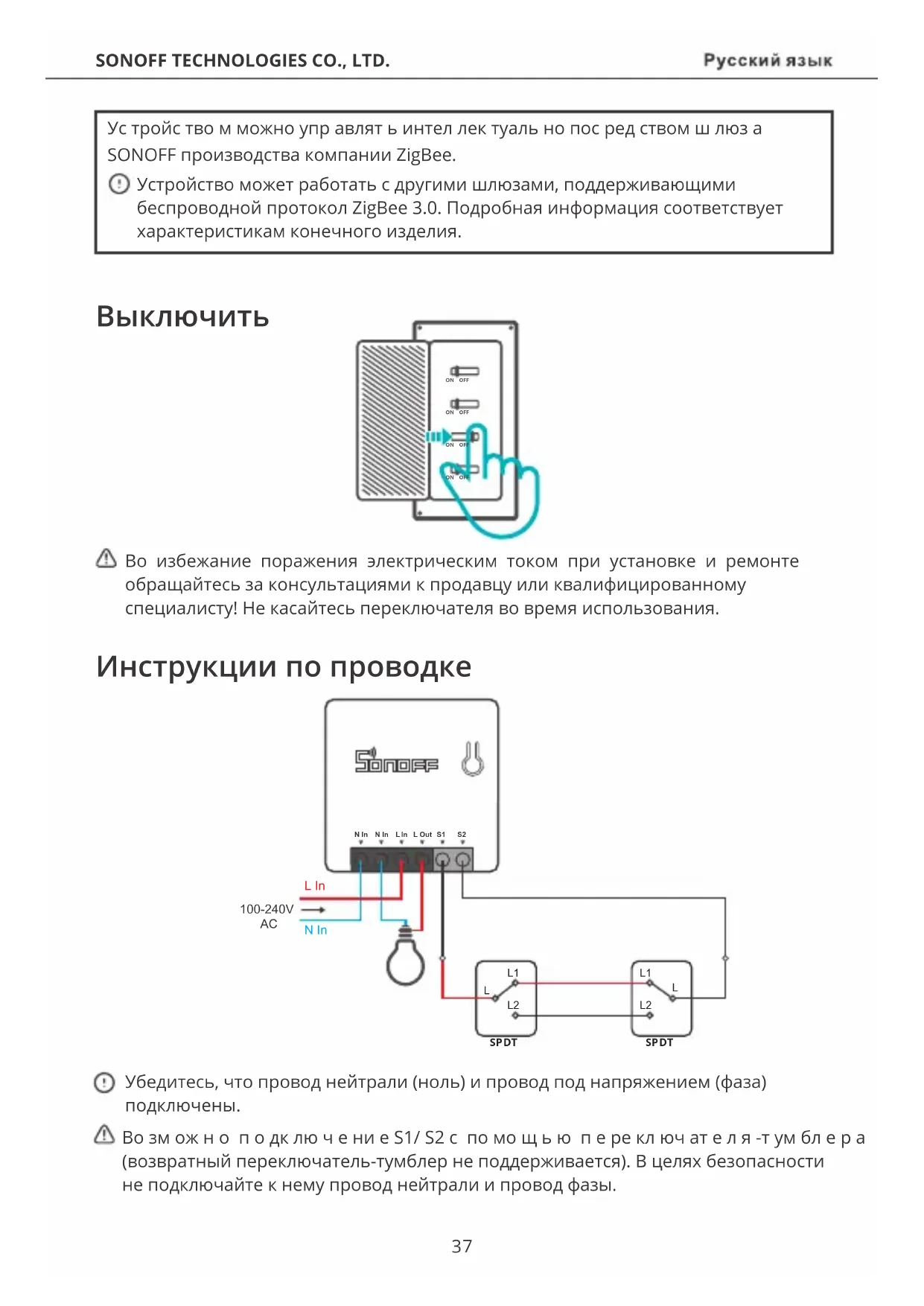

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ ZBMINI Sonoff

Ус тройство м можно управлять интел лек туаль но пос ред ством ш люз а SONOFF производства компании ZigBee.

Устройство может работать с другими шлюзами, поддерживающими беспроводной протокол ZigBee 3.0. Подробная информация соответствует характеристикам конечного изделия.

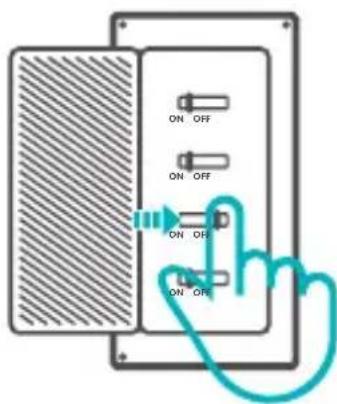

Выключить

ON OFF ON OFF ON OFF ON OFF

⚠️ Во избежание поражения электрическим током при установке и ремонте обращайтесь за консультациями к продавцу или квалифицированному специалисту! Не касайтесь переключателя во время использования.

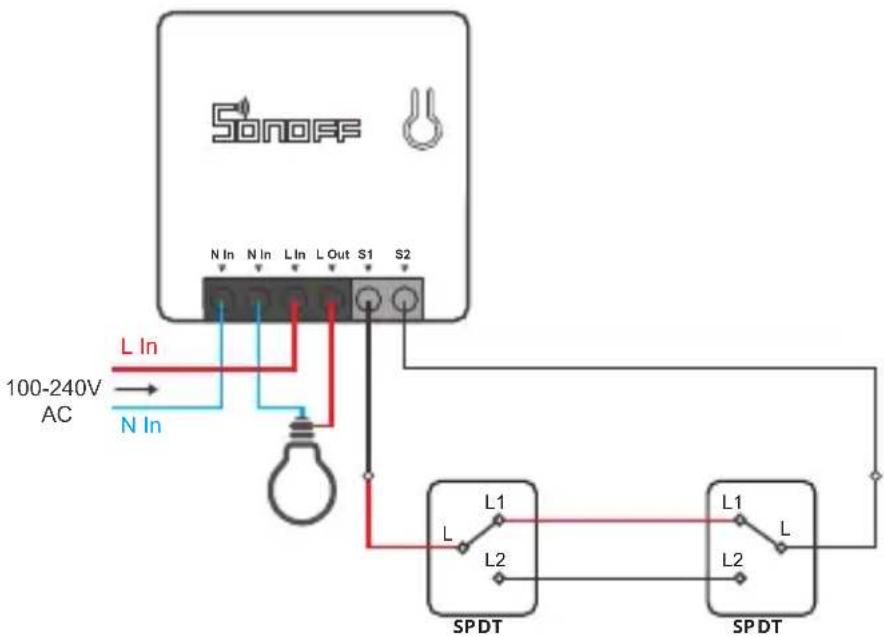

Инструкции по проводке

Убедитесь, что провод нейтрали (ноль) и провод под напряжением (фаза) подключены.

Во зм ож н о п о дк л ю ч е н и е S1/ S2 с по мо щ ь ю п е р е к л ю ч а т е л я -т у м б л е р а (возвратный переключатель-тумблер не поддерживается). В целях безопасности не подключайте к нему провод нейтрали и провод фазы.

Инструкция по первоначальной настройке ZSS

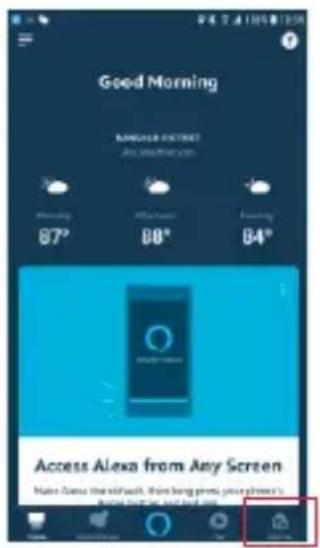

1. Загрузите последнюю версию App Alexa

1. Добавьте Amazon Echo

После включения питания подождите 1-2 минуты для обновления списка устройств в App Alexa при этом добавленное устройство отобразится в списке устройств.

Устройство выйдет из режима сопряжения, если на протяжении долго времени не будет производиться никаких действий. Для повторного подключения зажмите на 5 секунд кнопку включения, после того, как загорятся светодиодные индикаторы, отпустите.

Если начальная настройка ZSS не удалась, попытайтесь установить соединение устройства при помощи App eWeLink.

Установка соединения при помощи App eWeLink.

1. Скачать приложение

eWeLink Download on the App Store GET IT ON Google Play

e eWeLink

Android™ & iOS

1. Добавьте SONOFF ZigBee Bridge

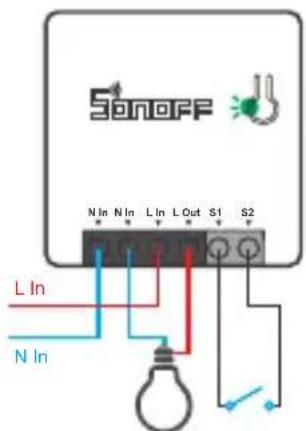

2. Включить

После включения, во время первого использования устройство перейдет в режим сопряжения, и замигают светодиодные сигнальные индикаторы.

Устройство выйдет из режима сопряжения, если на протяжении долго времени не будет производиться никаких действий. Для повторного подключения зажмите на 5 секунд кнопку включения, после того, как загорятся светодиодные индикаторы, отпустите.

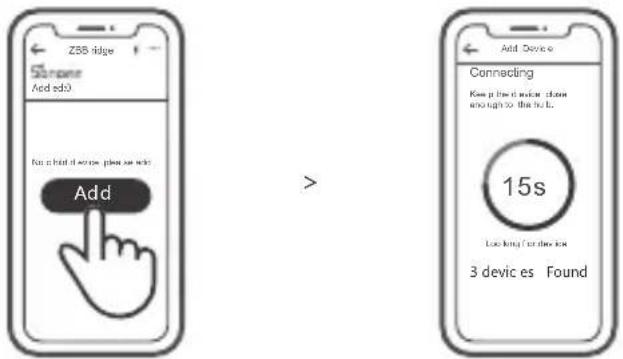

1. Добавьте суб-устройства

ZBB noge Sismore Add add No c hie d device , please so add . Add + 25s Look king for device 1 devices Found

Осуществите доступ к приложению eWeLink, выберите шлюз, который желаете подключить, и коснитесь «Добавить», чтобы добавить суб-устройство, затем ждите завершения процесса установки соединения.

Если добавление не удалось, переместите суб-устройство ближе к шлюзу и повторите попытку.

Шлюз SONOFF ZigBee поддерживает одновременное подключение нескольких суб-устройств.

Включите питание шлюза, затем установите субустройство в режим сопряжения. Затем перейдите на страницу шлюза в приложении eWeLink, нажмите «Добавить», и подождите, пока сопряжение не будет завершено.

Больше платформ приложений и рекомендаций по шлюзу

SmartThings

Amazon Alexa

Hue

Данное устройство поддерживает следующие шлюзы кроме SONOFF ZigBee:

Echo Studio

Echo (4th Gen)

Echo Plus (Модель: ZE39KL)

2nd Gen Echo Show (Модель: DW84JL)

2nd Gen Echo Plus (Модель: L9D29R)

Samsung SmartThings hub

Philips Hue Smart Hub

Инструкция по добавлению шлюза:

1. Обратитесь к Руководству пользователя шлюза, чтобы скачать соответствующее приложение и выполнить сопряжение.
2. Установите ZBMINI в режим сопряжения.
3. Добавьте ZBMINI в соответствии с подсказкой приложения. Выберите eWeLink или SONOFF при добавлении.

Если добавление не удалось, переместите суб-устройство ближе к шлюзу и повторите попытку.

Технические характеристики

Модель	ZBMINI
Макс.входной ток	100-240В пер. тока 50/60Гц 10А
Макс.выходной ток	100-240В пер. тока 50/60Гц 10А
ZigBee	IEEE 802.15.4
Операционные системы	Android & iOS
Рабочая температура	-10~40°C
Материалы	PC
Размеры	42.6x42.6x20 мм

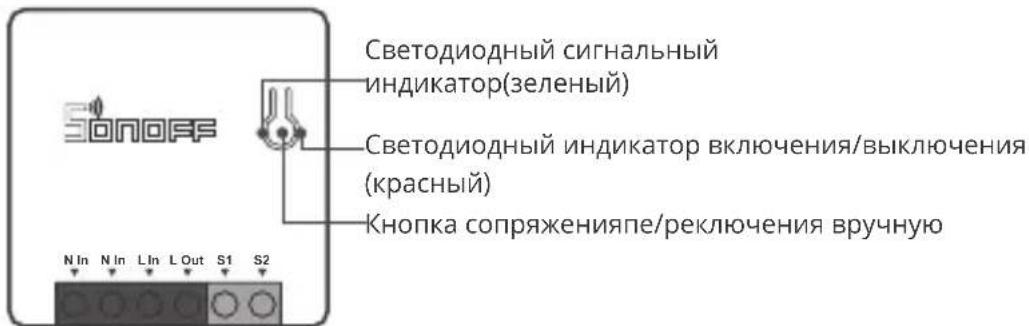

Знакомство с изделием

SODOFF Светодиодный сигнальный индикатор(зеленый) Светодиодный индикатор включения/выключения (красный) Кнопка сопряженияпе/реключения вручную N In N In L In L Out S1 S2

Вес устройства составляет менее 1 kg.

Рекомендуется устанавливать устройство на высоте менее 2 м.

Функции

Это интеллектуальное устройство с протоколом беспроводной связи ZigBee, которое позволяет удаленно включать / выключать, планировать включение / выключение, настраивать интеллектуальные сцены и т. Д.

Управ. прилож. Управовлифтованный таймер/таймер обратного отсчета

Доступ д/управл.Смарт-

Вы ше у ка за н ны е фун кци и опр е де ля ют ся Z ig Be e Hu b.

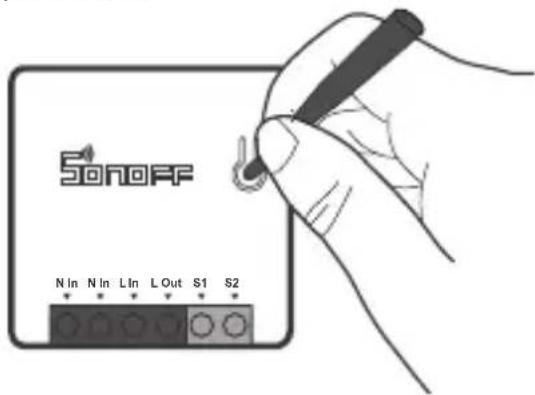

Переключить сеть

Если Вам необходимо переключить сеть, удерживайте кнопку сопряжения в течение 5 с. и замигают светодиодные индикатор ZigBee сигнальные индикаторы. отпустите. Устройство перейдет в режим быстрого сопряжения, после чего Вы можете снова выполнить сопряжение.

Сброс до заводских настроек

Удаление устройства в приложении eWeLink означает, что Вы восстанавливаете его до заводских настроек.
