Caractéristiques	Détails
Type de produit	Interrupteur intelligent à double canal
Connectivité	Wi-Fi 2.4 GHz
Compatibilité	Compatible avec Amazon Alexa, Google Assistant et IFTTT
Puissance maximale	16A par canal
Tension d'entrée	AC 100-240V
Dimensions	114 x 52 x 32 mm
Poids	150 g
Installation	Installation encastrée dans un boîtier électrique standard
Application mobile	Sonoff App disponible sur iOS et Android
Fonctionnalités supplémentaires	Programmation horaire, contrôle à distance, scénarios d'automatisation
Maintenance	Vérifier régulièrement les connexions électriques et la mise à jour du firmware
Sécurité	Protection contre les surcharges et les courts-circuits
Garantie	1 an

FOIRE AUX QUESTIONS - Dual R3 Sonoff

Comment configurer le Sonoff Dual R3 pour la première fois ?

Pour configurer le Sonoff Dual R3, téléchargez l'application eWeLink, créez un compte, puis connectez le dispositif à votre réseau Wi-Fi en suivant les instructions à l'écran.

Le Sonoff Dual R3 n'est pas détecté par l'application eWeLink, que faire ?

Assurez-vous que le Sonoff Dual R3 est sous tension et à proximité de votre routeur. Redémarrez le dispositif et réessayez la configuration. Vérifiez également que votre téléphone est connecté au même réseau Wi-Fi.

Comment réinitialiser le Sonoff Dual R3 ?

Pour réinitialiser le Sonoff Dual R3, maintenez enfoncé le bouton de réinitialisation pendant environ 5 secondes jusqu'à ce que le voyant clignote rapidement. Cela rétablira les paramètres d'usine.

Puis-je contrôler le Sonoff Dual R3 avec des assistants vocaux comme Alexa ou Google Assistant ?

Oui, le Sonoff Dual R3 est compatible avec Alexa et Google Assistant. Vous devez lier votre compte eWeLink avec l'assistant vocal de votre choix via l'application correspondante.

Le Sonoff Dual R3 peut-il être utilisé avec des ampoules LED ?

Oui, le Sonoff Dual R3 peut contrôler des ampoules LED. Assurez-vous simplement que la puissance totale des ampoules ne dépasse pas la capacité maximale du dispositif.

Comment résoudre un problème de connexion Wi-Fi avec le Sonoff Dual R3 ?

Vérifiez la force du signal Wi-Fi à l'emplacement du Sonoff Dual R3. Assurez-vous que votre routeur ne bloque pas le dispositif et que le mot de passe Wi-Fi est correct. Essayez de redémarrer le routeur et le dispositif.

Le Sonoff Dual R3 est-il compatible avec une utilisation extérieure ?

Non, le Sonoff Dual R3 est conçu pour une utilisation intérieure uniquement. Utiliser le dispositif à l'extérieur peut endommager le produit et annuler la garantie.

Comment mettre à jour le firmware du Sonoff Dual R3 ?

Ouvrez l'application eWeLink, sélectionnez le Sonoff Dual R3 dans votre liste de dispositifs, puis recherchez l'option de mise à jour du firmware dans les paramètres du dispositif.

Que faire si le Sonoff Dual R3 ne s'allume pas ?

Vérifiez que le dispositif est correctement connecté à l'alimentation. Testez la prise de courant avec un autre appareil pour vous assurer qu'elle fonctionne. Si le problème persiste, contactez le support technique.

MODE D'EMPLOI Dual R3 Sonoff

• Français---- 27-33

• Русский язык----41-47

• FCC Warning----55

· English----7-12

· Español----20-26

· Italiano---- 34-40

Instruction d'opération

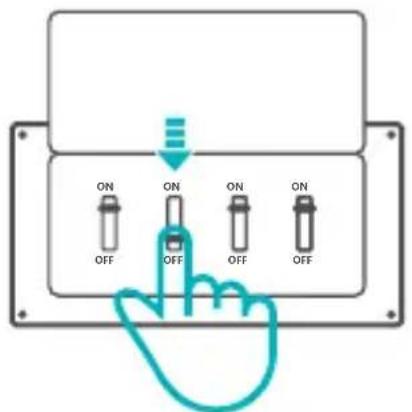

1. Éteindre

ON ON ON ON OFF OFF OFF OFF

Pour éviter les électrocutions, prenez contact avec le revendeur ou un professionnel qualifié pour obtenir de l'aide pour l'installation et les réparations éventuelles! Veuillez ne pas toucher l'interrupteur pendant l'utilisation.

2. Instructions de câblage

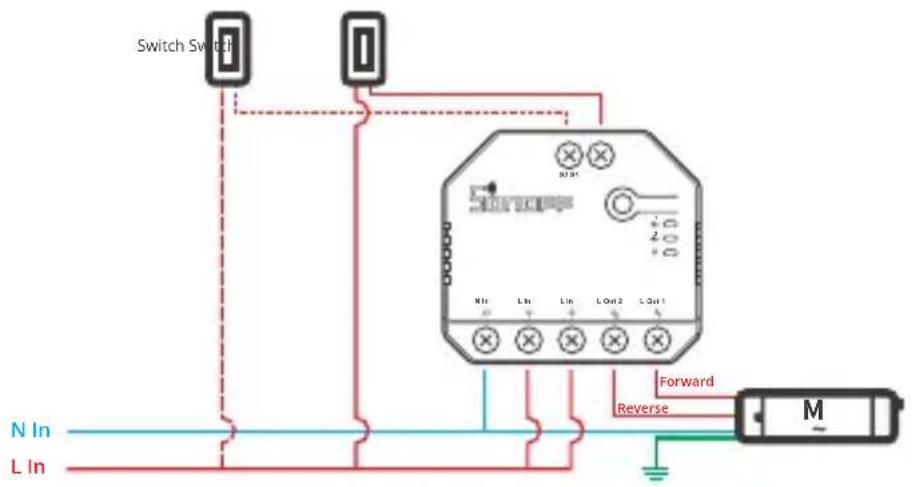

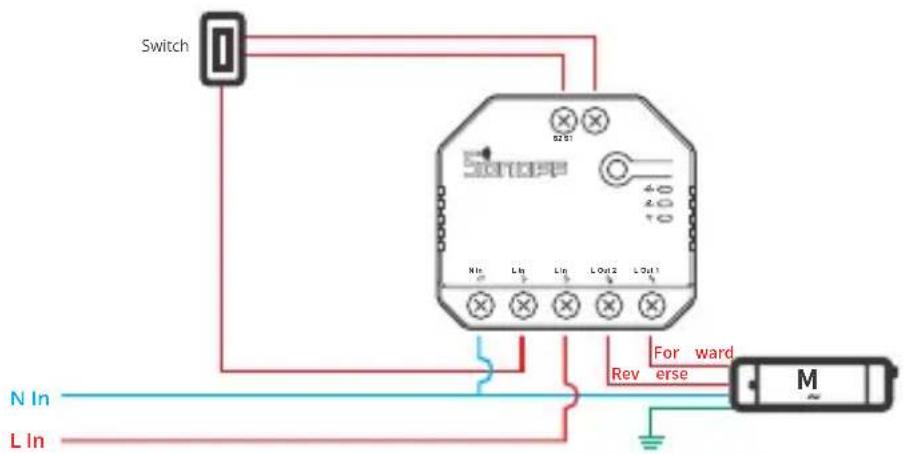

Mode moteur:

① Interrupteur momentané:

Connectez-vous à S1 ou S2 pour un contrôle intelligent des appareils connectés ; connectez-vous à S1 et S2 pour un contrôle intelligent bidirectionnel
② Interrupteur momentané à double relais/Interrupteur à bascule à 3 bandes:

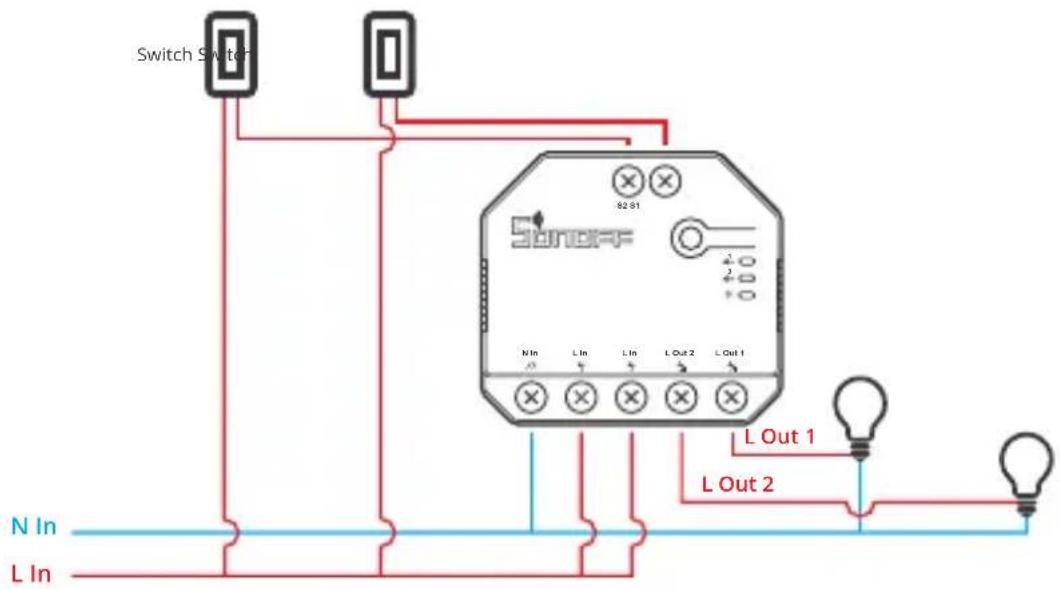

Schéma de câblage de la lampe de contrôle:

① Pour activer le contrôle à double relais, S1 et S2 sont nécessaires pour connecter l'interrupteur à bouton-poussoir en mode impulsion ou l'interrupteur à bascule en mode bordure.

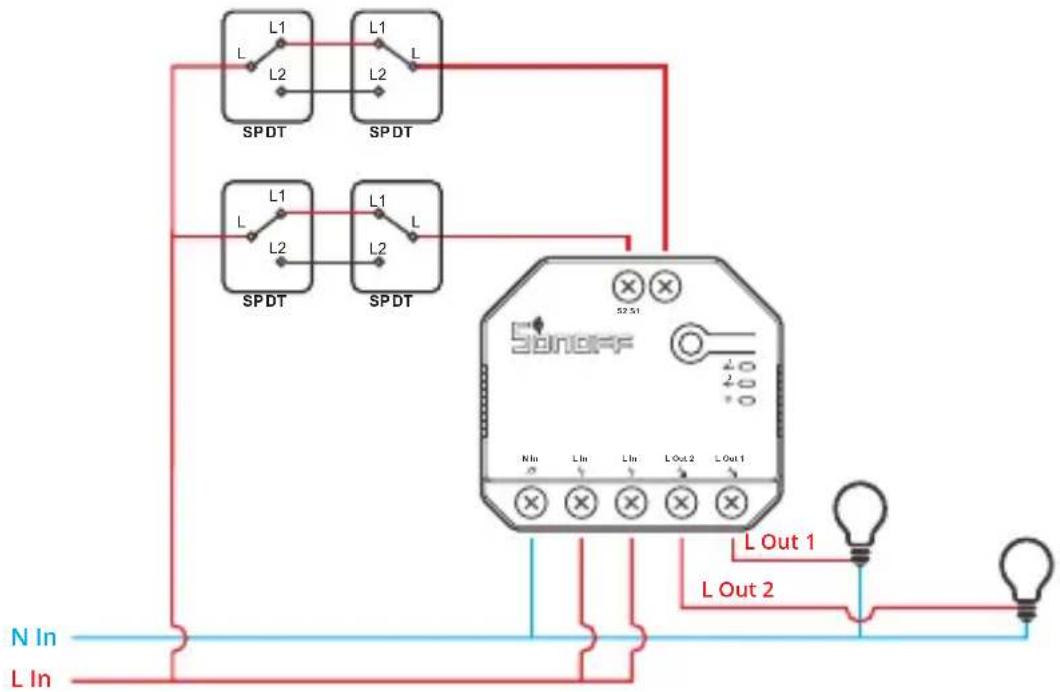

② Connectez les interrupteurs SPDT en mode « edge » pour obtenir un double contrôle bidirectionnel:

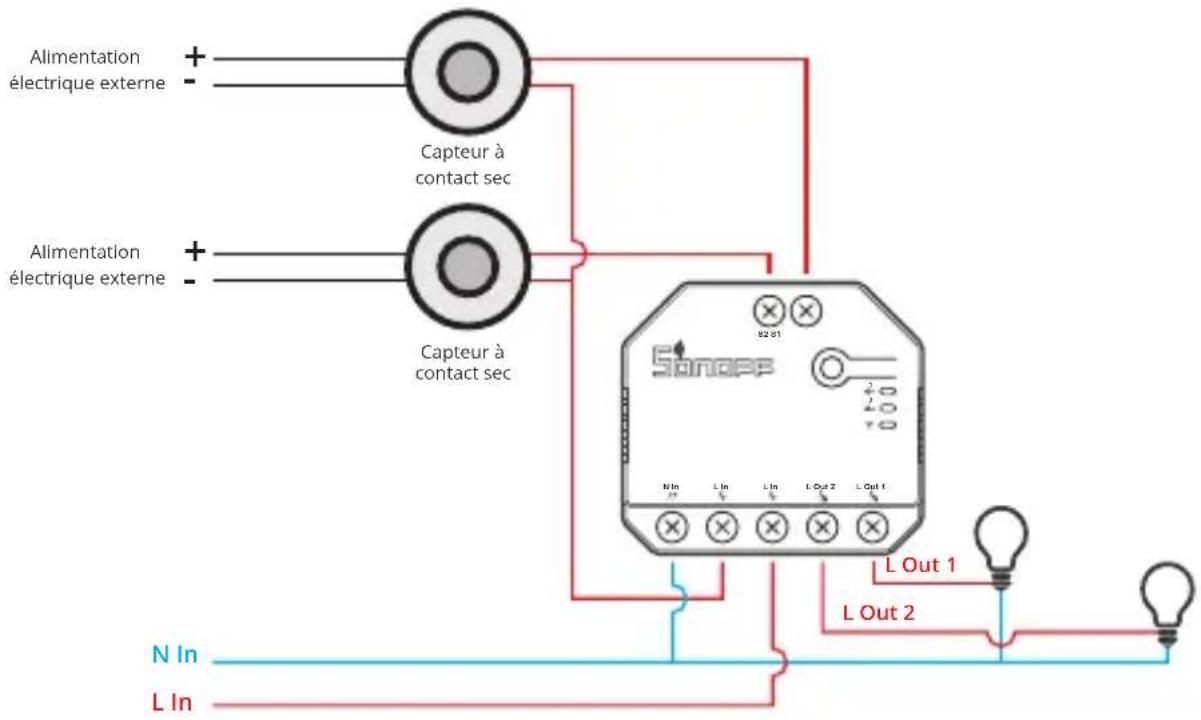

③ Connectez les capteurs à contact sec dans le mode suivant:

Alimentation électrique externe + - Capteur à contact sec Alimentation électrique externe + - Capteur à contact sec 500pp N In L In L In L Out 2 L Out 1 L Out 1 L Out 2 N In L In

Assurez-vous que le fil neutre et le fil sous tension sont correctement installés.
! Le dispositif fonctionne toujours normalement si aucun interrupteur physique n'est connecté à S1/S2.
Si S1/S2 est connecté à un interrupteur physique, le mode de fonctionnement correspondant doit être sélectionné dans eWeLink APP pour une utilisation normale.

3. Télécharger l'application

eWeLink Download on the App Store GET IT ON Google Play

e eWeLink

Android™ & iOS

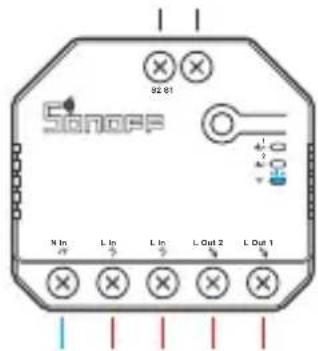

4. Allumer

Après allumage, l'appareil entre en mode d'appairage Bluetooth lors de l'utilisation initiale, Que l'indicateur DEL Wi-Fi clignote « deux fois rapidement puis une fois rapidement ».

L'appareil quitte le mode d'appairage Bluetooth s'il n'est pas jumelé dans les 3 minutes. Pour y revenir, appuyer longuement sur le bouton de configuration 5 secondes jusqu'à ce que l'indicateur à DEL du Wi-Fi effectue un cycle de deux éclats courts et un éclat long puis relâcher.

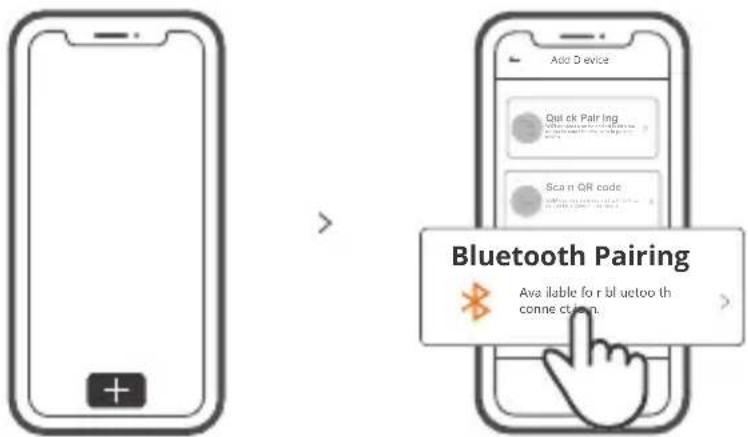

5. Ajouter l'appareil

Tapez sur « + » et sélectionnez « Appairage Bluetooth », puis suivez l'invite sur l'application.

Caractéristiques techniques

Modèle	DUALR3
Entrée	100-240V AC 50/60Hz 15A Max.
Sortie	100-240V AC 50/60Hz
Chargement Max.	2200W/10A/Gang 3300W/15A/Total
Chargement moteur	10-240W/1A
Wi-Fi	IEEE 802.11 b/g/n 2.4GHz
Systèmes d'exploitation	Android & iOS
Nombre de bandes	2
Température de travail	-10°C~40°C
Matériel	PC V0
Dimensions	54x49x24mm

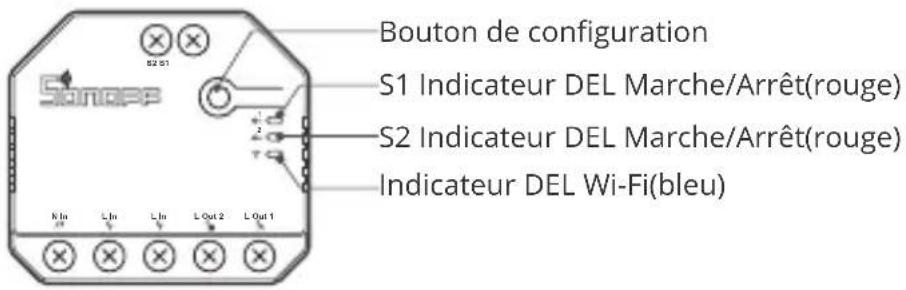

Présentation du produit

Bouton de configuration S1 Indicateur DEL Marche/Arrêt(rouge) S2 Indicateur DEL Marche/Arrêt(rouge) Indicateur DEL Wi-Fi(bleu)

! Le poids du dispositif est inférieur à 1 kg.

Il est recommandé d'installer le dispositif à une hauteur inférieure à 2 m.

Wi-Fi Instruction d'état du voyant

Statut de l'indicateur Wi-Fi LED	Instruction d'état
Clignote (une longue et deux courtes)	Mode de couplage rapide
Est toujours allumée	L'appareil est connecté avec succès
Clignote rapidement	Mode d'appairage compatible
Clignote rapidement une fois	Impossible de trouver le routeur
Clignote rapidement deux fois	Connexion réussie au routeur, mais le serveur n'est pas connecté
Clignote rapidement trois fois	Mise à jour

Mode de fonctionnement

Une fois le couplage réussi, sélectionnez le mode correspondant parmi les modes interrupteur, moteur et compteur en fonction de l'appareil connecté. Veuillez consulter les instructions détaillées des modes de fonctionnement sur l'application eWeLink.

Caractéristiques

Cet appareil est un commutateur intelligent Wi-Fi avec surveillance de la puissance qui vous permet d'allumer/d'éteindre l'appareil à distance, de le programmer ou de le partager avec votre famille pour le contrôler ensemble.

Appli télécommande

Planification

Contrôle partagé Scènes

intelligentes

État de synchronisation

Surveillance de la puissance

Protection contre les surcharges

Avance lente

État de mise sous tension

Contrôle via LAN

Réseau de commutation

Si vous devez changer de réseau, appuyez longtemps sur le bouton d'appairage pendant 5s jusqu'à ce que le voyant lumineux Wi-Fi change en un cycle de deux clignotements courts et un clignotement long, puis relâchez et l'appareil passe en mode de couplage rapide, puis vous pouvez à nouveau vous appairer.

Rétablissement des paramètres d'usine

La suppression de l'appareil sur l'application eWeLink indique que vous le restaurez aux réglages d'usine.

Problèmes courants

Q : Pourquoi mon appareil reste-t-il « Hors ligne » ?

A: Un appareil que vous venez d'ajouter requiert 1 à 2 minutes pour se connecter au Wi-Fi et au réseau. S'il reste hors ligne pendant une durée prolongée, voyez les informations données par l'indicateur Wi-Fi :

1. L'indicateur Wi-Fi bleu clignote brièvement une fois par deux secondes. Cela indique que l'interrupteur ne réussit pas à se connecter à votre Wi-Fi.

① Il se peut que vous ayez saisit un mot de passe Wi-Fi incorrect.
② Peut-être que votre interrupteur est trop éloigné de votre router ou que votre environnement contient des interférences. Rapprochez l'interrupteur du router si possible. En cas d'échec, ajoutez-le de nouveau.
③ La fréquence Wi-Fi 5G n'est pas prise en charge. Seule la fréquence 2.4 GHz peut être utilisée.
④ Le filtrage d'adresse MAC est peut-être activé. Désactivez le filtrage MAC.

Si aucune des méthodes ci-dessus n'a résolu le problème, vous pouvez ouvrir le réseau de données mobile sur votre téléphone pour créer un point d'accès sans fil Wi-Fi, puis ensuite ajouter à nouveau l'appareil.

1. L'indicateur bleu clignote rapidement deux fois par deux secondes, ce qui indique que l'interrupteur est connecté au Wi-Fi mais n'arrive pas à se connecter au serveur.

Vérifiez que le réseau fonctionne correctement. Si l'indicateur clignote deux fois rapidement, cela indique que votre réseau est instable, pas que le dispositif est en panne. Si votre réseau est normal, essayez essayez d'éteindre l'appareil et le redémarrer.
