BASICR2 - Maison intelligente Sonoff - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Interrupteur intelligent WiFi
Marque	Sonoff
Modèle	BASICR2
Alimentation électrique	100-240 V CA, 50/60 Hz, 10 A max
Connectivité	Wi-Fi IEEE 802.11 b/g/n 2,4 GHz
Systèmes d'exploitation compatibles	Android et iOS
Application	eWeLink
Matériau	PC V0 (plastique ignifuge)
Dimensions	88 x 39 x 24 mm
Poids	Moins de 1 kg
Indicateurs lumineux	LED Wi-Fi (vert), LED Marche/Arrêt (rouge)
Fonctions principales	Allumer/éteindre à distance, programmation, contrôle vocal, partage, scènes intelligentes, synchronisation d'état, ajout de caméra
Installation	Faire appel à un professionnel qualifié ; couper l'alimentation avant toute intervention
Hauteur d'installation recommandée	Moins de 2 mètres
Température de fonctionnement	Non spécifiée, usage intérieur
Entretien et nettoyage	Aucun entretien particulier ; nettoyer avec un chiffon sec, éviter l'humidité
Sécurité	Utiliser uniquement avec des câbles appropriés ; ne pas toucher l'interrupteur pendant l'utilisation
Réparabilité	Aucune pièce détachée fournie ; contacter le revendeur ou un professionnel

FOIRE AUX QUESTIONS - BASICR2 Sonoff

Comment associer l'interrupteur à l'application eWeLink ?

Après avoir allumé l'appareil, il entre en mode d'association rapide (Touch) : le voyant Wi-Fi clignote deux fois rapidement puis une fois longuement. Ouvrez l'application eWeLink, appuyez sur "+" et sélectionnez "Appairage rapide", puis suivez les instructions.

Que faire si l'appairage rapide ne fonctionne pas ?

Essayez le mode d'appairage compatible : appuyez longuement sur le bouton de configuration pendant 5 secondes jusqu'à ce que le voyant Wi-Fi clignote rapidement. Dans l'application, sélectionnez "Mode d'appairage compatible", connectez-vous au réseau Wi-Fi ITEAD-****** (mot de passe 12345678), puis revenez à l'application et appuyez sur "Suivant".

Pourquoi mon appareil reste-t-il hors ligne ?

Cela peut être dû à un mot de passe Wi-Fi incorrect, une distance trop grande par rapport au routeur, des interférences, l'utilisation du Wi-Fi 5 GHz (non pris en charge) ou un filtrage d'adresse MAC activé. Vérifiez ces points. Si le voyant clignote rapidement deux fois, le réseau est instable.

Comment réinitialiser l'appareil aux paramètres d'usine ?

Supprimez l'appareil dans l'application eWeLink. Cette action restaure les réglages d'usine.

Puis-je utiliser l'interrupteur avec Alexa ou Google Home ?

Oui, l'interrupteur est compatible avec les assistants vocaux via l'application eWeLink. Ajoutez le service eWeLink à votre assistant vocal et suivez les instructions de liaison.

Quel type de câblage est nécessaire ?

L'interrupteur nécessite un fil neutre et un fil sous tension. Assurez-vous que le câblage est correctement effectué. Pour des raisons de sécurité, faites appel à un professionnel qualifié.

Comment changer de réseau Wi-Fi ?

Appuyez longuement sur le bouton de configuration pendant 5 secondes jusqu'à ce que le voyant Wi-Fi clignote deux fois courtes puis une fois longue. L'appareil entre en mode d'association rapide. Vous pouvez alors le reconnecter à un nouveau réseau via l'application.

L'indicateur Wi-Fi reste allumé fixe, que cela signifie-t-il ?

Un voyant Wi-Fi vert fixe indique que l'appareil est connecté avec succès au réseau et au serveur.

Quelle est la puissance maximale supportée ?

La sortie supporte une charge maximale de 10 A sous 100-240 V CA, soit environ 2400 W pour une charge résistive.

L'interrupteur est-il compatible avec une télécommande 433 MHz ?

Le modèle BASICR2 ne prend pas en charge la télécommande 433,92 MHz. Seul le modèle RFR2 est compatible avec ces télécommandes.

MODE D'EMPLOI BASICR2 Sonoff

· Français---- 21-25

• Русский язык----31-35

· FCC Warning---- 41

· English----6-10

- Español---- -16-20

· Italiano---- 26-30

Instruction d'opération

1. Éteindre

ON OFF ON OFF ON OFF ON OFF

Pour éviter les électrocutions, prenez contact avec le revendeur ou un professionnel qualifié pour obtenir de l'aide pour l'installation et les réparations éventuelles! Veuillez ne pas toucher l'interrupteur pendant l'utilisation.

2. Instructions de câblage

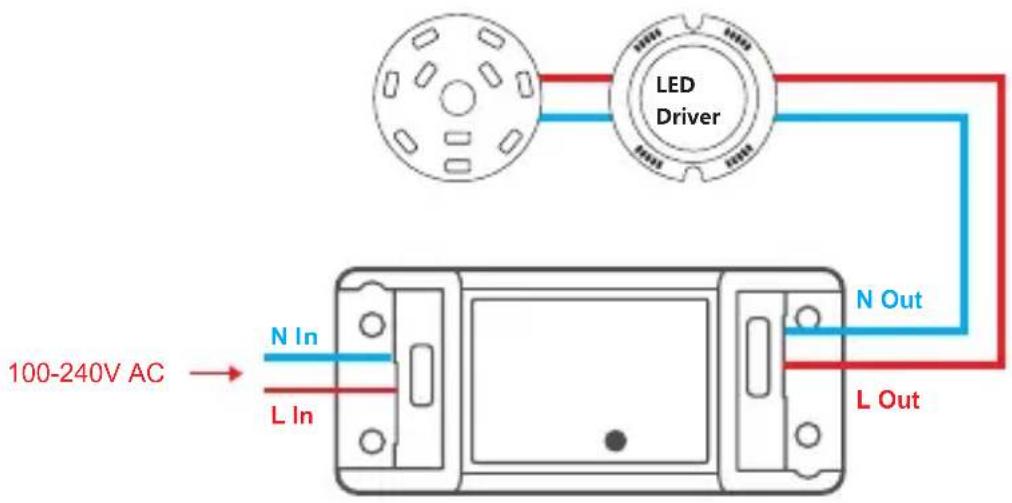

Instructions de câblage pour le plafonnier :

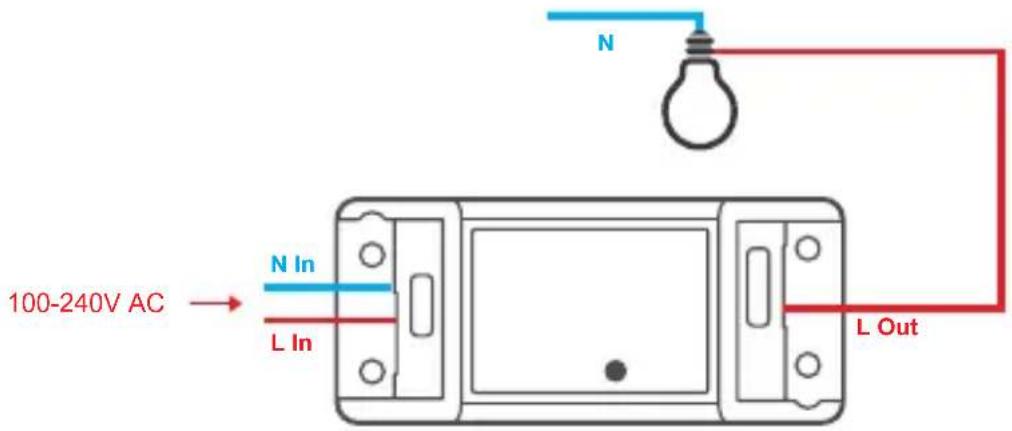

Instructions pour le câblage du fil sous tension:

Assurez-vous que le fil neutre et le fil sous tension sont correctement installés.

3. Télécharger l'application

eWeLink Download on the App Store GET IT ON Google Play

e eWeLink

Android™ & iOS

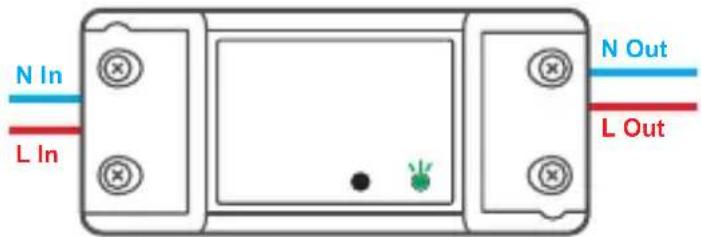

4. Allumer

Après allumage, l'appareil entre en mode d'association rapide (Touch) lors de l'utilisation initiale, Que l'indicateur DEL Wi-Fi clignote « deux fois rapidement puis une fois rapidement ».

L'appareil quitte le mode de jumelage rapide (Touch) s'il n'est pas jumelé dans les 3 minutes. Pour y revenir, appuyer longuement sur quell bouton de configuration 5 secondes jusqu'à ce que l'indicateur à DEL du Wi-Fi effectue un cycle de deux éclats courts et un éclat long puis relâcher.

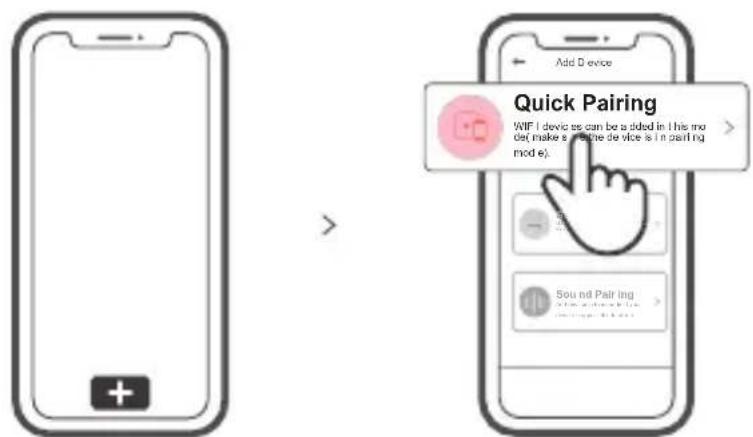

5. Ajouter l'appareil

Ta pez su r « + » e t sélection nez « Appa ira ge rapi de », p uis su ivez l'in vite sur l'ap plication.

Mode d'appairage compatible

Si vous ne parvenez pas à entrer en mode d'appairage rapide (Touch), veuillez essayer le « Mode d'appairage compatible » pour effectuer l'appairage.

1 Appuyez longuement sur le bouton de configuration pendant 5s jusqu'à ce que l'indicateur DEL Wi-Fi change en un cycle de deux clignotements courts et un clignotement long, puis relâchez. Appuyez longuement sur le bouton de configuration de pendant 5 secondes jusqu'à ce que le voyant DEL Wi-Fi clignote rapidement. Ensuite, l'appareil entre en mode d'appairage compatible.

2 Appuyez sur « + » et sélectionnez «Mode d'appairage compatible » sur l'APP. Sélectionner Wi-Fi SSID avec ITEAD-****** et entrer le mot de passe 12345678, puis retourner à l'APP eWeLink et appuyer sur «Suivant». Soyez patient jusqu'à ce que l'appairage soit terminé.

Caractéristiques techniques

Modèle	BASICR2/RFR2
Entrée	100-240V CA 50/60Hz 10A
Sortie	100-240V CA 50/60Hz Max. Load: 10A
Systèmes d'exploitation	Android & iOS
Wi-Fi	IEEE 802.11 b/g/n 2.4GHz
FR	433,92MHz
Matériel	PC V0
Dimensions	88x39x24mm

BASICR2 ne prend pas en charge la télécommande utilisant la fréquence 433,92 MHz.

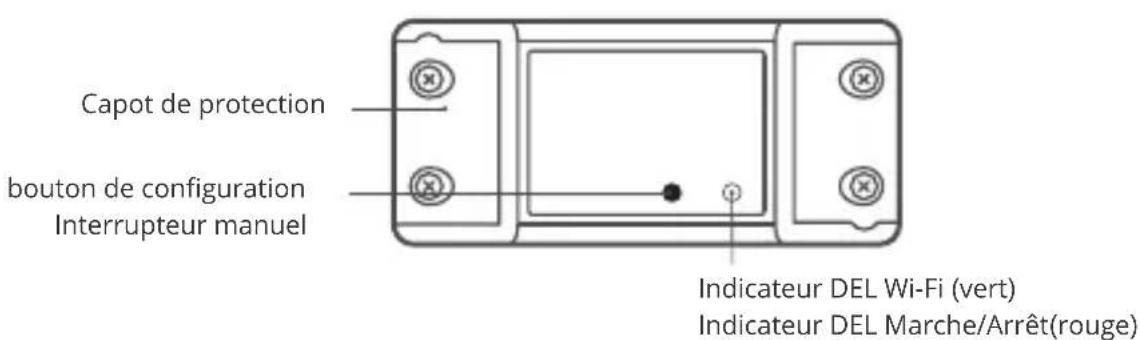

Présentation du produit

Capot de protection bouton de configuration Interrupteur manuel Indicateur DEL Wi-Fi (vert) Indicateur DEL Marche/Arrêt(rouge)

Le poids du dispositif est inférieur à 1 kg. Il est recommandé d'installer le dispositif à une hauteur inférieure à 2 m.

Wi-Fi Instruction d'état du voyant

Statut de l'indicateur Wi-Fi LED	Instruction d'état
Clignote (une longue et deux courtes)	Mode de couplage rapide
Est toujours allumée	L'appareil est connecté avec succès
Clignote rapidement	Mode d'appairage compatible
Clignote rapidement une fois	Impossible de trouver le routeur
Clignote rapidement deux fois	Connexion réussie au routeur, mais le Wi-Fi n'est pas connecté.
Clignote rapidement trois fois	Mise à jour

Caractéristiques

Permet d'allumer/éteindre une lampe de n'importe où, de planifier l'allumage/la mise hors tension et de partager le contrôle avec votre famille avec l'appli.

Appli télécommande

Planification

Contrôle vocal

Contrôle partagé Scènes intelligentes

État de synchronisation

Ajouter une caméra

Télécommande FR

État de mise sous tension

Contrôle via LAN

Association de la télécommande FR

RFR2 prend en charge la télécommande utilisant la bande de fréquence 433.92 MHz pour allumer/éteindre, et chaque canal peut être utilisé indépendamment. Le système permet la communication sans fil à courte portée, mais n'utilise pas le réseau Wi-Fi.

Méthodes d'association:

Appuyez sur le bouton de configuration pendant 3 s jusqu'à ce que le témoin à DEL du clignote rouge une fois, Appuyez ensuite sur le bouton de la télécommande que vous souhaitez associer.

Méthodes de désassociation:

Appuyez sur le bouton de configuration pendant 5 s jusqu'à que l'indicateur DEL rouge sur la télécommande clignote deux fois. Appuyez sur le bouton de la télécommande associée pour désassocier les boutons.

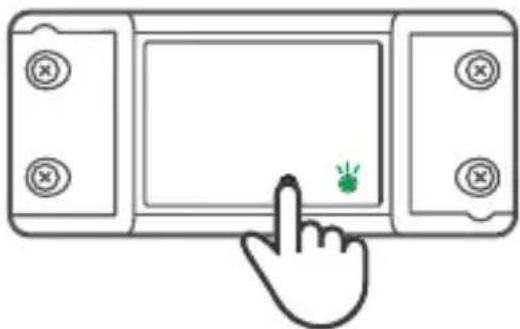

Réseau de commutation

Si vous devez changer de réseau, appuyez longtemps sur le bouton d'appairage pendant 5s jusqu'à ce que le voyant lumineux Wi-Fi change en un cycle de deux clignotements courts et un clignotement long, puis relâchez et l'appareil passe en mode de couplage rapide, puis vous pouvez à nouveau vous appairer.

Rétablissement des paramètres d'usine

La suppression de l'appareil sur l'application eWeLink indique que vous le restaurez aux réglages d'usine.

Problèmes courants

Q : Pourquoi mon appareil reste-t-il « Hors ligne » ?

A: Un appareil que vous venez d'ajouter requiert 1 à 2 minutes pour se connecter au Wi-Fi et au réseau. S'il reste hors ligne pendant une durée prolongée, voyez les informations données par l'indicateur Wi-Fi :

1. L'indicateur Wi-Fi vert clignote brièvement une fois par seconde. Cela indique que l'interrupteur ne réussit pas à se connecter à votre Wi-Fi.

① Il se peut que vous ayez saisit un mot de passe Wi-Fi incorrect.
② Peut-être que votre interrupteur est trop éloigné de votre router ou que votre environnement contient des interférences. Rapprochez l'interrupteur du router si possible. En cas d'échec, ajoutez-le de nouveau.
③ La fréquence Wi-Fi 5G n'est pas prise en charge.Seule la fréquence 2.4 GHz peut être utilisée.
④ Le filtrage d'adresse MAC est peut-être activé. Désactivez le filtrage MAC.

Si aucune des méthodes ci-dessus n'a résolu le problème, vous pouvez ouvrir le réseau de données mobile sur votre téléphone pour créer un point d'accès sans fil Wi-Fi, puis ensuite ajouter à nouveau l'appareil.

1. L'indicateur vert clignote rapidement deux fois par seconde, ce qui indique que l'interrupteur est connecté au Wi-Fi mais n'arrive pas à se connecter au serveur.

Vérifiez que le réseau fonctionne correctement. Si l'indicateur clignote deux fois rapidement, cela indique que votre réseau est instable, pas que le dispositif est en panne. Si votre réseau est normal, essayez essayez d'éteindre l'appareil et le redémarrer.
