4CHPROR3 - Maison intelligente Sonoff - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Interrupteur intelligent Wi-Fi 4 canaux avec télécommande RF 433 MHz
Marque	Sonoff
Modèle	4CHPROR3
Dimensions (L x l x h)	145 x 90 x 34 mm
Poids	Moins de 1 kg
Alimentation	100-240 V AC 50/60 Hz (DC : 9-23 V)
Charge maximale par canal	10 A / 2200 W
Charge maximale totale	40 A / 8800 W
Fréquence Wi-Fi	IEEE 802.11 b/g/n 2,4 GHz
Fréquence RF	433,92 MHz
Matériau du boîtier	PC V0 (ignifuge)
Température de fonctionnement	-10 °C à 40 °C
Humidité de fonctionnement	Non spécifiée (usage intérieur sec)
Systèmes d'exploitation compatibles	Android et iOS
Fonctions principales	Commande à distance via app eWeLink, programmation horaire, contrôle vocal (Alexa/Google Assistant), partage, scènes intelligentes, télécommande RF, inter-verrouillage, verrouillage automatique, rétroéclairage LED
Installation	Recommandée par un professionnel qualifié ; hauteur d'installation inférieure à 2 m
Entretien et nettoyage	Nettoyer avec un chiffon sec et non pelucheux ; ne pas utiliser de solvants
Sécurité	Débrancher l'alimentation avant toute intervention ; installation par électricien qualifié
Pièces détachées et réparabilité	Aucune pièce détachable par l'utilisateur ; contacter le revendeur ou un professionnel pour réparation
Contenu de l'emballage	Interrupteur, notice, accessoires de montage (non listés)

FOIRE AUX QUESTIONS - 4CHPROR3 Sonoff

Pourquoi mon appareil reste-t-il hors ligne ?

Un appareil nouvellement ajouté peut nécessiter 1 à 2 minutes pour se connecter au Wi-Fi et au serveur. S'il reste hors ligne, vérifiez l'indicateur LED Wi-Fi : un clignotement court par seconde indique un problème de connexion au routeur (mot de passe incorrect, distance trop grande, interférences, Wi-Fi 5 GHz non supporté, filtrage MAC actif). Un clignotement deux fois par seconde indique une connexion au routeur mais pas au serveur (réseau instable). Essayez de redémarrer l'appareil ou de créer un point d'accès mobile.

Comment savoir si mon appareil est connecté au Wi-Fi ?

L'indicateur LED Wi-Fi (bleu) reste allumé fixe lorsque l'appareil est connecté avec succès au Wi-Fi et au serveur. Un clignotement rapide (deux courts, un long) indique le mode d'appairage rapide. Un clignotement rapide continu indique le mode d'appairage compatible.

Comment associer l'appareil pour la première fois ?

Après avoir mis l'appareil sous tension, l'indicateur Wi-Fi clignote deux fois rapidement puis une fois lentement (mode d'appairage Touch). Ouvrez l'application eWeLink, appuyez sur '+' et sélectionnez 'Appairage rapide', puis suivez les instructions. Si vous ne parvenez pas à entrer dans ce mode, maintenez n'importe quel bouton d'association pendant 5 secondes jusqu'à ce que l'indicateur change, puis relâchez. Essayez ensuite le mode compatible.

Comment utiliser le mode d'appairage compatible ?

Maintenez n'importe quel bouton d'association pendant 5 secondes jusqu'à ce que l'indicateur Wi-Fi clignote rapidement. Appuyez sur '+' dans l'application et sélectionnez 'Mode d'appairage compatible'. Connectez-vous au réseau Wi-Fi 'ITEAD-******' avec le mot de passe '12345678', puis revenez à l'application et appuyez sur 'Suivant'. Patientez jusqu'à la fin de l'appairage.

Comment appairer une télécommande RF 433 MHz ?

Maintenez le bouton de la chaîne souhaitée sur l'appareil pendant 3 secondes jusqu'à ce que l'indicateur Wi-Fi devienne rouge et clignote une fois rapidement. Relâchez, puis appuyez brièvement sur le bouton correspondant de la télécommande. Si l'indicateur rouge clignote à nouveau une fois rapidement, l'appairage est réussi. Pour désappairer, maintenez le bouton de chaîne pendant 5 secondes jusqu'à deux clignotements rouges, puis appuyez sur le bouton télécommande.

Comment réinitialiser l'appareil aux paramètres d'usine ?

Supprimez simplement l'appareil dans l'application eWeLink. Cela le restaure aux réglages d'usine. Vous pouvez également maintenir le bouton d'association pendant 5 secondes pour entrer en mode d'appairage, mais la suppression dans l'application est la méthode recommandée.

Puis-je utiliser le Wi-Fi 5 GHz ?

Non, l'appareil ne prend en charge que le Wi-Fi 2,4 GHz (IEEE 802.11 b/g/n). Assurez-vous que votre routeur diffuse un réseau 2,4 GHz ou désactivez la bande 5 GHz temporairement lors de l'appairage.

Que faire si l'indicateur Wi-Fi clignote deux fois rapidement ?

Cela signifie que l'appareil est connecté au routeur mais ne parvient pas à se connecter au serveur. Vérifiez la stabilité de votre connexion Internet. Si le réseau fonctionne, redémarrez l'appareil (éteignez puis rallumez). Si le problème persiste, votre fournisseur d'accès peut bloquer certains ports ; contactez-le.

Comment changer de réseau Wi-Fi ?

Maintenez n'importe quel bouton d'association pendant 5 secondes jusqu'à ce que l'indicateur Wi-Fi clignote en cycle (deux courts, un long). Relâchez, l'appareil passe en mode d'appairage rapide. Ouvrez l'application eWeLink et ajoutez à nouveau l'appareil sur le nouveau réseau.

L'appareil prend-il en charge la commande vocale ?

Oui, via l'application eWeLink, il est compatible avec les assistants vocaux tels qu'Amazon Alexa et Google Assistant. Vous devez d'abord configurer l'appareil dans l'application, puis lier votre compte eWeLink à votre assistant vocal.

MODE D'EMPLOI 4CHPROR3 Sonoff

Instruction d'opération

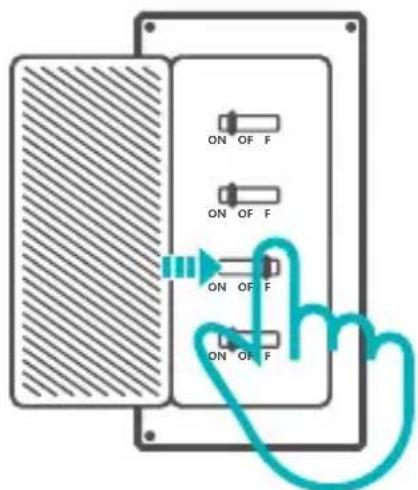

1. Éteindre

Pour éviter les électrocutions, prenez contact avec le revend e ur ou un professionnel qualifié pour obtenir de l'aide pour l'installation et les réparations éventuelles!

2. Instructions de câblage

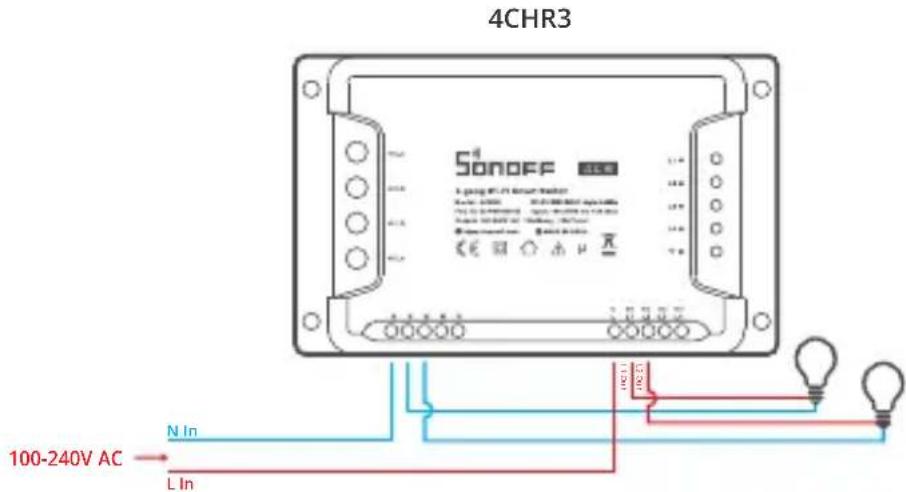

Schéma de câblage de la lampe de contrôle:

4CHR3 Sonoff N In 100-240V AC L In 100-240V AC 100-240V AC 100-240V AC 100-240V AC 100-240V AC 100-240V AC 100-240V AC 100-240V AC 100-240V AC 100-240V AC 100-240V 100-240V 100-240V 100-240V 100-240V 100-240V 100-240V 100-240V 100-240V 100-240V 100-240V 100-240V

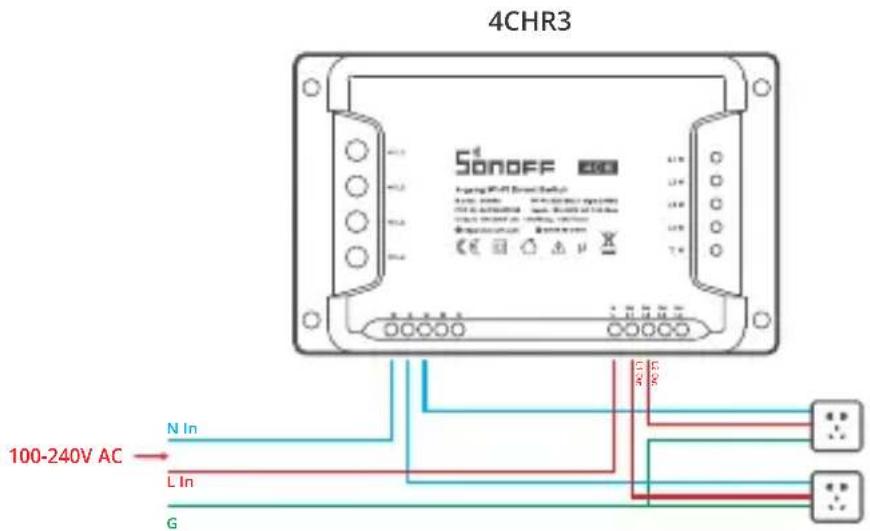

Schéma de câblage de la prise de contrôle(s'il n'y a pas de prise de terre, la ligne de masse peut être déconnectée):

Assurez-vous que la connexion de la ligne est correcte.

3. Télécharger l'application

eWeLink Download on the App Store GET IT ON Google Play

e eWeLink

Android™ & iOS

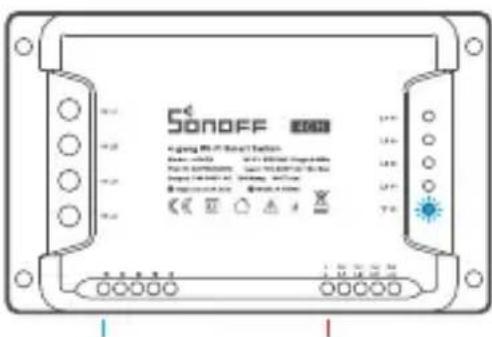

4. Allumer

Sonoff 8000 + - + - - + - + - - + - + - - + - + - - + - + - - + - + - - + - + - - + - + - - + - + - - + - + - - + - + - - + - + - - + - + - - + - + - - + - + - - + - + - - + - + - - + - + - - + - + - - + - + - - + - + - - - + - + - - + - + - - + - + - - + - + - - + - + - - + - + - - + - + - - + - + - - + - + - - + - + - - + - + - - + - + - - + - + - - + - + - - + - + - - + - + - - + - + - - + - + - - + - + - - + - × + × + × + × + × + × + × + × + × + × + × + × + × + × + × + × + × + × + × + × + × + × + × + × + × + × + × + × + × + × + × + × + × + × + ○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○

Après allumage, l'appareil entre en mode d'association rapide (Touch) lors de l'utilisation initiale, Que l'indicateur DEL Wi-Fi clignote « deux fois rapidement puis une fois rapidement ».

L'appareil quitte le mode de jumelage rapide (Touch) s'il n'est pas jumelé dans les 3 minutes. Pour y revenir, maintenez sur n'importe quell bouton d'association 5 secondes jusqu'à ce que l'indicateur à DEL du Wi-Fi effectue un cycle de deux éclats courts et un éclat long puis relâcher.

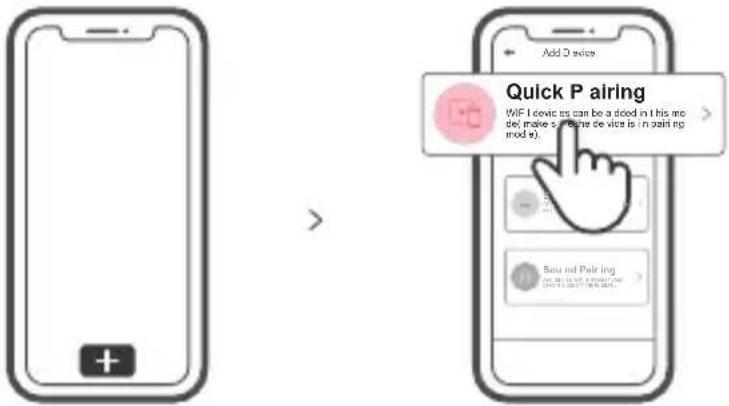

5. Ajouter l'appareil

Tapez sur « + » et sélectionnez « Appairage rapide », puis suivez l'invite sur l'application.

Mode d'appairage compatible

Si vous ne parvenez pas à entrer en mode d'appairage rapide (Touch), veuillez essayer le « Mode d'appairage compatible » pour effectuer l'appairage.

1 Appuyez longuement sur le Bouton d'association de any pendant 5s jusqu'à ce que l'indicateur DEL Wi-Fi change en un cycle de deux clignotements courts et un clignotement long, puis relâchez. Appuyez longuement sur le Bouton d'association de any pendant 5 secondes jusqu'à ce que le voyant DEL Wi-Fi clignote rapidement. Ensuite, l'appareil entre en mode d'appairage compatible.

2 Appuyez sur « + » et sélectionnez «Mode d'appairage compatible » sur l'APP. Sélectionner Wi-Fi SSID avec ITEAD-****** et entrer le mot de passe 12345678, puis retourner à l'APP eWeLink et appuyer sur «Suivant». Soyez patient jusqu'à ce que l'appairage soit terminé.

Caractéristiques techniques

Modèle	4CHR3/4CHPROR3
Entrée	4CHR3: 100-240V AC 50/60Hz4CHPROR3: 100-240V AC 50/60Hz (DC: 9-23V)
Chargement Max.	4CHR3: 10A/2200W/gang 16A/3500W/Total4CHPROR3: 10A/2200W/gang 40A/8800W/Total
FR	433.92MHz
Wi-Fi	IEEE 802.11 b/g/n 2.4GHz
Systèmes d'exploitation	Android & iOS
Température de travail	-10°C~40°C
Matériel	PC V0
Dimensions	145x90x34mm

4CHR3 ne prend pas en charge la télécommande utilisant la fréquence 433,92 MHz.

Présentation du produit

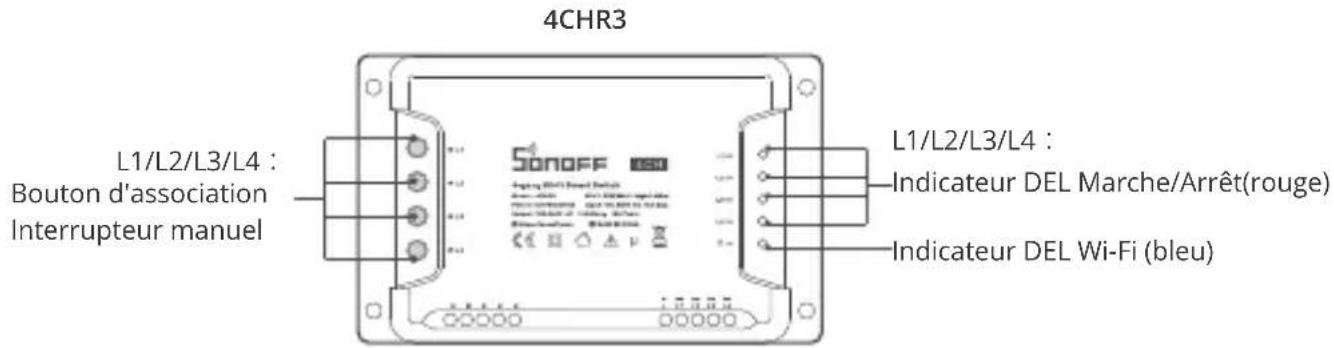

4CHR3 L1/L2/L3/L4 : Bouton d'association Interrupteur manuel Sonoff L1/L2/L3/L4 : Indicateur DEL Marche/Arrêt(rouge) Indicateur DEL Wi-Fi (bleu)

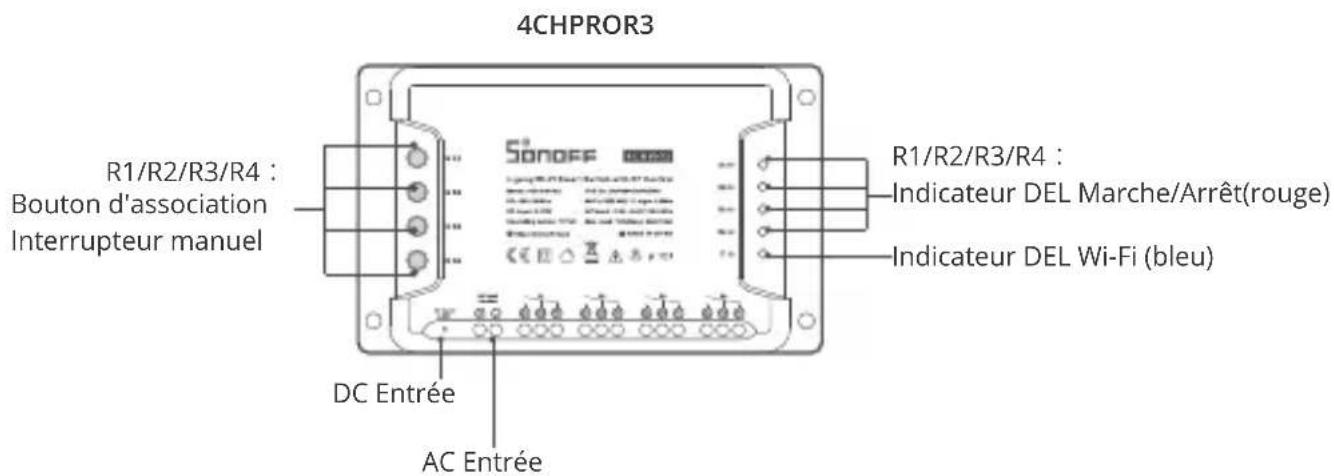

4CHPROR3 R1/R2/R3/R4 : Bouton d'association Interrupteur manuel Sonoff R1/R2/R3/R4 : Indicateur DEL Marche/Arrêt(rouge) Indicateur DEL Wi-Fi (bleu) DC Entrée AC Entrée

Le poids du dispositif est inférieur à 1 kg.

Il est recommandé d'installer le dispositif à une hauteur inférieure à 2 m.

Wi-Fi Instruction d'état du voyant

Statut de l'indicateur Wi-Fi LED	Instruction d'état
Clignote (une longue et deux courtes)	Mode de couplage rapide
Est toujours allumée	L'appareil est connecté avec succès
Clignote rapidement	Mode d'appairage compatible
Clignote rapidement une fois	Impossible de trouver le routeur
Clignote rapidement deux fois	Connexion réussie au routeur, mais le Wi-Fi n'est pas connecté.
Clignote rapidement trois fois	Mise à jour

Caractéristiques

Cet appareil est un commutateur intelligent Wi-Fi 4 groupes avec verrouillage automatique, inter-verrouillage et enchevêtrement qui vous permet d'allumer et d'éteindre à distance les appareils connectés via votre téléphone intelligent, de programmer l'allumage ou l'extinction, de les partager avec votre famille pour les contrôler ensemble.

Appli télécommande

Planification Contrôle vocal Contrôle partagé

Scènes intelligentes

Télécommande FR

État de mise sous tension

Ajouter une caméra

Contrôle via LAN

Association de la télécommande FR

4CHPROR3 prend en charge la télécommande utilisant la bande de fréquence 433.92 MHz pour allumer/éteindre, et chaque canal peut être utilisé indépendamment. Le système permet la communication sans fil à courte portée, mais n'utilise pas le réseau Wi-Fi.

Méthodes d'association :

Appuyez longuement sur le bouton de changement de chaîne à apparier pendant 3 s jusqu'à ce que l'indicateur LED Wi-Fi devienne rouge et «clignote rapidement une fois» et relâchez-le, puis appuyez brièvement sur le bouton à apparier de la télécommande. Si l'indicateur LED Wi-Fi devient rouge et « clignote rapidement une fois », cela indique que le pairage est réussi.

Méthodes de désassociation :

Appuyez longuement sur le bouton de changement de chaîne à supprimer pendant 5 s jusqu'à ce que l'indicateur LED Wi-Fi devienne rouge et « clignote rapidement deux fois » et relâchez-le, puis appuyez brièvement sur le bouton à supprimer de la télécommande. Si l'indicateur LED Wi-Fi devient rouge et « clignote rapidement une fois », cela indique que le code est effacé.

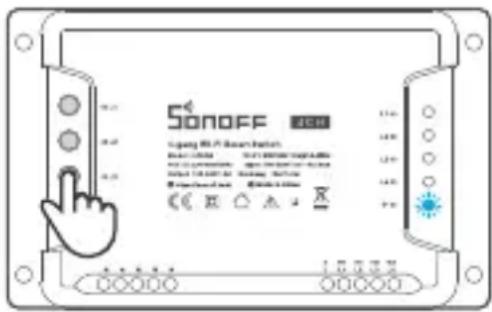

Réseau de commutation

Si vous devez changer de réseau, maintenez sur n'importe quell boutond'appairage pendant 5s jusqu'à ce que le voyant lumineux Wi-Fi change en un cycle de deux clignotements courts et un clignotement long, puis relâchez et l'appareil passe en mode de couplage rapide, puis vous pouvez à nouveau vous appairer.

Sonoff Ligging BLA Sensor Inverter Sonic 12000 Sonic 12000 Sonic 12000 Sonic 12000 Sonic 12000 Sonic 12000 Sonic 12000 Sonic 12000 Sonic 12000 Sonic 12000 Sonic 12000 Sonic 12000

Rétablissement des paramètres d'usine

La suppression de l'appareil sur l'application eWeLink indique que vous le restaurez aux réglages d'usine.

Problèmes courants

Q : Pourquoi mon appareil reste-t-il « Hors ligne » ?

A: Un appareil que vous venez d'ajouter requiert 1 à 2 minutes pour se connecter au Wi-Fi et au réseau. S'il reste hors ligne pendant une durée prolongée, voyez les informations données par l'indicateur Wi-Fi :

1. L'indicateur Wi-Fi bleu clignote brièvement une fois par seconde. Cela indique que l'interrupteur ne réussit pas à se connecter à votre Wi-Fi.

① Il se peut que vous ayez saisit un mot de passe Wi-Fi incorrect.
② Peut-être que votre interrupteur est trop éloigné de votre router ou que votre environnement contient des interférences. Rapprochez l'interrupteur du router si possible. En cas d'échec, ajoutez-le de nouveau.
③ La fréquence Wi-Fi 5G n'est pas prise en charge. Seule la fréquence 2.4 GHz peut être utilisée.
④ Le filtrage d'adresse MAC est peut-être activé. Désactivez le filtrage MAC.

Si aucune des méthodes ci-dessus n'a résolu le problème, vous pouvez ouvrir le réseau de données mobile sur votre téléphone pour créer un point d'accès sans fil Wi-Fi, puis ensuite ajouter à nouveau l'appareil.

1. L'indicateur bleu clignote rapidement deux fois par seconde, ce qui indique que l'interrupteur est connecté au Wi-Fi mais n'arrive pas à se connecter au serveur.

Vérifiez que le réseau fonctionne correctement. Si l'indicateur clignote deux fois rapidement, cela indique que votre réseau est instable, pas que le dispositif est en panne. Si votre réseau est normal, essayez essayez d'éteindre l'appareil et le redémarrer.
