Dual R3 - Casa intelligente Sonoff - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Interruttore intelligente Wi-Fi doppio relè con monitoraggio della potenza
Marca	Sonoff
Modello	Dual R3
Alimentazione	100-240 V CA, 50/60 Hz, 15 A max
Potenza massima totale	3300 W / 15 A
Potenza massima per via	2200 W / 10 A
Carico motore max	240 W / 1 A
Connettività	Wi-Fi 2,4 GHz IEEE 802.11 b/g/n, Bluetooth per abbinamento
Sistemi operativi	Android e iOS
Numero di vie	2
Temperatura di funzionamento	-10 °C a 40 °C
Materiale del contenitore	PC V0 (ignifugo)
Dimensioni	54 x 49 x 24 mm
Peso	Meno di 1 kg
Funzioni principali	Telecomando, programmazione, controllo condiviso, scene intelligenti, sincronizzazione dello stato, monitoraggio della potenza, protezione da sovraccarico, avanzamento lento, stato di accensione, controllo via LAN
Modalità di funzionamento	Interruttore, motore, contatore (selezionabile nell'app eWeLink)
Indicatore LED Wi-Fi	Lampeggio veloce (abbinamento), fisso (connesso), lampeggio lento (errore)
Installazione	Altezza consigliata inferiore a 2 m, richiede filo neutro e fase
Manutenzione e pulizia	Pulire con un panno asciutto e non abrasivo. Non utilizzare solventi. Scollegare prima della pulizia.
Sicurezza	Spegnere l'interruttore automatico prima dell'installazione. Non toccare sotto tensione. Rivolgersi a un professionista qualificato.
Riparabilità	Apparecchio non riparabile dall'utente. Contattare il servizio post-vendita o un professionista.

Domande frequenti - Dual R3 Sonoff

Come ripristinare il dispositivo Dual R3 alle impostazioni di fabbrica?

Per ripristinare, elimina il dispositivo nell'app eWeLink. Questo ripristina automaticamente le impostazioni di fabbrica. Puoi anche tenere premuto il pulsante di configurazione per 5 secondi finché il LED Wi-Fi non lampeggia (due lampeggi brevi poi uno lungo) per entrare in modalità abbinamento.

Come mettere il dispositivo in modalità abbinamento?

Dopo l'accensione, il dispositivo entra automaticamente in modalità abbinamento Bluetooth per 3 minuti. Altrimenti, tieni premuto il pulsante di configurazione per 5 secondi finché il LED Wi-Fi non lampeggia in ciclo 'due brevi, uno lungo', poi rilascia.

Cosa fare se il dispositivo rimane offline?

Verifica che il Wi-Fi sia a 2,4 GHz (il 5 GHz non è supportato), che la password sia corretta, che il dispositivo sia vicino al router e che il filtraggio MAC sia disattivato. Se il LED lampeggia due volte rapidamente, la rete è instabile. Riavvia il dispositivo e il router.

Come scegliere la modalità di funzionamento (interruttore, motore, contatore)?

Nell'app eWeLink, dopo aver abbinato il dispositivo, vai nelle impostazioni del Dual R3 e seleziona la modalità corrispondente al tuo dispositivo collegato: interruttore (pulsante o interruttore a levetta), motore (interruttore momentaneo) o contatore.

Posso utilizzare un interruttore fisico con il Dual R3?

Sì, collega un interruttore fisico ai terminali S1 e/o S2. Quindi, nell'app eWeLink, seleziona la modalità appropriata (interruttore momentaneo o a levetta) affinché il controllo funzioni correttamente.

Qual è il carico massimo per via e totale?

Ogni via supporta fino a 2200 W / 10 A e il carico totale non deve superare 3300 W / 15 A. Per i carichi motore, il limite è 240 W / 1 A.

Come collegare due interruttori per una doppia accensione?

Per un doppio controllo bidirezionale, collega due interruttori SPDT ai terminali S1 e S2, quindi imposta la modalità su 'bordo' nell'app eWeLink. Segui lo schema di cablaggio fornito nel manuale.

Il Dual R3 funziona con Wi-Fi 5 GHz?

No, il dispositivo funziona solo sulla rete Wi-Fi 2,4 GHz (IEEE 802.11 b/g/n). Assicurati che il tuo router trasmetta questa rete.

Come cambiare rete Wi-Fi?

Tieni premuto il pulsante di abbinamento per 5 secondi finché il LED Wi-Fi non lampeggia in ciclo 'due brevi, uno lungo'. Rilascia, quindi il dispositivo entra in modalità abbinamento. Utilizza l'app eWeLink per riconnetterlo a una nuova rete.

Cosa significano i diversi lampeggi del LED Wi-Fi?

- Lampeggio veloce (uno lungo, due brevi): modalità abbinamento rapido. - Fisso: connesso con successo. - Lampeggio veloce una volta: impossibile trovare il router. - Lampeggio veloce due volte: connesso al router ma non al server. - Lampeggio veloce tre volte: aggiornamento in corso.

MANUALE UTENTE Dual R3 Sonoff

Istruzioni per l'uso

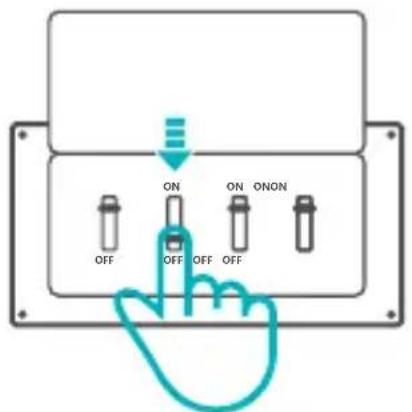

1. Spegnimento

⚠ Per evitare scosse elettriche, consultare il rivenditore o un professionista qualificato per assistenza durante l'installazione e la riparazione! Non toccare l'interruttore durante l'uso.

2. Istruzioni per il cablaggio

Modalità motore:

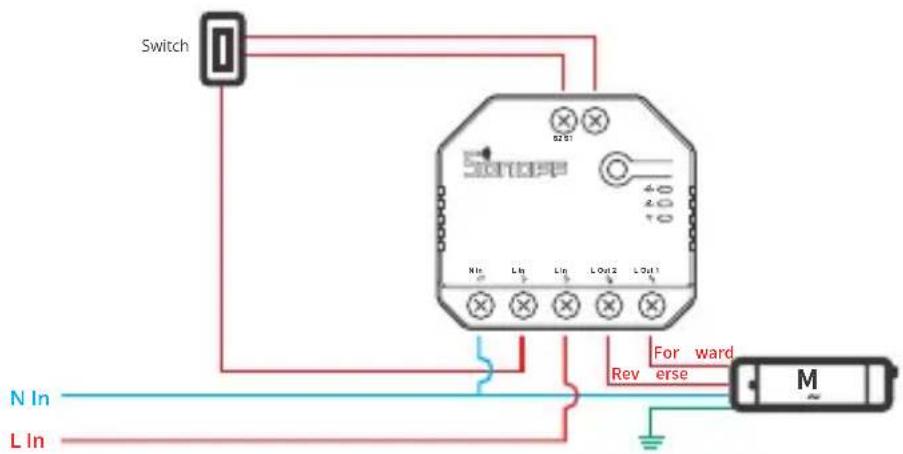

① Interruttore momentaneo:

Collegare a S1 o S2 per il controllo intelligente dei dispositivi collegati; collegare a S1 e S2 per il controllo intelligente bidirezionale.

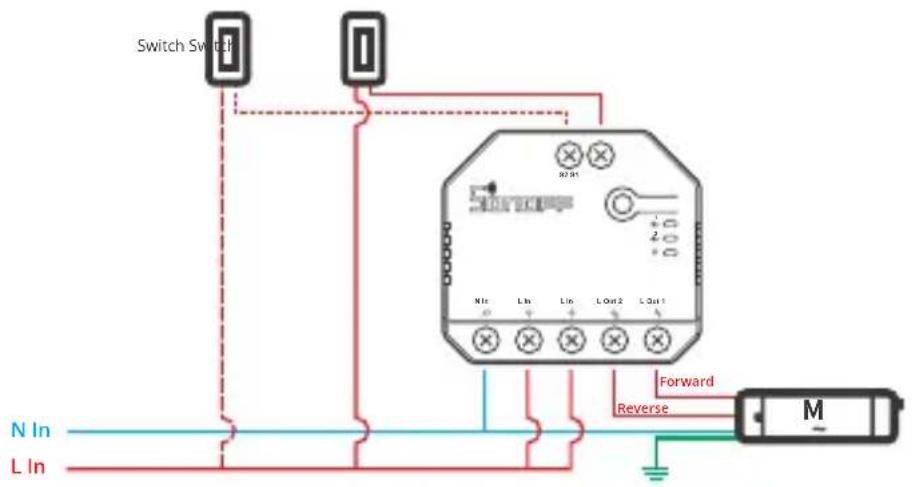

② Interruttore momentaneo a doppio relè/Interruttore a bilanciere a 3 canali:

Istruzioni per il collegamento della lampada:

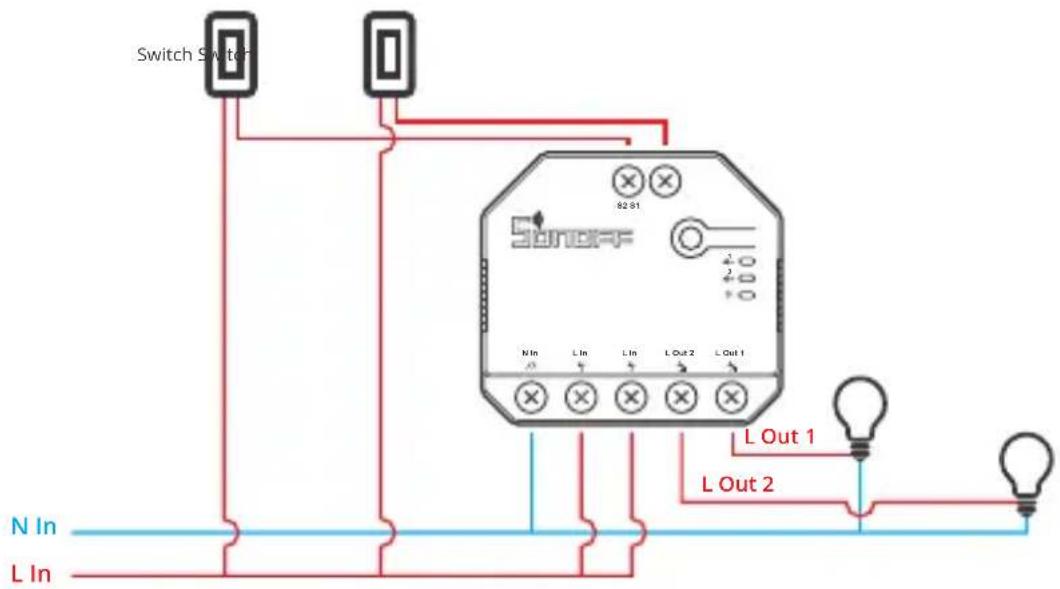

① Per abilitare il controllo a doppio relè, S1 e S2 devono essere collegati all'interruttore a pulsante nella modalità a impulsi o all'interruttore a bilanciere nella modalità edge:

② Collegare gli interruttori SPDT nella modalità edge per ottenere il doppio controllo a due vie:

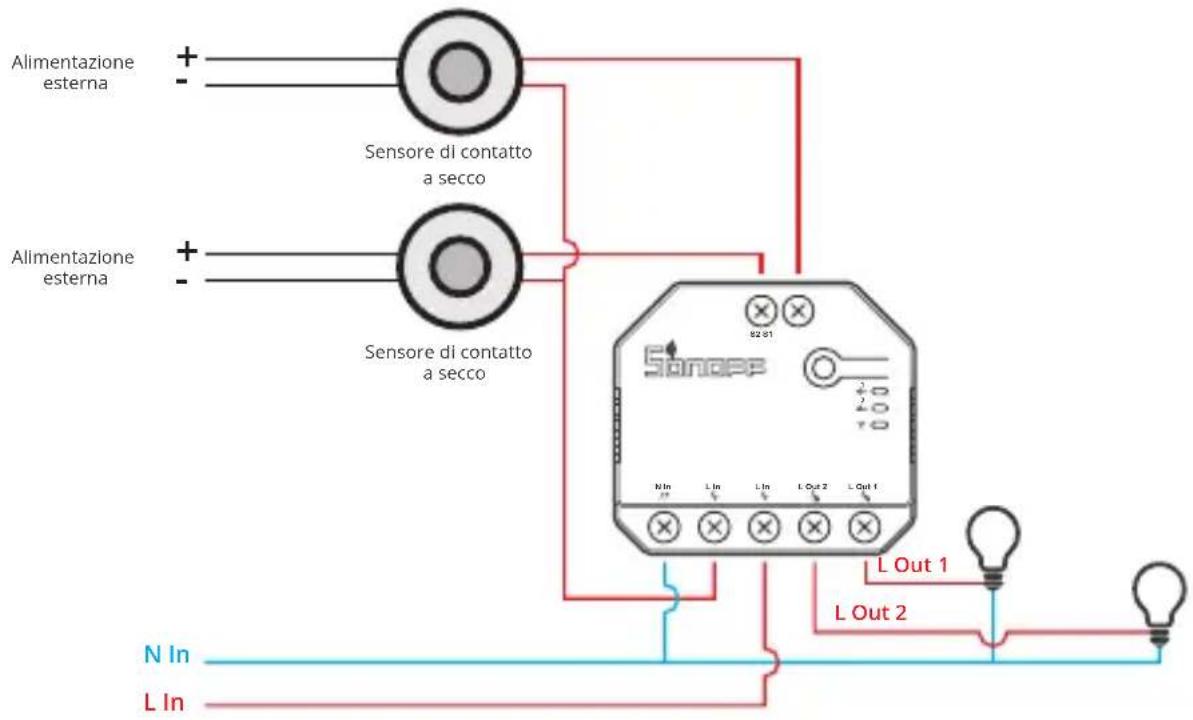

③ Collegare i sensori di contatto a secco nella seguente modalità:

Assicurarsi che il collegamento del cavo di neutro e del cavo di fase sia corretto.
Il dispositivo lavora normalmente anche se S1/S2 non sono collegati a un interruttore fisico della luce.
Se S1/S2 sono collegati a un interruttore fisico della luce, è necessario selezionare la corrispondente modalità di lavoro standard nell'APP eWeLink.

3. Scarica la APP

Android™ & iOS

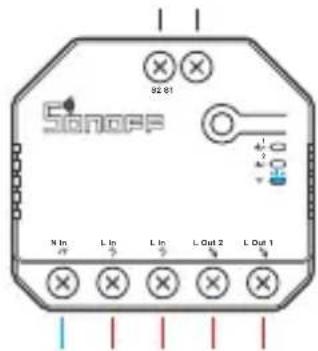

4. Accensione

Dopo l'accensione, il dispositivo entrerà nella modalità di associazione Bluetooth durante il primo utilizzo, l'indicatore LED del Wi-Fi passa a "un ciclo di due lampeggi brevi e uno lungo".

Il dispositivo uscirà dalla modalità di associazione Bluetooth se non abbinato entro 3 minuti. Se avete necessità di effettuare nuovamente l'accesso, premere a lungo il pulsante di accoppiamento 5 sec fino a quando la spia LED del Wi-Fi lampeggia ciclicamente due volte velocemente ed una volta a lungo, quindi rilasciare.

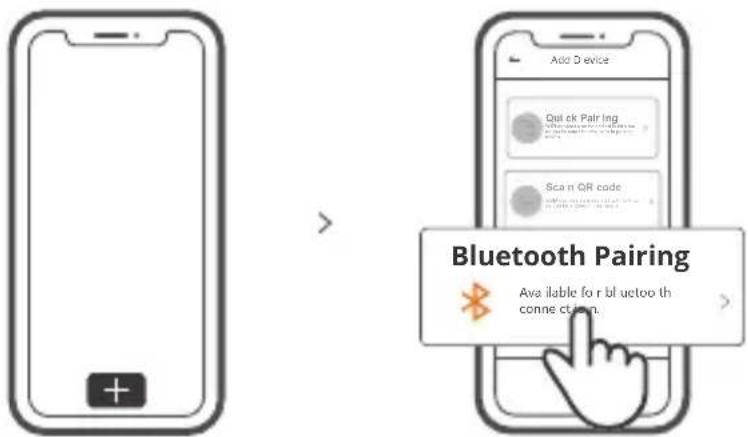

5. Aggiungere il dispositivo

Toccare "+" e selezionare "Associazione Bluetooth", quindi procedere seguendo le indicazioni dell'APP.

Specifiche

Modello	DUALR3
Ingresso	100-240V AC 50/60Hz 15A massima.
Uscita	100-240V AC 50/60Hz
Potenza massima.	2200W/10A/Canale 3300W/15A/Totale
Potenza motore	10-240W/1A
Standard Wi-Fi	IEEE 802.11 b/g/n 2.4GHz
Sistemi operativi	Android & iOS
Numero di canali	2
Temperatura di funzionamento	-10°C~40°C
Materiali	PC V0
Dimensioni	54x49x24mm

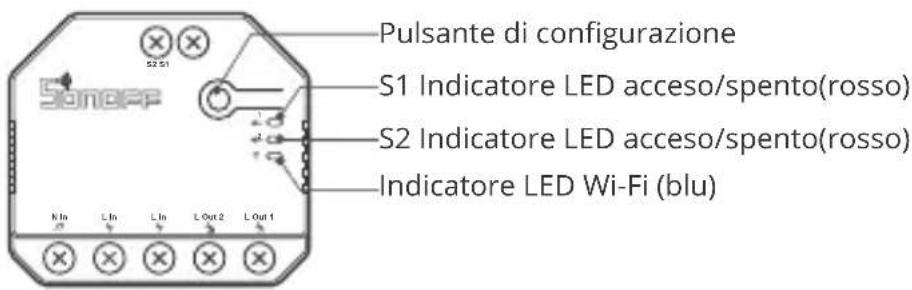

Introduzione al prodotto

Il peso del dispositivo è inferiore a 1 kg.

Si raccomanda un'altezza di installazione inferiore a 2 m.

Istruzioni sullo stato dell'indicatore Wi-Fi LED

	Istruzioni sullo statoStato dell'indicatore Wi-Fi LED
Il LED blu un ciclo di due lampeggi brevi e uno lungo	Modalità di accoppiamento rapido
Il LED blu costantemente accesa	Il collegamento del dispositivo è stato eseguito correttamente
Il LED blu che lampeggia rapidamente	Modalità di accoppiamento compatibile
Il LED blu che lampeggia rapidamente una volta sola	Impossibile trovare il router
Il LED blu che lampeggia rapidamente per due volte	Il collegamento con il router è stato eseguito correttamente ma al server non è connesso.
Il LED blu che lampeggia rapidamente per tre volte	Aggiornamento

Modalità di funzionamento

Dopo aver eseguito con successo l'associazione, selezionare la modalità corrispondente tra la modalità interruttore, motore e contatore in base al dispositivo collegato. Si prega di controllare le istruzioni dettagliate per le modalità di funzionamento sull'applicazione eWeLink.

Caratteristiche

Que s t o dispo s i tiv o è un inter r u tto re int e l lig e n te Wi-F i c o n m o n ito ra g g io dell'alimentazione che consente di accendere/spegnere il dispositivo da remoto, programmarlo o condividerlo con la famiglia per controllarlo insieme.

Telecomando via APP

Programmazione

Controllo della condivisione

Scene intelligenti Stato della sincronizzazione

Monitoraggio della potenza

Protezione da sovraccarico

Controllo LANStato di a

Rete di commutazione

Se è necessario commutare la rete, premere a lungo il pulsante di accoppiamento per 5s fino a quando l'indicatore LED Wi-Fi inizia a lampeggiare ciclicamente con 2 brevi accensioni e una più lunga e quindi si spegne. Il dispositivo entra in modalità di accoppiamento rapido ; a questo punto è possibile eseguire di nuovo l'associazione.

Ripristino impostazioni di fabbrica

La cancellazione del dispositivo sull'applicazione eWeLink indica il ripristino delle impostazioni di fabbrica.

Problemi comuni

D: Perché il mio dispositivo rimane "Offline"?

R: Il dispositivo appena aggiunto ha bisogno di 1 - 2 minuti per connettersi al Wi-Fi e alla rete. Se rimane offline per un lungo periodo, individuare il problema in base allo stato dell'indicatore Wi-Fi blu:

1. L'indicatore blu Wi-Fi lampeggia velocemente una volta al due secondi, il che significa che l'interruttore non è riuscito a connettersi al Wi-Fi:

① Forse è stata inserita una password del Wi-Fi sbagliata.
② Forse c'è troppa distanza tra l'interruttore e il proprio router o l'ambiente causa interferenze, provare ad avvicinare il router. Se non funziona, effettuare nuovamente l'operazione di accoppiamento.
③ La rete Wi-Fi 5G non è supportata, mentre è supportata solo la rete wireless a 2,4 GHz.
④ Forse il filtro degli indirizzi MAC è aperto. Nel caso, disattivarlo.

Se nessuno dei suggerimenti di cui sopra ha risolto il problema, è possibile aprire la rete dati mobile sul telefono per creare un hotspot Wi-Fi, quindi aggiungere nuovamente il dispositivo.

1. L'indicatore blu lampeggia velocemente due volte al due secondi, il che significa che il dispositivo è connesso al Wi-Fi ma non è riuscito a connettersi al server. Verificare che la rete sia sufficientemente stabile. Se il doppio lampeggio si verifica frequentemente, significa che si cerca di accedere a una rete instabile e non si tratta di un problema del prodotto. Se la rete è normale, provare a spegnere il dispositivo per riavviare l'interruttore.
