Tipo de producto	Interruptor inteligente Wi-Fi de doble relé con monitoreo de potencia
Marca	Sonoff
Modelo	Dual R3
Alimentación	100-240 V CA, 50/60 Hz, 15 A máx.
Potencia máxima total	3300 W / 15 A
Potencia máxima por vía	2200 W / 10 A
Carga máxima del motor	240 W / 1 A
Conectividad	Wi-Fi 2,4 GHz IEEE 802.11 b/g/n, Bluetooth para emparejamiento
Sistemas operativos	Android e iOS
Número de vías	2
Temperatura de funcionamiento	-10 °C a 40 °C
Material de la carcasa	PC V0 (ignífugo)
Dimensiones	54 x 49 x 24 mm
Peso	Menos de 1 kg
Funciones principales	Control remoto, programación, control compartido, escenas inteligentes, sincronización de estado, monitoreo de potencia, protección contra sobrecargas, avance lento, estado de encendido, control por LAN
Modos de funcionamiento	Interruptor, motor, contador (seleccionable en la aplicación eWeLink)
Indicador LED Wi-Fi	Parpadeo rápido (emparejamiento), fijo (conectado), parpadeo lento (error)
Instalación	Altura recomendada inferior a 2 m, requiere cable neutro y fase
Mantenimiento y limpieza	Limpiar con un paño seco y no abrasivo. No usar disolventes. Desconectar antes de limpiar.
Seguridad	Apagar el disyuntor antes de la instalación. No tocar bajo tensión. Llamar a un profesional calificado.
Reparabilidad	Dispositivo no reparable por el usuario. Contactar al servicio posventa o a un profesional.

Preguntas frecuentes - Dual R3 Sonoff

¿Cómo restablecer el dispositivo Dual R3 a la configuración de fábrica?

Para restablecer, elimine el dispositivo en la aplicación eWeLink. Esto restaura la configuración de fábrica automáticamente. También puede presionar prolongadamente el botón de configuración durante 5 segundos hasta que el indicador Wi-Fi parpadee (dos parpadeos cortos y luego uno largo) para entrar en modo de emparejamiento.

¿Cómo poner el dispositivo en modo de emparejamiento?

Después de encender, el dispositivo entra automáticamente en modo de emparejamiento Bluetooth durante 3 minutos. De lo contrario, presione prolongadamente el botón de configuración durante 5 segundos hasta que el indicador Wi-Fi parpadee en ciclo 'dos cortos, uno largo', luego suelte.

¿Qué hacer si el dispositivo permanece fuera de línea?

Verifique que el Wi-Fi esté en 2,4 GHz (5 GHz no es compatible), que la contraseña sea correcta, que el dispositivo esté cerca del enrutador y que el filtrado MAC esté desactivado. Si el indicador parpadea dos veces rápidamente, la red es inestable. Reinicie el dispositivo y el enrutador.

¿Cómo elegir el modo de funcionamiento (interruptor, motor, contador)?

En la aplicación eWeLink, después de emparejar el dispositivo, vaya a la configuración del Dual R3 y seleccione el modo correspondiente a su dispositivo conectado: interruptor (pulsador o conmutador), motor (interruptor momentáneo) o contador.

¿Puedo usar un interruptor físico con el Dual R3?

Sí, conecte un interruptor físico a los terminales S1 y/o S2. Luego, en la aplicación eWeLink, seleccione el modo adecuado (interruptor momentáneo o conmutador) para que el control funcione correctamente.

¿Cuál es la carga máxima por vía y total?

Cada vía soporta hasta 2200 W / 10 A, y la carga total no debe exceder 3300 W / 15 A. Para cargas de motor, el límite es de 240 W / 1 A.

¿Cómo conectar dos interruptores para un doble encendido?

Para un control bidireccional doble, conecte dos interruptores SPDT a los terminales S1 y S2, luego configure el modo en 'borde' en la aplicación eWeLink. Siga el diagrama de cableado proporcionado en el manual.

¿El Dual R3 funciona con Wi-Fi de 5 GHz?

No, el dispositivo funciona solo en la red Wi-Fi de 2,4 GHz (IEEE 802.11 b/g/n). Asegúrese de que su enrutador emita esta red.

¿Cómo cambiar de red Wi-Fi?

Presione prolongadamente el botón de emparejamiento durante 5 segundos hasta que el indicador Wi-Fi parpadee en ciclo 'dos cortos, uno largo'. Suelte, luego el dispositivo entra en modo de emparejamiento. Use la aplicación eWeLink para reconectarlo a una nueva red.

¿Qué significan los diferentes parpadeos del indicador Wi-Fi?

- Parpadeo rápido (uno largo, dos cortos): modo de emparejamiento rápido. - Fijo: conectado exitosamente. - Parpadeo rápido una vez: no se puede encontrar el enrutador. - Parpadeo rápido dos veces: conectado al enrutador pero no al servidor. - Parpadeo rápido tres veces: actualización en curso.

MANUAL DE USUARIO Dual R3 Sonoff

Instrucciones de funcionamiento

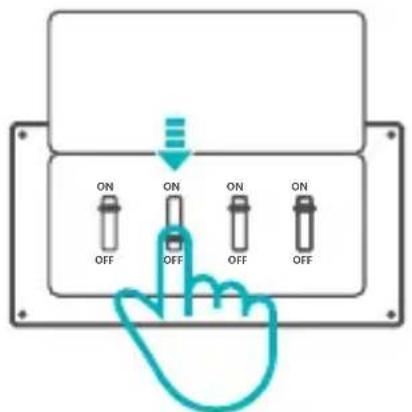

1. Apagado

Para evitar descargas eléctricas, consulte con su distribuidor o un profesional cu al ifi ca do p ara s ol ic it ar ay ud a d urante l a i ns ta la ci ón y la re pa ra ci ón ! No toque el interruptor durante el uso.

2. Instrucciones de cableado

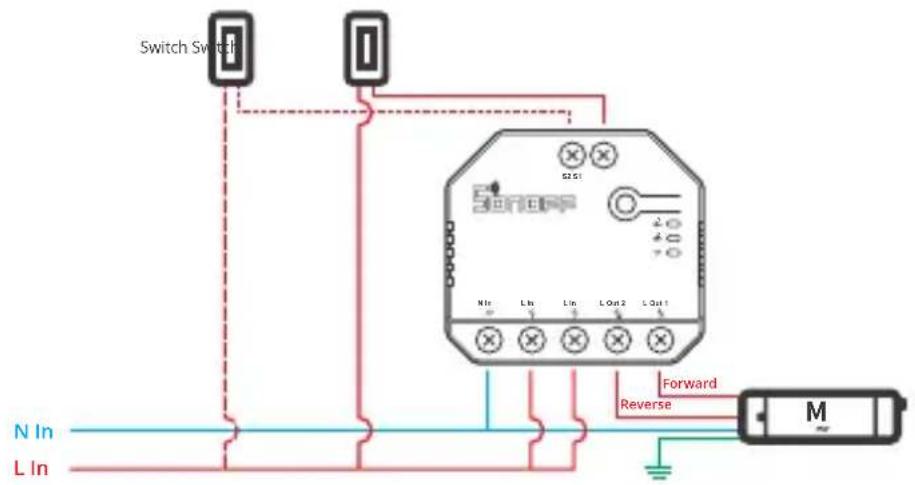

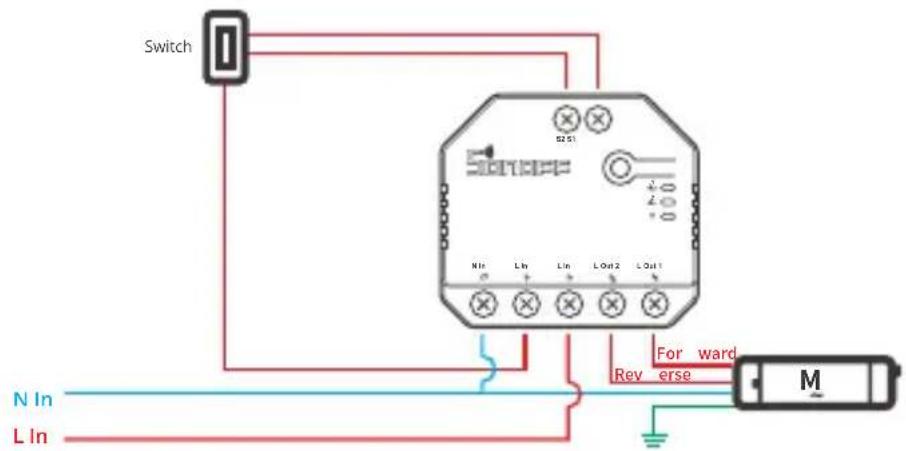

Modo Motor:

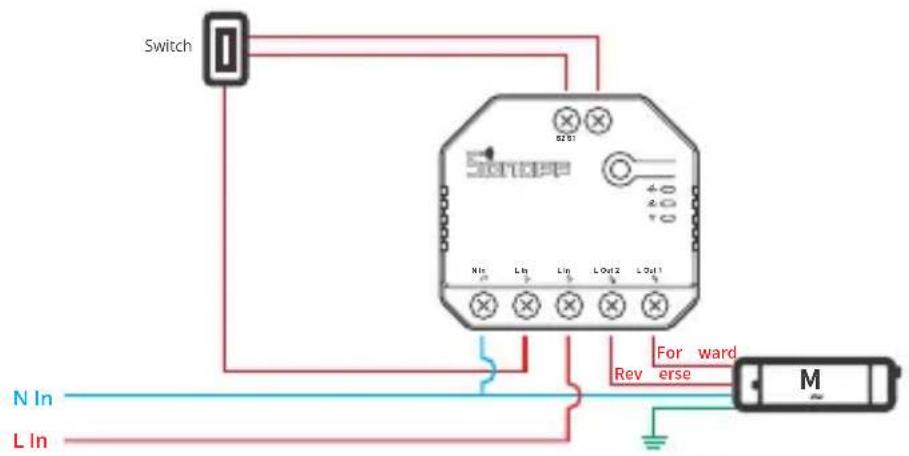

① Interruptor de acción momentánea:

Conecte a S1 o S2 para un control inteligente de los dispositivos; conecte a S1 y S2 para un control inteligente bidireccional.

② Interruptor de doble relé de acción momentánea/Interruptor oscilador de 3 entradas:

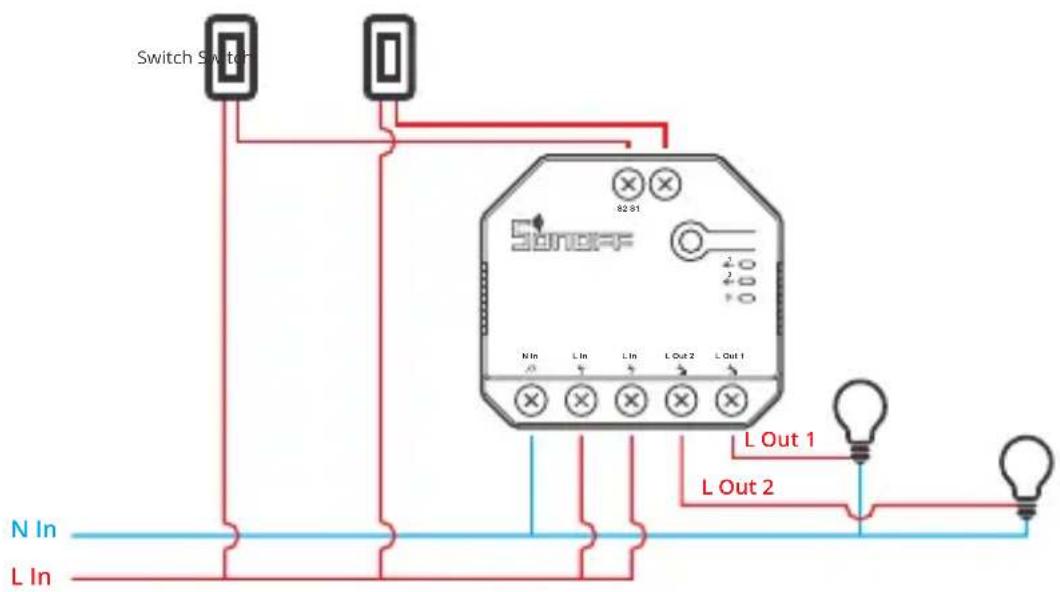

Instrucciones de cableado para aplique de luz:

① Para habilitar el control relé doble, conecte S1 y S2 al interruptor pulsador en modo "pulse" o al interruptor basculante (tipo rocker) en modo "edge":

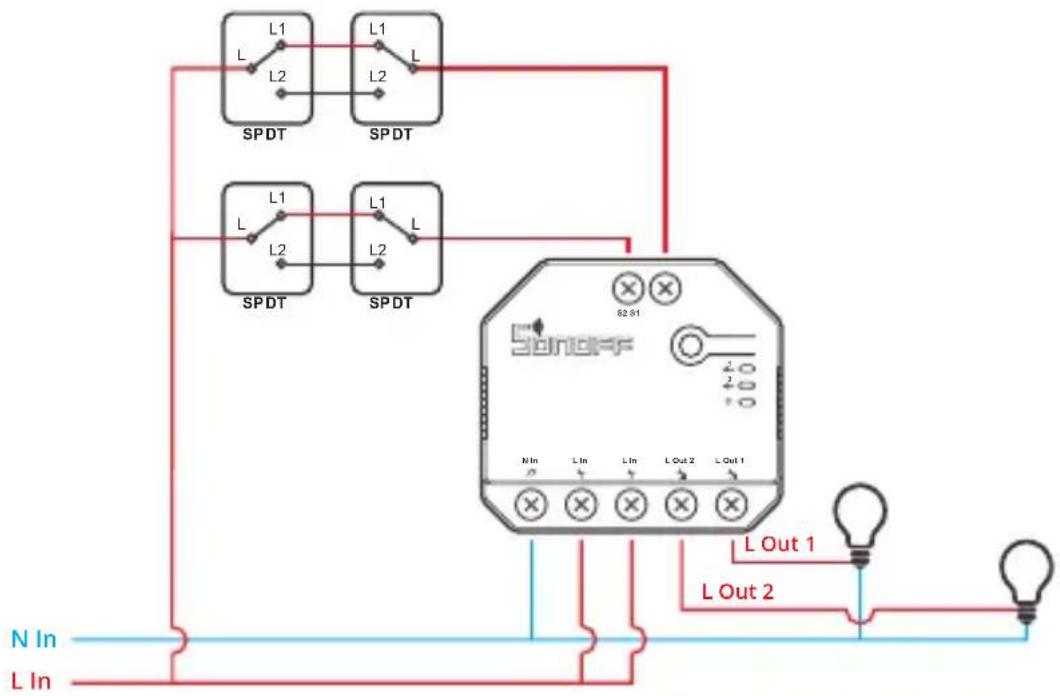

② Conecte los interruptores SPDT en modo "edge" para doble control bidireccional:

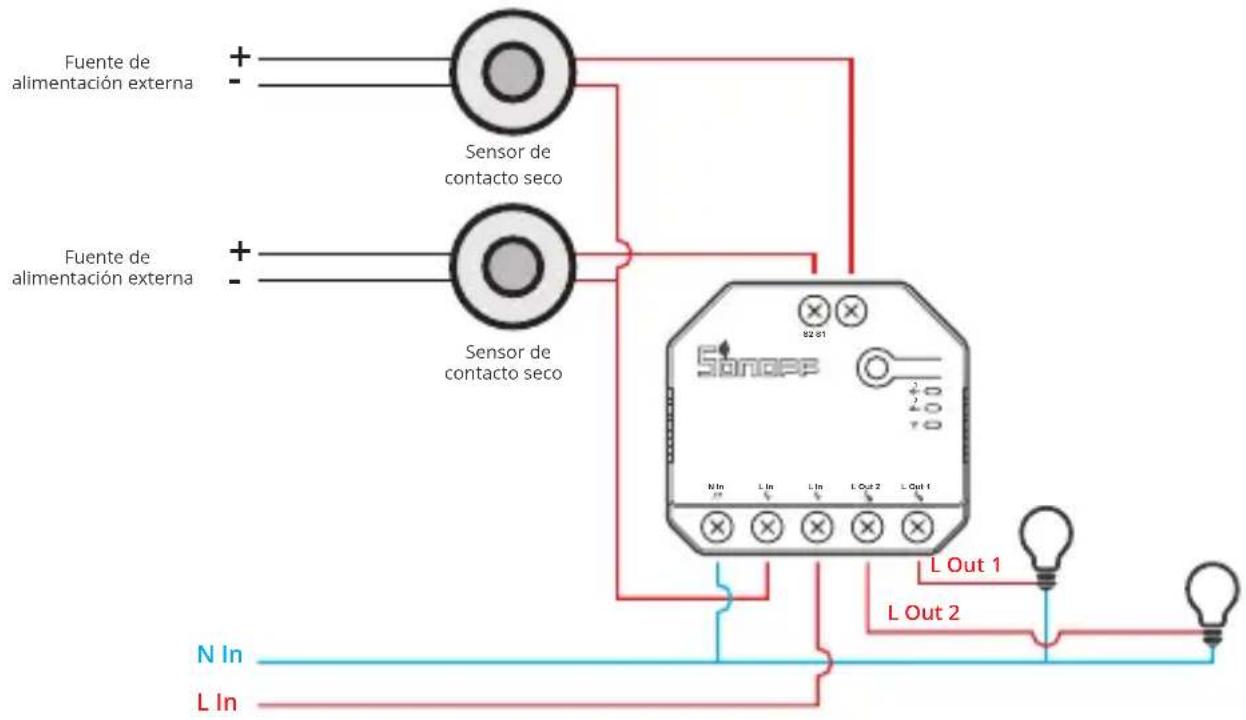

③ Conecte los sensores de contacto seco en el siguiente modo:

Compruebe que las conexiones del cable neutro y activo sean correctas.
El dispositivo funciona normalmente si no hay un interruptor de luz físico conectado a S1 / S2.
Para el uso normal de un interruptor físico que haya sido conectado a S1/S2, deberá seccionar el modo de trabajo correspondiente en la APP eWeLink.

3. Descargar la aplicación

Android™ & iOS

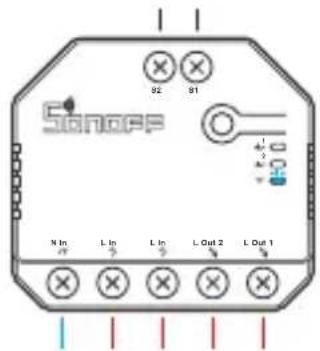

4. Encender

Después de encender, el dispositivo se pondrá en modo de emparejamiento por Bluetooth durante el primer uso, El indicador LED de Wi-Fi cambie a "un ciclo de dos parpadeos cortos y uno largo".

El dispositivo saldrá del modo de emparejamiento por Bluetooth si no se ha emparejado al cabo de 3 minutos. Si necesita volver a ese modo, mantenga presionado el botón de emparejamiento 5 segundos hasta que el LED indicador de Wi-Fi cambie a un ciclo de dos parpadeos cortos y uno largo. A continuación, suelte el botón.

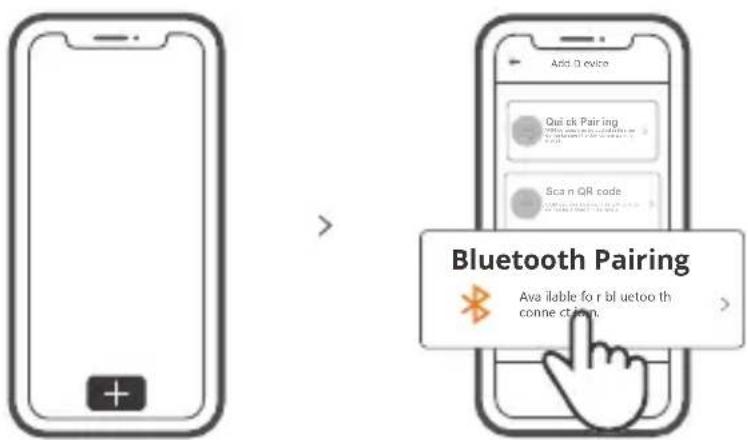

5. Añadir el dispositivo

Pulse “ + ” y seleccione “ Emparejamiento por Bluetooth ”, luego opere siguiendo las indicaciones de la aplicación.

Especificaciones

Modelo	DUALR3
Entrada	100-240V AC 50/60Hz 15A máxima
Salida	100-240V AC 50/60Hz
Carga máxima	2200W/10A/Conexión 3300W/15A/Total
Carga motor:	10-240W/1A
Wi-Fi	IEEE 802.11 b/g/n 2.4GHz
Sistemas operativos	Android & iOS
Número de entradas	2
Temperatura de funcionamiento	-10°C~40°C
Materiale	PC V0
Dimensiones	54x49x24mm

Introducción al producto

Botón de configuración

S1 Indicador LED de encendido/apagado(rojo)

-S2 Indicador LED de encendido/apagado(rojo)

Indicador LED de Wi-Fi (azul)

El peso del dispositivo es inferior a 1 kg.

Se recomienda una altura de instalación inferior a 2 m.

Instrucciones del indicador de estado Wi-Fi LED

Wi-Fi Indicador de Estado LED	Instrucción de estado
Parpadea (uno largo y dos cortos)	Modo de emparejamiento rápido
	El dispositivo está conectado correctamenteSiempre es
Parpadea rápidamente	Modo de emparejamiento compatible
Parpadea rápidamente una sola vez	Incapaz de encontrar el router
Parpadea rápidamente dos veces	Conectado al router correctamente pero el servidor no está conectado.
Parpadea rápidamente tres veces	Actualización

Modo Trabajo

Luego de emparejar con éxito, elija el modo correspondiente del modo motor, interruptor y medidor basado en el dispositivo conectado. Por favor, revise las instrucciones detalladas para los modos de trabajo en la aplicación eWeLink.

Características

Este dispositivo es un interruptor inteligente Wi-Fi con control de potencia que te permite apagar o prender el dispositivo de manera remota, programar el encendido o apagado o de compartir con tu familia para controlarlo todos juntos.

Control remoto desde plicación

Programas

Control compartido

Escenas

Estado de sincronización

Monitoreo de Alimentación

Protección de Sobrecarga

Marcha lenta

Indicador de encendido

Control vía

Cambiar Red

Si necesitas cambiar la red, presiona sin soltar el botón de emparejamiento por 5 segundos hasta que el indicador de Wi-Fi LED cambie a un ciclo de dos parpadeos cortos y un parpadeo largo para luego soltar, y luego de que dispositivo entre en el modo de emparejamiento rápido, podrás emparejarlo de nuevo.

Restablecimiento de los ajustes de fábrica

Si borras el dispositivo en la aplicación eWeLink se restaurará a valores de fábrica.

Problemas frecuentes

P: ¿Por qué el dispositivo permanece "Sin conexión"?

A: El dispositivo recién añadido necesita de 1 a 2 minutos para conectarse a Wi-Fi y a la red. Si permanece sin conexión durante mucho tiempo, evalúe la situación con el estado del indicador azul de Wi-Fi.

1. El indicador azul de Wi-Fi parpadea rápidamente una vez por dos segundos, lo cual significa que el interruptor no se ha podido conectar a la red Wi-Fi:

① Es posible que haya introducido una contraseña de Wi-Fi incorrecta.
② Es posible que la distancia entre el interruptor y el router sea demasiado grande o que el entorno provoque interferencias. Piense en acercarlos entre sí. Si falla, vuelva a añadirlo.

③ La red 5G Wi-Fi no es compatible y solo admite la red inalámbrica de 2,4 GHz.

④ Es posible que el filtrado de direcciones MAC esté activado. Desactivado.

Si no ha sido posible solucionar el problema mediante ninguno de los métodos anteriores, puede abrir la red de datos móviles del teléfono para crear un punto de acceso Wi-Fi y, a continuación, volver a añadir el dispositivo.

1. El indicador azul parpadea rápidamente dos veces por dos segundos, lo cual significa que el dispositivo se ha conectado a Wi-Fi pero no se ha podido conectar al servidor.

Asegúrese de que la red sea estable. Si el doble parpadeo ocurre con frecuencia, esto significa que se accede a una red poco estable, no es un problema del producto. Si la red es normal, intente apague la alimentación para reiniciar el interruptor.
