Dual R3 - 智能家居 Sonoff - 免费用户手册

用户手册 Dual R3 Sonoff

设备安装、故障维修请由专业资质电工操作，以免发生触电危险！设备在正常使用的情况下不可触碰到。

2. 接线

电机模式:

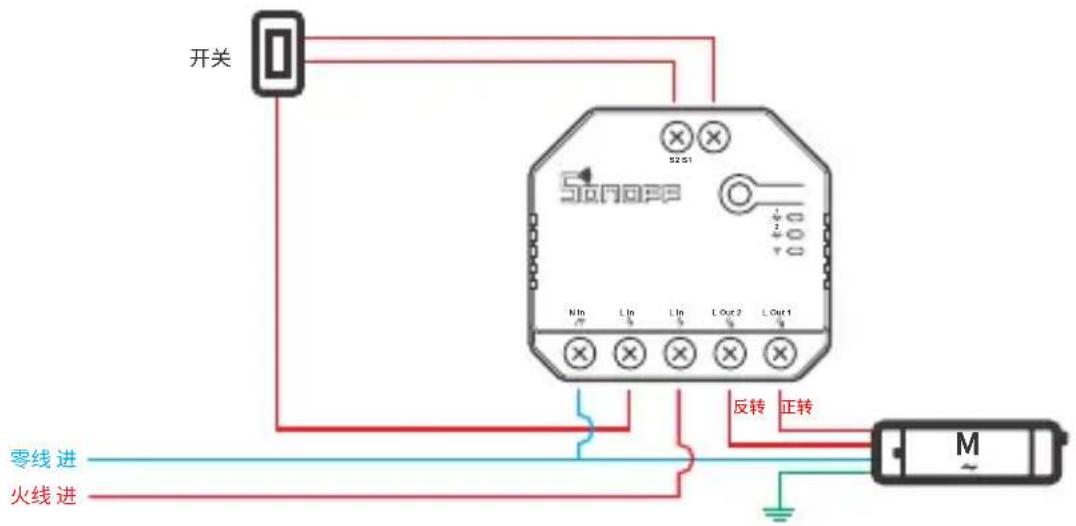

① 单键瞬时开关:

开关： 开关 开关 92.01 N In L In L In L Out 2 L Out 1 反转 正转 零线 进 火线 进 M

S1/S2任意接一路开关即可实现正常开关控制使用,接两路可实现双控。

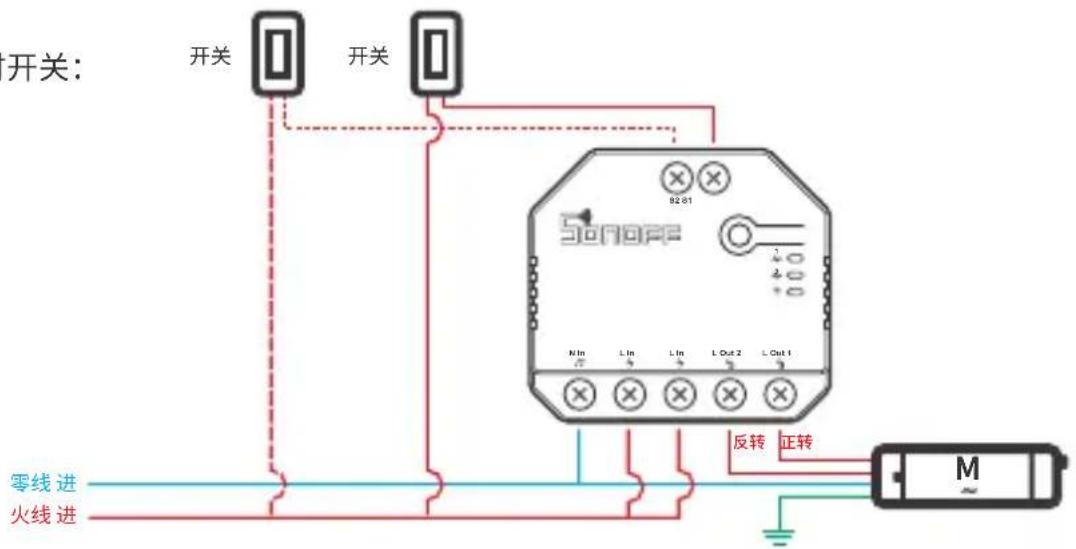

② 双键瞬时开关、三键翘板开关：

开关 S22 S1 Nin LIn LIn L Out 7 L Out 1 反转 正转 零线 进 火线 进 M ~

灯具接线示意：

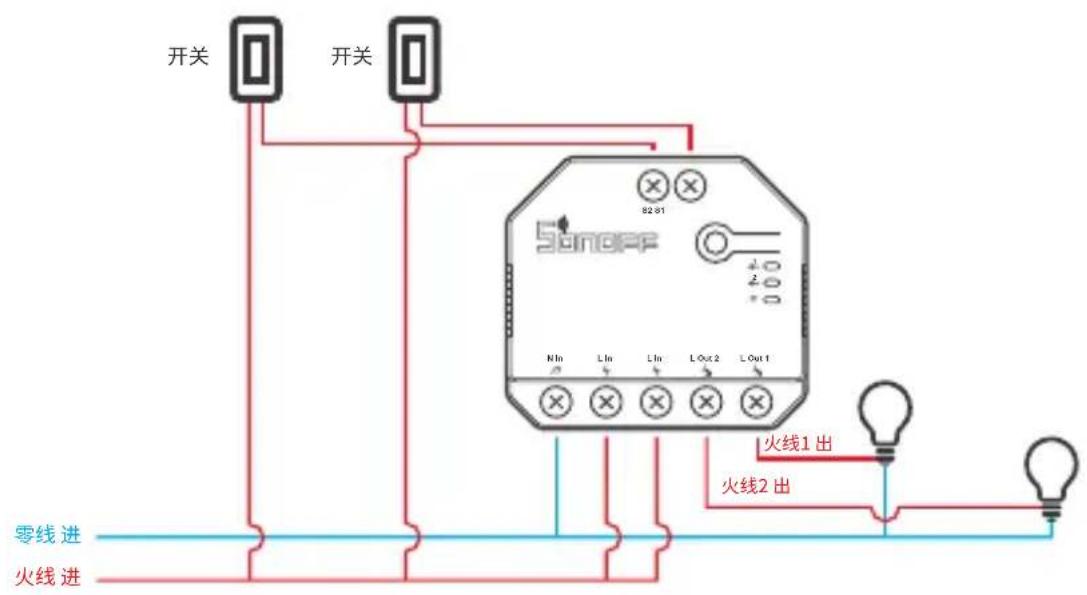

①脉冲触发模式下接回弹开关、边缘触发模式下接翘板开关实现两路控制：

开关 开关 B2.01 Nin LIn LIn LOx2 LOx1 零线进 火线进 火线1出 火线2出

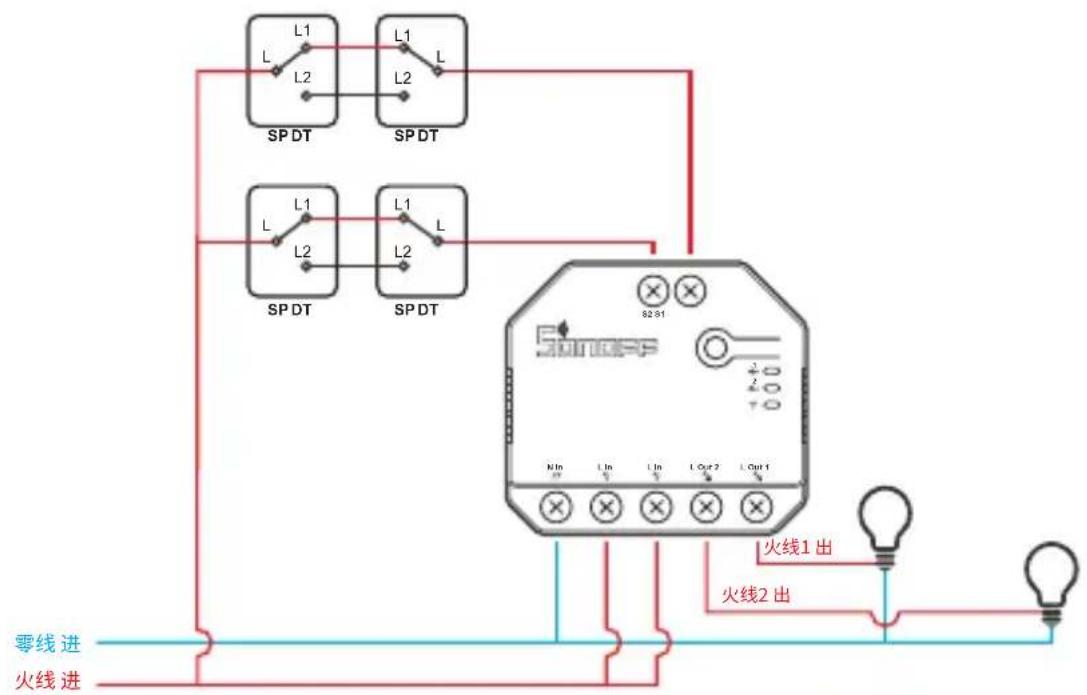

② 边缘触发模式下接单刀双掷开关实现两路双控:

L1 L L2 SP DT L1 L L2 SP DT L1 L L2 SP DT S231 N In L In L In L Out 2 L Out 1 零线进 火线进 火线1出 火线2出

③跟随模式下接干接点输出信号传感器：

外部电源 + 干接点传感器 外部电源 + 干接点传感器 N201 SonoAPP Nin LIn Lin L Out 2 L Out 1 火线1出 火线2出 零线进 火线进

确保线路接入无误。
S1/S2不接机械开关，不影响设备正常使用。
S1/S2外接接机械开关使用时,需通过“易微联”APP选择工作模式方可使用。

1. 下载 “易微联” APP

易微联 e eWeLink

Android™ & iOS

4. 上电

通电后，设备首次使用，默认进入蓝牙配网模式。Wi-Fi指示灯呈“两短一长闪烁”。

① 三分钟内没有进行配网，设备将退出蓝牙配网模式。如需再次进入，长按配对按钮5秒直到Wi-Fi指示灯呈两短一长闪烁即可。

5. 添加设备

添加设备 快送游 加 蓝牙配网 适用于蓝牙配 网

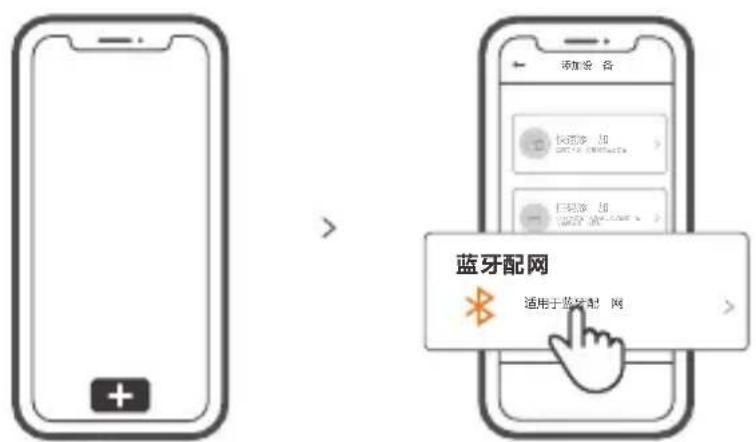

点击 “+”，选择 “蓝牙配网”，再根据app提示进行操作。

产品参数

型号	DUALR3
输入	100-240V AC 50/60Hz 15A Max
输出	100-240V AC 50/60Hz
阻性负载	2200W/10A/通道 3300W/15A/总负载
电机负载	10-240W/1A
Wi-Fi	IEEE 802.11 b/g/n 2.4GHz
支持平台	Android & iOS
通道数量	双通道
工作温度	-10°C~40°C
外壳材料	PC V0
产品规格	54x49x24mm

产品介绍

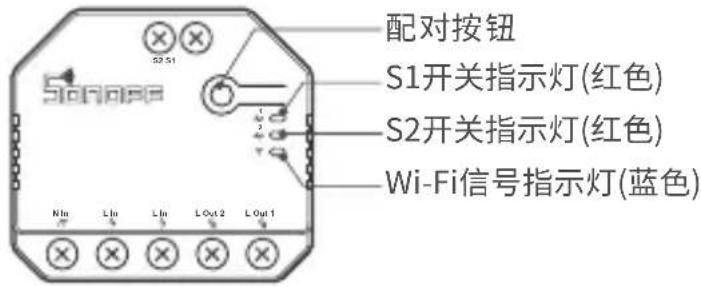

配对按钮 S1开关指示灯(红色) S2开关指示灯(红色) Wi-Fi信号指示灯(蓝色)

①设备重量<1Kg，建议安装高度<2米。

Wi-Fi信号指示灯状态说明

指示灯状态	状态描述
两短一长闪烁	蓝牙配网模式
常亮	设备已连接
快闪一下	找不到路由
快闪二下	连接上路由,但没连上服务器
快闪三下	升级中

工作模式

配对成功后,请根据当前连接设备,选择对应的工作模式(开关模式、电机模式或电表模式)。工作模式的详细说明请在“易微联”app端查看。

产品特点

本设备是一款双通道带电量统计的智能开关，用您的智能手机在任何地方打开或关闭家里的设备，设置定时开/关、分享给您的家人一起控制等等。

远程控制

智能定时/延时

分享功能

智能场景

同步状态

电量统计

过载保护

点动模式

上电状态设置

局域网功能

更换设备网络

设备更换新的网络环境使用时,需长按设备配对按钮5秒直到Wi-Fi指示灯呈两短一长闪烁,松开,此时设备进入蓝牙配网模式,即可再次添加。

在eWeLink app端“删除设备”，设备即恢复出厂设置。

常见问题

问：设备添加成功后，显示离线，无法控制？

答: 设备刚添加成功后, 需要1-2分钟时间连接您的路由器并连网。如果长时间还是显示不在线, 请根据Wi-Fi指示灯的状态来判断:

1. 蓝灯2秒快闪一下: 说明设备没有连上您的Wi-Fi。

①可能是Wi-Fi密码输入不正确.
② 可能是设备离您的路由器太远，信号太弱，或环境有干扰。请先将设备靠近路由器，如无改善，重新添加一遍。
③ 设备不能识别5G的Wi-Fi，请选择2.4G的Wi-Fi重新添加.
④ 检查您的路由器后台是否开启MAC地址过滤，如有，请关闭。

如果以上均尝试不能解决，请用一部手机开启个人热点，尝试重新添加。

1. 蓝灯2秒快闪两下：说明设备已连接到了Wi-Fi但没有连上外网。

请确认您的Wi-Fi当前连接外网是否稳定、正常。如时好时坏，频繁出现这种双闪情况，说明您的网络不稳定，并非产品原因。
