4CHR3 - 智能家居 Sonoff - 免费用户手册

用户手册 4CHR3 Sonoff

设备安装、故障维修请由专业资质电工操作，以免发生触电危险！

2. 接线

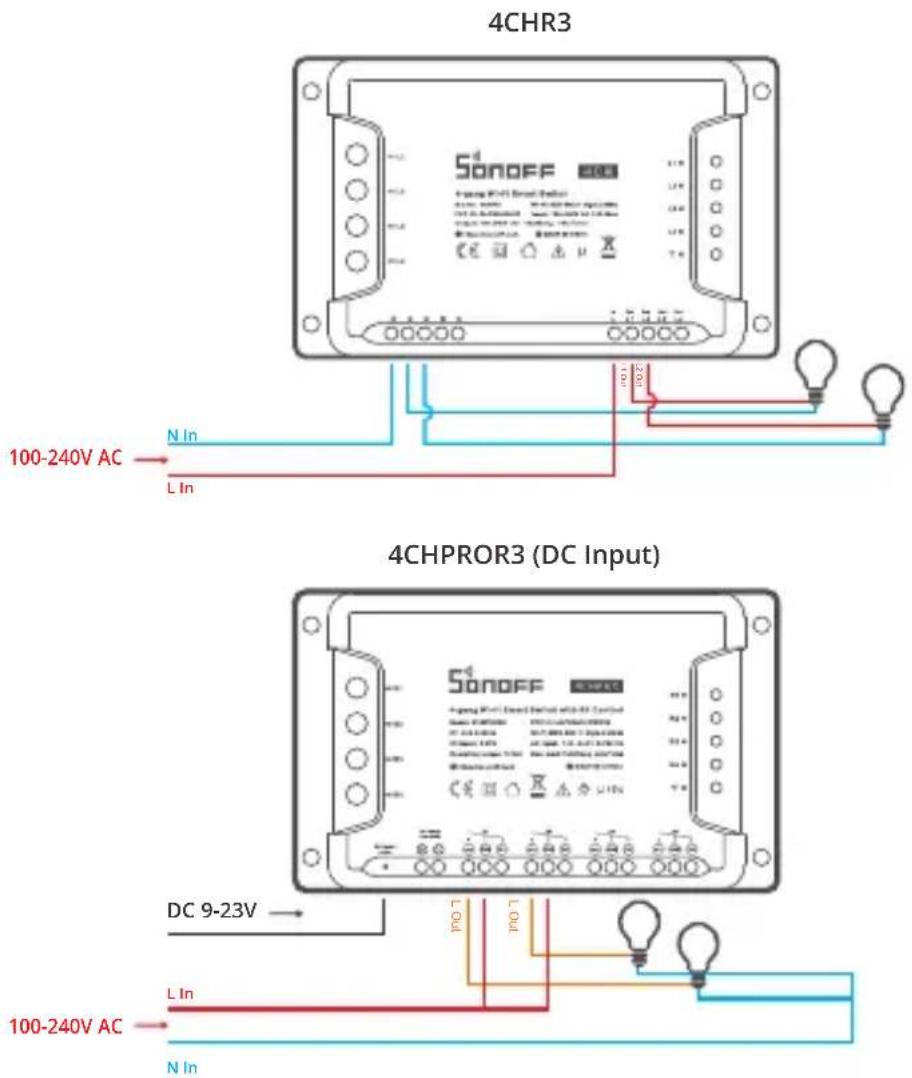

控制灯具接线示意:

4CHR3 4CHPROR3 (DC Input) 100-240V AC → N In L In 5.18 5.17 5.16 5.15 5.14 5.13 5.12 5.11 5.10 5.09 5.08 5.07 5.06 5.05 5.04 5.03 5.02 5.01 5.00 DC 9-23V → L In 100-240V AC → N In

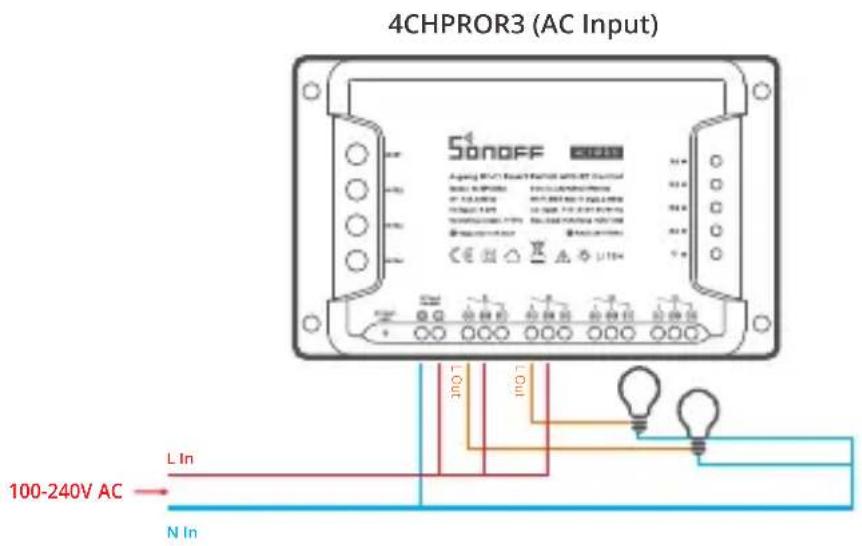

4CHPROR3 (AC Input) Sonoff L In 100-240V AC N In

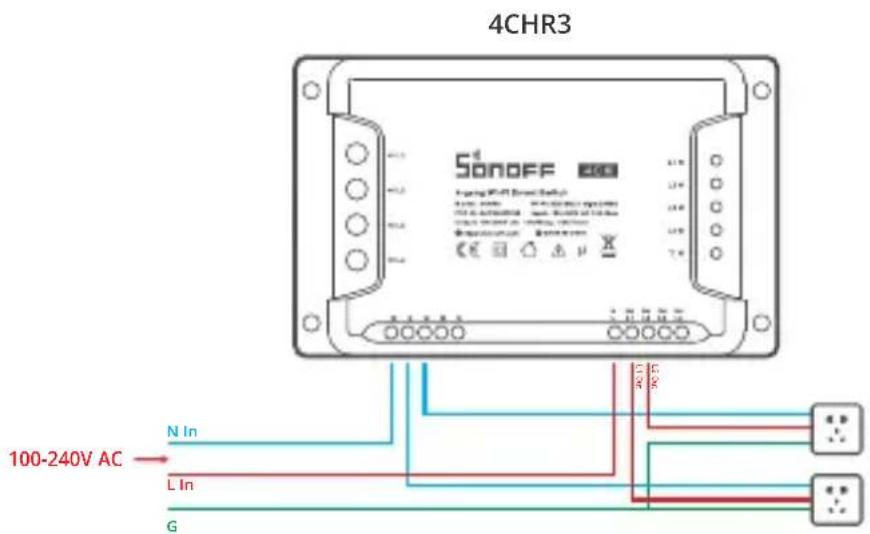

控制插座接线示意(无地线可不接):

通电后, 设备首次使用, 默认进入快速配网模式 (Touch)。Wi-Fi 指示灯呈 “两短一长闪烁”。

① 三分钟内没有进行配网，设备将退出快速配网模式(Touch)。如需再次进入，长按任意配对按钮5秒直到Wi-Fi指示灯呈“两短一长闪烁”即可。

5. 添加设备

添加设备 快速添加 WIFI参数,可使用该模式添加前窗(默认设置)空间状态) 声波添加

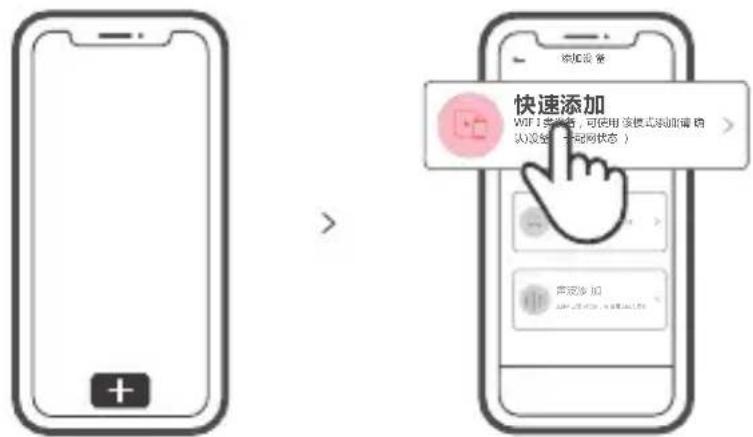

点击 “+”，选择 “快速添加”，再根据app提示进行操作。

兼容配网模式

如使用快速模式配网失败，请使用“兼容模式”进行配对。

1. 长按任意配对按钮5秒直到Wi-Fi指示灯呈“两短一长闪烁”状态，松开。再次长按任意配对按钮5秒直到Wi-Fi指示灯呈“快闪”状态，此时设备进入兼容配网模式。
2. 在app界面, 点击“+”, 选择“兼容模式”。

先把移动设备连接上Wi-Fi账号为：ITEAD-********，密码为：12345678，然后回到“易微联”app，点击下一步，等待配对完成。

产品参数

型号	4CHR3/4CHPROR3
输入	4CHR3: 100-240V AC 50/60Hz4CHPROR3: 100-240V AC 50/60Hz (DC: 9-23V)
最大负载	4CHR3: 10A/2200W/通道 16A/3500W/总负载4CHPROR3: 10A/2200W/通道 40A/8800W/总负载
RF	433.92MHz
Wi-Fi	IEEE 802.11 b/g/n 2.4GHz
支持平台	Android & iOS
工作温度	-10°C~40°C
外壳材料	PC V0
产品规格	145x90x34mm

4CHR3不支持433.92MHz遥控功能。

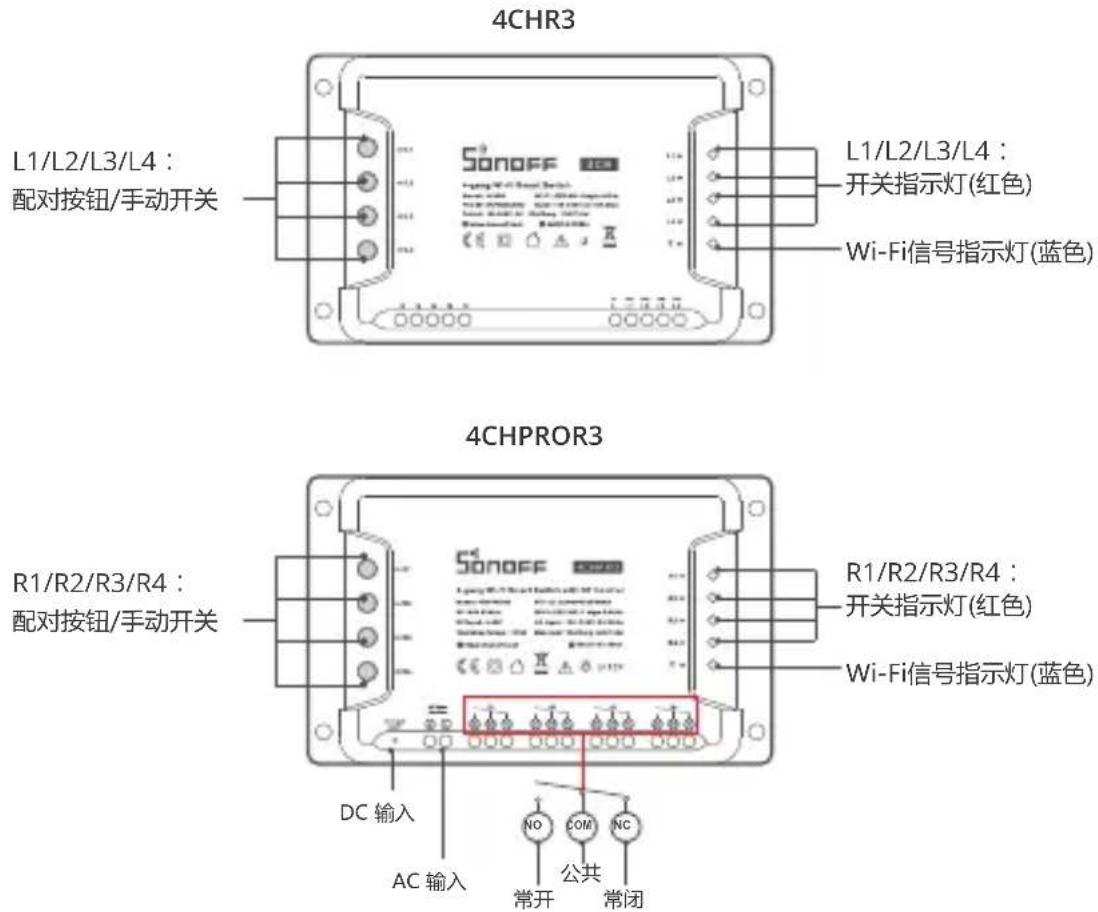

产品介绍

4CHR3 L1/L2/L3/L4： 配对按钮/手动开关 L1/L2/L3/L4： 开关指示灯(红色) Wi-Fi信号指示灯(蓝色) 4CHPROR3 R1/R2/R3/R4： 配对按钮/手动开关 R1/R2/R3/R4： 开关指示灯(红色) Wi-Fi信号指示灯(蓝色) DC 输入 AC 输入 NO COM NC 常开 公共 常闭

①设备重量＜1Kg，建议安装高度＜2米。

Wi-Fi信号指示灯状态说明

指示灯状态	状态描述
两短一长闪烁	快速配网模式
快速闪烁	兼容配网模式
常亮	设备已连接
快闪一下	找不到路由
快闪二下	连接上路由,但没连上外网
快闪三下	升级中

产品特点

本设备是一款支持互锁/自锁/点动3种工作模式相互切换的四通道智能开关。可随时随地通过手机远程打开或关闭家里的设备，设置定时开关、分享给您的家人一起控制等等。

远程控制

智能定时/延时

语音控制

分享功能

智能场景

自锁模式

互锁模式

点动模式

433MHz控制

上电状态设置

添加摄像头

局域网功能

RF(遥控)配对

4CHPROR3支持使用 433.92MHz 遥控器控制开关，每通道可独立学习遥控器按键，此功能属于本地近程无线遥控与Wi-Fi网络无关。

学习配对遥控器方法：

长按将要配对的通道开关键3秒直到Wi-Fi指示灯呈红色“快闪一下”，松开，然后短按遥控器上要配对的按键，Wi-Fi指示灯呈红色再次“快闪一下”则表示配对成功。其它按键按照此方法重复学习配对即可.

清除遥控器配对方法：

长按将要清除配对的通道开关键5秒直到Wi-Fi指示灯呈红色“快闪两下”，松开，然后短按遥控器任意按键，Wi-Fi指示灯呈红色“快闪一下”则表示清码完成。其它按键按照此方法清码即可。

更换设备网络

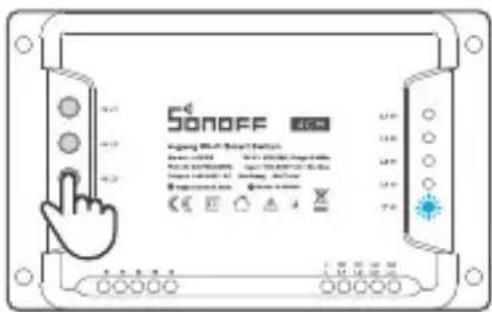

设备更换新的网络环境使用时,长按任意配置按钮5秒直到Wi-Fi指示灯呈“两短一长闪烁”松开,此时设备进入快速配网模式,即可再次添加。

Sonoff +/- 100% / 100% / 100% +/- 100% / 100% / 100% +/- 100% / 100% / 100% +/- 100% / 100% / 100% +/- 100% / 100% / 100% +/- 100% / 100% / 100% +/- 150% / 150% / 150% +/- 150% / 150% / 150% +/- 150% / 150% / 150% +/- 150% / 150% / 150% +/- 150% / 150% / 150% +/- 150% / 150% / 150% +/- -

恢复出厂设置

在eWeLink app端“删除设备”，设备即恢复出厂设置。

常见问题

问：设备添加成功后，显示离线，无法控制？

答：设备刚添加成功后，需要1-2分钟时间连接您的路由器并连网。如果长时间还是显示不在线，请根据Wi-Fi指示灯的状态来判断：

1. 蓝灯2秒快闪一下: 说明设备没有连上您的Wi-Fi。

① 可能是Wi-Fi密码输入不正确.
② 可能是设备离您的路由器太远，信号太弱，或环境有干扰。请先将设备靠近路由器，如无改善，重新添加一遍.
③ 设备不能识别5G的Wi-Fi，请选择2.4G的Wi-Fi重新添加.
④ 检查您的路由器后台是否开启MAC地址过滤，如有，请关闭。

如果以上均尝试不能解决，请用一部手机开启个人热点，尝试重新添加。

1. 蓝灯2秒快闪两下：说明设备已连接到了Wi-Fi但没有连上外网。

请确认您的Wi-Fi当前连接外网是否稳定、正常。如时好时坏，频繁出现这种双闪情况，说明您的网络不稳定，并非产品原因。
