4CHR3 - Casa intelligente Sonoff - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Interruttore intelligente Wi-Fi a 4 canali
Marca	Sonoff
Modello	4CHR3 (anche 4CHPROR3)
Dimensioni	145 x 90 x 34 mm
Peso	Meno di 1 kg
Alimentazione	100-240 V CA, 50/60 Hz (versione PRO: anche DC 9-23 V)
Carico massimo per canale	10 A / 2200 W
Carico massimo totale	16 A / 3500 W (4CHR3) ; 40 A / 8800 W (4CHPROR3)
Connettività	Wi-Fi IEEE 802.11 b/g/n 2,4 GHz
Sistemi operativi	Android e iOS
Temperatura di funzionamento	-10 °C a 40 °C
Materiale	PC V0 (ignifugo)
Frequenza radio (solo modello PRO)	433,92 MHz (telecomando)
Funzioni principali	Comando a distanza tramite app, programmazione, controllo vocale, condivisione familiare, scene intelligenti, blocco, interblocco, stato di accensione, aggiunta telecamera, controllo LAN
App mobile	eWeLink (gratuita)
Installazione	Altezza consigliata inferiore a 2 m
Manutenzione e pulizia	Scollegare prima della pulizia; usare un panno asciutto e morbido; non usare prodotti abrasivi
Sicurezza	Tagliare l'alimentazione prima dell'installazione; rivolgersi a un professionista qualificato per il cablaggio
Ricambi e riparabilità	Contattare il rivenditore o un professionista qualificato; nessun ricambio fornito dal produttore
Garanzia	Consultare il manuale completo

Domande frequenti - 4CHR3 Sonoff

Perché il mio dispositivo rimane offline?

Dopo l'aggiunta, il dispositivo può impiegare 1-2 minuti per connettersi. Se il problema persiste, controllare le indicazioni del LED Wi-Fi blu: se lampeggia una volta al secondo, il Wi-Fi non è connesso (password errata, distanza eccessiva, interferenze, Wi-Fi 5G non supportato, filtro MAC attivo). Se lampeggia due volte al secondo, il dispositivo è connesso al Wi-Fi ma non al server (rete instabile).

Come associare il dispositivo all'app eWeLink?

Dopo aver acceso il dispositivo, entra in modalità di associazione rapida (Touch): il LED Wi-Fi lampeggia due volte velocemente poi una volta lentamente. Aprire l'app, toccare «+», selezionare «Associazione rapida» e seguire le istruzioni. Se la modalità rapida non funziona, utilizzare la modalità compatibile (vedere domanda successiva).

Come utilizzare la modalità di associazione compatibile?

Tenere premuto il pulsante di associazione per 5 secondi finché il LED Wi-Fi non lampeggia rapidamente. Nell'app, selezionare «Modalità di associazione compatibile», connettersi al Wi-Fi «ITEAD-******» con la password «12345678», quindi tornare all'app e toccare «Avanti».

Come ripristinare le impostazioni di fabbrica?

Eliminare il dispositivo nell'app eWeLink: questo lo ripristina automaticamente alle impostazioni di fabbrica.

Come cambiare rete Wi-Fi?

Tenere premuto il pulsante di associazione per 5 secondi finché il LED Wi-Fi non lampeggia in ciclo lungo-corto-corto. Il dispositivo torna in modalità di associazione rapida. Seguire quindi la procedura di associazione standard con la nuova rete.

Come associare un telecomando RF (solo modello 4CHPROR3)?

Tenere premuto il pulsante del canale da associare per 3 secondi finché il LED Wi-Fi non diventa rosso e lampeggia una volta rapidamente, quindi rilasciare. Premere brevemente il pulsante del telecomando. Se il LED lampeggia una volta, l'associazione è riuscita.

Come dissociare un telecomando RF?

Tenere premuto il pulsante del canale da rimuovere per 5 secondi finché il LED Wi-Fi non diventa rosso e lampeggia due volte rapidamente, quindi rilasciare. Premere brevemente il pulsante del telecomando. Se il LED lampeggia una volta, il codice è cancellato.

Quali tipi di carichi posso collegare?

Ogni canale supporta fino a 10 A / 2200 W (resistivo). Il totale non deve superare 16 A / 3500 W per il 4CHR3 e 40 A / 8800 W per il 4CHPROR3. Adatto a lampade, ventilatori, ecc. Verificare la compatibilità con carichi induttivi.

Posso usare il Wi-Fi a 5 GHz?

No, il dispositivo supporta solo Wi-Fi 2,4 GHz (IEEE 802.11 b/g/n). Assicurarsi che il router trasmetta su questa frequenza.

Cosa significano i diversi lampeggi del LED Wi-Fi?

Il LED blu indica lo stato: lampeggio lungo-corto-corto = modalità associazione rapida; lampeggio rapido = modalità compatibile; acceso fisso = connesso; lampeggio breve una volta = router non trovato; due volte = connesso al router ma non al server; tre volte = aggiornamento in corso.

MANUALE UTENTE 4CHR3 Sonoff

Istruzioni per l'uso

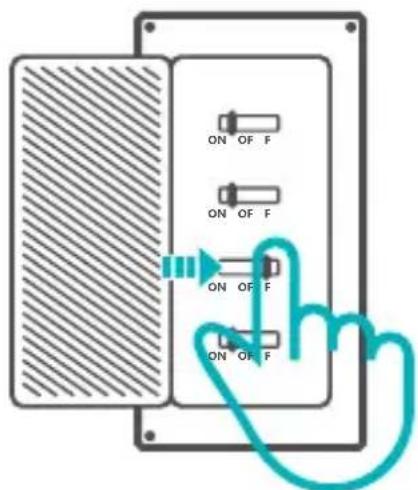

1. Spegnimento

⚠️ Per evitare scosse elettriche, consultare il rivenditore o un professionista qualificato per assistenza durante l'installazione e la riparazione!

2. Istruzioni per il cablaggio

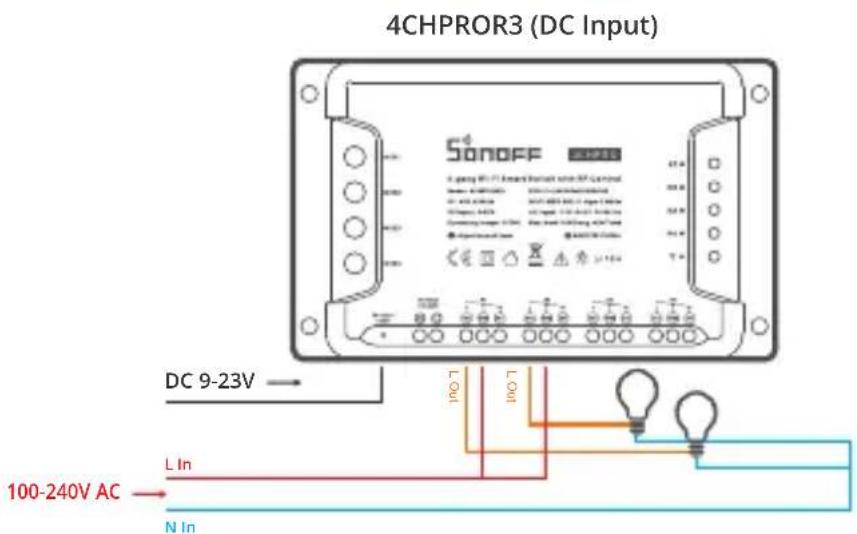

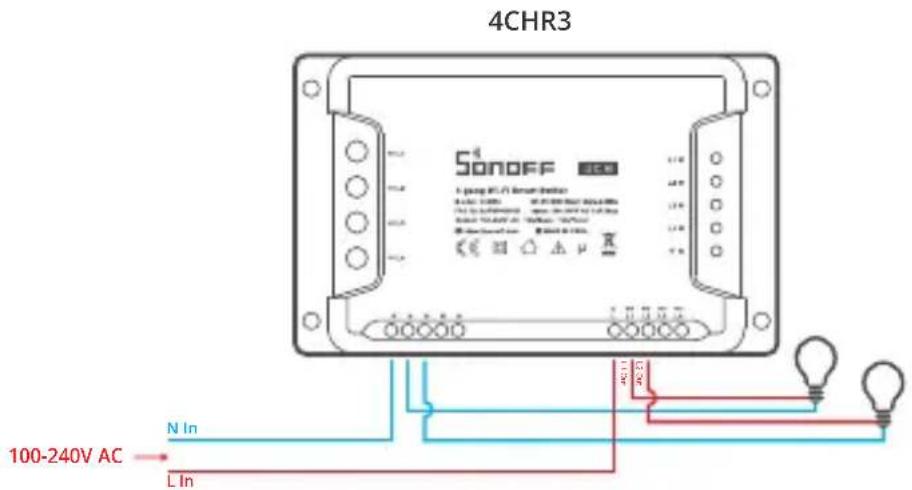

Istruzioni per il cablaggio della lampada:

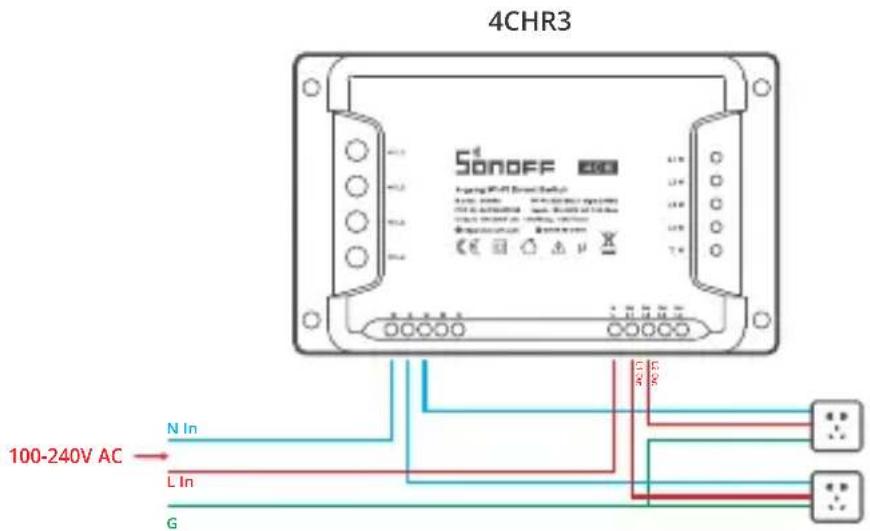

Istruzioni per il collegamento della presa (non collegare se non è presente un cavo di terra):

Accertarsi che tutti i cavi siano collegati correttamente.

3. Scarica la APP

Android™ & iOS

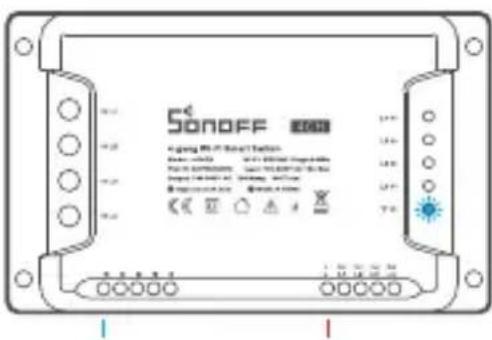

4. Accensione

Dop o l'a cce nsi one, il dispositivo en trerà nella modalità di ac cop pia men to (Touch) durante il primo utilizzo, l'indicatore LED del Wi-Fi passa a "un ciclo di due lampeggi brevi e uno lungo".

Il dispositivo uscirà dalla modalità di abbinamento rapido (Touch) se non abbinato entro 3 minuti. Se avete necessità di effettuare nuovamente l'accesso, Premere a lungo qualsiasi pulsante di accoppiamento 5 sec fino a quando la spia LED del Wi-Fi lampeggia ciclicamente due volte velocemente ed una volta a lungo, quindi rilasciare.

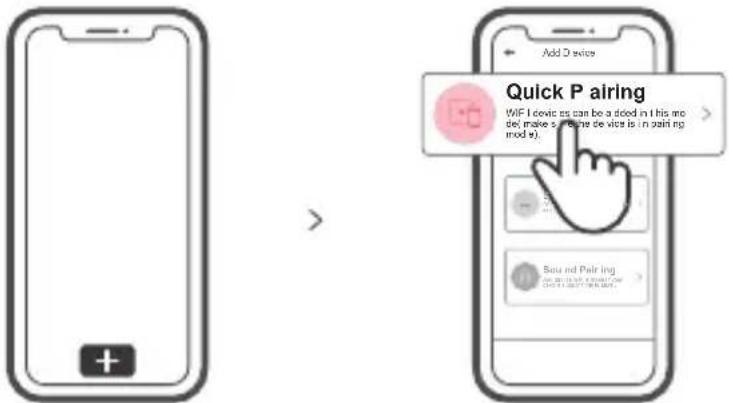

5. Aggiungere il dispositivo

Toccare "+" e selezionare "Accoppiamento rapido", quindi procedere seguendo le indicazioni dell'APP.

Modalità di accoppiamento compatibile

Se non è possibile accedere alla Modalità di accoppiamento rapido (Touch), provare con la "Modalità di accoppiamento compatibile" per eseguire l'accoppiamento.

Premere a lungo qualsiasi tasto di configurazione per 5 sec. fino a quando l'indicatore LED Wi-Fi inizia a lampeggiare con un ciclo di due lampeggi brevi e un lampeggio lungo e quindi rilasciarlo. Premere di nuovo a lungo qualsiasi tasto di configurazione per 5 sec. fino a quando l'indicatore LED Wi-Fi lampeggia rapidamente. A questo punto, il dispositivo entra in Modalità di accoppiamento compatibile.

② Toccare "+" e selezionare "Modalità di accoppiamento compatibile" sull'APP. Selezionare l'SSID Wi-Fi con ITEAD-***** e inserire la password 12345678, quindi tornare indietro all'APP eWeLink e toccare "Avanti". Pazientare fino al completamento dell'accoppiamento.

Specifiche

Modello	4CHR3/4CHPROR3
Ingresso	4CHR3: 100-240V AC 50/60Hz4CHPROR3: 100-240V AC 50/60Hz (DC: 9-23V)
Potenza massima.	4CHR3: 10A/2200W/Canale 16A/3500W/Total4CHPROR3: 10A/2200W/Canale 40A/8800W/Total
RF	433.92MHz
Wi-Fi	IEEE 802.11 b/g/n 2.4GHz
Sistemi operativi	Android & iOS
Temperatura di funzionamento	-10°C~40°C
Materiali	PC V0
Dimensioni	145x90x34mm

4CHR3 non supporta il telecomando a 433,92 MHz.

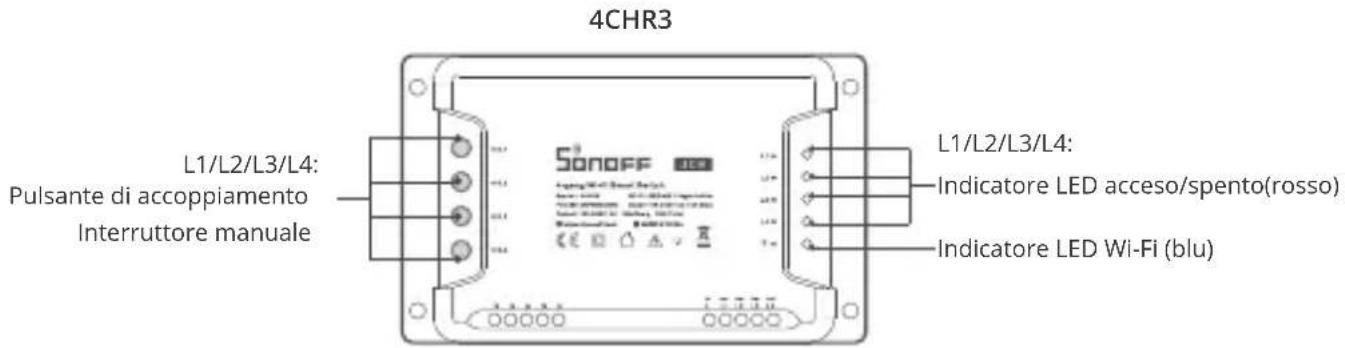

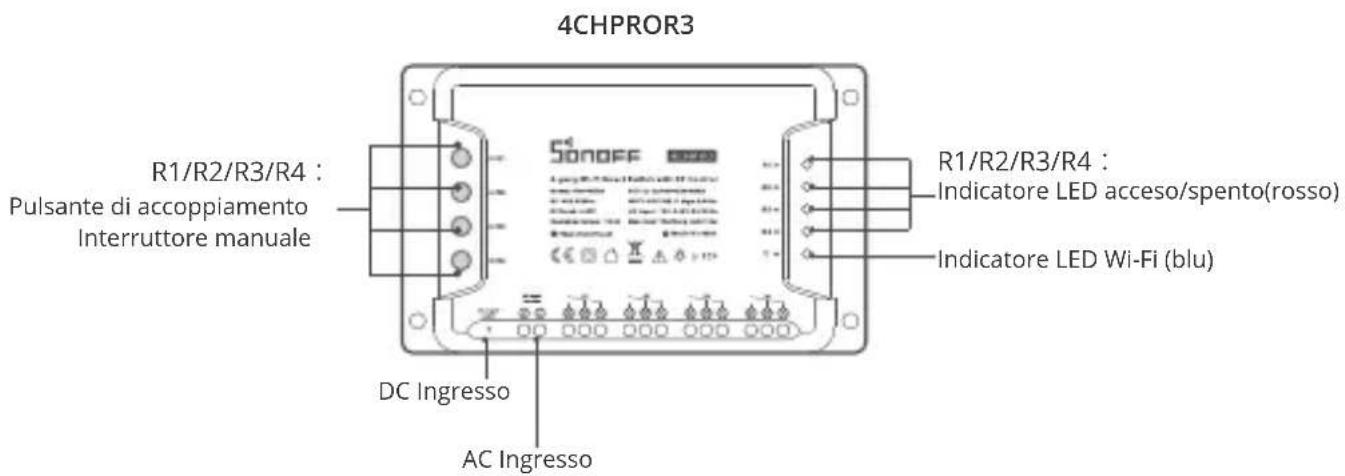

Introduzione al prodotto

Il peso del dispositivo è inferiore a 1 kg. Si raccomanda un'altezza di installazione inferiore a 2 m.

Istruzioni sullo stato dell'indicatore Wi-Fi LED

Stato dell'indicatore Wi-Fi LED	Istruzioni sullo stato
Il LED blu un ciclo di due lampeggi brevi e uno lungo	Modalità di accoppiamento rapido
Il LED blu costantemente accesa	Il collegamento del dispositivo è stato eseguito correttamente
Il LED blu che lampeggia rapidamente	Modalità di accoppiamento compatibile
Il LED blu che lampeggia rapidamente una volta sola	Impossibile trovare il router
Il LED blu che lampeggia rapidamente per due volte	Il collegamento con il router è stato eseguito correttamente ma il Wi-Fi non è connesso.
Il LED blu che lampeggia rapidamente per tre volte	Aggiornamento

Caratteristiche

Questo dispositivo è uno Smart Switch Wi-Fi a 4 canali con funzioni di auto-bloccaggio, interblocco e inching che consente di accendere/spegnere il dispositivo da remoto, programmarlo o condividerlo con la famiglia per controllarlo insieme.

Telecomando via APP

Programmazione

Controllo vocale Controllo della condivisione

InterbloccoAuto-bloccaggio A impulsiScene intelliger

Telecomando a RF Stato di accensione

Aggiungere fotocamera

Controllo LAN

Accoppiamento telecomando RF

4CHPROR3 supporta il telecomando con banda di frequenza 433,92 MHz per l'accensione/spegnimento e ciascun canale può associarlo in modo indipendente, in quanto si tratta di un controllo senza fili locale a corto raggio, non di un controllo tramite Wi-Fi.

Metodi di accoppiamento:

Premere a lungo il pulsante dell'interruttore di canale da associare per 3s, fino a quando l'indicatore LED Wi-Fi diventa rosso e "lampeggia rapidamente una volta" e rilasciare; quindi premere brevemente il pulsante da associare sul telecomando. Se l'indicatore LED Wi-Fi diventa rosso e "lampeggia rapidamente una volta", significa che l'accoppiamento è riuscito.

Metodi di cancellazione:

Premere a lungo il pulsante dell'interruttore di canale da cancellare per 5s fino a quando l'indicatore LED Wi-Fi diventa rosso e "lampeggia rapidamente due volte" e rilasciare; quindi premere brevemente il pulsante da cancellare sul telecomando. Se l'indicatore LED Wi-Fi diventa rosso e "lampeggia rapidamente una volta", significa che il codice è stato cancellato.

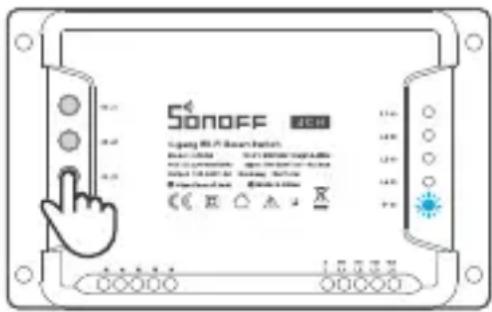

Rete di commutazione

Se è necessario commutare la rete, premere a lungo qualsiasi pulsante di accoppiamento 5 sec fino a quando l'indicatore LED Wi-Fi inizia a lampeggiare ciclicamente con 2 brevi accensioni e una più lunga e quindi si spegne. Il dispositivo entra in modalità di accoppiamento rapido; a questo punto è possibile eseguire di nuovo l'associazione.

Ripristino impostazioni di fabbrica

La cancellazione del dispositivo sull'applicazione eWeLink indica il ripristino delle impostazioni di fabbrica.

Problemi comuni

D: Perché il mio dispositivo rimane "Offline"?

R: Il dispositivo appena aggiunto ha bisogno di 1 - 2 minuti per connettersi al Wi-Fi e alla rete. Se rimane offline per un lungo periodo, individuare il problema in base allo stato dell'indicatore Wi-Fi blu:

1. L'indicatore blu Wi-Fi lampeggia velocemente una volta al secondo, il che significa che l'interruttore non è riuscito a connettersi al Wi-Fi:

① Forse è stata inserita una password del Wi-Fi sbagliata.
② Forse c'è troppa distanza tra l'interruttore e il proprio router o l'ambiente causa interferenze, provare ad avvicinare il router. Se non funziona, effettuare nuovamente l'operazione di accoppiamento.
③ La rete Wi-Fi 5G non è supportata, mentre è supportata solo la rete wireless a 2,4 GHz.
④ Forse il filtro degli indirizzi MAC è aperto. Nel caso, disattivarlo.

Se nessuno dei suggerimenti di cui sopra ha risolto il problema, è possibile aprire la rete dati mobile sul telefono per creare un hotspot Wi-Fi, quindi aggiungere nuovamente il dispositivo.

1. L'indicatore blu lampeggia velocemente due volte al secondo, il che significa che il dispositivo è connesso al Wi-Fi ma non è riuscito a connettersi al server.

Verificare che la rete sia sufficientemente stabile. Se il doppio lampeggio si verifica frequentemente, significa che si cerca di accedere a una rete instabile e non si tratta di un problema del prodotto. Se la rete è normale, provare a spegnere il dispositivo per riavviare l'interruttore.
