Type de produit	Station de soudage
Marque	Weller
Modèle	WT 1010
Tension de réseau	230 V / 50 Hz ou 120 V / 60 Hz selon version
Puissance absorbée	95 W (WT 1) / 150 W (WT 1H) – modèle WT 1010 similaire
Plage de température	50 °C - 450 °C / 550 °C selon l'outil
Précision de température	± 9 °C / ± 17 °F
Stabilité en température	± 2 °C / ± 4 °F
Classe de protection	I (boîtier antistatique), outil classe III
Affichage	LCD avec luminosité réglable
Fonctions principales	Contrôle de température, fonction de verrouillage, fenêtre de processus, température stand-by
Consignes de sécurité	Protection contre choc électrique, brûlures, incendie
Entretien et nettoyage	Débrancher avant intervention, laisser refroidir, utiliser pièces d'origine Weller
Pièces détachées et réparabilité	Réparations réservées au personnel formé par Weller, pièces de rechange d'origine
Garantie	12 mois après livraison
Certifications	CE, marque de conformité britannique
Recyclage	DEEE – collecte séparée, points de collecte

FOIRE AUX QUESTIONS - WT 1010 Weller

Comment régler la température de la station WT 1010 ?

Utilisez les touches de réglage sur le panneau avant. La température s'affiche sur l'écran LCD. Vous pouvez également paramétrer une température de veille (stand-by) via le menu.

Que faire en cas de surchauffe ou de défaut d'affichage ?

Éteignez la station et débranchez-la. Laissez refroidir complètement. Vérifiez la panne et le câble. Si le problème persiste, contactez le service après-vente Weller.

Puis utiliser des pannes non Weller sur la WT 1010 ?

Non, il est impératif d'utiliser uniquement des outils et pannes d'origine Weller pour garantir la sécurité et les performances.

Comment nettoyer la station de soudage ?

Débranchez la station avant tout nettoyage. Utilisez un chiffon doux et sec. N'utilisez pas de produits chimiques ou abrasifs. Nettoyez régulièrement le support de sécurité et l'éponge humide.

La station WT 1010 est-elle adaptée aux composants sensibles (ESD) ?

Oui, le boîtier est antistatique et la station est conforme à la protection ESD. Utilisez un bracelet antistatique pour une protection optimale.

Quelle est la procédure pour changer la panne ?

Éteignez la station et laissez la panne refroidir complètement. Dévissez l'écrou de fixation, retirez la panne usagée et insérez la nouvelle. Serrez modérément. Ne changez jamais une panne chaude.

Comment activer le mode stand-by ?

Accédez au menu de configuration via l'écran LCD. Sélectionnez 'Température Stand-by' et réglez la valeur souhaitée. La station passera automatiquement en veille après une période d'inactivité.

La station ne chauffe pas, que vérifier ?

Vérifiez que le câble secteur est bien branché et que la prise est alimentée. Contrôlez le fusible interne (voir notice). Si la panne est défectueuse, remplacez-la. Si rien ne fonctionne, faites appel à un électricien.

Quels sont les risques en cas de non-respect des consignes de sécurité ?

Risque de choc électrique, de brûlures graves, d'incendie ou de dommages matériels. Lisez attentivement la notice et suivez toutes les consignes.

Comment éliminer la station en fin de vie ?

Ne la jetez pas aux ordures ménagères. Déposez-la dans un point de collecte DEEE ou rapportez-la à votre revendeur. Respectez la réglementation locale.

MODE D'EMPLOI WT 1010 Weller

FR Traduction de la notice originale

FR Température Stand-by

IT Temperatura standby

PT Temperatura Standby

FR Fenêtre de processus

FR fonction de verrouillage

FR LCD Luminosité de base

Lisez entièrement ce manuel ainsi que les consignes de sécurité avant la mise en service et avant de travailler avec l'appareil.

Dans le cas du non-respect des consignes de sécurité, il y a danger pour le corps et danger de mort.

Conserver le présent manuel de telle manière qu'il soit accessible à tous les utilisateurs. Veuillez considérer les modes d'emploi respectifs des appareils raccordés.

Consignes de sécurité

L'appareil peut tre utilisé par des enfants à par-tir de 8 ans et par des personnes ayant des capa-cités physiques, sensorielles ou mentales restreintes ou ayant un manque d'expérience et / ou de connaissances s'ils sont sous surveillance ou ont été informés de la manipulation sûre de l'appareil et ont compris les dangers qui en résultent. Les enfants ne doivent pas jouer avec L'appareil.

Le nettoyage et la maintenance ne doivent pas tre effectués par des enfants sans surveillance.

Maintenez toute personne à l'écart du poste de travail.

La présence d'enfants et de personnes non autorisées dans la zone de travail est interdite. Ne laissez personne s'approcher de l'outil ni toucher le câble.

AVERTISSEMENT | Choc électrique

Un raccordement incorrect du bloc de contrôle expose l'utilisateur à un danger de blessures par choc électrique et peut conduire à l'endommagement de l'appareil.

• Lisez attentivement les consignes de sécurité ci-jointes, les consignes de sécurité de votre mode d'emploi ainsi que le manuel de votre bloc de contrôle avant la mise en service du bloc de contrôle et respectez les mesures de sécurité qui y sont indiquées !
  • Raccordez uniquement les outils de WELLER.

Un appareil défectueux peut présenter des conducteurs actifs mis à nu ou le conducteur de protection est sans fonction.

• Seules les personnes formées par Weller sont autorisées à effectuer les réparations.
• Si le câble de raccordement de l'appareil électrique est endommagé, il doit être remplacé par un câble de raccordement spécialement conçu et disponible via l'organisation du service après-vente.

Protégez-vous contre les décharges électriques. La poignée des outils de soudage du modèle antistatique est conductrice.

• Evitez tout contact corporel avec des pièces mises à la terre, par ex. tuyaux, éléments de chauffage, fours ou réfrigéra-teurs.
• N'utilisez pas l'outil de soudage dans un milieu humide.
• Ne travaillez pas sur des pièces sous tension.

AVERTISSEMENT Risque de brûlures

Si le bloc de contrôle est activé, il y a des risques de brûlure au niveau de l'outil de dessoudage. Une fois désactivés, les outils peuvent rester chauds un certain temps.

• En cas de non utilisation de l'outil de soudage, toujours le poser dans la plaque reposoir de sécurité. Assurez la stabilité du support de sécurité.
• Changement de panne uniquement à l'état froid Danger de brûlure par de l'étain de brasage liquide. Protégez-vous contre les éclaboussures d'étain.
• Portez des vêtements de protection appropriés pour vous protéger des brûlures. Protégez vos yeux et portez des lunettes de protection.
• En cas de travail avec de la colle, respectez notamment les consignes de sécurité du fabricant de colle.

▲ AVERTISSEMENT Risque d'incendie

Couvrir l'appareil de soudage ou le support de sécurité risque de provoquer un incendie. Toujours laisser l'appareil de soudage et le support de sécurité à l'air libre.

• Laissez toujours l'appareil de soudage et le support de sécurité à l'air libre.
• Ne placez aucun objet inflammable liquides ou gaz à proximité de l'outil de soudage chaud.

Conservez votre outil de soudage dans un endroit sûr. Les outils et appareils non utilisés doivent être rangés dans un endroit sec, fermé ou en hauteur, hors de portée des enfants. Mettez les outils de soudage non utilisés hors tension et hors pression.

Le câble secteur ne doit être branché que sur une prise de courant ou un adaptateur agréé. Vérifie que la tension secteur est compatible avec les informations consignées sur la plaque du modèle. Ne relier l'appareil à la prise de courant que lorsqu'il est débranché.

N'utilisez pas le câble à des fins pour lesquelles il n'est pas prévu. Ne prenez jamais l'outil par le câble. N'utilisez pas le câbl pour retirer la fich de la prise de courant. Protégez le câble de la chaleur, de l'huile et des arêtes vives.

Soyez attentifs. Veillez à ce que vous faites. Abordez le travail avec sérieux. N'utilisez pas l'outil de soudage si vous n'êtes pas concentré.

Evitez de vous tenir de façon anormale. Organisez correctement l'ergonomie de votre poste de travail. Évitez toute mauvaise position qui entraînerait des défauts de posture.

L'outil de soudage ne doit être mis en service que dans un état technique parfait. Ne désactivez jamais les équipements de protection.

Les défauts et dérangements doivent être éliminés immédiatement. Avant toute utilisation de l'outil / appareil, inspectez avec soin le fonctionnement correct et conforme des équipements de protection. Assurez-vous que les pièces en mouvement fonctionnent correctement et ne se coïncent pas et que toutes les pièces sont en bon état. Toutes les pièces doivent être montées correctement et toutes les conditions remplies afi de pouvoir garantir le fonctionnement impeccable de l'outil.

Servez-vous d'un outil adapté. Utilisez uniquement des accessoires ou outils auxiliaires indiqués dans la liste d'accessoires ou certifié par le fabricant. Utilisez les accessoires ou outils auxiliaires WELLER uniquement sur des appareils WELLER d'origine. L'utilisation d'autres outils ou accessoires peut entraîner un risque de blessure.

Fixez l'outil. Utilisez des dispositifs de fixatio pour maintenir l'outil.

Prévoyez une aspiration des fumées. Si un dispositif a été prévu pour le branchement d'aspirations des fumées, veillez à ce qu'il soit branché et correctement utilisé.

Utilisation Conforme Aux Prescriptions

Unité d'alimentation pour outils de soudage WELLER. Utiliser la station de soudage uniquement conformément au but indiqué dans le manuel d'utilisation pour le soudage et dans les conditions indiquées ici.

Cet appareil peut uniquement être utilisé à la température ambiante et dans des pièces fermées. Protégez de l'humidité et des rayons directs du soleil.

Groupes d'utilisateurs

En raison des risques et dangers d'importance différente, seuls des spécialistes formés sont autorisés à exécuter certaines étapes de travail.

Étape de travail Groupes d'utilisateurs
Spécification des pa-ramètres de soudage	Spécialiste avec formation technique
Remplacement de pièces de rechange électriques	Électricien
Spécification des interval-les de maintenance	Spécialiste de la sécurité
Commande Non-spécialistes
CommandeRemplacement de pièces de rechange électriques	Apprentis techniques sous l'égide et la surveillance d'un spécialiste qualifi

Entretien et maintenance

▲ AVERTISSEMENT

Toujours extraire la fiche hors de la prise de courant avant d'intervenir sur l'appareil. Laisser refroidir l'outil.

Contrôlez régulièrement tous les câbles et tuyaux. Retirez tout outil électrique endommagé afi d'empêcher son utilisation.

Seules les personnes formées par Weller sont autorisées à effectuer les réparations.

N'utiliser que des pièces de rechange d'origine.

Garantie

Les réclamations pour vices de fabrication expirent 12 mois après la livraison. Ceci ne s'applique pas aux droits de recours de l'acquéreur d'après le §§ 478, 479 du code civil allemand.

La garantie que nous accordons n'est valable que dans la mesure où la garantie de qualité ou de solidité a fait l'objet d'une confirmatio écrite par nos soins et moyennant l'emploi du terme "Garantie".

La garantie perd toute sa validité en cas d'utilisation non conforme et de manipulations quelconques de la part d'un personnel non qualifié

Pour plus d'informations, consulter www.weller-tools.com.

Caractéristiques Techniques

Stations de soudage WT 1 WT 1H

Dimensions L x l x H (mm)(Inch)		150 x 130 x 1015.91 x 5.12 x 3.98
Protection 230 V (mA)120 V (A)		T500T1	T800T1,6
Poids Env. (kg) 1,9 3,0
Tension de réseau (V / Hz)		230 / 50120 / 60100 / 50/60
Puissance absorbée (W) 95 150 (200)
Classe de protection		I, boîtier antista-tiqueIII, Outil de sou-dage
Plage de température (°C)En fonction de l'outil (°F)		50 - 450 / 550150-850 / 950
Précision de température (°C/°F)		± 9 / ± 17
Stabilité en température (°C/°F)		± 2 / ± 4

Symboles

Attention!

Avertissement ! Risque de brûlures!

Lire la notice d'utilisation !

Avant de réaliser tous travaux sur l'appareil, débrancher toujours la prise.

Design et poste de travail conformes ESD

Compensation de potentiel

Signe CE

Marque de conformité britannique

Protection

Transformateur de sécurité

Elimination des déchets

Les déchets d'équipements électriques et électroniques doivent être collectés et éliminer séparément. Retirez les ampoules des appareils avant de les jeter. S'adresser aux autorités locales ou au détaillant spécialisé en vue de connaître l'emplacement des centres de recyclage et des points de collecte. Selon les réglementations locales, les détaillants peuvent être tenus de reprendre gratuitement les déchets de piles et les déchets d'équipements électriques et électroniques. Contribuez à réduire la demande de matières premières en réutilisant et en recyclant vos déchets d'équipements électriques et électroniques. Les déchets d'équipements électriques et électroniques comportent des matériaux précieux et recyclables qui peuvent avoir des impacts négatifs sur l'environnement et sur votre santé s'ils ne sont pas éliminés de manière écologique. Avant de mettre au rebut votre ancien appareil, supprimez les données personnelles qui pourraient s'y trouver.

Des filtre colmatés doivent être traités comme déchets spéciaux. Eliminez les pièces de l'appareil remplacées, les filtre ou les vieux appareils selon les consignes en vigueur dans votre pays.

FR Cet appareil et sa batterie se recyclent À DÉPOSER EN MAGASIN A DÉPOSER EN DÉCHÊTERIE OU

Points de collecte sur www.quefairedemesdechets.fr

FR Déclaration CE de conformité

Nous déclarons que les produits désignés répondent aux conditions des directives suivantes:

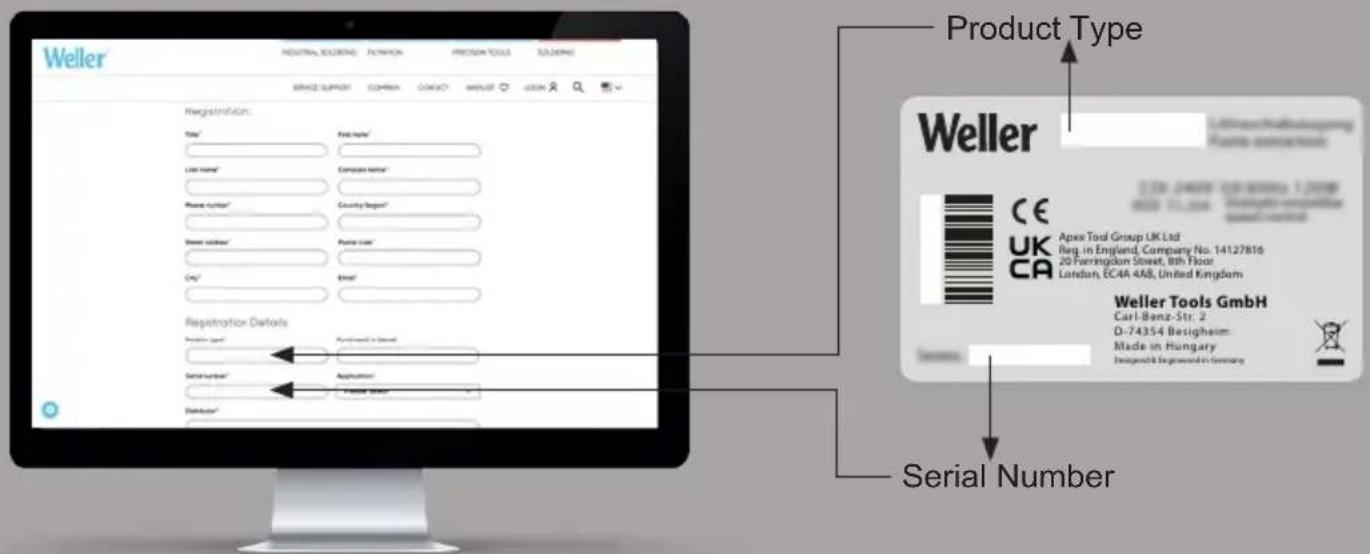

Produkt-Registrierung - Enregistrement produit - Registro de producto - 尊敬的客户您好
