| Type de produit | Groupe de surpression |
| Marque | Gardena |
| Modèle | PTU 3700/4 |
| Puissance nominale | 800 W |
| Tension secteur | 230 V AC, 50 Hz |
| Débit maxi | 3700 l/h |
| Pression maxi / hauteur manométrique maxi | 4,1 bar / 41 m |
| Hauteur d'auto-amorçage maxi | 7 m |
| Pression de fonctionnement (marche-arrêt) | 1,5 - 2,8 bar |
| Pression interne admise (côté refoulement) | 6 bar |
| Longueur de câble d'alimentation | 1,5 m (H07RN-F) |
| Poids | 13,1 kg |
| Niveau de puissance acoustique (LWA) | 78 dB(A) (garanti 82 dB(A)) |
| Température maxi du liquide | 35 °C |
| Liquides transportés | Eau de pluie, eau du robinet, eau chlorée (uniquement eau) |
| Protection électrique | Disjoncteur FI (RCD) 30 mA requis ; disjoncteur thermique intégré |
| Utilisation | Arrosage jardin, alimentation en eau domestique, surpression |
| Entretien | Vérifier pression du réservoir (1,5 bar), rincer après eau chlorée, nettoyer filtre |
| Garantie | 2 ans (usage privé) ; pièces d'usure exclues (turbine, membrane) |
FOIRE AUX QUESTIONS - PTU 3700/4 GARDENA
Questions des utilisateurs sur PTU 3700/4 GARDENA
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Pompe au format PDF gratuitement ! Retrouvez votre notice PTU 3700/4 - GARDENA et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil PTU 3700/4 de la marque GARDENA.
MODE D'EMPLOI PTU 3700/4 GARDENA

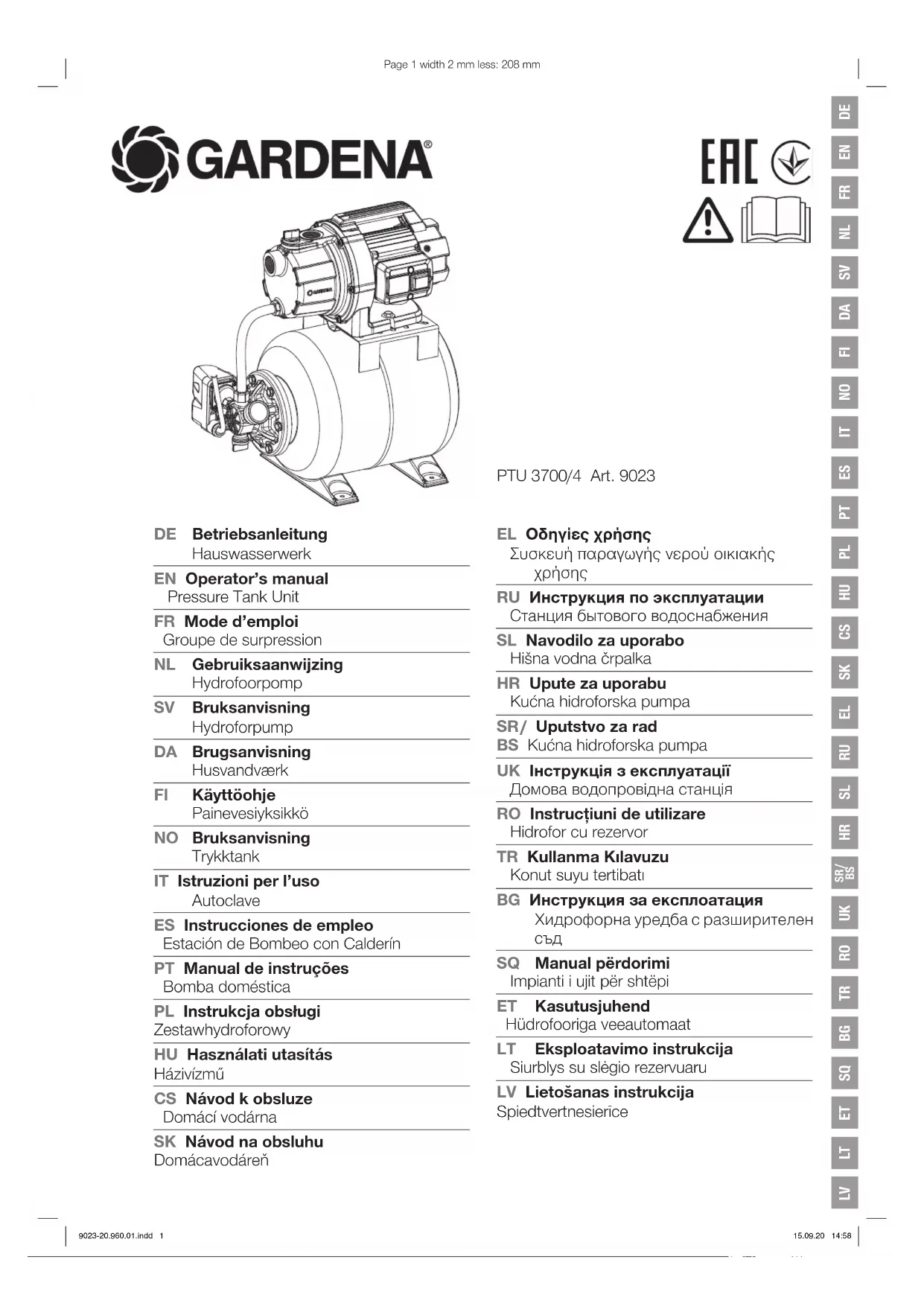

FR Mode d'emploi Groupe de surpression
FR Groupe de surpression PTU 3700/4
- SECURITE 11
- MONTAGE....12
- UTILISATION 13
- MAINTENANCE....13
- ENTREPOSAGE....13
- DÉPANNAGE 13
- CARACTÉRISTIQUES TECHNIQUES ..... 14
- ACCESSOIRES 14
- SERVICE/GARANTIE....14
Traduction des instructions originales.
Ce produit peut être utilisé par des enfants de plus de 8 ans ainsi que par des personnes ayant des capacités physiques, sensorielles ou mentales amoindries, ou un déficit d'expériences ou de connaissances, si ceux-ci sont sous surveillance ou s'ils ont été instruits sur une utilisation sûre de l'appareil ou sur les dangers inhérents. Il est interdit aux enfants de jouer avec ce produit. Le nettoyage et l'entretien par l'utilisateur ne doivent pas être effectués par
des enfants sans surveillance. L'âge recommandé pour l'utilisation du produit par des jeunes gens est de 16 ans au moins. Ne jamais utiliser le produit si vous êtes fatigué ou malade, ou si vous êtes sous l'influence d'alcool, de drogues ou de médicaments.
Utilisation conforme :
Le Groupe de surpression GARDENA est utilisé pour refouler de l'eau de pluie, de l'eau du robinet et de l'eau contenant du chlore dans le jardin privé familial ou de loisir.
Lorsque les consommateurs (p. ex. robinet) sont ouverts, il peut y avoir des variations de pression entre les plages de mise en marche et d'arrêt à certains débits.
Liquides transportés :
Le groupe de surpression GARDENA ne permet de refouler que de l'eau.
Lorsque la pompe sert de surpresseur, ne pas dépasser la pres sion intérieure maximum autorisée de 6 bars (côté refoulement). Cette pression côté refoulement est égale à la somme de la pression générée par la pompe et de la pression que vous souhaitez augmenter.
- Example : Pression à la sortie du robinet = 1,9 bar, Pression max. du groupe de surpression = 4,1 bar, pression totale = 6,0 bar.
Le produit ne convient pas à une utilisation prolongée (fonctionnement permanent en recirculation).
GER ! Risque de blessure !
→ Ne doivent pas être aspirés : l'eau salée, l'eau chargée, les produits produits corrosifs, les matières facilement inflam mables ou explosives (essence, fuel, diluant, par exemple), les matières grasses ou alimentaires.
1. SECURITE
IMPORTANT!
Lisez la notice d'utilisation attentivement et conservez-la pour vous y référer ultérieurement.
Symboles sur le produit :
Consignes de sécurité générales
Sécurité électrique
DANGER ! Électrocution !
→ Le produit doit être alimenté en courant par un disjoncteur FI (RCD) avec un courant de déclenchement nominal de 30 mA maximum.
DANGER ! Risque de blessure !
→ Débranchez le produit du secteur avant d'assurer la maintenance ou de remplacer des pièces. La prise de courant doit pour cela se trouver dans votre champ de vision.
Sécurité de fonctionnement
La température de l'eau ne doit pas excéder 35 °C.
La pompe ne peut pas être utilisée lorsque des personnes se trouvent dans l'eau.
Une fuite de lubrifiant pourrait entrainer une pollution du liquide.
Disjoncteur
Disjoncteur thermique de sécurité :
En cas de surcharge, la pompe est éteinte par la protection de moteur thermique intégrée. La pompe est à nouveau prête à fonctionner après avoir suffisamment refroidi.
Consignes de sécurité supplémentaires
Sécurité électrique
DANGER ! Arrêt cardiaque !
Ce produit génère un champ électromagnétique en cours de fonctionnement. Dans certaines conditions, ce champ peut avoir des effets sur le fonctionnement d'implants médicaux actifs ou passifs. Pour exclure le danger de situations pouvant entraîner des blessures graves ou mortelles, les personnes disposant d'un Implant médical doivent consulter leur médecin et le fabricant de l'Implant avant d'utiliser ce produit.
Câbles
Lors de l'utilisation de rallonges, celles-ci doivent être conformes aux sections transversales minimales du tableau suivant :
Tension Longueur de câble Section transversale
| 230 – 240 V / 50 Hz Jusqu'à 20 m 1,5 mm | 2 |
| 230 – 240 V / 50 Hz 20 – 50 m 2,5 mm | 2 |
DANGER ! Électrocution !
de blessure dû au courant électrique.
→ Débranchez le produit du secteur avant de le mettre hors service, d'en assurer la maintenance ou d'en éliminer un défaut.
La pompe doit être mise en place de sorte à être stable et à ne pas pouvoir être submergée ni tomber dans l'eau. Placez la pompe à une certaine distance (min. 2 m) de l'endroit où se trouve le liquide à aspirer. Pour plus de sécurité, vous pouvez utiliser un disjoncteur différentiel courant.
→ Veuillez consulter votre électricien.
Si le câble de raccordement au secteur de cet appareil est endommagé, le faire remplacer par le fabricant ou son service après-vente ou une personne ayant une qualification correspondante afin d'éviter tous dangers.
Maintenez la fiche et le câble d'alimentation à l'abri de la chaleur, des produits huileux et des angles vifs.
Ne soulevez pas la pompe par son câble. Ne retirez pas la fiche de la prise de courant en tirant sur le câble mais en tirant sur la fiche.
L'interrupteur manométrique ne doit pas être ouvert. Contacter le S.A.V. de GARDENA si l'interrupteur manométrique est défectueux.
N'exposez pas la pompe à la pluie. Ne l'utilisez pas dans un environnement très humide.
Vérifiez régulièrement le câble d'alimentation.
Avant chaque mise en service, contrôlez l'état de la pompe et particulièrement celui du câble d'alimentation et de la fiche.
N'utilisez pas une pompe endommagée. En cas d'usure ou d'endommagement, faites vérifier l'appareil par le service Après-Vente GARDENA.
En cas d'utilisation de nos pompes avec un générateur, il convient de respecter les avertissements du fabricant du générateur.
Sécurité individuelle
DANGER ! Risque d'asphyxie !
Les petites pièces peuvent être avalées. Les petits enfants peuvent s'étouffer avec le sac en plastique. Maintenez les petits enfants à l'écart pendant le montage.
DANGER ! Risque de blessures avec de l'eau chaude !
En cas d'utilisation prolongée (> 5 min.) contre le côté refoulement fermé, l'eau dans la pompe peut devenir chaude et provoquer ainsi des blessures.
→ Ne laissez pas fonctionner la pompe plus 5 minutes à refoulement fermé. Quand l'alimentation en eau sur le côté aspiration fait défaut, l'eau peut s'échauffer dans la pompe de telle sorte qu'elle risque de provoquer, à la sortie, des blessures dues à la haute température.
→ Débrancher la pompe du secteur par le biais du fusible de la maison, laisser refroidir l'eau et vérifier l'alimentation en eau du côté aspiration avant de remettre la pompe en marche.
DANGER ! Lésions auditives en raison de la détonation !
→ Le réservoir ne doit pas être ouvert.
En cas de raccordement de la pompe au système d'alimentation en eau, il faut respecter les prescriptions sanitaires nationales pour éviter l'aspiration d'eau non potable.
→ Veuillez vous renseigner auprès d'un installateur sanitaire.
Pour éviter le fonctionnement à vide de la pompe, assurez-vous que l'extrémité du tuyau d'aspiration se trouve en permanence dans le liquide à aspirer.
→ Avant chaque utilisation, remplissez la pompe jusqu'au ras bord avec environ 2 à 3 l du liquide à aspirer !
L'aspiration de sable ou d'autres matières abrasives provoque l'usure rapide et la baisse de performance de la pompe.
→ Utilisez un filtre anti-sable, si le liquide aspiré est sablonneux.
La pompe peut s'abîmer si elle est utilisée pour trans por ter de l'eau chargée, par ex. de cailloux, d'aigilles de sapin.
→ Evitez de transporter de l'eau chargée.
2. MONTAGE
GER ! Risque de blessure !
ue de blessure si le produit démarre de façon inopinée.
→ Débranchez le produit de l'alimentation en courant électrique avant de le monter.
Installation de la pompe :
Le sol de l'emplacement doit être dur et sec et doit garantir une installation stable de la pompe.
→ Mettre la pompe en place à une distance sûre de l'eau (au moins 2 m). Installer la pompe en un lieu à faible humidité, avec une bonne ventilation au niveau des fentes. La distance aux murs doit être égale à au moins 5 cm. Aucune saleté ne doit être aspirée par les fentes (par ex. sable ou terre).
Serrer les pièces de raccordement en plastique côté aspiration et côté refoulement uniquement à la main.
Installation fixe de la pompe [fig. A1]:
Une plaque de fixation ⑫ p. ex. une plaque en bois (non fournie à la livraison), empêche le groupe de surpression de glisser.
→ Visser les 4 pieds ⑪ du groupe de surpression sur la plaque de fixation ⑫ (il est recommandé d'utiliser des vis à six pans creux).
Installer le groupe de surpression de façon à pouvoir placer sous le bouchon d'évacuation un bac de récupération suffisamment grand pour le vidage du surpresseur ou de l'installation ^⑨ .
Dans la mesure du possible, installer la pompe plus haut que la surface d'eau à partir de laquelle le pompage est effectué. Si cela n'est pas possible, installer entre la pompe et le tuyau d'aspiration un organe de coupure résistant à la dépression.
En cas d'installation fixe dans la maison pour l'alimentation en eau domestique, le groupe de surpression ne doit pas être raccordé au réseau par des tuyauteries rigides, mais flexibles (p. ex. tuyau blindé); ceci réduira les bruits de fonctionnement et évitera une détérioration de la pompe par vibrations.
Lors de l'installation fixe, utiliser des organes de coupure appropriés aussi bien du côté aspiration que côté refoulement. Ceci est important par ex. pour les travaux d'entretien et de nettoyage ou pour les mises à l'arrêt.
Raccorder le tuyau côté aspiration [fig. A2]:
Ne pas utiliser côté aspiration d'éléments enfichables pour tuyaux d'eau !
→ Côté aspiration, utilisez un tuyau d'aspiration résistant au vide; p. ex. tuyau d'aspiration GARDENA réf. 1411 ou tuyau d'aspiration de puits GARDENA réf. 1729.
Il convient d'utiliser un tuyau d'aspiration avec clapet anti-retour pour que le tuyau d'aspiration ne se vide pas tout seul après extinction de la pompe.
-
Vissez le clapet anti-retour ② dans le raccord côté aspiration ① avec le joint torique ⑨ en direction de la pompe, jusqu'à ce que la butée ⑧ s'appuie sur le raccord côté aspiration ⑪.
-
Connectez le tuyau d'aspiration ③ résistant au vide au clapet anti-retour ② et vissez-le hermétiquement.
-
Pour des hauteurs de refoulement supérieures à 4 m, fixez le tuyau d'aspiration ③ (p. ex. à un poteau en bois). La pompe est délestée du poids du tuyau d'aspiration.
Raccorder le tuyau côté refoulement [ fig. A3 ] :
Le raccord de pompe ④ est doté d'une filetage interne de 33,3 mm (G 1").
Remarque : en cas de tuyauterie fixe, celle-ci doit présenter une pente ascendante afin que l'eau du côté refoulement puisse retourner dans la pompe.
La capacité de refoulement de la pompe est exploitée de façon optimale en raccordant des tuyaux de 19 mm (3/4") p. ex. en rapport avec
- le set de raccordement grand débit pour pompes GARDENA réf. 1752,
ou de tuyaux de 25 mm (1") avec
- la pièce filetée à raccord rapide GARDENA réf. 7115 / tuyau à raccord rapide réf. 7103.
-
Vissez le raccord de pompe Ⓒ dans le raccord côté refoulement ④.
-
Connectez le tuyau de refoulement ⑤ au raccord de pompe ©.
Si vous utilisez d'autres raccords, utilisez de la bande d'étanchéité (P) sur le filetage extérieur des raccords.
En cas de raccordement en parallèle de plusieurs tuyaux / appareils de raccordement, nous recommandons d'utiliser le
- sélecteurs 2 ou 4 circuits GARDENA réf. 8193 / 8194, sélecteur 2 circuits GARDENA réf. 940,
qui peuvent être vissés directement sur le raccord de pompe ©.
3. UTILISATION
DANGER ! Risque de blessure ! Risque de blessure si le produit démarre de façon inopinée.
→ Débranchez le produit de l'alimentation électrique avant de raccorder, régler ou transporter le produit.
Pomper de l'eau [fig. O1 / O2] :
ATTENTION ! Fonctionnement à vide de la pompe!
→ Avant chaque utilisation, remplissez la pompe jusqu'au ras bord avec environ 2 à 3 l du liquide à aspirer !
- Vérifiez la pression du réservoir (voir 4. MAINTENANCE).
- Desserrez le raccord vissé ⑥ de la goulotte de remplissage ⑦ à la main.
- Remplissez d'eau par la goulotte de remplissage ⑦ jusqu'au trop-plein (env. 2 à 3 l).
- Serrez le raccord vissé ⑥ de la goulotte de remplissage ⑦ à la main (ne pas utiliser de pince).
- Ouvrez éventuellement les robinets d'arrêt de la conduite de pression (appareils de raccordement, arrêt d'eau, etc.).
- Videz l'eau résiduelle dans le tuyau de refoulement ⑤ pour que l'air puisse s'échapper pendant la procédure d'aspiration.
- Branchez la pompe à l'alimentation électrique.
- Maintenez le tuyau de refoulement ⑤ au moins 1 m à la verticale de la pompe, appuyez sur le bouton marche / arrêt⑧ et attendez jusqu'à ce que la pompe ait aspiré.
→ Si la pompe n'a pas refoulé d'eau après env. 5 min, éteignez-la (appuyez sur l'interrupteur marche / arrêt®) (voir 6. DÉPANNAGE).
Une fois la pression max. atteinte, la pompe s'éteint automatiquement. Si la pression passe en dessous de la pression min. en raison du prélèvement d'eau, la pompe se met automatiquement en marche.
La hauteur d'auto-amorçage maximale indiquée de 7 m ne peut être atteinte que si la pompe est remplie jusqu'au trop-plain via l'embout de remplis sage et si le tuyau de refoulement ⑤ est tenu vers le haut pendant le remplissage et l'auto-amorçage pour empêcher l'eau de s'échapper de la pompe par le tuyau de refoulement ⑥.
4. MAINTENANCE
DANGER ! Risque de blessure ! Risque de blessure si le produit démarre de façon inopinée.
→ Débranchez le produit de l'alimentation en courant électrique avant de procéder à la maintenance du produit.
Rincer la pompe :
Après avoir pompé de l'eau chlorée, la pompe doit être rincée.
- Pompez de l'eau tiède (max. 35 °C) en ajoutant éventuellement un nettoyant doux (p. ex. liquide vaisselle), jusqu'à ce que l'eau pompée soit claire.
- Éliminez les résidus en vertus des directives de la loi sur l'élimination des déchets.
Vérifier la pression du réservoir [ fig. M1 ] :
Vérifiez régulièrement la pression du réservoir.
La pression du réservoir doit être d'environ 1,5 bar. Pour ajouter de l'air, utiliser un compresseur d'air pour pneumatique automobile avec affichage de la pression (manomètre).
- Dévissez le couvercle de protection ⑬.
- Ouvrez tous les points de prélèvement. Le côté refoulement est hors pression.
- Mettez la pompe à air / le gonfleur sur la soupape de réservoir ⑭ et remplissez d'air jusqu'à ce que l'indicateur de pression de la pompe à air / du gonfleur indique env. 1,5 bar.
- Revisser le couvercle de protection ⑬.
5. ENTREPOSAGE
Mise hors service [fig. S1]:
La pompe ne résiste pas au gel !
Le produit doit être rangé hors de portée des enfants.
- Débranchez la pompe de l'alimentation électrique.
- Fermez si nécessaire tous les organes de coupure côté aspiration.
- Ouvrez tous les points de prélèvement. Le côté refoulement est hors pression.
- Ouvrez le raccord vissé ⑥ de la goulotte de remplissage ⑦ et le bouchond'évacuation ⑨. La pompe est vidée.
- Rangez la pompe dans un endroit sec, fermé et à l'abri du gel.
Élimination :
(conformément à la directive 2012/19/UE)
Le produit ne doit pas être jeté avec les déchets ménagers normaux. Il doit être éliminé conformément aux prescriptions locales de protection de l'environnement en vigueur.
IMPORTANT!
→ Éliminez le produit par le biais de votre point de collecte et de recyclage local.
6. DÉPANNAGE
DANGER ! Risque de blessure ! Risque de blessure si le produit démarre de façon inopinée.
→ Débranchez le produit de l'alimentation en courant électrique avant d'en éliminer les défauts.
Déblocage de la turbine [fig. T1]:
Une turbine grippée par l'encrassement peut être débloquée.
→ Tournez l'arbre de la turbine Ⓞ à l'aide d'un tournevis. Ceci permet de débloquer la turbine.
Nettoyage du filtre [ fig. T2 ] :
Si la pompe ne démarre pas ou s'arrête soudainement en cours de fonctionnement, cela peut être dû à un filtre obstrué.
-
Desserrez le raccord vissé ⑮.
-
Dévissez le filtre ⑯.
-
Nettoyez le filtre ⑯ sous l'eau courante.
-
Remontez le filtre ⑯ dans l'ordre inverse.
Problème Cause possible Remède
| La pompe démarre, mais ne refoule pas | Tuyau d'aspiration endommagé ou non étanche. | → Vérifiez si la conduite d'aspiration est endommagée et étanchéifiez-la de sorte qu'elle soit hermétique. |
| La pompe n'a pas été remplie d'eau. | → Remplissez la pompe (voir 3. UTILISATION). | |
| Lors de l'auto-amorçage, le liquide à aspirer avec lequel vous avez rempli la pompe s'évacue par le tuyau branché côté refoulement. | → 1. Remplissez à nouveau la pompe (voir 3. UTILISATION).2. À la remise en service de la pompe, maintenez le tuyau de refoulement env. 1 m à la verticale de la pompe, jusqu'à ce que la pompe ait aspiré. | |
| En utilisant les tuyaux d'aspiration GARDENA voir 8. ACCESSOIRES) e raccordement sera parfaitement étanche. | ||
| Mauvaise étanchéité du bouchon de remplissage d'eau. | → Vérifiez le joint (remplaccz-le le cas échéant) et serrez le raccord vissé fermement (n'utilisez pas de pince). | |
| L'air ne peut pas s'évacuer pendant le processus d'aspiration car le côté refoulement est Fermé ou le tuyau de refoulement contient de l'eau. | → Ouvrez les robinets d'arrêt présents sur la conduite de pression (p. ex. lance) ou pur-gez le tuyau de refoulement. | |
| Attente trop courte. | → Mettez la pompe en marche et patientez 5 minutes. | |
Problème Cause possible Remède
| La pompe démarre, mais ne refoule pas | Filtre d'aspiration ou clapet anti-retour bouché. | Nettoyez le filtre ou le clapet anti-retour. |
| Hauteur d'aspiration trop importante. | Réduisez la hauteur d'aspiration. | |
| Pour tout autre problème d'aspiration, utilisez les tuyaux d'aspiration avec clapet anti-retour GARDENA (voir 8, ACCESSOIRES) et remplissez la pompe par l'orifice de remplis sage avec le liquide à aspirer avant la mise en marche. | ||
| La pompe ne démarre pas ou s'arrête pendant le fonctionnement | Le disjoncteur thermique de sécurité a coupé la pompe en raison d'une surchauffe. | Nettoyez le filtre. Respectez la température maximale du fluide (35 °C). |
| La pompe n'est pas alimentée en courant. | Vérifiez les fusibles et les connexions enfichables électriques. | |
| Le disjoncteur à courant de fuite s'est déclenché (courant de défaut présent). | Débranchez la pompe de l'alimentation électrique et adressez-vous au service après-vente GARDENA. | |
| La pompe n'est pas allumée. Mettez le bouton marche / arrêt sur ON. | ||
| La pompe fonctionne, mais le débit diminue | L'extrémité du tuyau d'aspiration n'est pas dans l'eau. | Immergez l'extrémité du tuyau d'aspiration plus profondément dans l'eau. |
| Filtre d'aspiration ou clapet anti-retourbouché. | Ncttoyez le filtre d'aspiration ou le clapet anti-retour. | |
| Défaut d'étanchéité côté aspiration. | Éliminez l'absence d'étanchéité. | |
| Turbine bloquée. Débloquez la turbine. | ||
| Développement de bruit dans la partie hydraulique | En présence de débits élevés (par ex. sortie de tuyau ouverte, sans réseau), un bruit peut se développer dans la partie hydraulique de la pompe. Ce bruit ne représente aucun risque et n'entraîne aucun dommage de la pompe. Il suffit de modifier légèrement le débit (par ex. légère ouverture / fermeture d'un réseau) pour éliminer le bruit. | |
| Le surpresseur démarre et s'arrête trop souvent | La membrane du réservoir est endommagée. | Faites remplacer la membrane du réservoir par le service après-vente de GARDENA. |
| Pression trop faible dans le réservoir. | Ajoutez de l'air dans le réservoir. | |
| Fulte côté refoulement. Éliminez l'absence d'étanchéité côté refoulement. | ||
![GARDENA PTU 3700/4 - Nettoyage du filtre [ fig. T2 ] : - 1](/content/2026/04/664558/images/84b64c009e863eb4561c82adc6691df550b5a544b24bd720eec3a88704cf9c70.jpg)
CONSEIL : veuillez vous adresser à votre centre de service après-vente GARDENA pour tout autre Incident. Les réparations doivent uniquement être effectuées par les centres de service après-vente GARDENA ainsi que des revendeurs autorisés par GARDENA.
7. CARACTÉRISTIQUES TECHNIQUES
| Groupe de surpression | Unité Valeur (réf. 9023) | |
| Puissance nominale W 800 | ||
| Tension du secteur V (AC) 230 | ||
| Fréquence du secteur Hz 50 | ||
| Débit maxi | l/h 3700 | |
| Pression maxi/hauteur manométrique maxi | bar / m | 4,141 |
| Hauteur d'auto-amorçase maxi | m | 7 |
| Pression de fonctionnement p(W) (pression de mise en marche jusqu'à pression d'arrêt | bar | 1,5-2,8 |
| Pression interne admise (côté pression) | bar | 6 |
| Câble d'allimentation | m 1,5 (H07RN-F) | |
| Poids | kg 13,1 | |
| Niveau de puissance acoustiqueLWA1)mesuré/garanti Incertitude k_WA 2) | dB(A) | 78/823,58 |
| Température maxi du liquide °C 35 | ||
Procédé de mesure conformément à : ^1) RL 2000/14/EU ^2) ISO 4871
- ACCESSOIRES
| Tuyaux d'aspiration GARDENA | Tuyau résistant à la flexion et à la dépression et à la flexion, disponible au choix soit au mètre réf. 1720/1721 (19 mm (3/4")/25 mm (1") sans garniture de branchement, soit en longueur fixe réf. 1411/1418 complet avec garniture de branchement. | |
| Adaptateurs pour tuyaux d'aspiration GARDENA | Pour raccordement côté aspiration. | réf. 1723/1724 |
| Set de raccordement grand débit pour pompes GARDENA | Pour raccordement côté refoulement. | réf. 1750/1752 |
| Filtres d'aspiration avec clapet anti-retour GARDENA | Pour équiper les tuyaux d'aspiration vendus à la coupe. | réf. 1726/1727/1728 |
| Filtre anti-sable GARDENA | Pour protéger le surpresscur lors d'aspiration d'eau sableuse. | réf. 1730/1731 |
| Tuyau d'aspiration GARDENA pour puits pliqué | Pour raccorder la pompe (côté aspiration) à un puits piqué ou à une canalisation (tuyau rigide) en maintenant le vide d'air. Longueur : 0,5 m. Filetage intérieur de raccordement 26/34 (des 2 côtés). | réf. 1729 |
| Aspiration flottante GARDENA | Pour une aspiration sans saletés, sous le niveau de l'eau. | réf. 1417 |
| GARDENA Pumpen-Anschluss-Stück | Pour branchement du système de raccorde-ment GARDENA côté refoulement. | réf. 1745 |
9. SERVICE/GARANTIE
Service :
Veuillez contacter l'adresse au verso.
Déclaration de garantie :
Dans le cas d'une réclamation au titre de la garantie, aucun frais ne vous sera prélevé pour les services fournis.
GARDENA Manufacturing GmbH accorde sur tous les nouveaux produits d'origine GARDENA une garantie de 2 ans à compter du premier achat chez le revendeur lorsque les produits sont exclusivement utilisés à des fins privées. Cette garantie de fabricant ne s'applique pas aux produits acquis sur un marché secondaire. La garantie couvre tous les vices essentiels du produit, manifestement imputables à des défauts de matériel ou de fabrication. Cette garantie prend en charge la fourniture d'un produit de rechange entièrement opérationnel ou la réparation du produit défectueux qui nous est parvenu gratuitement; nous nous réservons le droit de choisir entre ces options. Ce service est soumis aux dispositions suivantes :
- Le produit a été utilisé dans le cadre de son usage prévu selon les recommandations du manuel d'utilisation.
- Ni l'acheteur ni un tiers n'a tenté d'ouvrir ou de réparer le produit.
- Seules des pièces de rechange et d'usure GARDENA d'origine ont été utilisées pour le fonctionnement.
- Présentation de la preuve d'achat.
L'usure normale de pièces et de composants (par exemple sur des lames, pièces de fixation des lames, turbines, éclairages, courroies trapézoidales et crantées, turbines, filtres à air, bougies d'allumage), des modifications d'aspect ainsi que les pièces d'usure et de consommation sont exclues de la garantie.
Cette garantie de fabricant est limitée à la livraison de remplacement et à la réparation en vertu des conditions mentionnées ci-avant. D'autres prélentions à notre encontre en tant que fabricant, par exemple dommages et intérêts, ne sont pas fondées par la garantie de fabricant. Cette garantie de fabricant ne concerne bien évidemment pas les réclamations de garantie existantes, légales et contractuelles envers le revendeur/l'acheteur.
La garantie de fabricant est soumise au droit de la République Fédérale d'Allemagne,
En cas de recours à la garantie, veuillez renvoyer le produit défectueux accompagné d'une copie de la preuve d'achat et d'une description du défaut, suffisamment affranchi, à l'adresse de service GARDENA.
Pièces d'usure :
La turbine et la membrane sont des pièces d'usure et ne sont donc pas couvertes par la garantie.
NL Hydrofoorpomp PTU 3700/4
- VEILIGHEID 15
- MONTAGE....16
- BEDIENING 16
- ONDERHOUD 16
- OPBERGEN 17
- STORINGEN VERHELPEN....17
- TECHNISCHE GEGEVENS....17
- TOEBEHOREN....18
- SERVICE/GARANTIE....18
9/11 Allée des pierres mayettes
92635 Gennevilliers Cedex
France
http://www.gardena.com/fr
N° AZUR: 0 810 00 78 23
(Prix d'un appel local)
Georgia
Transporter LLC
39, rue Jacques Stas
Luxembourg-Gasperich 2549
Case Postale No. 12
Luxembourg 2010
Phone: (+352) 40 14 01
api@neuberg.lu
Mexico
AFOSA
