| Type de produit | Anémomètre numérique multifonction |
| Marque | Testboy |
| Modèle | TV 350 |
| Dimensions (L x l x h) | 165 x 85 x 38 mm |
| Poids | Environ 200 g (avec pile) |
| Alimentation | 1 pile 9 V type 6F22 |
| Afficheur | Écran LCD avec rétroéclairage |
| Plages de mesure de la vitesse du vent | 0,80 ~ 40,00 m/s ; 1,40 ~ 144,0 km/h ; 1,30 ~ 131,20 ft/s ; 0,80 ~ 77,70 nœuds ; 78 ~ 7874 ft/m ; 0,90 ~ 90,00 mil/h |
| Précision de la vitesse du vent (jusqu'à 30 m/s) | ±(2,0 % de la valeur de mesure + 50 digits) |
| Plage de mesure de la température | -10 °C ~ 60 °C (14 °F ~ 140 °F) |
| Précision de la température | ±1,5 °C / ±2,7 °F |
| Plage de mesure de l'humidité relative | 20 ~ 80 %HR (précision ±3 %HR) ; <20 ou >80 %HR (précision ±5 %HR) |
| Fonctions principales | Vitesse du vent, débit volumétrique, température ambiante, humidité, point de rosée, température humide, gel de valeur, min/max, rétroéclairage, transfert USB temps réel |
| Unités de mesure | °C/°F, m/s, km/h, mil/h, ft/m, ft/s, nœuds, CMS, CMM, CFM, m², ft² |
| Interface PC | USB (avec logiciel sur www.testboy.de) |
| Extinction automatique | Oui, désactivable (maintenir FUNC 3 s) |
| Indicateur de pile faible | Oui (icône sur écran) |
| Conditions d'utilisation | 0 °C ~ 40 °C, 0 ~ 85 %HR (sans condensation) ; rotor : -20 °C ~ 80 °C, 0 ~ 95 %HR |
| Conditions de stockage | -10 °C ~ 50 °C, 0 ~ 80 %HR (sans condensation) |
| Altitude maximale d'utilisation | 2000 m |
| Entretien et nettoyage | Nettoyer le boîtier avec un chiffon humide et nettoyant doux ; souffler les pales du rotor avec de l'air propre |
| Remplacement de la pile | Ouvrir le couvercle du compartiment, remplacer par une pile 9V neuve |
| Garantie | Garantie fabricant (voir conditions) |
| Certification | CE, conformité aux normes en vigueur |
| Accessoires inclus | Pile 9V, câble USB, logiciel (téléchargement), manuel d'utilisation |
FOIRE AUX QUESTIONS - TV 350 Testboy
Questions des utilisateurs sur TV 350 Testboy
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre équipements de mesure au format PDF gratuitement ! Retrouvez votre notice TV 350 - Testboy et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil TV 350 de la marque Testboy.
MODE D'EMPLOI TV 350 Testboy
Consignes de sécurité
AVERTISSEMENT
Les sources de danger sont, p. ex., les éléments mécaniques pouvant causer de graves blessures aux personnes.
Il existe également des dangers pour les biens matériels (p.ex. un endommagement de l'appareil).
AVERTISSEMENT
L'électrocution peut entraîner la mort ou des blessures graves et nuire au fonctionnement de biens matériels (p.ex. en endommageant l'appareil).
AVERTISSEMENT
Ne jamais orienter le rayon laser directement ou indirectement vers les yeux en l'orientant sur une surface réfléchissante. Le rayonnement laser peut causer des lésions irréversibles aux yeux. Le rayon laser doit être désactivé lors des mesures effectuées à proximité de personnes.
Consignes générales de sécurité
AVERTISSEMENT
Pour des raisons de sécurité et d'homologation (CE), il est interdit de transformer et/ou modifier l'appareil sans autorisation. Afin de garantir un fonctionnement sûr de l'appareil, les consignes de sécurité et avertissements, ainsi que le chapitre « Utilisation conforme » doivent impérativement être respectés.
AVERTISSEMENT
Respecter les consignes suivantes avant toute utilisation de l'appareil :
Éviter d'utiliser l'appareil à proximité de postes de soudure électriques, de chauffages à induction et d'autres champs électromagnétiques.
Après un changement soudain de température, l'appareil doit être placé env. 30 minutes à la nouvelle température ambiante avant son utilisation afin de permettre la stabilisation du capteur IR.
Ne pas soumettre l'appareil à des températures élevées pendant des périodes prolongées.
Éviter les conditions ambiantes poussiéreuses et humides.
Les appareils de mesure et leurs accessoires ne sont pas des jouets et doivent être tenus hors de portée des enfants !
Dans les établissements industriels, les règlements de prévention des accidents de l'Association des syndicats professionnels en charge des installations et équipements électriques doivent être respectés.
Respecter les cinq règles de sécurité suivantes :
Déconnecter l'appareil
Empêcher son redémarrage
Le mettre hors tension (la mise hors tension doit être constatée sur les 2 pôles)
Mettre à la terre et court-circuiter
Couvrir les éléments sous tension voisins
Utilisation conforme
L'appareil a exclusivement été conçu pour les applications décrites dans le manuel d'utilisation. Toute autre utilisation est interdite et peut être la cause d'accidents ou de dommages sur l'appareil. Ces applications entraînent l'extinction immédiate de la garantie dont bénéficie l'utilisateur vis-à-vis du fabricant.
Afin de protéger l'appareil contre d'éventuels dommages, retirer les piles en cas de non-utilisation prolongée.
Nous n'endossons aucune responsabilité en cas de dommages matériels ou corporels résultant d'une manipulation inappropriée ou du non-respect des consignes de sécurité. La garantie s'éteint dans de tels cas. Un point d'exclamation dans un triangle renvoie aux consignes de sécurité du présent manuel d'utilisation. Lire les instructions dans leur intégralité avant la mise en service. Cet appareil a fait l'objet d'un contrôle CE et satisfait aux normes pertinentes.
Nous nous réservons le droit de modifier les spécifications de cet appareil sans préavis.
Exclusion de responsabilité
La garantie s'éteint en cas de dommages résultant du non-respect du présent manuel d'utilisation ! Nous n'endossons aucune responsabilité pour les dommages consécutifs en résultant !
Testboy n'assume aucune responsabilité pour les dommages résultant :
du non-respect du présent manuel d'utilisation,
de modifications apportées au produit sans l'accord de Testboy,
de l'utilisation de pièces de rechange n'ayant pas été fabriquées ou homologuées par Testboy,
de l'influence de l'alcool, de drogues ou de médicaments.
Exactitude du manuel d'utilisation
Ces instructions de service ont été rédigées avec le plus grand soin. Nous n'endossons aucune responsabilité pour l'exactitude et l'intégralité des données, illustrations et schémas qu'elles contiennent. Sous réserve de modifications, d'erreurs d'impression et d'erreurs.
Élimination
Cher client Testboy, en acquérant notre produit, vous avez la possibilité de déposer le produit en fin de vie dans un centre de collecte pour déchets électriques.
La directive WEEE réglemente la reprise et le recyclage des appareils électriques usagés. Les fabricants d'appareils électriques sont tenus de reprendre et de recycler gratuitement les appareils électriques vendus. Les appareils électriques ne peuvent donc plus être jetés avec les déchets « normaux ». Les appareils électriques doivent être recyclés et éliminés séparément. Tous les appareils soumis à cette directive portent ce logo.
Élimination des piles usagées
En tant qu'utilisateur, vous êtes légalement (loi allemande sur les piles) tenu de déposer toutes vos piles et batteries usagées dans des centres agréés ; il est interdit de jeter celles-ci dans les ordures ménagères !
Les piles et batteries contenant des substances toxiques portent les symboles illustrés ci-contre, indiquant qu'il est interdit de les jeter dans les ordures ménagères.
Les symboles des métaux lourds concernés sont :
Vous pouvez ramener gratuitement vos piles et batteries usagées dans un centre de collecte de votre commune ou partout où des piles/batteries sont vendues !
Certificat de qualité
L'ensemble des activités et processus pertinents en matière de qualité effectués au sein de l'entreprise Testboy GmbH est contrôlé en permanence par un système de gestion de la qualité.
La société Testboy GmbH confirme ainsi que les équipements de contrôle et instruments utilisés pendant l'étalonnage sont soumis à des contrôles permanents.
Déclaration de conformité
Le produit est conforme avec les dernières directives. Plus d'informations sur www.testboy.de
Utilisation
Nous vous remercions d'avoir acheté notre Testboy ^® TV 350.
Veuillez lire les informations de sécurité suivantes attentivement avant toute utilisation et utiliser cet anémomètre conformément aux instructions de service ; dans le cas contraire, celui-ci peut être endommagé. L'anémomètre ne peut fonctionner de manière satisfaisante que si vous l'utilisez et le protégez correctement.
Utilisation
L'appareil de mesure doit être utilisé dans la plage de température et d'humidité de l'air indiquée.
Ne pas utiliser pas l'appareil en cas de comportement anormal ou de pannes.
Ne pas stocker et utiliser l'appareil de mesure sous le rayonnement direct du soleil, à des températures élevées et en cas d'humidité relative de l'air élevée.
Ne jamais forcer sur les pales du rotor.
Ne jamais exposer les pales du rotor à des sources de lumière trop fortes afin d'éviter toute erreur de mesure.
Entretien
Si les pales du rotor sont poussiéreuses, souffler celles-ci au moyen d'air propre ou les essuyer avec un chiffon humide et du nettoyant doux.
Nettoyer l'appareil de mesure avec un chiffon humide et un nettoyant doux. Ne pas utiliser de matériaux agressifs ou de solvants.
L'appareil de mesure doit être éteint lorsqu'il n'est pas utilisé.
L'appareil de mesure présente une consommation de courant ≤ 5 μA lorsqu'il est éteint. S'il n'est pas utilisé pendant une période prolongée, retirer la pile afin d'éviter tout endommagement de l'appareil de mesure.
Description
Cet appareil de mesure est un anémomètre numérique permettant de mesurer la température ambiante, l'humidité de l'air, le point de rosée, la température mesurée au thermomètre à bulbe humide, la vitesse du vent et le débit volumétrique de l'air.
Cet appareil est un appareil de mesure portatif professionnel présentant un grand écran LCD ré-tro-éclairé et des fonctions de commutation pour l'utilisation de différentes unités.
Cet appareil de mesure peut être utilisé de manière mobile ou stationnaire.
Cet appareil de mesure peut « geler » la valeur de mesure et afficher les valeurs de mesure min. et max.

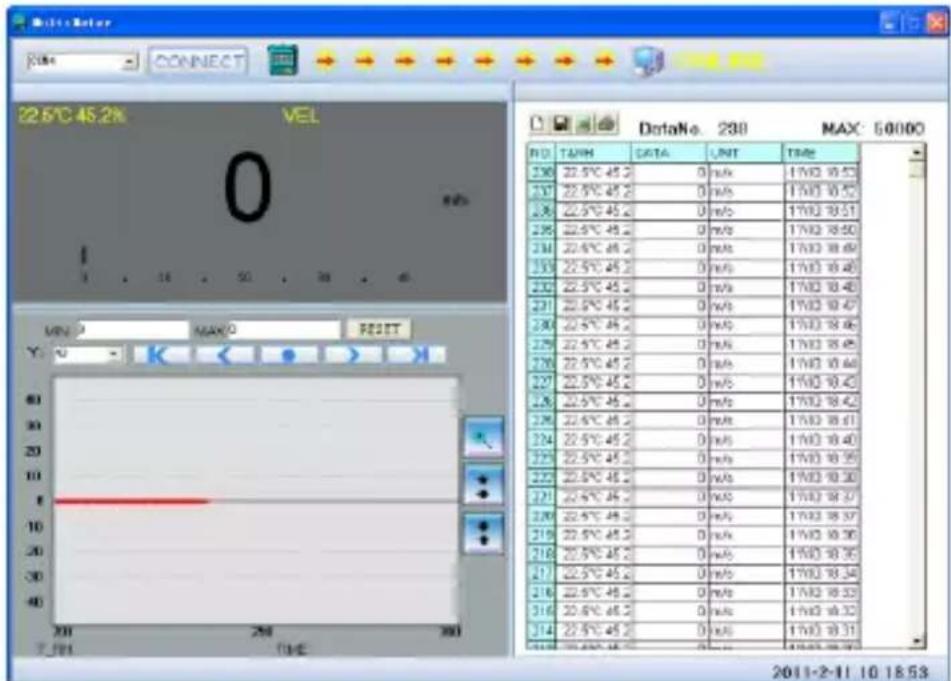

Celui-ci est doté d'un indicateur de batterie faible et transfère les données en temps réel via son port USB.

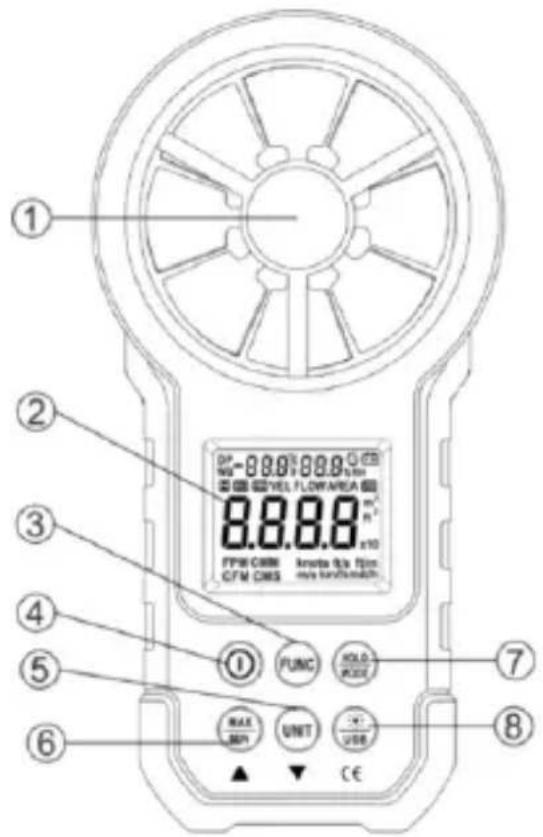

Désignation des composants
(1) Rotor
(2) Écran LCD
(3) FUNC → Touche de commutation pour les fonctions
(4) Ⓛ Touche « Marche/Arrêt »
(5) UNIT → Touche de commutation pour les unités
(6) Touches pour les valeurs min. et max.
(7) HOLD/MODE → Touche de maintien de l'affichage ; commutateur du mode « Température »
(8) USB → Écran rétro-éclairé / Fonction de transfert des données en temps réel via USB
/USB
HOLD/MODE
FUNC
Marche / Arrêt de l'appareil de mesure.
Marche / Arrêt de l'écran rétro-éclairé et du transfert USB.
Pour « geler » la valeur de mesure et pour le mode de température.
Utilisé pour basculer entre les fonctions de mesure de la vitesse du vent, le réglage des surfaces et les mesures du débit volumétrique du vent. Maintenir la touche enfoncée pendant trois secondes pour activer ou désactiver la fonction « Auto Power OFF » (mise à l'arrêt automatique).
MAX/MIN
Commutation entre les modes « Max. / Min. / Normal » ; maintenir la touche enfoncée pour quitter.
UNIT
Commutation de l'unité / surface (m², ft²) ; maintenir la touche enfoncée pour basculer entre les unités suivantes : (°C, °F), vitesse du vent (m/s, km/h, mil/h, ft/m, ft/s, nœuds), débit volumétrique de l'air (CMS, CMM, CFM).
Explication de l'affichage
Indique l'arrêt automatique
H
Valeur de mesure gelée
VEL
Mesure de la vitesse du vent
FLOW
Mesure du débit volumétrique de l'air
AREA
Surface requise pour la mesure du débit volumétrique de l'air
DP
Indique que l'appareil se trouve en mode de mesure du point de rosée.
WB
Indique que l'appareil se trouve en mode de mesure de la température humide.
°C, °F
Unité de température
%RL
Indication de l'humidité relative de l'air
USB
Indique que le transfert des données en temps réel via USB a été activé.
MAX
Indique le maximum en cas de sélection du fonctionnement avec les valeurs min. / max.
MIN
Indique le minimum en cas de sélection du fonctionnement avec les valeurs min. / max.
m^2
Indique que le réglage actuel de la surface est « mètre carré ».
ft²
Indique que le réglage actuel de la surface est « pied carré ».
CMM
Mètre cube par minute
CMS
Mètre cube par seconde
CFM
Pied cube par minute
Knots
Miles nautiques par heure, 1850 mètres par heure
ft/s
Pied par seconde
ft/m
Pied par minute
m/s
Mètre par seconde
Km/h
Kilomètre par heure
mil/h
Miles nautiques par heure
Indicateur de charge faible de la pile
Spécifications
Température ambiante : 23±5 °C, humidité relative de l'air : < 75 %
| Plage de mesure | Résolution | Précision de la mesure |
| 0,80 ~ 30,00 m/s | 0,01 m/s | ±(2,0 % de la valeur de mesure + 50 digits) |
| 30,00 ~ 40,00 m/s | Uniquement à des fins de référence |
| 1,40 ~ 108,00 km/h | 0,01 km/h | ±(2,0 % de la valeur de mesure + 50 digits) |
| 108,0 ~ 144,0 km/h | Uniquement à des fins de référence |
| 1,30 ~ 98,50 ft/s | 0,01 ft/s | ±(2,0 % de la valeur de mesure + 50 digits) |
| 98,50 ~ 131,20 ft/s | Uniquement à des fins de référence |
| Plage de mesure | Résolution | Précision de la mesure |
| 0,80 ~ 58,30 nœuds | 0,01 Nœuds | ±(2,0 % de la valeur de mesure + 50 digits) |
| 58,30 ~ 77,70 nœuds | Uniquement à des fins de référence |
| Plage de mesure | Résolution | Précision de la mesure |
| 0,90 ~ 67,20 mil/h | 0,01 mil/h | ±(2,0 % de la valeur de mesure + 5 digits) |
| 67,20 ~ 90,00 mil/h | Uniquement à des fins de référence |
| Plage de mesure | Résolution | Précision de la mesure |
| 78 ~ 5900 ft/m | 1 ft/m | ±(2,0 % de la valeur de mesure + 5 digits) |
| 5900 ~ 7874 ft/m | Uniquement à des fins de référence |
Unité de mesure du volume d'air
Température ambiante, température du point de rosée, température humide
| Plage de mesure | Résolution | Précision de la mesure |
| -10 °C~60 °C | 0,1 °C | ±1,5 °C |
| 14°F~+140°F | 0,1 °F | ±2,7°F |
Humidité relative de l'air
| Plage de mesure | Résolution | Précision de la mesure |
| (20~80)%RL | 0,1 %RL | ±3 %RL@25 °C |
| (<20 ou >80)%RL | 0,1 %RL | ±5 %RL@25 °C |
Instructions d'utilisation
Marche / Arrêt
Appuyer sur la touche pour allumer / éteindre l'anémomètre.
Maintien de la valeur de mesure
Si le résultat du processus de mesure doit rester affiché, appuyer sur la touche HOLD pour que la valeur de mesure reste affichée et que le symbole HOLD apparaisse. Appuyer à nouveau sur la touche pour quitter l'affichage.
Remarque :
Lorsque la valeur de mesure a été gelée, les touches FUNC, MAX/MIN et UNIT n'ont aucune fonction.
Rétroéclairage
Lorsque l'éclairage ambiante est trop faible pour permettre la consultation de la valeur de mesure lors de la mesure, la touche ⚙️ peut être actionnée pour activer l'éclairage d'arrière-plan.
L'éclairage d'arrière-plan reste active pendant 15 secondes. Dans cet intervalle, il est possible d'à nouveau appuyer sur la touche pour éteindre l'éclairage d'arrière-plan.
Remarque :
L'éclairage d'arrière-plan se compose d'une LED à courant de service élevé. Son utilisation fréquente réduit la durée de vie de la pile. Utiliser l'éclairage d'arrière-plan uniquement lorsque cela est nécessaire.
Le symbole (tension de la pile faible) apparaît lorsque la tension de la pile est ≤ 7 V. En cas d'utilisation de l'éclairage d'arrière-plan alors que la tension de la pile est ≤ 7 V, la tension peut chuter en raison d'une consommation de courant élevée et le
symbole ➕ peut apparaître (la précision de la mesure peut ne pas être garantie lors-
que le symbole 📄 apparaît). Dans ce cas, la pile doit être remplacée que lorsque le symbole 📄 apparaît en cas d'utilisation normale sans éclairage d'arrière-plan.
Mesure de la vitesse du vent
Positionner le convertisseur (rotor) dans l'environnement de contrôle. Lorsque « VEL » apparaît dans l'affichage, la mesure peut être effectuée en orientant la surface du rotor perpendiculaire-ment au sens du vent.
Remarque :
Des erreurs de mesure sont possibles lorsque le convertisseur (rotor) n'est pas orienté dans le sens du vent.
En cas de vents réguliers, le convertisseur (rotor) mesure idéalement lorsqu'il est orienté dans le vent.
Mesure de la vitesse du vent
En cas d'utilisation de l'appareil de mesure pour la mesure du débit volumétrique de l'air, la touche UNIT peut être actionnée pour sélectionner l'unité de mesure souhaitée (m/s, km/h, mil/h, ft/m, ft/s, nœuds).
Réglage de la surface
La surface à mesurer doit être déterminée au préalable pour mesure le volume d'air. Le processus de réglage est le suivant :
Appuyer sur la touche FUNC pour ouvrir l'affichage « AREA.
②. Utiliser les touches « MAX/MIN » et « UNIT » pour adapter la valeur et l'unité après avoir sélectionné l'unité de surface (m², ft²). Appuyer sur la touche MAX/MIN. Un signal sonore retentit lorsque la saisie de la surface est achevée et que les réglages ont été mémorisés.
③. Répéter l'étape ② pour modifier le réglage de la surface.
Mesure du débit volumétrique de l'air
Positionner le convertisseur (rotor) dans l'environnement de contrôle. Utiliser la touche FUNC pour régler la mesure du débit volumétrique de l'air ; le symbole FLOW apparaît dans l'affichage. La mesure est effectuée avec la surface du rotor orientée perpendiculairement au sens du vent.
Remarque :
Lorsque le convertisseur (rotor) n'est pas orienté dans le sens du vent, la mesure peut fournir des résultats erronés.
En cas de vents réguliers, le convertisseur (rotor) mesure idéalement lorsqu'il est orienté dans le vent.
Choix de l'unité pour le volume d'air
En cas d'utilisation de l'appareil de mesure pour la mesure du débit volumétrique de l'air, la touche UNIT peut être actionnée pour sélectionner l'unité de mesure souhaitée (CMS, CMM, CFM).
Sélection de l'unité de température
Maintenir la touche UNIT enfoncée pendant 3 secondes pour changer d'unité de température (°C, °F).
Sélection du mode de température
Maintenir la touche HOLD/MODE enfoncée pendant 3 secondes pour changer de mode de température (température ambiante, point de rosée, température humide).
Transfert des données en temps réel via USB
Installer le logiciel et le pilote USB sur votre PC.
Allumer l'appareil de mesure et le connecter à votre ordinateur au moyen du câble USB.
Démarrer le logiciel sur votre PC.
Le logiciel est disponible sur le site www.testboy.de.
Maintenir la touche /USB enfoncée pendant 3 secondes pour activer ou désactiver le transfert des données en temps réel via USB.
Le logiciel PC affiche les données et diagrammes.
La pile doit être remplacée lorsque le symbole apparaît.
Éteindre l'appareil de mesure et retirer le couvercle du compartiment à pile.
Remplacer la pile usagée.
Replacer correctement le couvercle du compartiment à pile.
Caractéristiques techniques
L'appareil doit être calibré une fois par an à 18 °C～28 °C et à une humidité relative de l'air de < 75 %.
| Altitude d’utilisation | Max. 2000 m |
| Mode d’utilisation | Fréquence de balayage de la vitesse du vent |
| Affichage | Écran LCD |
| Valeur max. affichée | 9999 |
| Durée du balayage | Env. 0,4 s/balayage |
| Indicateur de charge faible de la pile | apparaît sur l’écran LCD. |
| Alimentation | 1 pile 9 V de type 6F22 |
| Conditions d’utilisation | Humidité relative de l’air → 0~85 %RL, sans condensationTempérature → 0 °C~40 °C, sans condensation |
| Conditions d’utilisation du convertisseur (rotor) | Humidité relative de l’air → 0~95 %RL, sans condensationTempérature → -20 °C~80 °C, sans condensation |
| Conditions de stockage | Humidité relative de l’air → 0~80 %RL, sans condensationTempérature → -10 °C~50 °C, sans condensation |
| Dimensions | 165 x 85 x 38 mm |
| Poids | Env. 200 g |
