Produkttyp	Multifunktionales digitales Anemometer
Marke	Testboy
Modell	TV 350
Abmessungen (L x B x H)	165 x 85 x 38 mm
Gewicht	Ca. 200 g (mit Batterie)
Stromversorgung	1 9V-Batterie Typ 6F22
Display	LCD-Bildschirm mit Hintergrundbeleuchtung
Windgeschwindigkeitsmessbereiche	0,80 ~ 40,00 m/s ; 1,40 ~ 144,0 km/h ; 1,30 ~ 131,20 ft/s ; 0,80 ~ 77,70 kn ; 78 ~ 7874 ft/min ; 0,90 ~ 90,00 mph
Windgeschwindigkeitsgenauigkeit (bis 30 m/s)	±(2,0 % v. Messwert + 50 Digits)
Temperaturmessbereich	-10 °C ~ 60 °C (14 °F ~ 140 °F)
Temperaturgenauigkeit	±1,5 °C / ±2,7 °F
Relative Feuchtigkeitsmessbereich	20 ~ 80 % rF (Genauigkeit ±3 % rF) ; <20 oder >80 % rF (Genauigkeit ±5 % rF)
Hauptfunktionen	Windgeschwindigkeit, Volumenstrom, Raumtemperatur, Feuchtigkeit, Taupunkt, Feuchtkugeltemperatur, Wertespeicher, Min/Max, Hintergrundbeleuchtung, Echtzeit-USB-Übertragung
Maßeinheiten	°C/°F, m/s, km/h, mph, ft/min, ft/s, kn, CMS, CMM, CFM, m², ft²
PC-Schnittstelle	USB (mit Software auf www.testboy.de)
Auto-Ausschaltung	Ja, deaktivierbar (FUNC 3 s gedrückt halten)
Batteriewarnanzeige	Ja (Symbol am Bildschirm)
Betriebsbedingungen	0 °C ~ 40 °C, 0 ~ 85 % rF (nicht kondensierend); Rotor: -20 °C ~ 80 °C, 0 ~ 95 % rF
Lagerbedingungen	-10 °C ~ 50 °C, 0 ~ 80 % rF (nicht kondensierend)
Max. Einsatzhöhe	2000 m
Wartung und Reinigung	Gehäuse mit einem feuchten Tuch und mildem Reinigungsmittel reinigen; Rotorblätter mit sauberer Luft ausblasen
Batteriewechsel	Fachdeckel öffnen, durch eine neue 9V-Batterie ersetzen
Garantie	Herstellergarantie (siehe Bedingungen)
Zertifizierung	CE, Konformität mit geltenden Normen
Mitgeliefertes Zubehör	9V-Batterie, USB-Kabel, Software (Download), Bedienungsanleitung

Häufig gestellte Fragen - TV 350 Testboy

Wie schaltet man den Testboy TV 350 ein und aus?

Drücken Sie die Ein/Aus-Taste (Taste mit Stromsymbol) zum Ein- oder Ausschalten des Geräts.

Wie friert man eine Messung ein (Hold)?

Drücken Sie die HOLD/MODE-Taste. Der angezeigte Wert wird eingefroren und das Symbol H erscheint. Erneutes Drücken hebt die Sperre auf.

Wie aktiviert man die Hintergrundbeleuchtung des Displays?

Drücken Sie kurz die /USB-Taste (Taste mit Beleuchtungssymbol). Die Hintergrundbeleuchtung leuchtet 15 Sekunden lang. Langes Drücken aktiviert die USB-Übertragung.

Wie misst man die Windgeschwindigkeit?

Setzen Sie den Rotor dem Luftstrom aus, wobei seine Oberfläche senkrecht zum Wind steht. Das Display sollte VEL anzeigen. Verwenden Sie die UNIT-Taste, um die Einheit zu wechseln (m/s, km/h usw.).

Wie misst man den Volumenstrom?

Drücken Sie FUNC, bis FLOW auf dem Bildschirm erscheint. Vor der Messung stellen Sie die Leitungsfläche über FUNC ein (Anzeige AREA), dann verwenden Sie MAX/MIN und UNIT zur Eingabe von Wert und Einheit (m² oder ft²). Bestätigen Sie mit MAX/MIN. Richten Sie dann den Rotor in den Luftstrom.

Wie ändert man die Temperatureinheit?

Halten Sie die UNIT-Taste 3 Sekunden lang gedrückt, um zwischen °C und °F zu wechseln.

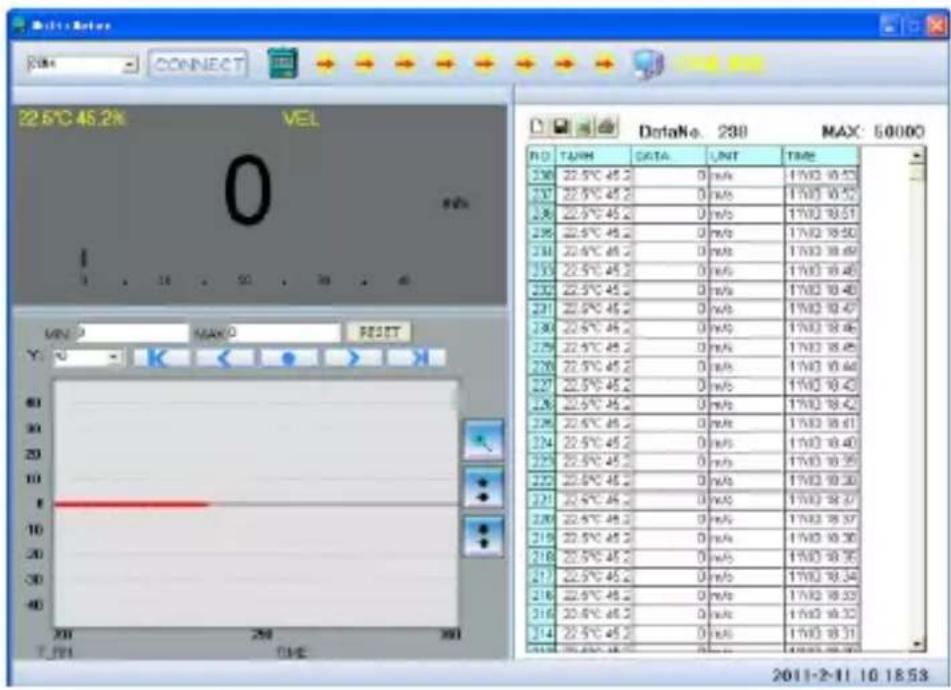

Wie nutzt man die USB-Datenübertragung?

Laden Sie die Software von www.testboy.de herunter und installieren Sie sie. Schließen Sie das eingeschaltete Gerät über das USB-Kabel an den Computer an. Halten Sie die /USB-Taste 3 Sekunden lang gedrückt, um die Echtzeitübertragung zu aktivieren/deaktivieren. Die Software zeigt dann die Messwerte an.

Was tun bei schwacher Batterie?

Das Batteriesymbol erscheint auf dem Bildschirm. Ersetzen Sie die Batterie durch eine neue vom Typ 9V 6F22. Entfernen Sie den Deckel des Batteriefachs auf der Rückseite und legen Sie die neue Batterie unter Beachtung der Polarität ein.

Wie deaktiviert man die Auto-Ausschaltung?

Halten Sie die FUNC-Taste 3 Sekunden lang gedrückt. Das Symbol für die Auto-Ausschaltung (Uhr) verschwindet. Wiederholen Sie den Vorgang zur Reaktivierung.

Wie pflegt man Rotor und Gehäuse?

Reinigen Sie das Gehäuse mit einem feuchten Tuch und einem milden Reinigungsmittel. Für den Rotor blasen Sie die Blätter mit sauberer Luft ab oder wischen Sie sie vorsichtig mit einem feuchten Tuch ab. Vermeiden Sie Lösungsmittel und üben Sie niemals Druck auf die Blätter aus.

BEDIENUNGSANLEITUNG TV 350 Testboy

Gefahrenquellen sind z.B. mechanische Teile, durch die es zu schweren Verletzungen von Personen kommen kann. Auch die Gefährdung von Gegenständen (z.B. die Beschädigung des Gerätes) besteht.

WARNUNG

Stromschlag kann zum Tod oder zu schweren Verletzungen von Personen führen sowie eine Gefährdung für die Funktion von Gegenständen (z.B. die Beschädigung des Gerätes) sein.

WARNUNG

Richten Sie den Laserstrahl nie direkt oder indirekt durch reflektierende Oberflächen auf das Auge. Laserstrahlung kann irreparable Schäden am Auge hervorrufen. Bei Messungen in der Nähe von Menschen, muss der Laserstrahl deaktiviert werden.

Allgemeine Sicherheitshinweise

WARNUNG

Aus Sicherheits- und Zulassungsgründen (CE) ist das eigenmächtige Umbauen und/oder Verändern des Gerätes nicht gestattet. Um einen sicheren Betrieb mit dem Gerät zu gewährleisten, müssen Sie die Sicherheitshinweise, Warnvermerke und das Kapitel "Bestimmungsgemäße Verwendung" unbedingt beachten.

WARNUNG

Beachten Sie vor dem Gebrauch des Gerätes bitte folgende Hinweise:

Vermeiden Sie einen Betrieb des Gerätes in der Nähe von elektrischen Schweißgeräten, Induktionsheizern und anderen elektromagnetischen Feldern.
Nach abrupten Temperaturwechseln muss das Gerät vor dem Gebrauch zur Stabilisierung ca. 30 Minuten an die neue Umgebungstemperatur angepasst werden um den IR-Sensor zu stabilisieren.
Setzen Sie das Gerät nicht längere Zeit hohen Temperaturen aus.
Vermeiden Sie staubige und feuchte Umgebungsbedingungen.
Messgeräte und Zubehör sind kein Spielzeug und gehören nicht in Kinderhände!
In gewerblichen Einrichtungen sind die Unfallverhütungsvorschriften des Verbandes der gewerblichen Berufsgenossenschaften für elektrische Anlagen und Betriebsmittel zu beachten.

Bitte beachten Sie die fünf Sicherheitsregeln:

Freischalten

Gegen Wiedereinschalten sichern

Spannungsfreiheit feststellen (Spannungsfreiheit ist 2-polig festzustellen)

Erden und kurzschließen

Benachbarte unter Spannung stehende Teile abdecken

Bestimmungsgemäße Verwendung

Das Gerät ist nur für die in der Bedienungsanleitung beschriebenen Anwendungen bestimmt. Eine andere Verwendung ist unzulässig und kann zu Unfällen oder Zerstörung des Gerätes führen. Diese Anwendungen führen zu einem sofortigen Erlöschen jeglicher Garantie- und Gewährleistungsansprüche des Bedieners gegenüber dem Hersteller.

Um das Gerät vor Beschädigung zu schützen, entfernen Sie bitte bei längerem Nichtgebrauch des Gerätes die Batterien.

Bei Sach- oder Personenschäden, die durch unsachgemäße Handhabung oder Nichtbeachtung der Sicherheitshinweise verursacht werden, übernehmen wir keine Haftung. In solchen Fällen erlischt jeder Garantieanspruch. Ein in einem Dreieck befindliches Ausrufezeichen weist auf Sicherheitshinweise in der Bedienungsanleitung hin. Lesen Sie vor Inbetriebnahme die Anleitung komplett durch. Dieses Gerät ist CEgeprüft und erfüllt somit die erforderlichen Richtlinien.

Rechte vorbehalten, die Spezifikationen ohne vorherige Ankündigung zu ändern.

© 2016 Testboy GmbH, Deutschland

Haftungsausschluss

Bei Schäden, die durch Nichtbeachten der Anleitung verursacht werden, erlischt der Garantieanspruch! Für Folgeschäden, die daraus resultieren, übernehmen wir keine Haftung!

Testboy haftet nicht für Schäden, die aus

dem Nichtbeachten der Anleitung,
von Testboy nicht freigegebenen Änderungen am Produkt oder
von Testboy nicht hergestellten oder nicht freigegebenen Ersatzteilen
Alkohol-, Drogen- oder Medikamenteneinfluss hervorgerufen werden

resultieren.

Richtigkeit der Bedienungsanleitung

Diese Bedienungsanleitung wurde mit großer Sorgfalt erstellt. Für die Richtigkeit und Vollständigkeit der Daten, Abbildungen und Zeichnungen wird keine Gewähr übernommen. Änderungen, Druckfehler und Irrtümer vorbehalten.

Entsorgung

Sehr geehrter Testboy-Kunde, mit dem Erwerb unseres Produktes haben Sie die Möglichkeit, das Gerät nach Ende seines Lebenszyklus an geeignete Sammelstellen für Elektroschrott zurückzugeben.

Die WEEE regelt die Rücknahme und das Recycling von Elektroaltgeräten. Hersteller von Elektrogeräten sind dazu verpflichtet, Elektrogeräte, die verkauft werden, kostenfrei zurückzunehmen und zu recyceln. Elektrogeräte dürfen dann nicht mehr in die „normalen“ Abfallströme eingebracht werden. Elektrogeräte sind separat zu recyceln und zu entsorgen. Alle Geräte, die unter diese Richtlinie fallen, sind mit diesem Logo gekennzeichnet.

Entsorgung von gebrauchten Batterien

Sie als Endverbraucher sind gesetzlich (Batteriegesetz) zur Rückgabe aller gebrauchten Batterien und Akkus verpflichtet; eine Entsorgung über den Hausmüll ist untersagt!

Schadstoffhaltige Batterien/Akkus sind mit nebenstehenden Symbolen gekennzeichnet, die auf das Verbot der Entsorgung über den Hausmüll hinweisen.

Die Bezeichnungen für das ausschlaggebende Schwermetall sind:

Cd = Cadmium, Hg = Quecksilber, Pb = Blei.

Ihre verbrauchten Batterien/Akkus können Sie unentgeltlich bei den Sammelstellen Ihrer Gemeinde oder überall dort abgeben, wo Batterien/Akkus verkauft werden!

Qualitätszertifikat

Alle innerhalb der Testboy GmbH durchgeführten, qualitätsrelevanten Tätigkeiten und Prozesse werden permanent durch ein Qualitätsmanagementsystem überwacht. Die Testboy GmbH bestätigt weiterhin, dass die während der Kalibrierung verwendeten Prüfeinrichtungen und Instrumente einer permanenten Prüfmittelüberwachung unterliegen.

Konformitätserklärung

Das Produkt erfüllt die aktuellsten Richtlinien. Nähere Informationen erhalten Sie auf www.testboy.de

Bedienung

Vielen Dank, dass Sie sich für den Testboy ^® TV 350 entschieden haben.

Bitte lesen Sie die folgenden Sicherheitsinformationen vor der Verwendung sorgfältig durch und bedienen Sie das Anemometer gemäß der Bedienungsanweisungen, da es andernfalls beschädigt werden kann. Das Anemometer funktioniert nur dann zufriedenstellend, wenn Sie es ordnungsgemäß verwenden und schützen.

Verwendung

Das Messgerät muss im angegebenen Temperatur- und Luftfeuchtigkeitsbereich verwendet werden.

Verwenden Sie es nicht, wenn Sie jegliches abnormales Verhalten oder Ausfälle feststellen.

Lagern und verwenden Sie das Messgerät nicht bei direkter Sonneneinstrahlung, hohen Temperaturen und hoher Luftfeuchtigkeit.

Lassen Sie keine übermäßigen Kräfte auf die Rotorblätter einwirken.

Setzen Sie die Rotorblätter keinen starken Lichtquellen aus, um Messfehler zu vermeiden.

Wartung

Wenn sich Staub auf den Rotorblättern befindet, blasen Sie diesen mit sauberer Luft ab oder wischen Sie ihn mit einem feuchten Tuch und mildem Reinigungsmittel ab.

Reinigen Sie das Messgerät mit einem feuchten Tuch und einem milden Reinigungsmittel. Verwenden Sie keine aggressiven Materialien oder Lösungsmittel.

Wenn es nicht verwendet wird, sollte das Messgerät ausgeschaltet sein.

Das Messgerät verfügt nach dem Abschalten über eine geringe Stromaufnahme von ≤ 5 μA.

Wenn es über einen längeren Zeitraum nicht verwendet wird, sollten die Batterien zur Vorbeugung gegen Beschädigungen des Messgerätes entnommen werden.

Beschreibung

Dieses Messgerät ist ein digitales Anemometer zur Messung der Umgebungstemperatur, der Luftfeuchtigkeit, des Taupunktes, der Feuchtkugeltemperatur, der Windgeschwindigkeit und des Luftvolumenstromes.

Dieses Gerät ist ein mobiles professionelles Messgerät mit großer hintergrundbeleuchteter LC-Anzeige und Umschaltfunktionen für die Verwendung unterschiedlicher Einheiten.

Dieses Messgerät kann handgeführt oder fest installiert werden.

Dieses Messgerät kann den Messwert feststellen und Maximal- bzw. Minimalwerte anzeigen.

Es verfügt über einen Indikator für geringe Batteriespannung und Datenübertragungsfunktionalitäten in Echtzeit über USB.

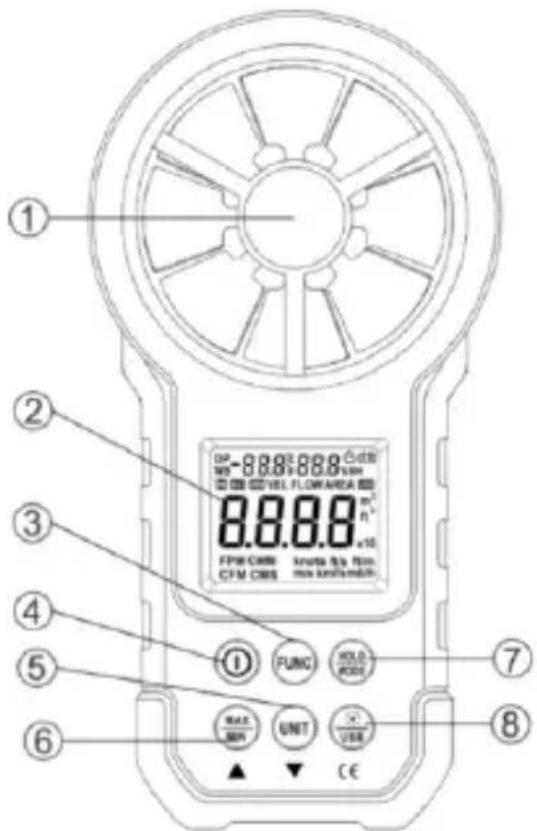

Komponentenbezeichnungen

(1) Rotor
(2) LC-Anzeige
(3) „FUNC“ → Funktions-Umschalttaste
(4) „ → Ein/Aus Taste
(5) „UNIT“ → Umschalttaste für Einheiten
(6) Maximal-/Minimalwerttaste
(7) „HOLD/MODE“ Feststelltaste für die Anzeige, Umschalter für Temperaturmodus
(8) „ /USB“ → Hintergrundbeleuchtung/ Datenübertragungsfunktionalitäten in Echtzeit über USB

Beschreibung der Tasten

/USB

HOLD/MODE

FUNC

Ein-/Ausschalten des Messgerätes.

Ein-/Ausschalten der Hintergrundbeleuchtung und der USB-Übertragung.

Zum Feststellen des Messwertes und für den Temperaturmodus.

Wird zum Umschalten zwischen Funktionen der Windgeschwindigkeitsmessung, Flächeneinstellung und Luftvolumenstrommessungen verwendet.

Zum Aktivieren bzw. Deaktivieren der Funktion „Auto Power-Off“ (automatisches Abschalten) für drei Sekunden gedrückt halten.

MAX/MIN

Umschalten zwischen Maximal-/Minimal-/Normalmodus; zum Verlassen gedrückt halten.

UNIT

Umschalten der Einheit, Fläche (m², ft²), gedrückt halten, um (°C, °F) Windgeschwindigkeit (m/s, km/h, mil/h, ft/m, ft/s, Knoten), Luftvolumenstrom (CMS, CMM, CFM) umzuschalten.

Erläuterung der Anzeige

Zeigt den automatisch ausgeschalteten Zustand an

H

Festgestellter Messwert

VEL

Windgeschwindigkeitsmessung

FLOW

Luftvolumenstrommessung

AREA

Zur Luftvolumenstrommessung benötigte Fläche

DP

Zeigt an, dass sich das Gerät im Modus zur Messung des Taupunktes befindet.

WB

Zeigt an, dass sich das Gerät im Modus zur Messung der Feuchttemperatur befindet.

°C, °F

Einheit für die Temperatur

%RL

Angabe der relativen Luftfeuchtigkeit

USB

Zeigt an, dass die Echtzeit-Datenübertragung über USB aktiviert ist.

MAX

Zeigt bei Auswahl des Maximal-/Minimalwertbetriebs das Maximum an

MIN

Zeigt bei Auswahl des Maximal-/Minimalwertbetriebs das Minimum an

m^2

Zeigt an, dass die aktuelle Flächeneinstellung Quadratmeter ist.

ft²

Zeigt an, dass die aktuelle Flächeneinstellung Quadratfuß ist.

CMM

Kubikmeter pro Minute

CMS

Kubikmeter pro Sekunde

CFM

Kubikfuß pro Minute

Knots

Nautische Meilen pro Stunde, 1850 Meter pro Stunde

ft/s

Fuß pro Sekunde

ft/m

Fuß pro Minute

m/s

Meter pro Sekunde

Km/h

Kilometer pro Stunde

mil/h

Nautische Meilen pro Stunde

Indikator für geringe Batteriespannung

Spezifikationen

Umgebungstemperatur: 23±5 °C, relative Luftfeuchtigkeit: < 75 %

Messbereich	Auflösung	Messgenauigkeit
0,80 ~ 30,00 m/s	0,01 m/s	±(2,0 % Messwert + 50 Digit)
30,00 ~ 40,00 m/s		Nur für Referenzzwecke

1,40 ~ 108,00 km/h	0,01 km/h	±(2,0 % Messwert + 50 Digit)
108,0 ~ 144,0 km/h		Nur für Referenzzwecke

1,30 ~ 98,50 ft/s	0,01 ft/s	±(2,0 % Messwert + 50 Digit)
98,50 ~ 131,20 ft/s		Nur für Referenzzwecke

Messbereich	Auflösung	Messgenauigkeit
0,80 ~ 58,30 Knoten	0,01 Knoten	±(2,0 % Messwert + 50 Digit)
58,30 ~ 77,70 Knoten		Nur für Referenzzwecke

Messbereich	Auflösung	Messgenauigkeit
0,90 ~ 67,20 mil/h	0,01 mil/h	±(2,0 % Messwert + 5 Digit)
67,20 ~ 90,00 mil/h		Nur für Referenzzwecke

Messbereich	Auflösung	Messgenauigkeit
78 ~ 5900 ft/m	1 ft/m	±(2,0 % Messwert + 5 Digit)
5900 ~ 7874 ft/m		Nur für Referenzzwecke

Einheit für Luftvolumen

CFM	0 – 99990	(Fläche) 0 - 9,999 ft2
CMM	0 – 99990	(Fläche) 0 - 9,999 m2
CMS	0 – 9999	(Fläche) 0 - 9,999 m2

Umgebungstemperatur, Taupunkttemperatur, Feuchttemperatur

Messbereich	Auflösung	Messgenauigkeit
-10 °C~60 °C	0,1 °C	±1,5 °C
14°F~+140°F	0,1°F	±2,7°F

Relative Luftfeuchtigkeit

Messbereich	Auflösung	Messgenauigkeit
(20~80)%RL	0,1 %RL	±3 %RL@25 °C
(<20 oder >80)%RL	0,1 %RL	±5 %RL@25 °C

Bedienungsanweisung

Ein-/Ausschalten

Betätigen Sie die Taste „um das Anemometer ein- bzw. auszuschalten.

Feststellen des Messwertes

Wenn das Ergebnis des Messverfahrens weiterhin angezeigt werden soll, betätigen Sie die Taste „HOLD“, um den Messwert weiterhin anzuzeigen und das Symbol HOLD anzuzeigen. Betätigen Sie die Taste erneut, um die Anzeige zu beenden.

Hinweis:

Bei festgestelltem Messwert haben die Tasten „FUNC“, „MAX/MIN“ und „UNIT“ keine Funktion.

Hintergrundbeleuchtung

Wenn die Umgebungsbeleuchtung bei der Messung zum Ablesen des Messwertes zu schwach ist, können Sie die Taste „Betätigen, um die Hintergrundbeleuchtung zu aktivieren. Die Hintergrundbeleuchtung bleibt jeweils für 15 Sekunden aktiv. In diesem Zeitraum können Sie die

Taste „ erneut betätigen, um die Hintergrundbeleuchtung abzuschalten.

Hinweis:

Die Hintergrundbeleuchtung besteht aus einer LED mit hohem Betriebsstrom. Häufige Verwendung verkürzt die Batterielebensdauer. Verwenden Sie die Hintergrundbeleuchtung nur, wenn Sie sie benötigen.

Wenn die Batteriespannung ≤ 7 V ist, erscheint das Symbol „-“ (Batteriespannung gering) in der Anzeige. Wenn Sie bei einer Batteriespannung ≥ 7 V die Hintergrundbeleuchtung verwenden, kann die Spannung wegen der hohen Stromaufnahme ebenfalls abfallen und es wird möglicherweise das Symbol „-“ angezeigt (wenn das Symbol „-“ angezeigt wird, kann die Genauigkeit der Messung nicht garantiert werden).

In diesem Fall müssen Sie die Batterie erst austauschen, wenn das Symbol „-+“ bei normaler Verwendung ohne Hintergrundbeleuchtung erscheint.

Windgeschwindigkeitsmessung

Positionieren Sie den Wandler (Rotor) in der Prüfumgebung. Wenn „VEL“ auf der Anzeige erscheint, kann die Messung mit der Rotoroberfläche senkrecht zur Windrichtung durchgeführt werden.

Hinweis:

Wenn der Wandler (Rotor) nicht in Windrichtung zeigt, führt dies zu Messfehlern.

Bei gleichmäßigem Wind misst der Wandler (Rotor) am besten, wenn er in den Wind gerichtet ist.

Windgeschwindigkeitsmessung

Bei Verwendung des Messgeräts zur Messung des Luftstromvolumens können Sie die Taste „UNIT“ betätigen, um die gewünschte Messeinheit auszuwählen (m/s, km/h, mil/h, ft/m, ft/s, Kno- ten).

Flächeneinstellung

Zur Messung des Luftstromvolumens müssen Sie zunächst die zu messende Fläche ermitteln.

Das Verfahren zum Einstellen der Fläche ist wie folgt:

Betätigen Sie die Taste „FUNC“, um die Ansicht „AREA“ aufzurufen.

②. Verwenden Sie die Tasten „MAX/MIN“ und „UNIT“, um Wert und Einheit anzupassen, nachdem Sie die Flächeneinheit (m², ft²) ausgewählt haben. Betätigen Sie dann die Taste „MAX/MIN“. Es ertönt ein akustisches Signal, wenn die Eingabe der Fläche abgeschlossen ist und die Einstellungen gespeichert wurden.

③. Bitte wiederholen Sie Schritt ②, um die Flächeneinstellung zu ändern.

Luftvolumenstrommessung

Positionieren Sie den Wandler (Rotor) in der Prüfumgebung. Verwenden Sie die Taste „FUNC“, um das Messgerät auf Luftvolumenstrommessung einzustellen; das Symbol „FLOW“ wird in der Anzeige dargestellt.

Die Messung wird mit der Rotoroberfläche senkrecht zur Windrichtung durchgeführt.

Hinweis:

Wenn der Wandler (Rotor) nicht an der Windrichtung ausgerichtet ist, kann die Messung falsche Ergebnisse liefern.

Bei gleichmäßigem Wind misst der Wandler (Rotor) am besten, wenn er in den Wind gerichtet ist.

Auswahl der Einheit für das Luftvolumen

Bei Verwendung des Messgerätes zur Messung des Luftstromvolumens, können Sie die Taste „UNIT“ betätigen, um die gewünschte Messeinheit auszuwählen (CMS, CMM, CFM).

Auswahl der Temperatureinheit

Halten Sie die Taste „UNIT“ für 3 Sekunden gedrückt, um die Temperatureinheit (°C, °F) zu wechseln.

Auswahl des Temperaturmodus

Halten Sie die Taste „HOLD/MODE“ für 3 Sekunden gedrückt, um den Temperaturmodus zu ändern (Umgebungstemperatur, Taupunkt, Feuchttemperatur).

USB-Echtzeit-Datenübertragung

Installieren Sie die Software und die USB-Treiber auf Ihrem PC.

Schalten Sie das Messgerät ein und verbinden Sie es per USB-Kabel mit Ihrem Computer.

Starten Sie die PC-Software.

Die Software finden Sie unter www.testboy.de.

Halten Sie die Taste „ /USB“ für 3 Sekunden gedrückt, um die Echtzeit-Datenübertragung über USB zu aktivieren bzw. zu deaktivieren.

Die PC-Software zeigt Daten und Diagramme an.

22.5°C 45.2% VEL 0 MIN: 0 MAX: 0 RESET T: 0 TIME DataNo. 230 MAX: 50000 RD TAVM DATA UNIT TIME 230 22.5°C 45.2 0 n/s 17M3 18.53 232 22.5°C 45.2 0 n/s 17M3 18.52 238 22.5°C 45.2 0 n/s 17M3 18.51 239 22.5°C 45.2 0 n/s 17M3 18.50 231 22.5°C 45.2 0 n/s 17M3 18.49 233 22.5°C 45.2 0 n/s 17M3 18.48 232 22.5°C 45.2 0 n/s 17M3 18.47 231 22.5°C 45.2 0 n/s 17M3 18.46 238 22.5°C 45.2 0 n/s 17M3 18.45 239 22.5°C 45.2 0 n/s 17M3 18.44 237 22.5°C 45.2 0 n/s 17M3 18.43 238 22.5°C 45.2 0 n/s 17M3 18.42 238 22.5°C 45.2 0 n/s 17M3 18.41 234 22.5°C 45.2 0 n/s 17M3 18.40 233 22.5°C 45.2 0 n/s 17M3 18.39 233 22.5°C 45.2 0 n/s 17M3 18.38 231 22.5°C 45.2 0 n/s 17M3 18.37 239 22.5°C 45.2 0 n/s 17M3 18.36 239 22.5°C 45.2 0 n/s 17M3 18.35 237 22.5°C 45.2 0 n/s 17M3 18.34 236 22.5°C 45.2 0 n/s 17M3 18.33 236 22.5°C 45.2 0 n/s 17M3 18.32 234 22.5°C 45.2 0 n/s 17M3 18.31

Austauschen der Batterie

Wenn das Symbol „-+“ erscheint, sollte die Batterie ausgewechselt werden.

Schalten Sie das Messgerät aus und entfernen Sie die Abdeckung des Batteriefachs.

Ersetzen Sie die alte Batterie.

Setzen Sie die Abdeckung des Batteriefachs ordnungsgemäß wieder ein.

Technische Daten

Das Messgerät sollte einmal jährlich bei 18 °C\~28 °C und einer relativen Luftfeuchtigkeit von <75 % neu kalibriert werden.

Einsatzhöhe	Maximal 2000 m
Einsatzmodus	Abtastfrequenz der Windgeschwindigkeit
Anzeige	LC-Display
Maximal darstellbarer Wert	9999
Abtastdauer	Ca. 0,4 s/Abtastung
Indikator für geringe Batteriespannung	wird auf der LCD-Anzeige dargestellt
Spannungsversorgung	1×9-V-Batterie Typ 6F22
Einsatzbedingungen	Relative Luftfeuchtigkeit → 0~85 %RL, nicht kondensierendTemperatur → 0 °C~40 °C, nicht kondensierend
Einsatzbedingungen des Wandlers (Rotor)	Relative Luftfeuchtigkeit → 0~95 %RL, nicht kondensierendTemperatur → -20 °C~80 °C, nicht kondensierend
Lagerbedingungen	Relative Luftfeuchtigkeit → 0~80 %RL, nicht kondensierendTemperatur → -10 °C~50 °C, nicht kondensierend
Abmessungen	165 x 85 x 38 mm
Gewicht	Ca. 200 g

Information

Safety information

WARNING

© 2016 Testboy GmbH, Deutschland

© 2016 Testboy GmbH, Deutschland

Elektrotechnische Spezialfabrik Fax: [phone] / 84536

Beim Alten Flugplatz 3

D-49377 Vechta www.testboy.de
