Freevia Line - Motorisation de porte de garage SOMFY - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Motorisation de porte de garage coulissante
Marque	Somfy
Modèle	Freevia Line
Portail compatible	Coulissant, PVC/bois/métal, longueur max 7 m, poids max 500 kg
Alimentation électrique	230 V~ 50 Hz / 24 V (solaire en option)
Puissance moteur	120 W
Puissance maximale consommée	600 W (avec éclairage de zone)
Consommation en veille	3,5 W
Fréquence maximale de manœuvres	20 cycles/jour (10 cycles/jour en solaire)
Temps d'ouverture	16 s (pour un portail de 150 kg / 3 m)
Température de fonctionnement	-20 °C à +60 °C
Indice de protection	IP 44
Protection thermique	Oui
Récepteur radio intégré	Oui, fréquence 433,42 MHz, portée environ 30 m
Nombre max de télécommandes mémorisables	16
Sorties disponibles	Feu clignotant (24 V, 10 W max), éclairage de zone (230 V, 500 W max halogène/incandescence), alimentation accessoires (24 Vdc, 15 W max)
Entrées disponibles	Cellules photoélectriques (BUS), batterie de secours (BATT), contact sec (START), antenne déportée
Dimensions du moteur (approx.)	232 x 180 x 109 mm
Poids (approx.)	8 kg
Détection d'obstacle	Conforme à la norme EN 12453
Fonctions principales	Ouverture/fermeture totale, ouverture piétonne, fermeture automatique, vitesse réglable, auto-apprentissage de course

FOIRE AUX QUESTIONS - Freevia Line SOMFY

Comment déverrouiller le moteur manuellement ?

Mettez la poignée du moteur en position de déverrouillage (pousser la poignée vers l'extérieur). Le pignon est libéré et le portail peut être actionné manuellement.

Comment lancer l'auto-apprentissage de la course du portail ?

Assurez-vous que le moteur est sous tension (voyant 2 clignotements) et que le portail est à mi-course. Appuyez sur le bouton de l'électronique de commande. Le portail effectue un cycle complet et le voyant reste allumé fixe en fin d'apprentissage.

Que faire si le portail ne répond pas à la télécommande ?

Vérifiez la pile de la télécommande (remplacer par une CR2430 ou CR2032). Assurez-vous que le moteur est verrouillé et que la télécommande est mémorisée. Si la portée est réduite, contrôlez l'antenne et les éventuelles perturbations radio.

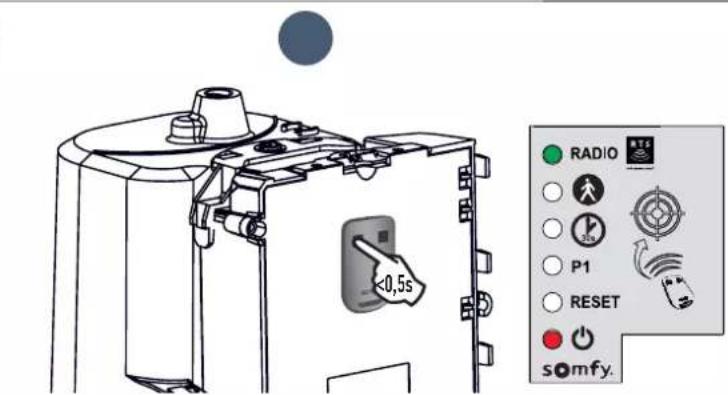

Comment ajouter une nouvelle télécommande ?

Appuyez 2 secondes sur le bouton de l'électronique de commande (voyant allumé). Posez la télécommande contre l'électronique et faites un appui bref sur la touche choisie. Le voyant radio s'allume puis s'éteint : la télécommande est mémorisée.

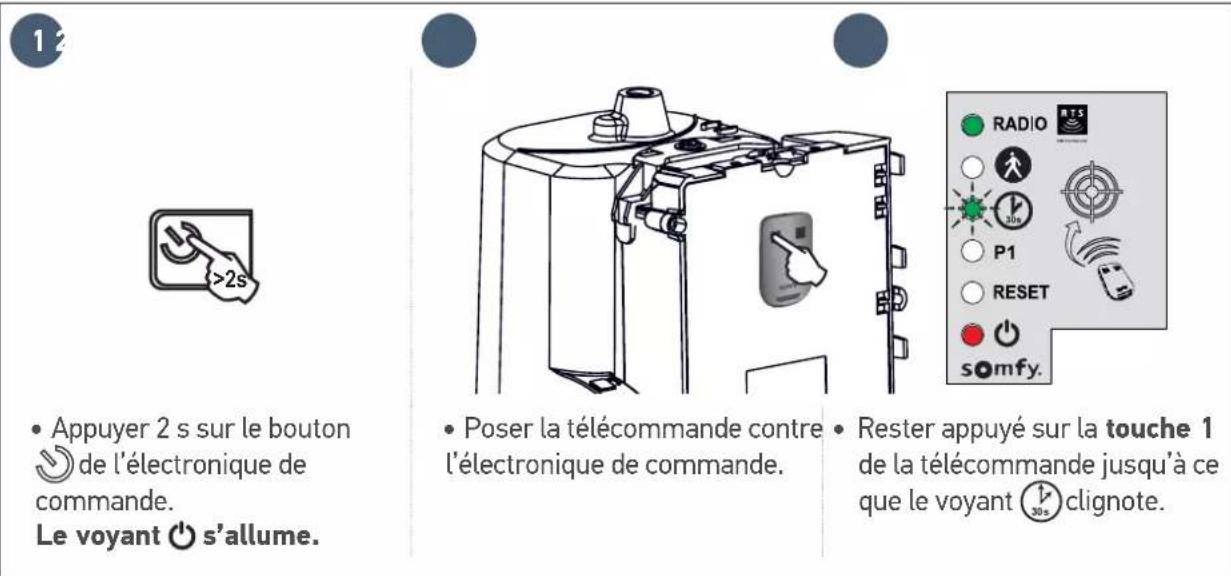

Comment activer la fermeture automatique ?

La fermeture automatique nécessite des cellules photoélectriques câblées et reconnues. Appuyez 2 secondes sur le bouton, posez la télécommande contre l'électronique, maintenez la touche 1 jusqu'à ce que le voyant clignote, puis appuyez sur touche 2 et suivez la procédure : appuyez 3 fois sur touche 1 pour confirmer.

Quelles sont les options de vitesse disponibles ?

Par défaut, le portail fonctionne en vitesse standard. Pour les portails lourds, vous pouvez paramétrer une vitesse lente adaptée au poids (voir tableau en notice). La vitesse lente réduit la force et doit être utilisée avec une barre palpeuse pour les portails de plus de 200 kg.

Comment raccorder les cellules photoélectriques ?

Câblez les cellules sur les bornes BUS (3-4) de l'électronique de commande. Remettez le moteur sous tension et lancez un mouvement pour que les cellules soient reconnues. Si elles sont occultées en fermeture, le portail s'arrête et se ré-ouvre.

Que faire si le voyant '⏻' clignote 3 fois ?

Ce clignotement indique un défaut des cellules photoélectriques. Vérifiez qu'il n'y a pas d'obstacle, que les cellules sont alignées et correctement câblées. Si vous avez supprimé les cellules, désactivez la fermeture automatique.

Comment remplacer la pile d'une télécommande ?

Retirez le clip, insérez un tournevis dans la fente pour soulever le capot, puis retirez la pile usagée avec un tournevis. Remplacez-la par une pile 3 V CR2430 ou CR2032 en respectant la polarité.

Quelle est la procédure pour effacer les réglages du moteur ?

Appuyez 2 secondes sur le bouton, posez une télécommande mémorisée contre l'électronique, maintenez la touche 1 jusqu'à ce que le voyant clignote. Appuyez 2 fois sur touche 1 pour effacer les réglages, ou maintenez touche 2 pour effacer aussi les télécommandes.

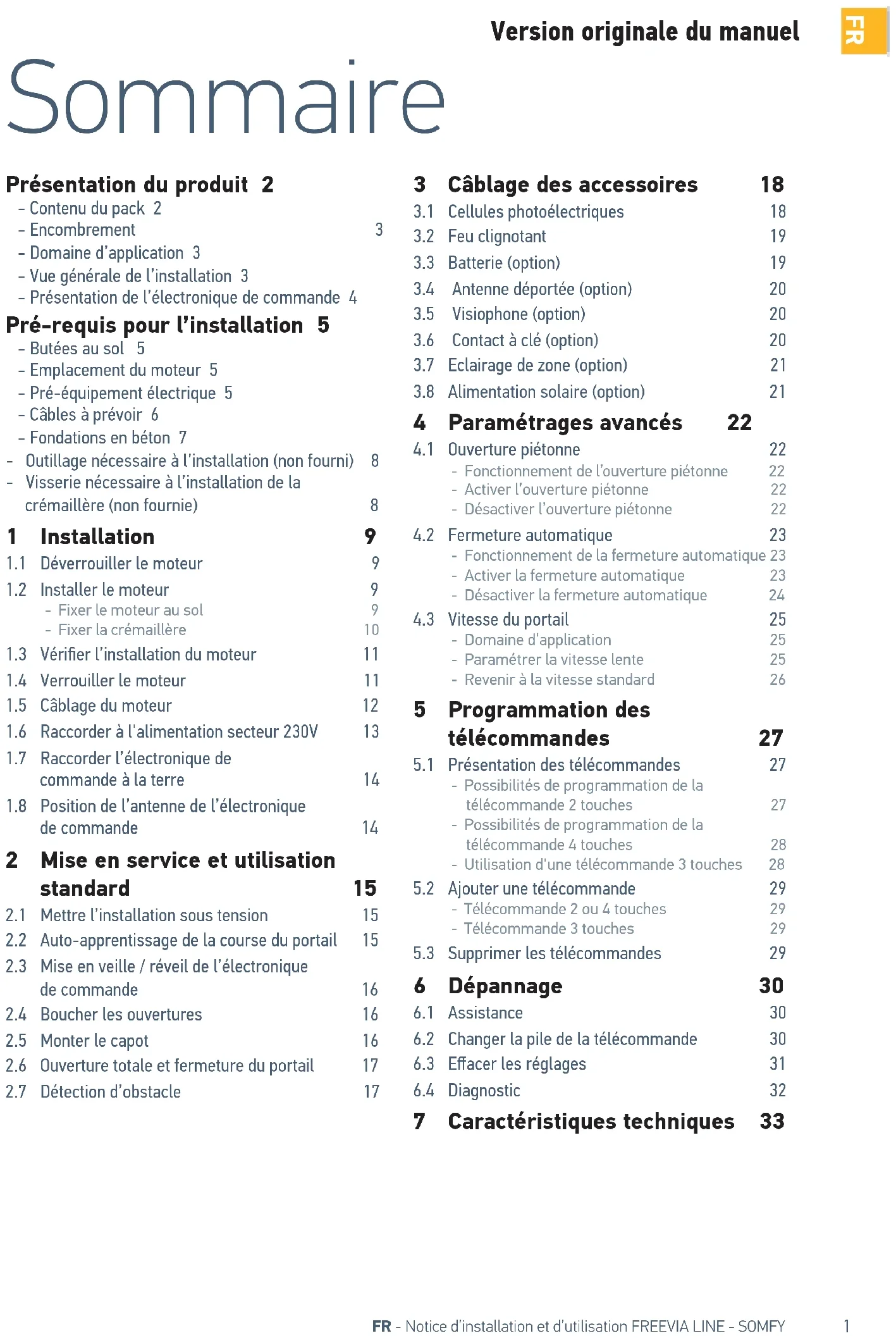

MODE D'EMPLOI Freevia Line SOMFY

Manuel d'installation et d'utilisation

Présentation du produit 2

• Contenu du pack 2
• Encombrement 3
• Domaine d'application 3
• Vue générale de l'installation 3
• Présentation de l'électronique de commande 4

Pré-requis pour l'installation 5

• Butées au sol 5
• Emplacement du moteur 5
• Pré-équipement électrique 5
• Câbles à prévoir 6
• Fondations en béton 7

- Outillage nécessaire à l'installation (non fourni) 8

- Visserie nécessaire à l'installation de la crémaillère (non fournie) 8

1 Installation 9

1.1 Déverrouiller le moteur
1.2 Installer le moteur 9 - Fixer le moteur au sol 9 - Fixer la crémaillère 10

1.3 Vérifier l'installation du moteur 11

1.4 Verrouiller le moteur 11

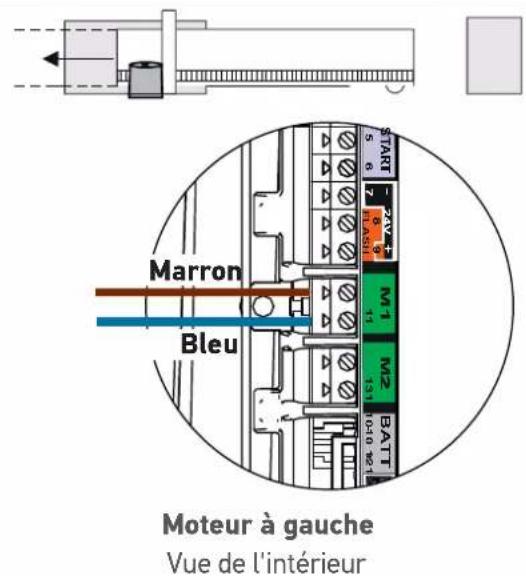

1.5 Câblage du moteur 12

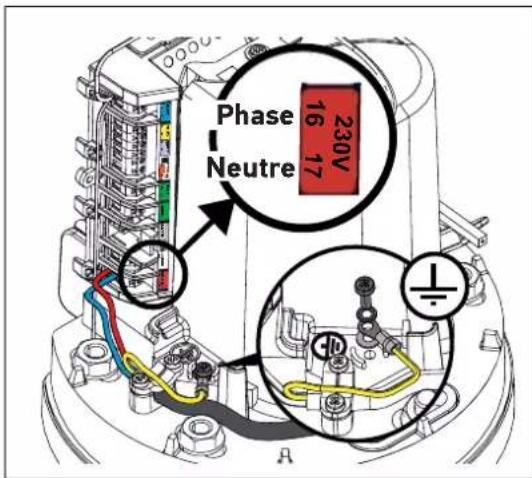

1.6 Raccorder à l'alimentation secteur 230V 13

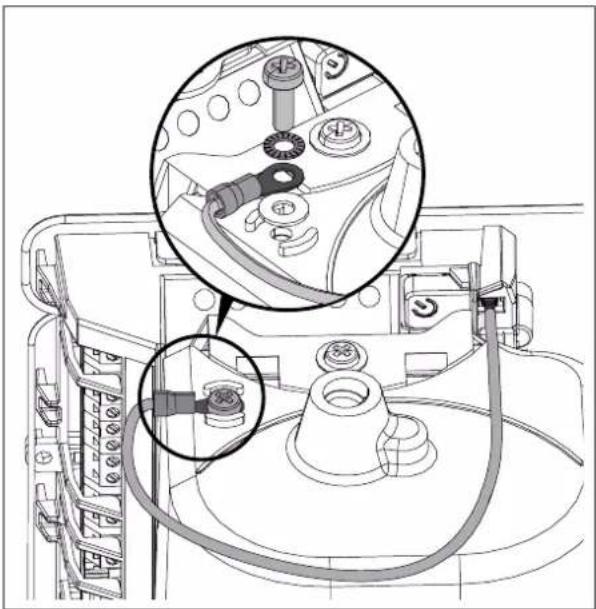

1.7 Raccorder l'électronique de commande à la terre 14

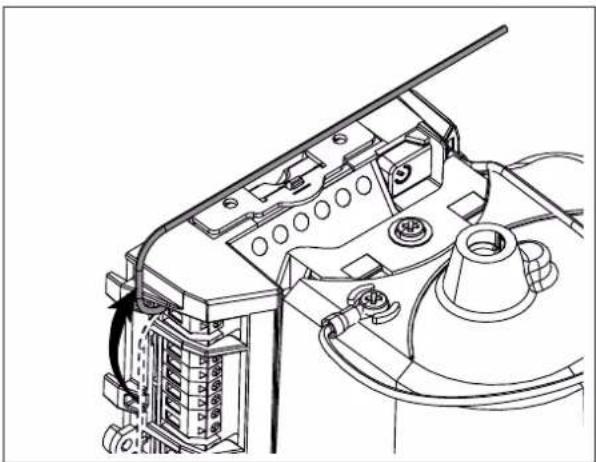

1.8 Position de l'antenne de l'électronique de commande 14

2 Mise en service et utilisation standard 15

2.1 Mettre l'installation sous tension 15
2.2 Auto-apprentissage de la course du portail 15
2.3 Mise en veille / réveil de l'électronique de commande 16
2.4 Boucher les ouvertures 16

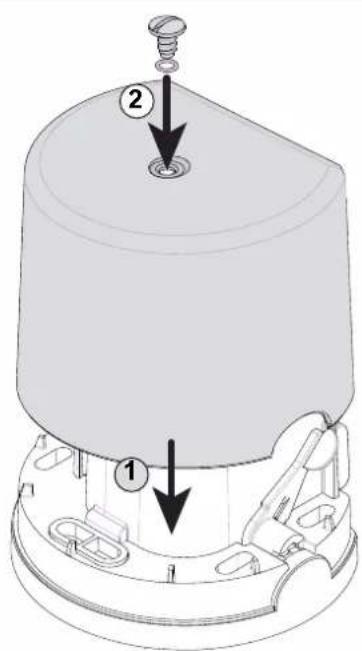

2.5 Monter le capot 16
2.6 Ouverture totale et fermeture du portail 17
2.7 Détection d'obstacle 17

3 Câblage des accessoires 18

3.1 Cellules photoélectriques 18
3.2 Feu clignotant 19

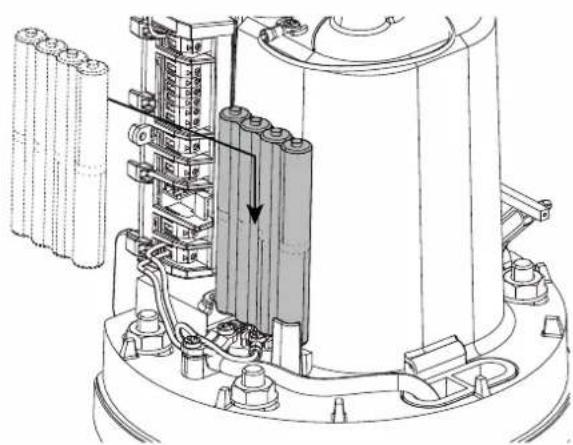

3.3 Batterie (option) 19

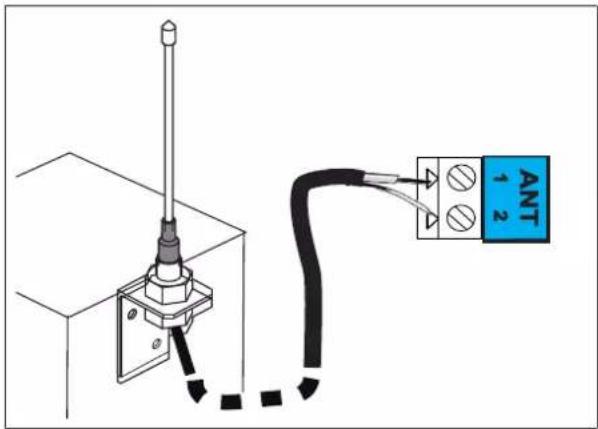

3.4 Antenne déportée (option) 20
3.5 Visiophone (option) 20
3.6 Contact à clé (option) 20
3.7 Eclairage de zone (option) 21
3.8 Alimentation solaire (option) 21

4 Paramétrages avancés 22

4.1 Ouverture piétonne 22
- Fonctionnement de l'ouverture piétonne 22
- Activer l'ouverture piétonne 22
- Désactiver l'ouverture piétonne 22

4.2 Fermeture automatique 23
- Fonctionnement de la fermeture automatique 23

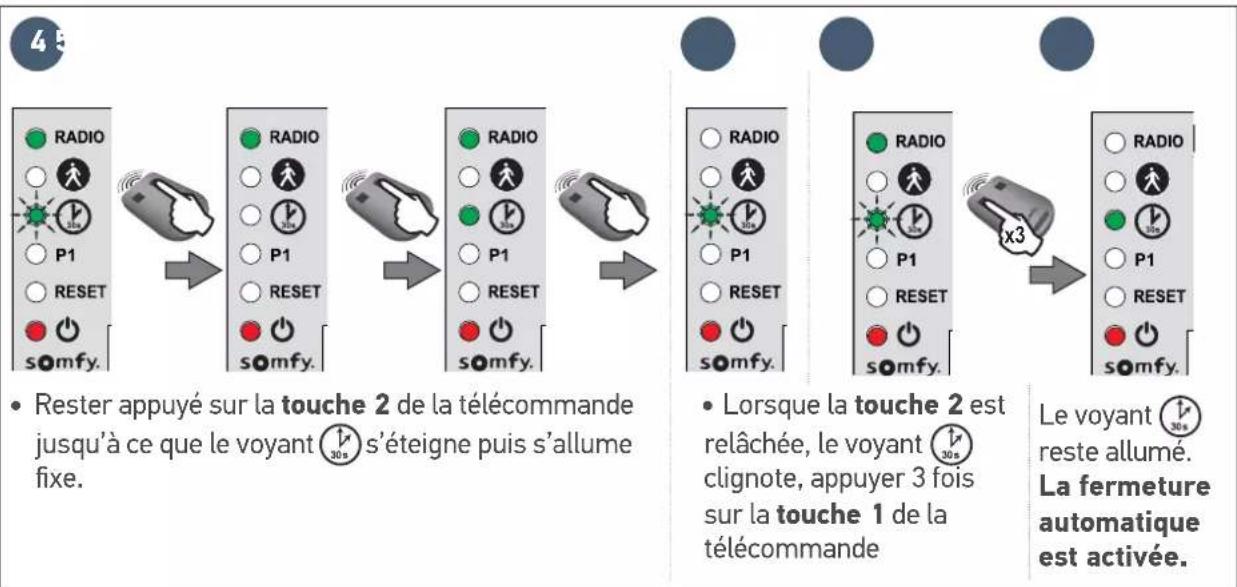

- Activer la fermeture automatique 23
- Désactiver la fermeture automatique 24

4.3 Vitesse du portail 25
- Domaine d'application 25
- Paramétrer la vitesse lente 25
- Revenir à la vitesse standard 26

5 Programmation des télécommandes 27

5.1 Présentation des télécommandes 27
- Possibilités de programmation de la télécommande 2 touches 27
- Possibilités de programmation de la télécommande 4 touches 28
- Utilisation d'une télécommande 3 touches 28

5.2 Ajouter une télécommande 29
- Télécommande 2 ou 4 touches 29

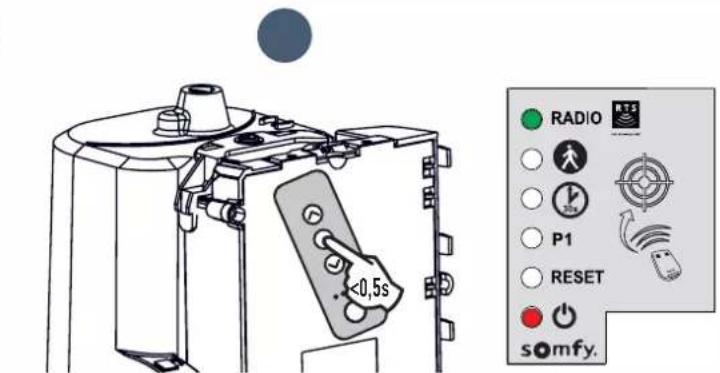

- Télécommande 3 touches 29

5.3 Supprimer les télécommandes 29

6 Dépannage 30

6.1 Assistance 30
6.2 Changer la pile de la télécommande 30
6.3 Effacer les réglages 31
6.4 Diagnostic 32

7 Caractéristiques techniques 33

Présentation du produit

Contenu du pack

a b c d e f g FREEVIA LINE h i j k l m n o p q r s t

Repère	Désignation
a	Moteur x 1
b Tronçon de crémaillère33 cm x 20 mm		x 12
c Gabarit de pose x 1
d Télécommande 2 touches x 3
e Jeude cellulesphotoélectriques		x 1
f Feu clignotant x 1
g Manuel d'installationet d'utilisation		x 1

RepèrQté	Désignation
h	Fil de terre x 1
i Vis	autoformeuse x 4
j Serre-câble x 1
k Goujon x 4
l Cheville x 4
m	Crayon Somfy	x 1
n Vis	capot x 1
o Joint torique	x 1
p Cosse ronde isolée	x 1
q Petite rondelle plate	x 2
r	Rondelle éventail	x 2
s Rondelle plate	x 8
t Écrou	x 8

Encombrement

84 48 109 109 218 214 232 180 72 25

▶ Domaine d'application

Ce produit est destiné à la motorisation d'un portail coulissant :

• D'une longueur max. de 7 m et d'un poids max. de 500 kg

- en PVC, bois ou métal - pour une maison individuelle.

▶ Vue générale de l'installation

Repère	Désignation
A	Éclairage de zone*
B Feu clignotant
C Antenne*
D Barre palpeuse*
E Cellules photoélectriques

Repère	Désignation
F	Butée fermeture
G	Butée ouverture
H	Moteur
J	Crémaillère

*accessoires en option

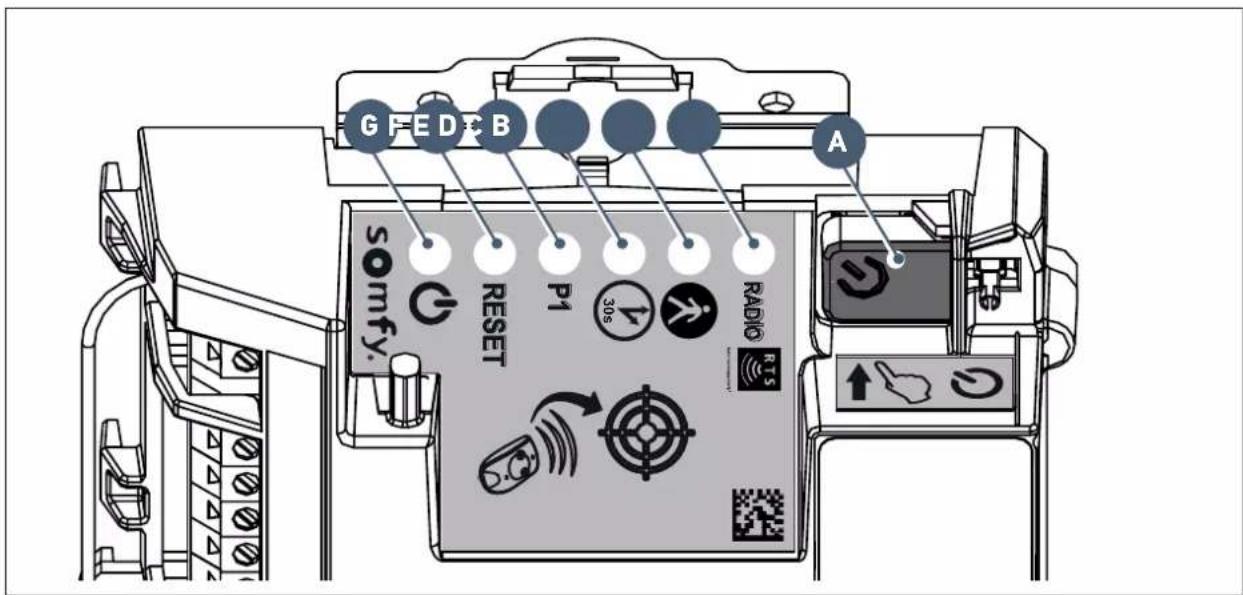

Présentation de l'électronique de commande

Repère	Désignation	Fonction
A	Bouton	Lancement auto-apprentissageRéveil de l'électronique de commande
B	Voyant RADIO	S'allume à chaque fois que l'électronique de commande reçoit une commande radio
C	Voyant [W2XH]	S'allume lors de l'activation/désactivation de l'ouverture piétonne
D	Voyant [G3YC]	Allumé la fermeture automatique du portail est activée
		Éteint la fermeture automatique du portail n'est pas activée
		Clignote le paramètre "fermeture automatique" est sélectionné
E Voyant P1 Éteint le portail fonctionne en vitesse standard
F	Voyant RESET	Allumé	les réglages seuls ou les réglages et les points de commande radio sont effacés
G	Voyant ⏻	Allumé le moteur fonctionne correctement - l'électronique de commande est réveillée
		Éteint le moteur fonctionne correctement - l'électronique de commande est en veille
		Clignote voir diagnostic page 32

Pré-requis pour l'installation

▶ Butées au sol

La course du portail doit être délimitée par des butées fixées solidement au sol.

Butée ouverture Butée fermeture

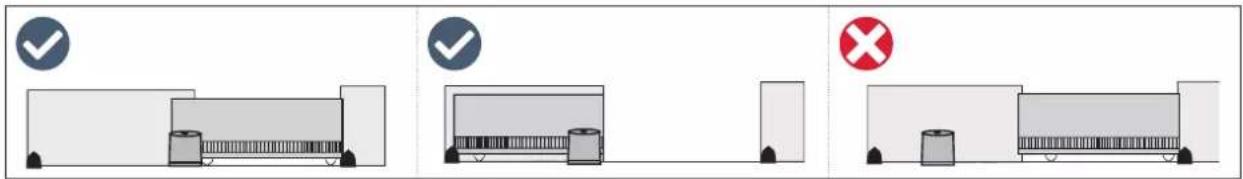

Emplacement du moteur

Pré-équipement électrique

Câbles à prévoir

• Alimentation secteur : câble 3 x 1,5 mm² ou 3 x 2,5 mm² pour un usage extérieur (type H07RN-F mini)
• Liaison des cellules : câble 2 x 0,75 mm ^2
  • Autres accessoires : voir page 6

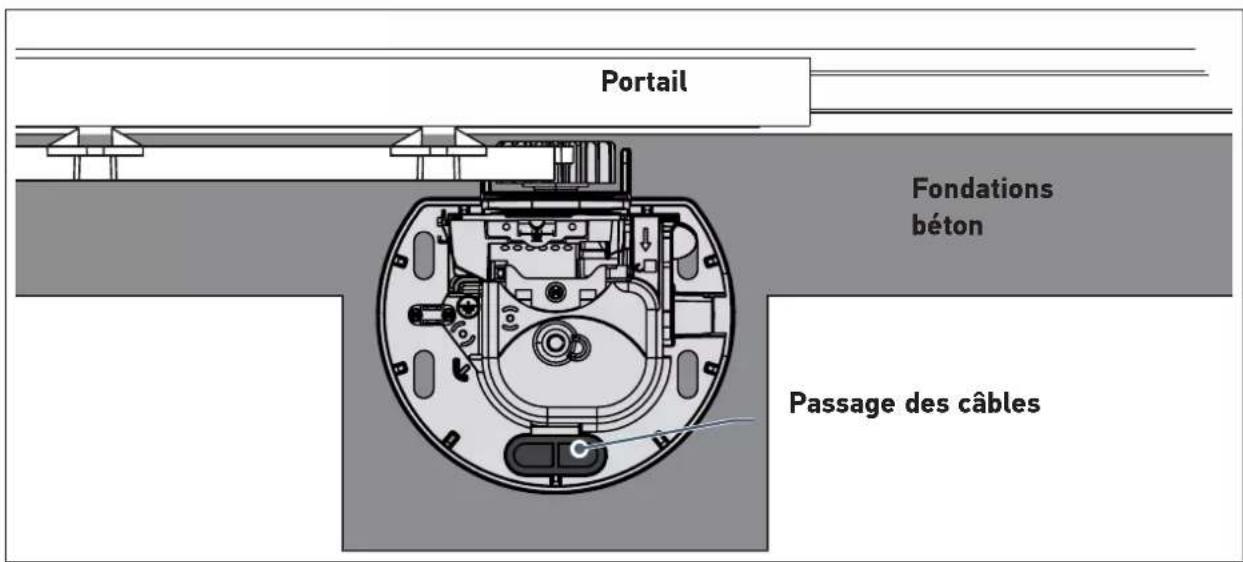

Passage des câbles

• Les câbles enterrés doivent être équipés d'une gaine de protection de diamètre suffisant pour passer tous les câbles.
• Aménager une arrivée électrique 230 V au plus près de l'emplacement du moteur.

Le passage du câble d'alimentation doit être prévu suivant les normes électriques en vigueur dans le pays d'utilisation.

Si la réalisation d'une tranchée n'est pas possible, utiliser un passe-câble qui pourra supporter le passage des véhicules (réf. 2400484).

Portail Fondations béton Passage des câbles

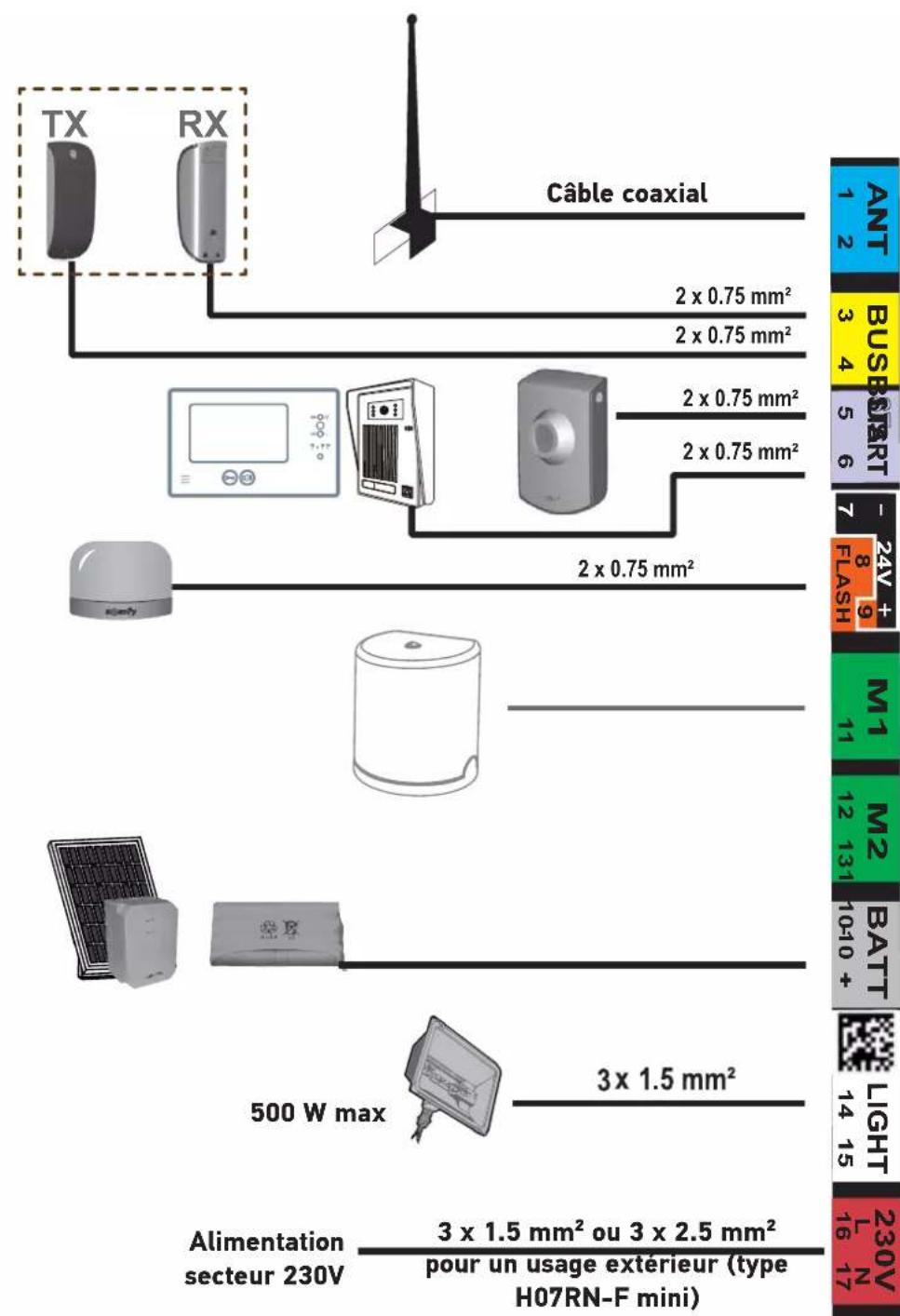

▶ Câbles à prévoir

i

Le détail des câblages est donnée dans la partie "CÂBLAGE DES ACCESSOIRES" pages 18 à 21.

TX RX Câble coaxial 2 x 0.75 mm² 2 x 0.75 mm² 2 x 0.75 mm² 2 x 0.75 mm² 2 x 0.75 mm² Alimentation secteur 230V 3 x 1.5 mm² 3 x 1.5 mm² ou 3 x 2.5 mm² pour un usage extérieur (type H07RN-F mini) ANT 1 2 BUSB START 3 4 5 6 - 24V + 7 8 9 FLASH M1 11 M2 12 131 BATT 10+10 + LIGHT 14 15 230V 16 N

i

Pour raccorder plusieurs accessoires à la borne START, il est possible d'utiliser du fil de section 0,3 mm² (exemple : fil téléphonique) au lieu du fil de section 0,75 mm².

Fondations en béton

Les fondations en béton sur lesquelles sera fixé le moteur doivent respecter les cotes données sur le schéma ci-dessous.

Portail Fondation ~150 mm Passage des câbles Crémaillère Cremmière Portail Fondation 250 mm mini 36 200 mm mini

▶ Outillage nécessaire à l'installation (non fourni)

17 3,5 T25 PZ2 10 12

Visserie nécessaire à l'installation de la crémaillère (non fournie)

Ces informations sont données à titre indicatif.

	Visserie nécessaire	Outils nécessaires Diamètre de perçage
PORTAIL FER OU ALUMINIUM	Vis autoperceuse à tête hexagonale pour tôle de type ST 6,3 x 30 mm + rondelle	Clé à pipe ou à douille N°10	5 mm avec un foret pour acier
PORTAIL PVC	Le PVC est trop fragile pour fixer directement la crémaillère.Les portails en PVC ont généralement un renfort en aluminium ou métallique ou une âme en acier (se reporter à la ligne ci-dessus).Dans le cas où le portail PVC n'a pas de renfort : fixer un renfort métallique sur le portail, à l'endroit où sera fixée la crémaillère.
PORTAIL BOIS	Vis à bois de diamètre 6 x 40 mm minimum + rondelle	Clé à pipe ou à douille N°10	Effectuer un avant-trou avec un foret à bois diamètre 2,5 mm ou vrille à bois.

1.1 Déverrouiller le moteur

Mettre la poignée du moteur en position

Le pignon est libéré.

Le moteur est déverrouillé.

1.2 Installer le moteur

▶ Fixer le moteur au sol

12 17 25

1

- Placer le gabarit de pose sur le sol et percer 4 trous en utilisant un foret (Ø 12 mm) adapté à la nature du sol.

• Insérer les chevilles. Visser les goujons.
• Visser 4 écrous et 4 rondelles.
  • Retirer le capot du moteur.
• Positionner le moteur sur les goujons :

veiller à ce que la bride (embase du moteur) se trouve à une hauteur maximum de 25 mm au-dessus du sol. L'espace conseillé se situe entre 20 et 25 mm.

- Une fois positionné en hauteur par rapport au sol, fixer le moteur à l'aide de 4 rondelles et de 4 écrous.

20 mm

3

- Positionner le passe-fil pré-percé dans l'ouverture prévue pour le passage des câbles.

Vérifiez que le moteur est bien de niveau.

▶ Fixer la crémaillère

• La crémaillère doit être fixée sur le renfort du portail.
• Utilisez des vis adaptées au matériau de votre portail (voir page 8).
• Ne graissez jamais la crémaillère ni le pignon du moteur.

i

• En alignant le haut de la crémaillère avec le trait tracé au crayon, le jeu de 2 mm nécessaire entre la crémaillère et le pignon est assuré.
• Si les points de fixation sont trop proches du bord du renfort : fixer la crémaillère au centre des trous oblongs.

2 mm

1

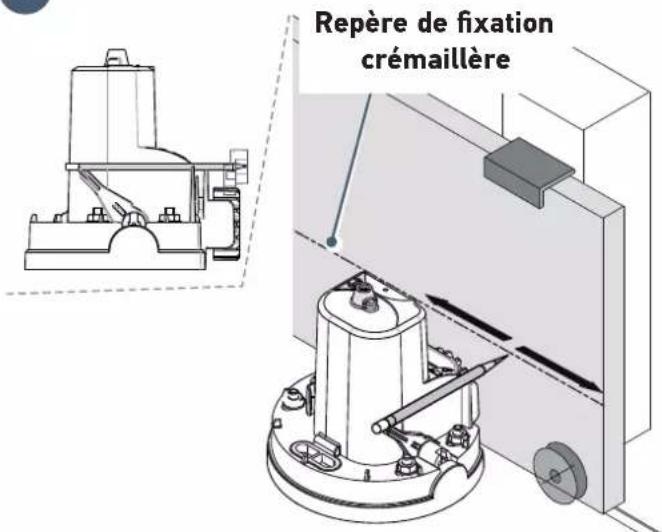

Repère de fixation crémaillère

• Ouvrir complètement le portail.
• Placer le crayon fourni sur les encoches prévues sur le moteur.
• Ouvrir complètement le portail.
• Placer le crayon fourni sur les encoches prévues sur le moteur.
• Ouvrir complètement le portail.
• Placer le crayon fourni sur les encoches prévues sur le moteur.
• Ouvrir complètement le portail.
• Placer le crayon fourni sur les encoches prévues sur le moteur.
• Ouvrir complètement le portail.
• Placer le crayon fourni sur les encoches prévues sur le moteur.
• Ouvrir complètement le portail.
• Placer le crayon fourni sur les encoches prévues sur le moteur.
• Ouvrir complètement le portail.
• Placer le crayon fourni sur les encoches prévues sur le moteur.
• Ouvrir complètement le portail.
• Placer le crayon fourni sur les encoches prévues sur le moteur.
• Ouvrir complètement le portail.
• Placer le crayon fourni sur les encoches prévues sur le moteur.
• Ouvrir complètement le portail.
• Placer le crayon fourni sur les encoches prévues sur le moteur.
• Ouvrir complètement le portail.
• Placer le crayon fourni sur les encoches prévues sur le moteur.
• Ouvrir complètement le portail.
• Placer le crayon fourni sur les encoches prévues sur le moteur.
• Ouvrir complètement le portail.
• Placer le crayon fourni sur les encoches prévues sur le moteur.
• Ouvrir complètement le portail.
• Placer le crayon fourni sur les encoches prévues sur le moteur.

i

Si le crayon pointe au-dessus du renfort, la crémaillère fournie n'est pas adaptée à votre portail.

L'utilisation d'une crémaillère à fixation basse (ref. 2401294 est nécessaire. Veuillez contacter Somfy.

- D'une main, maintenir le crayon et de l'autre main, coulisser le portail pour marquer la position de la crémaillère.

• Placer la crémaillère en alignant le haut de la crémaillère sur le trait tracé au crayon.
• Fixer le premier élément de crémaillère sur le haut des trous oblongs en commencent par la gauche du portail.
• Installer et fixer les autres éléments de la même façon en les emboîtant les uns dans les autres.

1.3 Vérifier l'installation du moteur

Vérifier que :

• le moteur est bien de niveau.
• le portail coulisse correctement.
- le pignon est bien entraîné.
- le jeu crémaillère-pignon de 2 mm ne varie pas trop.

Si ces conditions ne sont pas remplies, régler la hauteur de la crémaillère.

Une fois toutes ces vérifications faites, serrer les écrous pour fixer définitivement le moteur.

1.4 Verrouiller le moteur

Ne verrouillez jamais le moteur lorsque le portail est en mouvement au risque de détériorer la motorisation.

Pousser la poignée du moteur vers le portail. Le moteur est verrouillé.

1.5 Câblage du moteur

Pour votre sécurité, ces opérations doivent se faire hors tension.

Par défaut, le moteur est câblé pour une installation à gauche du portail.

Pour une installation du moteur à droite du portail, intervertir les fils branchés sur les bornes 10 et 11 de l'électronique de commande (étiquette verte M1).

Marron Bleu START 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 M1 M2 BATT M10 10-10 10-21 M20 10-10 10-21 Moteur à gauche. Vue de l'intérieur

Moteur à droite Vue de l'intérieur

Ne branchez rien sur la borne M2.

1.6 Raccorder à l'alimentation secteur 230V

• Pour votre sécurité, ces opérations doivent se faire hors tension.
• Utilisez un câble 3 x 1,5 mm ^2 ou 3 x 2,5 mm ^2 pour un usage extérieur (type H07RN-F minimum).

- Utilisez impérativement le serre-câble fourni Pour tous les câbles basse tension, assurez-vous qu'ils résistent à une traction de 100 N. Vérifiez que les conducteurs n'ont pas bougés après avoir appliqué cette traction.

1. Dégainer le câble sur 150 mm.
2. Recouper la phase et le neutre à 100 mm.
3. Dénuder les 3 fils sur 8 mm.
4. Sertir la cosse fournie sur le fil de terre (jaune et vert).
5. Brancher les fils comme indiqué dans le tableau :

100 mm Neutre 8 mm Phase 150 mm

Couleur fil Type Borne Commentaires

Bleu Neutre	17
Marron / Noir / Rouge	Phase 16
Jaune et Vert	Terre		Visser une rondelle plate q, la cosse du fil de terre de l'alimentation serti à l'étape 4 et une rondelle éventail r avec une vis i.

Phase Neutre 230V 16 17

7. Visser le serre-câble fourni.

Pour un câble 3x1,5 mm²

Pour un câble 3x2,5 mm²

1.7 Raccorder l'électronique de commande à la terre

1. Raccorder le fil de terre fourni h n haut à droite de l'électronique de commande.
2. Visser une rondelle plate q, la cosse du fil de terre h et une rondelle éventail r avec une vis i sur le haut du moteur.

1.8 Position de l'antenne de l'électronique de commande

Positionner l'antenne sur le dessus du moteur.

2.1 Mettre l'installation sous tension

1. Le voyant ♦ignote (2 fois).

Le moteur est sous tension et en attente d'auto-apprentissage.

1. Si le voyant de s'allume pas ou que le nombre de clignotements n'est pas celui attendu : voir diagnostic page 32.

2.2 Auto-apprentissage de la course du portail

Pré-requis - Avant de lancer l'auto-apprentissage, vérifier que :

- L'installation est sous tension : le voyant ⏻ clignote (2 fois).

- Le portail est à mi-course. - Le moteur est verrouillé.

Appuyer sur le bouton de l'électronique de commande.

- Le portail s'ouvre, se ferme, s'ouvre partiellement et se ferme à nouveau. - Le voyand s'allume fixe.

L'auto-apprentissage est réussi et le moteur est opérationnel.

Si le voyant ⏻ clignote (2 fois), recommencer l'auto-apprentissage.

Le portail doit être fermé à la fin de l'auto-apprentissage.

Si le portail est ouvert, voir encadré IMPORTANT ci-dessous.

IMPORTANT

Si le portail est ouvert à la fin de l'auto-apprentissage :

1. Effacer les réglages (voir page 31).
2. Mettre le moteur hors tension.
3. Inverser les fils branchés sur les bornes 10 et 11 (étiquette verte M1) de l'électronique de commande (voir "Câblage du moteur", page 12).
4. Déverrouiller le moteur.
5. Positionner le portail à mi-course.
6. Verrouiller le moteur.
7. Mettre le moteur sous tension.
8. Recommencer l'auto-apprentissage.

Pendant l'auto-apprentissage, un appui sur la touche 1 de la télécommande ou sur le bouton ⚙ de l'électronique de commande entraîne l'arrêt du portail et de l'auto-apprentissage.

2.3 Mise en veille / réveil de l'électronique de commande

i

Lorsque l'auto-apprentissage a été effectué, l'électronique passe automatiquement en veille après 5 minutes d'inactivité, pour faire des économies d'énergie.

En état de veille, tous les voyants sont éteints.

Pour vérifier si le moteur est sous tension ou pour vérifier/modifier le paramétrage, appuyer 2 secondes sur le bouton pour réveiller l'électronique.

2.4 Boucher les ouvertures

i

Il est fortement conseillé de boucher toutes les ouvertures pour éviter les court-circuits provoqués par des insectes.

Une fois tous les câbles passés, boucher toutes les ouvertures (trous oblongs, ouvertures pour le passage des câbles) à l'aide de silicone.

2.5 Monter le capot

1. Placer le capot sur le moteur.
2. Mettre en place le joint o pour assurer l'étanchéité du moteur et la vis n du capot.
3. Visser le capot.

2.6 Ouverture totale et fermeture du portail

i

Les télécommandes livrées dans le kit sont déjà mémorisées et programmées pour que la touche 1 des télécommandes commande l'ouverture totale du portail.

- Portail fermé : appuyer sur la touche 1 de la télécommande pour ouvrir totalement le portail.

- Portail en mouvement : appuyer sur la touche 1 de la télécommande pour arrêter le portail.

- Portail ouvert : appuyer sur la touche 1 de la télécommande pour fermer le portail.

2.7 Détection d'obstacle

Si un obstacle est détecté (effort anormal sur la motorisation) :

- Pendant l'ouverture du portail : le portail s'arrête.

- Pendant la fermeture du portail : le portail s'arrête et se ré-ouvre.

Pour votre sécurité, ces opérations doivent se faire hors tension.

Il est conseillé de réaliser l'auto-apprentissage de la course du portail avant de raccorder les accessoires (cellules photoélectriques, feu clignotant, etc.)

3.1 Cellules photoélectriques

Le câblage d'un second jeu de cellules photoélectriques n'est pas possible sur cette motorisation.

TX RX 1 2 1 2 3 5 BUS 3 4 BUS Installation

ou

TX RX 1 2 1 2 BUS 3 4 BUS

▶ Installation

Après le câblage des cellules photoélectriques :

• remettre le moteur sous tension,
• lancer un mouvement d'ouverture ou de fermeture du portail.

Les cellules photoélectriques sont reconnues par l'électronique de commande à la fin de ce mouvement.

▶ Fonctionnement avec des cellules photoélectriques

Si les cellules sont occultées pendant la fermeture du portail, le portail s'arrête et se ré-ouvre. Si le portail est ouvert et que les cellules sont occultées, le portail ne se ferme pas.

En cas de suppression des cellules photoélectriques

Après la suppression des cellules photoélectriques, remettre le moteur sous tension puis réaliser la procédure "Désactiver la fermeture automatique" page 24.

3.2 Feu clignotant

Ampoule 10 W - 24 V MAXIMUM - L'utilisation d'ampoule de puissance supérieure à 10 W - 24 V peut provoquer des dysfonctionnements de la motorisation.

24V FLASH 7 8 9

▶ Fonctionnement du feu clignotant Le feu clignote pendant le mouvement du portail.

3.3 Batterie (option)

Cet accessoire est incompatible avec une alimentation solaire.

Pour une durée de vie optimale de la batterie, couper l'alimentation électrique du portail au moins 3 fois par an pour le faire fonctionner quelques cycles sur la batterie.

La batterie de secours assure le fonctionnement du portail en cas de défaillance électrique. Le voyant ⏻ clignote (1 clignotement) lorsque le moteur fonctionne sur batterie.

Caractéristiques de la batterie :

• Autonomie : 10 cycles en continu ou 24 heures sur un portail en parfait état.
• Temps de charge avant utilisation optimale de la batterie : 48 heures.
  • Durée de vie : 3 ans.

Pour augmenter l'autonomie de la batterie en fonctionnement, les commandes filaires sont désactivées; seuls les télécommandes et points de commande radio permettent de commander le portail.

3.4 Antenne déportée (option)

Une antenne déportée de plus longue portée peut remplacer l'antenne fil.

Elle se place sur le haut du pilier et doit être dégagée.

L' antenne déportée est raccordée aux bornes 1 et 2 du boîtier électronique (étiquette bleu "ANT") :

• l'âme du fil en borne 1
• la tresse de masse en borne 2

3.5 Visiophone (option)

START 5 6

Cet accessoire est incompatible avec une alimentation solaire.

Ne raccorder qu'un contact sec non alimenté.

3.6 Contact à clé (option)

START 5 6

Cet accessoire est incompatible avec une alimentation solaire.

3.7 Eclairage de zone (option)

Cet accessoire est incompatible avec une alimentation solaire.

Utilisez uniquement des ampoules halogènes ou incandescences pour l'éclairage de zone, 500 W maximum.

LIGHT 14 15

3.8 Alimentation solaire (option)

Ne branchez jamais le moteur à une alimentation 230 V pendant qu'il est branché à une alimentation solaire, le boîtier électronique du moteur risquerait d'être endommagé.

Lorsque le moteur fonctionne sur l'alimentation solaire :

• seuls les télécommandes et points de commande radio permettent de commander le portail (les commandes filaires sont désactivées),
• les accessoires de sécurité filaires restent activés (cellules photoélectriques, feu clignotant).

4.1 Ouverture piétonne

▶ Fonctionnement de l'ouverture piétonne

1m

Un appui sur la touche de la télécommande programmée pour l'ouverture piétonne entraîne une ouverture d'environ 1 mètre du portail. Un nouvel appui sur la touche referme le portail.

▶ Activer l'ouverture piétonne

i

La touche 1 des télécommandes 2 ou 4 touches ne peut pas être programmée pour commander l'ouverture piétonne du portail.

Voir "Programmation des télécommandes", pages 27-29, pour plus d'informations.

12

- Appuyer 2 s sur le bouton de l'électronique de commande.

Le voyant Ⓧ s'allume.

<0,5 s

- Poser la télécommande contre l'électronique de commande.

- Appuyer sur la touche 2 de la télécommande.

Les voyants "RADIO" et s'allument puis s'éteignent. L'ouverture piétonne est activée sur cette touche.

i

Éloignez-vous de l'électronique de commande pour tester l'ouverture piétonne.

Désactiver l'ouverture piétonne

Répéter la procédure "Activer l'ouverture piétonne" avec la touche pour laquelle l'ouverture piétonne doit être désactivée. Le voyant ⚙️ s'allume puis s'éteint. L'ouverture piétonne est désactivée sur cette touche.

4.2 Fermeture automatique

▶ Fonctionnement de la fermeture automatique

Appuyer sur la touche 1 de la télécommande pour ouvrir le portail.

Le portail se referme après 30 secondes ou 5 secondes si un passage est détecté par les cellules photoélectriques.

La fermeture automatique du portail peut être interrompue en appuyant sur la touche 1 de la télécommande. Pour ensuite refermer le portail, appuyer à nouveau sur la touche 1 de la télécommande.

▶ Activer la fermeture automatique

La fermeture automatique ne peut être activée que si des cellules photoélectriques sont câblées et reconnues par l'électronique de commande du moteur.

1 Appuyer 2 s sur le bouton de l'électronique de commande. Le voyant ⏻ s'allume. Poser la télécommande contre l'électronique de commande. Rester appuyé sur la touche 1 de la télécommande jusqu'à ce que le voyant ⏻ clignote.

▶ Désactiver la fermeture automatique

• Appuyer 2 s sur le bouton de l'électronique de commande.
  Le voyant Ⓧ s'allume.

- Poser la télécommande contre l'électronique de commande.

Rester appuyé sur la touche 1 de la télécommande jusqu'à ce que le voyant clignote.

45

• Appuyer sur la touche 2 de la télécommande.
  Le voyant ⏻ clignote.

●

- Appuyer 3 fois sur la touche 1 de la télécommande.

Le voyant ⏻ est éteint. La fermeture automatique est désactivée.

4.3 Vitesse du portail

Une vitesse inadaptée au poids du portail pourrait gravement blesser les utilisateurs, par exemple écrasés par le portail. Pour satisfaire à l'exigence de la norme EN 12453, il est impératif de respecter les contraintes du domaine d'application.

Par défaut, le portail fonctionne en vitesse standard.

▶ Domaine d'application

Paramétrer la vitesse du portail suivant le tableau ci-dessous :

Poids du portail Vitesse standard Vitesse lente
0 à <100 kg	[WSVZ]
100 à <200 kg	[43A2]
200 à <300 kg	[SHYT] + barre palpeuse*	[SWSH]
300 à <400 kg	[CGSK] + barre palpeuse*	[4DSK]
400 à 500 kg		[HDSA] + barre palpeuse*

• barre palpeuse*

*Installation d'une barre palpeuse passive (ref. 9019612) sur le portail obligatoire.

▶ Paramétrer la vitesse lente

• Appuyer 2 s sur le bouton 🎨 de l'électronique de commande. Le voyant ⏻ s'allume. • Poser la télécommande contre l'électronique de commande. • Rester appuyé sur la touche 1 de la télécommande jusqu'à ce que le voyant ⏻ clignote. • Appuyer une fois sur la touche 1 de la télécommande. • Le voyant P1 clignote.

Paramétrer la vitesse lente (suite)

    E["Radio"] --> F["P1"]
    F --> G["RESET"]
    G --> H["s o m f y."]

    I["Radio"] --> J["P1"]
    J --> K["RESET"]
    K --> L["s o m f y."]

- Rester appuyé sur la touche 2 jusqu'à ce que le voyant P1 clignote lentement. La vitesse lente est sélectionnée.

- Appuyer 2 fois sur la touche 1 de la télécommande. Le voyant P1 clignote lentement. La vitesse lente est sélectionnée.

▶ Revenir à la vitesse standard

- Appuyer 2 s sur le bouton ⚙ de l'électronique de commande. Le voyant ⚙ s'allume.

- Poser la télécommande contre l'électronique de commande.

- Rester appuyé sur la touche 1 de la télécommande jusqu'à ce que le voyant ⬆ clignote.

- Appuyer une fois sur la touche 1 de la télécommande. Le voyant P1 clignote.

- Appuyer une fois sur la touche 2 de la télécommande. Le voyant P1 s'éteint 5 secondes puis clignote.

- Appuyer 2 fois sur la touche 1 de la télécommande. Le voyant P1 est éteint. La vitesse standard est sélectionée.

5.1 Présentation des télécommandes

Télécommande 2 touches

Télécommande 4 touches

Les télécommandes RTS Somfy peuvent commander, selon les choix de paramétrage :

• l'ouverture totale du portail
• l'ouverture piétonne du portail
- un autre équipement Somfy RTS (exemple : moteur de porte de garage, volet roulant, etc.)

i

Les télécommandes livrées dans le kit sont déjà mémorisées et programmées pour que la touche 1 des télécommandes commande l'ouverture totale du portail.

i

Vous pouvez mémoriser jusqu'à 16 points de commande pour un moteur (télécommandes, autre points de commande radio).

Si vous mémorisez un 17ème point de commande, le premier mémorisé sera automatiquement effacé.

i

Si vous souhaitez programmer une ouverture piétonne, elle doit forcément être programmée sur la touche suivant celle de l'ouverture totale (ex : ouverture totale commandée par la touche 2, ouverture piétonne commandée par la touche 3).

La programmation de l'ouverture piétonne sur la touche 1 des télécommandes est impossible.

▶ Possibilités de programmation de la télécommande 2 touches

	Touche 1	Touche 2
Possibilité 1	Ouverture totale Ouverture piétonne ou autre automatisme Somfy RTS
Possibilité 2 Autre équipement Somfy RTS Ouverture totale

▶ Possibilités de programmation de la télécommande 4 touches

	Touche 1	Touche 2	Touche 3	Touche 4
Possibilité 1	Ouverture totale Ouverture piétonne ou autre automatisme Somfy RTS		Autre automatisme Somfy RTS	Autre automatisme Somfy RTS
Possibilité 2	Autre automatisme Somfy RTS	Ouverture totale Ouverture piétonne ou autre automatisme Somfy RTS		Autre automatisme Somfy RTS
Possibilité 3	Autre automatisme Somfy RTS	Autre automatisme Somfy RTS	Ouverture totale Ouverture piétonne ou autre automatisme Somfy RTS
Possibilité 4	Autre automatisme Somfy RTS	Autre automatisme Somfy RTS	Autre automatisme Somfy RTS	Ouverture totale

▶ Utilisation d'une télécommande 3 touches

Ouverture Stop Fermeture

- Pour ouvrir complètement le portail, appuyer sur la touche "Montée" de la télécommande.

- Pour arrêter le portail en cours de mouvement, appuyer sur la touche centrale de la télécommande.

- Pour fermer le portail, appuyer sur la touche "Descente" de la télécommande.

i

La télécommande 3 touches ne peut pas être utilisée pour modifier le paramétrage du moteur.

5.2 Ajouter une télécommande

▶ Télécommande 2 ou 4 touches

12

- Appuyer 2 s sur le bouton de l'électronique de commande.

Le voyant Ⓧ s'allume.

RADIO <0,5s P1 RESET SOMfy.

- Poser la nouvelle télécommande à programmer contre l'électronique de commande.

- Faire un appui bref sur la touche de la télécommande à programmer. Le voyant "RADIO" s'allume puis s'éteint lorsque la touche de la télécommande est relâchée. L'ouverture totale est programmée sur cette touche.

▶ Télécommande 3 touches

1

- Appuyer 2 s sur le bouton de l'électronique de commande.

Le voyant Ⓧ s'allume.

<0.5s RADIO P1 RESET somfy.

- Poser la télécommande contre l'électronique de commande.

- Faire un appui bref sur une touche de la télécommande à programmer. Le voyant "RADIO" s'allume puis s'éteint lorsque la touche de la télécommande est relâchée.

La télécommande est mémorisée.

5.3 Supprimer les télécommandes

Voir "Effacer les réglages" page 31.

La motorisation doit être déconnectée de toute source d'alimentation durant le nettoyage, la maintenance et lors du remplacement des pièces.

6.1 Assistance

Si la panne persiste ou pour tout autre problème ou demande de renseignement sur votre motorisation, rendez-vous sur notre Forum d'entraide : forum.somfy.fr

La communauté est là pour vous répondre, et la réponse à votre question y figure peut être déjà !

Vous pouvez également prendre contact auprès d'un conseiller Somfy par téléphone au

0 820 055 055 (0.15€ la minute), disponibilité du service sur www.somfy.fr

6.2 Changer la pile de la télécommande

La durée de vie de la pile, généralement constatée, est de 2 ans.

- Retirer le clip de la télécommande.
- Insérer le tournevis dans la fente et soulever le capot.
- Retirer la pile à l'aide d'un tournevis.
- Remplacer la pile (3 V CR 2430 ou CR 2032).

6.3 Effacer les réglages

Dans quels cas effacer les réglages ?

• Après l'auto-apprentissage, si vous changez la butée de position, si vous modifiez le câblage du moteur ou si vous ajoutez une barre palpeuse sur le portail.
• En cas de réouvertures aléatoires du portail dues à une usure normale du portail.

12
• Appuyer 2 s sur le bouton de l'électronique de commande. Le voyant s'allume.	• Poser la télécommande mémorisée contre l'électronique de commande	• Rester appuyé sur la touche 1 de la télécommande jusqu'à ce que le voyant clignote.		• Appuyer 2 fois sur la touche 1 de la télécommande.	• Le voyant "RESET" clignote.
Pour effacer les réglages*			Pour effacer les réglages* et les télécommandes/points de commande mémorisés
		• Rester appuyé sur la touche 2 de la télécommande jusqu'à ce que le voyant "RESET" s'allume.			• Rester appuyé sur la touche 2 de la télécommande jusqu'à ce que tous les voyants s'allument.
			Le voyant clignote 2 fois (voir page 15 pour lancer un auto-apprentissage).

*Course du portail, désactivation des paramètres, ...

6.4 Diagnostic

Diagnostic Dépannage

Le moteur ne répond pas aux commandes de la télécommande	Portée de la télécommande réduite	• Vérifier la pile de la télécommande ("Changer la pile de la télécommande", voir page 30).• Vérifier l'antenne du boîtier électronique (câblage, position, voir page 14).• Vérifier qu'il n'y a pas d'élément extérieur susceptible de perturber les émissions radio (pylône électrique, murs ferraillés, etc.). Si tel est le cas, prévoir une antenne déportée.
	Télécommande non mémorisée	Mémoriser la télécommande (voir page 29).
	Moteur déverrouillé Verrouiller le moteur.
Le voyant ⏻ du boîtier électronique est éteint	L'électronique est en veille	Appuyer 2 secondes sur pour réveiller l'électronique.
	Électronique de commande non alimentée	• Vérifier l'alimentation secteur.• Vérifier le câble d'alimentation.

Le voyant ⏻ du boîtier électronique clignote :

1 clignotement Fonctionnement sur batterie de secours	Vérifier l'alimentation secteur.
2 clignotements Moteur en attente d'apprentissage de la course du portail	Lancer l'auto-apprentissage (voir page 15).
3 clignotements Cellules photoélectriques en défaut	• Vérifier qu'il n'y a pas d'obstacle entre les cellules.• Vérifier l'alignement des cellules.• Vérifier le câblage des cellules (voir page 18)• En cas de suppression des cellules photoélectriques, désactiver la fermeture automatique (page 24).
4 clignotements Court-circuit sur "START" du boîtier électronique (bornes 5-6)	Vérifier les accessoires branchés sur "START" du boîtier électronique.
5 clignotements Sécurité thermique du moteur enclenchée	Laisser le moteur refroidir quelques dizaines de minutes.
6 clignotements Court-circuit sur "BUS" du boîtier électronique (bornes 3-4)	Vérifier les accessoires branchés sur "BUS" du boîtier électronique.
Court-circuit sur "24 V" du boîtier électronique (bornes 7-9)	Vérifier l'accessoire branché sur "24 V" du boîtier électronique.
Court-circuit "feu clignotant" du boîtier électronique (bornes 8-9)	Vérifier le câblage du feu clignotant (voir page 19).
Court-circuit moteur Vérifier le câblage du moteur (voir page 12).
7 clignotements Défaut électronique Contacter l'assistance Somfy
Alimentation 230 V-50 Hz / 24 V (en solaire)
Type de moteur 24 V
Puissance du moteur 120 W
Puissance maxi consommée(avec éclairage de zone)	600 W
Consommation en veille 3,5 W
Fréquence maximum de manoeuvres parjour	20 cycles / jour10 cycles / jour en solaire
Temps d'ouverture 16 s pour un portail de 150 kg/3m
Détection d'obstacle automatique Conforme à la norme EN 12 453
Température de fonctionnement -20°C à +60°C
Protection thermique Oui
Indice de protection IP 44
Récepteur radio intégré Oui
Télécommandes
• Fréquence radio 433,42 MHz, < 10 mW
• Portée en champ d'usage ~ 30 m
• Quantité mémorisable	16
Connexions possibles :
• Sortie pour feu clignotant	Clignotante, 24 V, 10 W maximum
• Sortie éclairage	500 W maxi en 230 V (halogène ouincandescence uniquement)
• Sortie alimentation accessoires	24 Vdc / 15 W maxi
• Entrée pour batterie de secours	Oui
• Entrée pour cellules photoélectriques	Oui
• Entrée de commande de type contact sec	Oui (ne fonctionne pas si alimentation batterieou solaire)

Contents

Product description 2

Forum d'entraide : forum.somfy.fr

Somfy GmbH

07472 / 930 - 495

www.somfy.de

50 avenue du Nouveau Monde

74300 CLUSES

FRANCE

www.somfy.com

Somfy Sp. z o.o

810377199

www.somfy.pl

Somfy España SA

900 20 68 68

www.somfy.es

Somfy Portugal

808100153

www.somfy.pt

Somfy Hellas SA

211 6000 222

www.somfy.gr

Somfy Italia SRL

800827151

www.somfy.it
