Freevia Essential - Motorisation de porte de garage SOMFY - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Motorisation de porte de garage coulissante
Marque	Somfy
Modèle	Freevia Essential
Alimentation	230 V - 50 Hz ou 24 V (solaire)
Puissance du moteur	120 W
Puissance maxi consommée	600 W (avec éclairage de zone)
Consommation en veille	0,21 W
Fréquence de fonctionnement	433,42 MHz (< 10 mW)
Portée radio	Environ 30 m
Portail compatible	Coulissant en PVC, bois ou métal
Longueur max du portail	7 m (Freevia Line) / 6 m (Freevia 400 / Origin)
Poids max du portail	500 kg (Freevia Line) / 400 kg (Freevia 400 / Origin)
Température de fonctionnement	-20 °C à +60 °C
Indice de protection	IP 44
Classe d'isolation	Classe 1
Nombre max de télécommandes	16
Sortie feu clignotant	24 V, 10 W max
Sortie éclairage de zone	500 W max en 230 V
Sortie alimentation accessoires	24 Vdc / 15 W max
Détection d'obstacle	Automatique, conforme EN 12453
Protection thermique	Oui
Batterie de secours	Optionnelle, autonomie 10 cycles ou 24 h
Entretien	Déconnecter l'alimentation avant nettoyage ; changer pile télécommande tous les 2 ans
Garantie	Consulter le manuel ou le site Somfy

FOIRE AUX QUESTIONS - Freevia Essential SOMFY

Comment installer le moteur Freevia Essential ?

L'installation nécessite de préparer une fondation en béton, de fixer la crémaillère sur le portail avec un jeu de 2 mm, puis de positionner le moteur en le déverrouillant et en le fixant au sol. Suivez les étapes 1.1 à 1.4 de la notice pour un montage correct.

Comment lancer l'auto-apprentissage de la course du portail ?

Assurez-vous que le portail est à mi-course et que le moteur est verrouillé. Appuyez sur le bouton AKHS de l'électronique de commande. Le portail effectuera un cycle complet et le voyant ⏻ s'allumera fixe en cas de succès.

Que faire si le portail ne répond plus aux commandes ?

Vérifiez la pile de la télécommande (remplacer par une CR2430 ou CR2032), l'antenne, et assurez-vous que le moteur est verrouillé. Si le voyant de l'électronique est éteint, appuyez 2 secondes sur le bouton pour réveiller l'électronique.

Comment ajouter une nouvelle télécommande ?

Réveillez l'électronique en appuyant 2 s sur le bouton. Placez la télécommande contre le boîtier et faites un appui bref sur la touche souhaitée. Le voyant RADIO s'allume puis s'éteint pour confirmer la mémorisation.

Comment activer la fermeture automatique ?

La fermeture automatique nécessite des cellules photoélectriques installées et reconnues. Suivez la procédure page 23 : réveillez l'électronique, placez la télécommande, maintenez la touche 1 jusqu'à ce que le voyant ⏻ clignote, puis appuyez 3 fois sur la touche 1.

Comment régler la vitesse du portail ?

Le réglage de la vitesse doit être effectué par un professionnel. Pour passer en vitesse lente, suivez la procédure page 25 : réveillez l'électronique, placez la télécommande, maintenez la touche 1, puis appuyez sur les touches selon les indications pour sélectionner la vitesse lente.

Que signifie le clignotement du voyant ⏻ ?

Le nombre de clignotements indique un diagnostic : 1 clignotement = fonctionnement sur batterie, 2 = attente d'auto-apprentissage, 4 = court-circuit sur START, 5 = sécurité thermique, 6 = court-circuit sur BUS ou 24V, 7 = défaut électronique. Consultez le tableau de diagnostic page 32.

Comment remplacer la pile de la télécommande ?

Retirez le clip, insérez un tournevis dans la fente pour soulever le capot, retirez la pile avec le tournevis et remplacez-la par une pile 3 V CR2430 ou CR2032. Refermez le capot et remettez le clip.

Comment effacer les réglages du moteur ?

Réveillez l'électronique, placez une télécommande mémorisée contre le boîtier, maintenez la touche 1 jusqu'à ce que le voyant RESET clignote. Appuyez 2 fois sur la touche 1 pour effacer les réglages seuls, ou maintenez la touche 2 pour effacer aussi les télécommandes.

Puis-je utiliser une alimentation solaire avec le Freevia Essential ?

Oui, le moteur peut fonctionner en 24 V solaire. Attention : ne branchez jamais l'alimentation 230 V en même temps que l'alimentation solaire, cela endommagerait l'électronique. Un kit batterie est également disponible pour les coupures de courant.

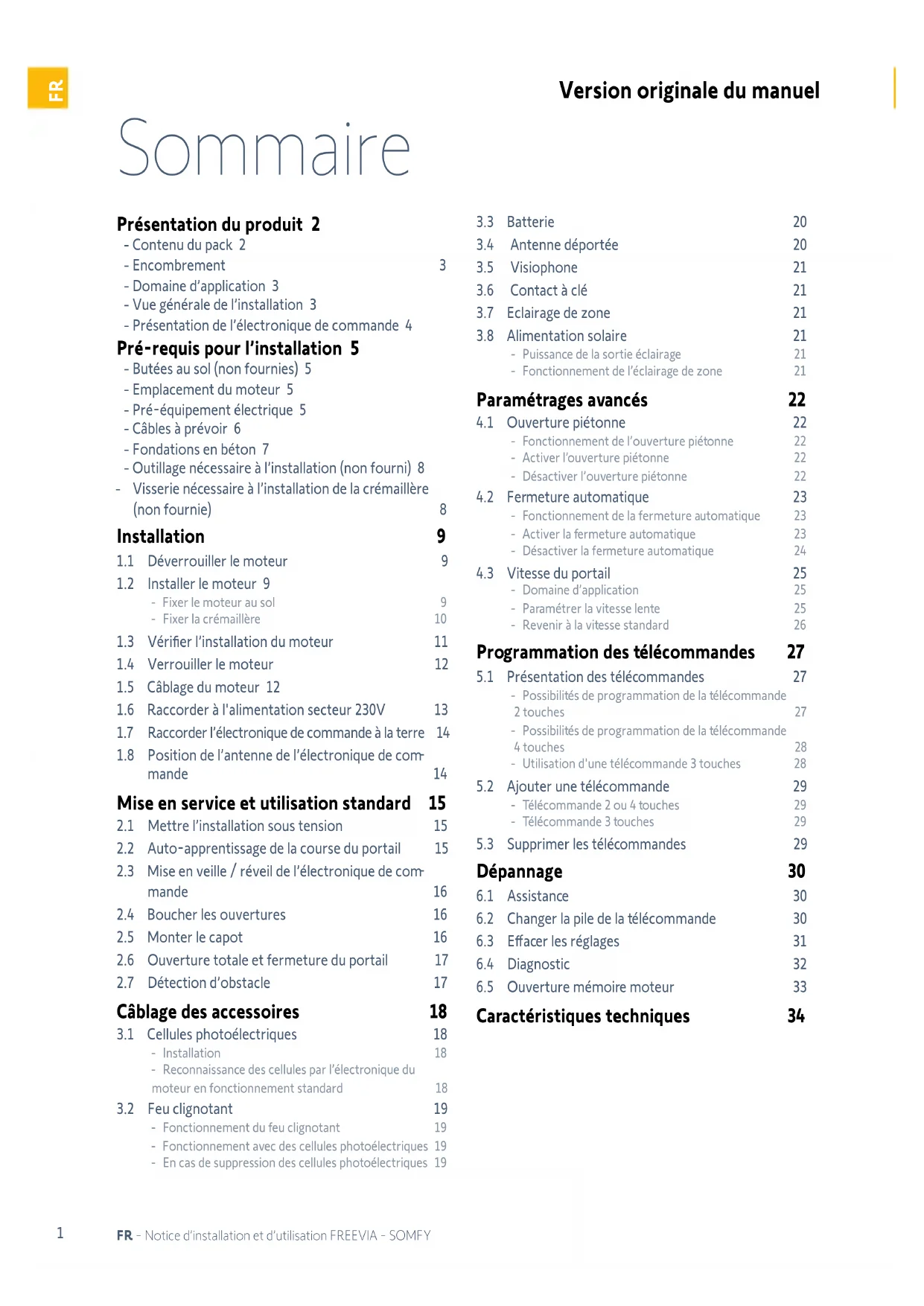

MODE D'EMPLOI Freevia Essential SOMFY

Présentation du produit 2

• Contenu du pack 2
• Encombrement 3
• Domaine d'application 3
• Vue générale de l'installation 3
• Présentation de l'électronique de commande 4

Pré-requis pour l'installation 5

• Butées au sol (non fournies) 5
• Emplacement du moteur 5
• Pré-équipement électrique 5
• Câbles à prévoir 6
• Fondations en béton 7
• Outillage nécessaire à l'installation (non fourni) 8

- Visserie nécessaire à l'installation de la crémaillère (non fournie) 8

Installation 9

1.1 Déverrouiller le moteur 9
1.2 Installer le moteur 9
- Fixer le moteur au sol 9
- Fixer la crémaillère 10
1.3 Vérifier l'installation du moteur 11
1.4 Verrouiller le moteur 12
1.5 Câblage du moteur 12

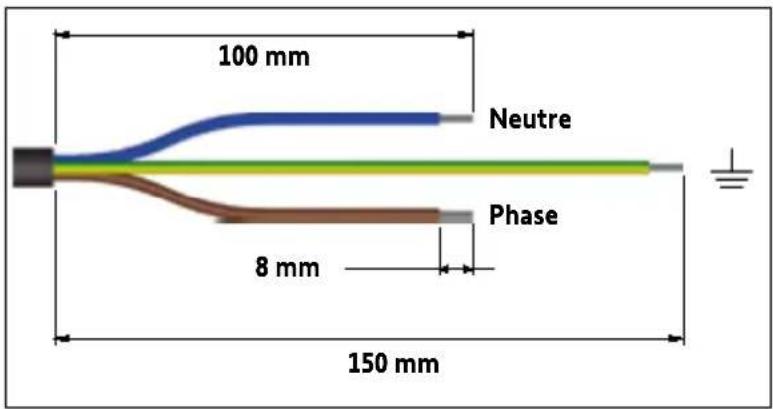

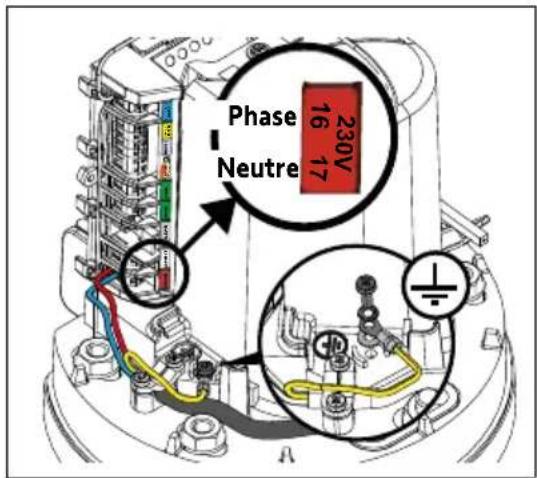

1.6 Raccorder à l'alimentation secteur 230V 13

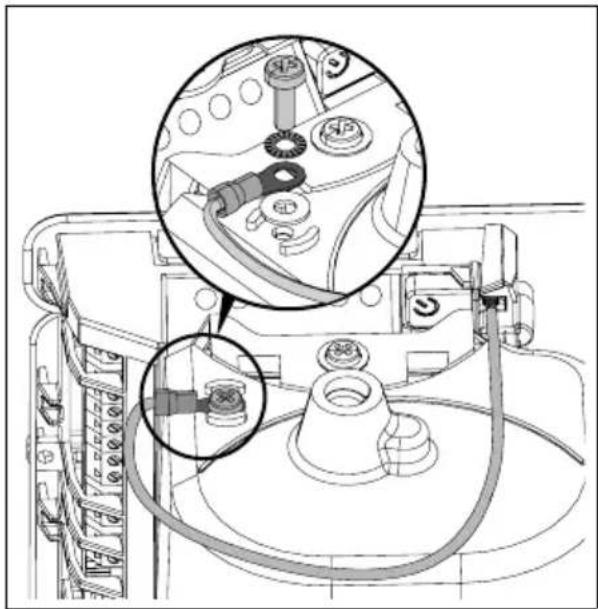

1.7 Raccorder l'électronique de commande à la terre 14

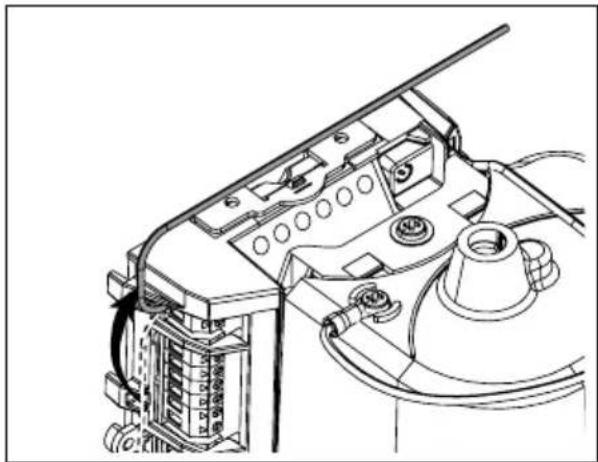

1.8 Position de l'antenne de l'électronique de commande 14

Mise en service et utilisation standard 15

2.1 Mettre l'installation sous tension 15

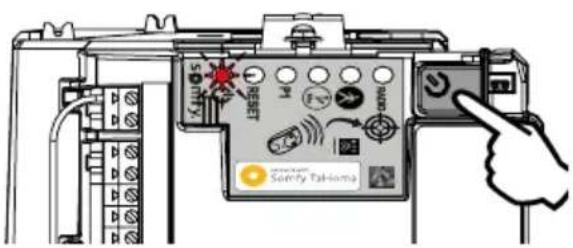

2.2 Auto-apprentissage de la course du portail 15
2.3 Mise en veille / réveil de l'électronique de commande 16
2.4 Boucher les ouvertures 16

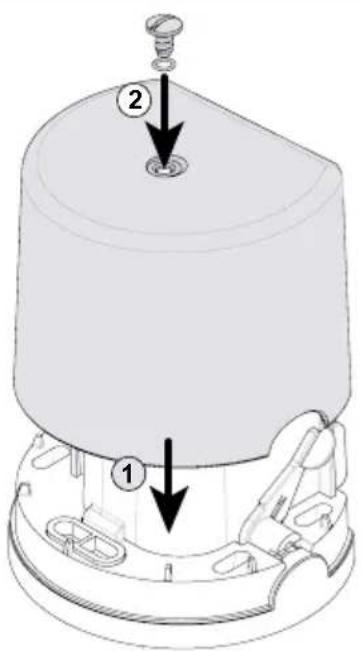

2.5 Monter le capot 16
2.6 Ouverture totale et fermeture du portail 17
2.7 Détection d'obstacle 17

Câblage des accessoires 18

3.1 Cellules photoélectriques 18
- Installation 18

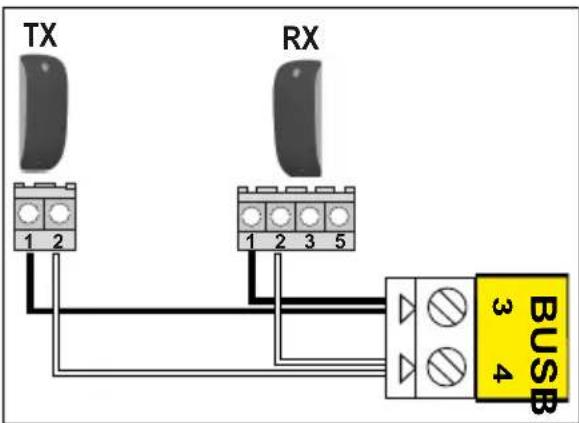

- Reconnaissance des cellules par l'électronique du moteur en fonctionnement standard 18

3.2 Feu clignotant 19

- Fonctionnement du feu clignotant 19

- Fonctionnement avec des cellules photoélectriques 19

- En cas de suppression des cellules photoélectriques 19

3.3 Batterie 20
3.4 Antenne déportée 20
3.5 Visiophone 21

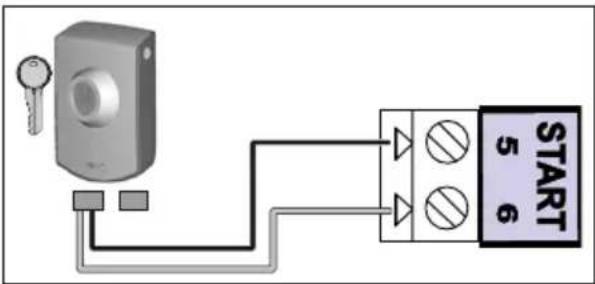

3.6 Contact à clé 21
3.7 Eclairage de zone 21
3.8 Alimentation solaire 21
- Puissance de la sortie éclairage 21
- Fonctionnement de l'éclairage de zone 21

Paramétrages avancés 22

4.1 Ouverture piétonne 22
- Fonctionnement de l'ouverture piétonne 22
- Activer l'ouverture piétonne 22
- Désactiver l'ouverture piétonne 22

4.2 Fermeture automatique 23

- Fonctionnement de la fermeture automatique 23

- Activer la fermeture automatique 23

- Désactiver la fermeture automatique 24

4.3 Vitesse du portail 25

- Domaine d'application 25

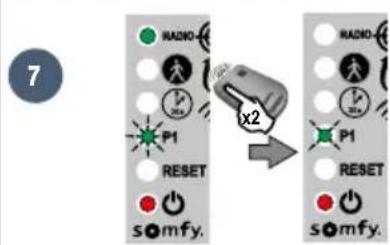

- Paramétrer la vitesse lente 25

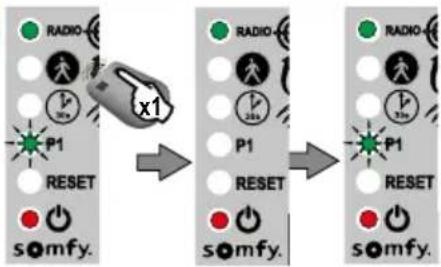

- Revenir à la vitesse standard 26

Programmation des télécommandes 27

5.1 Présentation des télécommandes 27
- Possibilités de programmation de la télécommande
2 touches 27
- Possibilités de programmation de la télécommande
4 touches 28

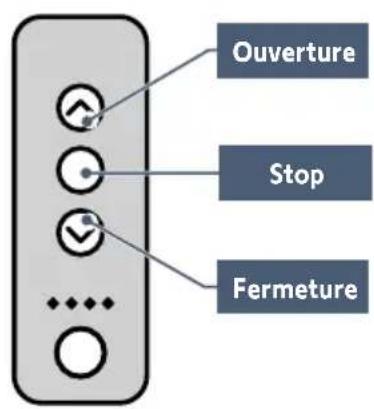

- Utilisation d'une télécommande 3 touches 28

5.2 Ajouter une télécommande 29
- Télécommande 2 ou 4 touches 29
- Télécommande 3 touches 29

5.3 Supprimer les télécommandes 29

Dépannage 30

6.1 Assistance 30
6.2 Changer la pile de la télécommande 30
6.3 Effacer les réglages 31
6.4 Diagnostic 32
6.5 Ouverture mémoire moteur 33

Caractéristiques techniques 34

Présentation du produit

Contenu du pack

Repère Désignation Qté
a Moteur x 1
b Tronçon de crémaillère33 cm x 20 mm*	x 12
c Gabarit de pose x 1
d Télécommande 2 touches**
e Jeu de cellules photoélectriques* x 1
f Feu clignotant* x 1
g Manuel d'installationet d'utilisation	x 1

*selon pack choisi

Repère Désignation Qté
h Fil de terre x 1
i Vis autoformeuse x 4

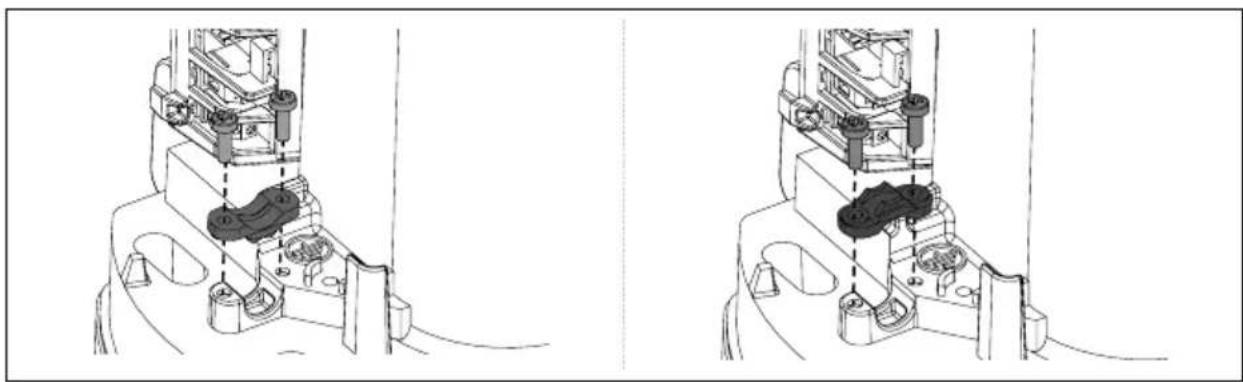

j Serre-câble	x 1
k Goujon x 4
l Cheville	x 4
m	Crayon Somfy	x 1
n Vis capot	x 1
o Joint torique	x 1
p Cosse ronde isolée	x 1
q Petite rondelle plate	x 2
r Rondelle éventail	x 2
s Rondelle plate	x 8
t Écrou	x 8

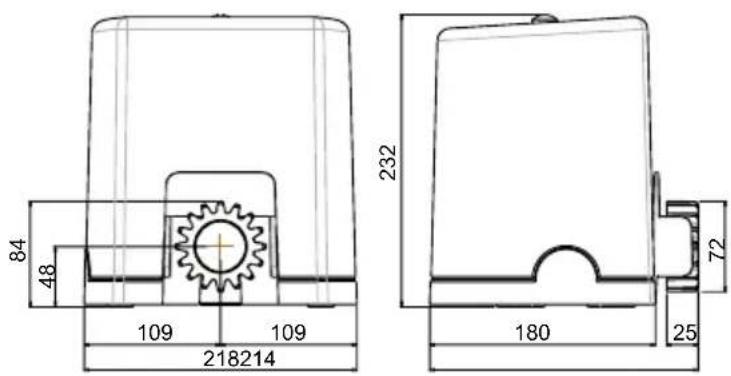

Encombrement

84 48 109 109 218214 232 180 72 25

Domaine d'application

Ce produit est destiné à la motorisation d'un portail coulissant en PVC, bois ou métal pour une maison individuelle.

	Longueur max Poids max
FREEVIA LINE 7 m 500 kg
FREEVIA 400 / ORIGIN 6 m 400 kg

Vue générale de l'installation

Repère Désignation

A Éclairage de zone

B Feu clignotant

C Antenne

D Barre palpeuse

E Cellules photoélectriques

Repère Désignation

F Butée fermeture

G Butée ouverture

H Moteur

J Crémaillère

Présentation de l'électronique de commande

Repère Désignation Fonction

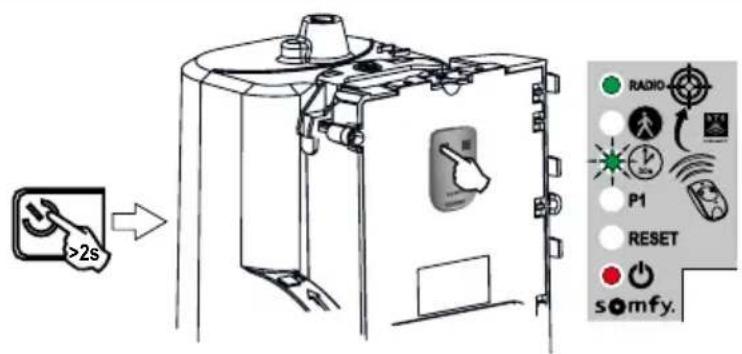

A	Bouton [AKHS]	Lancement auto-apprentissageRéveil de l'électronique de commande
B	Voyant RADIO	S'allume à chaque fois que l'électronique de commande reçoit une commande radio
C	Voyant	Allumé lors de l'activation/désactivation de l'ouverture piétonne
		Clignote lentement cellules photoélectriques présentes et reconnues
		Clignote rapidement	indique un défaut au niveau des cellules photoélectriques,voir page 32
D	Voyant	Allumé la fermeture automatique du portail est activée
		Éteint la fermeture automatique du portail n'est pas activée
		Clignote rapidement le paramètre "fermeture automatique" est sélectionné
E	Voyant P1	Éteint	le portail fonctionne en vitesse standard
		Clignote lentement le portail fonctionne en vitesse lente
		Clignote rapidement le paramètre "vitesse" du portail est sélectionné
F	Voyant RESET	Allumé	les réglages seuls ou les réglages et les points de commande radio sont effacés
		Clignote rapidement la fonction d'effacement des réglages et des points de commande radio est sélectionnée
G	Voyant ⏻	Allumé le moteur fonctionne correctement - l'électronique de commande est réveillée
		Éteint le moteur fonctionne correctement - l'électronique de commande est en veille
		Clignote	voir diagnostic page 32

Pré-requis pour l'installation

Butées au sol (non fournies)

La course du portail doit être délimitée par des butées fixées solidement au sol.

Butée ouverture Butée fermeture

Emplacement du moteur

Pré-équipement électrique

Câbles à prévoir

• Alimentation secteur : câble 3 x 1,5 mm² ou 3 x 2,5 mm² pour un usage extérieur (type H07RN-F mini)
• Liaison des cellules : câble 2 x 0,75 mm ^2
  • Autres accessoires : voir page 6

Le passage du câble d'alimentation doit être prévu suivant les normes électriques en vigueur dans le pays d'utilisation.

Passage des câbles

• Les câbles enterrés doivent être équipés d'une gaine de protection de diamètre suffisant pour passer tous les câbles.
• Aménager une arrivée électrique 230 V au plus près de l'emplacement du moteur.

Si la réalisation d'une tranchée n'est pas possible, utiliser un passe-câble qui pourra supporter le passage des véhicules (réf. 2400484).

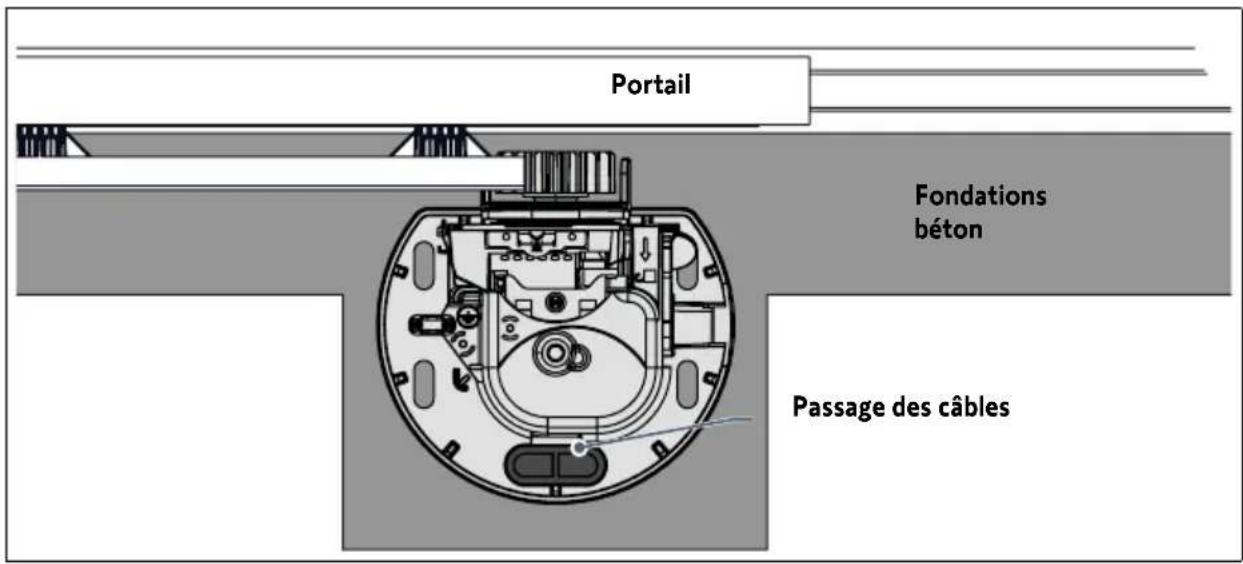

Portail Fondations béton Passage des câbles

Câbles à prévoir

Le détail des câblages est donnée dans la partie "CÂBLAGE DES ACCESSOIRES" pages 18 à 21.

TX RX Câble coaxial 2 x 0.75 mm² 2 x 0.75 mm² 2 x 0.75 mm² 2 x 0.75 mm² 2 x 0.75 mm² 2 x 0.75 mm² Alimentation secteur 230V 3 x 1.5 mm² ou 3 x 2.5 mm² pour un usage extérieur (type H07RN-F mini) 500 W max ANT 1 2 BUS 3 4 BUT 5 6 24V 7 8 9 FLASH M1 11 M2 12 13 BATT 10+10 + LIGHT 14 15 230V 16 17

Pour raccorder plusieurs accessoires à la borne START, il est possible d'utiliser du fil de section 0,3 mm² (exemple : fil téléphonique) au lieu du fil de section 0,75 mm².

Fondations en béton

Les fondations en béton sur lesquelles sera fixé le moteur doivent respecter les cotes données sur le schéma ci-dessous.

Portail Fondation -150 mm Passage des câbles Crépaillère Portail Fondation 250 mm mini 36 200 mm mini

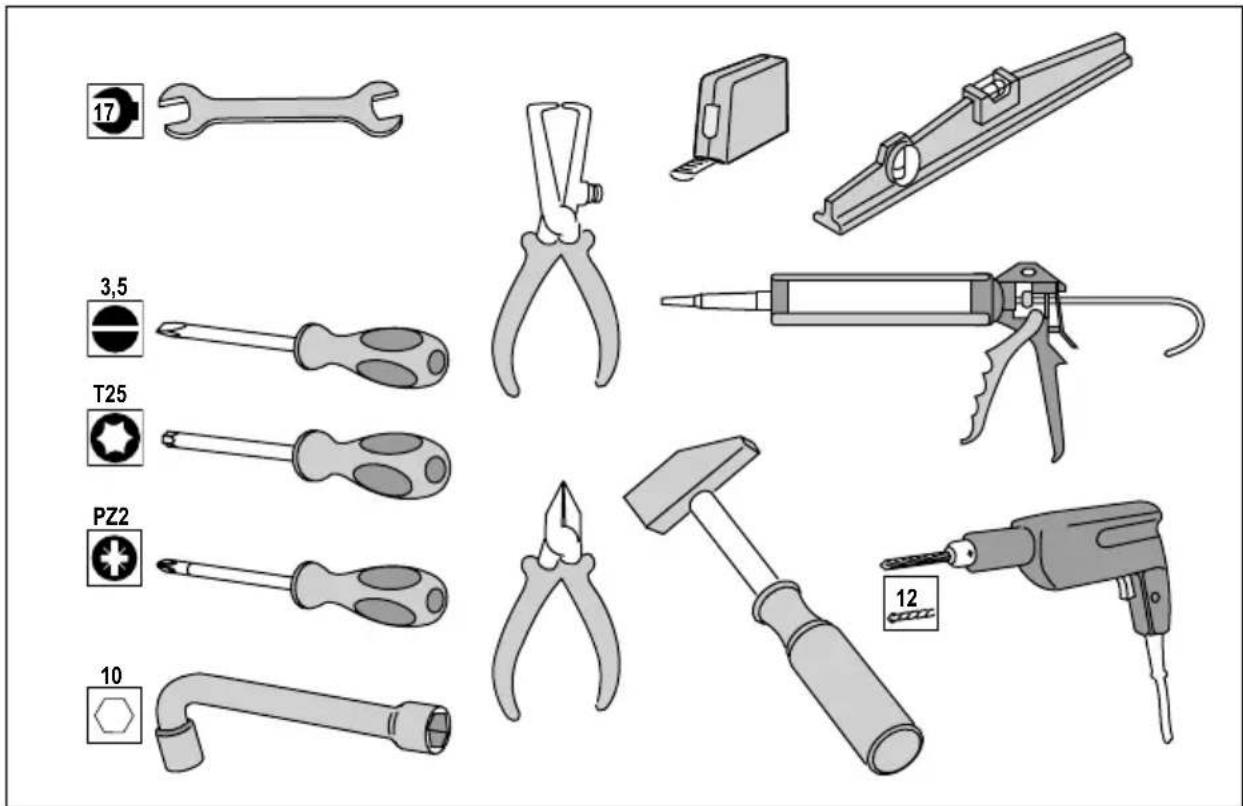

Outillage nécessaire à l'installation (non fourni)

17 3,5 T25 PZ2 10 12

Visserie nécessaire à l'installation de la crémaillère (non fournie)

Ces informations sont données à titre indicatif.

	Visserie nécessaire Outils nécessaires Diamètre de perçage
PORTAIL FER OU ALUMINIUM	Vis autoperceuse à tête hexagonale pour tôle de type ST 6,3 x 30 mm + rondelle	Clé à pipe ou à douille N°10	5 mm avec un foret pour acier
PORTAIL PVC	Le PVC est trop fragile pour fixer directement la crémaillère.Les portails en PVC ont généralement un renfort en aluminium ou métallique ou une âme en acier (se reporter à la ligne ci-dessus).Dans le cas où le portail PVC n'a pas de renfort : fixer un renfort métallique sur le portail, à l'endroit où sera fixée la crémaillère.
PORTAIL BOIS	Vis à bois de diamètre 6 x 40 mm minimum + rondelle	Clé à pipe ou à douille N°10	Effectuer un avant-trou avec un foret à bois diamètre 2,5 mm ou vrille à bois.
	_

1.1 Déverrouiller le moteur

Mettre la poignée du moteur en position

Le pignon est libéré.

Le moteur est déverrouillé.

1.2 Installer le moteur

▶ Fixer le moteur au sol

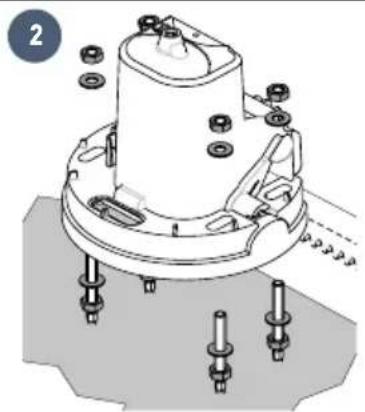

- Placer le gabarit de pose sur le sol et percer 4 trous en utilisant un foret (∅ 12 mm) adapté à la nature du sol.

- Insérer les chevilles. Visser les goujons. - Visser 4 écrous et 4 rondelles. - Retirer le capot du moteur. - Positionner le moteur sur les goujons : veiller à ce

que la bride (embase du moteur) se trouve à une hauteur maximum de 25 mm au-dessus du sol. L'espace conseillé se situe entre 20 et 25 mm.

- Une fois positionné en hauteur par rapport au sol, fixer le moteur à l'aide de 4 rondelles et de 4 écrous.

20 mm e

- Positionner le passe-fil pré-percé dans l'ouverture prévue pour le passage des câbles.

Vérifiez que le moteur est bien de niveau.

▶ Fixer la crémaillère

• La crémaillère doit être fixée renfort du portail.
- Utilisez des vis adaptées au matériau de votre portail (voir page 8).
- Ne graissez jamais la crémaillère ni le pignon du moteur.

i

sur • En alignant le haut de la crémaillère avec le trait tracé au crayon, le jeu de 2 mm nécessaire entre la crémaillère et le pignon est assuré.
- Si les points de fixation sont trop proches du bord du renfort : fixer la crémaillère au centre des trous oblongs.

2 mm

1

Repère de fixation crémaillère

• Ouvrir complètement le portail.
• Placer le crayon fourni sur les encoches prévues sur le moteur.
• D'une main, maintenir le crayon et de l'autre main, coulisser le portail pour marquer la position de la crémaillère.

2

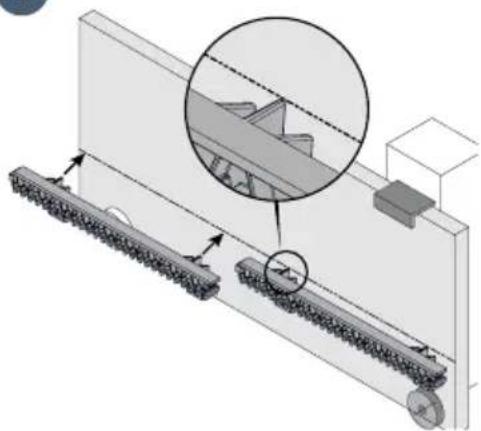

• Placer la crémaillère en alignant le haut de la crémaillère sur le trait tracé au crayon.
• Fixer le premier élément de crémaillère sur le haut des trous oblongs en commencant côté moteur.
• Installer et fixer les autres éléments de la même façon en les emboîtant les uns dans les autres.

1.3 Vérifier l'installation du moteur

Vérifier que :

• le moteur est bien de niveau.
• le portail coulisse correctement.
- le pignon est bien entraîné.

- le jeu crémaillère-pignon de 2 mm ne varie pas trop.

Si ces conditions ne sont pas remplies, régler la hauteur de la crémaillère.

Une fois toutes ces vérifications faites, serrer les écrous pour fixer définitivement le moteur.

1.4 Verrouiller le moteur

Ne verrouillez jamais le moteur lorsque le portail est en mouvement au risque de détériorer la motorisation.

Pousser la poignée du moteur vers le portail.

Le moteur est verrouillé.

1.5 Câblage du moteur

Pour votre sécurité, ces opérations doivent se faire hors tension.

Par défaut, le moteur est câblé pour une installation à gauche du portail.

Pour une installation du moteur à droite du portail, intervertir les fils branchés sur les bornes 10 et 11 de l'électronique de commande (étiquette verte M1).

Marron Bleu START FLASH M1 M2 BATT 5 6 7 11 13 101019218

Moteur à gauche
Vue de l'intérieur

Bleu Marron

Moteur à droite
Vue de l'intérieur

Ne branchez rien sur la borne M2.

1.6 Raccorder à l'alimentation secteur 230V

• Pour votre sécurité, ces opérations doivent se faire hors tension.
• Utilisez un câble 3 x 1,5 mm² ou 3 x 2,5 mm² pour un usage extérieur (type H07RN-F minimum).

• Utilisez impérativement le serre-câble fourni.
  Pour tous les câbles basse tension, assurez-vous qu'ils résistent à une traction de 100 N.
  Vérifiez que les conducteurs n'ont pas bougés après avoir appliqué cette traction.

• Dégainer le câble sur 150 mm.

• Recouper la phase et le neutre à 100 mm.
• Dénuder les 3 fils sur 8 mm.
• Sertir la cosse fournie le fil de terre (jaune et vert).
• Brancher les fils comme indiqué dans le tableau :

100 mm Neutre Phase 8 mm 150 mm

Couleur fil Type Borne Commentaires

Bleu Neutre 17
Marron / Noir / Rouge	Phase 16
Jaune et Vert	Tere		Visser une rondelle plate da cosse du fil de terre de l'alimentation serti à l'étape 4 et une rondelle éventail avec une vis i

Phase 16-17 230V Neutre

7. Visser le serre-câble fourni.

Pour un câble 3x1,5 mm² Pour un câble 3x2,5 mm²

1.7 Raccorder l'électronique de commande à la terre

1. Raccorder le fil de terre fourni hout à droite de l'électronique de commande.
2. Visser une rondelle plate, nosse du fil de terre à une rondelle éventail avec une vis sur le haut du moteur.

1.8 Position de l'antenne de l'électronique de commande

Positionner l'antenne sur le dessus du moteur.

2.1 Mettre l'installation sous tension

1. Le voyant Ⓧ clignote (2 fois).

Le moteur est sous tension et en attente d'auto-apprentissage.

1. Si le voyant nés'allume pas ou que le nombre de clignotements n'est pas celui attendu : voir diagnostic page 32.

2.2 Auto-apprentissage de la course du portail

Pré-requis - Avant de lancer l'auto-apprentissage, vérifier que :

• L'installation est sous tension : le voyant ♦ignote (2 fois).

- Le portail est à mi-course. - Le moteur est verrouillé.

Appuyer sur le bouton de l'électronique de commande.

- Le portail s'ouvre, se ferme, s'ouvre partiellement et se ferme à nouveau. - Le voyant's'allume fixe.

L'auto-apprentissage est réussi et le moteur est opérationnel.

Si le voyant ⏻ clignote (2 fois), recommencer l'auto-apprentissage.

Le portail doit être fermé à la fin de l'auto-apprentissage.

Si le portail est ouvert, voir encadré IMPORTANT ci-dessous.

IMPORTANT

Si le portail est ouvert à la fin de l'auto-apprentissage :

1. Effacer les réglages (voir page 31).
2. Mettre le moteur hors tension.
3. Inverser les fils branchés sur les bornes 10 et 11 (étiquette verte M1) de l'électronique de commande (voir "Câblage du moteur", page 12).
4. Déverrouiller le moteur.
5. Positionner le portail à mi-course.
6. Verrouiller le moteur.
7. Mettre le moteur sous tension.
8. Recommencer l'auto-apprentissage.

Pendant l'auto-apprentissage, un appui sur la touche 1 de la télécommande ou sur le bouton de l'électronique de commande entraîne l'arrêt du portail et de l'auto-apprentissage.

2.3 Mise en veille / réveil de l'électronique de commande

i

Lorsque l'auto-apprentissage a été effectué, l'électronique passe automatiquement en veille après 5 minutes d'inactivité, pour faire des économies d'énergie.

En état de veille, tous les voyants sont éteints.

Pour vérifier si le moteur est sous tension ou pour vérifier/modifier le paramétrage, appuyer 2 secondes sur le bouton

pour réveiller l'électronique.

2.4 Boucher les ouvertures

i

Il est fortement conseillé de boucher toutes les ouvertures pour éviter les court-circuits provoqués par des insectes.

Une fois tous les câbles passés, boucher toutes les ouvertures (trous oblongs, ouvertures pour le passage des câbles) à l'aide de silicone.

2.5 Monter le capot

1. Placer le capot sur le moteur.

2. Mettre en place le joint pour assurer l'étanchéité du moteur et la vis nu capot.

3. Visser le capot.

2.6 Ouverture totale et fermeture du portail

i

Les télécommandes livrées dans le kit sont déjà mémorisées et programmées pour que la touche 1 des télécommandes commande l'ouverture totale du portail.

Touche 1

• Portail fermé : appuyer sur la touche 1 de la télécommande pour ouvrir totalement le portail.
• Portail en mouvement : appuyer sur la touche 1 de la télécommande pour arrêter le portail.
• Portail ouvert : appuyer sur la touche 1 de la télécommande pour fermer le portail.

2.7 Détection d'obstacle

Si un obstacle est détecté (effort anormal sur la motorisation) :

• Pendant l'ouverture du portail : le portail s'arrête.
• Pendant la fermeture du portail : le portail s'arrête et se ré-ouvre.

Pour votre sécurité, ces opérations doivent se faire hors tension.

Il est conseillé de réaliser l'auto-apprentissage de la course du portail avant de raccorder les accessoires (cellules photoélectriques, feu clignotant, etc.)

3.1 Cellules photoélectriques

TX RX 1 2 1 2 3 5 BUS 3 4

ou

TX RX 1 2 1 2 BUS 3 4

C S

Installation

Après le câblage des cellules et pour vérifier le bon alignement des cellules :

1. Remettre le moteur sous tension.
2. Appuyer 2 s sur le bouton de l'électronique de commande pour réveiller l'électronique et alimenter les cellules. Le voyant de la cellule réceptrice RX doit s'allumer quand les cellules sont correctement alignées.

Reconnaissance des cellules par l'électronique du moteur en fonctionnement standard

La procédure décrite ci-dessous ne doit être appliquée que dans les cas suivants :

• Branchement de cellules photoélectriques après avoir réalisé l'auto-apprentissage.
• Suppression de cellules photoélectriques en fonctionnement standard (en fonctionnement avec fermeture automatique, les cellules photoélectriques sont obligatoires).
• Désactivation du mode de fonctionnement avec fermeture automatique.

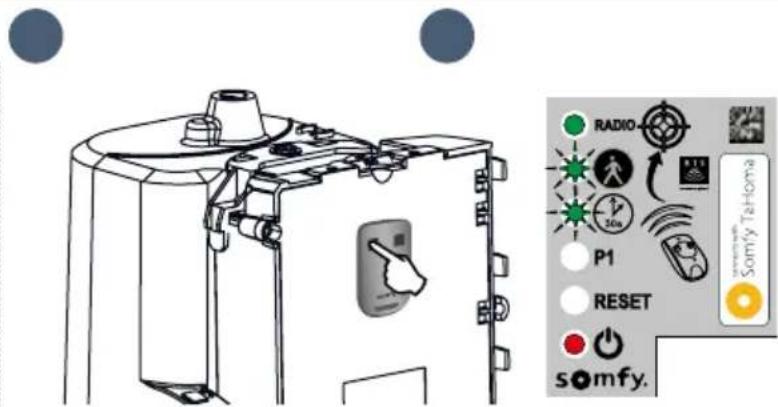

1

• Appuyer 2 s sur le bouton

de l'electronique de commande.

Le voyant s'allume.

- Poser la télécommande contre l'électronique de commande.

Rester appuyer sur la touche 1 de la télécommande jusqu'à ce que le voyant 📋 clignote.

• Appuyer 2 s sur le bouton

de l'electronique de commande.

Le voyant indique le statut des cellules :

: Cellules présentes et reconnues

: Cellules mal alignées ou occultées

: Cellules non connectées

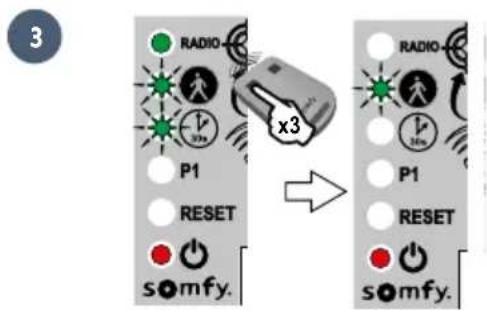

3 RADIO P1 RESET s o m fy. x3 RADIO P1 RESET s o m fy.

- Appuyer 3 fois sur la touche 1 de la télécommande.

▶Fonctionnement avec des cellules photoélectriques

Si les cellules sont occultées pendant la fermeture du portail, le portail s'arrête et se ré-ouvre.

Si le portail est ouvert et que les cellules sont occultées, le portail ne se ferme pas.

En cas de suppression des cellules photoélectriques

Si suppression des cellules, répéter la procédure de reconnaissance des cellules par l'électronique du moteur

3.2 Feu clignotant

24V + 7 8 9 FLASH

Ampoule 10 W - 24 V MAXIMUM - d'ampoule de puissance supérieure à 10 peut provoquer des dysfonctionnements de la motorisation.

L'utilisation W- 24 V

Fonctionnement du feu clignotant

Le feu clignote pendant le mouvement du portail.

3.3 Batterie

Cet accessoire est incompatible avec une alimentation solaire.

i

Pour une durée de vie optimale de la batterie, couper l'alimentation électrique du portail au moins 3 fois par an pour le faire fonctionner quelques cycles sur la batterie.

Caractéristiques de la batterie :

• Autonomie : 10 cycles en continu ou 24 heures sur un portail en parfait état.
• Temps de charge avant utilisation optimale de la batterie : 48 heures.
  • Durée de vie : 3 ans.

La batterie de secours assure le fonctionnement du portail en cas de défaillance électrique. Le voyant ⏻ clignote (1 clignotement) lorsque le moteur fonctionne sur batterie.

3.4 Antenne déportée

ANT -1 2

i

Une antenne déportée de plus longue portée peut remplacer l'antenne fil. Elle se place sur le haut du pilier et doit être dégagée.

L' antenne déportée est raccordée aux bornes 1 et 2 du boîtier électronique (étiquette bleu "ANT") :

• l'âme du fil en borne 1
• la tresse de masse en borne 2

3.5 Visiophone

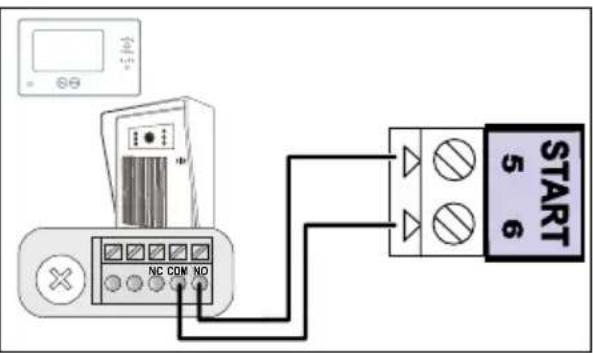

NO COM NO START 5 6

! Ne raccorder qu'un contact sec non alimenté.

3.6 Contact à clé

START 5 6

3.7 Eclairage de zone

LIGHT 14 15

Puissance de la sortie éclairage

La puissance maximum de la sortie éclairage est de 500 W :

• soit 5 lampes fluocompactes ou à leds
• soit 2 alimentations pour leds à basse tension
• soit 1 éclairage halogène 500 W max

▶ Fonctionnement de l'éclairage de zone

L'éclairage de zone s'allume à chaque mise en route de la motorisation.

Il s'éteint automatiquement 1 minute 30 après la fin du mouvement.

3.8 Alimentation solaire

Ne branchez jamais le moteur à une alimentation 230 V pendant qu'il est branché à une solaire, le boîtier électronique du moteur risquerait d'être endommagé.

alimentation

4.1 Ouverture piétonne

▶ Fonctionnement de l'ouverture piétonne

1m

Un appui sur la touche de la télécommande programmée pour l'ouverture piétonne entraîne une ouverture d'environ 1 mètre du portail. Un nouvel appui sur la touche referme le portail.

▶ Activer l'ouverture piétonne

i

La touche 1 des télécommandes 2 ou 4 touches ne peut pas être programmée pour commander l'ouverture piétonne du portail.

Voir "Programmation des télécommandes", pages 27-29, pour plus d'informations.

12

- Appuyer 2 s sur le bouton de l'électronique de commande. Le voyant allume.

<0,5 s

- Poser la télécommande contre l'électronique de commande.

- Appuyer sur la touche 2 de la télécommande.

Les voyants "RADIO" et s'allument puis s'éteignent. L'ouverture piétonne est activée sur cette touche.

i

Éloignez-vous de l'électronique de commande pour tester l'ouverture piétonne.

Désactiver l'ouverture piétonne

Répéter la procédure "Activer l'ouverture piétonne" avec la touche pour laquelle l'ouverture piétonne doit être désactivée. Le voyant 🌿 s'allume puis s'éteint. L'ouverture piétonne est désactivée sur cette touche.

4.2 Fermeture automatique

▶ Fonctionnement de la fermeture automatique

Appuyer sur la touche 1 de la télécommande pour ouvrir le portail.

Le portail se referme après 30 secondes ou 5 secondes si un passage est détecté par les cellules photoélectriques.

La fermeture automatique du portail peut être interrompue en appuyant sur la touche 1 de la télécommande. Pour ensuite refermer le portail, appuyer à nouveau sur la touche 1 de la télécommande.

▶ Activer la fermeture automatique

La fermeture automatique ne peut être activée que si des cellules photoélectriques sont câblées et reconnues par l'électronique de commande du moteur.

12

- Appuyer 2 s sur le bouton de l'électronique de commande. Le voyant Gallume.

- Poser la télécommande contre l'électronique de commande.

- Rester appuyer sur la touche 1 de la télécommande jusqu'à ce que le voyant ⏻ clignote rapidement.

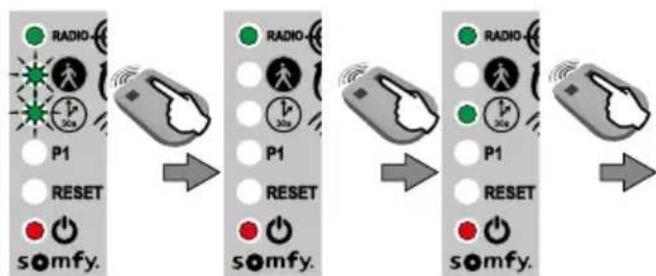

45

- Rester appuyer sur la touche 2 de la télécommande jusqu'à ce que le voyant 📋 s'éteigne puis s'allume fixe.

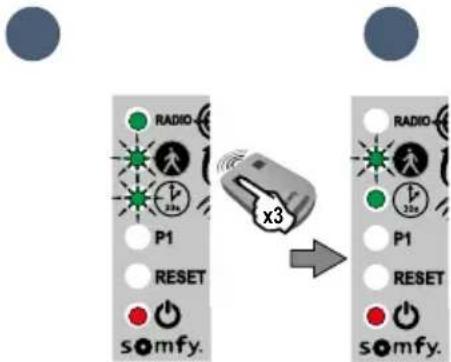

RADIO P1 RESET s o m fy. x3 RADIO P1 RESET s o m fy.

- Lorsque la touche 2 est relâchée, le voyant clignote, appuyer 3 fois sur la touche 1 de la télécommande

Le voyant reste allumé. La fermeture automatique est activée.

▶ Désactiver la fermeture automatique

12

- Appuyer 2 s sur le bouton de l'électronique de commande. Le voyant Gallume.

- Poser la télécommande contre l'électronique de commande.

RADIO P1 RESET somfy. Somfy Tailoma

- Rester appuyé sur la touche 1 de la télécommande jusqu'à ce que le voyant ⏻ clignote.

4

- Appuyer sur la touche 2 de la télécommande. Le voyant 📋teint puis clignote.

5

6

- Appuyer 3 fois sur la touche 1 de la télécommande.

Le voyant ⏻ est éteint. La fermeture automatique est désactivée.

i

Par défaut, le portail fonctionne en vitesse standard.

4.3 Vitesse du portail

DANGER Tout changement de réglage de la vitesse du portail doit être réalisé par un installateur professionnel de la motorisation et de l'automatisation de l'habitat. Toutes modifications qui ne respectent pas ces instructions mettent en péril la sécurité des biens et des personnes.

▶ Domaine d'application

Paramétrer la vitesse du portail suivant le tableau ci-dessous :

Poids du portail Vitesse standard Vitesse lente
0 à <100 kg	[0852]	[SWA2]
100 à <200 kg		[6BDK]
200 à <300 kg	+ barre palpeuse*
300 à <400 kg	+ barre palpeuse*	[407A]
400 à 500 kg		[A405] + barre palpeuse*

*Installation d'une barre palpeuse passive (ref. 9019612) sur le portail obligatoire.

AVERTISSEMENT Si le paramètre de vitesse est modifié, l'installateur doit impérativement vérifier que la détection d'obstacle est conforme à l'annexe A de la norme EN 12 453. Le non respect de cette consigne pourrait gravement blesser des personnes, par exemple écrasées par le portail.

Paramétrer la vitesse lente

1 2 • Appuyer 2 s sur le bouton de l'électronique de commande. Le voyant s'allume. • Poser la télécommande contre l'électronique de commande. • Rester appuyé sur la touche 1 de la télécommande jusqu'à ce que le voyant clignote. • Appuyer une fois sur la touche 1 de la télécommande. • Le voyant P1 clignote rapidement.

Paramétrer la vitesse lente (suite)

- Rester appuyé sur la touche 2 jusqu'à ce que le voyant P1 clignote lentement. La vitesse lente est sélectionnée.

- Appuyer 2 fois sur la touche 1 de la télécommande. Le voyant P1 clignote lentement. La vitesse lente est activée.

▶ Revenir à la vitesse standard

1	2	3
• Appuyer 2 s sur le bouton de l'électronique de commande.Le voyant s'allume.	• Poser la télécommande contre l'électronique de commande.	• Rester appuyé sur la touche 1 de la télécommande jusqu'à ce que le voyant clignote.
4	5	6
• Appuyer une fois sur la touche 1 de la télécommande.Le voyant P1 clignote.	• Appuyer une fois sur la touche 2 de la télécommande.Le voyant P1 s'éteint 5 secondes puis clignote rapidement.	• Appuyer 2 fois sur la touche 1 de la télécommande. Le voyant P1 est éteint.La vitesse standard est activée.

5.1 Présentation des télécommandes

Télécommande 2 touches

Télécommande 4 touches

Les télécommandes RTS Somfy peuvent commander, selon les choix de paramétrage :

• l'ouverture totale du portail
• l'ouverture piétonne du portail
- un autre équipement Somfy RTS (exemple : moteur de porte de garage, volet roulant, etc.)

Les télécommandes livrées dans le kit sont déjà mémorisées et programmées pour que la touche 1 des télécommandes commande l'ouverture totale du portail.

i

Vous pouvez mémoriser jusqu'à 16 points de commande pour un moteur (télécommandes, autre points de commande radio).

Si vous mémorisez un 17ème point de commande, le premier mémorisé sera automatiquement effacé.

i

Si vous souhaitez programmer une ouverture piétonne, elle doit forcément être programmée sur la touche suivant celle de l'ouverture totale (ex : ouverture totale commandée par la touche 2, ouverture piétonne commandée par la touche 3).

La programmation de l'ouverture piétonne sur la touche 1 des télécommandes est impossible.

▶ Possibilités de programmation de la télécommande 2 touches

	Touche 1	Touche 2
Possibilité 1 Ouverture totale Ouverture piétonne ou autre		automatisme Somfy RTS
Possibilité 2 Autre équipement Somfy RTS Ouverture totale

▶ Possibilités de programmation de la télécommande 4 touches

	Touche 1	Touche 2	Touche 3	Touche 4
Possibilité 1 Ouverture totale Ouverture		piétonne ou autre automatisme Somfy RTS	Autre automatisme Somfy RTS	Autre automatisme Somfy RTS
Possibilité 2 Autre automatisme Somfy RTS		Ouverture totale Ouverture	piétonne ou autre automatisme Somfy RTS	Autre automatisme Somfy RTS
Possibilité 3 Autre automatisme Somfy RTS		Autre automatisme Somfy RTS	Ouverture totale Ouverture	piétonne ou autre automatisme Somfy RTS
Possibilité 4 Autre automatisme Somfy RTS		Autre automatisme Somfy RTS	Autre automatisme Somfy RTS	Ouverture totale

▶ Utilisation d'une télécommande 3 touches

Ouverture Stop Fermeture

- Pour ouvrir complètement le portail, appuyer sur la touche "Montée" de la télécommande.

- Pour arrêter le portail en cours de mouvement, appuyer sur la touche centrale de la télécommande.

- Pour fermer le portail, appuyer sur la touche "Descente" de la télécommande.

i

La télécommande 3 touches ne peut pas être utilisée pour modifier le paramétrage du moteur.

5.2 Ajouter une télécommande

▶ Télécommande 2 ou 4 touches

12

- Appuyer 2 s sur le bouton de l'électronique de commande. Le voyant d'allume.

<0,5s RADIO P1 RESET somfy.

- Poser la nouvelle télécommande à programmer contre l'électronique de commande.

- Faire un appui bref sur la touche de la télécommande à programmer. Le voyant "RADIO" s'allume puis s'éteint lorsque la touche de la télécommande est relâchée. L'ouverture totale est programmée sur cette touche.

▶ Télécommande 3 touches

12

- Appuyer 2 s sur le bouton de l'électronique de commande. Le voyant d'allume.

<0,5s RADIO P1 RESET somfy.

- Poser la télécommande contre l'électronique de commande.

- Faire un appui bref sur une touche de la télécommande à programmer. Le voyant "RADIO" s'allume puis s'éteint lorsque la touche de la télécommande est relâchée. La télécommande est mémorisée.

5.3 Supprimer les télécommandes

Voir "Effacer les réglages" page 31.

La motorisation doit être déconnectée de toute source d'alimentation durant le nettoyage, la maintenance et lors du remplacement des pièces.

6.1 Assistance

Si la panne persiste ou pour tout autre problème ou demande de renseignement sur votre motorisation, rendez-vous sur notre Forum d'entraide : forum.somfy.fr

La communauté est là pour vous répondre, et la réponse à votre question y figure peut être déjà !

Vous pouvez également prendre contact auprès d'un conseiller Somfy par téléphone au

0 820 055 055 (0.15€ la minute), disponibilité du service sur www.somfy.fr

6.2 Changer la pile de la télécommande

La durée de vie de la pile, généralement constatée, est de 2 ans.

12

- Retirer le clip de la télécommande.

- Insérer le tournevis dans la fente et soulever le capot.

- Retirer la pile à l'aide d'un tournevis.

- Remplacer la pile (3 V CR 2430 ou CR 2032).

12

• Dévisser l'arrière de la télécommande.

- Retirer les vis.

- Retirer l'arrière de la télécommande.

- Remettre puis visser l'arrière de la télécommande.

6.3 Effacer les réglages

Dans quels cas effacer les réglages ?

• Après l'auto-apprentissage, si vous changez la butée de position, si vous modifiez le câblage du moteur ou si vous ajoutez une barre palpeuse sur le portail.
• En cas de réouvertures aléatoires du portail dues à une usure normale du portail.

• Appuyer 2 s sur le bouton de l'électronique de commande. Le voyant s'allume.	• Poser la télécommande mémorisée contre l'électronique de commande	• Rester appuyé sur la touche 1 de la télécommande jusqu'à ce que le voyant clignote rapidement.		• Appuyer 2 fois sur la touche 1 de la télécommande.	• Le voyant "RESET" clignote rapidement.
Pour effacer les réglages*			Pour effacer les réglages* et les télécommandes/points de commande mémorisés
	[RTY77]	• Rester appuyé sur la touche 2 de la télécommande jusqu'à ce que le voyant "RESET" s'allume.			• Rester appuyé sur la touche 2 de la télécommande jusqu'à ce que tous les voyants s'allument.
			Le voyant clignote 2 fois (voir page 15 pour lancer un auto-apprentissage).

*Course du portail, désactivation des paramètres, ...

6.4 Diagnostic

Pour faire des économies d'énergie, l'électronique passe automatiquement en veille après 5 minutes d'inactivité. En état de veille, tous les voyants sont éteints.

Pour effectuer le diagnostic de votre motorisation, appuyer 2 secondes sur observer l'état des voyants.

Diagnostic Dépannage
Le moteur ne répond pas aux commandes de la télécommande	Portée de la télécommande réduite	Vérifier la pile de la télécommande ("Changer la pile de la télécommande", voir page 30).Vérifier l'antenne du boîtier électronique (câblage, position, voir page 14).Vérifier qu'il n'y a pas d'élément extérieur susceptible de perturber les émissions radio (pylône électrique, murs ferraillés, etc.). Si tel est le cas, prévoir une antenne déportée.
	Télécommande non mémorisée	Mémoriser la télécommande (voir page 29).
	Moteur déverrouillé Verrouiller	le moteur.
	Le voyant clignote rapidement Cellules photoélectriques occultées.	Vérifier qu'il n'y a pas d'obstacles entre les cellules.
Le voyant du boîtier électronique est éteint	L'électronique est en veille	Appuyer 2 secondes sur pour réveiller l'électronique.
	Électronique de commande non alimentée	Vérifier l'alimentation secteur.Vérifier le câble d'alimentation.
Le voyant du boîtier électronique clignote :
1 clignotement Fonctionnement sur batterie de secours		Vérifier l'alimentation secteur.
2 clignotements Moteur en attente d'apprentissage de la course du portail		Lancer l'auto-apprentissage (voir page 15).
4 clignotements Court-circuit sur "START" du boîtier électronique (bornes 5-6)		Vérifier les accessoires branchés sur "START" du boîtier électronique.
5 clignotements Sécurité thermique du moteur enclenchée		Laisser le moteur refroidir quelques dizaines de minutes.
6 clignotements Court-circuit sur "BUS" du boîtier électronique (bornes 3-4)		Vérifier les accessoires branchés sur "BUS" du boîtier électronique.
		Court-circuit sur "24 V" du boîtier électronique (bornes 7-9)
		Court-circuit "feu clignotant" du boîtier électronique (bornes 8-9)
		Court-circuit moteur Vérifier le câblage du moteur (voir page 12).
7 clignotements Défaut électronique Contacter l'assistance Somfy
Le mode fermeture automatique ne s'active pas (le voyant reste éteint).	Le voyant est éteint.Cellules photoélectriques non installées	Installer des cellules (voir notice fournie avec les cellules pour l'installation et page 18 pour le câblage).
	Le voyant clignote rapidement.Cellules photoélectriques non alignées ou occultées.	Vérifier qu'il n'y a pas d'obstacles entre les cellules. Vérifier l'alignement des cellules.

6.5 Ouverture mémoire moteur

Pour faciliter l'ajout de commandes radio de type clavier à code ou TaHoma, vous pouvez ouvrir la mémoire de l'électronique moteur pour une mémorisation à distance de votre équipement.

L'ouverture de la mémoire du moteur n'est possible que si l'auto-apprentissage a été réalisé auparavant.

- Appuyer 2 s sur le bouton de l'électronique de commande. Le voyant allume.

- Appuyer 5 s sur le bouton de l'électronique de commande. Le voyant "RADIO" s'allume. La mémoire est ouverte. Enregistrer la commande en suivant les instructions fournies avec cette dernière.

Alimentation 230 V-50 Hz / 24 V (en solaire)
Type de moteur 24 V
Puissance du moteur 120 W
Puissance maxi consommée(avec éclairage de zone)	600 W
Consommation en veille 0,21 W
Fréquence maximum de manoeuvres par jour 20 cycles	/ jour10 cycles / jour en solaire
Temps d'ouverture 16 s pour un portail de 150 kg/3m
Détection d'obstacle automatique Conforme à la norme	EN 12 453
Température de fonctionnement -20°C à +60°C
Protection thermique Oui
Indice de protection IP 44
Isolation Classe 1
Récepteur radio intégré Oui
Télécommandes
• Fréquence radio	433,42 MHz, < 10 mW
• Portée en champ d'usage	~ 30 m
• Quantité mémorisable	16
Connexions possibles :
• Sortie pour feu clignotant	Clignotante, 24 V, 10 W maximum
• Sortie éclairage	500 W maxi en 230 Vsoit 5 lampes fluocompactes ou à ledssoit 2 alimentations pour leds à basse tensionsoit 1 éclairage halogène 500 W max
• Sortie alimentation accessoires	24 Vdc / 15 W maxi
• Entrée pour batterie de secours	Oui
• Entrée pour cellules photoélectriques	Oui (2 jeux de cellules photoélectriques maximum)
• Entrée de commande de type contact sec	Oui

Contents

Product description 2

Flansch (der Sockel des
