Producttype	Motorisatie van schuifgaragedeur
Merk	Somfy
Model	Freevia Essential
Voeding	230 V - 50 Hz of 24 V (zonne-energie)
Motorvermogen	120 W
Maximaal verbruik	600 W (met zoneverlichting)
Stroomverbruik in standby	0,21 W
Werkfrequentie	433,42 MHz (< 10 mW)
Radiobereik	Ongeveer 30 m
Geschikt voor poort	Schuifdeur in PVC, hout of metaal
Maximale lengte van de poort	7 m (Freevia Line) / 6 m (Freevia 400 / Origin)
Maximaal gewicht van de poort	500 kg (Freevia Line) / 400 kg (Freevia 400 / Origin)
Bedrijfstemperatuur	-20 °C tot +60 °C
Beschermingsgraad	IP 44
Isolatieklasse	Klasse 1
Maximaal aantal afstandsbedieningen	16
Uitgang knipperlicht	24 V, 10 W max
Uitgang zoneverlichting	500 W max op 230 V
Voedingsuitgang accessoires	24 Vdc / 15 W max
Obstakeldetectie	Automatisch, conform EN 12453
Thermische beveiliging	Ja
Noodbatterij	Optioneel, autonomie 10 cycli of 24 u
Onderhoud	Voeding loskoppelen voor reiniging; vervang de batterij van de afstandsbediening elke 2 jaar
Garantie	Raadpleeg de handleiding of de Somfy-website

Veelgestelde vragen - Freevia Essential SOMFY

Hoe installeer ik de Freevia Essential motor?

De installatie vereist het voorbereiden van een betonnen fundering, het bevestigen van de tandheugel op de poort met een speling van 2 mm, en vervolgens het positioneren van de motor door deze te ontgrendelen en op de grond te bevestigen. Volg de stappen 1.1 tot 1.4 van de handleiding voor een correcte montage.

Hoe start ik de automatische inleerprocedure van de poortbeweging?

Zorg ervoor dat de poort halverwege is en de motor vergrendeld is. Druk op de knop AKHS van de besturingselektronica. De poort zal een volledige cyclus uitvoeren en het lampje ⏻ brandt continu bij succes.

Wat te doen als de poort niet meer reageert op commando's?

Controleer de batterij van de afstandsbediening (vervang door een CR2430 of CR2032), de antenne, en zorg ervoor dat de motor vergrendeld is. Als het lampje van de elektronica uit is, druk dan 2 seconden op de knop om de elektronica te activeren.

Hoe voeg ik een nieuwe afstandsbediening toe?

Activeer de elektronica door 2 seconden op de knop te drukken. Plaats de afstandsbediening tegen de behuizing en druk kort op de gewenste toets. Het lampje RADIO gaat branden en vervolgens uit om de opslag te bevestigen.

Hoe activeer ik automatische sluiting?

Automatische sluiting vereist geïnstalleerde en herkende fotocellen. Volg de procedure op pagina 23: activeer de elektronica, plaats de afstandsbediening, houd toets 1 ingedrukt tot het lampje ⏻ knippert, druk vervolgens 3 keer op toets 1.

Hoe stel ik de snelheid van de poort in?

Het instellen van de snelheid moet door een professional worden uitgevoerd. Om over te schakelen naar lage snelheid, volgt u de procedure op pagina 25: activeer de elektronica, plaats de afstandsbediening, houd toets 1 ingedrukt, druk vervolgens op de toetsen volgens de aanwijzingen om de lage snelheid te selecteren.

Wat betekent het knipperen van het lampje ⏻?

Het aantal knippersignalen geeft een diagnose: 1 knipper = werking op batterij, 2 = wachten op automatische inleerprocedure, 4 = kortsluiting op START, 5 = thermische beveiliging, 6 = kortsluiting op BUS of 24V, 7 = elektronische fout. Raadpleeg de diagnosetabel op pagina 32.

Hoe vervang ik de batterij van de afstandsbediening?

Verwijder de clip, steek een schroevendraaier in de gleuf om de kap op te tillen, verwijder de batterij met de schroevendraaier en vervang deze door een 3 V CR2430 of CR2032 batterij. Sluit de kap en plaats de clip terug.

Hoe wis ik de instellingen van de motor?

Activeer de elektronica, plaats een opgeslagen afstandsbediening tegen de behuizing, houd toets 1 ingedrukt tot het lampje RESET knippert. Druk 2 keer op toets 1 om alleen de instellingen te wissen, of houd toets 2 ingedrukt om ook de afstandsbedieningen te wissen.

Kan ik een zonne-energie voeding gebruiken met de Freevia Essential?

Ja, de motor kan werken op 24 V zonne-energie. Let op: sluit nooit de 230 V voeding aan tegelijk met de zonne-energie voeding, dit zou de elektronica beschadigen. Er is ook een batterijkit beschikbaar voor stroomuitval.

GEBRUIKSAANWIJZING Freevia Essential SOMFY

FR Manuel d'installation et d'utilisation
EN Operating and installation guide
DE Montage- und Gebrauchsanleitung
NL Gids voor de installatie en het gebruik
PL Instrukcja montażu i obsługi

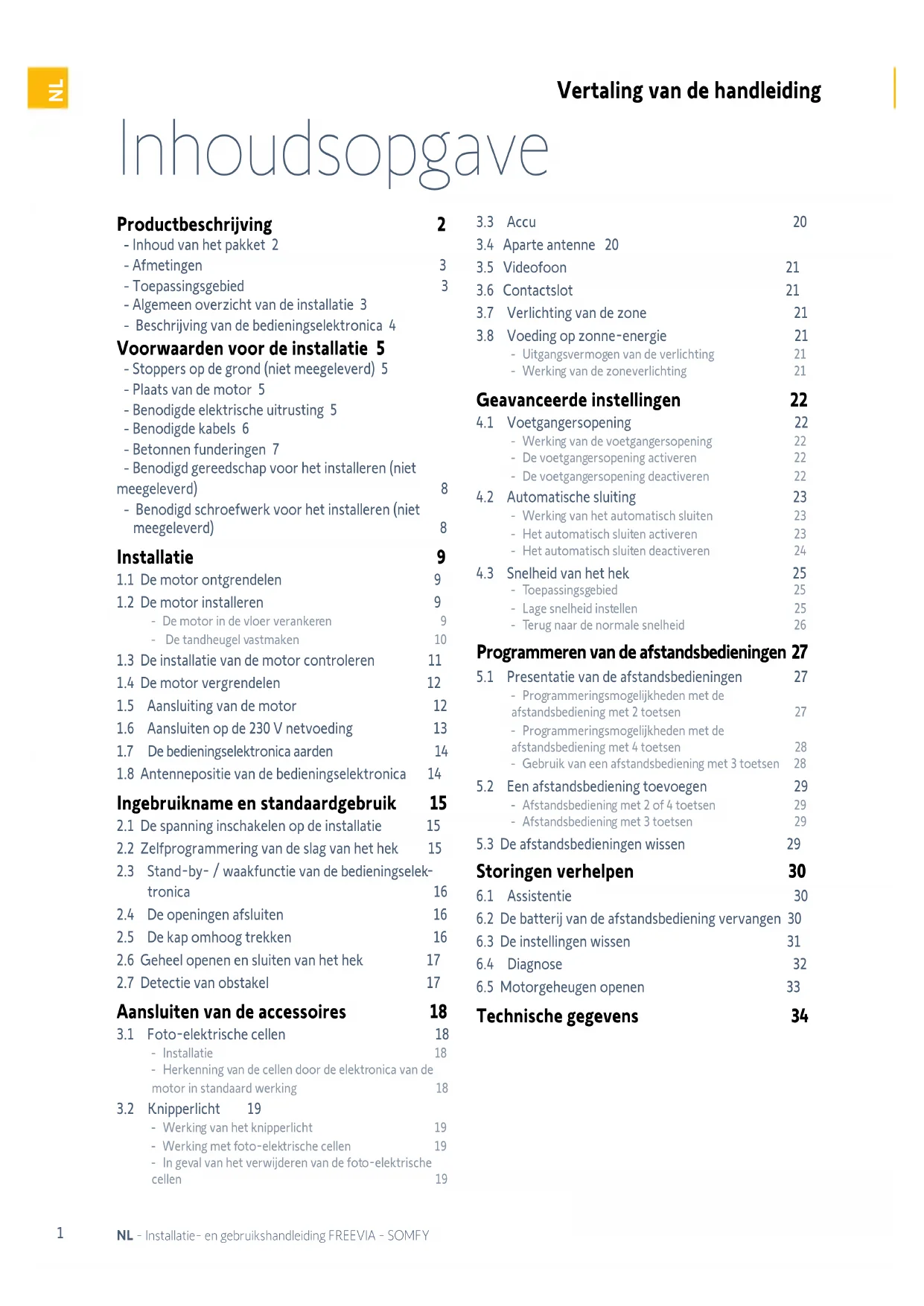

Sommaire

3.5 Video door phone

NO COM NO START 5 6

Productbeschrijving 2

• Inhoud van het pakket 2
• Afmetingen 3
• Toepassingsgebied 3
• Algemeen overzicht van de installatie 3
• Beschrijving van de bedieningselektronica 4

Voorwaarden voor de installatie 5

• Stoppers op de grond (niet meegeleverd) 5
• Plaats van de motor 5
• Benodigde elektrische uitrusting 5
• Benodigde kabels 6
• Betonnen funderingen 7
• Benodigd gereedschap voor het installeren (niet meegeleverd) 8
• Benodigd schroefwerk voor het installeren (niet meegeleverd) 8

Installatie 9

1.1 De motor ontgrendelen 9
1.2 De motor installeren 9
- De motor in de vloer verankeren 9
- De tandheugel vastmaken 10
1.3 De installatie van de motor controleren 11
1.4 De motor vergrendelen 12
1.5 Aansluiting van de motor 12

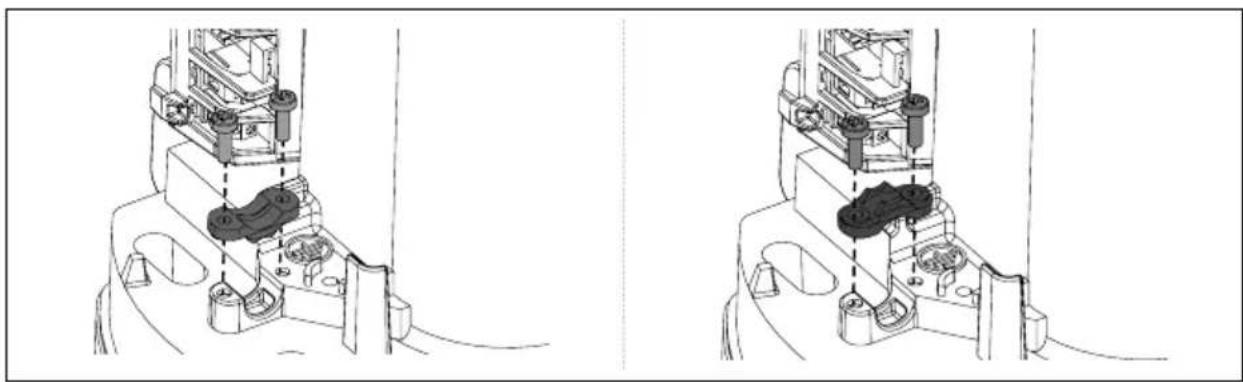

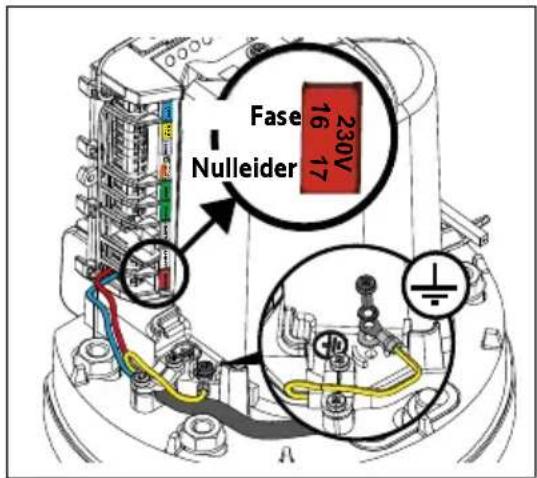

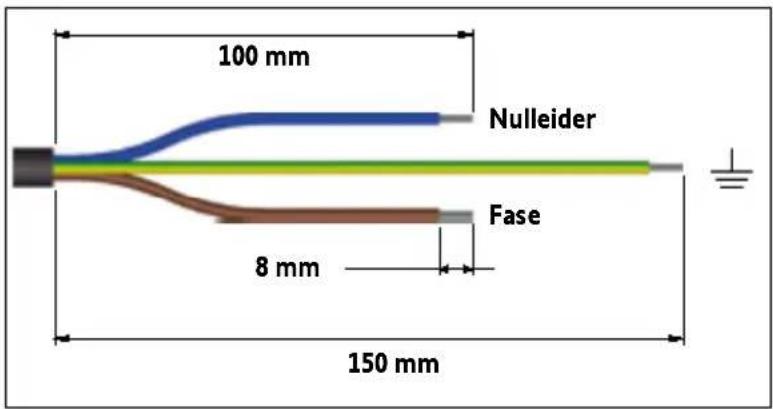

1.6 Aansluiten op de 230 V netvoeding 13

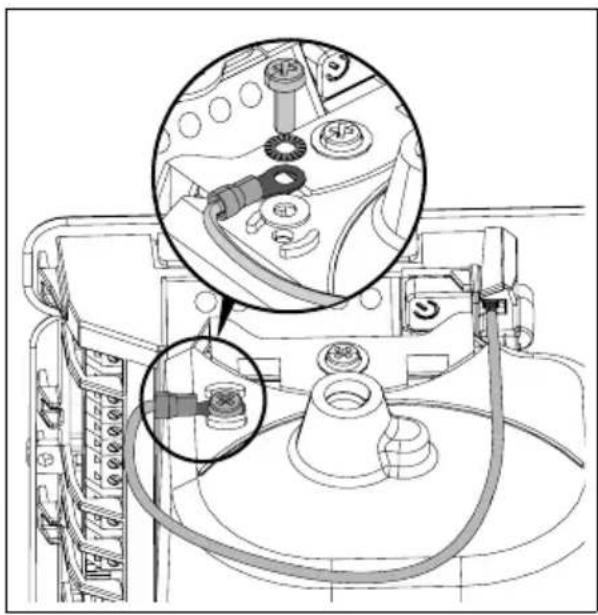

1.7 De bedieningselektronica aarden 14
1.8 Antennepositie van de bedieningselektronica 14

Ingebruikname en standaardgebruik 15

2.1 De spanning inschakelen op de installatie 15
2.2 Zelfprogrammering van de slag van het hek 15
2.3 Stand-by-/waakfunctie van de bedieningselektronica 16
2.4 De openingen afsluiten 16

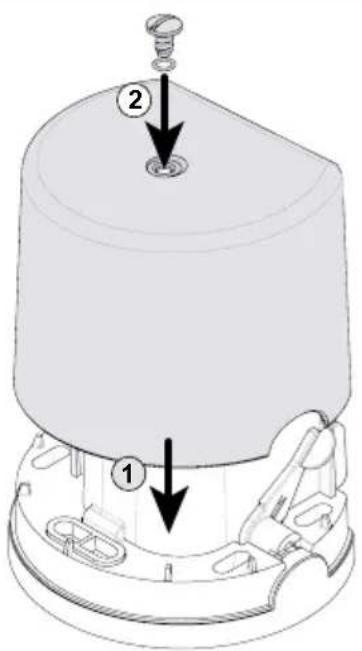

2.5 De kap omhoog trekken 16
2.6 Geheel openen en sluiten van het hek 17
2.7 Detectie van obstakel 17

Aansluiten van de accessoires 18

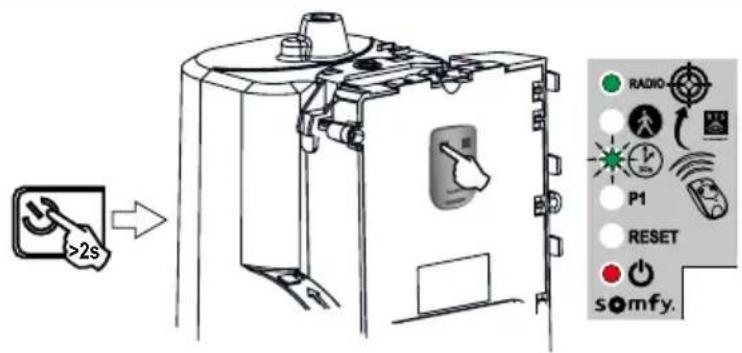

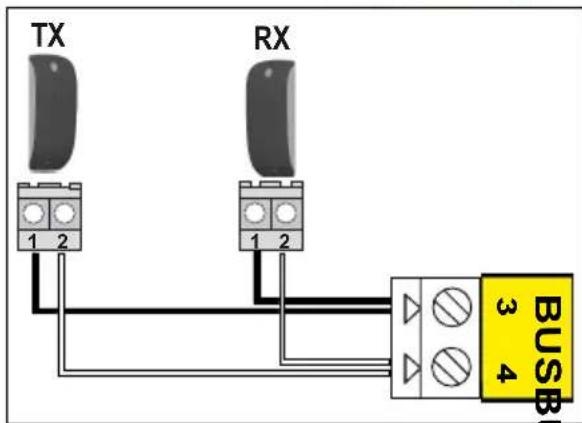

3.1 Foto-elektrische cellen 18
- Installatie 18
- Herkenning van de cellen door de elektronica van de motor in standaard werking 18

3.2 Knipperlicht 19
- Werking van het knipperlicht 19
- Werking met foto-elektrische cellen 19
- In geval van het verwijderen van de foto-elektrische cellen 19

3.3 Accu 20
3.4 Aparte antenne 20

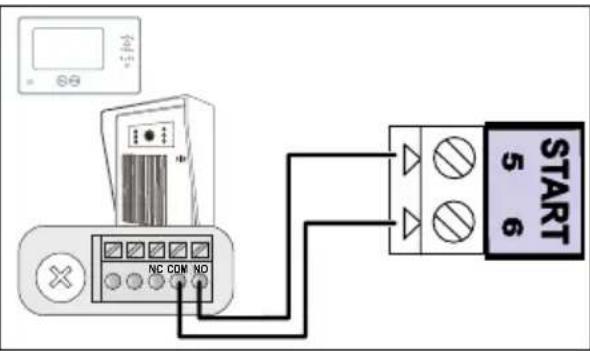

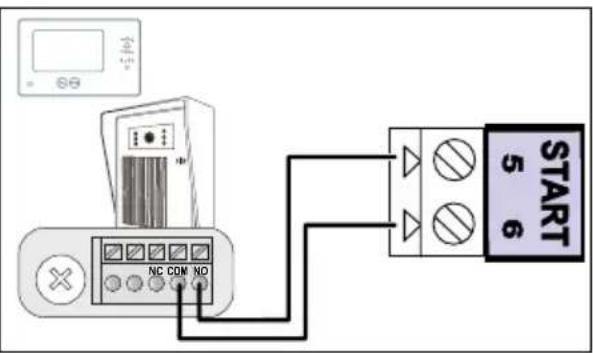

3.5 Videofoon 21

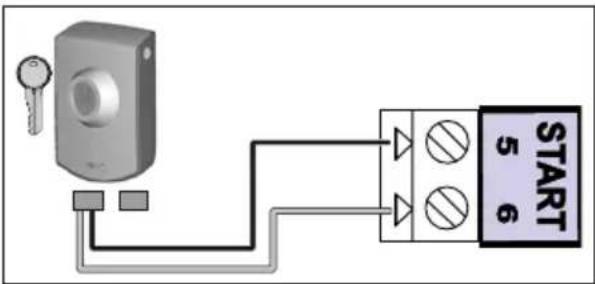

3.6 Contactslot 21
3.7 Verlichting van de zone 21
3.8 Voeding op zonne-energie 21
- Uitgangsvermogen van de verlichting 21
- Werking van de zoneverlichting 21

Geavanceerde instellingen 22

4.1 Voetgangersopening 22
- Werking van de voetgangersopening 22
- De voetgangersopening activeren 22
- De voetgangersopening deactiveren 22
4.2 Automatische sluiting 23
- Werking van het automatisch sluiten 23

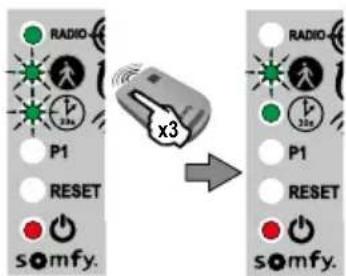

- Het automatisch sluiten activeren 23
- Het automatisch sluiten deactiveren 24

4.3 Snelheid van het hek 25
- Toepassingsgebied 25

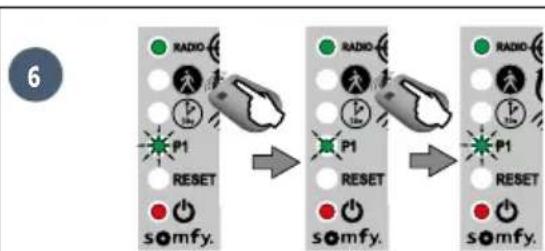

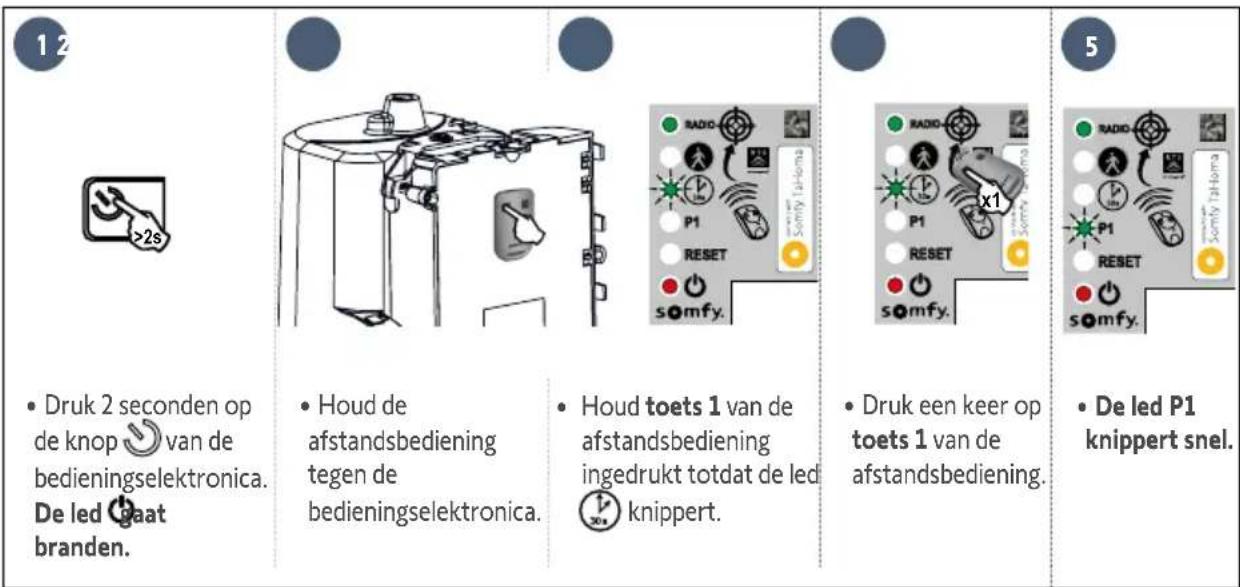

- Lage snelheid instellen 25

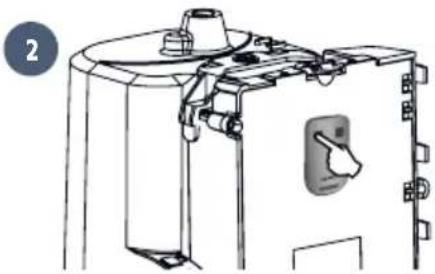

- Terug naar de normale snelheid 26

Programmeren van de afstandsbedieningen 27

5.1 Presentatie van de afstandsbedieningen 27
- Programmeringsmogelijkheden met de afstandsbediening met 2 toetsen 27
- Programmeringsmogelijkheden met de afstandsbediening met 4 toetsen 28

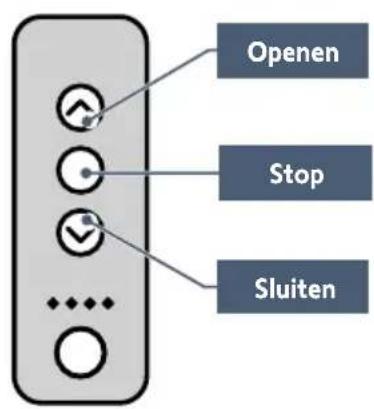

- Gebruik van een afstandsbediening met 3 toetsen 28

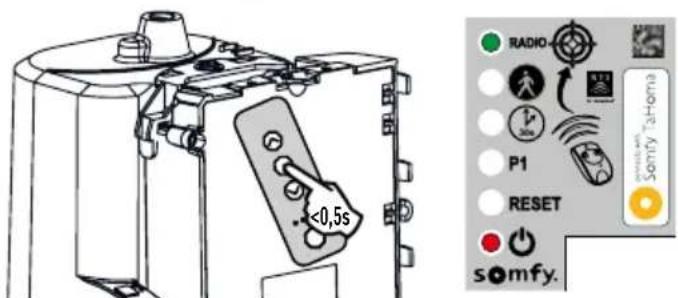

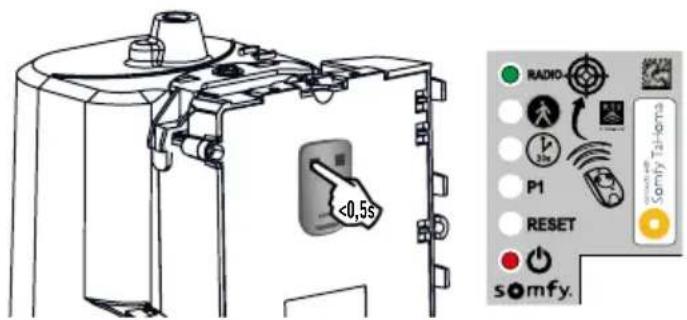

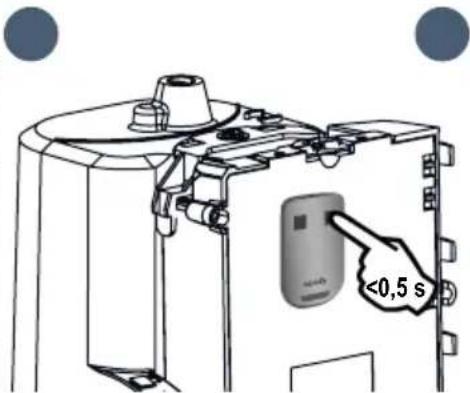

5.2 Een afstandsbediening toevoegen 29
- Afstandsbediening met 2 of 4 toetsen 29
- Afstandsbediening met 3 toetsen 29

5.3 De afstandsbedieningen wissen 29

Storingen verhelpen 30

6.1 Assistentie 30
6.2 De batterij van de afstandsbediening vervangen 30
6.3 De instellingen wissen 31
6.4 Diagnose 32
6.5 Motorgeheugen openen 33

Inhoud van het pakket

Num-mer	Omschrijving Aant.
a Motor x 1
b Tandheugeldeel33 cm x 20 mm*		x 12
c Montagemal x 1
d Afstandsbediening met 2 toetsen**
e Set foto-elektrische cellen* x 1
f Knipperlicht* x 1
g Gids voor de installatie en het gebruik		x 1

*afhankelijk van het geselecteerd pakket

Num-mer	Omschrijving Aant.
h Aardedraad x 1
i Zelfvormende schroef x 4
j Kabelklem x 1
k Tapeinde	x 4
l Plug	x 4
m	Somfy potlood	x 1
n Schroef van kap	x 1
o O-ring	x 1
p Ronde geïsoleerde kabelschoen	x 1
q Plat ringetje	x 2
r Waaierring	x 2
s Platte ring	x 8
t Moer	x 8

Afmetingen

84 48 109 109 218214 232 180 72 25

Toepassingsgebied

Dit product is bestemd voor de motorisatie van een schuifhek van pvc, hout of metaal voor een woonhuis.

	Maximale lengte Max. gewicht
FREEVIA LINE 7 m 500 kg
FREEVIA 400 / ORIGIN 6 m 400 kg

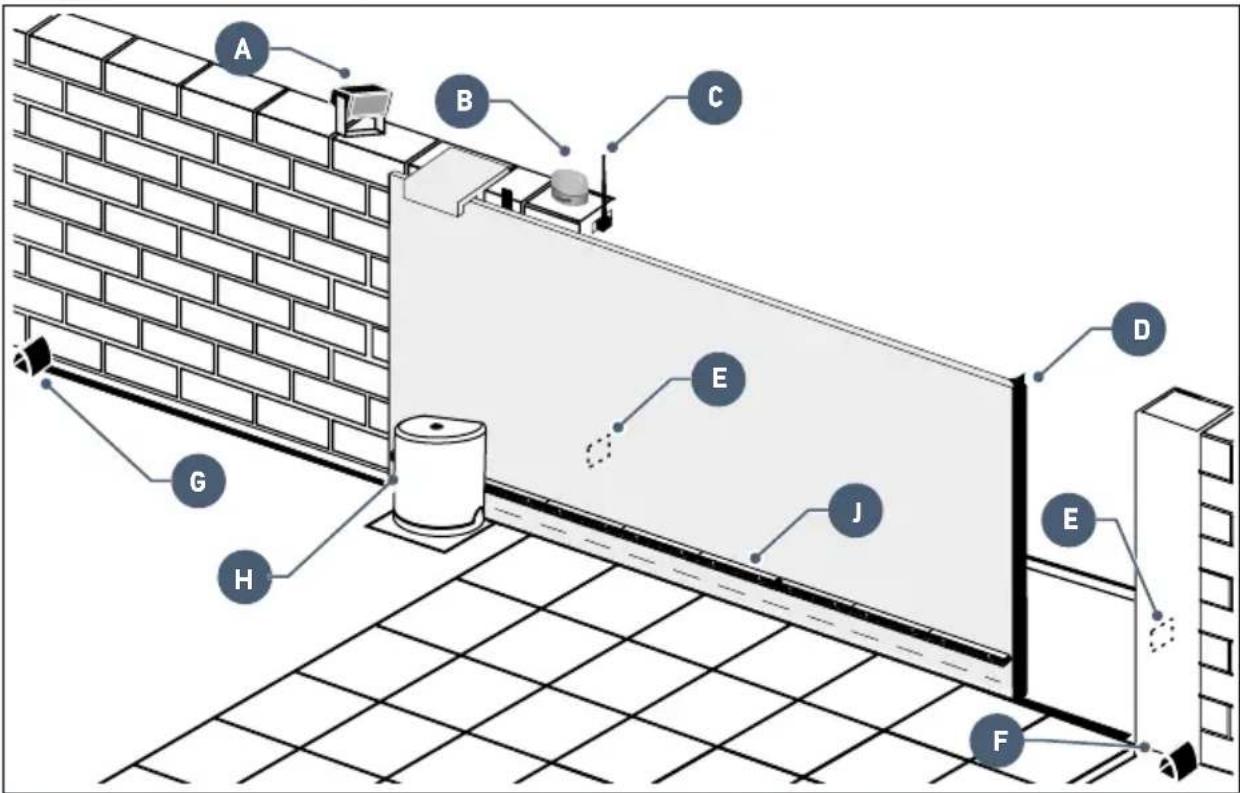

Algemeen overzicht van de installatie

Nummer Omschrijving

F Aanslag dicht

G Aanslag open

H Motor

J Tandheugel

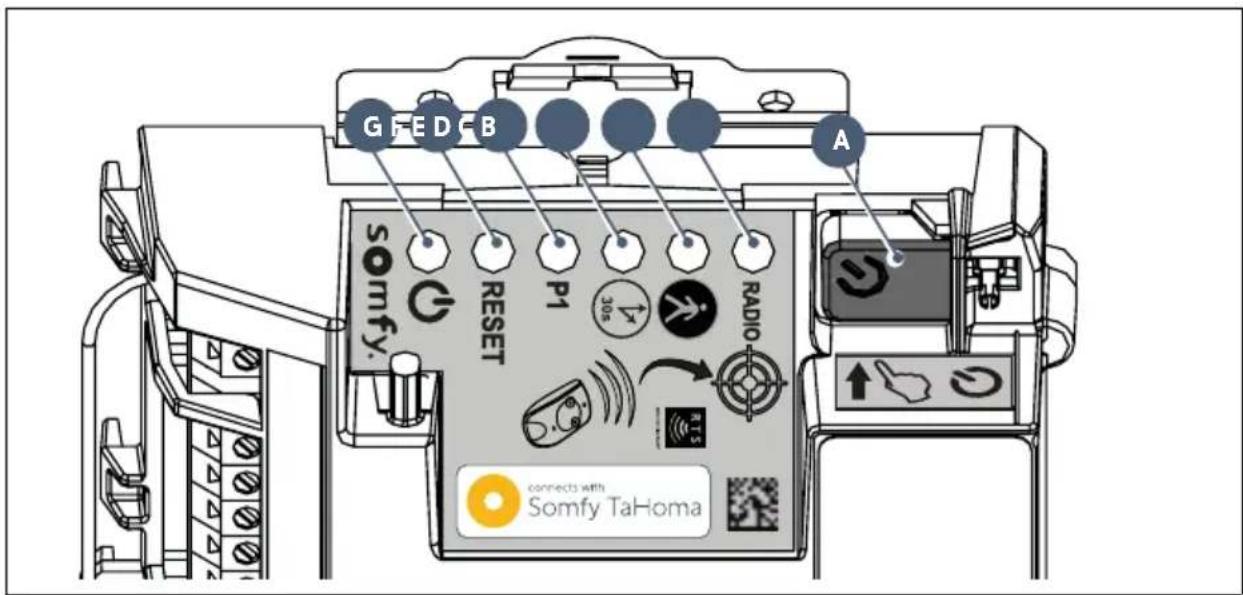

Beschrijving van de bedieningselektronica

Nummer Omschrijving Functie
A	Knop [0807]	Start van de zelfprogrammeringBedieningselektronica uit stand-by halen
B	RADIO-led	Gaat steeds branden wanneer de bedieningselektronica een draadloos bedieningssignaal ontvangt
C	Led [SADX]	Brandt bij het activeren/deactiveren van de voetgangersopening
		Knippert langzaam foto-elektrische cellen aanwezig en herkend
		Knippert snel	duidt op een storing in de foto-elektrische cellen, zie page 32
D	Led [ZCTS]	Brandt het automatisch sluiten van het hek is geactiveerd
		UIT het automatisch sluiten van het hek is niet geactiveerd
		Knippert snel de instelling "automatisch sluiten" is geselecteerd
E	Led P1	UIT	het hek werkt op standaard snelheid
		Knippert langzaam het hek werkt op lage snelheid
		Knippert snel de instelling "snelheid" van het hek is geselecteerd
F	RESET led	Brandt	alleen de instellingen of de instellingen en de draadloze bedieningspunten worden gewist
		Knippert snel de wisfunctie van instellingen en de draadloze bedieningspunten is geselecteerd
G	Led [KZTD]	Brandt de motor werkt goed - de bedieningselektronica is gewekt
		UIT de motor werkt goed - de bedieningselektronica is in stand-by
		Knippert	zie de diagnosetabel op pagina 32

Voorwaarden voor de installatie

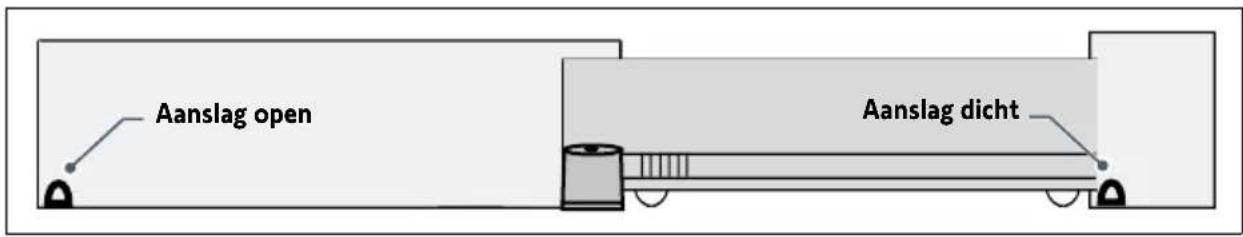

Stoppers op de grond (niet meegeleverd)

De slag van het hek moet worden beperkt door stevig op de grond bevestigde stoppers.

Aanslag open Aanslag dicht

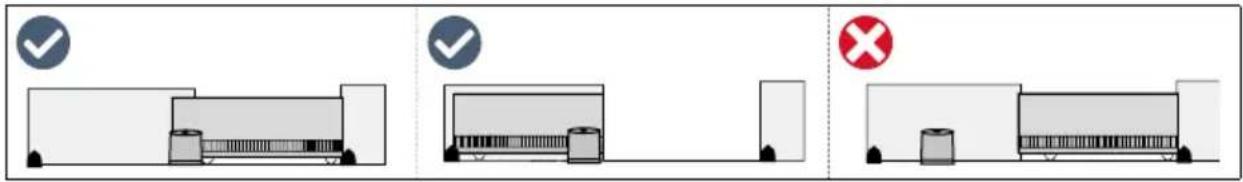

Plaats van de motor

Benodigde elektrische uitrusting

Benodigde kabels

• Netvoeding: kabel 3 x 1,5 mm² of 3 x 2,5 mm² voor gebruik buiten (minimaal type H07RN-F)
• Verbinding van de fotocellen: kabel 2 x 0,75 mm ^2
  • Andere accessoires: zie pagina 6

Leg de voedingskabel aan volgens de elektrische normen die gelden in het land van gebruik.

Ligging van de kabels

• De ingegraven kabels moeten in een beschermhuls liggen met voldoende diameter om de alle kabels erdoor te leiden.
• Voor een 230 V-aansluitpunt zorgen zo dicht mogelijk bij de plaats van de motor.

Als het niet mogelijk is de kabel in te graven, gebruik dan een kabeldoorvoer die bestand is tegen overrijdende voertuigen (ref. 2400484).

Hek Betonnen funderingen Ligging van de kabels

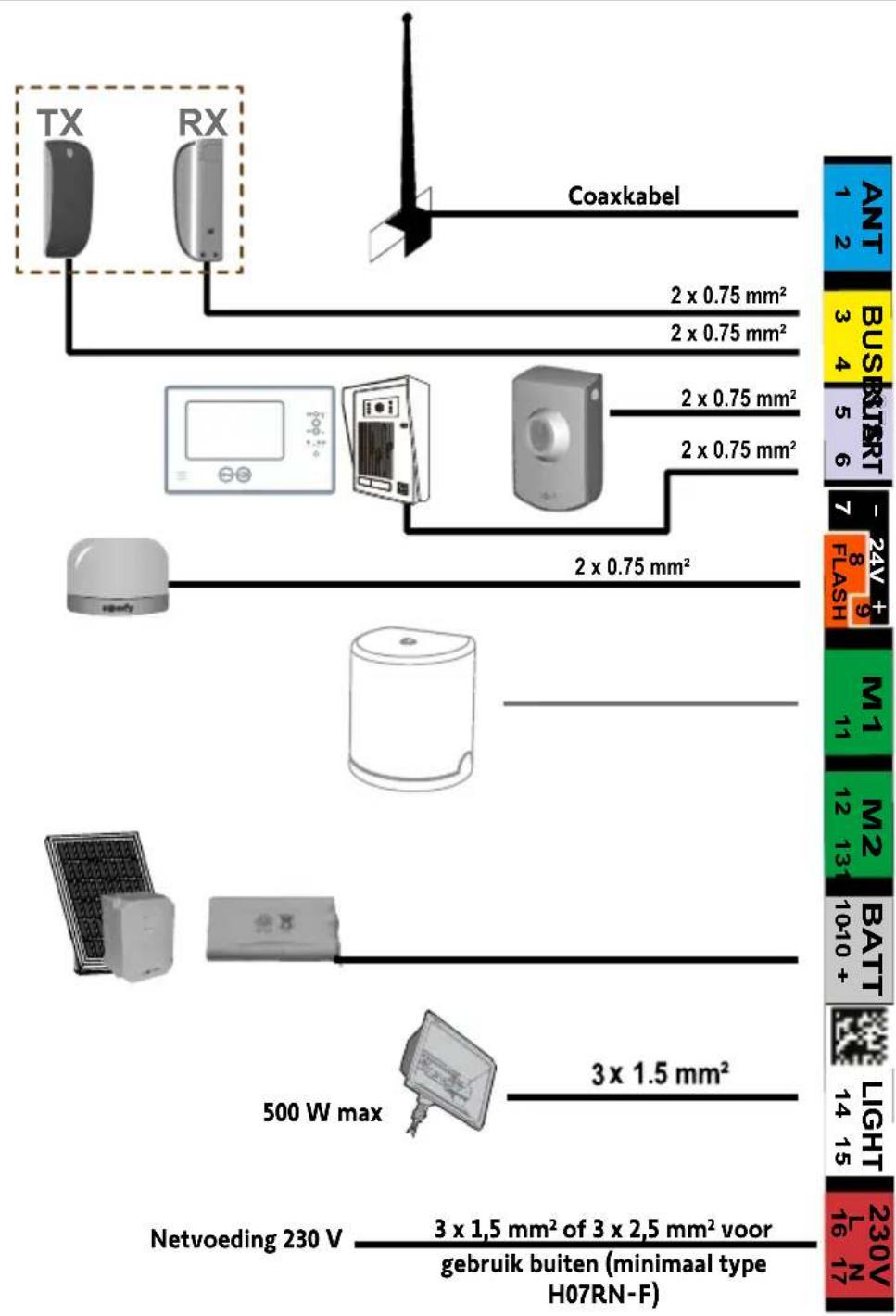

Benodigde kabels

i

U vindt gedetailleerde informatie over het aansluiten in het deel "AANSLUITEN VAN DE ACCESSOIRES" op pagina's 18 tot 21.

TX RX Coaxkabel 2 x 0.75 mm² 2 x 0.75 mm² 2 x 0.75 mm² 2 x 0.75 mm² 2 x 0.75 mm² 2 x 0.75 mm² 2 x 0.75 mm² 2 x 0.75 mm² 2 x 0.75 mm² 2 x 0.75 mm² 2 x 0.75 mm⁴ 2 x 0.75 mm⁴ 2 x 0.75 mm⁴ 2 x 0.75 mm⁴ 2 x 0.75 mm⁴ 2 x 0.75 mm⁴ 2 x 0.75 mm⁴ 2 x 0.75 mm⁴ 2 x 0.75 mm⁴ 2 x 0.75 mm⁴ (minimaal type H07RN-F) 2 x 1,5 mm² 500 W max Netvoeding 230 V 3 x 1,5 mm² of 3 x 2,5 mm² voor gebruik buiten (minimaal type H07RN-F)

i

Als u meerdere accessoires wilt aansluiten op de START-aansluiting, kunt u een kabel gebruiken met een sectie van 0,3 mm² (bijvoorbeeld: telefoondraad) in plaats van een draad met een sectie van 0,75 mm².

Betonnen funderingen

De betonnen funderingen waarop de motor wordt bevestigd moeten voldaan aan de afmetingen die worden vermeld op de onderstaande tekening.

Hek Fundering -150 mm Ligging van de kabels Tandheugal Hek Fundering 200 mm mini 36 250 mm mini

Benodigd gereedschap voor het installeren (niet meegeleverd)

17 3,5 T25 PZ2 10 12

Benodigd schroefwerk voor het installeren (niet meegeleverd)
Deze informatie wordt ter indicatie gegeven.

	Benodigd schroefwerk Benodigd gereedschap Boordiameter
IJZEREN OF ALUMINIUM HEK	Zelfborende zeskantbout voor staalplaat type ST 6,3 x 30 mm + plaatje	Pijpsleutel of dop nr. 10	5 mm met een boor voor staal
PVC HEK	Pvc is te kwetsbaar om de tandheugel er rechtstreeks op te bevestigen.Pvc hekken hebben meestal een versterkt aluminium of metalen gedeelte of een stalen kern (raadpleeg de regel hierboven).In geval het pvc hek geen versterking heeft: bevestig een metalen versterking aan het hek op de plaats waar de tandheugel wordt bevestigd.
HOUTEN HEK	Houtschroef met een minimum diameter van 6 x 40 mm + plaatje	Pijpsleutel of dop nr. 10	Breng een voorboorgat aan met een houtboor (diameter 2,5 mm) of fretboor.

1.1 De motor ontgrendelen

Zet de hendel van de motor op

Het tandwiel is vrij.

De motor is ontgrendeld.

1.2 De motor installeren

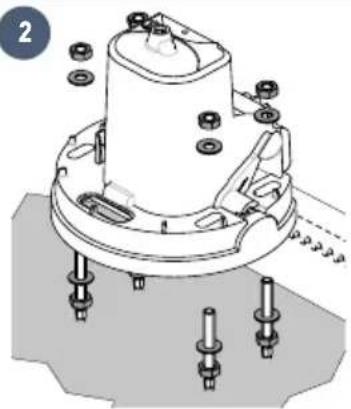

▶ De motor in de vloer verankeren

- Leg de montagemac op de bodem en boor 4 gaten met een boor (∅ 12 mm) die geschikt is voor het type bodem.

2

• Steek de pluggen erin. De tapeinden vastschroeven.
• De 4 moeren en 4 plaatjes vastdraaien.
  • Verwijder de kap van de motor.
• Plaats de motor op de tapeinden: de onderkant

van de motor mag zich maximaal 25 mm boven de bodem bevinden. De geadviseerde afstand is tussen 20 en 25 mm.

- Na het instellen van de hoogte ten opzichte van de vloer, zet u de motor vast met behulp van 4 ringen en 4 moeren.

20 mm ^

3

- Plaats de voorgeboorde draaddoorvoer in het daarvoor bestemde gat voor het doorvoeren van de kabels.

Controleer of de motor waterpas is.

• De tandheugel moet worden bevestigd op het versterkte gedeelte van het hek.
• Gebruik de juiste schroeven voor het materiaal van uw hek (zie pagina 8).
• Smeer de tandheugel en het tandwiel van de motor nooit met vet.

i

• Door de bovenkant van de tandheugel uit te lijnen met de potloodlijn wordt de vereiste speling van 2 mm tussen de tandheugel en het tandwiel verzekerd.
• Als de bevestigingspunten te dicht bij de rand van het versterkte gedeelte zitten: maak de tandheugel vast in het midden van de langwerpige gaten.

2 mm

1

Merkteken bevestiging tandheugel

• Het hek volledig openen.
• Het voorziene potlood op de uitsparingen op de motor plaatsen.
• Met één hand het potlood vasthouden en met de andere hand het hek verschuiven om de positie van de tandheugel te markeren.

2

• De tandheugel met de bovenkant op de potloodlijn uitlijnen.
• Het eerste deel van de tandheugel bevestigen aan de bovenkant van de langwerpige gaten, te beginnen aan de motorzijde.
• De andere onderdelen op dezelfde manier installeren en bevestigen door ze in elkaar te passen.

1.3 De installatie van de motor controleren

Controleer of:

• de motor waterpas is.
- het hek goed schuift.
- het tandwiel goed wordt aangedreven.

- de 2 mm speling van de tandheugel-tandwielset niet te groot is.

Als aan deze voorwaarden niet is voldaan, regelt u de hoogte van de tandheugel.

Na alle controles te hebben verricht, draait u de moeren vast om de motor definitief vast te zetten.

1.4 De motor vergrendelen

Vergrendel de motor nooit als het hek in beweging is. De motor zou anders beschadigd kunnen raken.

Zet de hendel van de motor naar het hek toe.

De motor is vergrendeld.

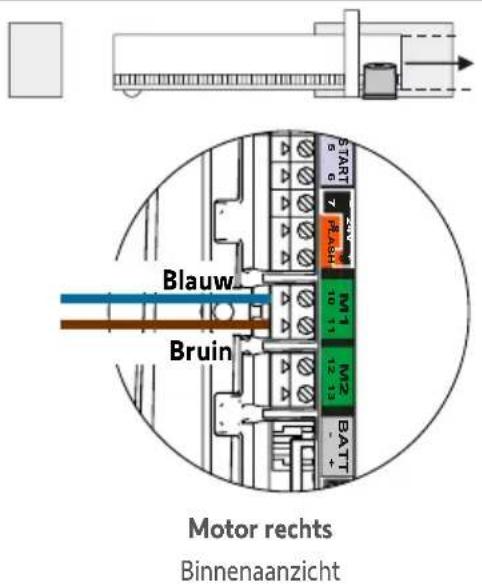

1.5 Aansluiting van de motor

Voor uw veiligheid moeten deze werkzaamheden zonder spanning worden uitgevoerd.

Standaard is de motor voorzien van kabels voor een installatie aan de linkerkant van het hek.

Als u de motor aan de rechterkant van het hek wilt installeren, keert u de kabels om die zijn aangesloten op klemmen 10 en 11 van de bedieningselektronica (groen M1 label).

Bruin Blauw START 6 6 24V 7 FLASH M-1 11 M2 13- BATT 10/10*15 Motor links Binnenaanzicht

Blauw Bruin START 5 6 P A 10 M1 10 11 M2 12 13 BATT - Motor rechts Binnenaanzicht

Sluit niets aan op klem M2.

1.6 Aansluiten op de 230 V netvoeding

• Voor uw veiligheid moeten deze werkzaamheden zonder spanning worden uitgevoerd.
• Gebruik een kabel van 3 x 1,5 mm ^2 of 3 x 2,5 mm ^2 voor gebruik buiten (minimaal type H07RN-F).
• Gebruik altijd de meegeleverde kabelklem.

Zorg ervoor dat alle laagspanningskabels bestand zijn tegen een trekkracht van 100 N.

Controleer of de geleiders niet verplaatst zijn door deze trekkracht.

1. De kabelmantel verwijderen over 150 mm.
2. De fase en de nulleider afsnijden op 100 mm.
3. De 3 draden over 8 mm afstrippen.
4. De meegeleverde kabelschoen aansluiten op de aardedraad (geel en groen).
5. De kabels aansluiten zoals getoond in de tabel:

100 mm Nulleider Fase 8 mm 150 mm

Kleur draad Type Klem Toelichting
Blauw Nulleider 17
Bruin, zwart / Rood	Fase 16
Geel en groen	Aarding		Schroef een platte ringq, de kabelschoenvan de aardedraad van de voeding, die in stap4 werd aangesloten en een waierring vast met een schroef i

Fase 16-17 230V Nulleider

1. De meegeleverde kabelklem vastschroeven.

Voor een kabel van 3x1,5 mm²
Voor een kabel van 3x2,5 mm²

1.7 De bedieningselektronica aarden

1. De meegeleverde aardedraad aansluiten

h aan de rechter bovenkant van de bedieningselektronica.

1. Schroef een platte ring, kabelschoen van de aardedraad een waierring van met een schroef de bovenkant van de motor.

1.8 Antennepositie van de bedieningselektronica

De antenne plaatsen op de bovenkant van de motor.

2.1 De spanning inschakelen op de installatie

1. De led knippert (2 keer).

De motor krijgt spanning en wacht op de zelfprogrammering.

1. Als de led niet gaat branden of het aantal knippersignalen niet volgens verwachting is: zie de diagnosetabel op pagina 32.

2.2 Zelfprogrammering van de slag van het hek

Voorwaarde: controleer voordat u de zelfprogrammering weer start of:

- De installatie is ingeschakeld: de led knippert (2 keer).

- Het hek is halverwege. - De motor is vergrendeld.

Druk op de knop van de bedieningselektronica.

• Het hek gaat open, gaat dicht, gaat gedeeltelijk open en gaat opnieuw dicht.
• De leo brandt continu.

De zelfprogrammering is geslaagd en de motor is operationeel.

Als de led ⏻ (2 keer) knippert, voert u de zelfprogrammering opnieuw uit.

Het hek moet gesloten zijn aan het einde van de zelfprogrammering.

Als het hek open is, raadpleegt u het kader BELANGRIJK hieronder.

BELANGRIJK

Als het hek open is aan het einde van de zelfprogrammering:

1. De instellingen wissen (zie pagina 31).
2. De motor uitschakelen.
3. De kabels aangesloten op klemmen 10 en 11 (groene M1 label) van de bedieningselektronica (zie "Aansluiting van de motor", pagina 12) omkeren.
4. De motor ontgrendelen.
5. Het hek tot halverwege openen.
6. De motor vergrendelen.
7. De motor inschakelen.
8. De zelfprogrammering opnieuw starten.

Druk tijdens de zelfprogrammering een keer op toets 1 van de afstandsbediening of op toets van de bedieningselektronica. Hierdoor stopt het hek en wordt de zelfprogrammering onderbroken.

2.3 Stand-by- / waakfunctie van de bedieningselektronica

i

Wanneer de zelfprogrammering is voltooid, gaat elektronica automatisch in stand-by na 5 minuten van inactiviteit, om energie te besparen. In stand-by zijn alle lampjes uit.

Om te controleren of de motor is ingeschakeld of om de instellingen te controleren/wijzigen, drukt u 2 seconden op de knop om de elektronica uit stand-by te halen.

2.4 De openingen afsluiten

i

Het wordt sterk aanbevolen om alle gaten te dichten om kortsluiting door insecten te voorkomen.

Nadat alle kabels zijn doorgevoerd, alle gaten dichtmaken (langwerpige gaten, openingen voor de kabeldoorvoer) met siliconenkit.

2.5 De kap omhoog trekken

1. Plaats de kap op de motor.
2. Plaats de afdichting de motor af te dichten en de schroef van de kap.
3. De kap vastschroeven.

2.6 Geheel openen en sluiten van het hek

i

De in de set meegeleverde afstandsbedieningen zijn al geprogrammeerd zodat toets 1 van de afstandsbedieningen het totaal openen van het hek bedient.

Toets 1

• Hek gesloten: druk op toets 1 van de afstandsbediening om het hek helemaal te openen.
• Hek in beweging: druk op toets 1 van de afstandsbediening om het hek te stoppen.
• Hek open: druk op toets 1 van de afstandsbediening om het hek te sluiten.

2.7 Detectie van obstakel

Als een obstakel gedetecteerd wordt (abnormale kracht op de motorisatie):

• Tijdens het openen van het hek: het hek stopt.
• Tijdens het sluiten van het hek: het hek stopt en gaat opnieuw open.

Voor uw veiligheid moeten deze werkzaamheden zonder spanning worden uitgevoerd.

Het wordt aanbevolen om een zelfprogrammering uit te voeren voor de slag van het hek, voordat de accessoires (foto-elektrische cellen, knipperlicht enz.) worden aangesloten.

3.1 Foto-elektrische cellen

TX RX 1 2 1 2 3 5 BUS 3 4

of

Na de aansluiting van de cellen en om de uitlijning van de cellen te controleren:

1. Schakel de motor weer in.
2. Druk 2 seconden op de knop van de bedieningselektronica om de elektronica uit de slaapstand te halen en de cellen te voeden.

De led van de ontvangstcel RX moet beginnen branden wanneer de cellen juist zijn uitgelijnd.

Herkenning van de cellen door de elektronica van de motor in standaard werking

De hierna beschreven procedure moet alleen in de volgende gevallen worden uitgevoerd:

• Aansluiting van foto-elektrische cellen na de zelfprogrammering.
• Verwijderen van foto-elektrische cellen in standaard werking (werking met automatische sluiting is niet mogelijk zonder foto-elektrische cellen).
• Deactiveren van de modus werking met automatische sluiting.

1

• Druk 2 seconden op de knop van de bedieningselektronica. De led gaat branden.
- Houd de afstandsbediening tegen de bedieningselektronica. Houd toets 1 van de afstandsbediening ingedrukt totdat de led knippert.

• Druk 2 seconden op de knop van de bedieningselektronica.

De led geeft de status van de cellen aan:

: cellen aanwezig en herkend

: cellen slecht uitgelijnd of afgedekt

O: cellen niet aangesloten

3 RADIO x3 P1 RESET s o m fy. RADIO P1 RESET s o m fy.

- Druk 3 keer op toets 1 van de afstandsbediening.

▶Werking met foto-elektrische cellen

Als de cellen worden afgedekt tijdens het sluiten van het hek, stopt het hek en gaat het weer open. Als het hek open is en de cellen worden afgedekt, dan sluit het hek niet.

In geval van het verwijderen van de foto-elektrische cellen

Herhaal voor het verwijderen van cellen de procedure voor herkenning van de cellen door de elektronica van de motor

3.2 Knipperlicht

w0m0y 7 24V + 8 9 FLASH

Lamp max. 10 W - 24 V - Door het gebruik van een lamp met een vermogen van meer dan 10 W-24 V kan uw motorisatie defect raken.

Verking van het knipperlicht

Het licht knippert wanneer het hek in beweging is.

3.3 Accu

Dit accessoire kan niet worden gebruikt in combinatie met een voeding op zonne-energie.

i

Voor een optimale levensduur van de accu, schakelt u de elektrische voeding van uw hek 3 keer per jaar uit om het een paar cycli op de accu te laten werken.

De noodaccu zorgt ervoor dat het hek kan werken als er een stroomstoring is. De led knippert (1 keer) als de motor op de accu werkt.

BATT - +

Gegevens van de accu:

• Zelfstandigheid: 10 cycli continu of 24 uur op een hek dat in perfecte staat verkeert.
• Oplaadduur voor een optimaal gebruik van de accu: 48 uur.
  • Levensduur: 3 jaar.

3.4 Aparte antenne

ANT -1 2

i

De draadantenne kan worden vervangen door een aparte antenne met een groter bereik. Deze moet vrijstaand worden gemonteerd boven op de pilaar.

De aparte antenne wordt aangesloten op de klemmen 1 en 2 (blauw label "ANT") van de elektronicakast:

• de kern van de draad op klem 1
• de massa-afscherming op klem 2

3.5 Videofoon

NO COM NO START 5 6

Sluit niet meer dan één spanningsvrij contact aan.

3.6 Contactslot

START 5 6

3.7 Verlichting van de zone

LIGHT 14 15

▶ Uitgangsvermogen van de verlichting

Het maximale uitgangsvermogen van de verlichting is 500 W:

• hetzij 5 spaarlampen of ledlampen
• hetzij 2 voedingseenheden voor laagspanningsledlampen
• hetzij 1 halogeenverlichting van max. 500 W

▶ Werking van de zoneverlichting

Telkens als de motor in werking komt gaat de zoneverlichting branden.

Deze gaat automatisch uit na 1,5 minuut na de beweging.

3.8 Voeding op zonne-energie

Sluit de motor nooit aan op een 230 de motor is aangesloten op een voeding op zonne-energie. Hierdoor kan de elektronica van de motor worden beschadigd.

V

voeding BATT - +

▶ Werking van de voetgangersopening

1m

Een druk op de toets van de afstandsbediening die is geprogrammeerd voor de voetgangersopening, zorgt ervoor dat het hek ongeveer 1 meter wordt geopend. Een nieuwe druk op de toets laat het hek weer sluiten.

▶ De voetgangersopening activeren

i

Toets 1 van afstandsbedieningen met 2 of 4 toetsen kan niet worden geprogrammeerd voor het openen van de voetgangersopening van het hek.

Zie "Programmeren van de afstandsbedieningen", pagina's 27-29, voor meer informatie.

12

- Druk 2 seconden op de knop van de bedieningselektronica. De led gaat branden.

<0,5 s

- Houd de afstandsbediening tegen de bedieningselektronica.

- Druk op toets 2 van de afstandsbediening. De leds "RADIO" en aan branden en gaan weer uit. De voetgangersopening is geactiveerd op deze toets.

i

Verwijder u van de bedieningselektronica, om de voetgangersopening te testen.

▶ De voetgangersopening deactiveren

Herhaal de procedure "De voetgangersopening activeren" met de toets waarmee de voetgangersopening moet worden gedeactiveerd. De led 📁 gaat branden en gaat uit. De voetgangersopening is gedeactiveerd op deze toets.

4.2 Automatische sluiting

▶ Werking van het automatisch sluiten

Druk op toets 1 van de afstandsbediening om het hek te openen.

Het hek gaat opnieuw dicht na 30 seconden of 5 seconden als er iets of iemand langs de foto-elektrische cellen komt.

Het automatisch sluiten van het hek kan worden onderbroken door toets 1 van de afstandsbediening in te drukken.

Druk op toets 1 van de afstandsbediening om het hek vervolgens te sluiten.

▶ Het automatisch sluiten activeren

Automatisch sluiten kan alleen worden geactiveerd als de foto-elektrische cellen zijn aangesloten en worden herkend door de bedieningselektronica van de motor.

12

• Druk 2 seconden op de knop van de bedieningselektronica.
De led gaat branden.

- Houd de afstandsbediening tegen de bedieningselektronica.

- Houd toets 1 van de afstandsbediening ingedrukt totdat de led snel knippert.

- Houd toets 2 van de afstandsbediening ingedrukt totdat de led ⏻ uitgaat en daarna continu brandt.

- Wanneer toets 2 wordt losgelaten, knippert de led (1), druk 3 keer op toets 1 van de afstandsbediening

De led blijft branden. Het automatisch sluiten is geactiveerd.

▶ Het automatisch sluiten deactiveren

12

- Druk 2 seconden op de knop van de bedieningselektronica. De led baat branden.

- Houd de afstandsbediening tegen de bedieningselektronica.

RADIO P1 RESET somfy. Somfy Talioma

- Houd toets 1 van de afstandsbediening ingedrukt totdat de led knippert.

4

- Druk op toets 2 van de afstandsbediening. De led gaat uit en knippert vervolgens.

5

6

• Druk 3 keer op toets 1 van de afstandsbediening.

De led is uit. Het automatisch sluiten is gedeactiveerd.

i

4.3 Snelheid van het hek

Standaard werkt het hek op normale snelheid.

GEVAAR Een verandering van de snelheid van het hek mag uitsluitend worden ingesteld door een erkende installateur van automatiseringssystemen in woningen. Elke verandering die niet is uitgevoerd volgens deze aanwijzingen kan de veiligheid van personen en goederen in gevaar brengen.

▶ Toepassingsgebied

De snelheid van het hek instellen volgens de onderstaande tabel:

Gewicht van het hek Normale snelheid Lage snelheid
0 tot <100 kg		[IDZ82]
100 tot <200 kg
200 tot <300 kg		[4B4W]
300 tot <400 kg		[3220]
400 tot 500 kg

*Installatie van een passieve contactstrip (ref. 9019612) op het hek is verplicht.

WAARSCHUWING Na een verandering van de snelheidsinstelling, moet de installateur verplicht controleren of de obstakeldetectie werkt conform bijlage A van de norm EN 12 453. Het niet naleven van dit voorschrift kan ernstig letsel veroorzaken aan personen, bijvoorbeeld verplettering door het hek.

▶ Lage snelheid instellen

12 • Druk 2 seconden op de knop van de bedieningselektronica. De led gaat branden. • Houd de afstandsbediening tegen de bedieningselektronica. • Houd toets 1 van de afstandsbediening ingedrukt totdat de led knippert. • Druk een keer op toets 1 van de afstandsbediening. 5 • De led P1 knippert snel.

▶ Lage snelheid instellen (vervolg)

- Houd toets 2 ingedrukt totdat de led P1 langzaam knippert. Lage snelheid is geselecteerd.

- Druk 2 keer op toets 1 van de afstandsbediening. De led P1 knippert langzaam. Lage snelheid is geselecteerd.

▶ Terug naar de normale snelheid

Druk 2 seconden op de knop van de bedieningselektronica. De led gaat branden.	Houd de afstandsbediening tegen de bedieningselektronica.	Houd toets 1 van de afstandsbediening ingedrukt totdat de led knippert.
Druk een keer op toets 1 van de afstandsbediening. De led P1 knippert.	Druk een keer op toets 2 van de afstandsbediening. De led P1 gaat 5 seconden uit en knippert vervolgens snel.	Druk 2 keer op toets 1 van de afstandsbediening. De led P1 is uit. Standaard snelheid is geselecteerd.

5.1 Presentatie van de afstandsbedieningen

Afstandsbediening met 2 toetsen

Afstandsbediening met 4 toetsen

De RTS afstandsbedieningen van Somfy kunnen, afhankelijk van de instellingen, de volgende handelingen bedienen:

• totale opening van het hek
• voetgangersopening van het hek
- een ander Somfy RTS apparaat (bijvoorbeeld: garagedeurmotor, rolluik, enz.)

i

De in de set meegeleverde afstandsbedieningen zijn al geprogrammeerd zodat toets 1 van de afstandsbedieningen het totaal openen van het hek bedient.

i

U kunt maximaal 16 bedieningspunten opslaan voor een motor (afstandsbedieningen, andere draadloze bedieningspunten).

Als u een 17e bedieningspunt opslaat, wordt het eerste automatisch gewist.

i

Als u een voetgangersopening wilt programmeren, moet deze verplicht in de toets worden geprogrammeerd na die van de gehele opening (bijv.: totale opening bediend door toets 2, voetgangersopening bediend door toets 3). De voetgangersopening kan niet op toets 1 van de afstandsbedieningen worden geprogrammeerd.

▶ Programmeringsmogelijkheden met de afstandsbediening met 2 toetsen

	Toets 1	Toets 2
Optie 1 Totaal openen Voetgangersopening of andere		Somfy RTS sturing
Optie 2 Andere Somfy RTS apparatuur Totaal openen

▶ Programmeringsmogelijkheden met de afstandsbediening met 4 toetsen

	Toets 1	Toets 2	Toets 3	Toets 4
Optie 1 Totaal openen Voetgangersopening		of andere Somfy RTS sturing	Andere Somfy RTS sturing	Andere Somfy RTS sturing
Optie 2 Andere Somfy RTS sturing		Totaal openen Voetgangersopening of andere Somfy RTS sturing		Andere Somfy RTS sturing
Optie 3 Andere Somfy RTS sturing		Andere Somfy RTS sturing	Totaal openen Voetgangersopening of andere Somfy RTS sturing
Optie 4 Andere Somfy RTS sturing		Andere Somfy RTS sturing	Andere Somfy RTS sturing	Totaal openen

- Gebruik van een afstandsbediening met 3 toetsen

Openen Stop Sluiten

- Druk op de toets "Op" van de afstandsbediening om het hek te volledig te openen.

- Druk op de middelste toets van de afstandsbediening om het hek te stoppen wanneer het in beweging is.

- Druk op de toets "Neer" van de afstandsbediening om het hek te sluiten.

i

De afstandsbediening met 3 toetsen kan niet worden gebruikt om de motorinstellingen te wijzigen.

5.2 Een afstandsbediening toevoegen

▶ Afstandsbediening met 2 of 4 toetsen

12

- Druk 2 seconden op de knop van de bedieningselektronica. De led gaat branden.

<0,5s RADIO P1 RESET somfy.

- Houd de te programmeren nieuwe afstandsbediening tegen de bedieningselektronica.

- Druk kort op de toets van de afstandsbediening die u wilt programmeren. De led "RADIO" gaat branden en gaat uit wanneer u de toets van de afstandsbediening loslaat.

De totale opening is geprogrammeerd op deze toets.

▶ Afstandsbediening met 3 toetsen

12

- Druk 2 seconden op de knop van de bedieningselektronica. De led gaat branden.

<0,5s RADIO P1 RESET somfy.

• Houd de afstandsbediening tegen de bedieningselektronica.

- Druk kort op de toets van de afstandsbediening die u wilt programmeren. De led "RADIO" gaat branden en gaat uit wanneer u de toets van de afstandsbediening loslaat. De afstandsbediening is geprogrammeerd.

5.3 De afstandsbedieningen wissen

Zie "De instellingen wissen" op pagina 31.

De motorisatie moet zijn losgemaakt van alle voedingsbronnen gedurende het schoonmaken en het onderhoud en tijdens het vervangen van onderdelen.

6.1 Assistentie

Ondanks alle aandacht die aan het ontwerp van onze producten en het opstellen van de handleiding is besteed, ondervindt u misschien moeilijkheden installatie van uw automaat of zijn er vragen waarop u antwoordt wilt hebben. Aarzel niet contact op te nemen met ons. Onze specialisten staan voor u klaar om u antwoord te geven.

6.2 De batterij van de afstandsbediening vervangen

De batterij heeft een levensduur van ongeveer 2 jaar.

12

- Verwijder het klemmetje van de afstandsbediening.

- Verwijder de batterij met behulp van een schroevendraaier.

• Schroef de achterkant van de afstandsbediening los.

• Verwijder de schroef.

• Verwijder de achterkant van de afstandsbediening.

• Verwijder de batterij (3 V CR 2430 / CR 2032).

- Plaats de achterkant van de afstandsbediening terug en schroef deze weer vast.

6.3 De instellingen wissen

In welke gevallen wist u de instellingen?

• Als u na de zelfprogrammering de openingsstopper van positie verandert, als u de aansluiting van de motor wijzigt of als u een contactstrip toevoegt aan het hek.
• In het geval het hek willekeurig open gaat door de normale slijtage van het hek.

12Druk 2 seconden op de knop van de bedieningselektronica. De led gaat branden.			Druk 2 keer op toets 1 van de afstandsbediening ingedrukt totdat de led snel knippert.	De led "RESET" knippert snel.
De instellingen wissen*			De instellingen* en de afstandsbedieningen/geprogrammeerde bedieningspunten wissen
6	Houd toets 2 van de afstandsbediening ingedrukt totdat de led "RESET" brandt.		6	Houd toets 2 van de afstandsbediening ingedrukt totdat alle leds branden.
		De led Knippert 2 keer (zie pagina 15 voor het starten van een zelfprogrammering).

*Slag van het hek, instellingen deactiveren, ...

6.4 Diagnose

i

Om energie te besparen gaat de elektronica automatisch in stand-by na 5 minuten inactiviteit. In stand-by zijn alle lampjes uit.

Om een diagnose te stellen, drukt u 2 seconden op om de elektronica uit de slaapstand te halen en de status van de leds te bekijken.

Diagnose Storingen verhelpen

De motor reageert niet op de afstandsbediening	Te klein bereik van de afstandsbediening	• Controleer de batterij van de afstandsbediening ("Vervangen van de batterij van de afstandsbediening" zie pagina 30).• Controleer de antenne van de elektronicakast (aansluiting, positie, zie pagina 14).• Controleer of er geen externe elementen de radioverbinding verstoren (elektriciteitsmast, ijzeren wanden, enz.). Als dit het geval is, zorg dan voor een buitenantenne.
	Afstandsbediening is niet geprogrammeerd	Programmeer de afstandsbediening (zie pagina 29).
	Motor ontgrendeld De motor vergrendelen.
	De led knippert snel Foto-elektrische cellen afgedekt.	Controleer of er zich geen obstakels tussen de foto-elektrische cellen bevinden.
De led van de elektronicakast is uit	De elektronica staat in stand-by	Druk 2 seconden op om de elektronica uit stand-by te halen.
	Bedieningselektronica niet gevoed	• Controleer de netvoeding.• Controleer de voedingskabel.
De led van de elektronicakast knippert:
	knippert 1 keer Werking op noodaccu Controleer de netvoeding.
	knippert 2 keer Motor wacht op inleren van de lengte van het hek	De zelfprogrammering starten (zie pagina 15).
	knippert 4 keer Kortsluiting op de "START"-uitgang van de elektronicakast (klemmen 5-6)	Controleer de accessoires die zijn aangesloten op de START-uitgang van de elektronicakast.
	knippert 5 keer Thermische veiligheid van de motor ingeschakeld	Laat de motor enkele tientallen minuten afkoelen.
knippert 6 keer Kortsluiting op de BUS-uitgang van de elektronicakast (klemmen 3-4)		Controleer de accessoires die zijn aangesloten op de BUS-uitgang van de elektronicakast.
		Kortsluiting op de 24 V-uitgang van de elektronicakast (klemmen 7-9)
		Kortsluiting "knipperlicht" in de elektronicakast (klemmen 8-9)
		Kortsluiting motor Controleer de aansluiting van de motor (zie pagina 12).
knippert 7 keer Elektronische storing Neem contact op met de helpdesk van Somfy
De modus automatische sluiting wordt niet ingeschakeld (de led blijft uit).	De led is uit. Geen foto-elektrische cellen geinstalleerd	Installeer cellen (zie de bij de cellen geleverde handleiding voor de installatie en pagina 18 voor de aansluiting).
	De led knippert snel. Foto-elektrische cellen slecht uitgelijnd of afgedekt.	Controleer of er zich geen obstakels tussen de foto-elektrische cellen bevinden. Controleer de uitlijning van de cellen.

6.5 Motorgeheugen openen

Om het gemakkelijker te maken om radiocommando's zoals een codetoetsenbord of TaHoma toe te voegen, kunt u het geheugen van de motorelektronica openen om uw apparatuur op afstand op te slaan.

Het motorgeheugen kan alleen worden geopend als de zelfprogrammering eerst is uitgevoerd.

- Druk 2 seconden op de knop van de bedieningselektronica. De led gaat branden.

- Druk 5 seconden op de knop van de bedieningselektronica. De led "RADIO" gaat branden. Het geheugen is geopend. Volg de bijgeleverde instructies om het commando op te slaan.

Voeding 230 V-50 Hz / 24 V (op zonne-energie)
Type van de motor 24 V
Vermogen van de motor 120 W
Max. opgenomen vermogen (met zoneverlichting)	600 W
Verbruik stand-by 0.21 W
Max. aantal bewegingen per dag 20 cycli/dag	10 cycli/dag op zonne-energie
Openingstijd 16 s voor een hek van 150 kg/m3
Automatische detectie van obstakel Conform norm EN	12 453
Werkingstemperatuur -20°C tot +60°C
Thermische bescherming Ja
Beschermingsklasse IP 44
Isolatie Klasse 1
Geïntegreerde radio-ontvanger Ja
Afstandsbedieningen
Radiofrequentie	433,42 MHz, < 10 mW
Zendbereik	30 m
Aantal in geheugen op te slaan	16
Mogelijke verbindingen:
Knipperlichtuitgang	Knipperlicht, maximaal 24 V, 10 W
Uitgang verlichting	max. 500 W en 230 Vhetzij 5 spaarlampen of ledlampenhetzij 2 voedingseenheden voor laagspanningsledlampenhetzij 1 halogeenverlichting van max. 500 W
Uitgang voeding accessoires	24 Vdc / max. 15 W
Ingang voor noodaccu	Ja
Ingang voor foto-elektrische cellen	Ja (maximaal 2 sets met foto-elektrische cellen)
Ingang bediening door spanningsvrij contact	Ja

Spis treści
