2401150 - Stopcontact SOMFY - Gratis gebruiksaanwijzing en handleiding

Type product	Afstandbedienbaar stopcontact (schakelbaar stopcontact)
Merk	Somfy
Model	2401150
Voeding	230 VAC, 50 Hz
Schakelvermogen	3600 W (max. 16 A)
Frequentie	433,42 MHz
Bereik	30 m in open ruimte
Maximaal aantal afstandsbedieningen	4
Werkingstemperatuur	0 °C tot 40 °C
Beschermingsgraad	IP20 (alleen binnenshuis in droge ruimte)
Afmetingen (L x H x D)	53 x 110 x 77 mm (inclusief stekker)
Gewicht	120 g
Programmeerbaar	Ja, via afstandsbediening en PROG-knop
Compatibiliteit	Somfy TaHoma (voor slimme bediening)
Functies	Aan/uit schakelen op afstand, kanaalprogrammering, wissen, timer via TaHoma
Onderhoud	Reinig met een droge doek. Niet onderdompelen in vloeistof.
Veiligheid	Algemene veiligheidsvoorschriften: niet laten spelen, niet onderdompelen, alleen binnenshuis, vermogen niet overschrijden.
Garantie	Raadpleeg de garantievoorwaarden van Somfy.
Fabrikant	Somfy Nederland B.V., Postbus 163, 2130 AD Hoofddorp

Veelgestelde vragen - 2401150 SOMFY

Hoe programmeer ik de afstandsbediening op het stopcontact?

Steek het stopcontact in een wandcontactdoos. Selecteer het gewenste kanaal op de afstandsbediening. Druk op de programmeerknop van het stopcontact tot de LED knippert. Druk met een dunne pen op de PROG-knop aan de achterkant van de afstandsbediening. De LED gaat branden en dooft. Het kanaal is nu geprogrammeerd.

Hoe controleer ik of de programmering werkt?

Druk op de 'OP'-toets van de afstandsbediening. De LED van het stopcontact moet continu branden als het kanaal geprogrammeerd is. Sluit vervolgens het apparaat aan en zet het aan.

Hoe sluit ik het stopcontact aan op Somfy TaHoma?

Start de TaHoma webapplicatie. Ga naar configuratie en klik op 'Toepassingen RTS'. Kies 'toevoegen' en selecteer het pictogram voor verlichting of stopcontact. Volg de instructies op het scherm.

Hoe wis ik een enkel kanaal van de afstandsbediening?

Zorg dat andere Somfy stopcontacten spanningsloos zijn. Selecteer het te wissen kanaal op de afstandsbediening. Druk op de programmeerknop van het stopcontact tot de LED knippert. Druk met een dunne pen op de PROG-knop aan de achterkant van de afstandsbediening. De LED dooft. Het kanaal is gewist.

Hoe wis ik alle geprogrammeerde afstandsbedieningen en kanalen?

Druk op de programmeerknop van het stopcontact tot de LED knippert en daarna dooft. Hiermee worden alle afstandsbedieningen en kanalen gewist. Controleer door op de 'OP'-toets te drukken; de LED mag niet branden.

Wat is het maximale vermogen dat ik kan aansluiten?

Het maximale geschakelde vermogen is 3600 W (16 A). Overschrijd dit niet om overbelasting te voorkomen.

Wat is het bereik van de afstandsbediening?

Het bereik is 30 m in open ruimte. Binnen kan het bereik korter zijn door muren en elektrische apparaten.

Kan ik het stopcontact buitenshuis gebruiken?

Nee, het stopcontact heeft IP20 en is alleen geschikt voor gebruik binnenshuis in een droge ruimte.

Wat moet ik doen als de LED niet reageert?

Controleer of het stopcontact stroom heeft. Probeer de programmering opnieuw. Als het probleem aanhoudt, neem dan contact op met Somfy.

Waar vind ik meer informatie of ondersteuning?

Bezoek de website www.somfy.nl of neem contact op met Somfy Nederland: Postbus 163, 2130 AD Hoofddorp, T [phone].

GEBRUIKSAANWIJZING 2401150 SOMFY

Installatiehandleiding

Het Afstandbedienbaar stopcontact aan/uit 3600 W is een op afstand bedienbaar stopcontact. Op de afstandsbediening kunt u een kanaal programmeren voor het Afstandbedienbaar stopcontact.

Veiligheid

Algemeen

Lees deze installatiegids en de bijgevoegde veiligheidsvoorschriften aandachtig voordat u begint met de installatie van dit Somfy product. Houd u nauwkeurig aan de instructies die in deze handleiding worden gegeven en bewaar deze handleiding gedurende de gehele levensduur van het product. Controleer vóór de installatie of dit Somfy product compatibel is met de aanwezige apparatuur en accessoires. In deze handleiding staan de installatie en het gebruik van dit product beschreven. Elke installatie of vorm van gebruik dat buiten het door Somfy gedefinieerde toepassingsgebied valt, is niet toegestaan. Hierdoor en door het negeren van de instructies in deze handleiding, vervallen iedere aansprakelijkheid en garantie van Somfy. Somfy is niet aansprakelijk voor veranderingen van normen en standaards die van kracht zijn geworden na publicatie van deze handleiding.

Algemene veiligheidsvoorschriften

Laat kinderen niet met het bedieningspunt spelen.

Dompel het bedieningspunt nooit in een vloeistof.

Gebruiksomstandigheden

Gebruik dit product alleen binnenshuis. De op het stopcontact aangesloten apparaten mogen het in de technische gegevens aangegeven vermogen niet overschrijden. Het ontvangstbereik wordt beperkt door de regelgeving inzake draadloze apparaten. Het bereik van het bedieningspunt is sterk afhankelijk van de gebruiksomgeving: storingen veroorzaakt door grote elektrische apparaten in de buurt van de installatie, de gebruikte materialen voor de muren en wanden van de locatie.

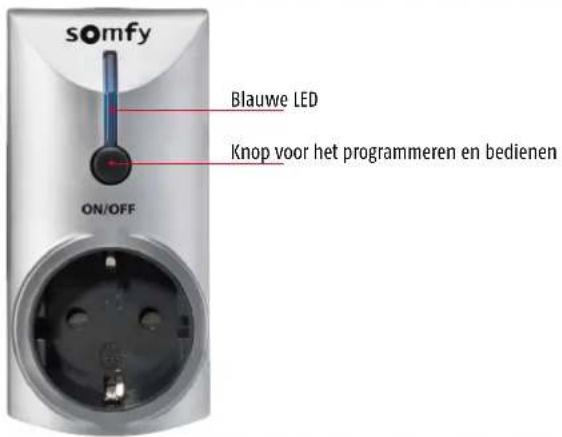

Beschrijving

Programmeren van de afstandsbediening

Tijdens deze handeling moet de voeding uitgeschakeld zijn van alle andere Somfy stopcontacten in uw huis die een afstandsbediening van Somfy hebben.

Steek het afstandbedienbaar stopcontact in een stopcontact van de woning.

Selecteer het gewenste kanaal op de afstandsbediening.

Druk op de programmeerknop van het Afstandbedienbaar stopcontact...

...tot de LED knippert.

Druk met een dunne pen op de PROG-knop aan de achterkant van de afstandsbediening.

De LED van het afstandbedienbaar stopcontact gaat continu branden en dooft daarna.

Het kanaal van de afstandsbediening is geprogrammeerd.

Werking afstandsbediening controleren

Druk op de 'OP'-toets van de afstandsbediening.

De LED van het afstandbedienbaar stopcontact gaat continu branden als het kanaal geprogrammeerd is.

Sluit het te bedienen apparaat aan op het afstandbedienbaar stopcontact. Zet het te bedienen apparaat aan.

Aansluiten op Somfy TaHoma

Door het Afstandbedienbaar stopcontact op de Somfy TaHoma aan te sluiten kan deze op afstand bediend worden door middel van een smartphone of tablet. Ook kan het Afstandbedienbaar stopcontact dan op basis van een timer aan/uit gaan.

Aansluiten op TaHoma

Volg de stappen hieronder.

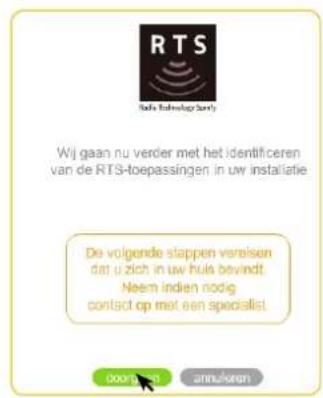

Start in het beginscherm van TaHoma webapplicatie.

Klik op configuratie.

Enkele tabbladen verschijnen.
Klik op 'Toepassingen RTS' en daarna op

Kies doorgaan

Kies 'toevoegen'

Kies het pictogram van de toepassing - verlichting of stopcontact

Controleer of de afstandsbediening correct werkt en volg de instructies op het scherm.

Gebruik

Toets op de afstandsbediening Commando verzonden naar het op het afstandbedienbaar stopcontact aangesloten apparaat		Status van de LED van het afstandbedienbaar stopcontact
[AHKC]	Aan Brandt: stopcontact onder spanning
	-	-
[V376]	Uit Gedoofd: stopcontact spanningsloos

■ U kunt ook direct op de toets drukken voor de bediening van het afstandbedienbaar stopcontact (korte druk) om dit aan of uit te schakelen.
■ Maak het afstandbedienbaar stopcontact los als u dit langere tijd niet gebruikt.
- De programmering wordt niet gewist als het afstandbedienbaar stopcontact niet met het lichtnet verbonden is.

Wissen van één of meer afstandsbedieningen

Om een op het afstandbedienbaar stopcontact geprogrammeerd kanaal te wissen

Tijdens deze handeling moet de voeding uitgeschakeld zijn van alle andere Somfy stopcontacten in uw huis die een afstandsbediening van Somfy hebben.

Controleer of het afstandbedienbaar stopcontact aangesloten is op een stopcontact van de woning.

Selecteer het te wissen kanaal op de afstandsbediening.

Druk op de programmeerknop van het Afstandbedienbaar stopcontact...

...tot de LED knippert.

Druk met een dunne pen op de PROG-knop aan de achterkant van de afstandsbediening.

De LED van het schakelbare stopcontact dooft.
Het kanaal van de afstandsbediening is gewist.

Controleer het wissen van het kanaal. Druk op de 'OP'-toets van de afstandsbediening.

De LED van het afstandbedienbaar stopcontact gaat niet meer branden als het kanaal gewist is.

Om alle op het afstandbedienbaar stopcontact geprogrammeerde afstandsbedieningen en hun kanalen te wissen:

Druk op de programmeerknop van het Afstandbedienbaar stopcontact...

...tot de LED knippert en daarna dooft.

Controleer het wissen van elk kanaal. Druk op de 'OP'-toets van de afstandsbediening.

De LED van het afstandbedienbaar stopcontact gaat niet meer branden als het kanaal gewist is.

Technische gegevens

Voeding 230 VAC 50 Hz
Geschakeld vermogen 3600 W - max. 16 A
Frequentie 433,42 MHz
Bereik 30 m in open ruimte
Aantal in te lezen afstandsbedieningen maximaal 4
Werkingstemperatuur 0 °C tot 40 °C
Beschermingsklasse IP20 (binnenshuis in een droge ruimte te gebruiken)
Afmetingen L x H x D 53 x 110 x 77mm (inclusief stekker)
Gewicht 120 g
