Type	Buisrolluikmotor
Afmetingen (diameter x lengte)	45 mm x 500 mm
Gewicht	1,0 kg
Voeding	230 V AC, 50 Hz
Vermogen	100 W
Koppel	10 Nm
Toerental	14 rpm
Beschermingsgraad	IP44
Werktemperatuur	-20 °C tot +60 °C
Materiaal behuizing	Aluminium en kunststof
Functies	Zacht starten/stoppen, elektronische eindschakelaars, obstakeldetectie
Bediening	Compatibel met Somfy RTS-afstandsbediening
Montage	In rolluikkast of opbouw
Garantie	2 jaar
Onderhoud	Reinig met een droge, zachte doek
Veiligheid	Oververhittingsbeveiliging, overbelastingsbeveiliging
Reserveonderdelen	Eindschakelaars, condensator, kabel
Geluidsniveau	< 45 dB

Veelgestelde vragen - 2401198 SOMFY

Hoe installeer ik de Somfy 2401198 motor?

Raadpleeg de installatiehandleiding voor veilige montage. Zorg dat de spanning is uitgeschakeld en volg de stappen voor het bevestigen van de motor in de rolluikkast.

Wat moet ik doen als de motor niet reageert?

Controleer de voeding en zekeringen. Probeer de motor te resetten door de stroom 10 seconden uit en weer in te schakelen.

Kan ik de motor bedienen met een smartphone?

Ja, met een Somfy TaHoma of Connexoon gateway kunt u de motor via de app bedienen.

Hoe stel ik de eindschakelaars in?

Gebruik de instelknoppen op de motor of de afstandsbediening. Volg de instructies in de handleiding voor het instellen van de boven- en onderste eindposities.

De motor maakt een vreemd geluid, wat nu?

Controleer of er obstakels in het rolluik zitten. Als het geluid aanhoudt, kan er slijtage zijn; neem contact op met de klantenservice.

Wat is het maximale gewicht dat deze motor kan tillen?

Het maximale koppel van 10 Nm is geschikt voor rolluiken tot circa 20 kg, afhankelijk van de wrijving.

Kan ik de motor handmatig bedienen bij stroomuitval?

Ja, met de handbediening aan de zijkant van de motor kunt u het rolluik handmatig omhoog of omlaag draaien.

Hoe reset ik de motor?

Schakel de stroomtoevoer gedurende 5 seconden uit en weer in. Druk daarna op de programmertoets op de motor tot het ledje knippert.

Is de motor waterdicht?

De motor heeft IP44 bescherming, dus spatwaterdicht maar niet geschikt voor onderdompeling.

Waar vind ik de handleiding?

De handleiding is gratis te downloaden op notice-facile.com in PDF-formaat.

GEBRUIKSAANWIJZING 2401198 SOMFY

Installatiehandleiding

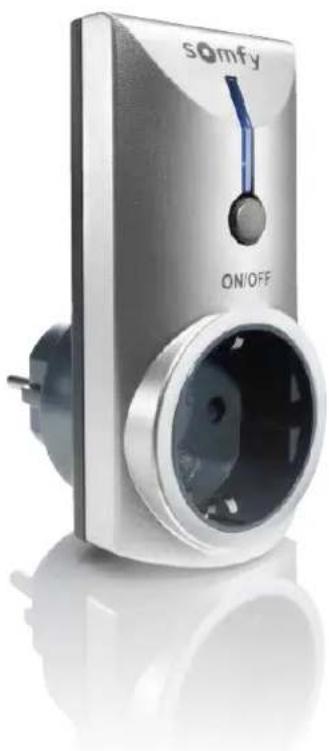

Het Afstandbedienbaar stopcontact aan/uit 3600 W is een op afstand bedienbaar stopcontact. Op de afstandsbediening kunt u een kanaal programmeren voor het Afstandbedienbaar stopcontact.

Veiligheid

Algemeen

Lees deze installatiegids en de bijgevoegde veiligheidsvoorschriften aandachtig voordat u begint met de installatie van dit Somfy product. Houd u nauwkeurig aan de instructies die in deze handleiding worden gegeven en bewaar deze handleiding gedurende de gehele levensduur van het product. Controleer vóór de installatie of dit Somfy product compatibel is met de aanwezige apparatuur en accessoires. In deze handleiding staan de installatie en het gebruik van dit product beschreven. Elke installatie of vorm van gebruik dat buiten het door Somfy gedefinieerde toepassingsgebied valt, is niet toegestaan. Hierdoor en door het negeren van de instructies in deze handleiding, vervallen iedere aansprakelijkheid en garantie van Somfy. Somfy is niet aansprakelijk voor veranderingen van normen en standaards die van kracht zijn geworden na publicatie van deze handleiding.

Algemene veiligheidsvoorschriften

Laat kinderen niet met het bedieningspunt spelen.

Dompel het bedieningspunt nooit in een vloeistof.

Gebruiksomstandigheden

Gebruik dit product alleen binnenshuis. De op het stopcontact aangesloten apparaten mogen het in de technische gegevens aangegeven vermogen niet overschrijden. Het ontvangstbereik wordt beperkt door de regelgeving inzake draadloze apparaten. Het bereik van het bedieningspunt is sterk afhankelijk van de gebruiksomgeving: storingen veroorzaakt door grote elektrische apparaten in de buurt van de installatie, de gebruikte materialen voor de muren en wanden van de locatie.

Beschrijving

Programmeren van de afstandsbediening

Tijdens deze handeling moet de voeding uitgeschakeld zijn van alle andere Somfy stopcontacten in uw huis die een afstandsbediening van Somfy hebben.

Steek het afstandbedienbaar stopcontact in een stopcontact van de woning.

Selecteer het gewenste kanaal op de afstandsbediening.

Druk op de programmeerknop van het Afstandbedienbaar stopcontact...

...tot de LED knippert.

Druk met een dunne pen op de PROG-knop aan de achterkant van de afstandsbediening.

De LED van het afstandbedienbaar stopcontact gaat continu branden en dooft daarna.

Het kanaal van de afstandsbediening is geprogrammeerd.

Werking afstandsbediening controleren

Druk op de 'OP'-toets van de afstandsbediening.

De LED van het afstandbedienbaar stopcontact gaat continu branden als het kanaal geprogrammeerd is.

Sluit het te bedienen apparaat aan op het afstandbedienbaar stopcontact. Zet het te bedienen apparaat aan.

Aansluiten op Somfy TaHoma

Door het Afstandbedienbaar stopcontact op de Somfy TaHoma aan te sluiten kan deze op afstand bediend worden door middel van een smartphone of tablet. Ook kan het Afstandbedienbaar stopcontact dan op basis van een timer aan/uit gaan.

Aansluiten op TaHoma

Volg de stappen hieronder.

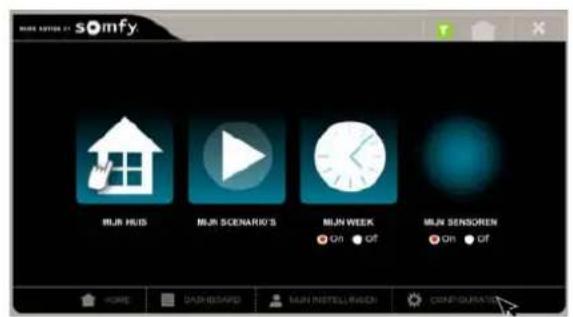

Start in het beginscherm van TaHoma webapplicatie.

Klik op configuratie.

Enkele tabbladen verschijnen.
Klik op 'Toepassingen RTS' en daarna op

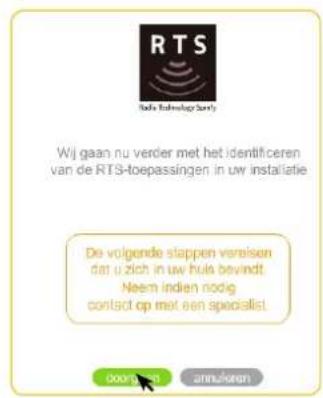

Kies doorgaan

Kies 'toevoegen'

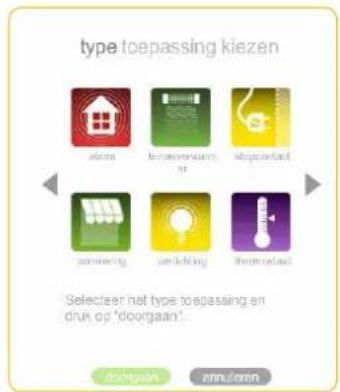

Kies het pictogram van de toepassing - verlichting of stopcontact

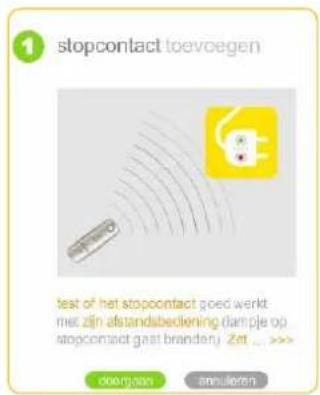

Controleer of de afstandsbediening correct werkt en volg de instructies op het scherm.

Gebruik

Toets op de afstandsbediening Commando verzonden naar hetop het afstandbedienbaar stopcontactaangesloten apparaat		Status van de LED van hetafstandbedienbaar stopcontact
[3T06]	Aan Brandt: stopcontact onder spanning
	-	-
[6423]	Uit Gedoofd: stopcontact spanningsloos

■ U kunt ook direct op de toets drukken voor de bediening van het afstandbedienbaar stopcontact (korte druk) om dit aan of uit te schakelen.
■ Maak het afstandbedienbaar stopcontact los als u dit langere tijd niet gebruikt.
- De programmering wordt niet gewist als het afstandbedienbaar stopcontact niet met het lichtnet verbonden is.

Wissen van één of meer afstandsbedieningen

Om een op het afstandbedienbaar stopcontact geprogrammeerd kanaal te wissen

Tijdens deze handeling moet de voeding uitgeschakeld zijn van alle andere Somfy stopcontacten in uw huis die een afstandsbediening van Somfy hebben.

Controleer of het afstandbedienbaar stopcontact aangesloten is op een stopcontact van de woning.

Selecteer het te wissen kanaal op de afstandsbediening.

Druk op de programmeerknop van het Afstandbedienbaar stopcontact...

...tot de LED knippert.

Druk met een dunne pen op de PROG-knop aan de achterkant van de afstandsbediening.

De LED van het schakelbare stopcontact dooft.
Het kanaal van de afstandsbediening is gewist.

Controleer het wissen van het kanaal. Druk op de 'OP'-toets van de afstandsbediening.

De LED van het afstandbedienbaar stopcontact gaat niet meer branden als het kanaal gewist is.

Om alle op het afstandbedienbaar stopcontact geprogrammeerde afstandsbedieningen en hun kanalen te wissen:

Druk op de programmeerknop van het Afstandbedienbaar stopcontact...

...tot de LED knippert en daarna dooft.

Controleer het wissen van elk kanaal. Druk op de 'OP'-toets van de afstandsbediening.

De LED van het afstandbedienbaar stopcontact gaat niet meer branden als het kanaal gewist is.

Technische gegevens

Voeding 230 VAC 50 Hz
Geschakeld vermogen 3600 W - max. 16 A
Frequentie 433,42 MHz
Bereik 30 m in open ruimte
Aantal in te lezen afstandsbedieningen maximaal 4
Werkingstemperatuur 0 °C tot 40 °C
Beschermingsklasse IP20 (binnenshuis in een droge ruimte te gebruiken)
Afmetingen L x H x D 53 x 110 x 77mm (inclusief stekker)
Gewicht 120 g
