GEBRUIKSAANWIJZING SGS Essential SOMFY

Gids voor de installatie en het gebruik

NL - Installatiehandleiding en gebruiksaanwijzing SGS - SOMFY

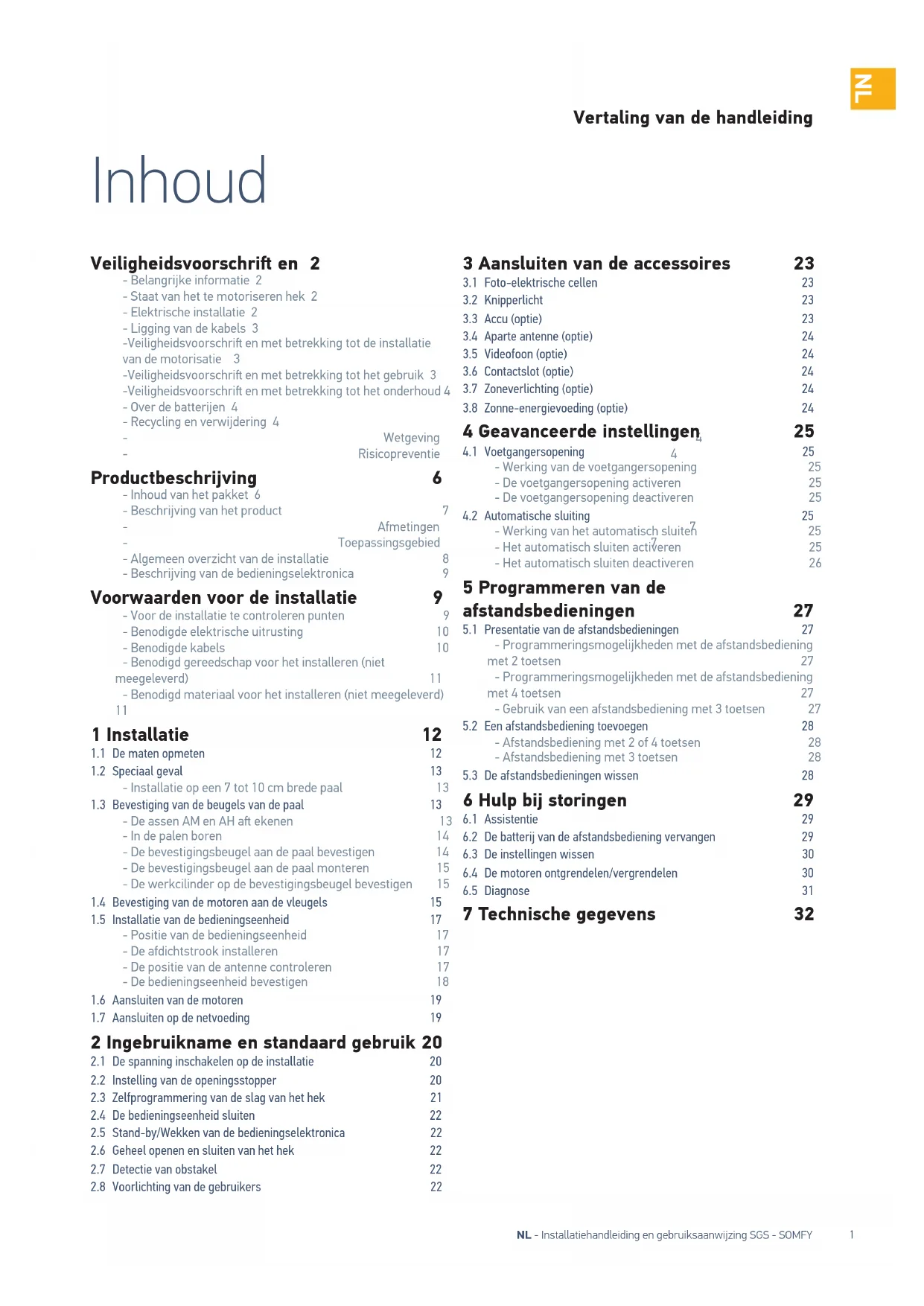

Vertaling van de handleiding Inhoud Veiligheidsvoorschri en 2 - Belangrijke informatie 2 - Staat van het te motoriseren hek 2 - Elektrische installatie 2 - Ligging van de kabels 3 - Veiligheidsvoorschri en met betrekking tot de installatie van de motorisatie 3 - Veiligheidsvoorschri en met betrekking tot het gebruik 3 - Veiligheidsvoorschri en met betrekking tot het onderhoud 4 - Over de batterijen 4 - Recycling en verwijdering 4 - Wetgeving 4 - Risicopreventie 4 Productbeschrijving 6 - Inhoud van het pakket 6 - Beschrijving van het product 7 - Afmetingen 7 - Toepassingsgebied 7 - Algemeen overzicht van de installatie 8 - Beschrijving van de bedieningselektronica 9 Voorwaarden voor de installatie 9 - Voor de installatie te controleren punten 9 - Benodigde elektrische uitrusting 10 - Benodigde kabels 10 - Benodigd gereedschap voor het installeren (niet meegeleverd) 11 - Benodigd materiaal voor het installeren (niet meegeleverd)

1.1 De maten opmeten 12

1.2 Speciaal geval 13

- Installatie op een 7 tot 10 cm brede paal 13

1.3 Bevestiging van de beugels van de paal 13

- De assen AM en AH a ekenen 13 - In de palen boren 14 - De bevestigingsbeugel aan de paal bevestigen 14 - De bevestigingsbeugel aan de paal monteren 15 - De werkcilinder op de bevestigingsbeugel bevestigen 15

1.4 Bevestiging van de motoren aan de vleugels 15

1.5 Installatie van de bedieningseenheid 17

- Positie van de bedieningseenheid 17 - De afdichtstrook installeren 17 - De positie van de antenne controleren 17 - De bedieningseenheid bevestigen 18

1.6 Aansluiten van de motoren 19

1.7 Aansluiten op de netvoeding 19

2 Ingebruikname en standaard gebruik 20

2.1 De spanning inschakelen op de installatie 20

2.2 Instelling van de openingsstopper 20

2.3 Zelfprogrammering van de slag van het hek 21

2.6 Geheel openen en sluiten van het hek 22

2.7 Detectie van obstakel 22

2.8 Voorlichting van de gebruikers 22

3 Aansluiten van de accessoires 23

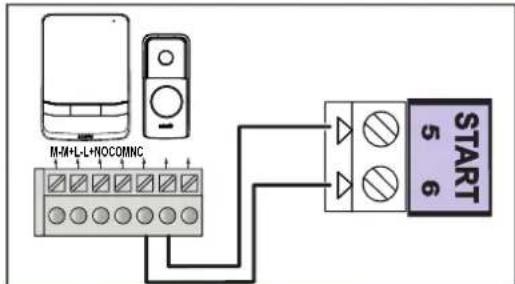

3.5 Videofoon (optie) 24

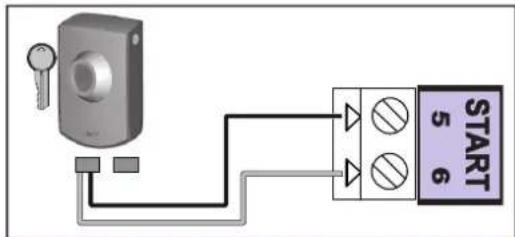

3.6 Contactslot (optie) 24

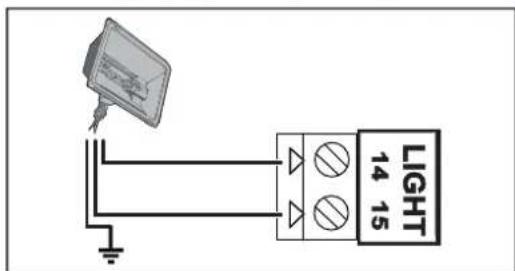

3.7 Zoneverlichting (optie) 24

3.8 Zonne-energievoeding (optie) 24

4 Geavanceerde instellingen 25

4.1 Voetgangersopening 25

- Werking van de voetgangersopening 25 - De voetgangersopening activeren 25 - De voetgangersopening deactiveren 25

4.2 Automatische sluiting 25

- Werking van het automatisch sluiten 25 - Het automatisch sluiten activeren 25 - Het automatisch sluiten deactiveren 26 5 Programmeren van de afstandsbedieningen 27

5.1 Presentatie van de afstandsbedieningen 27

- Programmeringsmogelijkheden met de afstandsbediening met 2 toetsen 27 - Programmeringsmogelijkheden met de afstandsbediening met 4 toetsen 27 - Gebruik van een afstandsbediening met 3 toetsen 27

5.2 Een afstandsbediening toevoegen 28

- Afstandsbediening met 2 of 4 toetsen 28 - Afstandsbediening met 3 toetsen 28

5.3 De afstandsbedieningen wissen 28

6 Hulp bij storingen 29

6.2 De batterij van de afstandsbediening vervangen 29

7 Technische gegevens 322 NL - Installatiehandleiding en gebruiksaanwijzing SGS - SOMFY

Veiligheidsvoorschri en Dit symbool signaleert een gevaar waarvan de ernst hieronder beschreven worden. GEVAAR Signaleert een gevaar met de dood of een ernstig letsel tot gevolg. WAARSCHUWING Signaleert een gevaar dat de dood of ernstig letsel kan veroorzaken. VOORZICHTIG Signaleert een gevaar dat licht of middelmatig letsel kan veroorzaken. LET OP Signaleert een gevaar dat het product kan beschadigen of vernietigen. WAARSCHUWING Waarschuwing - Belangrijke veiligheidsinstructies. Voor de veiligheid van personen is het belangrijk dat alle instructies stipt worden opgevolgd, want een onjuiste installatie kan ernstig letsel veroorzaken. Bewaar deze instructies. De installateur moet alle gebruikers informeren over het veilig en volgens de gebruiksaanwijzing gebruiken van de motorisatie. De gebruiksaanwijzingen moet aan de eindgebruiker overhandigd worden. Belangrijke informatie Dit product is een motorisatie voor een klaphek, voor gebruik in de woonomgeving zoals vastgelegd in de norm EN 60335-2-103 en is conform deze norm. Deze instructies zijn geschreven binnen het kader van deze normen en om de veiligheid van personen en goederen te garanderen. WAARSCHUWING Ieder gebruik van dit product buiten het toepassingsgebied dat in deze handleiding is beschreven, is verboden (zie paragraaf "Toepassingsgebied" van de handleiding). Het gebruik van een niet door Somfy voorgeschreven accessoire of onderdeel is verboden - de veiligheid van personen is niet langer verzekerd. Somfy is niet aansprakelijk voor schade die het gevolg is van het niet naleven van de aanwijzingen in deze handleiding. Raadpleeg, bij twijfel tijdens de installatie van de motorisatie of voor aanvullende informatie, de website www.somfy.com. Deze instructies kunnen veranderen naar aanleiding van aanpassingen van de normen of van de motorisatie. Staat van het te motoriseren hek Controleer, voor het installeren van de motorisatie, of:

• het hek mechanisch in goede staat verkeert.

• het hek in elke positie stabiel is.

• de motorisatie stevig kan worden bevestigd op de draagconstructie van het hek. Versterk ze indien nodig.

• het hek gaat gemakkelijk dicht en open met de hand met een kracht van minder dan 150N.

• het temperatuurbereik dat vermeld is op de motor geschikt is voor de plaats waar het systeem geïnstalleerd wordt. LET OP Houd de motorisatie droog. Installeer de motorisatie niet in een explosieve omgeving. WAARSCHUWING Controleer of er door de beweging van het aangedreven deel geen gevaarlijke zones (waar lichaamsdelen geplet, afgesneden of bekneld kunnen worden) zijn tussen het aangedreven deel en de vaste omringende delen of dat deze duidelijk zijn aangegeven op de installatie (zie "Risicopreventie"). Bevestig de stickers die waarschuwen tegen beknelling op een duidelijk zichtbare plaats of dicht bij de eventuele vaste bedieningsorganen. Elektrische installatie GEVAAR De installatie van de elektrische voeding moet plaatsvinden in overeenstemming met de geldende normen in het land van installatie van de motorisatie en worden uitgevoerd door een gekwalifi ceerde technicus. GEVAAR De elektrische leiding mag uitsluitend gebruikt worden voor de motorisatie en moet voorzien zijn van een beveiliging door:

• een smeltveiligheid of een automatische zekering van 10 A,

• en door een aardlekschakelaar (30 mA). Er moet een omnipolaire uitschakeling van de voeding aanwezig zijn. De omnipolaire schakelaars voor het onderbreken van de vaste apparaten moeten rechtstreeks op de voedingsklemmen worden aangesloten en moeten op alle polen een scheidingsafstand tussen de contacten hebben om een complete ontkoppeling te garanderen volgens de voorwaarden van overspanningscategorie III. De laagspanningskabels in de open lucht moeten ten minste van het type H07RN-F. zijn. De installatie van een overspanningsbeveiliging wordt geadviseerd (verplichte maximum restspanning 2 kV).3 NL - Installatiehandleiding en gebruiksaanwijzing SGS - SOMFY

Ligging van de kabels GEVAAR De ingegraven kabels moeten in een beschermhuls liggen met voldoende diameter om de kabel van de motor en de kabels van de toebehoren erdoor te leiden. Gebruik voor niet-ingegraven kabels een kabelgoot die bestand is tegen erover rijdende voertuigen (ref. 2400484). Veiligheidsvoorschri en met betrekking tot de installatie van de motorisatie WAARSCHUWING Draag geen sieraden (armband, ketting of andere) tijdens de installatie. Draag bij het werken, boren en lassen speciale brillen en geschikte beschermingen (handschoenen, gehoorbeschermers, enz.). GEVAAR Sluit de motorisatie niet aan op de voeding (lichtnet, batterij, zonnecel) voordat de installatie helemaal klaar is. WAARSCHUWING Het is streng verboden enig onderdeel van deze set te wijzigen of een onderdeel toe te voegen dat niet in deze handleiding wordt voorgeschreven. Verlies het bewegende hek niet uit het oog en houd iedereen op afstand tot de installatie klaar is. Gebruik geen kleefmiddelen om de motorisatie te bevestigen. WAARSCHUWING Door de handmatige ontgrendeling kan het hek een onverwachte beweging maken. Bevestig de sticker van het handbediende ontkoppeling in de buurt van het bedieningsorgaan. WAARSCHUWING Installeer vaste bedieningsorganen op een hoogte van ten minste 1,5 m en in het zicht van het hek maar buiten het bereik van de bewegende delen. Controleer na de installatie dat:

• het mechanisme correct is ingesteld.

• de handmatige ontgrendeling correct werkt.

• de motorisatie verandert van richting als het hek een voorwerp van 50 mm tegenkomt dat geplaatst is op de halve hoogte van de vleugel. WAARSCHUWING Bij een automatisch werkend systeem of wanneer het bedieningspunt buiten het zicht is aangebracht, is het installeren van foto-elektrische cellen verplicht. De motorisatie in automatische modus werkt minimaal in één richting zonder tussenkomst van de gebruiker. Bij een werking in automatische modus of wanneer het hek uitkomt op de openbare weg, kan het installeren van een knipperlicht vereist zijn in overeenstemming met de regelgeving van het land waarin de motorisatie in gebruik is. Veiligheidsvoorschri en met betrekking tot het gebruik WAARSCHUWING Deze motorisatie mag worden gebruikt door kinderen van ten minste 8 jaar en door personen met beperkte fysieke, zintuiglijke of geestelijke vermogens of zonder ervaring en kennis van het apparaat, indien zij onder toezicht staan of instructies hebben gekregen over het veilig gebruik van de motorisatie en de mogelijke gevaren ervan hebben begrepen. Laat kinderen niet met het bedieningssysteem van het hek spelen. Houd de afstandsbedieningen buiten het bereik van kinderen. Laat het apparaat niet schoonmaken door kinderen. Het geluidsdrukniveau van de motorisatie is lager dan of gelijk aan 70 dB(A). Hierbij is geen rekening gehouden met geluid dat wordt veroorzaakt door de constructie waarmee de motorisatie is verbonden. WAARSCHUWING De installateur moet elke mogelijk gebruiker informeren over het gebruik van de motorisatie volgens de aanwijzingen in deze handleiding. Het is belangrijk erop te letten dat alleen personen die hierover zijn geïnformeerd het hek in beweging kunnen zetten. De gebruiker mag het bewegende hek niet uit het oog verliezen en iedereen op afstand houden tot het hek compleet geopend of gesloten is. Houd het hek niet tegen als het in beweging is. WAARSCHUWING Als het systeem niet goed werk, onderbreek dan de voeding en ontgrendel direct de motorisatie om de toegang mogelijk te maken. Neem contact op met de helpdesk van Somfy. Probeer het hek niet handmatig te openen als de motorisatie niet ontgrendeld is. Let op dat de beweging van het hek niet wordt belemmerd door een natuurlijk obstakel (tak, steen, hoog gras, enz.).4 NL - Installatiehandleiding en gebruiksaanwijzing SGS - SOMFY

Veiligheidsvoorschri en met betrekking tot het onderhoud GEVAAR De motorisatie moet zijn losgemaakt van alle voedingsbronnen gedurende het schoonmaken, het onderhoud en tijdens het vervangen van onderdelen. WAARSCHUWING Controleer elke maand:

• de installatie op tekenen van slijtage of beschadiging van de kabels en van de montage.

• of de motorisatie verandert van richting als het hek een voorwerp van 50 mm tegenkomt dat geplaatst is op de halve hoogte van het hek. Gebruik de motorisatie niet als een reparatie of een afstelling noodzakelijk is. Hekken die in slechte staat verkeren moeten worden hersteld, versterkt, of vervangen. Gebruik uitsluitend originele onderdelen voor elk onderhoud of reparatie. Voor iedere technische, elektronische of mechanische verandering van de motorisatie is toestemming van de helpdesk van Somfy vereist. Als de installatie is voorzien van foto-elektrische cellen en/of een knipperlicht, moeten de lenzen van de elektrische cellen en het knipperlicht regelmatig worden schoongemaakt. Over de batterijen GEVAAR Houd batterijen/knoopcellen/accu's buiten het bereik van kinderen. Bewaar ze op een plek waar zij er niet bij kunnen. Het is gevaarlijk als zij worden ingeslikt door een kind of een huisdier. Levensgevaar! Als dit ondanks alles toch gebeurt, raadpleeg dan direct een dokter of ga direct naar een ziekenhuis. Let op dat de batterijen niet worden kortgesloten. Gooi ze niet in het vuur en laad ze niet op. Er kan een explosie plaatsvinden. Recycling en verwijdering Voordat de motorisatie wordt afgedankt, moet de accu (indien aanwezig) er uitgehaald worden. Gooi de oude batterijen van de afstandsbediening of de accu (indien aanwezig) niet weg met het huisvuil. Lever ze in bij een speciaal afvalpunt, zodat ze gerecycled worden. Gooi de oude motorisatie niet weg met het huisvuil. Laat de motorisatie ophalen door de leverancier ervan of lever hem in bij het milieupark van de gemeente. Wetgeving Somfy verklaart dat het product dat behandeld wordt en bestemd is om te worden gebruikt volgens de aanwijzingen in dit document, in overeenstemming is met de essentiële eisen en de andere relevante bepalingen van de Europese richtlijnen voor toepassing binnen de Europese Unie en in het bijzonder met de Machinerichtlijn 2006/42/EG en de Richtlijn Radioapparatuur 2014/53/EU. De complete tekst van de EG-conformiteitsverklaring staat ter beschikking op de website: www.somfy.com/ce. Philippe Geoff roy, Verantwoordelijke reglementering, Cluses Risicopreventie Herkenning van de risicozones Maatregelen om de risico's tegen te gaan Zone 1Zone 2Zone 2Zone 4Zone 4Zone 3Zone 3Zone 5 Zone 1 Zone 5 Zone 2 Zone 2 Zone 3 Zone 4 Zone 3 Zone 4 STOP Cellules photoélectriques ZONE 1 Risico op schokken en beknelling Oplossing: Obstakeldetectie voor de motor Foto-elektrische cellen Foto-elektrische cellen5 NL - Installatiehandleiding en gebruiksaanwijzing SGS - SOMFY

10 cm miniEntaille du pilier ZONE 2 Risico op beknelling en afsnijden van de handen Oplossing: Als de installatie een risico op afsnijding hee : - een afstand van ten minste 10 cm aanhouden tussen de vleugel en de paal/muur. - de hoek van de paal afkappen zonder de paal te verzwakken. ZONE 3 Risico op schokken Oplossing: Obstakeldetectie voor de motor. STOP 50 cm mini ZONE 4 Risico op opsluiting en beknelling Oplossing: Obstakeldetectie voor de motor. Als er een zone is waarin men kan worden opgesloten tussen de vleugels en de vaste omringende delen, dan moet u een afstand van ten minste 50 cm aanhouden tussen de vleugels en de vaste delen. ZONE 5 Risico op meenemen van de voeten Oplossing: Als er een gevaarlijke zone voor de voeten is tussen de onderkant van de vleugels en de grond, dan moet u een afstand van ten minste 12 cm of ten hoogste 5 mm aanhouden tussen de onderkant van de vleugels en de grond. 12 cm min. 5 mm max.6 NL - Installatiehandleiding en gebruiksaanwijzing SGS - SOMFY

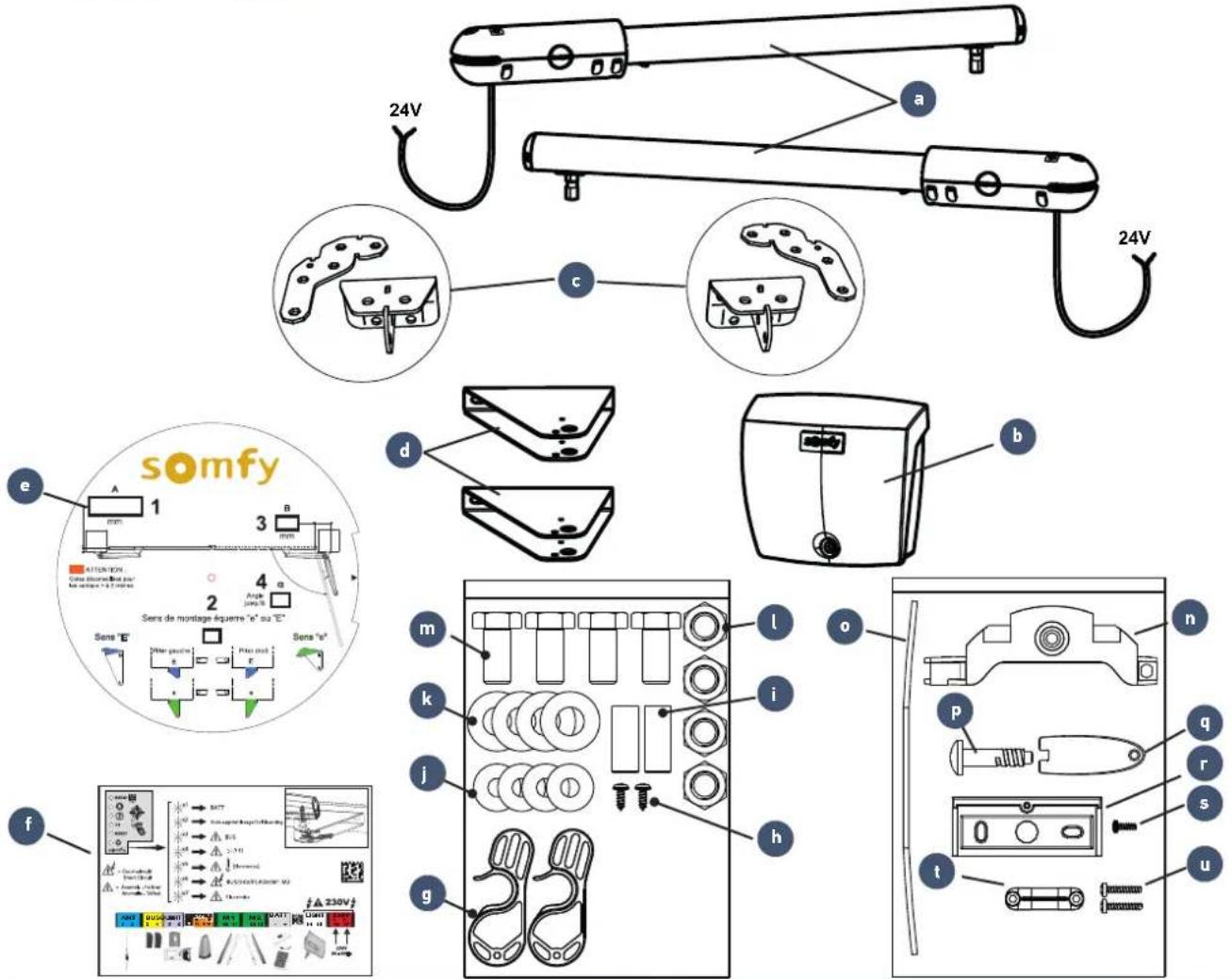

Productbeschrijving Inhoud van het pakket

Nr. Omschrijving Aantal Nr. Omschrijving Aantal

Werkcilinder 24 V x2 Zakje met accessoires voor de bedieningseenheid b Bedieningseenheid x1 n Accusteun x1 c Paal-/muurbeugel (hoekstuk + verlenging) x2 o Afdichtstrook x1

Bevestigingsbeugel van de vleugel x2

Schroef van deksel van de kast x1 e Schijf voor het meten van de maten x1 q Sleutel van het deksel van de kast x1 f Geheugenetiket x1 r Bevestigingshoekstuk aan de muur x1 Zakje accessoires van de werkcilinder s Bevestigingsschroef kast aan hoekstuk x1 g Ontgrendeling x2 t Kabelklem x1 h Schroef van de ontgrendeling x2 u Schroefkabelklem x2

Bevestigingspen werkcilinder aan paal/ muurbeugel

j Platte ring M8x22 x4 k Ring voor bevestigingsbeugel aan paal/muur x4 l Moer voor bevestigingsbeugel aan paal/muur x4

Schroef voor bevestigingsbeugel aan paal/ muur x47 NL - Installatiehandleiding en gebruiksaanwijzing SGS - SOMFY

Beschrijving van het product 24V Deksel van de bedieningseenheid Pen van beugel werkcilinder Bevestigingsbeugel aan paal/muur Werkcilinder Beugel van vleugel Aandrijfvinger Schroef van de ontgrendeling Ontgrendeling Schroef van deksel Schroef van hoekstuk Hoekstuk Afdichtstrook Kabelklem Bedieningselektronica Schroefkabelklem Afmetingen 85 mm76 mm786 mm208 mm187 mm72 mm104 mm163 mm

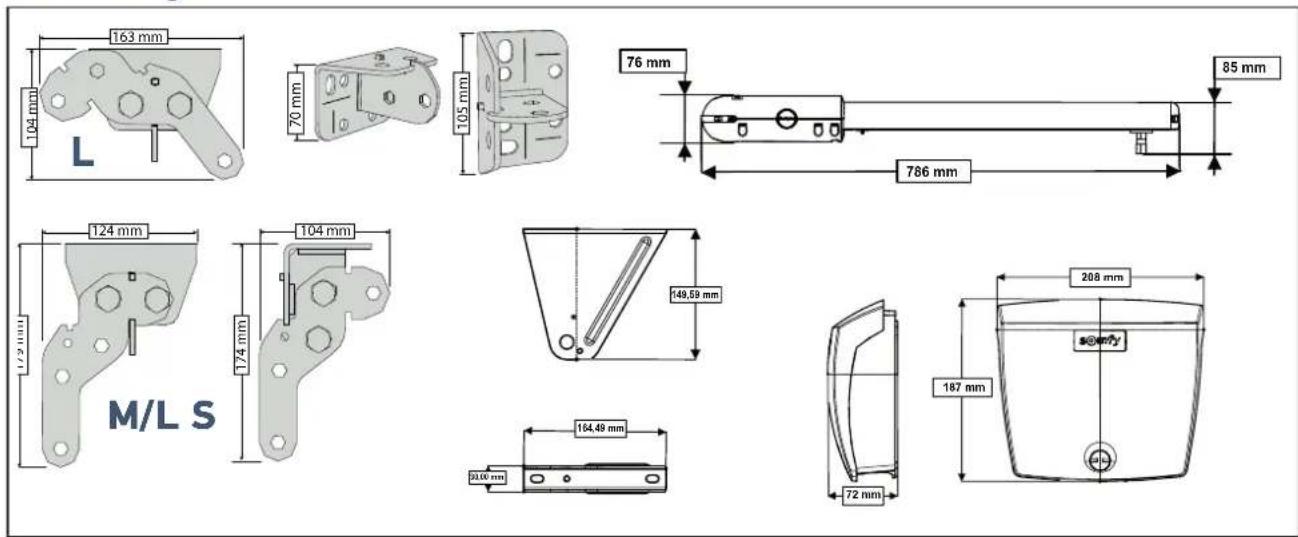

70 mm105 mm 30,00 mm 149,59 mm 164,49 mm Toepassingsgebied Deze automaat is ontworpen voor het motoriseren van openslaande hekken bij een vrijstaand woonhuis. Afmetingen en gewicht van de vleugels

SGS LINE SGS ESSENTIAL

Max. gewicht per vleugel (P) 200 kg 250 kg Max. hoogte per vleugel (H) 2 m 2 m Min./Max. breedte per vleugel (L) 1,25 / 2 m 1,25 / 2,5 m Het type hek (met of zonder openingen) en de klimaatomstandigheden (kans op harde wind), kunnen deze maximumwaarden kleiner maken (zie tabel hieronder).8 NL - Installatiehandleiding en gebruiksaanwijzing SGS - SOMFY

Afmetingen en gewicht van de te motoriseren vleugels in functie van de windkracht Windkracht Eff ect Product SGS LINE SGS ESSENTIAL ≥ 80 km/u Tegen de wind in lopen is niet langer mogelijk Min./Max. breedte Max. gewicht 1,25 /1,5 m 200 kg 1,25 /1,5 m 250 kg < 80 km/u > 40 km/u Boomtakken bewegen Min./Max. breedte Max. gewicht 1,25 / 2 m 200 kg 1,25 / 2,5 m 250 kg Min./Max. breedte Max. gewicht 1,25 / 1,5 m 200 kg 1,25 / 1,5 m 250 kg ≤ 40 km/u Zand waait op Min./Max. breedte Max. gewicht 1,25 / 2 m 200 kg 1,25 / 2,5 m 250 kg Hek met openingen Hek met kleine openingen Hek zonder openingen Algemeen overzicht van de installatie

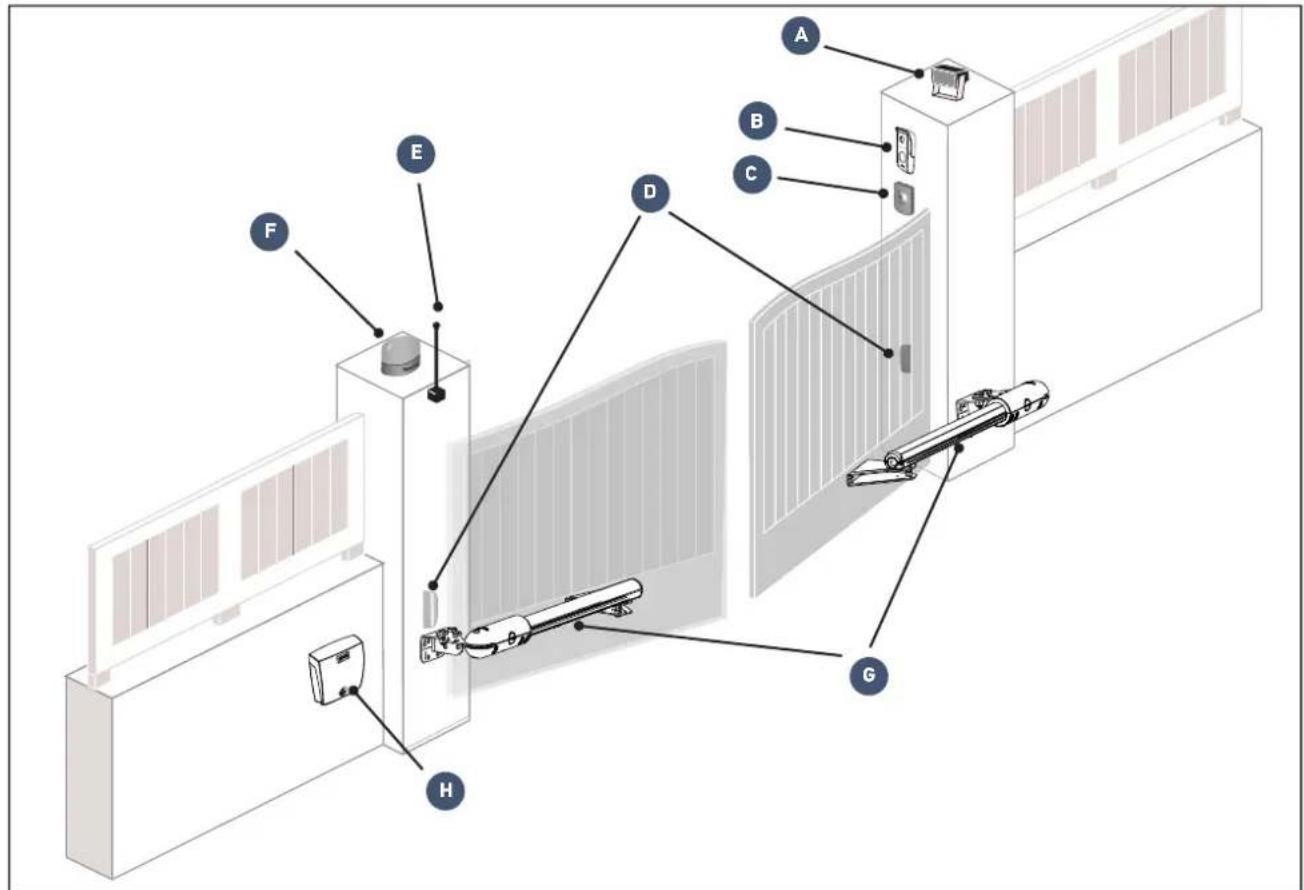

Markering Omschrijving Markering Omschrijving

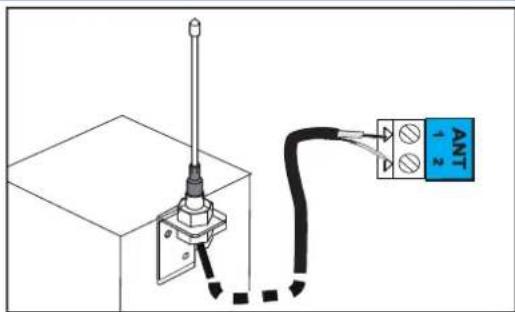

Verlichting van de zone* E Aparte antenne* B Videofoon* F Knipperlicht C Contactslot* G Motoren D Foto-elektrische cellen H Bedieningseenheid *optionele accessoires9 NL - Installatiehandleiding en gebruiksaanwijzing SGS - SOMFY

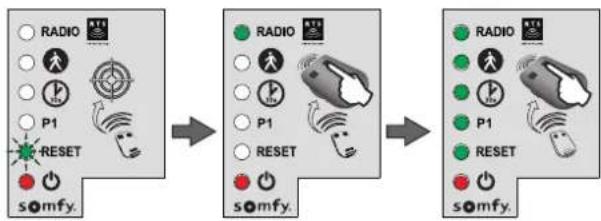

Beschrijving van de bedieningselektronica Nr. Omschrijving Functie

Knop Bedieningselektronica uit stand-by halen B RADIO-led Gaat steeds branden wanneer de bedieningselektronica een radiografi sch bedieningssignaal ontvangt

Led Gaat branden bij het activeren/deactiveren van de voetgangersopening

Led Brandt het automatisch sluiten van het hek is geactiveerd Uit het automatisch sluiten van het hek is niet geactiveerd Knippert de instelling “automatisch sluiten” is geselecteerd E Led P1 Wordt niet gebruikt F RESET-led Brandt alleen de afstellingen of de radiografi sche instellingen en de bedieningspunten worden gewist Knippert de wisfunctie van de afstellingen en de radiografi sche bedieningspunten is geselecteerd

Led Brandt de motorisatie werkt goed - de bedieningselektronica is gewekt Uit de motorisatie werkt goed - de bedieningselektronica is in stand-by Knippert zie “Diagnose” pagina 31 Voorwaarden voor de installatie Voor de installatie te controleren punten Hek Het hek verkeert in goede staat: het opent en sluit normaal zonder forceren. Het blij over de gehele lengte horizontaal. Het opent naar binnen. RenfortPatte de fixationBevestigingsbeugelVersterking Versterkingen De motoren moeten worden bevestigd op de horizontale versterkingen van de vleugels, die idealiter op 1/3e van de hoogte van het hek zijn geplaatst. Als er geen versterkingen zijn, zorg dan voor metalen contraplaten van ongeveer 4 mm dik. Sluitstoppers op de grond De slag van het hek bij het sluiten moet worden beperkt door stevig op de grond bevestigde stoppers. De openingsstoppers zijn in de motor ingebouwd (zie "Afstellen van de openingsstoppers", pagina 21). N.B.: In het bijzondere geval van palen met een breedte tussen 7 en 10 cm kunnen de geïntegreerde openingsstoppers niet worden gebruikt, er zijn vaste stoppers op de grond nodig. Mechanisch slot Als het hek is voorzien van een mechanisch slot, moet dit verwijderd worden. Palen De palen moeten een robuuste structuur hebben en minimaal 7 cm breed zijn. Bij kleine palen is het nodig om deze te versterken door binnenin beton te storten om een betere robuustheid en een betere houvast te garanderen. Het wordt afgeraden het hoekstuk op de rand van de paal te monteren: risico van scheuren.

C10 NL - Installatiehandleiding en gebruiksaanwijzing SGS - SOMFY

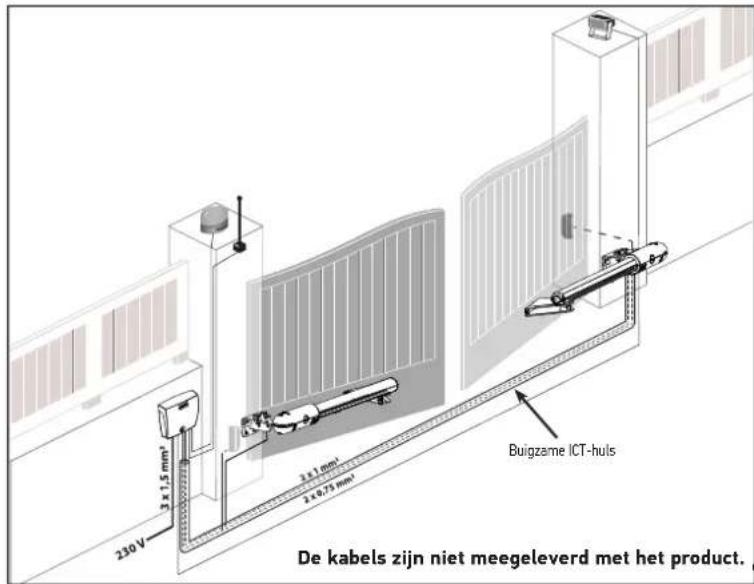

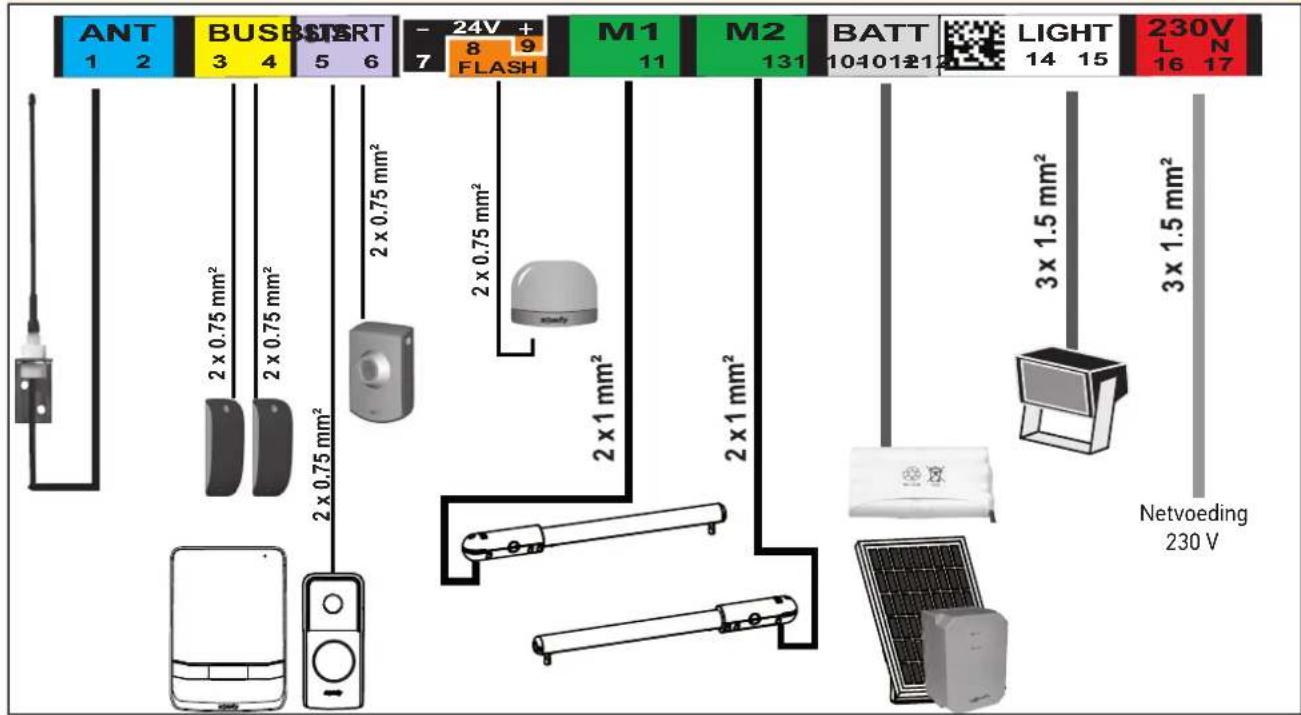

Benodigde elektrische uitrusting Benodigde kabels

• Netvoeding: kabel 3 x 1,5 mm² of 3 x 2,5 mm² voor gebruik buiten (minimaal type H07RN-F).

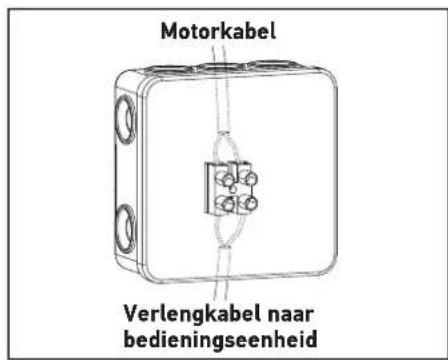

• Verbinding tussen de motoren: kabel 2 x 1 mm²; zorg voor een verdeeldoos IP 55 voor het beschermen van de verbinding van de uitgaande kabel van de motor en de verlengkabel naar de bedieningseenheid.• Verbinding van de fotocellen: kabel 2 x 0,75 mm². Ligging van de kabels

• De ingegraven kabels moeten in een beschermhuls liggen met voldoende diameter om de alle kabels erdoor te leiden.

• Voor een 230 V-aansluitpunt zorgen zo dicht mogelijk bij de plaats van de bedieningseenheid. Benodigde kabels U vindt gedetailleerde informatie over het aansluiten in het deel “Aansluiten van de accessoires” pagina 23.2 x 0.75 mm²2 x 0.75 mm²2 x 0.75 mm²2 x 0.75 mm²2 x 0.75 mm²

Netvoeding 230 VLeg de voedingskabel aan volgens de elektrische normen die gelden in het land van gebruik. De kabels zijn niet meegeleverd met het pro

Buigzame ICT-huls De kabels zijn niet meegeleverd met het product. MotorkabelVerlengkabel naar bedieningseenheid Als het niet mogelijk is de kabel in te graven, gebruik dan een kabeldoorvoer die bestand is tegen overrijdende voertuigen (ref. 2400484).11 NL - Installatiehandleiding en gebruiksaanwijzing SGS - SOMFY

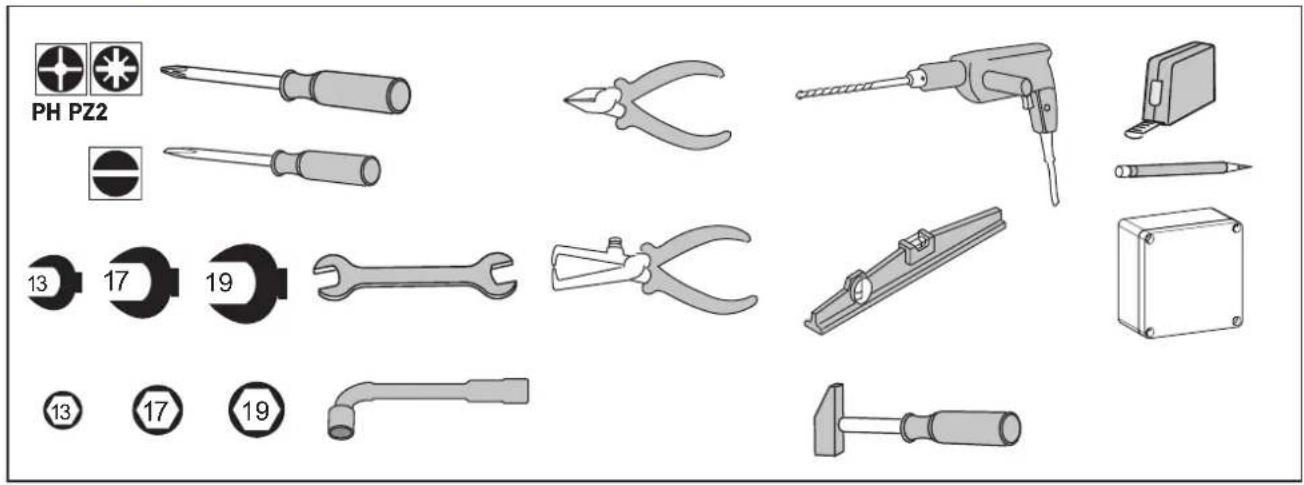

Benodigd gereedschap voor het installeren (niet meegeleverd)

PH PZ2 Benodigd materiaal voor het installeren (niet meegeleverd) Deze informatie wordt ter indicatie gegeven. Voor de bevestiging van de ... Aantal

BEUGELS AAN DE PALEN/MUREN

Bevestigingsmiddelen geschikt voor het materiaal van de paal/muur (schroeven, tapeinden, borgmiddelen, enz.): - diameter: 8 tot 10mm - zeskantkop

Ringen: - binnendiameter: 8 tot 10mm - buitendiameter: 16 tot 20mm Moeren: - zeskant : 13 mm (schroef 8 mm) / 17 mm (schroef 10 mm)

Bevestigingsmiddelen geschikt voor het materiaal van de versterking van de vleugels: - diameter: 8 mm - lengte geschikt voor de dikte van de versterking van de vleugels

BEDIENINGSEENHEID Bevestigingsmiddelen geschikt voor het materiaal van de paal/muur - schroeven diameter: 3,5 tot 4,5mm - gefreesde of bolle kop - pluggen type "S" voor beton: S5, S6 of S8

NL - Installatiehandleiding en gebruiksaanwijzing SGS - SOMFY

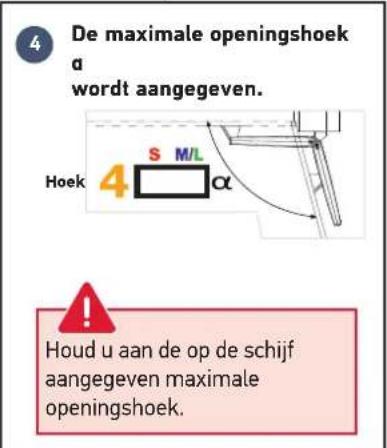

1.1 De maten opmeten

Meet de maten op met behulp van de schijf (e) om de positie van de motoren op de palen te bepalen. N.B.: De aangegeven waarden gelden als de vleugels en hun scharnieren op één lijn liggen. Opmerking: Er moet een afstand van ten minste 50 cm blijven tussen de vleugels en de vaste delen (zie “Risicopreventie” pagina 5). Advies: maat A is negatief Als maat A negatief is, dan bevindt het scharnier van de vleugel zich voor de paal. Wij adviseren een vulplaat toe te voegen zodat de bevestigingsbeugel van de werkcilinder op een lijn ligt met het scharnier van de vleugel en dat A gelijk is 0 cm. = 0 cm< 0 cm

Let op de montagerichting omhoog en omlaag van de beugel. Meet maat A. Breng de gemeten maat A over op de schijf. De maximale openingshoek

wordt aangegeven. De maat B bepalen LET OP Maten niet aan te raden voorvleugels > 2 meter Hoek Paal linksPaal rechts

Meet de breedte van de paal X om de montagerichting S, M of L van de paalbeugel te bepalen. Kies in het geval van een L-confi guratie e of E volgens de aangegeven indicatie. Richting correct Richting fout Houd u aan de op de schijf aangegeven maximale openingshoek.Installatie

NL - Installatiehandleiding en gebruiksaanwijzing SGS - SOMFY

Installatie op een 7 tot 10 cm brede paal VOORWAARDE: - De geïntegreerde openingsstoppers kunnen niet worden gebruikt: het is noodzakelijk om op de grond bevestigde openingsstoppers te installeren. - Het is noodzakelijk om de motorbeugel af te zagen: A B Maximale openingshoek Toelichting 3,5 cm 10 cm 90 Aanbevolen confi guratie 3,5 cm 10 cm 100 Confi guratie mogelijk, maar het kan leiden tot:

• Gevaar voor schudden bij het sluiten van de poort.

• Een slechte houvast bij de opening.

1.3 Bevestiging van de beugels van de paal

De assen AM en AH a ekenen

1. Breng maat B over op de paal vanaf de hartlijn van het scharnier

en teken op de paal een verticale as AM af.

2. Teken de horizontale as AH af op de paal op de hel van de hoogte

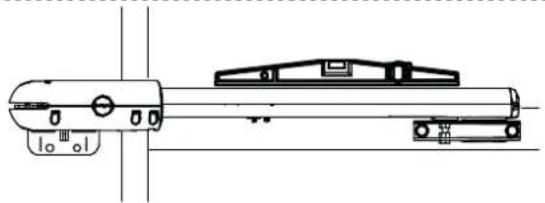

van de versterking. Zelfcontrole voor de volgende stap Zijn de assen AM en AH goed afgetekend?Installatie 14 NL - Installatiehandleiding en gebruiksaanwijzing SGS - SOMFY

Breng de merktekens die zijn afgetekend op de beugel op een lijn met de as AH en breng de rand van de beugel op een lijn met de as AM. NB: De merktekens op de beugels bevinden zich onder de sleufvormige gaten. Let op de montagerichting omhoog en omlaag van de beugel. Goede richting Foute richting Breng het merkteken dat is afgetekend op de beugel op een lijn met de as AH en breng de rand van beugel op een lijn met de as AM.

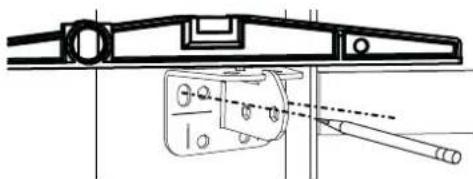

Controleer of de beugel horizontaal is en markeer daarna de bevestigingsgaten van de beugel. N.B.: Gebruik de 2 sleufvormige gaten bij een betonnen paal of de 4 ronde gaten bij een metalen/aluminium paal. Boor 2 of 4 gaten in elke paal op de gemarkeerde plaatsen (zie pagina 11 voor de boordiameter). De bevestigingsbeugel aan de paal bevestigen

Bevestig de beugel aan de paal volgens de confi guratie (S,M,L) die door de schijf wordt aangegeven, met schroeven die aangepast zijn aan de bevestigingssteun. Controleer of de beugel waterpas is. Zet indien nodig opnieuw vast. Zelfcontrole voor de volgende stap Hebt u gecontroleerd of de beugels op de palen perfect horizontaal zijn? Confi guratie M of L Confi guratie SInstallatie

NL - Installatiehandleiding en gebruiksaanwijzing SGS - SOMFY

De bevestigingsbeugel aan de paal monteren Monteer de paalbeugel volgens de confi guratie die met de schijf is aangegeven (zie pagina 12). Confi guratie L - E L - e M S Paal links Paal rechts De werkcilinder op de bevestigingsbeugel bevestigen

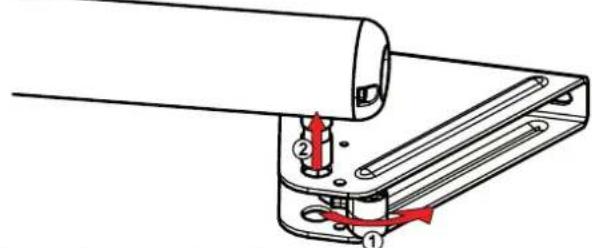

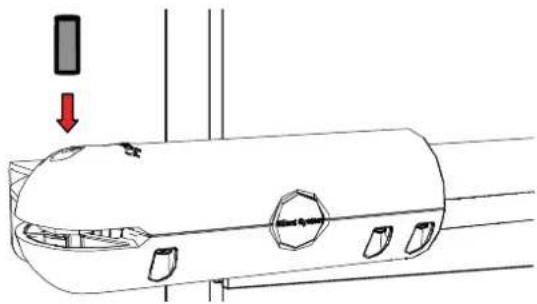

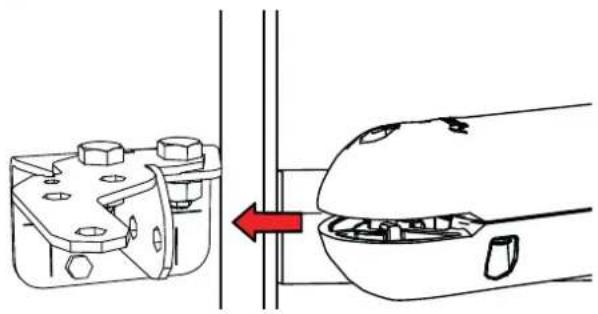

De werkcilinder op de bevestigingsbeugel monteren. Blokkeer hem met de as (i).

1.4 Bevestiging van de motoren aan de vleugels

Laat de werkcilinder nooit werken voordat de bevestiging ervan op de vleugel klaar is. Anders kan de inwendige stopper in de werkci- linder ontregeld raken waardoor de goede werking niet langer gegarandeerd is.

Bevestig de ontgrendeling (g) op de bevestigingsbeugel van de vleugel (d) met behulp van de schroef (h).

De werkcilinder op de bevestigingsbeugel monteren. Klem de ontgrendeling op de aandrijfvinger van de werkcilinder om hem te blokkeren.

Sluit het hek. In gesloten positie moeten de vleugels goed aanliggen tegen de stopper op de grond en de werkcilinder tegen zijn inwendige stopper.Installatie

NL - Installatiehandleiding en gebruiksaanwijzing SGS - SOMFY

Druk de bevestigingsbeugel van de vleugel tegen de versterking van de vleugel. Controleer of de werkcilinder horizontaal is.

Markeer de merktekens op de zijkanten van de versterking van de vleugel.

Maak de ontgrendeling los en verwijder de werkcilinder uit de bevestigingsbeugel van de vleugel.

Positioneer de bevestigingsbeugel van de vleugel opnieuw en markeer de bevestigingsgaten in het midden van de sleufvormige gaten.

Boor gaten in de vleugels met diameter 8.

Bevestig de bevestigingsbeugel van de vleugel op de twee punten op de vleugel met schroeven die geschikt zijn voor het materiaal van de versterking en de meegeleverde ringen (j). Met monteren van de meegeleverde ringen (j) is verplicht.

Installeer de werkcilinder. Klem de ontgrendeling op de aandrijfvinger om hem te blokkeren. Zelfcontrole voor de volgende stap Hebt u gecontroleerd of de werkcilinders perfect horizontaal zijn?Installatie

NL - Installatiehandleiding en gebruiksaanwijzing SGS - SOMFY

1.5 Installatie van de bedieningseenheid

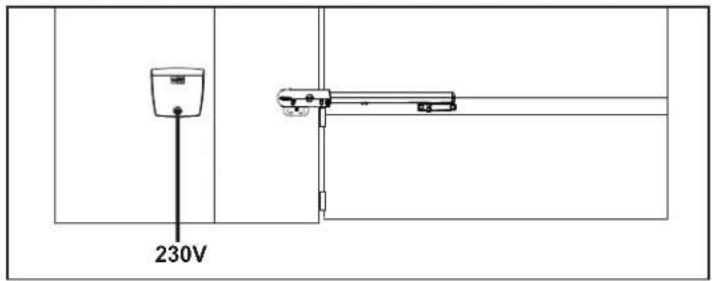

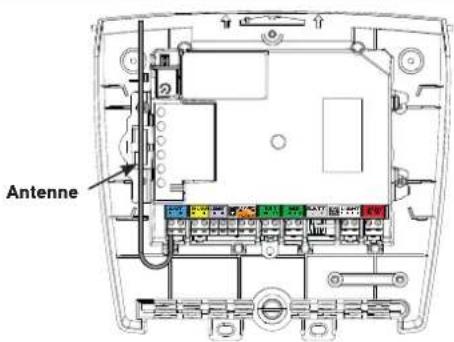

Positie van de bedieningseenheid De kast moet worden gemonteerd op een paal/muur aan de aanvoerkant van de elektrische voeding. De afdichtstrook installeren Druk de afdichtstrook (o) in de bovenkant van de bedieningseenheid. De positie van de antenne controleren De goede plaatsing van de antenne is essentieel voor een optimale werking. Snijd de antennedraad nooit af. 230V

NL - Installatiehandleiding en gebruiksaanwijzing SGS - SOMFY

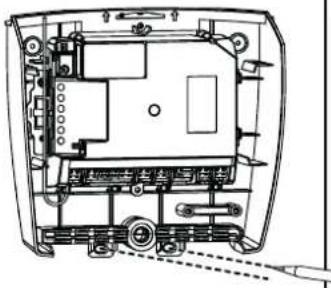

• Plaats het bevestigingshoekstuk van de kast (r) tegen de paal/muur.

• Controleer of deze horizontaal is door een waterpas op de daarvoor bestemde plaats te leggen.

• Markeer de bevestigingspunten van het hoekstuk.

Verwijder het hoekstuk en boor gaten in de paal/muur. De diameter van de boorgaten is afhankelijk van het gebruikte type bevestigingsschroeven (zie pagina 11).

Monteer het hoekstuk tegen de paal/muur.

Plaats de bodem van de kast om de 2 onderste bevestigingspunten van de kast te markeren.

Verwijder de bodem van de kast en boor gaten in de paal/ muur. De diameter van de boorgaten is afhankelijk van het gebruikte type bevestigingsschroeven (zie pagina 11).

Monteer de bodem van de kast tegen de paal/muur: 1 schroef (s) om de kast aan het hoekstuk vast te zetten + 2 schroeven om de kast aan de paal/muur vast te zetten.Installatie

NL - Installatiehandleiding en gebruiksaanwijzing SGS - SOMFY

1.6 Aansluiten van de motoren

De motor M1 bedient de vleugel die:

• als eerste open gaat en als laatste sluit,

• open gaat voor de voetgangersopening van het hek.

M1 est à droite M1 naar links M1 naar rechts Hek dicht, bepaal welke vleugel als eerste moet openen. De motor M1 bedient deze vleugel.

Sluit de motoren aan zoals aangegeven in onderstaande tabel: Sluit de draad van de motor

1.7 Aansluiten op de netvoeding

Voor uw veiligheid moeten deze werkzaamheden zonder spanning worden uitgevoerd. Gebruik een kabel 3 x 1,5mm² voor buitengebruik (ten minste type H07RN-F). Verplicht de meegeleverde kabelklem gebruiken. Zorg ervoor dat alle laagspanningskabels bestand zijn tegen een trekkracht van 100N. Controleer of de draden niet verplaatst zijn na het toepassen van deze kracht.

Nulleider Fase Voedingskabel 230 V Kabelklem Bereid op een kabel van type 3 x 1,5mm², 2 draden van 4cm voor (fase en nul).

• Sluit de fase en de nul aan op de klemmen 16 en 17 (rode sticker "230V").

• Blokkeer de 230 V-voedingskabel met de meegeleverde kabelklem (u).

• Plaats een kroonsteentje op de aardingsdraad (geel/groen) en berg deze op in de bedieningskast.20 NL - Installatiehandleiding en gebruiksaanwijzing SGS - SOMFY

2.1 De spanning inschakelen op de installatie

De led knippert (2 keer). De motorisatie krijgt spanning en wacht op de zelfprogrammering. Als de led niet gaat branden of het aantal knippersignalen niet volgens verwachting is: zie “Diagnose” pagina 31.

2.2 Instelling van de openingsstopper

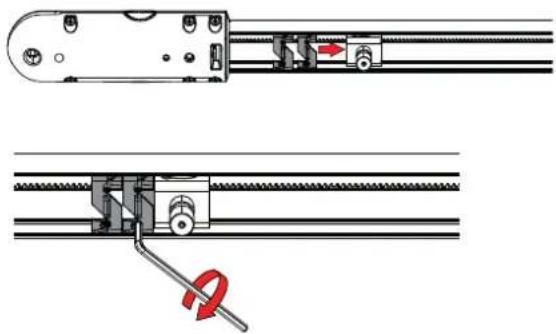

Openingsstoppers De openingsstoppers zijn ingebouwd in de werkcilinder. Zij begrenzen de slag van het hek bij het openen. Opmerking: De installatie moet zijn voorzien van op de grond bevestigde sluitstoppers die de slag van het hek begrenzen bij het sluiten. Tijdens deze fase zorgt een druk op de toets 1 van de geprogrammeerde afstandsbediening alleen voor het openen en het stoppen van het hek (1e druk = openen, 2e druk = stoppen, 3e druk = openen, 4e druk = stoppen, enz.). U kunt de gewenste openingspositie op deze manier in een aantal stappen instellen. De sluiting van het hek is pas mogelijk nadat de openingsstoppers zijn ingesteld.

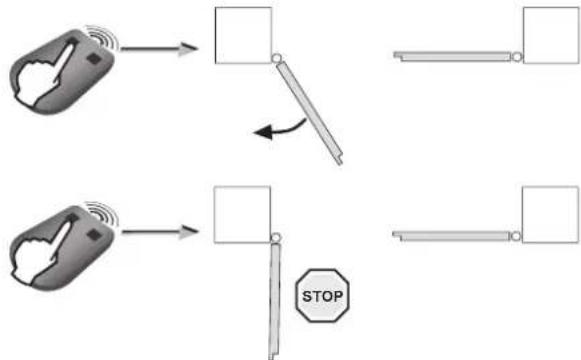

• Druk op de toets 1 van de afstandsbediening. Na enkele seconden gaat de eerste vleugel langzaam open. Als de vleugel niet opengaat, controleer dan of de motoren zijn bekabeld zoals aangegeven op pagina 19.

• Druk opnieuw op de toets 1 van de afstandsbediening om de vleugel te stoppen op de gewenste openingspositie.

Positioneer de openingsstopper tegen de koppeling van de werkcilinder en zet de stoppers vast met een inbussleutel diameter 3 (2 schroeven per stopper). Draai de sleutel 2 omwentelingen na het eerste con- tact.

Druk op de toets 1 van de afstandsbediening. De tweede vleugel gaat open.

STOP Druk opnieuw op de toets 1 van de afstandsbediening om de vleugel te stoppen op de gewenste openingspositie. 2Ingebruikname en standaard gebruik

NL - Installatiehandleiding en gebruiksaanwijzing SGS - SOMFY

Positioneer de openingsstopper tegen de koppeling van de werkcilinder en zet de stoppers vast met een inbussleutel diameter 3 (2 schroeven per stopper). Draai de sleutel 2 omwentelingen na het eerste con- tact.

Druk op toets 1 van de afstandsbediening om het hek volledig te sluiten. De vleugels sluiten na elkaar.

2.3 Zelfprogrammering van de slag van het hek

Controleer of de installatie is ingeschakeld: de led knippert (2 keer). Situatie 1: Eerste ingebruikname van de motorisatie Druk op de toets 1 van de afstandsbediening om het COMPLEET openen van het hek te starten. Als het hek compleet open is, druk opnieuw op de toets 1 van de afstandsbediening om het COMPLEET sluiten van het hek te starten. Als het hek compleet gesloten is, moet de led van de bedieningseenheid CONTINU BRANDEN. Situatie 2: U hebt de instellingen gewist Laat het hek 4 keer compleet openen en sluiten. Na de 4 bewegingen moet de led van de bedieningseenheid CONTINU BRANDEN. De bewegingen van het hek mogen niet worden onderbroken (compleet openen/sluiten). Als deze zijn onderbroken, begint het inleren automatisch bij de volgende openingsopdracht. Als de led knippert, start dan de opnieuw zelfprogrammering van de slag van de vleugels (4 keer compleet openen en sluiten). Als de led blij knipperen, raadpleeg dan “Diagnose” pagina 31. Als het hek weer opengaat na het sluiten, zet dan de beugels van de vleugels los en verplaats ze een stukje naar het midden van het hek. WAARSCHUWING Controleer aan het einde van de installatie altijd of de obstakeldetectie voldoet aan de vereisten van bijlage A van de norm EN 12 453. Zelfcontrole voor de volgende stap Hebt u de positie van de openingsstopper op elke motor ingesteld?

2Ingebruikname en standaard gebruik

NL - Installatiehandleiding en gebruiksaanwijzing SGS - SOMFY

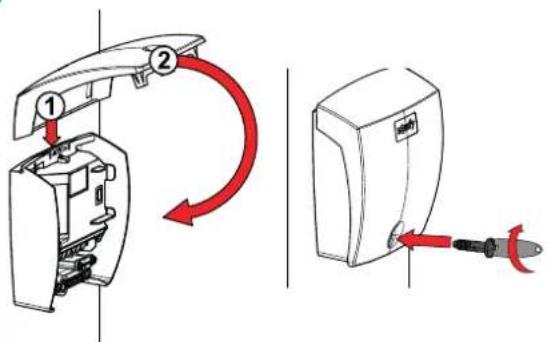

Plak de geheugensticker (f) op de bodem van het deksel van de bedieningskast. Sluit de bedieningseenheid en schroef het deksel vast.

2.5 Stand-by/Wekken van de bedieningselektronica

Wanneer de zelfprogrammering is voltooid, gaat de elektronica automatisch in stand-by na 5 minuten van inactiviteit, om energie te besparen. In stand-by zijn alle lampjes uit. Om te controleren of de motorisatie is ingeschakeld of om de instel- lingen te controleren of te wijzigen, drukt u 2 seconden op de knop om de elektronica uit stand-by te halen. De elektronica gaat automatisch in stand-by na 5 minuten inactiviteit.

2.6 Geheel openen en sluiten van het hek

De in de set meegeleverde afstandsbedieningen zijn al geprogrammeerd zodat toets 1 van de afstandsbedieningen het totaal openen van het hek bedient. Toets 1

• Hek gesloten: druk op de toets 1 van de afstandsbediening om het hek helemaal te openen. STOP

• Hek in beweging: druk op de toets 1 van de afstandsbediening om het hek te stoppen.

• Hek open: druk op de toets 1 van de afstandsbediening om het hek te sluiten.

2.7 Detectie van obstakel

Als een obstakel gedetecteerd wordt (abnormale kracht op de motor):

• Tijdens het openen van het hek: het hek stopt.

• Tijdens het sluiten van het hek: het hek stopt en gaat opnieuw open.

2.8 Voorlichting van de gebruikers

Informeer altijd alle gebruikers over het veilig gebruiken van dit hek (standaard gebruik en ontgrendelingsprincipe) en over de verplichte periodieke controles.23 NL - Installatiehandleiding en gebruiksaanwijzing SGS - SOMFY

Voor uw veiligheid moeten deze werkzaamheden zonder spanning worden uitgevoerd.

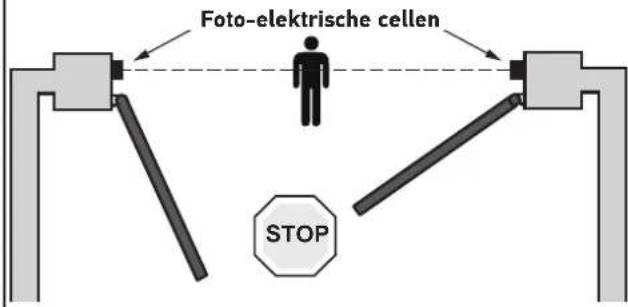

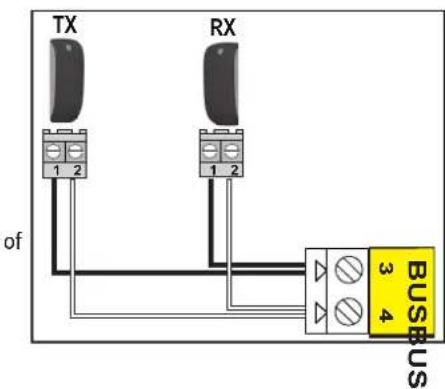

3.1 Foto-elektrische cellen

Er kan geen tweede set foto-elektrische cellen worden aangesloten op deze motor. Installatie Na het aansluiten van de foto-elektrische cellen:

• schakel de motor weer in,

• het hek laten openen of sluiten. De foto-elektrische cellen worden herkend door de bedieningselektronica na deze beweging. Werking met foto- elektrische cellen Als de cellen worden afgedekt tijdens het sluiten van het hek, stopt het hek en gaat het weer open. In geval van het verwijderen van de foto-elektrische cellen Na het verwijderen van de foto-elektrische cellen moet u de motor onder spanning zetten en daarna de procedure “Het automatisch sluiten deactiveren” pagina 26, uitvoeren.

Lamp max. 10 W - 24 V - Door het gebruik van een lamp met een vermogen van meer dan 10W - 24V kan uw motorisatie defect raken. Werking van het knipperlicht Het licht knippert wanneer het hek in beweging is.

Dit accessoire kan niet worden gebruikt in combinatie met een zonne-energievoeding. Om de duur van de werking op de accu te verlengen, zijn de per draad gevoede bedieningspunten uitgeschakeld; alleen de afstandsbedieningen en de draadloze bedieningspunten kunnen het hek bedienen. De noodaccu zorgt ervoor dat het hek kan werken als er een stroomstoring is. De led knippert (1 keer) als de motor op de accu werkt. Technische gegevens van de accu

• Zelfstandigheid: 10 cycli continu of 24 uur op een hek dat in perfecte staat verkeert.

• Oplaadduur voor een optimaal gebruik van de accu: 48 uur.

• Levensduur: 3 jaar. Voor een optimale levensduur van de accu, schakelt u de elektrische voeding van uw hek 3 keer per jaar uit om het een paar cycli op de accu te laten werken.

Het wordt aanbevolen om een zelfprogrammering uit te voeren voor de slag van het hek, voordat de accessoires (foto-elektrische cellen, knipperlicht enz.) worden aangesloten.

ofAansluiten van de accessoires

NL - Installatiehandleiding en gebruiksaanwijzing SGS - SOMFY

De draadantenne kan worden vervangen door een aparte antenne met een groter bereik. Deze moet vrijstaand worden gemonteerd boven op de pilaar. Deze wordt aangesloten op de klemmen 1 en 2 (blauw etiket "ANT") van de bedieningseenheid:

• de kern van de draad op klem 1,

• de massa-afscherming op klem 2.

3.5 Videofoon (optie)

Dit accessoire kan niet worden gebruikt in combinatie met een zonne- energievoeding. Sluit niet meer dan één spanningsvrij contact aan.

3.6 Contactslot (optie)

Dit accessoire kan niet worden gebruikt in combinatie met een zonne- energievoeding.

3.7 Zoneverlichting (optie)

Dit accessoire kan niet worden gebruikt in combinatie met een zonne- energievoeding. Uitgangsvermogen van de verlichting Het maximale uitgangsvermogen van de verlichting is 500W:

• hetzij 5 spaarlampen of ledlampen

• hetzij 2 voedingseenheden voor laagspannings-ledlampen

• hetzij 1 halogeenverlichting van max. 500 W Werking van de zoneverlichting Telkens als de motor in werking komt gaat de zoneverlichting branden. Deze gaat automatisch uit na 1,5 minuut na de beweging.

3.8 Zonne-energievoeding (optie)

De motor nooit aansluiten op een 230V voeding als de motor is aangesloten op een zonne-energievoeding. Hierdoor kan de elektronicakast van de motor worden beschadigd. Als de motor werkt op zonne-energievoeding:

• alleen de afstandsbedieningen en draadloze bedieningspunten kunnen het hek besturen (de bedrade bedieningspunten zijn gedeactiveerd),

• de bedrade veiligheidsaccessoires (foto-elektrische cellen, knipperlicht) blijven geactiveerd. M- M+ L- L+ NO COM NC25 NL - Installatiehandleiding en gebruiksaanwijzing SGS - SOMFY

Werking van de voetgangersopening Voetgangersopening (motor M1) door een druk op de geactiveerde toets. Stoppen tijdens de beweging door een nieuwe druk op de geactiveerde toets. STOP Sluiten door een nieuwe druk op de geactiveerde toets. De voetgangersopening activeren Toets 1 van afstandsbedieningen met 2 of 4 toetsen kan niet worden geprogrammeerd voor het openen van de voetgangersopening van het hek. Zie “Presentatie van de afstandsbedieningen” pagina 27 pagina voor meer informatie. 1 2 3>2s <0,5s Druk 2 sec op de knop van de bedieningselektronica. De led gaat branden. De nieuwe te programmeren afstandsbediening op het richtpunt van de bedieningselektronica plaatsen. Druk op toets 2 van de afstandsbediening. De leds “RADIO“ en gaan branden en gaan weer uit. De voetgangersopening is geactiveerd op deze toets. Verwijder u van de bedieningselektronica om de voetgangersopening te testen. De voetgangersopening deactiveren Herhaal de procedure “De voetgangersopening activeren” met de toets waarmee de voetgangersopening moet worden gedeactiveerd. De led gaat branden en gaat uit. De voetgangersopening is gedeactiveerd op deze toets.

4.2 Automatische sluiting

Werking van het automatisch sluiten Druk op toets 1 van de afstandsbediening om het hek te openen. Het hek gaat opnieuw dicht na 30 seconden of 5 seconden als er iets of iemand langs de foto-elektrische cellen komt. Het automatisch sluiten van het hek kan worden onderbroken door toets 1 van de afstandsbediening in te drukken. Druk op toets 1 van de afstandsbediening om het hek vervolgens te sluiten. Het automatisch sluiten activeren Het automatisch sluiten kan alleen worden geactiveerd als de foto-elektrische cellen zijn aangesloten en worden herkend door de bedieningselektronica van de motor. 4Geavanceerde instellingen 26 NL - Installatiehandleiding en gebruiksaanwijzing SGS - SOMFY

1 2 3>2s Na stap 3 kunt u de volgend stappen op afstand doen (zonder dat de afstandsbediening op het richtpunt ligt). Druk 2 sec op de knop van de bedieningselektronica. De led gaat branden. De nieuwe te programmeren afstandsbediening op het richtpunt van de bedieningselektronica plaatsen. Houd toets 1 van de afstandsbediening ingedrukt totdat de led knippert.

Houd toets 2 van de afstandsbediening ingedrukt totdat de led uitgaat en continu brandt. Wanneer toets 2 wordt losgelaten, knippert de led

druk 2 keer op toets 1 van de afstandsbediening. De led blij branden. Het automatisch sluiten is geactiveerd. Het automatisch sluiten deactiveren >2s Druk 2 sec op de knop van de bedieningselektronica. De led gaat branden. De nieuwe te programmeren afstandsbediening op het richtpunt van de bedieningselektronica plaatsen. Houd toets 1 van de afstandsbediening ingedrukt totdat de led knippert.

Druk op toets 2 van de afstandsbediening. De led knippert. Druk 2 keer op toets 1 van de afstandsbediening. De led is uit. Het automatisch sluiten is gedeactiveerd.27 NL - Installatiehandleiding en gebruiksaanwijzing SGS - SOMFY

5.1 Presentatie van de afstandsbedieningen

De RTS afstandsbedieningen van Somfy kunnen, afhankelijk van de instellingen, de volgende handelingen bedienen:

• totale opening van het hek

• voetgangersopening van het hek

• een ander Somfy RTS apparaat (bijvoorbeeld: garagedeurmotor, rolluik, enz.) De in de set meegeleverde afstandsbedieningen zijn al geprogrammeerd zodat toets 1 van de afstandsbedieningen het totaal openen van het hek bedient. U kunt maximaal 16 bedieningspunten opslaan (afstandsbedieningen, ander radiografi sch bedieningspunt). Als u een 17e bedieningspunt opslaat, wordt het eerste automatisch gewist. Als u een voetgangersopening wilt programmeren, moet deze verplicht in de toets worden geprogrammeerd na die van de totale opening (bijv.: totale opening bediend door toets 2, voetgangersopening bediend door toets 3). De voetgangersopening kan niet op toets 1 van de afstandsbedieningen worden geprogrammeerd. Programmeringsmogelijkheden met de afstandsbediening met 2 toetsen

-toets Optie 1 Totaal openen Voetgangersopening of andere Somfy RTS sturing Optie 2 Andere Somfy RTS apparatuur Totaal openen Programmeringsmogelijkheden met de afstandsbediening met 4 toetsen

-toets Optie 1 Totaal openen Voetgangersopening of andere Somfy RTS sturing Andere Somfy RTS sturing Andere Somfy RTS sturing Optie 2 Andere Somfy RTS sturing Totaal openen Voetgangersopening of andere Somfy RTS sturing Andere Somfy RTS sturing Optie 3 Andere Somfy RTS sturing Andere Somfy RTS sturing Totaal openen Voetgangersopening of andere Somfy RTS sturing Optie 4 Andere Somfy RTS sturing Andere Somfy RTS sturing Andere Somfy RTS sturing Totaal openen Gebruik van een afstandsbediening met 3 toetsen

Afstandsbediening met 2 toetsen

Afstandsbediening met 4 toetsen Openen Druk op de op toets ”Op“ van de afstandsbediening om het hek te volledig te openen. Stop Druk op de middelste toets van de afstandsbediening om het hek te stoppen wanneer het in beweging is. Sluiten Druk op de toets “Neer“ van de afstandsbediening om het hek te sluiten. De afstandsbediening met 3 toetsen kan niet worden gebruikt om de motorinstellingen te wijzigen.Programmeren van de afstandsbedieningen 28 NL - Installatiehandleiding en gebruiksaanwijzing SGS - SOMFY

5.2 Een afstandsbediening toevoegen

Afstandsbediening met 2 of 4 toetsen 1 2 3>2s <0,5s Druk 2 sec op de knop van de bedieningselektronica. De led gaat branden. Plaats de nieuwe te programmeren afstandsbediening op het richtpunt van de bedieningselektronica. Druk kort op de toets van de afstandsbediening die u wilt programmeren. De led “RADIOGRAFISCH” gaat branden en gaat uit wanneer u de toets van de afstandsbediening los laat. De totale opening is geprogrammeerd op deze toets. Afstandsbediening met 3 toetsen 1 2 3>2s<0,5s Druk 2 sec op de knop van de bedieningselektronica. De led gaat branden. Plaats de nieuwe te programmeren afstandsbediening op het richtpunt van de bedieningselektronica. Druk kort op de toets van de afstandsbe- diening die u wilt programmeren. De led “RADIOGRAFISCH” gaat branden en gaat uit wanneer u de toets van de afstandsbedie- ning los laat. De afstandsbediening is geprogram- meerd.

5.3 De afstandsbedieningen wissen

Zie “De instellingen wissen” pagina 30.29 NL - Installatiehandleiding en gebruiksaanwijzing SGS - SOMFY

De motorisatie moet zijn losgemaakt van alle voedingsbronnen gedurende het schoonmaken, het onderhoud en tijdens het vervangen van onderdelen.

Als het probleem niet verholpen is, bij een ander probleem of bij vragen over de gemotoriseerde aandrijving, gaat u voor hulp naar: www. somfy.com.

6.2 De batterij van de afstandsbediening vervangen

De batterij hee een levensduur van ongeveer 2 jaar.

Verwijder het klemmetje van de afstandsbediening. Steek de schroevendraaier in de gleuf en til de kap op. Verwijder de batterij met behulp van een schroevendraaier. Vervang de batterij (3 V CR 2430 of CR 2032).

Schroef de achterkant los van de afstandbediening. Verwijder de schroeven. Verwijder de achterkant van de afstandsbediening. Vervang de batterij (3 V CR 2430 of 2032). Plaats de achterkant van de afstandsbediening terug en schroef deze weer vast. 6Hulp bij storingen

NL - Installatiehandleiding en gebruiksaanwijzing SGS - SOMFY

In welke gevallen wist u de instellingen?

• Na het inleren van de slag van het hek, als u de aanslag open verplaatst of als u de aansluiting van de motoren verandert.

• Als het hek te pas en te onpas opent als gevolg van de normale slijtage van het hek.

>2s Druk 2 sec op de knop van de bedieningselektronica. De led gaat branden. De geprogrammeerde afstandsbediening op het richtpunt plaatsen. Houd toets1 van de afstandsbediening ingedrukt totdat de led knippert. Druk 1 keer op toets 1 van de afstandsbediening. De led “RESET” knippert.

De afstellingen* en de afstandsbedieningen/ geprogrammeerde bedieningspunten wissen Houd toets 2 van de afstandsbediening ingedrukt totdat de led “RESET” brandt. Houd toets 2 van de afstandsbediening ingedrukt tot alle leds branden.

De led knippert 2 keer (zie “Zelfprogrammering van de slag van het hek” pagina 21). *Slag van het hek, deactivering van de instellingen, ...

6.4 De motoren ontgrendelen/vergrendelen

Door het ontgrendelen van de motoren, kan het hek met de hand worden bewogen als de stroom is uitgevallen.

Ontgrendeling van de motoren Maak de ontgrendeling los en verwijder de werkcilinder uit de bevestigingsbeugel van de vleugel. Vergrendeling van de motoren Installeer de werkcilinder. Klem de ontgrendeling op de aandrijfvinger om hem te blokkeren.Hulp bij storingen

NL - Installatiehandleiding en gebruiksaanwijzing SGS - SOMFY

De motoren reageren niet op de commando's van de afstandsbediening Te klein bereik van de afstandsbediening - Controleer de batterij van de afstandsbediening (zie "Vervangen van de batterij van de afstandsbediening" pagina 29). - Controleer de antenne van de bedieningseenheid (aansluiting, positie, zie pagina 17). - Controleer of er geen externe elementen de radioverbinding verstoren (elektriciteitsmast, ijzeren wanden, enz.). Als dit het geval is, zorg dan voor een buitenantenne. Afstandsbediening is niet geprogrammeerd Programmeer de afstandsbediening (zie pagina 28). Motoren niet goed aangesloten Controleer de aansluiting van de motoren (zie pagina 19). De led van de bedieningsunit is uit De elektronica is stand-by Druk 2 seconden op de toets om de elektronica uit stand-by te halen. Bedieningselektronica niet gevoed - Controleer de netvoeding. - Controleer de voedingskabel. De led van de bedieningsunit knippert: knippert 1 keer Werking op noodaccu Controleer de netvoeding. knippert 2 keer Motor in afwachting van zelfprogrammering Start de zelfprogrammering van de slag van het hek (zie pagina 21). knippert 3 keer Foto-elektrische cellen defect - Controleer of er zich geen obstakel tussen de foto- elektrische cellen bevindt. - Controleer de uitlijning van de cellen. - Controleer de aansluiting van de cellen (zie pagina 23). - Als de cellen opzettelijk losgemaakt zijn, de procedure “Het automatisch sluiten deactiveren” pagina 26, uitvoeren. knippert 4 keer Permanent commando op de “START”-uitgang van de elektronicakast (klemmen 5-6) Controleer de accessoires die zijn aangesloten op de START-uitgang van de bedieningseenheid. knippert 5 keer Thermische beveiliging van de elektronica geactiveerd Laat de elektronica afkoelen tot de led opnieuw continu brandt. knippert 6 keer Kortsluiting op de BUS-uitgang van de elektronicakast (klemmen 3-4) Controleer de accessoires die zijn aangesloten op de BUS-uitgang van de elektronicakast. Kortsluiting op de 24 V-uitgang van de elektronicakast (klemmen 7-9) Controleer het accessoire dat is aangesloten op de “24 V” uitgang van de elektronicakast. Kortsluiting “knipperlicht” in de elektronicakast (klemmen 8-9) Controleer de aansluiting van het knipperlicht (zie pagina 23). Kortsluiting motor Controleer de aansluiting van de motoren (zie pagina 19). knippert 7 keer Elektronische storing Neem contact op met de helpdesk van Somfy. Het hek gaat weer open na het sluiten Zet de beugels van de vleugels los en verplaats deze een stukje naar het midden van het hek.32 NL - Installatiehandleiding en gebruiksaanwijzing SGS - SOMFY

TECHNISCHE GEGEVENS Voeding 230V - 50 Hz / 24 V (op zonne-energie) Type van de motor 24 V Vermogen van de motor 120 W Max. opgenomen vermogen (met zoneverlichting) 600W Verbruik stand-by 4 W Max. aantal bewegingen per dag 20 cycli/dag 10 cycli/dag op zonne-energie Openingstijd Minimaal 20s tot 90° Automatische detectie van obstakel Conform norm EN 12 453 Werkingstemperatuur -20°C tot +60°C Thermische bescherming Ja Beschermingsklasse IP 44 Geïntegreerde radio-ontvanger Ja Afstandsbedieningen: - Radiofrequentie - Bereik - Op te slaan aantal 433,42MHz, < 10 mW ~ 30m

Mogelijke aansluitingen: - Uitgang voor knipperlicht - Uitgang verlichting - Uitgang voeding accessoires - Ingang voor noodaccu - Ingang voor foto-elektrische cellen - Ingang bediening door spanningsvrij contact Knipperend, 24 V, max. 10 W max. 500 W en 230 V

• hetzij 5 spaarlampen of ledlampen

• hetzij 2 voedingseenheden voor laagspannings-ledlampen

Ja (werkt niet op accuvoeding of zonnecel)
