Marke	Somfy
Modell	SGS Essential
Produkttyp	Schwenktorantrieb für Garagentore
Verwendung	Wohnbereich
Maximale Flügelmaße	Höhe 2 m, Breite 1,25 bis 2,5 m
Maximales Flügelgewicht	250 kg
Stromversorgung	230 V ~ 50 Hz
Standby-Verbrauch	4 W
Maximalverbrauch	600 W (mit Beleuchtung)
Motortyp	24 V DC, 120 W
Maximale Manöverfrequenz	20 Zyklen/Tag (10 Zyklen/Tag bei Solarbetrieb)
Öffnungszeit	20 s mindestens bei 90°
Hinderniserkennung	Automatisch, gemäß EN 12453
Thermoschutz	Ja
Schutzart	IP44
Betriebstemperatur	-20°C bis +60°C
Integrierter Funkempfänger	Ja, 433,42 MHz, Reichweite ~30 m
Anzahl speicherbarer Fernbedienungen	16
Funktionen	Vollöffnung, Fußgängeröffnung, automatische Schließung, Notstopp
Optionales Zubehör	Lichtschranken, Blinkleuchte, Notbatterie, Außenantenne, Schlüsselkontakt, Bereichsbeleuchtung, Solarversorgung
Sicherheit	Integrierte Öffnungsanschläge, manuelle Entriegelung, Hinderniserkennung
Wartung	Monatliche Überprüfung, Reinigung der Optiken, Batteriewechsel der Fernbedienungen
Ersatzteile	Ausschließlich Original-Somfy-Ersatzteile verwenden
Reparierbarkeit	Somfy-Kundendienst kontaktieren

Häufig gestellte Fragen - SGS Essential SOMFY

Wie programmiere ich eine zusätzliche Fernbedienung?

Drücken Sie 2 Sekunden lang die Taste der Steuerelektronik, die Anzeige leuchtet auf. Legen Sie die Fernbedienung auf das Ziel und drücken Sie kurz die gewünschte Taste. Die RADIO-Anzeige leuchtet auf und erlischt. Die Fernbedienung ist für die Vollöffnung gespeichert.

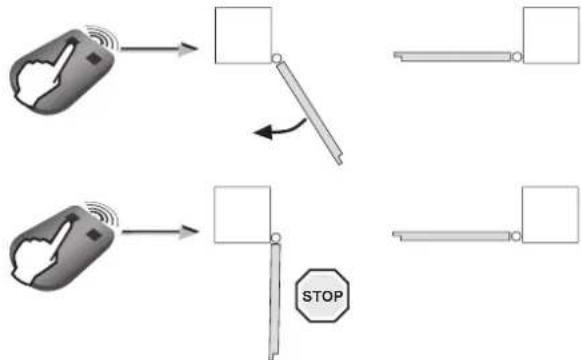

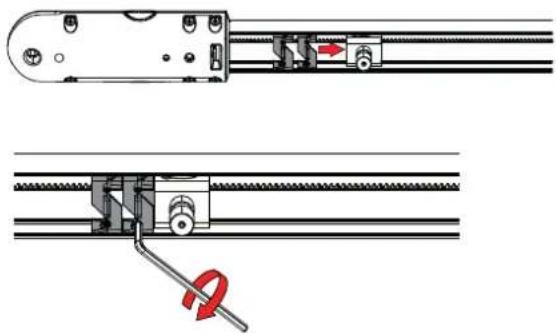

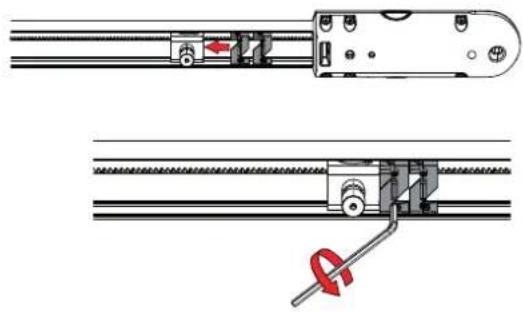

Wie stelle ich den Öffnungsanschlag ein?

Schalten Sie die Spannung ein und öffnen Sie mit der Fernbedienung den Flügel in die gewünschte Position. Ziehen Sie den integrierten Öffnungsanschlag mit einem 3-mm-Inbusschlüssel bis zum Kontakt an, dann 2 weitere Umdrehungen. Wiederholen Sie dies für den anderen Flügel.

Was tun, wenn sich das Tor am Ende des Schließvorgangs wieder öffnet?

Lockern Sie die Befestigungslaschen der Zylinder an den Flügeln und verschieben Sie sie leicht zur Tormitte. Dadurch wird die Hinderniserkennung angepasst.

Wie entriegle ich das Tor manuell bei einer Störung?

Entriegeln Sie das Entriegelungsteil an jedem Zylinder und nehmen Sie den Zylinder aus der Flügelbefestigungslasche. Das Tor kann dann manuell bewegt werden.

Kann ich eine Notbatterie installieren?

Ja, eine Notbatterie ist als Option erhältlich. Sie gewährleistet etwa 10 kontinuierliche Zyklen oder 24 Stunden Standby. Der Anschluss erfolgt an den BATT-Klemmen des Steuergeräts.

Ist der Antrieb mit einer Solarversorgung kompatibel?

Ja, eine Solarversorgung ist als Option erhältlich. Achtung: Niemals gleichzeitig Netz- und Solarversorgung anschließen. Im Solarmodus sind die kabelgebundenen Steuerungen deaktiviert, nur die Fernbedienungen und Sicherheitszubehör bleiben aktiv.

Wie oft wird die Wartung empfohlen?

Überprüfen Sie monatlich den Zustand der Kabel und der Montage und testen Sie die Hinderniserkennung mit einem 50 mm großen Gegenstand. Reinigen Sie regelmäßig die Optiken der Lichtschranken, falls vorhanden.

Wie wechsle ich die Batterie der Fernbedienung?

Bei Fernbedienungen mit 2 oder 4 Tasten entfernen Sie den Clip, heben Sie die Abdeckung mit einem Schraubendreher an, ersetzen Sie die Batterie durch eine CR2430 oder CR2032. Beim Modell mit 3 Tasten schrauben Sie die Rückseite ab, ersetzen Sie die Batterie und schrauben Sie sie wieder zu.

Welche Sicherheitseinrichtungen sind enthalten?

Integrierte automatische Hinderniserkennung (kehrt die Bewegung beim Schließen um), integrierte Öffnungsanschläge, Stopp beim Öffnen. Lichtschranken und eine Blinkleuchte werden für optimale Sicherheit empfohlen.

Was tun, wenn die Anzeige des Steuergeräts 3 Mal blinkt?

Dies weist auf einen Defekt der Lichtschranken hin. Überprüfen Sie, ob kein Hindernis sie blockiert, ob sie korrekt ausgerichtet und verkabelt sind. Wenn sie absichtlich abgeklemmt wurden, deaktivieren Sie die automatische Schließung über das angegebene Verfahren.

BEDIENUNGSANLEITUNG SGS Essential SOMFY

10 cm mini

50 cm mini

Solution :

10 cm mini

50 cm mini

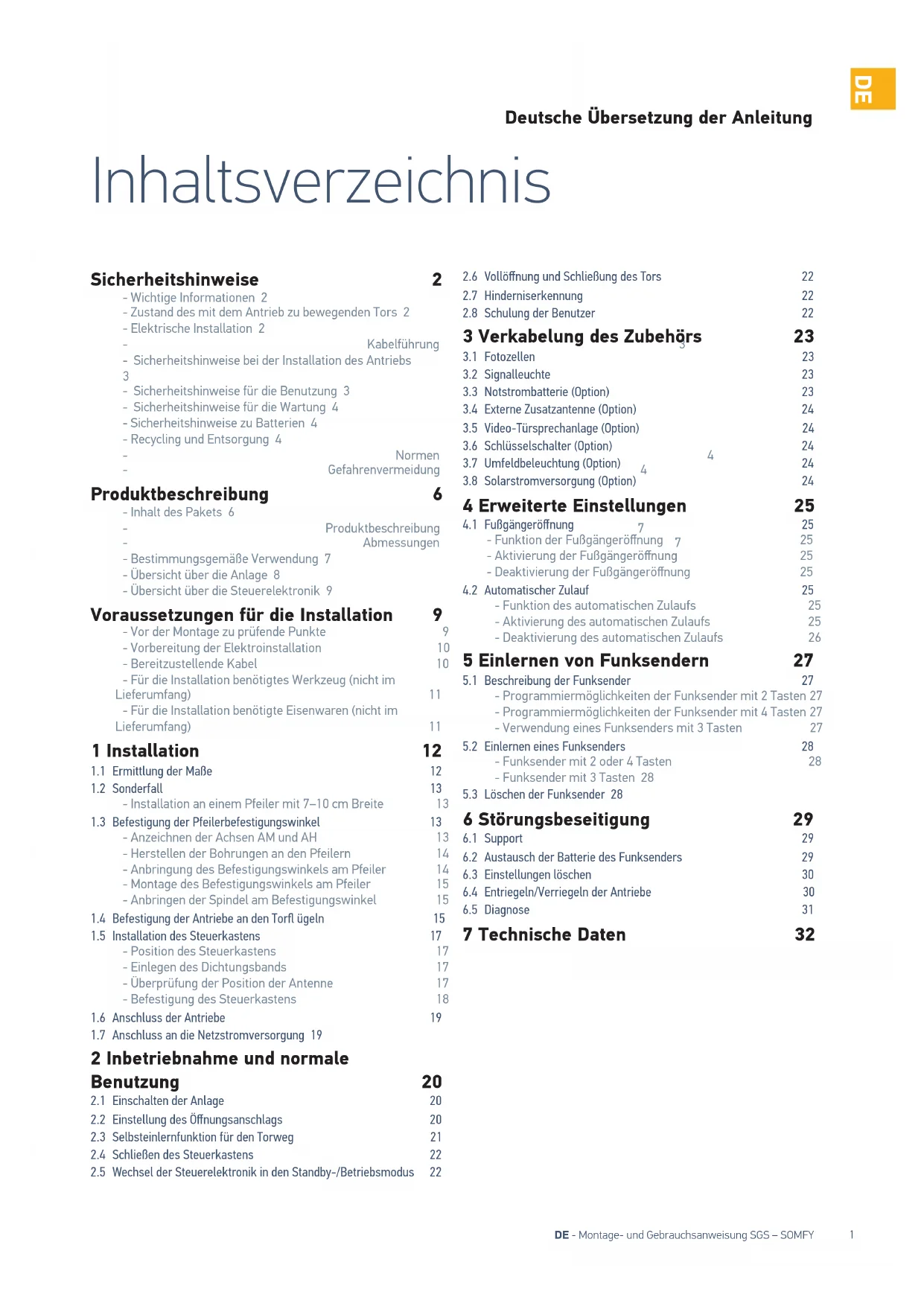

Wichtige Informationen 2

- Zustand des mit dem Antrieb zu bewegenden Tors 2

- Elektrische Installation 2

Kabelführung

- Sicherheitshinweise bei der Installation des Antriebs

3

- Sicherheitshinweise für die Benutzung 3

- Sicherheitshinweise für die Wartung 4

- Sicherheitshinweise zu Batterien 4

- Recycling und Entsorgung 4

-

Normen

Gefahrenvermeidung

Produktbeschreibung

6

- Inhalt des Pakets 6

Produktbeschreibung

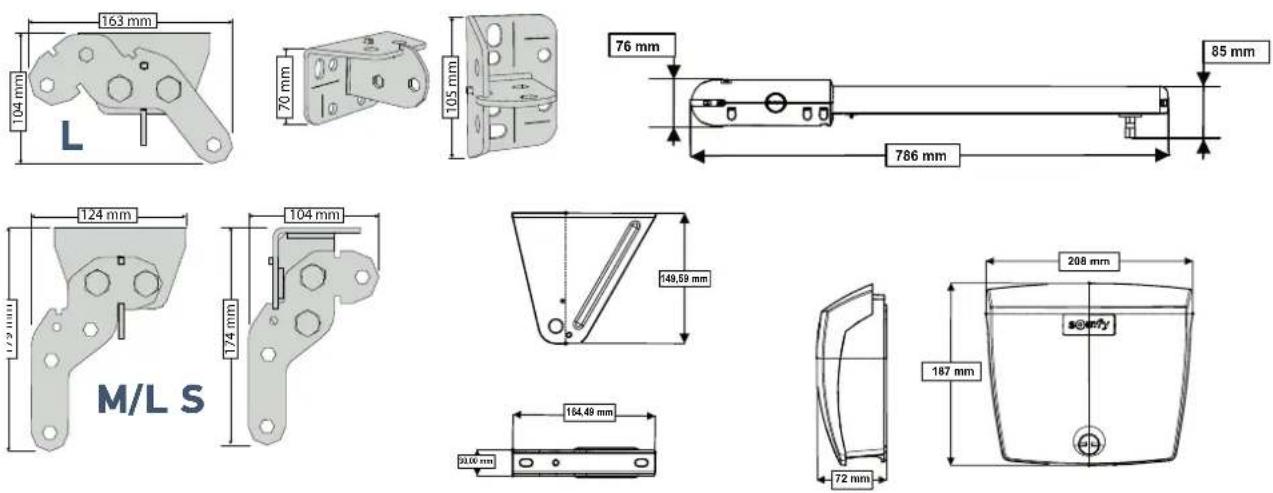

Abmessungen

- Bestimmungsgemäße Verwendung 7

- Übersicht über die Anlage 8

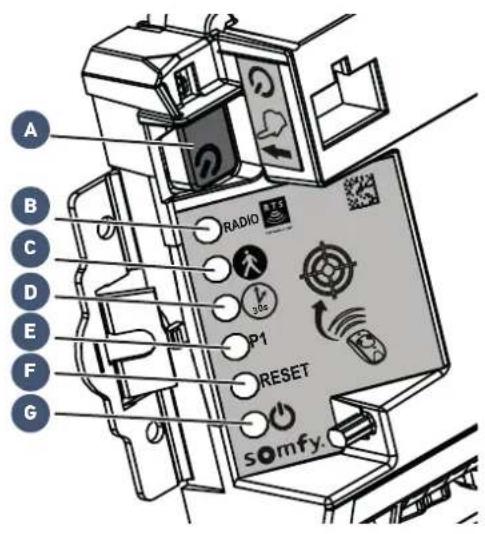

- Übersicht über die Steuerelektronik 9

Voraussetzungen für die Installation 9

- Vor der Montage zu prüfende Punkte 9

- Vorbereitung der Elektroinstallation 10

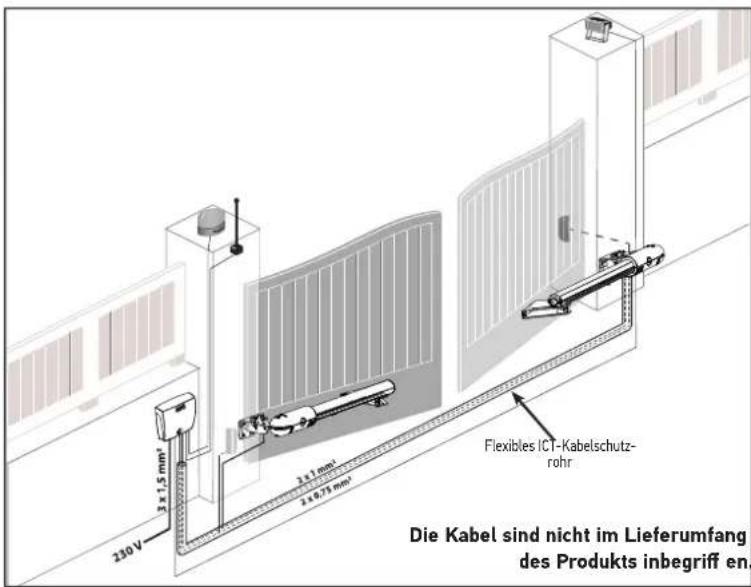

- Bereitzustellende Kabel 10

- Für die Installation benötigtes Werkzeug (nicht im Lieferumfang) 11

- Für die Installation benötigte Eisenwaren (nicht im Lieferumfang) 11

1 Installation

12

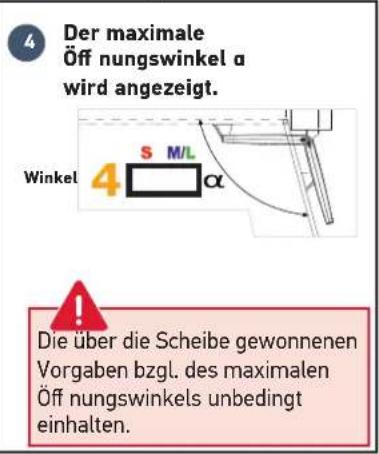

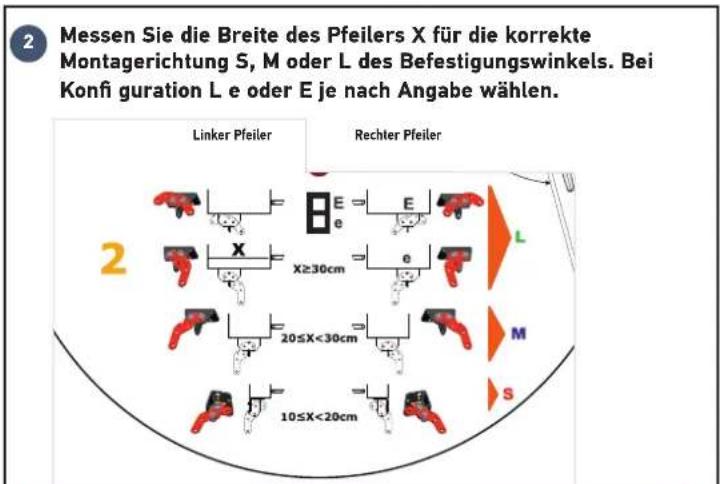

1.1 Ermittlung der Maße 12

1.2 Sonderfall 13 - Installation an einem Pfeiler mit 7–10 cm Breite 13

1.3 Befestigung der Pfeilerbefestigungswinkel 13

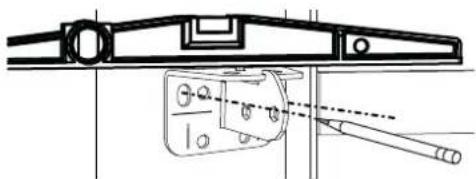

- Anzeichnen der Achsen AM und AH 13

- Herstellen der Bohrungen an den Pfeilern 14

- Anbringung des Befestigungswinkels am Pfeiler 14

- Montage des Befestigungswinkels am Pfeiler 15

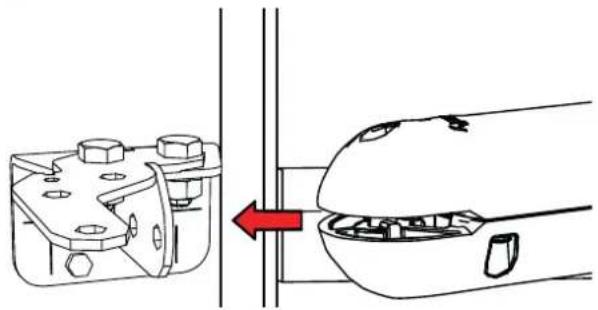

- Anbringen der Spindel am Befestigungswinkel 15

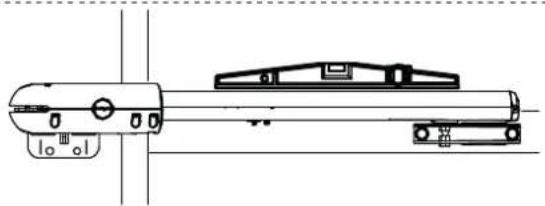

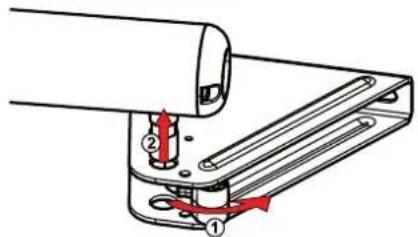

1.4 Befestigung der Antriebe an den Torfl ügeln 15

1.5 Installation des Steuerkastens 17

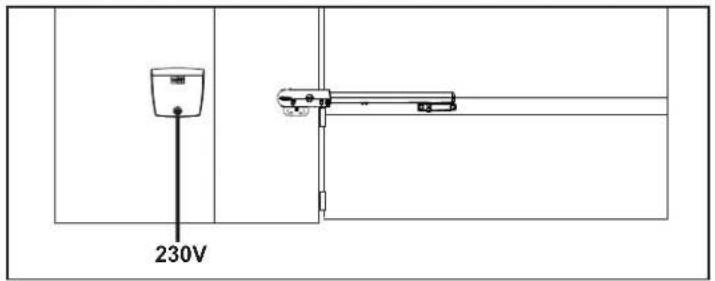

Position des Steuerkastens 17

- Einlegen des Dichtungsbands 17

- Überprüfung der Position der Antenne 17

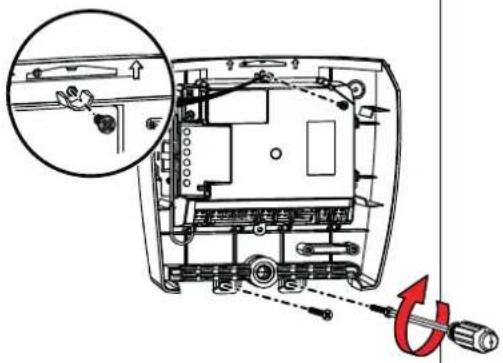

- Befestigung des Steuerkastens 18

1.6 Anschluss der Antriebe 19

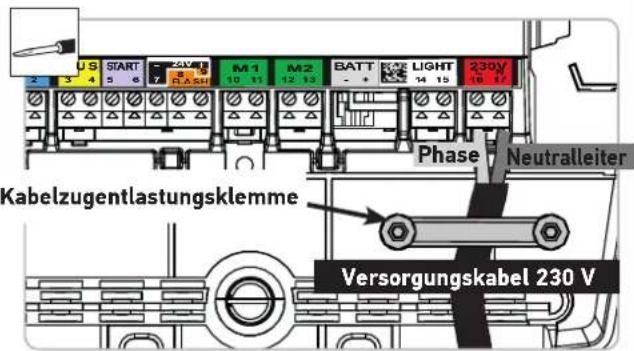

1.7 Anschluss an die Netzstromversorgung 19

2 Inbetriebnahme und normale

20

Benutzung

2.1 Einschalten der Anlage 20

2.2 Einstellung des Öffnungsanschlags 20

2.3 Selbsteinlernfunktion für den Torweg 21

2.4 Schließen des Steuerkastens 22

2.5 Wechsel der Steuerelektronik in den Standby-/Betriebsmodus 22

2.6 Vollöffnung und Schließung des Tors 22

2.7 Hinderniserkennung 22

2.8 Schulung der Benutzer 22

3 Verkabelung des Zubehörs 23

3.1 Fotozellen 23

3.2 Signalleuchte 23

3.3 Notstrombatterie (Option) 23

3.4 Externe Zusatzantenne (Option) 24

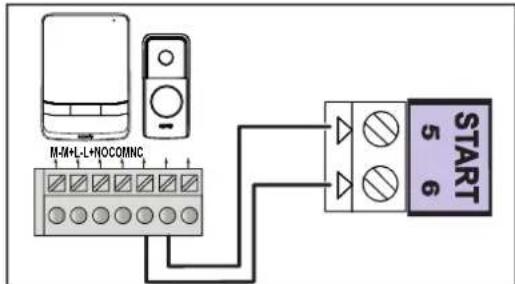

3.5 Video-Türsprechanlage (Option) 24

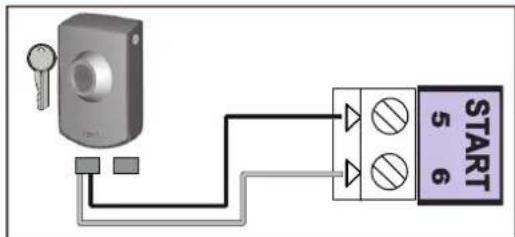

3.6 Schlüsselschalter (Option) 24

3.7 Umfeldbeleuchtung (Option) 24

3.8 Solarstromversorgung (Option) 24

4 Erweiterte Einstellungen 25

4.1 Fußgängeröffnung 7 25

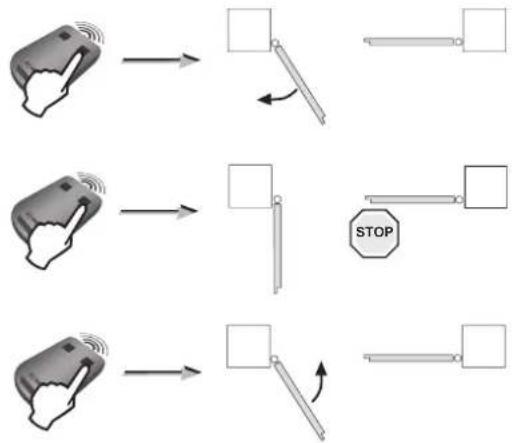

- Funktion der Fußgängeröffnung 7 25

- Aktivierung der Fußgängeröffnung 25

- Deaktivierung der Fußgängeröffnung 25

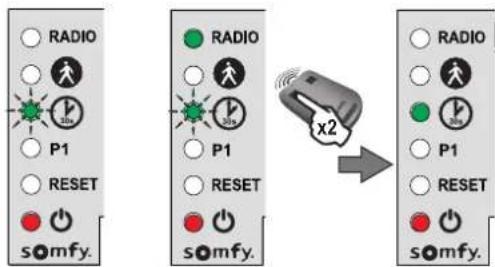

4.2 Automatischer Zulauf 25

- Funktion des automatischen Zulaufs 25

- Aktivierung des automatischen Zulaufs 25

- Deaktivierung des automatischen Zulaufs 26

5 Einlernen von Funksendern 27

5.1 Beschreibung der Funksender 27

- Programmiermöglichkeiten der Funksender mit 2 Tasten 27

- Programmiermöglichkeiten der Funksender mit 4 Tasten 27

- Verwendung eines Funksenders mit 3 Tasten 27

5.2 Einlernen eines Funksenders 28

- Funksender mit 2 oder 4 Tasten 28

- Funksender mit 3 Tasten 28

5.3 Löschen der Funksender 28

6 Störungsbeseitigung 29

6.1 Support 29

6.2 Austausch der Batterie des Funksenders 29

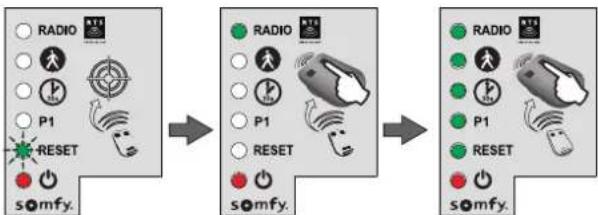

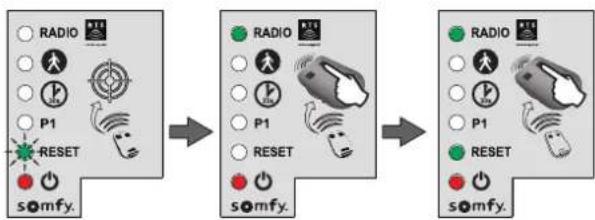

6.3 Einstellungen löschen 30

6.4 Entriegeln/Verriegeln der Antriebe 30

6.5 Diagnose 31

7 Technische Daten 32

>Sicherheitshinweise

Dieses Symbol weist auf eine Gefahr hin, deren verschiedene Gefährdungsgrade nachstehend beschrieben sind.

GEFAHR

Weist auf eine Gefahr hin, die sofort zu schweren bis tödlichen Verletzungen führt.

WARNUNG

Weist auf eine Gefahr hin, die zu schweren bis tödlichen Verletzungen führen kann.

VORSICHT

Weist auf eine Gefahr hin, die zu leichten bis mittelschweren Verletzungen führen kann.

ACHTUNG

Weist auf eine Gefahr hin, die das Produkt beschädigen oder zerstören kann.

WARNUNG

WARNHINWEIS - Wichtige Sicherheitshinweise. Für die Gewährleistung der Sicherheit von Personen ist es wichtig, dass diese Hinweise befolgt werden, da es bei unsachgemäßer Installation zu schweren Verletzungen kommen kann. Bewahren Sie diese Sicherheitshinweise gut auf. Der Monteur muss unbedingt alle Benutzer unterweisen, um eine sichere Verwendung des Antriebs gemäß den Anweisungen der Bedienungsanleitung zu gewährleisten. Die Anleitungen müssen dem Endbenutzer übergeben werden.

Wichtige Informationen

Dieses Produkt ist ein Antrieb für ein Torfl ügeltor im Wohnbereich gemäß Norm EN 60335-2-103, mit der es konform ist. Zweck dieser Anleitung ist es, die Anforderungen der genannten Normen zu erfüllen und somit die Sicherheit von Sachen und Personen zu gewährleisten.

WARNUNG

Jede Verwendung des Produkts für Anwendungen, die nicht in dieser Anleitung beschrieben sind, ist untersagt (siehe Abschnitt „Bestimmungsgemäße Verwendung“ der Anleitung). Die Verwendung von Zubehör oder Komponenten, die nicht von Somfy genehmigt sind, ist untersagt, da in einem solchen Fall nicht für die Sicherheit der Personen garantiert werden kann.

Somfy kann nicht für Schäden haft bar gemacht werden, die auf die Nichtbefolgung der Hinweise in dieser Anleitung zurückzuführen sind.

Wenn bei der Installation des Antriebs Fragen auft auchen und für alle weiterführender Informationen steht die Internetseite www.somfy.com zur Verfügung. Diese Anleitung kann im Falle von Änderungen der Normen oder des Antriebs jederzeit geändert werden.

▶ Zustand des mit dem Antrieb zu ewegenden Tors

Stellen Sie vor der Installation des Antriebs sicher, dass:

• das Tor in gutem mechanischem Zustand ist.
• das Tor unabhängig von seiner Position stabil ist.
• das Tragwerk zur Aufnahme des Tors eine stabile Befestigung des Antriebs zulässt. Bei Bedarf entsprechend verstärken.
• das Tor sich von Hand mit einer Kraft von weniger als 150 N problemlos öffnen und schließen lässt.
• der auf dem Antrieb angegebene Temperaturbereich am Installationsort eingehalten wird.

ACHTUNG

Vermeiden Sie Wasserspritzer auf den Antrieb. Der Antrieb darf nicht in einer explosionsgefährdeten Umgebung installiert werden.

WARNUNG

Stellen Sie sicher, dass durch die Bewegung des angetriebenen Segments zwischen diesem und angrenzenden feststehenden Teilen aufgrund der Öffnung des angetriebenen Segments keine Gefahrenzonen entstehen können (Verletzungen durch Quetschen, Scheren oder Klemmen) oder an der Anlage entsprechend darauf aufmerksam gemacht wird (siehe „Gefahrenvermeidung“).

Befestigen Sie Schilder, die vor der Quetschgefahr warnen, dauerhaft an einem gut sichtbaren Ort oder in der Nähe eventueller fest installierter Bedienvorrichtungen.

▶ Elektrische Installation

GEFAHR

Der elektrische Anschluss muss die Normen des Landes erfüllen, in dem der Antrieb installiert wird, und muss von einem Fachmann durchgeführt werden.

GEFAHR

Die Anschlussleitung darf nur den Antrieb versorgen und muss wie folgt abgesichert sein:

- durch eine Sicherung oder einen Leistungsselbstschalter mit 10 A

- durch einen Fehlerstrom-Schutzschalter (30 mA) Die Trennung vom Stromnetzmuss alle Pole erfassen. Die Trennschalter, die die Trennung aller Pole der Spannungsversorgung der fest installierten Geräte bewirken sollen, müssen unmittelbar an die Klemmen der Spannungsversorgung angeschlossen werden. Dabei muss eine Trenndistanz der Kontakte an allen Polen vorliegen, um die vollständige Trennung unter den Überspannungsbedingungen der Kategorie III zu gewährleisten. Die Niederspannungsleitungen, die der Witterung ausgesetzt sind, müssen mindestens dem Typ H07RN-F entsprechen. Die Installation eines Blitzschutzes wird empfohlen (max. 2 kV Restspannung).

Kabelführung

GEFAHR

In der Erde verlegte Kabel müssen in einem Schutzrohr verlegt werden, dessen Durchmesser groß genug ist, um die Kabel des Antriebs und der Zubehörteile aufnehmen zu können.

Kabel, die nicht in der Erde verlegt werden, müssen in einem Kabelkanal geführt werden, der für das Überfahren mit Fahrzeugen ausgelegt ist (Teile-Nr. 2400484).

▶ Sicherheitshinweise bei der Installation des Antriebs

WARNUNG

Legen Sie vor der Montage alle Schmuckstücke ab (Armband, Kette und andere).

Tragen Sie beim Bewegen der Teile, bei Bohr- und Schweißarbeiten eine geeignete Sicherheitsausrüstung (Schutzbrille, Handschuhe, Gehörschutz etc.).

GEFAHR

Stellen Sie den Stromanschluss (Netz, Batterie oder Solar) erst nach Abschluss der Montage her.

WARNUNG

Die in diesem Kit gelieferten Bauteile dürfen auf keinen Fall verändert oder zusätzliche Komponenten verwendet werden, die nicht in dieser Anleitung vorgesehen sind.

Behalten Sie das Tor im Auge, während es sich bewegt, und halten Sie alle Personen bis zum Abschluss der Installation fern.

Der Antrieb darf nicht mit Klebstoff en befestigt werden.

WARNUNG

Die manuelle Entriegelung kann eine unkontrollierte Bewegung des Tors zur Folge haben.

Befestigen Sie das Schild mit Hinweisen zur manuellen Entriegelung dauerhaft in der Nähe des entsprechenden Betätigungsorgans.

WARNUNG

Alle fest installierten Betätigungsvorrichtungen müssen in einer Höhe von mindestens 1,5 m und im Sichtbereich des Tors, jedoch fern von beweglichen Teilen montiert werden.

Vergewissern Sie sich nach der Installation, dass:

• der Mechanismus richtig eingestellt ist.
• die Vorrichtung zur manuellen Entriegelung ordnungsgemäß funktioniert.
• der Antrieb die Richtung wechselt, wenn das Tor auf einen 50 mm großen Gegenstand auf halber Höhe des Tors stößt.

WARNUNG

Bei Automatikbetrieb oder bei einer Betätigung ohne Sichtkontakt muss eine Lichtschranke installiert werden.

Der Antrieb im Automatikbetrieb funktioniert mindestens in einer Richtung ohne absichtliche Betätigung seitens des Benutzers.

Wenn das Tor automatisch betrieben werden soll oder sich in einen öff entlichen Bereich öff net, ist in einigen Ländern die Installation einer Signalleuchte gesetzlich vorgeschrieben.

▶ Sicherheitshinweise für die Benutzung

WARNUNG

Dieser Antrieb ist zur Verwendung durch Kinder ab dem Alter von 8 Jahren und durch Personen mit eingeschränkten körperlichen, sensorischen und geistigen Fähigkeiten sowie durch Personen ohne Erfahrung oder Kenntnisse geeignet, wenn diese entsprechend beaufsichtigt oder in die sichere Anwendung des Antriebs eingewiesen werden und wenn alle etwaigen Gefahren berücksichtigt worden sind. Lassen Sie Kinder nie mit den Bedieneinrichtungen des Tors spielen. Halten Sie Funksender außer der Reichweite von Kindern. Die Reinigung und Wartung durch den Benutzer darf nicht von Kindern durchgeführt werden.

Der Schalldruckpegel des Antriebs beträgt maximal 70 dB(A). Hierbei sind Geräusche nicht berücksichtigt, die von der Struktur ausgehen, an der der Antrieb angebracht ist.

WARNUNG

Alle Benutzer müssen vom Installateur über die Verwendung des Antriebs gemäß den Vorgaben in dieser Anleitung informiert werden. Es ist unbedingt sicherzustellen, dass nicht unterwiesene Personen das Tor nicht in Bewegung setzen können.

Der Benutzer muss das Tor bei der Ausführung aller Bewegungen beobachten und Personen fernhalten, bis das Tor vollständig geöff net oder geschlossen ist.

Behindern Sie die Torbewegungen nicht absichtlich.

WARNUNG

Bei Störungen ist die Stromversorgung zu trennen. Entriegeln Sie dann umgehend den Antrieb, um Zugriff auf diesen nehmen zu können und wenden Sie sich an den Support von Somfy.

Versuchen Sie nicht, das Tor von Hand zu öffnen, wenn der Antrieb nicht entkoppelt ist. Achten Sie darauf, dass keine natürlichen Hindernisse (Äste, Steine, hohes Gras etc.) die Bewegung des Tors behindern können.

▶ Sicherheitshinweise für die Wartung

GEFAHR

Der Antrieb muss während der Reinigung, Wartung und beim Austausch von Bauteilen von der Stromversorgung getrennt sein.

WARNUNG

Prüfen Sie einmal pro Monat:

• die Anlage, um eventuelle Spuren von Verschleiß oder eine Beschädigung der Kabel und der Montage zu erkennen.
• ob der Antrieb die Richtung wechselt, wenn das Tor auf einen 50 mm großen Gegenstand auf halber Höhe des Tors stößt.

Verwenden Sie den Antrieb nicht, wenn eine Reparatur oder Einstellung erforderlich ist. Tore in schlechtem Zustand sind instand zu setzen, zu verstärken oder ggf. umzubauen.

Verwenden Sie bei Wartungs- und Reparaturarbeiten ausschließlich Originalersatzteile.

Alle technischen, elektronischen oder mechanischen Änderungen am Antrieb müssen gemäß Anweisungen des Supports von Somfy erfolgen.

Wenn die Anlage mit einer Lichtschranke und/oder einer Signalleuchte ausgestattet ist, reinigen Sie die Lichtschranke und die Signalleuchte regelmäßig.

▶ Sicherheitshinweise zu Batterien

GEFAHR

Halten Sie Batterien/Knopfbatterien/Akkus außerhalb der Reichweite von Kindern. Bewahren Sie diese an einem Ort außerhalb der Reichweite von Kindern auf. Sie können sonst von Kindern oder Haustieren verschluckt werden. Lebensgefahr! Sollte es dennoch zu einem Verschlucken kommen, wenden Sie sich unverzüglich an einen Arzt oder gehen Sie in die Notaufnahme des Krankenhauses. Achten Sie darauf, Batterien nicht kurzuschließen, in ein Feuer zu werfen oder neu aufzuladen. Hierbei besteht Explosionsgefahr.

▶ Recycling und Entsorgung

Wenn eine Batterie installiert ist, muss diese vor Entsorgung des Antriebs ausgebaut werden.

Gebrauchte Batterien der Funkhandsender oder eventuell im Antrieb installierte Batterien dürfen nicht mit dem Hausmüll entsorgt werden. Geben Sie diese bei einer Recycling-Sammelstelle ab.

Entsorgen Sie Ihren alten Antrieb nicht mit dem Hausmüll. Lassen Sie den Antrieb vom Lieferanten zurücknehmen oder nutzen Sie kommunal organisierte Möglichkeiten der getrennten Müllsammlung.

Normen

CE Somfy erklärt, dass das in dieser Anleitung beschriebene Produkt bei bestimmungsgemäßer Verwendung alle grundlegenden Anforderungen der anzuwendenden Europäischen Richtlinien erfüllt, insbesondere der Maschinenrichtlinie 2006/42/EG sowie der Funkanlagenrichtlinie 2014/53/EU.

Der vollständige Text der EG-Konformitätserklärung ist erhältlich unter der Internet-Adresse www.somfy.com/ce. Phillipe Geoff roy, Leiter Regulierung, Cluses

Gefahrenvermeidung

Gefahrenbereiche (Zonen)

Zone 2 Zone 1 Zone 3 Zone 3 Zone 2 Zone 4 Zone 4

Maßnahmen zur Eliminierung von Gefahren

ZONE 1

Gefahren durch Aufprall und

Quetschungen

Lösung:

Erfassung eines Hindernisses

durch den Antrieb

Fotozellen

Fotozellen STOP

ZONE 2

Gefahren der Verletzung der Hände durch Quetschungen

Wenn an der Installation die Gefahr einer Verletzung der Hände durch Scherbewegungen besteht, müssen Sie entweder:

• einen Abstand von mindestens 10 cm zwischen Torfl ügel und Pfeiler/Mauer vorsehen.
• oder die Ecke des Pfeilers abschrägen, ohne jedoch dessen Stabilität zu gefährden.

10 cm mini

Gefahr des Steckenbleibens und von Quetschungen

50 cm mini

Lösung:

Erfassung eines Hindernisses durch den Antrieb. Wenn die Gefahr besteht, zwischen Torfl ügeln und den entsprechenden feststehenden Teilen der Anlage stecken zu bleiben, muss ein Mindestabstand von 50 cm zwischen den Torfl ügeln und den feststehenden Teilen bleiben.

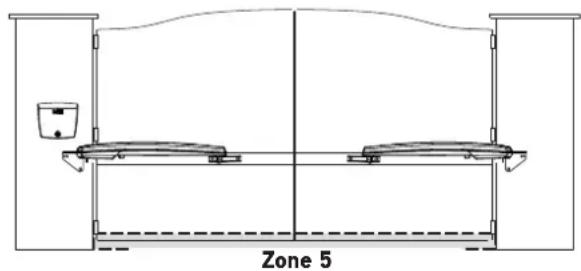

ZONE 5

Gefahr des Mitschleifens der Füße

Damit zwischen Torfl ügel und Boden keine Gefahr für die Füße besteht, muss der Abstand zwischen der Unterkante der Torfl ügel und dem Boden mindestens 12 cm oder höchstens 5 mm betragen.

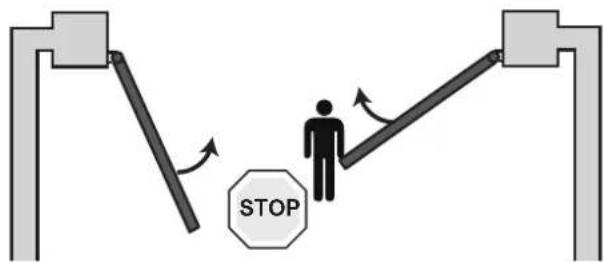

ZONE 3

Gefahr durch Aufprall

Lösung:

Erfassung eines Hindernisses durch den Antrieb.

STOP

12 cm min.

5 mm max.

▶ Inhalt des Pakets

Pos.	Bezeichnung Menge Pos.	Bezeichnung Menge
a	Spindel 24 V x2	Beutel mit Zubehör für den Ste
b	Steuerkasten		x1
c	Befestigungswinkel Pfeiler/Mauer (Winkel + Verlängerung)		x2
d	Befestigungswinkel Torflügel		x2
e	Scheibe zum Ermitteln der Maße		x1
f	Erinnerungsschild		x1
Beutel mit Zubehör für die Spindel
g	Verriegelungsteil		x2
h	Schraube Verriegelungsteil		x2
i	Achse zur Befestigung der Spindel am Befestigungswinkel Pfeiler/Mauer		x2
j	Unterlegscheibe M8x22		x4
k	Unterlegscheibe Befestigungswinkel Pfeiler/Mauer		x4
l	Mutter Befestigungswinkel Pfeiler/Mauer		x4
m	Schraube Befestigungswinkel Pfeiler/Mauer		x4

erkasten
n	Batteriehalterung	x1
o Dichtungsband	x1
p	Schraube für Steuerkastenabdeckung	x1
q	Schlüssel zum Öffnen der Steuerkastenabdeckung	x1
r	Befestigungswinkel zur Wandbefestigung	x1
s	Schraube zur Befestigung des Steuerkastens am Befestigungswinkel	x1
t	Kabelzugentlastungsklemme	x1
u	Schraube für Kabelzugentlastungsklemme	x2

Produktbeschreibung

Abdeckung des Steuerkastens Befestigungswinkel Pfeiler/Mauer Achse Befestigungswinkel/ Spindel Schraube Abdeckung 24V Schraube Befestigungswinkel Schraube Abdeckung Spindel Mitnehmerbolzen Befestigung Torflügel Schraube Verriegelungsteil Verriegelungsteil Befestigungswinkel Dichtungsband Steuerelektronik Kabelzugentlastungsklemme Schraube für Kabelzugentlastungsklemme

▶ Abmessungen

163 mm 104 mm L 70 mm 105 mm 76 mm 85 mm 786 mm 124 mm 104 mm 174 mm M/L S 149,59 mm 208 mm 187 mm 210 mm 164,49 mm 72 mm

▶ Bestimmungsgemäße Verwendung

Diese Automatikvorrichtung wurde zum Antrieb von zweiflügeligen Toren für Privatgrundstücke entwickelt.

Maße und Gewicht der Torflügel

	SGS LINE	SGS ESSENTIAL
Max. Gewicht/Flügel (P)	200 kg	250 kg
Max. Höhe/Flügel (H)	2 m	2 m
Min./max. Breite/Flügel (L)	1,25 / 2 m	1,25 / 2,5 m

H L P

In Abhängigkeit vom Typ des Tors (mit oder ohne Durchbrüche) und den Witterungsbedingungen (starker Wind) müssen diese Höchstwerte möglicherweise nach unten korrigiert werden (siehe nachstehende Tabelle).

Maße und Gewicht der mit dem Antrieb zu bewegenden Torfl ügel in Abhängigkeit von der Windstärke

Windstärke Wirkung Produkt SGS LINE SGS ESSENTIAL
≥ 80 km/h Gehen gegen den Wind ist unmöglich. Min./max.		Max. Gewicht	1,25 /1,5 m200 kg	1,25 /1,5 m250 kg
< 80 km/h> 40 km/h	Äste der Bäume werden bewegt.		Min./max. BreiteMax. Gewicht	1,25 / 2 m200 kg
			Min./max. BreiteMax. Gewicht	1,25 / 1,5 m200 kg
≤ 40 km/h Sand wird aufgewirbelt.		Min./max. BreiteMax. Gewicht	1,25 / 2 m200 kg	1,25 / 2,5 m250 kg

Gittertor

Teilweise vergittertes Tor Geschlossenes Tor

▶ Übersicht über die Anlage

Pos.	Bezeich
A	Umfeldbeleuchtung* E Externe Zusatzantenne*
B Video-Türsprechanlage* F Signalleuchte
C Schlüsselschalter* G Antriebe
D	Fotozellen

	Pos.
H	Steuerkasten

*Optionales Zubehör

Übersicht über die Steuerelektronik

Pos.	Bezeichnung Funktion
A	Taste	Wechsel der Steuerelektronik in den Betriebsmodus
B	LED FUNK	Leuchtet auf, wenn die Steuerelektronik einen Funkbefehl erhält
C	LED	Leuchtet bei Aktivierung/Deaktivierung der Fußgängeröff nung auf
D	LED	Ein	Der automatische Zulauf des Tors ist aktiviert.
		Aus	Der automatische Zulauf des Tors ist nicht aktiviert.
		Blinkt	Der Parameter „Automatischer Zulauf“ ist ausgewählt.
E	LED P1 Nicht belegt
F	LED RESET	Ein	Es werden entweder nur die Einstellungen oder die Einstellungen und die Funksender gelöscht.
		Blinkt	Die Funktion zum Löschen der Einstellungen und der Funksender ist ausgewählt.
G	LED	Ein	Der Antrieb funktioniert ordnungsgemäß – die Steuerelektronik ist im Betriebsmodus.
		Aus	Der Antrieb funktioniert ordnungsgemäß – die Steuerelektronik ist im Standbymodus.
		Blinkt siehe	„Diagnose“, Seite 31

Voraussetzungen für die Installation

▶ Vor der Montage zu prüfende Punkte

Tor

Das Tor ist in gutem Zustand: Es lässt sich ohne übermäßigen Kraftaufwand öffnen und schließen. Es bleibt auf seinem gesamten Weg horizontal. Es öff net auf das Grundstück.

Befestigungswinkel Verstärkungsschiene

Verstärkungsschienen

Diese Antriebe müssen an den horizontalen Verstärkungen der Torfl ügel befestigt werden, die sich im Idealfall auf einem Drittel der Höhe des Tors befinden. Wenn keine Verstärkungen vorhanden sind, müssen Montageplatten aus Metall mit einer Stärke von ca. 4 mm angebracht werden.

Schließanschläge am Boden

Der Schließweg des Tors muss von Anschlägen begrenzt werden, die fest am Boden verankert sind.

Die Öff nungsanschläge sind in den Antrieb integriert (siehe „Einstellung des Öff nungsanschlags“, Seite 21).

Hinweis: Im Sonderfall von Pfeilern mit einer Breite zwischen 7 und 10 cm können die integrierten Öff nungsanschläge nicht verwendet werden. Es sind am Boden befestigte Anschläge erforderlich.

Mechanisches Schloss

Wenn das Tor mit einem mechanischen Schloss ausgerüstet ist, muss dieses entfernt werden.

Pfeiler

Die Pfeiler müssen standfest und mindestens 7 cm breit sein. Bei kleinen Pfeilern müssen diese verpflichtend verstärkt werden, indem Beton eingebracht wird, um eine bessere Standfestigkeit und Sicherung sicherzustellen.

Es wird davon abgeraten, den Winkel bündig mit der Pfeilerkante zu montieren: Die Kante könnte abplatzen.

▶ Vorbereitung der Elektroinstallation

Bereitzustellende Kabel

• Netzstromversorgung: Kabel 3 x 1,5 mm ^2 oder 3 x 2,5 mm ^2 zur Installation im Außenbereich (min. Typ H07RN-F).
• Verbindung zwischen den beiden Motoren: Kabel 2 x 1 mm²; einen IP55-Schaltkasten zum Schutz der Verbindung zwischen dem Kabelausgang am Antrieb und der Verlängerung vorsehen, die zum Steuerkasten verläuft.
• Anschluss der Fotozellen: Kabel 2 x 0,75 mm ^2 .

Sehen Sie einen Kabelkanal für das Netzstromkabel vor. Beachten Sie dabei die in Ihrem Land geltenden elektrischen Normen.

Kabel zum Antrieb

Verlängerung zum Steuerkasten

220 V 3 x 1,5 mm² 2 x 1 mm 2 x 0,75 mm² Flexibles ICT-Kabelschutz-rohr Die Kabel sind nicht im Lieferumfang des Produkts inbegriff en.

Kabelführung

• In der Erde verlegte Kabel müssen in einem Schutzrohr verlegt werden, dessen Durchmesser groß genug ist, um alle Kabel aufnehmen zu können.
• Eine 230-V-Leitung so nahe wie möglich zum Montageort des Steuerkastens verlegen.

▶ Bereitzustellende Kabel

Wenn die Verlegung im Erdreich nicht möglich ist, sollten Sie einen Kabelkanal verwenden, der für das Überfahren mit Fahrzeugen geeignet ist (Teile-Nr. 2400484).

Näheres zur Verkabelung siehe „Verkabelung des Zubehörs“, Seite 23.

ANT 1 2 BUSB 3 4 BSTSRT 5 6 - 24V + 8 9 FLASH M1 11 M2 131 BATT 10401212 LIGHT 14 15 230V L N 230-V-Netzstrom- versorgung

Für die Installation benötigtes Werkzeug (nicht im Lieferumfang)

PH PZ2 13 17 19 13 17 19

Für die Installation benötigte Eisenwaren (nicht im Lieferumfang)
Diese Angaben sind unverbindlich.

Zur Befestigung von... Menge
BEFESTIGUNGSWINKELN AN DEN PFEILERN/MAUERN
		Schrauben, die für das Material von Pfeiler/Mauer geeignet sind (Schrauben, Stift e, Zement...):- Durchmesser: 8 bis 10 mm- Sechskantkopf	6
		Unterlegscheiben:- Innendurchmesser: 8 bis 10 mm- Außendurchmesser: 16 bis 20 mmMuttern:- Sechskant: 13 mm (Schraube 8 mm) / 17 mm (Schraube 10 mm)	6
BEFESTIGUNGSWINKELN AN DEN TORFLÜGELN
		Schrauben, die für das Material der Verstärkungsschienen der Torflügel geeignet sind:- Durchmesser: 8 mm- für die Dicke der Verstärkungsschienen der Torfl ügel geeignete Länge	6
		Mitgelieferte Unterlegscheiben- Innendurchmesser: 8 mm- Außendurchmesser: 22 mm	6
STEUERKASTEN
		Schrauben, die für das Material von Pfeiler/Mauer geeignet sind- Schraubendurchmesser: 3,5 bis 4,5 mm - Senk- oder Flachrundschrauben- Dübel Typ „S“ für Beton: S5, S6 oder S8	4

1.1 Ermittlung der Maße

Der Scheibe (e) die Maße entnehmen, um die Position der Antriebe an den Pfeilern festzulegen.

Hinweis: Bei den Maßen wird davon ausgegangen, dass Flügel und Angeln in einer Ebene liegen.

Erinnerung: Zwischen den Torflügeln und den feststehenden Bestandteilen der Toranlage mindestens 50 cm Abstand halten (siehe „Gefahrenvermeidung“ Seite 5).

1 Maß A abmessen. Das gemessene Maß A auf die Scheibe übertragen. A cm 1 ACHTUNG Die Maße werden nicht für Torft ügel > 2 m empfohlen. 3 Maß B ermitteln. somfy 2 X≥30cm 20≤X<30cm 10≤X<20cm E e E L S M L cm B O 4 S M/L S 2 M S

2 Messen Sie die Breite des Pfeilers X für die korrekte Montagerichtung S, M oder L des Befestigungswinkels. Bei Konfi guration L e oder E je nach Angabe wählen. Linker Pfeiler Rechter Pfeiler 2 X ≥30cm 20≤X<30cm 10≤X<20cm L M S

Oben und unten am Befestigungswinkel auf die Montagerichtung achten.

Richtung korrekt

Richtung falsch

Der maximale Öff nungswinkel a wird angezeigt. Winkel 4 S M/L α Die über die Scheibe gewonnenen Vorgaben bzgl. des maximalen Öff nungswinkels unbedingt einhalten.

Empfehlung: Maß A ist negativ.

Wenn das Maß A negativ ist, befin det sich das Torscharnier vor dem Pfeiler. Wir empfehlen die Nutzung eines Einsatzes, der dafür sorgt, dass der Befestigungswinkel der Spindel sich auf der Achse des Torscharniers befin det und Maß A gleich 0 cm ist.

▶ Installation an einem Pfeiler mit 7–10 cm Breite

VORAUSSETZUNGEN:

• Die integrierten Öffnungsanschläge können nicht verwendet werden: Es müssen verpflichtend Öffnungsanschläge am Boden angebracht werden.
• Der Antriebs-Befestigungswinkel muss zugeschnitten werden:

A B Max.	Öff nungswinkel Kommentar
3,5 cm 10 cm 90 Empfohlene Konfi guration
3,5 cm 10 cm 100		Die Konfi guration ist möglich, bedeutet aber:• Gefahr von Rütteln beim Schließen des Tors.• Schlechtes Halten beim Öffnen.

1.3 Befestigung der Pfeilerbefestigungswinkel

▶ Anzeichnen der Achsen AM und AH

1. Das Maß B auf dem Pfeiler ab der Scharnierachse markieren und eine vertikale Achse AM auf dem Pfeiler anzeichnen.
2. In Höhe der Mitte der Verstärkungsschiene die horizontale Achse AH am Pfeiler anzeichnen.

Nachkontrolle vor dem nächsten Schritt Haben Sie die Achsen AM und AH korrekt angezeichnet?

AM B AH

▶ Herstellen der Bohrungen an den Pfeilern

1
Konfi guration M oder L

AM AH

Die Markierungen auf dem Winkel mit der Achse AH in eine Flucht bringen und den Rand des Winkels an der Achse AM ausrichten.

Hinweis: Die am Winkel angezeichneten Markierungen müssen durch die Langlöcher sichtbar sein.

Oben und unten am Befestigungswinkel auf die Montagerichtung achten.

Korrekte Richtung

Falsche Richtung

Konfi guration S

AM AH-

Die Markierung auf dem unteren Teil des Winkels mit der Achse AH in eine Flucht bringen und den Rand des Winkels an der Achse AM ausrichten.

2

Darauf achten, dass der Winkel horizontal ist, und dann die Befestigungslöcher des Winkels markieren.

Hinweis: Die 2 Langlöcher für Betonpfeiler oder die 4 Rundlöcher für Metall-/Aluminiumpfeiler verwenden.

3

An den markierten Stellen 2 bzw. 4 Löcher in jeden Pfeiler bohren (siehe Seite 11 für Informationen zum Bohrdurchmesser).

▶ Anbringung des Befestigungswinkels am Pfeiler

1

Den Winkel je nach Konfi guration (S, M, L) gemäß der Scheibe mit geeigneten Schrauben für die Befestigung am Pfeiler anbringen.

2

Die Höhe des Winkels überprüfen. Bei Bedarf nachziehen.

Nachkontrolle vor dem nächsten Schritt

Haben Sie geprüft, ob die Winkel genau horizontal sitzen?

▶ Montage des Befestigungswinkels am Pfeiler

Den Befestigungswinkel je nach der Konfiguration montieren, die mit der Scheibe ermittelt wurde (siehe Seite 12).

Konfi guration L - E	L - e M S
Linker Pfeiler
Rechter Pfeiler

Anbringen der Spindel am Befestigungswinkel

1

Die Spindel am Befestigungswinkel anbringen. Mit der Achse (i) blpckieren.

2

1.4 Befestigung der Antriebe an den Torfl ügeln

!

Die Spindel nie in Betrieb nehmen, bevor die Befestigung am Flügel ganz abgeschlossen ist. Andernfalls wird die Einstellung der inneren Anschläge verstellt und Fehlfunktionen können die Folge sein.

1

Das Verriegelungsteil (g) mit Hilfe der Schraube (h) am Torbefestigungswinkel (d) befestigen.

2

Die Spindel am Befestigungswinkel des Flügels anbringen. Das Verriegelungsteil am Mitnehmerbolzen einrasten, um ihn zu fi xieren.

3

In geschlossener Position müssen die Flügel gut am Schließanschlag am Boden und die Spindel am integrierten Anschlag anliegen.

4

Den Befestigungswinkel für den Flügel an der Verstärkungsschiene der Flügel positionieren. Prüfen, ob die Spindel genau horizontal sitzt.

5

Die Seiten des Befestigungswinkels für die Flügel entsprechend markieren.

6

Das Verriegelungsteil ausrasten und die Spindel vom Spindelbefestigungswinkel abnehmen.

7

Den Befestigungswinkel des Flügels erneut in Position bringen und dann die Befestigungslöcher in der Mitte der Langlöcher markieren.

8

An beiden Flügeln Bohrungen mit Durchmesser 8 herstellen.

9

Den Spindelbefestigungswinkel an den beiden Punkten an den Flügeln befestigen. Hierfür Schrauben verwenden, die für das Material der Verstärkungsschienen geeignet sind, und die mitgelieferten Unterlegscheiben (j).

10

Die mitgelieferten Unterlegscheiben (j) sind auf jeden Fall zu montieren.

Die Spindel anbringen. Das Verriegelungsteil am Mitnehmerdorn einrasten, um ihn zu fi xieren.

Nachkontrolle vor dem nächsten Schritt Haben Sie überprüft, ob die Spindel ganz horizontal sitzt?

1.5 Installation des Steuerkastens

▶ Position des Steuerkastens

Das Gehäuse muss auf der Seite an der Wand oder einem Pfeiler angebracht werden, an der die Spannungsversorgung ankommt.

230V

Einlegen des Dichtungsbands

Das Dichtungsband (o) oben in den Steuerkasten einlegen.

Überprüfung der Position der Antenne

Damit die Antenne optimal funktioniert, muss sie korrekt ausgerichtet sein.

Den Antennendraht keinesfalls abschneiden.

Antenne

▶ Befestigung des Steuerkastens

1			Den Befestigungswinkel des Steuerkastens (r) am Pfeiler/ an der Mauer positionieren.Die horizontale Position überprüfen, indem Sie an der vorgesehenen Position mit der Wasserwaage nachmessen.Die Befestigungspunkte des Befestigungswinkels markieren.
2			Den Befestigungswinkel entfernen und die Löcher in Pfeiler/ Mauer bohren. Der Bohrdurchmesser ist von dem für die Befestigung verwendeten Schraubentyp abhängig (siehe Seite 11).
3			Den Befestigungswinkel an Pfeiler/Mauer anbringen.
4			Das Unterteil des Steuerkastens anbringen, um die 2 Befestigungspunkte unten am Steuerkasten zu markieren.
5			Das Unterteil des Steuerkastens entfernen und dann die Löcher in Pfeiler/Mauer bohren. Der Bohrdurchmesser ist von dem für die Befestigung verwendeten Schraubentyp abhängig (siehe Seite 11).
6			Das Unterteil des Steuerkastens an Pfeiler/Mauer anbringen: 1 Schraube (s) zur Befestigung des Kastens am Winkel und + 2 Schrauben zur Befestigung des Kastens an Pfeiler/Mauer.

1.6 Anschluss der Antriebe

i

Der Antrieb M1 bewegt den Torfl ügel, der:

• sich zuerst öffnet und als letzter schließt,
• als Fußgängeröff nung dient.

1

Bei geschlossenem Tor festlegen, welcher Torfl ügel sich zuerst öff nen soll.

Dieser Torfl ügel wird von Antrieb M1 bewegt.

2

Die Antriebe entsprechend den Angaben in untenstehender Tabelle anschließen.

Das Kabel des Antriebs anschließen ...		an Klemme ...
M1	Blau 10
	Braun 11
M2	Blau 12
	Braun 13

M1 10 11 M2 12 13 BAT LASH

1.7 Anschluss an die Netzstromversorgung

!

Führen Sie die folgenden Arbeiten zu Ihrer eigenen Sicherheit nur bei nicht angeschlossener Stromversorgung aus.

Verwenden Sie ein Kabel 3 x 1,5 mm² zur Installation im Außenbereich (min. Typ H07RN-F).

Verwenden Sie unbedingt die mitgelieferte Zugentlastungsklemme. Für alle Niederspannungskabel sicherstellen, dass sie einer Zugbelastung von 100 N standhalten.

Sicherstellen, dass die Leiter bei Anwendung dieser Zugbelastung nicht bewegt werden.

1

4 cm Phase Neutralleiter Versorgungskabel 230 V

An einem 3 x 1,5 mm ^2 -Kabel, 2 Drähte von 4 cm vorbereiten (Phase und Neutralleiter).

2

U S START 250V M 1 M 2 BATT LIGHT 230V 2 3 4 5 6 7 RASH 10 11 12 13 - + 14 15 16 17 Kabelzugentlastungsklemme Phase Neutralleiter Versorgungskabel 230 V

• Phase und Neutralleiter an den Klemmen 16 und 17 anschließen (rotes Schild „230 V“).
• Das Versorgungskabel 230 V mit der mitgelieferten Kabelzugentlastungsklemme (u) fi xieren.
• Eine Lüsterklemme am Erdungskabel (grün/gelb) befestigen und diese im Steuerkasten unterbringen.

2.1 Einschalten der Anlage

Die LED 📋 linkt (2 Mal).

Der Antrieb ist an die Spannungsversorgung angeschlossen und auf das automatische Einlernen vorbereitet.

Leuchtet die LED ⏻ nicht auf oder blinkt sie nicht so häufig g, wie erwartet: siehe „Diagnose“, Seite 31.

2.2 Einstellung des Öff nungsanschlags

Öff nungsanschläge

Die Öffnungsanschläge sind in die Spindel integriert. Sie begrenzen den Weg des Tors beim Öffnen.

Erinnerung: Die Anlage muss am Boden befestigte Schließanschläge besitzen, um den Weg des Tors beim Schließen zu begrenzen.

Während dieser Phase führt die Betätigung der Taste 1 auf dem programmierten Funksender nur zum Öffnen und Anhalten des Tores (1. Betätigung = Öffnen, 2. Betätigung = Stopp, 3. Betätigung = Öffnen, 4. Betätigung = Stopp etc.): So lässt sich in mehreren Schritten die gewünschte Öff nungsposition regeln. Das Tor kann geschlossen werden, sobald die Öff nungsanschläge installiert sind.

1
    note right of B: Arrow indicates clockwise motion from left to right.
    note right of D: STOP symbol on right side.

- Taste 1 des Funksenders drücken.

Nach einigen Sekunden öff net sich der erste Torfl ügel langsam.

Wenn sich der Torfl ügel nicht öff net, überprüfen, ob die Antriebe wie auf Seite 19 angegeben verkabelt sind.

- Erneut die Taste 1 des Funksenders betätigen, um den Torfl ügel in der gewünschten Öff nungsposition anzuhalten.

2

Die Öff nungsanschläge in Kontakt mit der

Spindelkettennuss positionieren und dann die Anschläge mit einem Innensechskantschlüssel mit 3 mm Durchmesser festziehen (2 Schrauben pro Anschlag).

Nach dem Kontakt 2 Umdrehungen mit dem Schlüssel ausführen.

3

Taste 1 des Funksenders drücken.

Der zweite Torfl ügel öff net sich.

4

Erneut die Taste 1 des Funksenders betätigen, um den

Torfl ügel in der gewünschten Öff nungsposition anzuhalten.

5

Die Öff nungsanschläge in Kontakt mit der Spindelkettennuss positionieren und dann die Anschläge mit einem Innensechskantschlüssel mit 3 mm Durchmesser festziehen (2 Schrauben pro Anschlag).

Nach dem Kontakt 2 Umdrehungen mit dem Schlüssel ausführen.

6

Taste 1 des Funksenders drücken, um das Tor vollständig zu schließen. Die Flügel schließen sich nacheinander.

Nachkontrolle vor dem nächsten Schritt Haben Sie die Position des Öff nungsanschlags für beide Antriebe eingestellt?

2.3 Selbsteinlernfunktion für den Torweg

Überprüfen, ob die Anlage an die Spannungsversorgung angeschlossen ist: Die LED blinkt (2 Mal).

Fall 1: Erstinbetriebnahme des Antriebs

Taste 1 des Funksenders drücken, um einen VOLLSTÄNDIGEN Öff nungsvorgang auszulösen.

Wenn das Tor vollständig geöff net ist, erneut Taste 1 des Funksenders drücken, um einen VOLLSTÄNDIGEN Schließvorgang auszulösen.

Wenn das Tor vollständig geschlossen ist, muss die LED ⚙ des Steuerkastens DURCHGEHEND LEUCHTEN.

Fall 2: Nach dem Löschen von Einstellungen

4 Vollöff nungen und Schließungen des Tors durchführen. Bei Ende der 4 Bewegungen muss die LED ⏻ des Steuerkastens DURCHGEHEND LEUCHTEN.

Die Bewegungen des Tors dürfen nicht unterbrochen werden (vollständiges Öff nen/Schließen). Sollten sie unterbrochen werden, beginnt das Einlernen automatisch beim nächsten Öffnungsbefehl.

Wenn die LED blinkt, das automatische Einlernen der Torflügelwege erneut durchführen (4 vollständige Öffnungs-/Schließbewegungen). Falls die LED weiter blinkt, finden Sie Hilfe im Abschnitt „Diagnose“, Seite 31.

Wenn sich das Tor nach Abschluss des Schließvorgangs wieder öffnet, die Befestigungswinkel der Torflügel lösen und etwas zur Mitte des Tores verschieben.

WARNUNG

Nach Abschluss der Montage muss unbedingt überprüft werden, ob die Hinderniserkennung die Anforderungen des Anhangs A der Norm EN 12 453 erfüllt.

2.4 Schließen des Steuerkastens

1

Das Erinnerungsschild (f) unten am Steuerkasten anbringen. Den Steuerkasten schließen und die Abdeckung verschrauben.

2

2.5 Wechsel der Steuerelektronik in den Standby-/Betriebsmodus

Wenn das automatische Einlernen durchgeführt wurde, schaltet die Steuerelektronik automatisch nach 5 Minuten Inaktivität in den Standbymodus, um Energie zu sparen. Im Standbymodus sind alle LEDs ausgeschaltet.

Um festzustellen, ob der Antrieb unter Spannung ist, oder um die Einstellungen zu überprüfen/ändern, 2 Sekunden lang die Taste betätigen, um die Steuerelektronik in den Betriebsmodus zu versetzen. Die Steuerelektronik schaltet nach 5 Minuten Inaktivität automatisch in den Standbymodus.

2.6 Vollöffnung und Schließung des Tors

Die mit dem Kit gelieferten Funksender sind bereits eingelernt und so programmiert, dass die Taste 1 der Funksender die Vollöff nung des Tors bewirkt.

Taste 1

• Bei geschlossenem Tor: Drücken Sie die Taste 1 des Funksenders, um das Tor ganz zu öff nen.
• Während sich das Tor bewegt: Drücken Sie die Taste 1 des Funksenders, um das Tor anzuhalten.
• Bei offenem Tor: Drücken Sie die Taste 1 des Funksenders, um das Tor zu schließen.

2.7 Hinderniserkennung

Wenn ein Hindernis erkannt wird (ungewöhnlicher Kraft aufwand am Antrieb):

• Beim Öff nen des Tors: hält das Tor an.
• Beim Schließen des Tors: hält das Tor an und öffnet dann erneut.

2.8 Schulung der Benutzer

Alle Benutzer müssen in die sichere Verwendung dieses elektrisch angetriebenen Tors eingewiesen werden (Standardbenutzung und Entriegelungsprozeduren). Zudem müssen sie über die regelmäßigen Pflichtprüfungen informiert werden.

Führen Sie die folgenden Arbeiten zu Ihrer eigenen Sicherheit nur bei nicht angeschlossener Stromversorgung aus.

Es wird empfohlen, den Torweg automatisch einzulernen, bevor das Zubehör angeschlossen wird (Lichtschranke, Signalleuchte etc.).

3.1 Fotozellen

Die Verkabelung eines zweiten Fotozellensatzes ist bei diesem Antrieb nicht möglich.

▶ Installation

Nach der Verkabelung der Lichtschranke:

- Schalten Sie die Stromversorgung des Antriebs erneut ein.

- Führen Sie eine Öffnungs- und Schließbewegung des Tors aus.

Die Fotozellen werden von der Steuerelektronik beim Ende der Bewegung erkannt.

▶ Funktion der Fotozellen

Wenn die Fotozellen beim Schließen des Tors verdeckt werden, bleibt das Tor stehen und öff net erneut.

TX RX 1 2 1 2 3 5 BUS 3 4 BUS und öff net erneut.

oder

TX RX 1 2 1 2 BUS 3 4 BUS

▶ Wenn Fotozellen entfernt werden

Nach Entfernung der Fotozellen die Stromversorgung zum Antrieb wiederherstellen und dann das Verfahren „Deaktivierung des automatischen Zulaufs“, Seite 26, durchführen.

3.2 Signalleuchte

Leuchtmittel 10 W - 24 V MAX. – Die Verwendung eines Leuchtmittels mit mehr als 10 W - 24 V Leistung kann zu Funktionsstörungen Ihres Antriebs führen.

▶ Funktion der Signalleuchte

Die Signalleuchte blinkt, während das Tor sich bewegt.

24V+ 7 8 9 FLASH

3.3 Notstrombatterie (Option)

Dieses Zubehör ist mit einer Solarstromversorgung nicht kompatibel.

Um die Nutzungsdauer der Batterie zu verlängern, werden alle per Kabel angeschlossenen Zubehörteile deaktiviert; das Tor kann nur mit den Funksendern oder Funktastaturen betätigt werden.

Die Notstrombatterie ermöglicht einen Weiterbetrieb des Tors, wenn der Strom ausfällt.

Die LED ⚙ blinkt (1 Impuls), wenn der Antrieb mit Batteriestrom arbeitet.

▶ Technische Daten der Batterie

• Autonomie: 10 Zyklen nacheinander oder 24 Stunden bei einen Tor in einwandfreiem Zustand.
• Optimale Ladezeit vor Einsatz der Batterie: 48 Stunden.

• Lebensdauer: 3 Jahre.

Sie können die Lebensdauer Ihrer Batterie verlängern, indem Sie Ihr Tor 3 Mal pro Jahr vom Strom trennen und es mit Hilfe der Batterie einige Male öff nen und schließen.

3.4 Externe Zusatzantenne (Option)

Eine externe Zusatzantenne mit größerer Reichweite kann die Drahtantenne ersetzen. Sie wird oben auf dem Pfeiler angebracht und muss allseitig frei stehen.

Sie wird an die Klemmen 1 und 2 (blaues Schild „ANT“) des Schaltkastens angeschlossen:

• Die Seele des Kabels an Klemme 1,
• die gefl ochtene Hülle (Masse) an Klemme 2.

3.5 Video-Türsprechanlage (Option)

Dieses Zubehör ist mit einer Solarstromversorgung nicht kompatibel. Nur spannungslose, potenzialfreie Kontakte anschließen.

M+L-L+NOCOMNC START 5 6

3.6 Schlüsselschalter (Option)

Dieses Zubehör ist mit einer Solarstromversorgung nicht kompatibel.

START 5 6

3.7 Umfeldbeleuchtung (Option)

Dieses Zubehör ist mit einer Solarstromversorgung nicht kompatibel.

LIGHT 14 15

▶ Leistung des Beleuchtungsausgangs

Die maximale Leistung des Beleuchtungsausgangs beträgt 500 W:

• entweder 5 Kompaktleuchtstoffl ampen oder mit LEDs
• oder 2 Niederspannungsspeisungen für LEDs
  • oder 1 Halogenbeleuchtung 500 W max.

▶ Funktion der Umfeldbeleuchtung

Die Umfeldbeleuchtung schaltet bei jeder Inbetriebnahme des Antriebs ein. Sie erlischt automatisch 1 Minute und 30 Sekunden nach Ende der Bewegung.

3.8 Solarstromversorgung (Option)

Schließen Sie den Antrieb nie an eine 230 V-Versorgung an, solange er an eine Solarstromversorgung angeschlossen ist. Gefahr der Beschädigung des elektronischen Steuergeräts des Antriebs.

Wenn der Antrieb mit Solarstrom funktioniert:

• das Tor kann nur mit Funksendern und fest Funkbedieneinheiten gesteuert werden (per Kabel angeschlossenen Steuerungen sind deaktiviert),
• Die per Kabel verbundenen Sicherheitseinrichtungen (Lichtschranke, Signalleuchte) bleiben aktiviert.

4.1 Fußgängeröff nung

▶ Funktion der Fußgängeröff nung

Fußgängeröff nung (Antrieb M1) durch Betätigen der aktivierten Taste.

Anhalten des Tors während des Öff nens durch erneutes Drücken auf die aktivierte Taste.

Schließen durch erneutes Drücken der aktivierten Taste.

▶ Aktivierung der Fußgängeröff nung

Die Taste 1 der Funksender mit 2 oder 4 Tasten kann nicht auf die Fußgängeröffnung des Tors programmiert werden. Weitere Informationen siehe „Beschreibung der Funksender“, Seite 27.

Betätigen Sie den Knopf der Steuerelektronik 2 Sekunden lang. Die LED leuchtet auf.

Legen Sie den Funksender an der Zielmarkierung der Steuerelektronik an.

RADIO <0,5s P1 RESET somfy.

Drücken Sie die Taste 2 des Funksenders. Die LEDs „RADIO“ und leuchten auf und verlöschen wieder. Der Personendurchgang ist an dieser Taste aktiviert.

Entfernen Sie sich von der Steuerelektronik, um die Fußgängeröff nung zu testen.

▶ Deaktivierung der Fußgängeröffnung

Wiederholen Sie das Verfahren „Aktivierung der Fußgängeröffnung“ mit der Taste, für die die Fußgängeröffnung deaktiviert werden soll. Die LED leuchtet auf und verlöscht wieder. Die Fußgängeröffnung ist an dieser Taste deaktiviert.

4.2 Automatischer Zulauf

▶ Funktion des automatischen Zulaufs

Drücken Sie die Taste 1 des Funksenders, um das Tor zu öff nen.

Das Tor schließt nach 30 Sekunden erneut bzw. nach 5 Sekunden, wenn die Lichtschranke eine Durchquerung erfasst.

Der automatische Zulauf des Tors kann unterbrochen werden, indem die Taste 1 des Funksenders betätigt wird. Drücken Sie die Taste 1 des Funksenders erneut, um das Tor danach wieder zu schließen.

Aktivierung des automatischen Zulaufs

Der automatische Zulauf kann nur dann aktiviert werden, wenn eine Lichtschranke verkabelt und von der Steuerelektronik des Antriebs erfasst ist.

1

Betätigen Sie den Knopf der Steuerelektronik 2 Sekunden lang. Die LED leuchtet auf.

●

Legen Sie den Funksender an der Zielmarkierung der Steuerelektronik an.

C

Halten Sie die Taste 1 des Funksenders gedrückt, bis die LED blinkt.

i

Nachdem Schritt 3 abgeschlossen ist, können Sie die nachfolgenden Schritte aus der Entfernung durchführen (ohne Ablegen des Funksenders auf die Zielmarkierung).

4

    E["radio"] --> F["P1"]
    F --> G["RESET"]
    G --> H["somfy."]

    I["radio"] --> J["P1"]
    J --> K["RESET"]
    K --> L["somfy."]

Halten Sie die Taste 2 des Funksenders gedrückt, bis die LED verlöscht und dann dauerhaft aufl euchtet.

5

Wenn die Taste 2 losgelassen wird, blinkt die LED 📋. Drücken Sie 2 Mal auf die Taste 1 des Funksenders. Die LED 📋 leuchtet weiter. Der automatische Zulauf ist aktiviert.

▶ Deaktivierung des automatischen Zulaufs

12

Betätigen Sie den Knopf der Steuerelektronik 2 Sekunden lang. Die LED 🔒 leuchtet auf.

Legen Sie den Funksender an der Zielmarkierung der Steuerelektronik an.

Halten Sie die Taste 1 des Funksenders gedrückt, bis die LED ⏻ blinkt.

4

Drücken Sie die Taste 2 des Funksenders. Die LED 📋 blinkt.

Drücken Sie 2 Mal auf die Taste 1 des Funksenders.

●

Die LED ⏻ brennt nicht. Der automatische Zulauf ist deaktiviert.

5.1 Beschreibung der Funksender

Die RTS-Funkhandsender von Somfy können je nach Programmierung folgende Funktionen auslösen:

• Vollöff nung des Tors
• Fußgängeröffnung des Tors
- Ansteuerung anderer RTS-Produkte von Somfy (Beispiele: Antrieb für Garagentor, Rollladen etc.)

Funksender mit 2 Tasten

Funksender mit 4 Tasten

i

Die mit dem Kit gelieferten Funksender sind bereits eingelernt und so programmiert, dass die Taste 1 der Funksender die Vollöffnung des Tors bewirkt.

i

Sie können bis zu 16 Bedieneinheiten einlernen (Funksender, andere Funkbedieneinheiten). Wenn eine 17. Bedieneinheit eingelernt wird, wird die erste eingelernte Bedieneinheit automatisch gelöscht.

i

Wenn die Fußgängeröffnung programmiert werden soll, muss diese unbedingt auf der Taste nach der Vollöffnung eingelernt werden (Beispiel: Vollöff nung (Beispiel: Vollöff nung wird von Taste 2 ausgelöst, Fußgängeröff nung von Taste 3). Die Fußgängeröff nung kann nicht auf der Taste 1 des Funksenders programmiert werden.

Programmiermöglichkeiten der Funksender mit 2 Tasten

	Taste 1	Taste 2
Möglichkeit 1	Vollöffnung	Fußgängeröffnung oder andere RTS-Automatikvorrichtung von Somfy
Möglichkeit 2	Anderes RTS-Produkt von Somfy Vollöffnung

Programmiermöglichkeiten der Funksender mit 4 Tasten

	Taste 1	Taste 2	Taste 3	Taste 4
Möglichkeit 1	Vollöff nung	Fußgängeröff nung oder andere RTS-Automatikvorrichtung von Somfy	Andere RTS-Automatikvorrichtung von Somfy	Andere RTS-Automatikvorrichtung von Somfy
Möglichkeit 2	Andere RTS-Automatikvorrichtung von Somfy	Vollöff nung	Fußgängeröff nung oder andere RTS-Automatikvorrichtung von Somfy	Andere RTS-Automatikvorrichtung von Somfy
Möglichkeit 3	Andere RTS-Automatikvorrichtung von Somfy	Andere RTS-Automatikvorrichtung von Somfy	Vollöff nung	Fußgängeröff nung oder andere RTS-Automatikvorrichtung von Somfy
Möglichkeit 4	Andere RTS-Automatikvorrichtung von Somfy	Andere RTS-Automatikvorrichtung von Somfy	Andere RTS-Automatikvorrichtung von Somfy	Vollöff nung

▶ Verwendung eines Funksenders mit 3 Tasten

Öffnen Stopp Schließen Di

Drücken Sie die Taste „Öffnen“ des Funksenders, um das Tor ganz zu öffnen.

Drücken Sie die mittlere Taste des Funksenders, um das Tor in Bewegung zu stoppen.

ücken Sie die Taste „Schließen“ des Funksenders, um das Tor zu schließen.

i

Der Funksender mit 3 Tasten kann nicht zu einer Veränderung der Programmierung des Antriebs verwendet werden.

5.2 Einlernen eines Funksenders

▶ Funksender mit 2 oder 4 Tasten

1

Betätigen Sie den Knopf der Steuerelektronik 2 Sekunden lang. Die LED leuchtet auf.

●

Legen Sie den neuen, einzulernenden Funksender an der Zielmarkierung der Steuerelektronik an.

●

Drücken Sie kurz die zu programmierende Taste des Funksenders. Die LED „RADIO“ leuchtet auf und verlöscht wieder, sobald die Taste des Funksenders losgelassen wird.

Die Vollöff nung ist auf diese Taste programmiert.

▶ Funksender mit 3 Tasten

1

Betätigen Sie den Knopf der Steuerelektronik 2 Sekunden lang. Die LED leuchtet auf.

C

Legen Sie den neuen, einzulernenden Funksender an der Zielmarkierung der Steuerelektronik an.

●

RADIO P1 RESET <0,5s somfy.

Drücken Sie kurz eine Taste des einzulernenden Funksenders. Die LED „RADIO“ leuchtet auf und verlöscht wieder, sobald die Taste des Funksenders losgelassen wird.

Der Funksender ist eingelernt.

5.3 Löschen der Funksender

Siehe „Einstellungen löschen“, Seite 30.

Der Antrieb muss während der Reinigung, Wartung und beim Austausch von Bauteilen von der Stromversorgung getrennt sein.

6.1 Support

Bei Fortbestehen des Defekts, anderen Problemen oder Fragen zu unseren Antrieben steht Ihnen unser Benutzerforum zur Verfügung: www.somfy.com.

6.2 Austausch der Batterie des Funksenders

In der Regel halten Batterien 2 Jahre.

12

Entfernen Sie den Clip des Funksenders.

●

Führen Sie den Schraubenzieher in den Schlitz ein und hebeln Sie die Abdeckung ab.

●

Nehmen Sie die Batterie mit Hilfe eines Schraubenziehers heraus.

●

Ersetzen Sie die Batterie (3 V CR 2430 oder CR 2032).

12

Lösen Sie die Schrauben auf der Rückseite des Funkhandsenders.

●

Entfernen Sie die Schrauben.

●

Nehmen Sie die Rückseite des Funksenders ab.

●

U, 3y +

Ersetzen Sie die Batterie (3 V CR 2430 oder 2032).

●

Bringen Sie die Rückseite des Funksenders wieder an und befestigen Sie sie mit den Schrauben.

6.3 Einstellungen löschen

In welchen Fällen müssen die Einstellungen gelöscht werden?

• Wenn Sie nach dem Einlernen der Torwege eine Positionsänderung am Öffnungsanschlag vornehmen oder die Verkabelung an den Antrieben ändern.
• Falls das Tor bei normaler Benutzung gelegentlich wieder von alleine aufläuft.

1

Betätigen Sie den Knopf der Steuerelektronik 2 Sekunden lang. Die LED leuchtet auf.

Legen Sie den programmierbaren Funksender auf die Zielmarkierung.

●

Halten Sie die Taste 1 des Funksenders gedrückt, bis die LED ⏻ blinkt.

Drücken Sie 1 Mal auf die Taste 1 des Funksenders. Die LED „RESET“ blinkt.

5
Löschen der Einstellungen*

Halten Sie die Taste 2 des Funksenders gedrückt, bis die LED „RESET“ aufl euchtet.

5
Einstellungen* und die eingelernten Funksender/ Bedieneinheiten löschen

Auf Taste 2 des Funksenders drücken, bis alle LEDs aufl euchten.

6

Die LED blinkt zweimal (siehe „Selbsteinlernfunktion für den Torweg“, Seite 21).

*Torweg, Deaktivierung von Parametern, ...

6.4 Entriegeln/Verriegeln der Antriebe

Wenn die Antriebe entriegelt sind, kann das Tor bei einem Stromausfall manuell bewegt werden.

1

Entriegeln der Antriebe

Das Verriegelungsteil ausrasten und die Spindel vom Befestigungswinkel des Tors abnehmen.

2

Verriegeln der Antriebe

Die Spindel anbringen. Das Verriegelungsteil am Mitnehmerdorn einrasten, um ihn zu fi xieren.

6.5 Diagnose

DIAGNOSE STÖRUNGSBESEITIGUNG
Die Antriebe reagieren nicht auf die Befehle des Funksenders	Die Reichweite des Funksenders ist eingeschränkt.	- Die Batterie des Funksenders kontrollieren (siehe „Batteriewechsel am Funksender“, Seite 29).- Die Antenne des Steuerkastens kontrollieren (Verkabelung, Position, siehe Seite 17).- Sicherstellen, dass die Funkwellen nicht durch äußere Einfl üsse gestört werden (Strommast, metallbewehrte Mauern usw.). Ist dies der Fall, sollten Sie auch eine externe Antenne anbringen.
	Funksender nicht eingelernt Den Funksender einlernen (siehe Seite 28).
	Antriebe falsch verkabelt Die Verkabelung der Antriebe überprüfen (siehe Seite 19).
Die LED ⚙ des elektronischen Steuergeräts leuchtet nicht	Antrieb ist im Standbymodus	Den Knopf ➕ der Steuerelektronik 2 Sekunden lang betätigen.
	Stromversorgung zur Steuerelektronik unterbrochen	- Prüfen Sie die Stromversorgung.- Prüfen Sie das Stromversorgungskabel.
Die LED ⚙ des elektronischen Steuergeräts blinkt:
1 Blinksignal Betrieb mit Notstrombatterie Prüfen Sie die Stromversorgung.
2 Blinksignale Antrieb wartet auf den automatischen Einlernprozess		Den automatischen Einlernprozess für den Torweg starten (siehe Seite 21).
3 Blinksignale	Lichtschranke funktioniert nicht	- Sicherstellen, dass die Lichtschranke nicht durch Hindernisse unterbrochen wird.- Die Ausrichtung der Fotozellen prüfen.- Die Verkabelung der Lichtschranke überprüfen (siehe Seite 23).- Wenn die Lichtschranke absichtlich abgeklemmt wird, das Verfahren „Deaktivierung des automatischen Zulaufs“, Seite 26, durchführen.
4 Blinksignale Dauerbefehl am „START“ des Schaltkastens (Klemmen 5-6)		Die Zubehörteile überprüfen, die am „START“-Ausgang des Steuerkastens angeschlossen sind.
5 Blinksignale Überhitzungsschutz der Elektronik ausgelöst		Lassen Sie die Elektronik abkühlen, bis die LED ⚙ wieder ununterbrochen leuchtet.
6 Blinksignale Kurzschluss am „BUS“ des Schaltkastens (Klemmen 3-4)		Überprüfen Sie die Zubehörteile, die am „BUS“-Ausgang des Schaltkastens angeschlossen sind.
		Kurzschluss am „24 V“ des Schaltkastens (Klemmen 7-9)
		Kurzschluss an der „Signalleuchte“ des Schaltkastens (Klemmen 8-9)
		Kurzschluss am Antrieb Die Verkabelung der Antriebe überprüfen (siehe Seite 19).
7 Blinksignale Elektronikstörung Wenden Sie sich an den Somfy-Kundendienst.
Das Tor öff net sich wieder nach Abschluss des Schließvorgangs		Die Befestigungswinkel der Torfl ügel lösen und etwas zur Mitte des Tores verschieben.

Spannungsversorgung 230 V-50 Hz / 24 V (Solar)
Antriebsart 24 V
Antriebsleistung 120 W
Maximaler Stromverbrauch (mit Umfeldbeleuchtung)	600 W
Verbrauch im Standby-Betrieb 4 W
Max. Anzahl der Bewegungen pro Tag 20 Zyklen/Tag	10 Zyklen/Tag (Solar)
Dauer der Öffnung Min. 20 s bis 90°
Automatische Hinderniserkennung Entspricht der Norm EN 12 453
Betriebstemperatur: -20 °C bis +60 °C
Überhitzungsschutz Ja
Schutzart IP 44
Integrierter Funkempfänger Ja
Funksender:- Radiofrequenz- Reichweite- Speicherkapazität	433,42 MHz, < 10 mW~ 30 m16
Anschlussmöglichkeiten:- Ausgang für Signalleuchte- Ausgang für Beleuchtung- Ausgang zur Versorgung sonstiger Zubehöre- Eingang für Notstrombatterie- Eingang für Fotozellen- Potentialfreier Steuereingang	Blinklicht, 24 V, max. 10 W500 W max. bei 230 V• entweder 5 Kompaktleuchtstofflampen oder mit LEDs• oder 2 Niederspannungsspeisungen für LEDs• oder 1 Halogenbeleuchtung 500 W max.24 VDC / max. 15 WJaJaJa (nicht möglich bei Batterie- oder Solarstromversorgung)

Inhoud

7 Technische gegevens 32

10 cm mini

50 cm mini

Oplossing:

7 TECHNISCHE GEGEVENS

10 cm mini

50 cm mini

Solutie:
