SGS Essential - Motorisation de porte de garage SOMFY - Notice d'utilisation et mode d'emploi gratuit

Marque	Somfy
Modèle	SGS Essential
Type de produit	Motorisation de porte de garage battante
Usage	Résidentiel
Dimensions maximales des vantaux	Hauteur 2 m, Largeur 1,25 à 2,5 m
Poids maximal par vantail	250 kg
Alimentation électrique	230 V ~ 50 Hz
Consommation en veille	4 W
Consommation maximale	600 W (avec éclairage)
Type de moteur	24 V DC, 120 W
Fréquence maximale de manœuvres	20 cycles/jour (10 cycles/jour en solaire)
Temps d'ouverture	20 s minimum à 90°
Détection d'obstacle	Automatique, conforme EN 12453
Protection thermique	Oui
Indice de protection	IP44
Température de fonctionnement	-20°C à +60°C
Récepteur radio intégré	Oui, 433,42 MHz, portée ~30 m
Nombre de télécommandes mémorisables	16
Fonctions	Ouverture totale, ouverture piétonne, fermeture automatique, arrêt d'urgence
Accessoires optionnels	Cellules photoélectriques, feu clignotant, batterie de secours, antenne déportée, contact à clé, éclairage de zone, alimentation solaire
Sécurité	Butées d'ouverture intégrées, déverrouillage manuel, détection d'obstacle
Entretien	Vérification mensuelle, nettoyage optiques, changement piles télécommandes
Pièces détachées	Utiliser exclusivement des pièces d'origine Somfy
Réparabilité	Contacter l'assistance Somfy

FOIRE AUX QUESTIONS - SGS Essential SOMFY

Comment programmer une télécommande supplémentaire ?

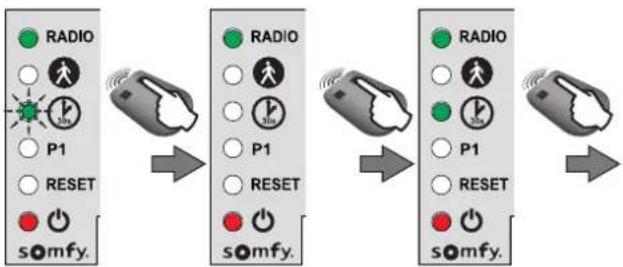

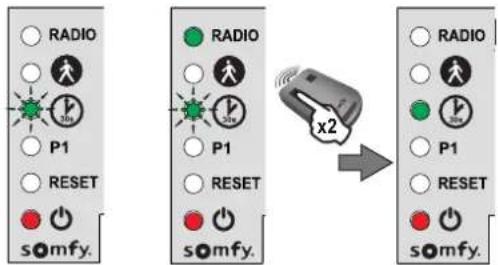

Appuyez 2 secondes sur le bouton de l'électronique de commande, le voyant s'allume. Posez la télécommande sur la cible, puis appuyez brièvement sur la touche souhaitée. Le voyant RADIO s'allume puis s'éteint. La télécommande est mémorisée pour l'ouverture totale.

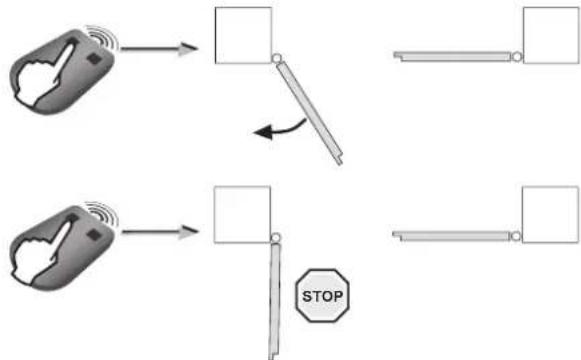

Comment régler la butée d'ouverture ?

Après la mise sous tension, utilisez la télécommande pour ouvrir le vantail à la position souhaitée. Serrez la butée d'ouverture intégrée avec une clé Allen de 3 mm jusqu'au contact, puis 2 tours supplémentaires. Répétez pour l'autre vantail.

Que faire si le portail se réouvre en fin de fermeture ?

Desserrer les pattes de fixation des vérins sur les vantaux et les décaler légèrement vers le centre du portail. Cela ajuste la détection d'obstacle.

Comment déverrouiller manuellement le portail en cas de panne ?

Déclipsez la pièce de déverrouillage sur chaque vérin et retirez le vérin de la patte de fixation vantail. Le portail peut alors être manœuvré manuellement.

Puis-je installer une batterie de secours ?

Oui, une batterie de secours est disponible en option. Elle assure environ 10 cycles continus ou 24 heures en veille. La connexion se fait sur les bornes BATT du boîtier de commande.

La motorisation est-elle compatible avec une alimentation solaire ?

Oui, une alimentation solaire est disponible en option. Attention : ne jamais brancher simultanément l'alimentation secteur et solaire. En mode solaire, les commandes filaires sont désactivées, seules les télécommandes et les accessoires de sécurité restent actifs.

Quelle est la fréquence d'entretien recommandée ?

Vérifiez mensuellement l'état des câbles et du montage, et testez la détection d'obstacle avec un objet de 50 mm. Nettoyez régulièrement les optiques des cellules photoélectriques si présentes.

Comment changer la pile de la télécommande ?

Pour les télécommandes 2 ou 4 touches, retirez le clip, soulevez le capot avec un tournevis, remplacez la pile par une CR2430 ou CR2032. Pour le modèle 3 touches, dévissez l'arrière, remplacez la pile, puis revissez.

Quels sont les dispositifs de sécurité inclus ?

Détection d'obstacle automatique intégrée (inverse le mouvement en fermeture), butées d'ouverture intégrées, arrêt en ouverture. Des cellules photoélectriques et un feu clignotant sont recommandés pour une sécurité optimale.

Que faire si le voyant du boîtier clignote 3 fois ?

Cela indique un défaut des cellules photoélectriques. Vérifiez qu'aucun obstacle ne les bloque, qu'elles sont correctement alignées et câblées. Si elles sont débranchées volontairement, désactivez la fermeture automatique via la procédure indiquée.

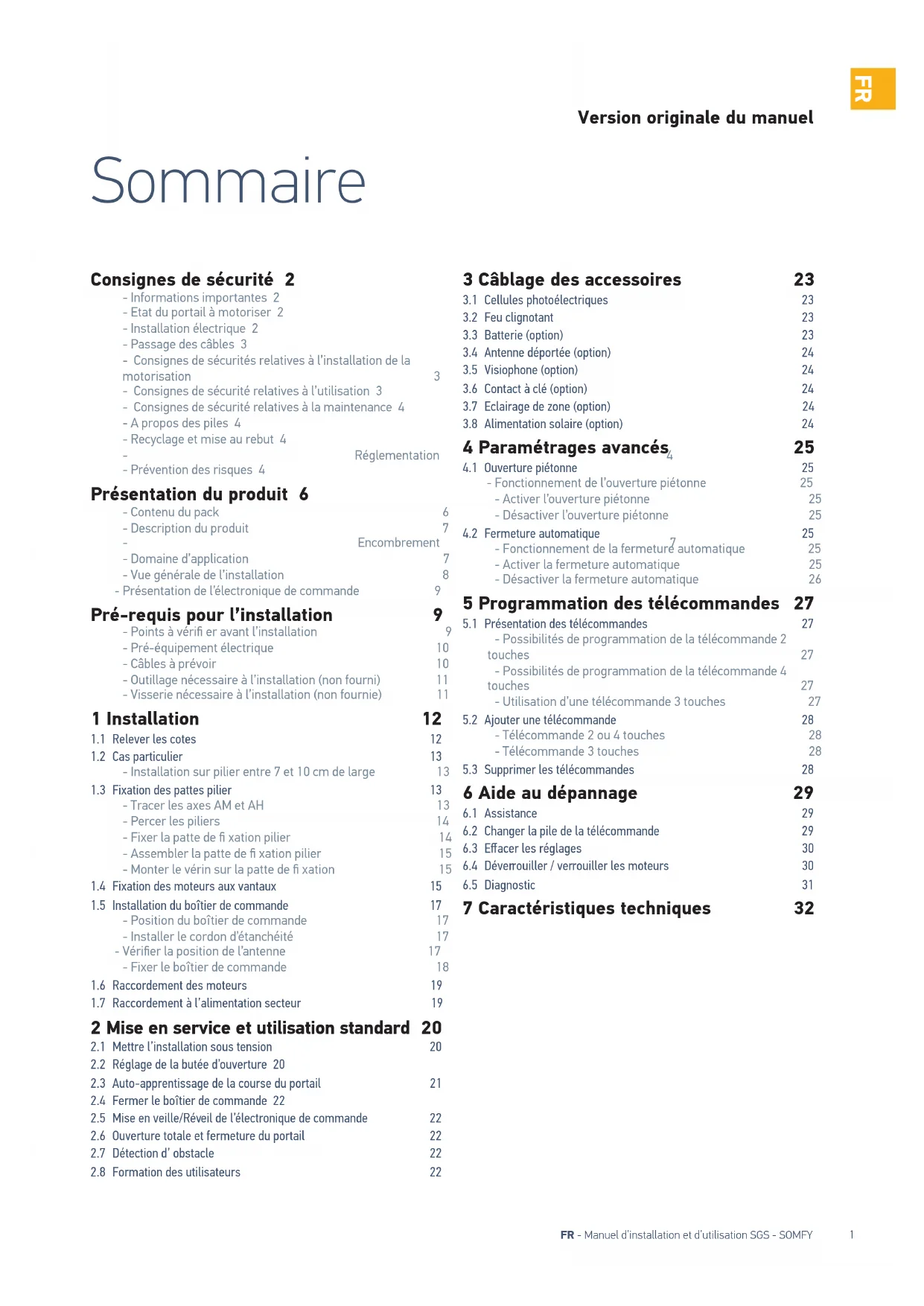

MODE D'EMPLOI SGS Essential SOMFY

Consignes de sécurité 2

- Informations importantes 2

- Etat du portail à motoriser 2

- Installation électrique 2

- Passage des câbles 3

- Consignes de sécurités relatives à l'installation de la motorisation 3

- Consignes de sécurité relatives à l'utilisation 3

- Consignes de sécurité relatives à la maintenance 4

- A propos des piles 4

- Recyclage et mise au rebut 4

- Réglementation

- Prévention des risques 4

Présentation du produit 6

- Contenu du pack 6

- Description du produit 7

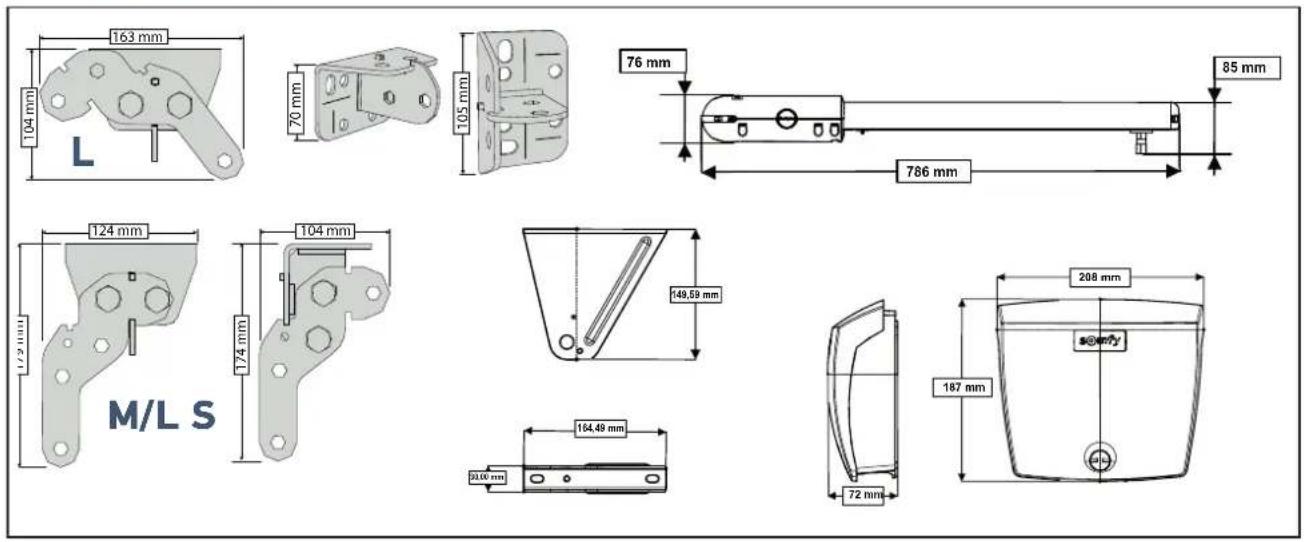

- Encombrement

- Domaine d'application 7

- Vue générale de l'installation 8

Présentation de l'électronique de commande 9

Pré-requis pour l'installation

- Points à vérifi er avant l'installation 9

- Pré-équipement électrique 10

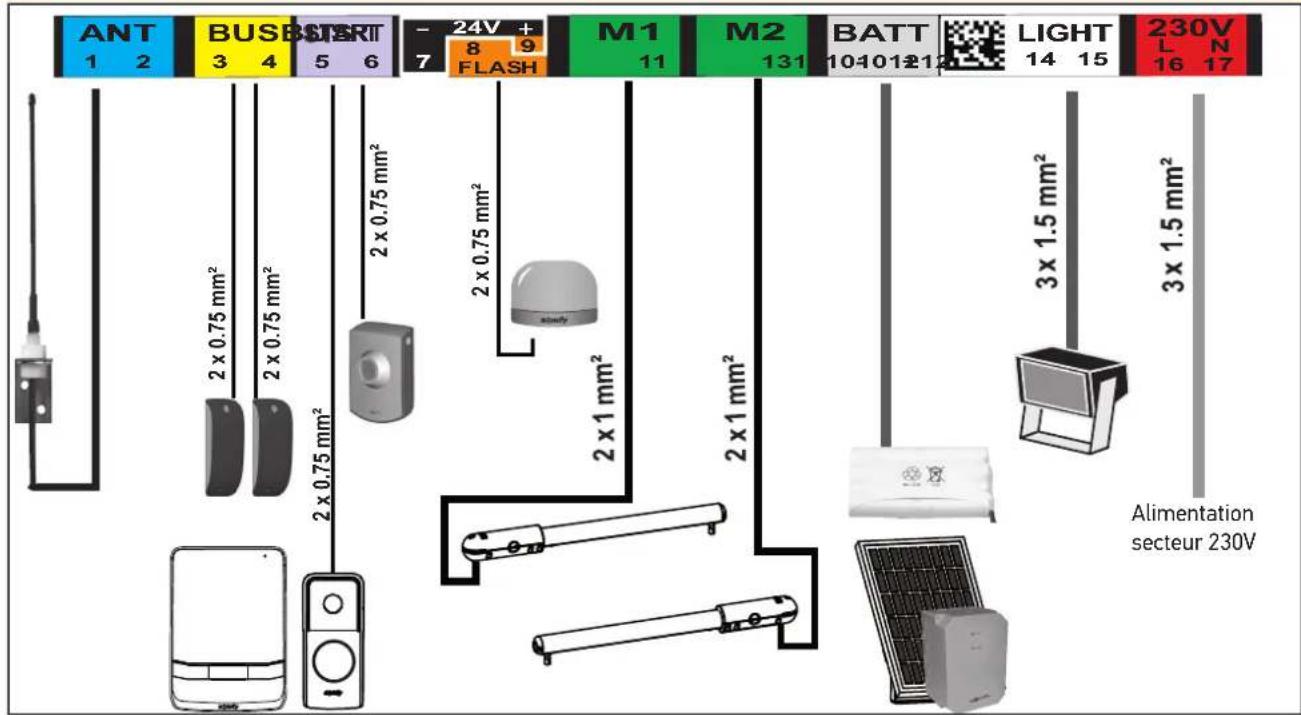

- Câbles à prévoir 10

- Outillage nécessaire à l'installation (non fourni) 11

- Visserie nécessaire à l'installation (non fournie) 11

1 Installation 12

1.1 Relever les cotes 12

1.2 Cas particulier 13

- Installation sur pilier entre 7 et 10 cm de large 13

1.3 Fixation des pattes pilier 13

- Tracer les axes AM et AH 13

- Percer les piliers 14

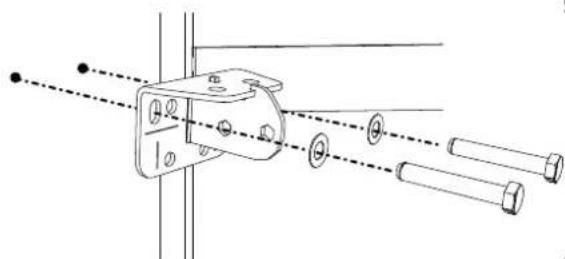

- Fixer la patte de fi xation pilier 14

- Assembler la patte de fixation pilier 15

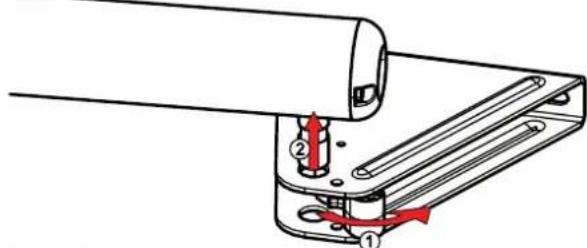

- Monter le vérin sur la patte de fixation 15

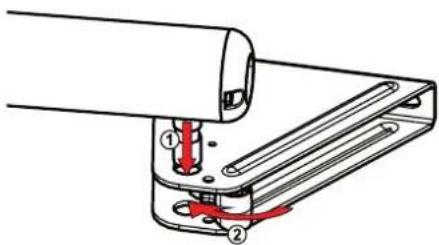

1.4 Fixation des moteurs aux vantaux 15

1.5 Installation du boîtier de commande 17

- Position du boîtier de commande 17

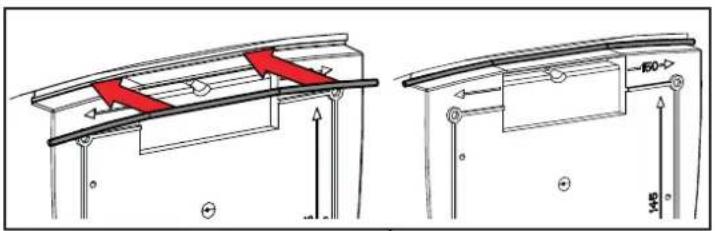

- Installer le cordon d'étanchéité 17

Vérifier la position de l'antenne 17

- Fixer le boîtier de commande 18

1.6 Raccordement des moteurs 19

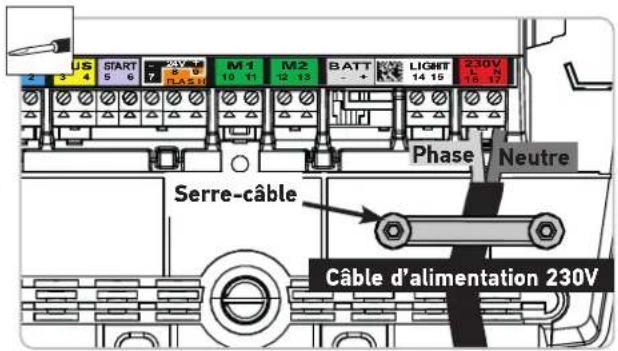

1.7 Raccordement à l'alimentation secteur 19

2 Mise en service et utilisation standard 20

2.1 Mettre l'installation sous tension 20

2.2 Réglage de la butée d'ouverture 20

2.3 Auto-apprentissage de la course du portail 21

2.4 Fermer le boîtier de commande 22

2.5 Mise en veille/Réveil de l'électronique de commande 22

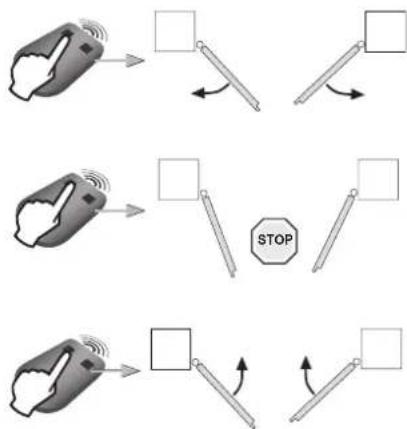

2.6 Ouverture totale et fermeture du portail 22

2.7 Détection d' obstacle 22

2.8 Formation des utilisateurs 22

3 Câblage des accessoires 23

3.1 Cellules photoélectriques 23

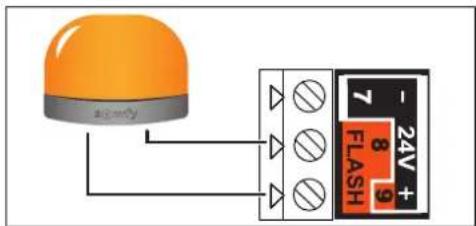

3.2 Feu clignotant 23

3.3 Batterie (option) 23

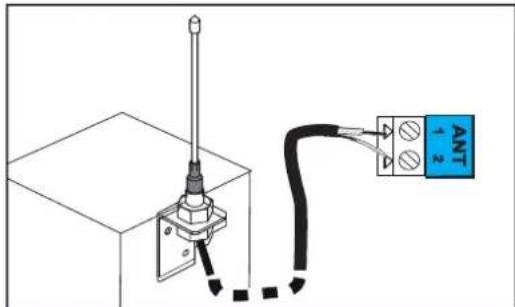

3.4 Antenne déportée (option) 24

3.5 Visiophone (option) 24

3.6 Contact à clé (option) 24

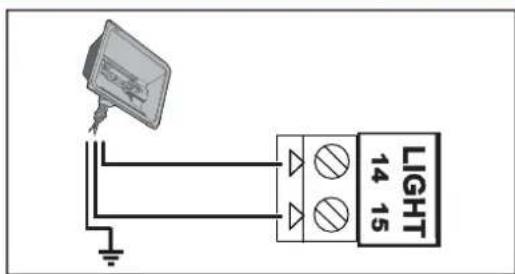

3.7 Eclairage de zone (option) 24

3.8 Alimentation solaire (option) 24

4 Paramétrages avancés 25

4.1 Ouverture piétonne 25

- Fonctionnement de l'ouverture piétonne 25

- Activer l'ouverture piétonne 25

- Désactiver l'ouverture piétonne 25

4.2 Fermeture automatique 25

- Fonctionnement de la fermeturé automatique 25

- Activer la fermeture automatique 25

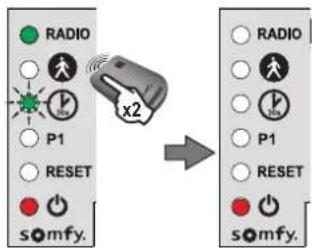

- Désactiver la fermeture automatique 26

5 Programmation des télécommandes 27

5.1 Présentation des télécommandes 27

- Possibilités de programmation de la télécommande 2 touches 27

- Possibilités de programmation de la télécommande 4 touches 27

- Utilisation d'une télécommande 3 touches 27

5.2 Ajouter une télécommande 28

- Télécommande 2 ou 4 touches 28

- Télécommande 3 touches 28

5.3 Supprimer les télécommandes 28

6 Aide au dépannage 29

6.1 Assistance 29

6.2 Changer la pile de la télécommande 29

6.3 Effacer les réglages 30

6.4 Déverrouiller / verrouiller les moteurs 30

6.5 Diagnostic 31

7 Caractéristiques techniques 32

> Consignes de sécurité

Ce symbole signale un danger dont diff érents degrés sont décrits ci-dessous.

DANGER

Signale un danger entraînant immédiatement la mort ou des blessures graves.

AVERTISSEMENT

Signale un danger susceptible d'entraîner la mort ou des blessures graves.

PRÉCAUTION

Signale un danger susceptible d'entraîner des blessures légères ou moyennement graves.

ATTENTION

Signale un danger susceptible d'endommager ou de détruire le produit.

AVERTISSEMENT

MISE EN GARDE - Instructions importantes de sécurité.

Il est important pour la sécurité des personnes de suivre toutes les instructions car une installation incorrecte peut entraîner des blessures graves. Conserver ces instructions. L'installateur doit impérativement former tous les utilisateurs pour garantir une utilisation en toute sécurité de la motorisation conformément au manuel d'utilisation. Les instructions doivent être remises à l'utilisateur final.

▶ Informations importantes

Ce produit est une motorisation pour un portail battant en usage résidentiel tel que défi ni dans la norme EN 60335-2-103, à laquelle il est conforme. Ces instructions ont notamment pour objectif de satisfaire les exigences des dites normes et ainsi d'assurer la sécurité des biens et des personnes.

AVERTISSEMENT

Toute utilisation de ce produit hors du domaine d'application décrit dans ce manuel est interdite (voir paragraphe «Domaine d'application» du manuel). L'utilisation de tout accessoire ou de tout composant non préconisé par Somfy est interdite - la sécurité des personnes ne serait pas assurée. Somfy ne peut pas être tenu pour responsable des dommages résultant du non respect des instructions de ce manuel.

Si un doute apparaît lors de l'installation de la motorisation ou pour obtenir des informations complémentaires, consulter le site internet www.somfy.com. Ces instructions sont susceptibles d'être modifiées en cas d'évolution des normes ou de la motorisation.

▶ Etat du portail à motoriser

Avant d'installer la motorisation, vérifi er que :

• le portail est en bonne condition mécanique.
  • le portail est stable quelque soit sa position.
• les structures supportant le portail permettent de fi xer la motorisation solidement. Les renforcer si nécessaire.

- le portail se ferme et s'ouvre manuellement convenablement avec une force inférieure à 150 N.

- la plage de température marquée sur la motorisation est adaptée à l'emplacement.

ATTENTION

Ne pas projeter d'eau sur la motorisation. Ne pas installer la motorisation dans un milieu explosif.

AVERTISSEMENT

S'assurer que les zones dangereuses (écrasement, cisaillement, coïncement) entre la partie entraînée et les parties fixes environnantes dues au mouvement d'ouverture de la partie entraînée sont évitées ou signalées sur l'installation (voir «Prévention des risques»).

Fixer à demeure les étiquettes de mise en garde contre l'écrasement à un endroit très visible ou près des dispositifs de commande fi xes éventuels.

▶ Installation électrique

DANGER

L'installation de l'alimentation électrique doit être conforme aux normes en vigueur dans le pays où est installée la motorisation et doit être faite par un personnel qualifié.

DANGER

La ligne électrique doit être exclusivement réservée à la motorisation et dotée d'une protection constituée :

• d'un fusible ou disjoncteur calibre 10 A,
- et d'un dispositif de type diff érentiel (30 mA).

Un moyen de déconnexion omnipolaire de l'alimentation doit être prévu. Les interrupteurs prévus pour assurer une coupure omnipolaire des appareils fi xes doivent être raccordés directement aux bornes d'alimentation et doivent avoir une distance de séparation des contacts sur tous les pôles pour assurer une déconnexion complète dans les conditions de catégorie de surtension III. Les câbles basse tension soumis aux intempéries doivent être au minimum de type H07RN-F. L'installation d'un parafoudre est conseillée (de tension résiduelle d'un maximum de 2 kV obligatoire).

▶ Passage des câbles

DANGER

Les câbles enterrés doivent être équipés d'une gaine de protection de diamètre suffi sant pour passer le câble du moteur et les câbles des accessoires. Pour les câbles non enterrés, utiliser un passe-câble qui supportera le passage des véhicules (réf. 2400484).

- Consignes de sécurité relatives à l'installation de la motorisation

AVERTISSEMENT

Enlever tous bijoux (bracelet, chaîne ou autres) lors de l'installation. Pour les opérations de manipulation, de perçage et de soudure, porter les protections adéquates (lunettes spéciales, gants, casque antibruit, etc.).

DANGER

Ne pas raccorder la motorisation à une source d'alimentation (secteur, batterie ou solaire) avant d'avoir terminé l'installation.

AVERTISSEMENT

Il est strictement interdit de modifi er l'un des éléments fournis dans ce kit ou d'utiliser un élément additif non préconisé dans ce manuel.

Surveiller le portail en mouvement et maintenir les personnes éloignées jusqu'à ce que l'installation soit terminée.

Ne pas utiliser d'adhésifs pour fixer la motorisation.

AVERTISSEMENT

Le déverrouillage manuel peut entraîner un mouvement incontrôlé du portail. Fixer à demeure l'étiquette concernant le dispositif de déverrouillage manuel près de son organe de manoeuvre.

AVERTISSEMENT

Installer tout dispositif de commande fi xe à une hauteur d'au moins 1,5 m et en vue du portail mais éloigné des parties mobiles.

Après installation, s'assurer que :

• le mécanisme est correctement réglé.
  • le dispositif de déverrouillage manufonctionne correctement.
• la motorisation change de sens quand le portail rencontre un objet de 50 mm positionné à mi-hauteur du vantail.

AVERTISSEMENT

Dans le cas d'un fonctionnement en mode automatique ou d'une commande hors vue, il est impératif d'installer des cellules photoélectriques. La motorisation en mode automatique est celle qui fonctionne au moins dans une direction sans activation intentionnelle de l'utilisateur.

Dans le cas d'un fonctionnement en mode automatique ou si le portail donne sur la voie publique, l'installation d'un feu clignotant peut être exigée, conformément à la réglementation du pays dans lequel la motorisation est mise en service.

- Consignes de sécurité relatives à l'utilisation

AVERTISSEMENT

Cette motorisation peut être utilisée par des enfants âgés d'au moins 8 ans et par des personnes ayant des capacités physiques, sensorielles ou mentales réduites ou dénuées d'expérience ou de connaissance, s'ils (si elles) sont correctement surveillé(e)s ou si des instructions relatives à l'utilisation de la motorisation en toute sécurité leur ont été données et si les risques encourus ont été appréhendés. Ne pas laisser les enfants jouer avec les dispositifs de commande du portail. Mettre les télécommandes hors de portée des enfants. Le nettoyage et l'entretien par l'usager ne doivent pas être eff ectués par des enfants.

Le niveau de pression acoustique de la motorisation est inférieur ou égal à 70 dB(A). Le bruit émis par la structure à laquelle la motorisation sera connectée n'est pas pris en considération.

AVERTISSEMENT

Tout utilisateur potentiel doit être formé à l'utilisation de la motorisation par l'installateur appliquant toutes les préconisations de ce manuel. Il est impératif de s'assurer qu'aucune personne non formée ne puisse mettre le portail en mouvement. L'utilisateur doit surveiller le portail pendant tout les mouvements et maintenir les personnes éloignées jusqu'à ce que le portail soit complètement ouvert ou fermé. Ne pas empêcher volontairement le mouvement du portail.

AVERTISSEMENT

En cas de mauvais fonctionnement, couper l'alimentation et déverrouiller immédiatement la motorisation, afi n de permettre l'accès et contacter l'assistance Somfy.

Ne pas essayer d'ouvrir manuellement le portail si la motorisation n'a pas été déverrouillée. Éviter que tout obstacle naturel (branche, pierre, herbes hautes...) puisse entraver le mouvement du portail.

- Consignes de sécurité relatives à la maintenance

DANGER

La motorisation doit être déconnectée de toute source d'alimentation durant le nettoyage, la maintenance et lors du remplacement des pièces.

AVERTISSEMENT

Vérifi er chaque mois :

- l'installation pour déceler tout signe d'usure ou de détérioration des câbles et du montage. - que la motorisation change de sens quand le portail rencontre un objet de 50 mm positionné à mi-hauteur du vantail

Ne pas utiliser la motorisation si une réparation ou un réglage est nécessaire. Les portails en mauvais état doivent être réparés, renforcés, voire changés. Utiliser exclusivement des pièces d'origine pour tout entretien ou réparation.

Toute modifi cation technique, électronique du mécanique sur la motorisation devra être faite avec l'accord de l'assistance Somfy.

Si l'installation est équipée de cellules photoélectriques et/ou d'un feu clignotant, nettoyer régulièrement les optiques des cellules photoélectriques et le feu clignotant.

▶ A propos des piles

DANGER

Ne pas laisser les piles/piles boutons/accus à la portée des enfants. Les conserver dans un endroit qui leur est inaccessible. Il y a un risque qu'elles soient avalées par des enfants ou des animaux domestiques. Danger de mort ! Si cela devait arriver malgré tout, consulter immédiatement un médecin ou se rendre à l'hôpital.

Faire attention de ne pas court-circuiter les piles, ni les jeter dans le feu, ni les recharger. Il y a risque d'explosion.

▶ Recyclage et mise au rebut

La batterie, si installée, doit être retirée de la motorisation avant que celle-ci ne soit mise au rebut.

Ne pas jeter les piles usagées des télécommandes ou la batterie, si installée, avec les déchets ménagers. Les déposer à un point de collecte dédié pour leur recyclage.

Ne pas jeter la motorisation hors d'usage avec les déchets ménagers. Faire reprendre la motorisation par son distributeur ou utiliser les moyens de collecte sélective mis à disposition par la commune.

▶ Réglementation

CE Somfy déclare que le produit décrit dans ces instructions lorsqu'il est utilisé conformément à ces instructions, est conforme aux exigences essentielles des

Directives Européennes applicables et en particulier à la Directive Machine 2006/42/EC et à la Directive Radio 2014/53/EU.

Le texte complet de la déclaration CE de conformité est disponible à l'adresse internet suivante : www.somfy.com/ce. Phillipe Geoff roy, Responsable réglementation, Cluses

Prévention des risques

Identifi cation des zones à risque

Zone 2 Zone 1 Zone 3 Zone 3 Zone 2 Zone 4 Zone 4

Mesures à prendre pour lever les risques

ZONE 1

Risques de choc et d'écrasement

Solution :

Détection d'obstacle intrinsèque au moteur

Cellules photoélectriques

Cellules photoélectriques

STOP

ZONE 2

Risques d'écrasement et de cisaillement des mains

Si une zone de cisaillement existe sur l'installation :

• laisser une distance de 10 cm minimum entre le vantail et le pilier/mur.
• entailler le coin du pilier sans le fragiliser.

Entaille du pilier

ZONE 4

Risque d'emprisonnement et d'écrasement

Détection d'obstacle intrinsèque au moteur.

Si une zone d'emprisonnement existe entre les vantaux et les parties fi xes environnantes, laisser une distance de 50 cm minimum entre les vantaux et les parties fi xes.

ZONE 3

Risque de choc

Solution :

Détection d'obstacle intrinsèque au moteur.

STOP

ZONE 5

Risque d'entraînement des pieds

Si une zone dangereuse pour les pieds existe entre le bas des vantaux et le sol, laisser une distance de 12 cm minimum ou 5 mm maximum entre le bas des vantaux et le sol.

12 cm min.

5 mm max.

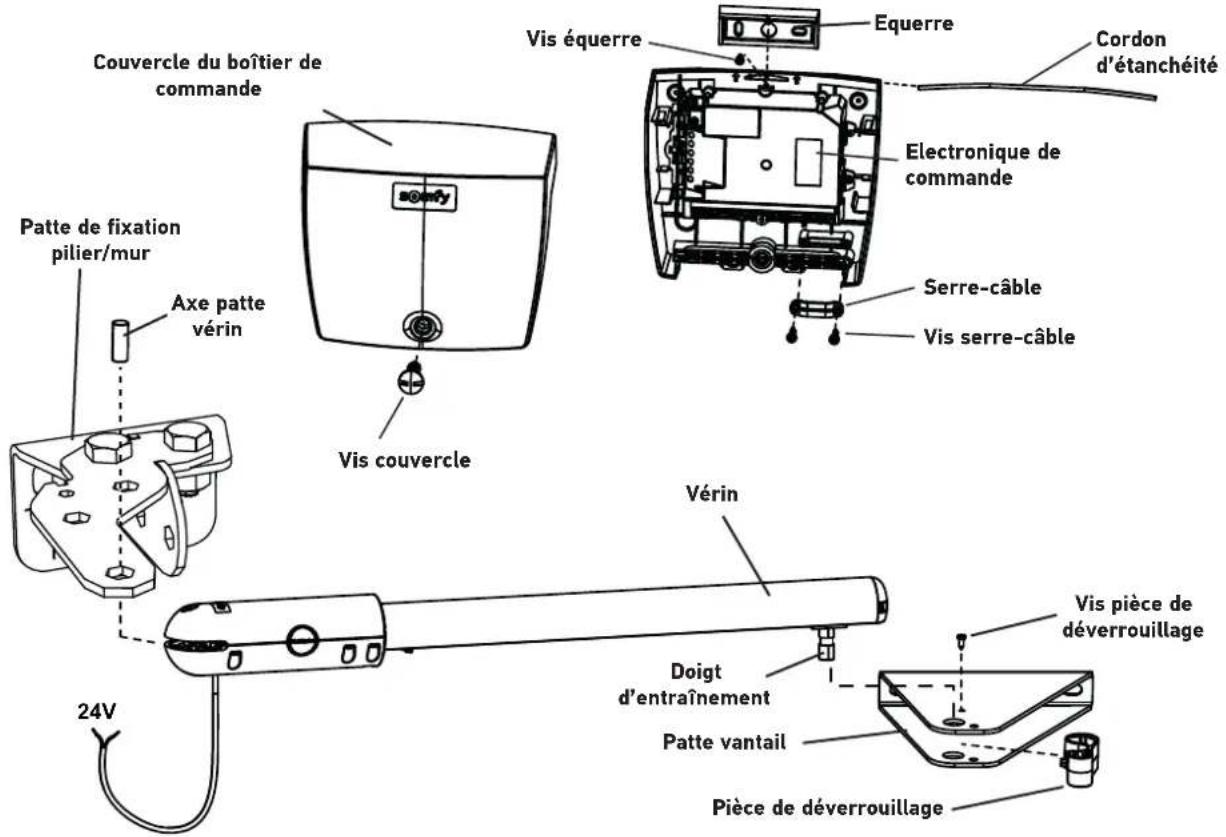

Contenu du pack

24V a 24V c d e somfy ATTENTION Color Electric Resisture Sens de montage Aquente "e" ou "E" Sens "E" Diner (poult) Pots out F Sens "e" m k j g l i h o n p q r s u t 230V

Rep. Désignation Quantité Rep. Désignation Quantité

a	Vérin 24V x2 Sachet accessoires boîtier de commande
b	Boîtier de commande	x1
c	Patte pilier/mur (équerre + rallonge)	x2
d	Patte de fixation vantail	x2
e	Disque pour relevé de cotes	x1
f	Etiquette memo	x1

Sachet accessoires vérin

g	Pièce de déverrouillage	x2
h	Vis pièce de déverrouillage	x2
i	Axe de fixation vérin à la patte pilier/mur	x2
j	Rondelle plate M8x22	x4
k	Rondelle patte de fixation pilier/mur	x4
l	Ecrou patte de fixation pilier/mur	x4
m	Vis patte de fixation pilier/mur	x4

n	Support batterie	x1
o	Cordon d'étanchéité	x1
p	Vis couvercle boîtier	x1
q	Clé de déverrouillage couvercle boîtier	x1
r	Equerre de fixation au mur	x1
s	Vis de fixation du boîtier à l'équerre	x1
t	Serre-câble	x1
u	Vis serre-câble	x2

▶ Description du produit

Couvercle du boîtier de commande Vis équerre Equerre Cordon d'étanchéité Electronique de commande Serre-câble Vis serre-câble Patte de fixation pilier/mur Axe patte vérin Vis couvercle Vérin 24V Doigt d'entraînement Patte vantail Vis pièce de déverrouillage Pièce de déverrouillage

▶ Encombrement

163 mm 70 mm 105 mm 76 mm 85 mm 786 mm 124 mm 104 mm 149,59 mm 208 mm 187 mm M/L S 174 mm 164,49 mm 20.00 mm 72 mm

▶ Domaine d'application

Cet automatisme a été conçu pour motoriser des portails résidentiels à double battant pour une maison individuelle.

Dimensions et poids des vantaux

	SGS LINE	SGS ESSENTIAL
Poids max. par vantail (P)	200 kg	250 kg
Hauteur max. par vantail (H)	2 m	2 m
Largeur min./max. par vantail (L)	1,25 / 2 m	1,25 / 2,5 m

Le type de portail (plein / ajouré) et les conditions climatiques (présence de vent fort), peuvent réduire ces valeurs maximums (voir tableau ci-dessous).

H L P

Dimensions et poids des vantaux motorisables en fonction de la force du vent

Force du vent Eff et Produit SGS LINE SGS ESSENTIAL
≥ à 80Km/h On ne	marche plus contre le vent Largeur min./		Poids max.	1,25 /1,5 m200 kg	1,25 /1,5 m250 kg
< à 80Km/h> à 40 Km/h	Les branches des arbres s'agitent		Largeur min./max.Poids max.	1,25 / 2 m200 kg	1,25 / 2,5 m250 kg
			Largeur min./max.Poids max.	1,25 / 1,5 m200 kg	1,25 / 1,5 m250 kg
≤ à 40 Km/h Le sable s' envole			Largeur min./max.Poids max.	1,25 / 2 m200 kg	1,25 / 2,5 m250 kg

Portail ajouré

Portail semi-ajouré Portail plein

▶ Vue générale de l'installation

Repère	Désign
A	Eclairage de zone* E Antenne déportée*
B Visiophone* F Feu clignotant
C	Contact à clé*
D	Cellules photoélectriques

	Repère
G	Moteurs
H	Boîtier de commande

*accessoires en option

Présentation de l'électronique de commande

Rep. Désignation Fonction
A	Bouton ⬤	Réveil de l'électronique de commande
B Voyant RADIO		S'allume à chaque fois que l'électronique de commande reçoit une commande radio
C	Voyant ⬤	S'allume lors de l'activation/désactivation de l'ouverture piétonne
D	Voyant ⬤	Allumé	la fermeture automatique du portail est activée
		Eteint	la fermeture automatique du portail n'est pas activée
		Clignote	le paramètre «fermeture automatique» est sélectionné
E Voyant P1 Non utilisé
F Voyant RESET		Allumé	les réglages seuls ou les réglages et les points de commande radio sont eff acés
		Clignote	la fonction d'eff acement des réglages et des points de commande radio est sélectionnée
G	Voyant ⬤	Allumé	la motorisation fonctionne correctement - l'électronique de commande est réveillée
		Eteint	la motorisation fonctionne correctement - l'électronique de commande est en veille
		Clignote voir «Diagnostic» page 31

> Pré-requis pour l'installation

▶ Points à vérifier avant l'installation

Portal

Le portail est en bon état : il s'ouvre et se ferme normalement sans forcer. Il reste horizontal pendant toute sa course. Il s'ouvre vers l'intérieur de la propriété.

Patte de fixation Renfort

Les moteurs doivent être fi xés sur les renforts horizontaux des vantaux, idéalement placés à 1/3 de la hauteur du portail.

En l'absence de renforts, prévoir des contre-plaques en métal d'environ 4 mm d'épaisseur.

Butées de fermeture au sol

La course du portail en fermeture doit être délimitée par des butées fi xées solidement au sol.

Les butées d'ouvertures sont intégrées au moteur (voir «Réglage de la butées d'ouverture», page 21).

Nota : dans le cas particulier de piliers entre 7 et 10 cm de large, les butées d'ouverture intégrées ne pourront être utilisées, il faudra des butées fixes au sol.

Serrure mécanique

Si le portail est équipé d'une serrure mécanique, elle doit être enlevée.

Piliers

Les piliers doivent avoir une structure robuste et une largeur d'au moins 7 cm. Dans le cas de petits piliers, il sera obligatoire de les renforcer en coulant du béton à l'intérieur afi n d'assurer une meilleure robustesse et une meilleure tenue.

Il est déconseillé de fixer l'équerre au ras du pilier : risque d'éclatement.

Pré-équipement électrique

Câbles à prévoir

• Alimentation secteur : câble 3 x 1,5 mm² ou 3 x 2,5 mm² pour un usage extérieur (type H07RN-F mini).
• Liaison entre les moteurs : câble 2 x 1 mm²; prévoir une boîte de dérivation IP 55 pour protéger la liaison entre le câble qui sort du moteur et la rallonge qui va au boîtier de commande.
• Liaison des cellules : câble 2 x 0,75 mm ^2 .

Le passage du câble d'alimentation doit être prévu suivant les normes électriques en vigueur dans le pays d'utilisation.

Câble moteur Rallonge vers boîtier de commande

230 V 3 x 1,5 mm² 2 x 1 mm² 2 x 0,75 mm² Gaine souple ICT Les câbles ne sont pas fournis avec le produit.

Passage des câbles

• Les câbles enterrés doivent être équipés d'une gaine de protection de diamètre suffisant pour passer tous les câbles.
• Aménager une arrivée électrique 230 V au plus près de l'emplacement du boîtier de commande.

▶ Câbles à prévoir

Si la réalisation d'une tranchée n'est pas possible, utiliser un passe-câble qui pourra supporter le passage des véhicules (réf. 2400484).

Le détail des câblages est donnée dans la partie «Câblage des accessoires» page 23.

ANT 1 2 BUSB 3 4 START 5 6 - 24V + 7 8 9 FLASH M1 11 M2 131 BATT 104101212 LIGHT 14 15 230V L N 16 17 2 x 0.75 mm² 2 x 0.75 mm² 2 x 0.75 mm² 2 x 0.75 mm² 2 x 1 mm² 2 x 1 mm² 3 x 1.5 mm² 3 x 1.5 mm² Alimentation secteur 230V

▶ Outillage nécessaire à l'installation (non fourni)

PH PZ2 13 17 19 13 17 19

Visserie nécessaire à l'installation (non fournie)

Ces informations sont données à titre indicatif.

Pour la fi xation des ... Quantité
PATTES AUX PILIERS/MURS
	Visserie adaptée au matériau du pilier/mur (vis, goujons, scellements chimiques, ...) : - diamètre : 8 à 10 mm - tête hexagonale	6
	Rondelles : - diamètre intérieur : 8 à 10 mm - diamètre extérieur : 16 à 20 mm Ecrous : - hexagone : 13 mm (vis 8 mm) / 17 mm (vis 10 mm)	6
PATTES AUX VANTAUX
	Visserie adaptée au matériau du renfort des vantaux : - diamètre : 8 mm - longueur adaptée à l'épaisseur du renfort des vantaux	6
	Rondelles fournies - diamètre intérieur : 8 mm - diamètre extérieur : 22 mm	6
BOÎTIER DE COMMANDE
	Visserie adaptée au matériau du pilier/mur - vis diamètre : 3,5 à 4,5 mm - tête fraisée ou bombée - chevilles type «S» pour béton : S5, S6 ou S8	4

1.1 Relever les cotes

Relever les cotes en utilisant le disque (e) pour déterminer la position des moteurs sur les piliers.

Nota : Pour ces mesures, les vantaux et leurs gonds sont considérés dans le même axe.

Rappel : Laisser une distance de 50 cm minimum entre les vantaux et les parties fixes (voir «Prévention des risques» page 5).

Mesurer la cote A. Reporter la cote A mesurée sur le disque. ATTENTION Cotes déconseillées pour les vantaux > à 2 mètres 3 Déterminer la cote B somfy A 1 cm A 1 cm S M L cm B 4 O S M/L α 2 X ≥30cm E E L 20≤X<30cm M 10≤X<20cm S

Mesurer la largeur du pilier X pour déterminer le sens de montage S, M ou L de la patte pilier. Dans le cas d'une confi guration L, choisir e ou E selon l'indication fournie. Pilier gauche Pilier droit 2 X≥30cm 20≤X<30cm 10≤X<20cm Attention au sens de fixation haut et bas de la patte. Sens correct Sens incorrect

4 L'angle d'ouverture a maximum est indiqué. Angle 4 S M/L α Respecter l'angle d'ouverture maximum donné par le disque.

Conseil : la cote A est négative

Si la cote A est négative, le gond du vantail se trouve devant le pilier. Nous conseillons d'ajouter une cale de sorte que la patte de fi xation vérin se trouve dans l'axe du gond du vantail et que A soit égal à 0 cm.

▶ Installation sur pilier entre 7 et 10 cm de large

PREREQUIS :

- Les butées d'ouvertures intégrées ne pourront pas être utilisées : il est obligatoire d'installer des butées d'ouverture fixées au sol. - Il est nécessaire de couper la patte moteur :

A B Angle max d'ouverture Commentaires
3,5 cm	10 cm	90 Confi guration conseillée
3,5 cm	10 cm	100

1.3 Fixation des pattes pilier

▶ Tracer les axes AM et AH

1. Reporter la cote B sur le pilier à partir de l'axe du gond et tracer un axe vertical AM sur le pilier.
2. Tracer l'axe horizontal AH sur le pilier à mi-hauteur du renfort.

Auto-contrôle avant l'étape suivante Avez-vous bien tracé les axes AM et AH ?

AM B AH

▶ Percer les piliers

1
Configuration M ou L

AM AH

Aligner les repères tracés sur la patte sur l'axe AH et aligner le bord de la patte par rapport à l'axe AM.

Nota : Les repères tracés sur la patte se trouvent sous les trous oblongs.

Attention au sens de fixation haut et bas de la patte.

Sens correct

Sens incorrect

Configuration S

AM AH-

Aligner le repère tracé sur la partie basse de la patte sur l'axe AH et aligner le bord de la patte par rapport à l'axe AM.

2

Vérifi er l'horizontalité de la patte puis marquer les trous de fi xation de la patte.

Nota : Utiliser les 2 trous oblongs si pilier béton ou les 4 trous ronds si pilier métal/ alu.

3

Percer les 2 ou 4 trous sur chaque pilier aux emplacements repérés (voir page 11 pour le diamètre de perçage).

▶ Fixer la patte de fixation pilier

1

Fixer la patte au pilier selon la confi guration (S,M,L) donnée par le disque, avec une visserie adaptée au support de fixation.

2

Vérifi er le niveau de la patte. Reprendre le serrage si nécessaire.

Auto-contrôle avant l'étape suivante

Avez-vous vérifi é la parfaite horizontalité des pattes sur les piliers ?

▶ Assembler la patte de fixation pilier

Assembler la patte pilier selon la confi guration défi nie avec le disque (voir page 12).

Confi guration L - E	L - e M S
Pilier gauche
Pilier droit

Monter le vérin sur la patte de fixation

1

Monter le vérin sur la patte de fixation. Le bloquer avec l'axe (i).

2

1.4 Fixation des moteurs aux vantaux

!

Ne jamais faire fonctionner le vérin avant d'avoir terminé sa fixation sur le vantail. Le réglage de la butée interne du vérin pourrait être faussé et des dysfonctionnements pourraient en résulter.

1

Fixer la pièce de déverrouillage (g) sur la patte de fixation vantail (d) à l'aide de la vis (h).

2

Monter le vérin sur la patte de fixation vantail. Clipser la pièce de déverrouillage sur le doigt d'entraînement du vérin pour le bloquer.

3

En position fermée, les vantaux doivent être bien plaqués contre la butée au sol et le vérin sur sa butée interne.

4

Plaquer la patte de fixation vantail contre le renfort des vantaux. Vérifi er l'horizontalité du vérin.

5

Marquer les repères sur les côtés de la patte de fixation vantail.

6

Déclipser la pièce de déverrouillage puis retirer le vérin de la patte de fixation vantail.

7

Repositionner la patte de fi xation vantail puis marquer les trous de fi xation au centre des trous oblongs.

8

Percer les vantaux au diamètre 8.

9

Fixer la patte de fixation vantail aux deux points sur les vantaux en utilisant des vis adaptées au matériau du renfort et les rondelles (j) fournies.

10

Les rondelles (j) fournies doivent impérativement être montées.

Auto-contrôle avant l'étape suivante Avez-vous vérifi é la parfaite horizontalité des vérins ?

1.5 Installation du boîtier de commande

▶ Position du boîtier de commande

Le boîtier sera monté sur un pilier/mur du côté de l'arrivée de l'alimentation électrique.

▶ Installer le cordon d'étanchéité

Emboîter le cordon d'étanchéité (o) dans le haut du boîtier de commande.

230V

Le bon positionnement de l'antenne est essentiel pour un fonctionnement optimal.

Ne jamais recouper le fil d'antenne.

Antenne

▶ Fixer le boîtier de commande

1			Placer l’équerre de fixation du boîtier (r) contre le pilier/mur.Vérifi er son horizontalité en posant un niveau à l'emplacement prévu.Marquer les points de fixation de l'équerre.
2			Retirer l'équerre et percer le pilier/mur. Le diamètre de perçage est à défi nir en fonction du type de vis utilisées pour la fixation (voir page 11).
3			Fixer l'équerre au pilier/mur.
4			Placer le fond du boîtier pour marquer les 2 points de fixation en bas du boîtier.
5			Retirer le fond du boîtier puis percer le pilier/mur. Le diamètre de perçage est à défi nir en fonction du type de vis utilisées pour la fixation (voir page 11).
6			Fixer le fond du boîtier au pilier/mur : 1 vis (s) pour fixer le boîtier à l'équerre + 2 vis pour fixer le boîtier au pilier/mur.

1.6 Raccordement des moteurs

i

Le moteur M1 actionne le vantail qui :

• s'ouvre en premier et se referme en dernier,
• s'ouvre pour l'ouverture piétonne du portail.

1

Portail fermé, identifi er le vantail qui devra s'ouvrir en premier.

Le moteur M1 actionne ce vantail.

2

Connector les moteurs comme indiqué dans le tableau ci-dessous :

Brancher le fi l du moteur ... sur la borne ...
M1	bleu 10
	marron 11
M2	bleu 12
	marron 13

M1 10 11 M2 12 13 BAT LASH

1.7 Raccordement à l'alimentation secteur

!

Pour votre sécurité, ces opérations doivent se faire hors tension.

Utiliser un câble 3 x 1,5 mm² pour un usage extérieur (type H07RN-F minimum).

Utiliser impérativement le serre-câble fourni. Pour tous les câbles basse tension, s'assurer qu'ils résistent à une traction de 100 N.

Vérifi er que les conducteurs n'ont pas bougé après avoir appliqué cette traction.

1

4 cm Phase Neutre Câble d'alimentation 230V

Sur un câble de type 3 x 1,5 mm², préparer 2 fi ls de 4 cm (phase et neutre).

2

JS START M1 M2 BATT LIGHT 230V 10 11 12 13 - + Phase Neutre Serre-câble Câble d'alimentation 230V

• Raccorder la phase et le neutre sur les bornes 16 et 17 (étiquette rouge «230 V»).
• Bloquer le câble d'alimentation 230 V avec le serre-câble fourni (u).
• Mettre un domino sur le fil de terre (jaune/vert) et le ranger dans le boîtier de commande.

2.1 Mettre l'installation sous tension

Le voyant ⚠ alignnote (2 fois).

La motorisation est sous tension et en attente d'auto-apprentissage.

Si le voyant ⏻ ne s'allume pas ou que le nombre de clignotements n'est pas celui attendu : voir «Diagnostic» page 31.

2.2 Réglage de la butée d'ouverture

Butées d'ouverture

Les butées d'ouverture sont intégrées au vérin. Elles délimitent la course du portail à l'ouverture.

Rappel : L'installation doit être équipée de butées de fermeture fixées au sol pour délimiter la course du portail à la fermeture.

Durant cette phase, un appui sur la touche 1 de la télécommande programmée n'entraînera que l'ouverture et l'arrêt du portail (1er appui = ouvre, 2ème appui = stop, 3ème appui = ouvre, 4ème appui = stop, etc.) la position d'ouverture souhaitée peut ainsi être réglée en plusieurs fois. La fermeture du portail sera possible une fois les butées d'ouverture installées.

1

- Appuyer sur la touche 1 de la télécommande.

Après quelques secondes, le premier vantail s'ouvre, en petite vitesse.

Si le vantail ne s'ouvre pas, vérifi er que les moteurs sont câblés comme indiqué page 19.

- Appuyer à nouveau sur la touche 1 de la télécommande pour arrêter le vantail à la position d'ouverture souhaitée.

2

Positionner les butées d'ouverture en contact avec la noix du vérin puis serrer les butées avec une clé allen 6 pans diamètre 3 (2 vis par butée).

Faire 2 tours de clé après contact.

3

Appuyer sur la touche 1 de la télécommande. Le second vantail s'ouvre.

4

Appuyer à nouveau sur la touche 1 de la télécommande pour arrêter le vantail à la position d'ouverture souhaitée.

5

Positionner les butées d'ouverture en contact avec la noix du vérin puis serrer les butées avec une clé allen 6 pans diamètre 3 (2 vis par butée).

Faire 2 tours de clé après contact.

6

Appuyer sur la touche 1 de la télécommande pour refermer complètement le portail. Les vantaux se ferment l'un après l'autre.

Auto-contrôle avant l'étape suivante

Avez-vous réglé la position de la butée d'ouverture sur chaque moteur ?

2.3 Auto-apprentissage de la course du portail

Vérifi er que l'installation est sous tension : le voyant clignote (2 fois).

Cas 1 : Première mise en service de votre motorisation

Appuyer sur la touche 1 de la télécommande pour lancer un mouvement COMPLET d'ouverture du portail.

Lorsque le portail est complètement ouvert, appuyer une nouvelle fois sur la touche 1 de la télécommande pour lancer un mouvement COMPLET de fermeture du portail.

Lorsque le portail est complètement fermé, le voyant ⏻ du boîtier de commande doit S'ALLUMER FIXE.

Cas 2 : Vous venez d'eff acer les réglages

Lancer 4 mouvements complets d'ouverture et fermeture du portail.

A la fin des 4 mouvements, le voyant du boîtier de commande doit S'ALLUMER FIXE.

Les mouvements du portail ne doivent pas être interrompus (ouverture /fermeture complète).

S'ils sont interrompus, l'apprentissage reprendra automatiquement à la prochaine ouverture commandée.

Si le voyant ⏻ clignote, relancer l'auto-apprentissage de la course des vantaux (4 mouvements complets d'ouverture et fermeture).

Si le voyant Ⓧ continue à clignoter consulter «Diagnostic» page 31.

Si le portail se réouvre à la fin du mouvement de fermeture, desserrer et décaler légèrement les pattes des vantaux vers le centre du portail.

AVERTISSEMENT

A la fin de l'installation, vérifier impérativement que la détection d'obstacle est conforme à l'annexe A de la norme EN 12 453.

2.4 Fermer le boîtier de commande

1

Coller l'étiquette mémo (f) au fond du couvercle du boîtier de commande.

2

Fermer le boîtier de commande et visser le couvercle.

2.5 Mise en veille/Réveil de l'électronique de commande

Lorsque l'auto-apprentissage a été eff ectué, l'électronique passe automatiquement en veille après 5 minutes d'inactivité, pour faire des économies d'énergie.

En état de veille, tous les voyants sont éteints.

Pour vérifi er si la motorisation est sous tension ou pour vérifi er/modifi er le paramétrage, appuyer 2 secondes sur le bouton pour réveiller l'électronique. L'électronique repassera automatiquement en veille après 5 minutes d'inactivité.

2.6 Ouverture totale et fermeture du portail

Les télécommandes livrées dans le kit sont déjà mémorisées et programmées pour que la touche 1 des télécommandes commande l'ouverture totale du portail.

- Portail fermé : appuyer sur la touche 1 de la télécommande pour ouvrir totalement le portail.

- Portail en mouvement : appuyer sur la touche 1 de la télécommande pour arrêter le portail.

- Portail ouvert : appuyer sur la touche 1 de la télécommande pour fermer le portail.

2.7 Détection d' obstacle

Si un obstacle est détecté (eff ort anormal sur la motorisation) :

- Pendant l'ouverture du portail : le portail s'arrête.

- Pendant la fermeture du portail : le portail s'arrête et se ré-ouvre.

2.8 Formation des utilisateurs

Former tous les utilisateurs à l'usage en toute sécurité de ce portail motorisé (utilisation standard et principe de déverouillage) et aux vérifi cations périodiques obligatoires.

Pour votre sécurité, ces opérations doivent se faire hors tension.

Il est conseillé de réaliser l'auto-apprentissage de la course du portail avant de raccorder les accessoires (cellules photoélectriques, feu clignotant, etc.).

3.1 Cellules photoélectriques

Le câblage d'un second jeu de cellules photoélectriques n'est pas possible sur cette motorisation.

▶ Installation

Après le câblage des cellules photoélectriques :

• remettre le moteur sous tension,
• lancer un mouvement d'ouverture ou de fermeture du portail.

Les cellules photoélectriques sont reconnues par l'électronique de commande à la fin de ce mouvement.

▶ Fonctionnement avec des cellules photoélectriques

TX RX 1 2 1 2 3 5 BUS 3 4

ou

TX RX 1 2 1 2 BUS 3 4

C S

Si les cellules sont occultées pendant la fermeture du portail, le portail s'arrête et se re-ouvre.

En cas de suppression des cellules photoélectriques

Après la suppression des cellules photoélectriques, remettre le moteur sous tension puis réaliser la procédure «Désactiver la fermeture automatique» page 26.

3.2 Feu clignotant

Ampoule 10 W - 24 V MAXIMUM - L'utilisation d'ampoule de puissance supérieure à 10 W - 24 V peut provoquer des dysfonctionnements de la motorisation.

▶ Fonctionnement du feu clignotant

Le feu clignote pendant le mouvement du portail.

24V+ 7 8 9 FLASH

3.3 Batterie (option)

Cet accessoire est incompatible avec une alimentation solaire.

Pour augmenter l'autonomie de la batterie en fonctionnement, les commandes fi laires sont désactivées; seuls les télécommandes et points de commande radio permettent de commander le portail.

l batterie de secours assure le fonctionnement du portail en cas de faillance électrique.

Le voyant Ⓧ clignote (1 clignotement) lorsque le moteur fonctionne sur batterie.

▶ Caractéristiques techniques de la batterie

• Autonomie : 10 cycles en continu ou 24 heures sur un portail en parfait état.
• Temps de charge avant utilisation optimale de la batterie : 48 heures.
  • Durée de vie : 3 ans.

Pour une durée de vie optimale de la batterie, couper l'alimentation électrique du portail au moins 3 fois par an pour le faire fonctionner quelques cycles sur la batterie.

3.4 Antenne déportée (option)

Une antenne déportée de plus longue portée peut remplacer l'antenne fi l. Elle se place sur le haut du pilier, elle doit être dégagée.

Elle est raccordée aux bornes 1 et 2 (étiquette bleu «ANT») du boîtier de commande :

• l'âme du fi l en borne 1,
• la tresse de masse en borne 2.

Cet accessoire est incompatible avec une alimentation solaire. Ne raccorder qu'un contact sec non alimenté.

M-M-L-L+NOCOMNC START 5 6

3.6 Contact à clé (option)

Cet accessoire est incompatible avec une alimentation solaire.

START 5 6

3.7 Eclairage de zone (option)

Cet accessoire est incompatible avec une alimentation solaire.

LIGHT 14 15

Puissance de la sortie éclairage

La puissance maximum de la sortie éclairage est de 500 W :

• soit 5 lampes fl uocompactes ou à leds
• soit 2 alimentations pour leds à basse tension
  • soit 1 éclairage halogène 500 W max

▶ Fonctionnement de l'éclairage de zone

L'éclairage de zone s'allume à chaque mise en route de la motorisation. Il s'éteint automatiquement 1 minute 30 après la fin du mouvement.

3.8 Alimentation solaire (option)

Ne jamais brancher le moteur à une alimentation 230 V pendant qu'il est branché à une alimentation solaire, le boîtier électronique du moteur risquerait d'être endommagé.

Lorsque le moteur fonctionne sur l'alimentation solaire :

• seuls les télécommandes et points de commande radio permettent de commander le portail (les commandes fi laires sont désactivées),
• les accessoires de sécurité filaires restent activés (cellules photoélectriques, feu clignotant).

4.1 Ouverture piétonne

▶ Fonctionnement de l'ouverture piétonne

Ouverture piétonne (moteur M1) par un appui sur la touche activée.

Arrêt en cours de mouvement par un nouvel appui sur la touche activée.

Fermeture par un nouvel appui sur la touche activée.

▶ Activer l'ouverture piétonne

i

La touche 1 des télécommandes 2 ou 4 touches ne peut pas être programmée pour commander l'ouverture piétonne du portail. Voir «Présentation des télécommandes» page 27 pour plus d'informations.

1

Appuyer 2 s sur le bouton de l'électronique de commande. Le voyant ⏻ s'allume.

C

Poser la télécommande sur la cible de l'électronique de commande.

●

RADIO <0,5s P1 RESET somfy.

Appuyer sur la touche 2 de la télécommande. Les voyants "RADIO" et ⚠ s'allument puis s'éteignent. L'ouverture piétonne est activée sur cette touche.

i

Eloignez-vous de l'électronique de commande pour tester l'ouverture piétonne.

Désactiver l'ouverture piétonne

Répéter la procédure "Activer l'ouverture piétonne" avec la touche pour laquelle l'ouverture piétonne doit être désactivée. Le voyant s'allume puis s'éteint. L'ouverture piétonne est désactivée sur cette touche.

4.2 Fermeture automatique

▶ Fonctionnement de la fermeture automatique

Appuyer sur la touche 1 de la télécommande pour ouvrir le portail.

Le portail se referme après 30 secondes ou 5 secondes si un passage est détecté par les cellules photoélectriques.

La fermeture automatique du portail peut être interrompue en appuyant sur la touche 1 de la télécommande. Pour ensuite refermer le portail, appuyer à nouveau sur la touche 1 de la télécommande.

▶ Activer la fermeture automatique

!

La fermeture automatique ne peut être activée que si des cellules photoélectriques sont câblées et reconnues par l'électronique de commande du moteur.

12

Appuyer 2 s sur le bouton de l'électronique de commande. Le voyant Ⓧ s'allume.

●

Poser la télécommande sur la cible de l'électronique de commande.

●

Rester appuyé sur la touche 1 de la télécommande jusqu'à ce que le voyant clignote.

i

Une fois l'étape 3 réalisée, vous pouvez réaliser les étapes suivantes à distance (sans poser la télécommande sur la cible).

4

    E["Radio"] --> F["P1"]
    F --> G["RESET"]
    G --> H["somfy."]

    I["Radio"] --> J["P1"]
    J --> K["RESET"]
    K --> L["somfy."]

Rester appuyé sur la touche 2 de la télécommande jusqu'à ce que le voyant Ⓤ s'éteigne puis s'allume fi xe.

5

Lorsque la touche 2 est relâchée, le voyant Ⓜ clignote, appuyer 2 fois sur la touche 1 de la télécommande. Le voyant Ⓜ reste allumé. La fermeture automatique est activée.

Désactiver la fermeture automatique

12

Appuyer 2 s sur le bouton de l'électronique de commande. Le voyant Ⓧs'allume.

Poser la télécommande sur la cible de l'électronique de commande.

●

Rester appuyé sur la touche 1 de la télécommande jusqu'à ce que le voyant clignote.

4

Appuyer sur la touche 2 de la télécommande. Le voyant 📋 clignote.

●

Appuyer 2 fois sur la touche 1 de la télécommande.

●

Le voyant ⏻ est éteint. La fermeture automatique est désactivée.

5.1 Présentation des télécommandes

Les télécommandes RTS Somfy peuvent commander, selon les choix de paramétrage :

• l'ouverture totale du portail
• l'ouverture piétonne du portail
- un autre équipement Somfy RTS (exemple : moteur de porte de garage, volet roulant, etc.)

Télécommande 2 touches

Télécommande 4 touches

i

Les télécommandes livrées dans le kit sont déjà mémorisées et programmées pour que la touche 1 des télécommandes commande l'ouverture totale du portail.

i

Vous pouvez mémoriser jusqu'à 16 points de commande (télécommandes, autre point de commande radio). Si vous mémorisez un 17ème point de commande, le premier mémorisé sera automatiquement effacé.

i

Si vous souhaitez programmer une ouverture piétonne, elle doit forcément être programmée sur la touche suivant celle de l'ouverture totale (ex : ouverture totale commandée par la touche 2, ouverture piétonne commandée par la touche 3). La programmation de l'ouverture piétonne sur la touche 1 des télécommandes est impossible.

▶ Possibilités de programmation de la télécommande 2 touches

	Touche 1	Touche 2
Possibilité 1	Ouverture totale Ouverture piétonne ou autre automatisme Somfy RTS
Possibilité 2 Autre équipement Somfy RTS Ouverture totale

▶ Possibilités de programmation de la télécommande 4 touches

	Touche 1	Touche 2	Touche 3	Touche 4
Possibilité 1	Ouverture totale Ouverture piétonne ou autre automatisme Somfy RTS		Autre automatisme Somfy RTS	Autre automatisme Somfy RTS
Possibilité 2 Autre automatisme Somfy RTS		Ouverture totale Ouverture piétonne ou autre automatisme Somfy RTS		Autre automatisme Somfy RTS
Possibilité 3 Autre automatisme Somfy RTS		Autre automatisme Somfy RTS	Ouverture totale Ouverture piétonne ou autre automatisme Somfy RTS
Possibilité 4 Autre automatisme Somfy RTS		Autre automatisme Somfy RTS	Autre automatisme Somfy RTS	Ouverture totale

▶ Utilisation d'une télécommande 3 touches

Ouverture Stop Fermeture Ro

Pour ouvrir complètement le portail, appuyer sur la touche "Montée" de la télécommande.

Pour arrêter le portail en cours de mouvement, appuyer sur la touche centrale de la télécommande.

our fermer le portail, appuyer sur la touche "Descente" de la télécommande.

i

La télécommande 3 touches ne peut pas être utilisée pour modifi er le paramétrage du moteur.

5.2 Ajouter une télécommande

▶ Télécommande 2 ou 4 touches

1

Appuyer 2 s sur le bouton de l'électronique de commande. Le voyant ⏻s'allume.

●

Poser la nouvelle télécommande à programmer sur la cible de l'électronique de commande.

●

Faire un appui bref sur la touche de la télécommande à programmer. Le voyant "RADIO" s'allume puis s'éteint lorsque vous relâchez la touche de la télécommande. L'ouverture totale est programmée sur cette touche.

▶ Télécommande 3 touches

1

Appuyer 2 s sur le bouton de l'électronique de commande. Le voyant ⏻s'allume.

●

Poser la nouvelle télécommande à programmer sur la cible de l'électronique de commande.

●

RADIO P1 RESET <0,5s somfy.

Faire un appui bref sur une touche de la télécommande à programmer. Le voyant "RADIO" s'allume puis s'éteint lorsque vous relâchez la touche de la télécommande. La télécommande est mémorisée.

5.3 Supprimer les télécommandes

Voir «Eff acer les réglages» page 30.

La motorisation doit être déconnectée de toute source d'alimentation durant le nettoyage, la maintenance et lors du remplacement des pièces.

6.1 Assistance

Si la panne persiste ou pour tout autre problème ou demande de renseignement sur votre motorisation, rendez-vous sur notre Forum d'entraide : forum.somfy.fr

La communauté est là pour vous répondre, et la réponse à votre question y figure peut-être déjà !

Vous pouvez également prendre contact auprès d'un conseiller Somfy par téléphone au 0 820 055 055 (0.15€ la minute), disponibilité du service sur www.somfy.fr

6.2 Changer la pile de la télécommande

La durée de vie de la pile, généralement constatée, est de 2 ans.

12

Retirer le clip de la télécommande.

●

Insérer le tournevis dans la fente et soulever le capot.

●

Retirer la pile à l'aide d'un tournevis.

●

Remplacer la pile (3 V CR 2430 ou CR 2032).

12

Dévisser l'arrière de la télécommande.

C

Retirer les vis. Retirer

●

arrière de la télécommande.

●

Remplacer la pile (3 V CR 2430 ou 2032).

●

Remettre puis visser l'arrière de la télécommande.

6.3 Eff acer les réglages

Dans quels cas eff acer les réglages ?

• Après l'apprentissage de la course du portail si vous changez la butée d'ouverture de position ou si vous modifiez le câblage des moteurs.
• En cas de réouvertures aléatoires du portail dues à une usure normale du portail.

12

Appuyer 2 s sur le bouton de l'électronique de commande. Le voyant Ⓧs'allume.

Poser la télécommande mémorisée sur la cible.

Rester appuyé sur la touche 1 de la télécommande jusqu'à ce que le voyant ⏻ clignote.

Appuyer 1 fois sur la touche 1 de la télécommande. Le voyant "RESET" clignote.

5

Pour eff acer les rélagles*

Rester appuyé sur la touche 2 de la télécommande jusqu'à ce que le voyant "RESET" s'allume.

5

Pour eff acer les réglages* et les télécommandes/ points de commande mémorisés

    E["Radio Symbol"] --> F["P1 Symbol"]
    F --> G["RESET Symbol"]
    G --> H["somfy. Symbol"]

    I["Radio Symbol"] --> J["P1 Symbol"]
    J --> K["RESET Symbol"]
    K --> L["somfy. Symbol"]

Rester appuyé sur la touche 2 de la télécommande jusqu'à ce que tous les voyants s'allument.

Le voyant ♦ alignote 2 fois (voir «Auto-apprentissage de la course du portail» page 21).

*Course du portail, désactivation des paramètres, ...

6.4 Déverrouiller / verrouiller les moteurs

En déverrouillant les moteurs, le portail peut être manoeuvré manuellement en cas de panne électrique.

1

Déverrouillage des moteurs

Déclipser la pièce de déverrouillage puis retirer le vérin de la patte de fixation vantail.

2

Verrouillage des moteurs

Installer le vérin. Clipser la pièce de déverrouillage sur le doigt d'entraînement pour le bloquer.

6.5 Diagnostic

DIAGNOSTIC DÉPANNAGE
Les moteurs ne répondent pas aux commandes de la télécommande	Portée de la télécommande réduite - Vérifi er la pile de la télécommande (voir «Changer la pile de la télécommande» page 29).- Vérifi er l'antenne du boîtier de commande (câblage, position, voir page 17).- Vérifi er qu'il n'y a pas d'élément extérieur susceptible de perturber les émissions radio (pylône électrique, murs ferraillés, etc.). Si tel est le cas, prévoir une antenne déportée.
	Télécommande non mémorisée Mémoriser la télécommande (voir page 28).
	Moteurs mal câblés Vérifi er le câblage des moteurs (voir page 19).
Le voyant ◎ du boîtier de commande est éteint	L'électronique est en veille	Appuyer 2 s sur le bouton pour réveiller l'électronique.
	Électronique de commande non alimentée	- Vérifi er l'alimentation secteur.- Vérifi er le câble d'alimentation.
Le voyant ◎ du boîtier de commande clignote :
1 clignotement Fonctionnement sur batterie de secours		Vérifi er l'alimentation secteur.
2 clignotements Moteur en attente d'auto-apprentissage		Lancer l'auto-apprentissage de la course du portail (voir page 21).
3 clignotements	Cellules photoélectriques en défaut	- Vérifier qu'il n'y a pas d'obstacle entre les cellules.- Vérifi er l'alignement des cellules.- Vérifi er le câblage des cellules (voir page 23).- Si les cellules sont volontairement débranchées, réaliser la procédure «Désactiver la fermeture automatique» page 26.
4 clignotements Commande permanente sur “START” du boîtier électronique (bornes 5-6)		Vérifi er les accessoires branchés sur “START” du boîtier de commande.
5 clignotements Sécurité thermique de l'électronique enclenchée		Laisser l'électronique refroidir jusqu'à ce que le voyant se rallume fi xe.
6 clignotements Court-circuit sur “BUS” du boîtier électronique (bornes 3-4)		Vérifi er les accessoires branchés sur “BUS” du boîtier électronique.
7 clignotements Défaut électronique Contacter l'assistance Somfy.
Le portail se réouvre en fin de mouvement de fermeture		Desserrer les pattes des vantaux et les décaler légèrement vers le centre du portail.

Alimentation 230 V-50Hz / 24V (en solaire)
Type de moteur 24 V
Puissance du moteur 120 W
Puissance maxi consommée(avec éclairage de zone)	600 W
Consommation en veille 4 W
Fréquence maximum de manoeuvres par jour 20 cycles / jour10 cycles / jour en solaire
Temps d'ouverture 20 s minimum à 90°
Détection d'obstacle automatique Conforme à la norme EN 12 453
Température de fonctionnement -20°C à +60°C
Protection thermique Oui
Indice de protection IP 44
Récepteur radio intégré Oui
Télécommandes :- Fréquence radio- Portée en champ d'usage- Quantité mémorisable	433,42 MHz, < 10mW~ 30 m16
Connections possibles :- Sortie pour feu clignotant- Sortie éclairage- Sortie alimentation accessoires- Entrée pour batterie de secours- Entrée pour cellules photo-électriques- Entrée de commande de type contact sec	Clignotante, 24 V, 10 W maximum500 W maxi en 230 Vsoit 5 lampes fl uocompactes ou à ledssoit 2 alimentations pour leds à basse tensionsoit 1 éclairage halogène 500 W max24 Vdc / 15 W maxiOuiOuiOui (ne fonctionne pas si alimentation batterie ou solaire)

Contents

Entaille du pilier

Entaille du pilier

ZONE 4

Entaille du pilier

ZONE 3

Risico op schokken

Oplossing:

Entaille du pilier

ZONA 4

Forum d'entraide : forum.somfy.fr

Somfy GmbH

07472 / 930 - 495

www.somfy.de

50 avenue du Nouveau Monde

74300 CLUSES

FRANCE

www.somfy.com
