MODE D'EMPLOI GDK 700 SOMFY
Motorisation pour porte de garage
Notice d'installation et d'utilisation
Présentation du produit 2
- Contenu du kit 2
- -Vue générale de l'installation 3

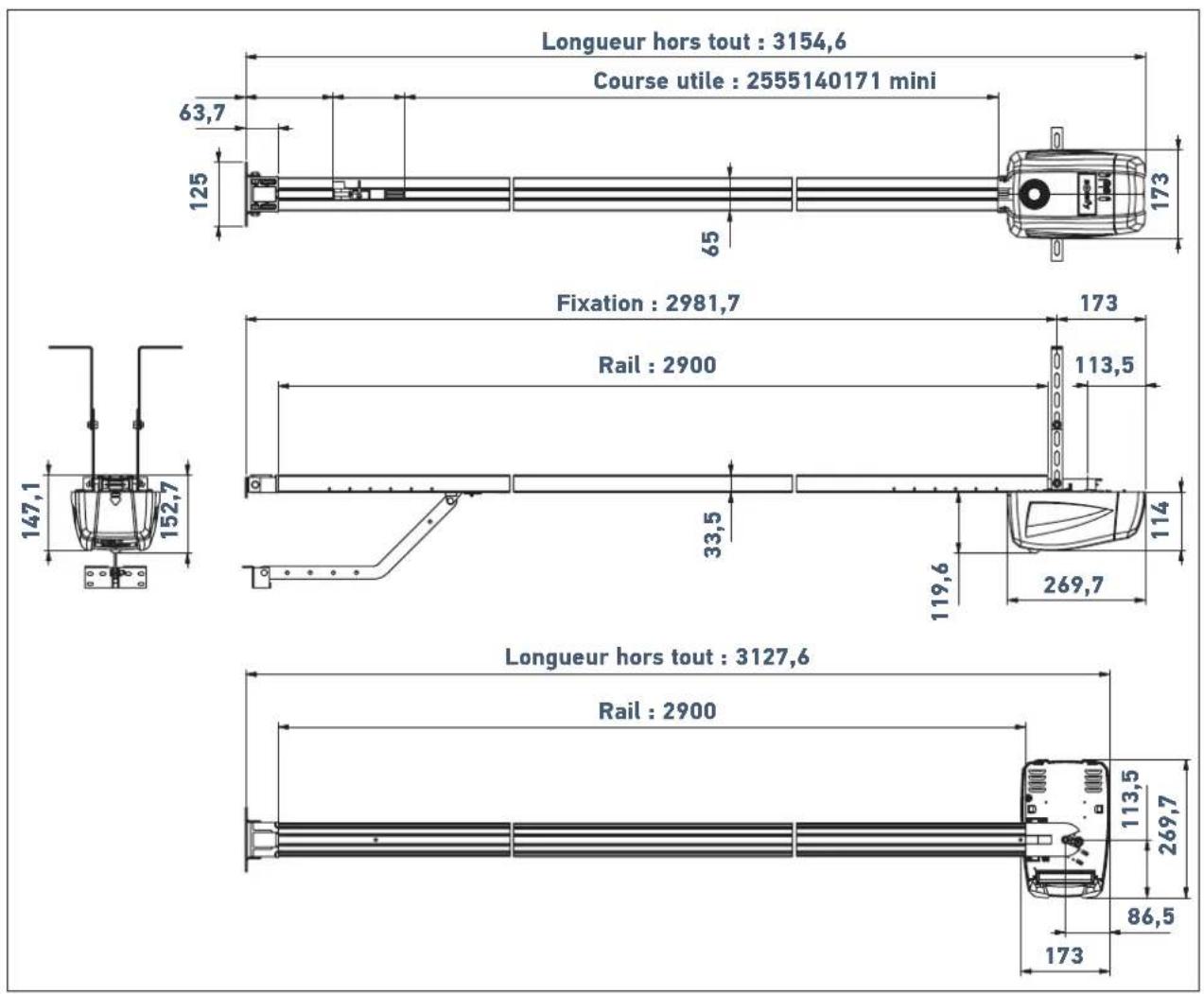

Encombrement
Domaine d'application 4
- Types de portes motorisables 4
- Dimension maximale des portes 4
Pré-requis pour l'installation 5
- Outillage et visserie nécessaires à l'installation (non fournis) 5
- Préconisations pour la fixation (visserie non incluse dans le kit) 5
1 Installation 6
1.1 Mise en place des attaches 6 - Fixation des chapes linteau et porte 7 1.2 Assemblage 8 - Assemblage du rail en 3 parties 8 - Assemblage du rail à la tête moteur 10 - Fixation de l'ensemble au plafond 11 1.3 Fixation 11 - Fixation de l'ensemble à la chape linteau 11 - Fixation de l'ensemble au plafond 11 - Fixation du bras de liaison sur la porte et sur le chariot 12 1.4 Réglages 13 - Réglage et fixation de la butée d'ouverture 13 - Vérification de la tension de la courroie 13 1.5 Montage/Démontage du capot 14 1.6 Raccordement électrique de l'alimentation 14
2 Programmation 15
2.1 Paramétrage - Description des touches de programmation - Résolution de l'auto-apprentissage - Vérification du réglage mécanique de la porte 2.2 Paramètres avancés 17 2.3 Verrouillage/Deverrouillage du menu des paramètres 19 2.4 Mémorisation des télécommandes 20 2.5 Effacement des télécommandes 21 2.6 Réinitialisation des réglages 21

Nous vous recommandons d'être au moins deux personnes pour installer ce produit.
3 Utilisation 22
3.1 Formation des utilisateurs 22 3.2 Utilisation des télécommandes 22 - Utilisation de la télécommande porte fermée 22 - Utilisation de la télécommande porte ouverte 23 - Utilisation d'une télécommande 3 touches 23
3.3 Fonctionnement de la détection d'obstacle 24 3.4 Fonctionnement de l'éclairage intégré 24 3.5 Fonctionnement du dispositif de débrayage manuel 25 3.6 Fonctionnement suite à une coupure de courant 25
4 Accessoires 26

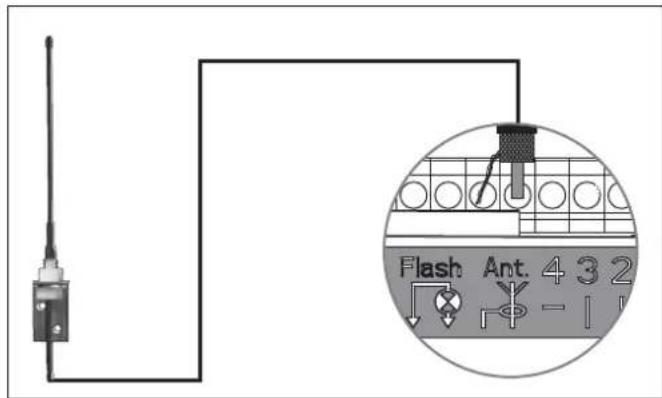

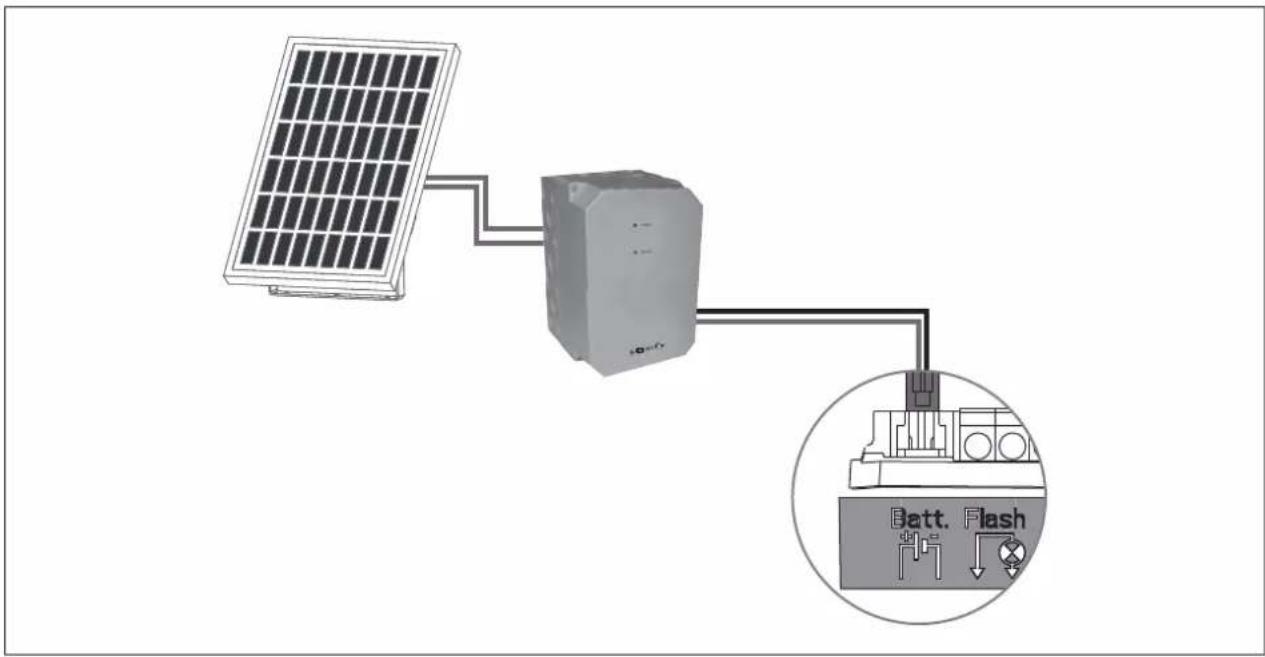

4.1 Raccordement des cellules phototlectriques 26 4.2 Raccordement du feu clignotant 26 4.3 Raccordement de l'antenne déportée 27 4.4 Raccordement de la batterie de secours 27 4.5 Raccordement du contact à clé 28 4.6 Raccordement du kit solaire 28 4.7 Plan de câblage général des accessoires 29
5 Entretien et dépannage 30
5.1 Vérifications périodiques 30 5.2 Diagnostic 30 5.3 Assistance 30 5.4 Changement de la pile de la télécommande 31

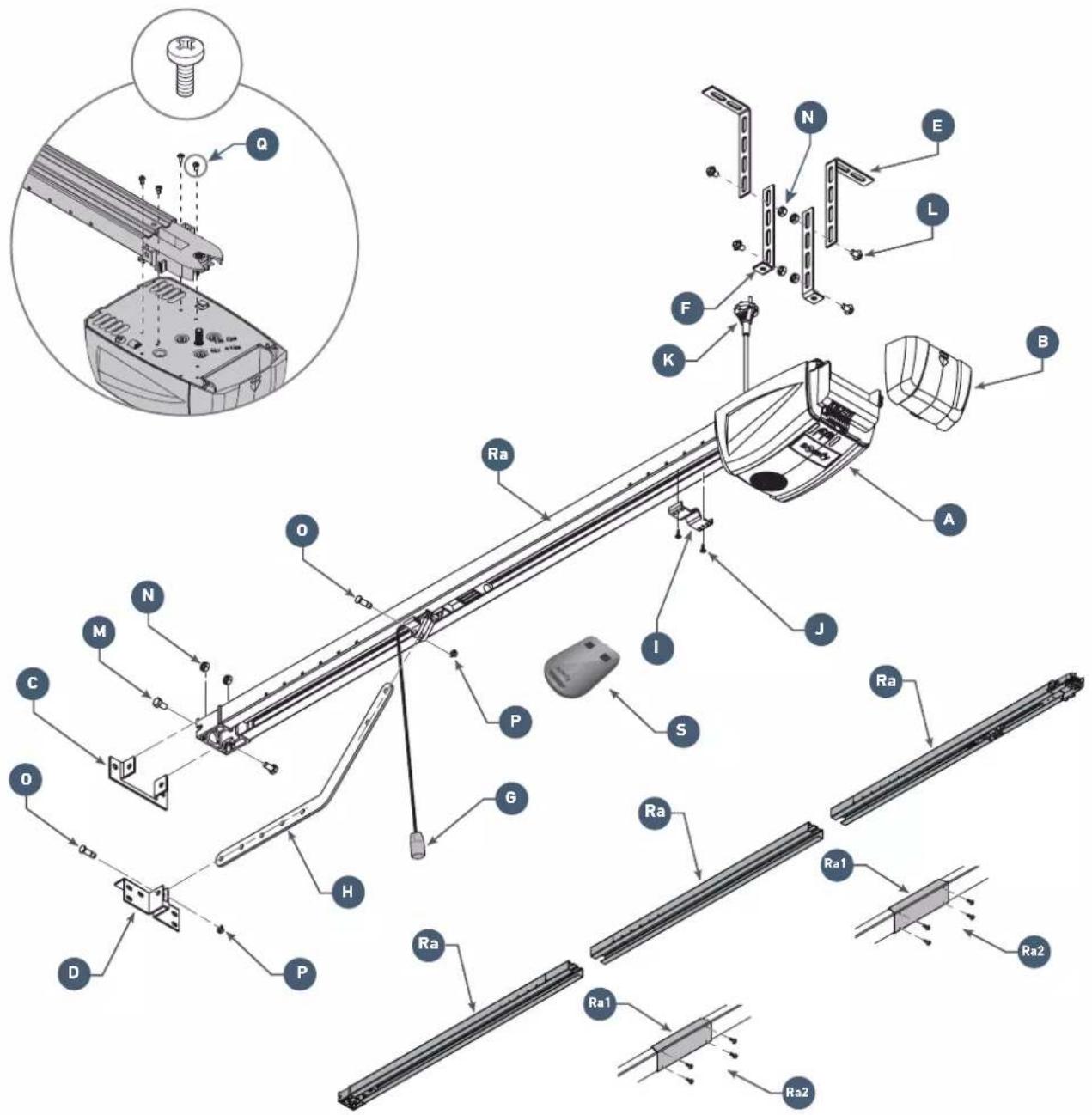

Contenu du kit

| Repère | Désignation | |
| A | Tête moteur x 1 | |
| B Trappe x 1 | ||
| C Chape linteau x 1 | ||
| D Chape porte x 1 | ||
| E Patte de fixation plafond x 2 | ||
| F Patte de fixation tête moteur x 2 | ||
| G Dispositif de débrayage manuel x 1 | ||
| H Bras de liaison x 1 | ||
| I Butée fin de course x 1 | ||
| J Vis auto-perceuse TCB-H 4,2x13 zn x 2 | ||
| K Cordon d'alimentation x 1 |
| RepèreQété | Désignation | |
| L | Vis rondelle TH10 M8x12 zn | x 4 |
| M | Vis TH M8x16 zn | x2 |
| N | Ecrou HU8 | x 6 |
| O Axe | x 2 | |
| P Circlips | x 2 | |
| Q Vis auto-formeuse Ø 4x8 (tête moteur) | x 4 | |
| Ra | Rail en 3 parties | x 1 |
| Ra1 | Manchon | x 2 |
| Ra2 | Vis auto-formeuse Ø 4x8 (manchons) | 2 x 4 |
| S Télécommande | x 2 | |

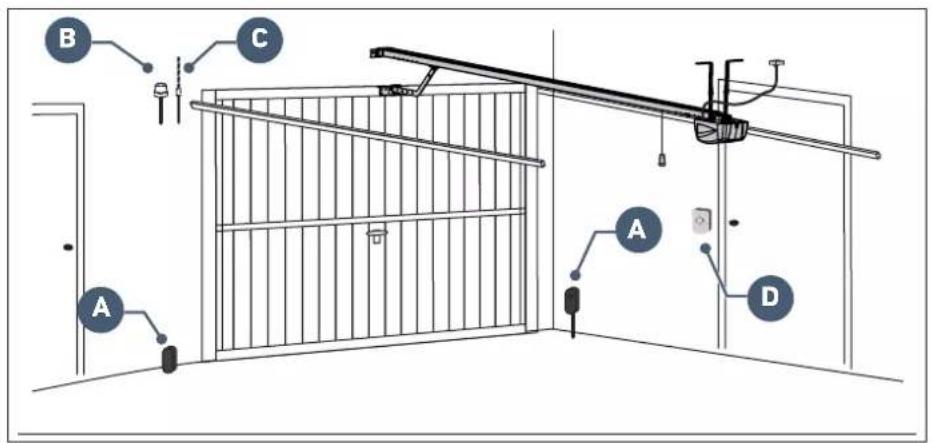

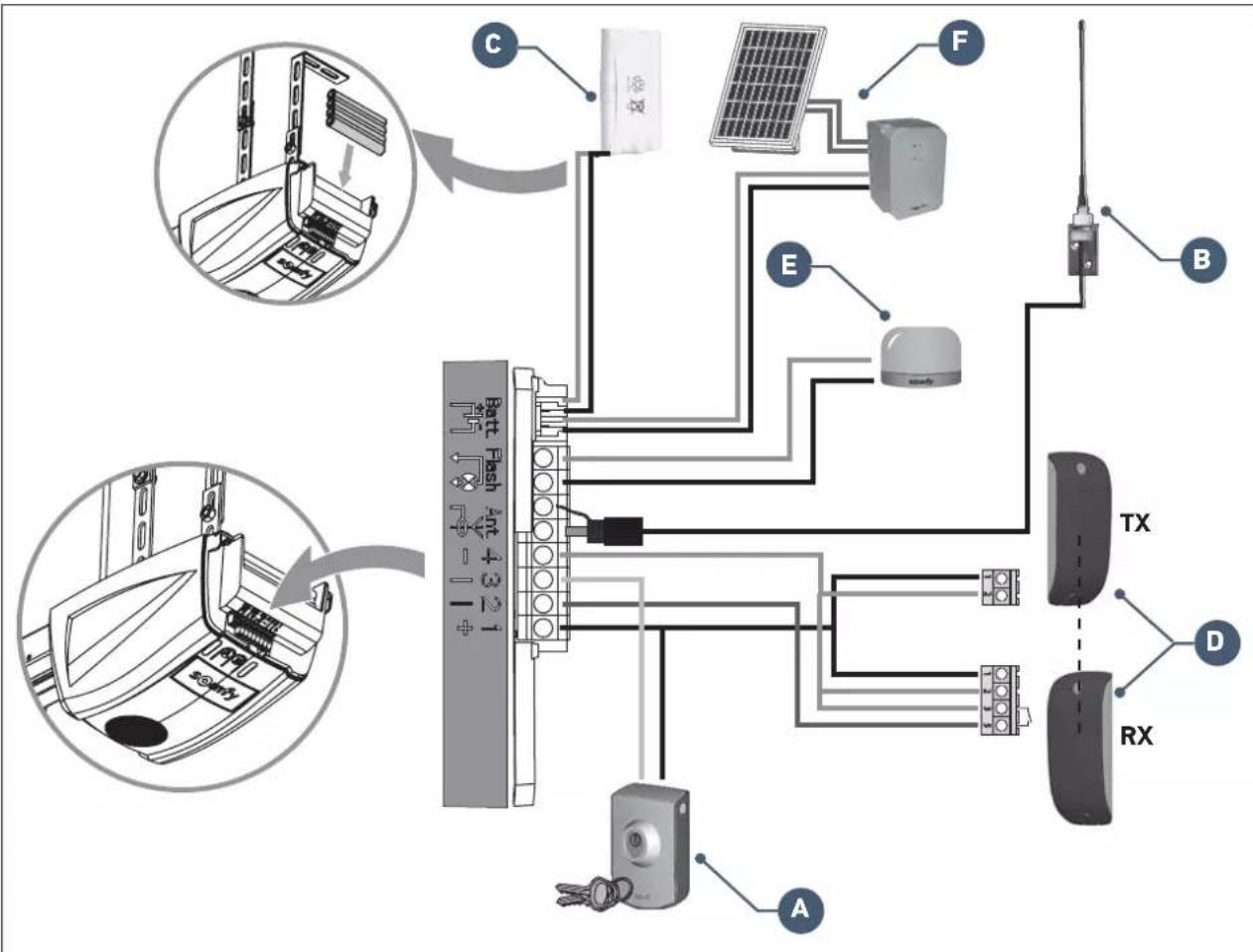

Vue générale de l'installation


Si la porte de garage est l'unique accès au garage, prévoir un dispositif de débrayage extérieur (réf. 2400658 ou réf. 9012962).
| Repère Désignation Type de cable | ||
| A | Cellules photoélectriques 4 x 0,5 mm | 2 (RX cellule réceptrice)2 x 0,5 mm² (TX cellule émettrice) |
| B Feu clignotant 2 x 0,5 mm | 2 | |
| C Antenne - | ||

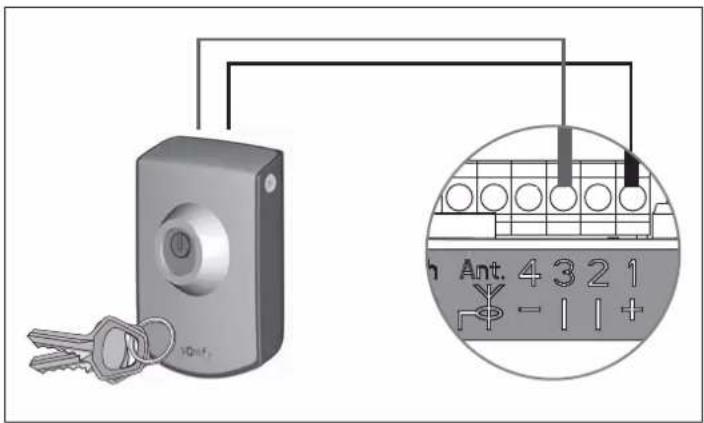

| D Contact à clé 2 x 0.5 mm² | ||
Domaine d'application
Cette motorisation est exclusivement destinée à l'équipement d'une porte de garage pour un usage résidentiel.
Types de portes motorisables
Porte basculante de bordante Porte sectionnelle

Si le profil supérieur A du panneau est particulier, utiliser la chape de fixation B pour porte sectionnelle ref.: 9009390.

Dimension maximale des portes
Porte basculante débordante et porte sectionnelle

Pré-requis pour l'installation

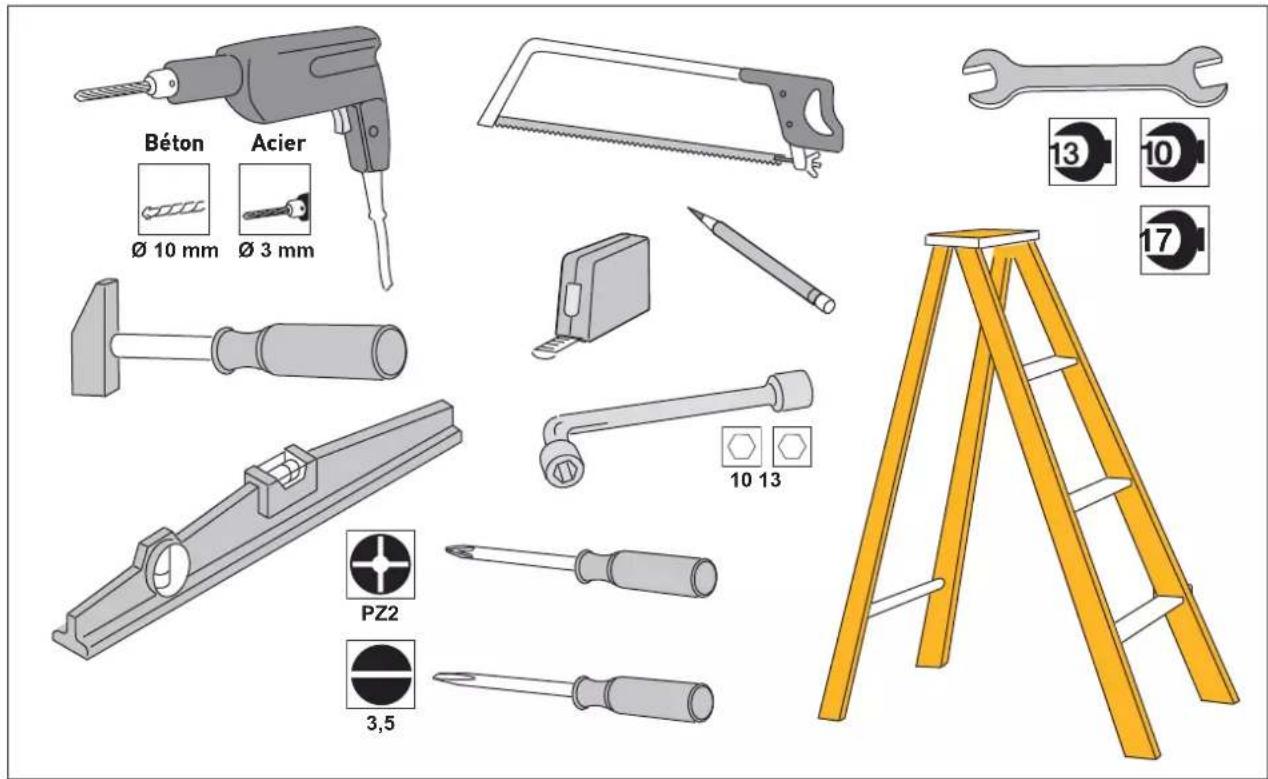

Outilage et visserie nécessaires à l'installation (non fournis)

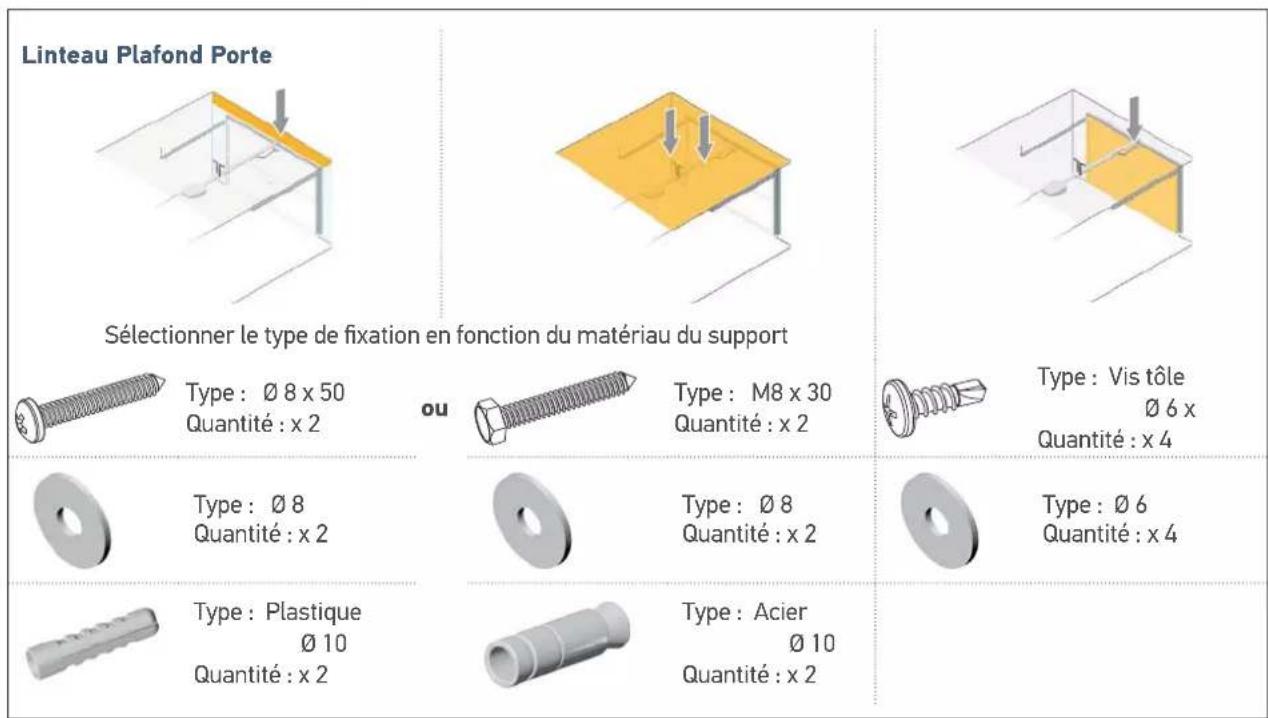

Préconisations pour la fixation (visserie non incluse dans le kit)

1.1 Mise en place des attaches

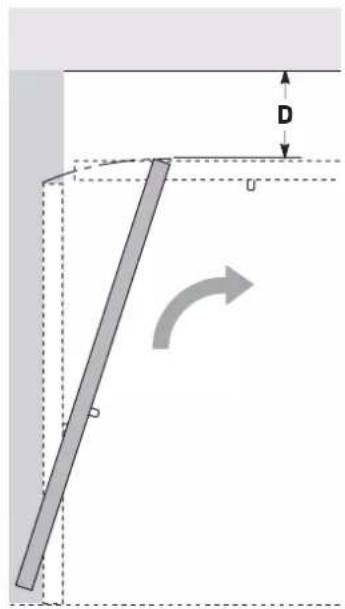

Mesurer la distance "D" entre le point le plus haut de la porte et le plafond.

Cas n°1 : motorisation collée au plafond
Si "D" est comprise entre 35 et 200mm fixer directement l'ensemble au plafond.
35 < D < 200
Lors de l'installation, centrer l'ensemble par rapport à la porte du garage.
Cas n°2: motorisation décroisée du plafond
Si "D" est supérieure à 200 mm, fixer l'ensemble de façon à ce que la hauteur "H" soit comprise entre 10 et 200 mm.
*H = distance entre le bas du rail et le point le plus haut de la porte.
D>200
Lors de l'installation, centrer l'ensemble par rapport à la porte du garage.

Pour faciliter la prise de cotes sur le linteau : une fois “D” mesurée, déterminer “H” en descendant 10 à 200 mm de “D”. Puis reporter cette valeur sur le linteau depuis le plafond. La marque indique la position du bas de la chape linteau.
Fixation des chapes linteau et porte Cas n°1 : Motorisation collée au plafond

Chape fixe au linteau
Chape fixe au plafond
Pour une optimisation de la course du teur, décaler la chape de 200mm max. par rapport au linteau.
- Centrer la chape linteau par rapport à la porte du garage.
- La chape peut être fixée soit au linteau, soit directement au plafond.
- Centrer la chape porte par rapport à la partie haute de la porte. Fixer la chape.
Cas n° : Motorisation décroisée du plafond

- Centrer la chape linteau par rapport à la porte du garage ;
- Fixer la chape.
- Centrer la chape porte par rapport à la partie haute de la porte. Fixer la chape.
1.2 Assemblage

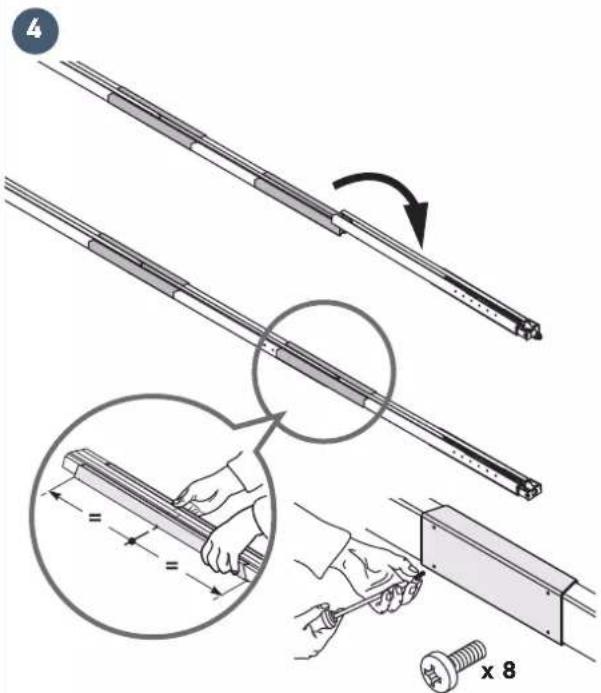

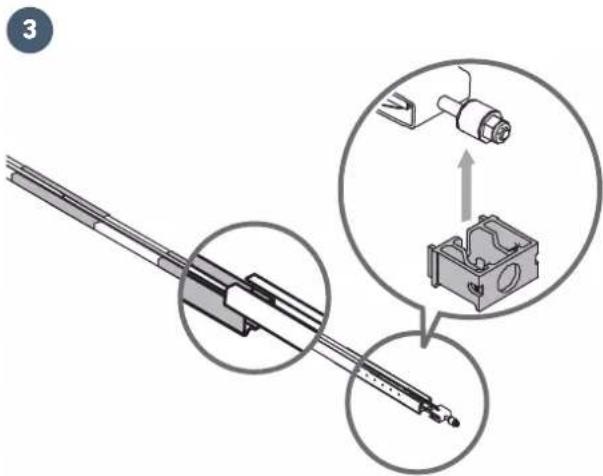

Assemblage du rail en 3 parties

- Aligner les 3 tronçons du rail.
- Assembler 2 tronçons du rail avec un manchon et laisser le 3ème tronçon dans l'alignement des deux premiers.
- Centrer le manchon sur la jonction des tronçons.

Vérifier que la courroie à l'intérieur du rail ne soit pas croisée.


- Installer la courroie dans le rail.

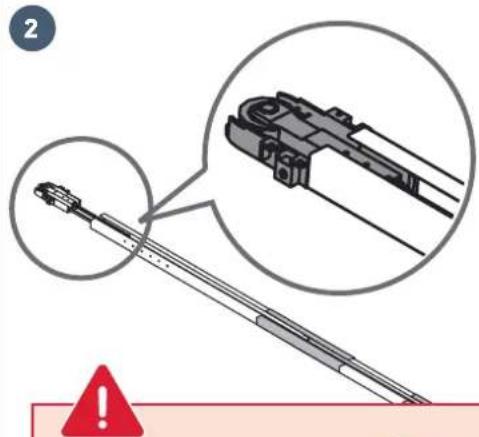

- Assembler l'embout de fixation de la tête moteur au rail.

- Poser le bout du 3ème tronçon sur le 2ème tronçon.
- Assembler l'embout de fixation de la chape linteau au rail.

- Aligner puis assembler le 3ème tronçon avec les deux autres tronçons avec un manchon.
- Centrer le manchon sur la junction des tronçons. Serrer les manchons au rail à l'aide des vis SANS PERCER LE RAIL.

Les vis de fixation ne doivent pas percer le rail. Le corps de vis doit rester apparent.

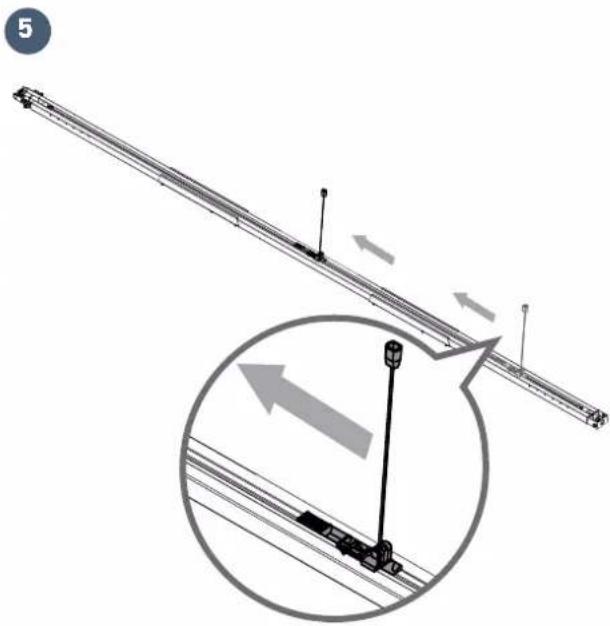

- Déplacer le chariot au milieu du rail.
Assemblage du rail à la tête moteur



1 - Engager l'axe du moteur dans le pignon du rail puis fixer l'ensemble à l'aide des vis de la tête moteur.
2 Serrer l'écrou pour tendre la courroie. Le caoutchouc s'écrase lorsque l'on serre. Pour une bonne tension, le caoutchouc doit mesurer entre 18 et 20mm
1.3 Fixation
Fixation de l'ensemble à la chape linteau

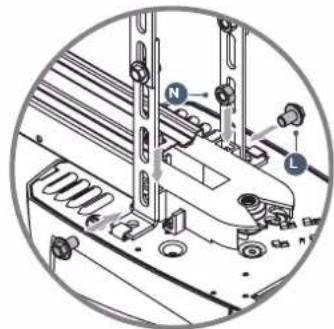

- Positionner l'ensemble dans la chape linteau en posant la tête moteur sur le sol ou sur la traverse.
- Fixer l'ensemble à la chape linteau.

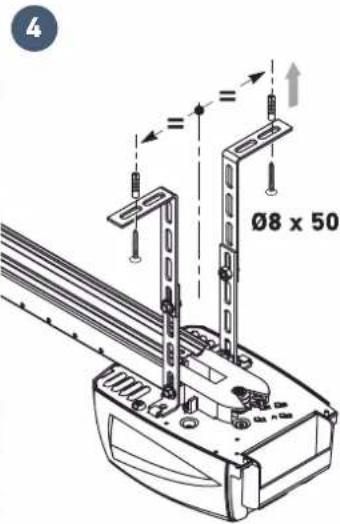

Fixation de l'ensemble au plafond

Cas n°1 : Motorisation collée au plafond

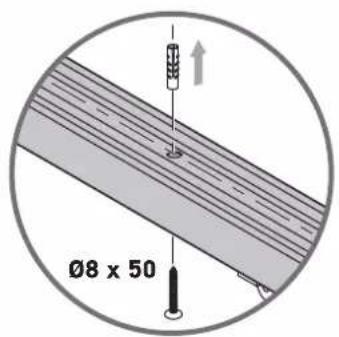

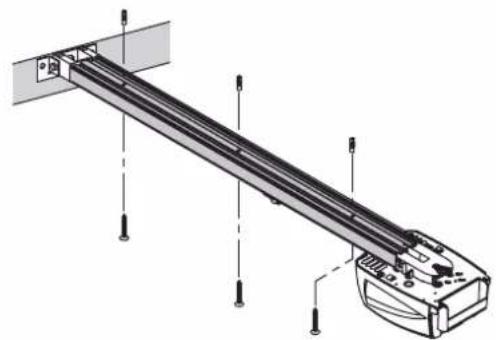

Fixer le rail au plafond.

Cas n°2: Motorisation décollée du plafond
Fixer l'ensemble au niveau de la tête moteur.

Cas n° : Motorisation décroisée du plafond (suite)



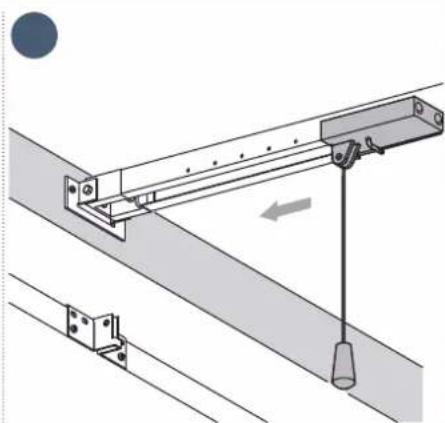

Pour une fixation intermédiaire ajustable le long du rail, ou une fixation à une dimension "h" comprise entre 250 mm et 550 mm, utiliser le kit fixation plafond (réf.: 9014462).

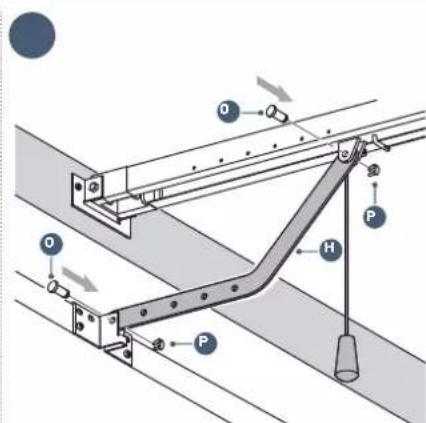

Fixation du bras de liaison sur la porte et sur le chariot

Dans le cas où la poignée de débrayage est à une hauteur supérieure à 1,80 m, il sera nécessaire de rallonger le cordon pour le rendre accessible à tout utilisateur.

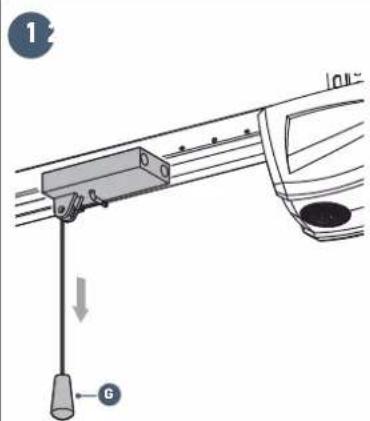

- Débrayer le chariot à l'aide du dispositif de débrayage manuel.

- Amener le chariot au niveau de la porte.

Fixer le bras à la chape porte et au chariot.
Fixation du bras de liaison sur la porte et sur le chariot (suite)


Selon les cas de figure, il peut être nécessaire de recouper le bras de liaison.

La partie du bras de liaison fixée à la chape porte doit être la plus horizontalement possible.
1.4 Réglages

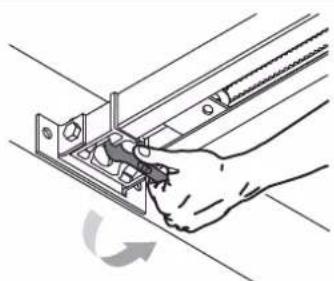

Réglage et fixation de la butée d'ouverture


Lors de cette manœuvre, s'assurer que le cordon du dispositif de débrayage ne risque pas de s'accrocher par la suite à une partie saillante d'un véhicule (par exemple, une galerie de toit).
- Débrayer le chariot à l'aide du dispositif de débrayage manuel et amener la porte en position ouverte. Ne pas ouvrir la porte au maximum, mais positionner celle-ci de façon à ce qu'elle n'atteigne pas ses butées.
- Positionner la butée contre le chariot.
- Marquer les trous de fixation.
Vérification de la tension de la courroie


- Si nécessaire, ajuster la tension de la courroie.

Le caoutchouc de tension ne doit jamais être totalement compressé : pour une bonne tension, le caoutchouc doit mesurer entre 18 et 20 mm (voir page 10).

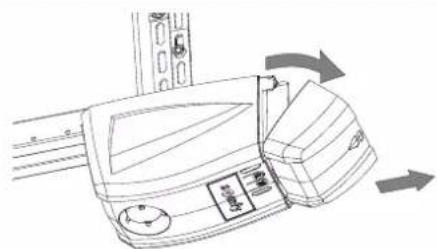

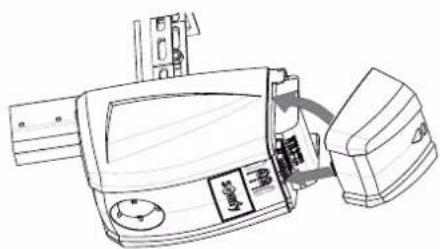

1.5 Montage / démontage du capot moteur

- Remonter le capot comme indiqué sur le dessin ci-dessus : positionner d'abord la partie basse du capot dans la fente puis clipser ensuite la partie haute.

- Démonter le capot comme indiqué sur le dessin ci-dessus : déclipser d'abord la partie haute du capot puis ôter la partie BASSE (sans forcer).

DANGER

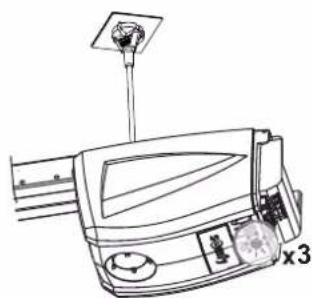

Brancher le câble d'alimentation à une prise conforme aux exigences électriques (se reporter aux consignes de sécurité, chapitre 4).

Raccorder le moteur au secteur.
L'éclairage intégré clignote 3 fois : le moteur est sous tension.
Le voyant "B" clignote 2 fois en continu : le moteur est en attente d'auto-apprentissage.

2.1 Paramétrage

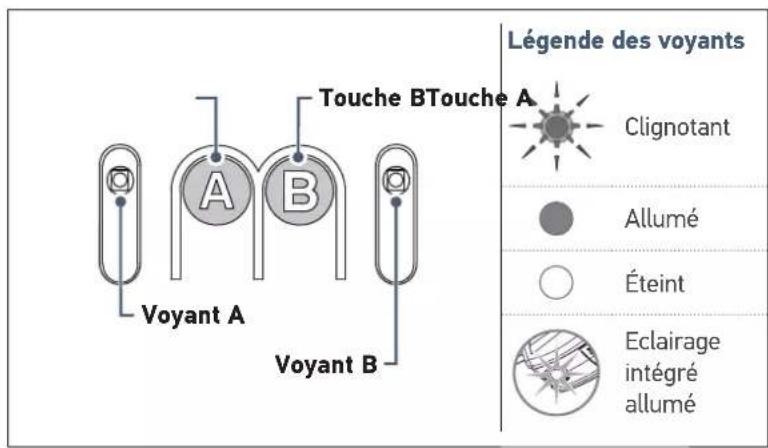

Description des touches de programmation

| Fonctions des touches et des voyants | |
| Touche A | • Utilisation du mode marche forcee • Entrée et sortie du menu des paramètres • Sélection d'un paramètre |
| Touche B | • Déclenchement de l'auto-apprentissage • Mémorisation / suppression des télécommandes • Modification de la valeur d'un paramètre |
| Voyant A | • Voyant paramètre sélectionné |
| Voyant B | • Voyant valeur de paramètre • Voyant signalisation de défaut |
Réalisation de l'auto-apprentissage
2 cas de figure: Réalisation de l'auto-apprentissage

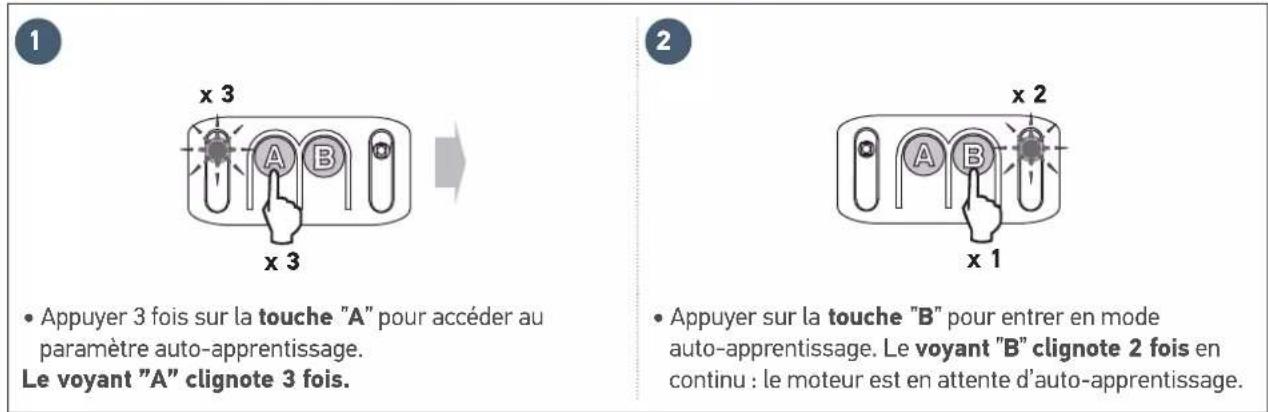

Cas n°1: Aucun voyant ne clignote Il faut entrer en mode auto-apprentissage.

Cas n°2 : Le voyant "B" clignote 2 fois en continu le moteur est en attente d'auto-apprentissage (cas lors de l'installation).

Commander le moteur avec la touche "A" (appui continu) pour que la navette de transmission vienne s'embrayer sur le chariot.

- Maintenir à nouveau l'appui sur la touche "A" pour amener la porte en position fermée.
Nota: si la touche "A" est relachée, la navette s'arrête. En cas de nouvel appui continu sur la touche "A", la navette repart en sens inverse par rapport au mouvement précédent.

Relâchez la touche "A" avant que le moteur force sur la porte.

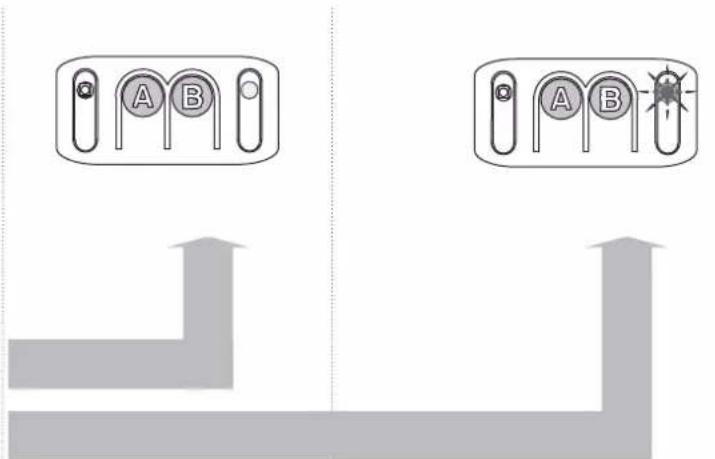

Appuyer sur la touche "B" pour lancer le cycle d'auto-apprentissage. La porte effectue un cycle Ouverture / Fermeture complet.

Si l'auto-apprentissage est correct, le voyant "B" s'éteint.
Si le cycle d'auto-apprentissage ne s'est pas déroulé correctement, le voyant "B" clignote 2 fois.
Dans ce cas, relancer un nouveau cycle d'auto-apprentissage à l'aide de la touche "B".

Pendant le cycle d'auto-apprentissage : Si la porte est en mouvement, l'appui sur n'importe quelle touche stoppe le mouvement et interrompt l'auto-apprentissage.
Note : le moteur est à nouveau en attente d'auto-apprentissage (voir cas n°2 - figure 3).
Vérification du réglage mécanique de la porte
Après l'auto-apprentissage, réaliser un débrayage manuel de la motorisation afin de vérifier que la porte n'a pas été fermée trop fortement.
Le débrayage s'effectue normalement, sans résistance ou mouvement brusque : la porte a été fermée correctement. Le débrayage ne s'effectue pas ou une résistance anormale est constatée : relancer un auto-apprentissage en s'assurant de fermer la porte "modération" (voir page 15 - cas n°1).

Avertissement
- À la fin de l'installation, vérifier impérativement que la détection d'obstacle est conforme à l'annexe A de la norme EN 12453.
- Le non-respect de cette consigne pourrait gravement blesser des personnes, par exemple écrasées par la porte.
2.2 Paramètres avancés

Les procédures de programmation ci-dessous sont à suivre uniquement si vous souhaitez modifier la valeur des paramètres définis par défaut.

Pour enregistrer les paramètres sélectionnés, appuyer par impulsions successives sur la touche A jusqu'à ce que les LEDs s'éteignent. Par défaut, les paramètres sont automatiquement enregistrés au bout d'une temporisation de 2 minutes à l'issue de laquelle l'électronique se met en veille.
Choix de la sensibilité de la détection d'obstacle



x1Nx1N
- Appuyer par impulsions successives sur la touche "A", jusqu'à ce que le voyant "A" clignote 1 fois. Le mode "sensibilité de la détection d'obstacle" est activé.
- Le nombre "N" de clignotements du voyant "B" indique la valeur du paramètre (voir tableau ci-dessous).


Appuyer sur la touche "B" pour changer la valeur du paramètre.

Appuyer 5 fois sur la touche "A" pour sortir du menu des paramètres.
Voyant b

Très peu sensible
Peu sensible

Standard (valeur par défaut)

Très sensible

Avertissement
En cas de modification de ce paramètre, vérifier impérativement que la détection d'obstacle est conforme à l'annexe A de la norme EN 12 453. Le non-respect de cette consigne pourrait gravement blesser des personnes, par exemple écrasées par la porte.
Choix de la zone d'accostage en fermeture

x2Nx2N
- Appuyer par impulsions successives sur la touche "A", jusqu'à ce que le voyant "A" clignote 2 fois. Le mode zone d'accostage en fermeture est activé.
- Le nombre "N" de clignotements du voyant "B" indique la valeur du paramètre (voir tableau ci-dessous).
Appuyer sur la touche "B" pour changer la valeur du paramètre.

Appuyer 4 fois sur la touche "A" pour sortir du menu des paramètres.

Voyant b

Pas de ralentissement. Pas de ralentissement en fin de fermeture.

Ralentissement court (valeur par défaut)
La vitesse est réduite durant les 20 derniers centimètres.

Ralentissement long La vitesse est réduite durant les 50 derniers centimètres.

Avertissement
En cas de modification de ce paramètre, vérifier impérativement que la détection d'obstacle est conforme à l'annexe A de la norme EN 12 453. Le non-respect de cette consigne pourrait gravement blesser des personnes, par exemple écrasées par la porte.
Choix du type d'alimentation

x5Nx5N
- Appuyer par impulsions successives sur la touche "A", jusqu'à ce que le voyant "A" clignote 5 fois. Le mode "Type d'alimentation" est activé.
- Le nombre "N" de clignotements du voyant "B" indique la valeur du paramètre (voir tableau ci-dessous).
Appuyer sur la touche "B" pour changer la valeur du paramètre.

Appuyer 1 fois sur la touche "A" pour sortir du menu des paramètres.

Voyant b


Alimentation secteur (type d'alimentation par défaut)

Alimentation solaire

Avertissement
- La programmation des paramètres est maintenant terminée, le menu des paramètres doit impérativement être verrouillé afin d'assurer la sécurité des utilisateurs.
- Le non-respect de cette consigne pourrait gravement blesser des personnes, par exemple écrasées par la porte.
2.3 Verrouillage/déverrouillage du menu des paramètres
Verrouillage du menu des paramètres




- Appuyer par impulsions successives sur la touche "A", jusqu'à ce que l'voyant "A" clignote 4 fois. Le mode "verrouillage du menu des paramètres" est activé.


Appuyer une fois sur la touche "B". Le voyant "A" s'eteint. Le menu des paramètres est verrouillé.
Voyant A Verrouillage du menu des paramètres
Voyant B

Le menu des paramètres est verrouillé

En cas d'appui involitaire sur la touche "B", passer à l'étape "Déverrouillage du menu des paramètres".

À ce niveau de l'installation, la motorisation est prête à fonctionner. Les télécommandes livrées dans le kit sont déjà mémorisées.
Déverrouillage du menu des paramètres

Avertissement
Le clavier de réglage des paramètres est verrouillé pour assurer la sécurité des utilisateurs. Tout déverrouillage et tout changement de réglage des paramètres doit être réalisé par un installateur professionnel de la motorisation et de l'automatisation de l'habitat. Toutes modifications qui ne respectent pas ces instructions mettent en péril la sécurité des biens et des personnes. Somfy ne peut pas être tenu pour responsable des dommages résultant du non-respect de ces instructions.

Si le menu des paramètres est verrouillé et qu'aucune télécommande mémorisée n'est disponible, il est nécessaire de mémoriser une télécommande au préalable (voir page 20).


Appuyer de façon maintenue sur la touche "A".





- Sans relâcher la touche "A", faire un appui sur une touche d'une télécommande déjà mémorisée. L'éclairage intégré s'allume brièvement pour indiquer que le déverrouillage est effectif.


- Relâcher la touche "A".
2.4 Mémorisation des télécommandes
Mémorisation des télécommandes pour le fonctionnement en "Ouverture totale"


- La touche 1 des télécommandes livrées dans le kit sont déjà mémorisées. L'exécution de cette procédure sur une touche déjà mémorisée provoque l'effacement de celle-ci.





Appuyer pendant 2 secondes sur la touche "B". L'éclairage intégré s'allume.
Appuyer sur la touche de la télécommande. L'éclairage intégré clignote pendant 5 secondes.
La touche de la télécommande est mémorisée.
Mémorisation d'une télécommande type Telis ou similaire (non fournie dans le kit)
1 2s

Appuyer pendant 2 secondes sur la touche "B". L'éclairage intégré s'allume.
- Appuyer avec un objet fin sur le bouton "prog" au dos de la télécommande. L'éclairage intégré clignote pendant 5 secondes.
La télécommande est mémorisée.
2.5 Effacement des télécommandes

Cette procédure provoque l'effacement de toutes les télécommandes mémorisées.
Appuyer pendant 7 secondes sur la touche "B". L'éclairage intégré s'allume puis se met à clignoter (5 secondes).


Les télécommandes et les réglages sont désormais effacés.
2.6 Réinitialisation des réglages
Pour réinitialiser tous les réglages, il suffit de lancer un nouvel auto-apprentissage (voir page 15).

Avertissement
- Tout utilisateur potentiel doit être formé à l'utilisation de la motorisation par l'installateur appliquant toutes les préconisations de ce manuel. Il est impératif de s'assurer qu'aucune personne non formée ne puisse mettre la porte en mouvement. L'utilisateur doit surveiller la porte pendant tout les mouvements et maintenir les personnes éloignées jusqu'à ce que la porte soit complètement ouverte ou fermée.
- Ne pas laisser les enfants jouer avec les dispositifs de commande de la porte. Mettre les télécommandes hors de portée des enfants.
- Ne pas empêcher volontairement le mouvement de la porte.
- Cette motorisation peut être utilisée par des enfants âgés d'au moins 8 ans et par des personnes ayant des capacités physiques, sensorielles ou mentales réduites ou dénuées d'expérience ou de connaissances, s'elles (si elles) sont correctement surveillées ou si des instructions relatives à l'utilisation de la motorisation en toute sécurité leur ont été données et si les risques encourus ont été appréhendés. Les enfants ne doivent pas jouer avec la motorisation. Le nettoyage et l'entretien par l'usager ne doit pas être effectué par des enfants.

Former impérativement tous les utilisateurs à l'usage en toute sécurité de cette porte (utilisation standard et principe de déverrouillage) et aux vérifications périodiques obligatoires.
3.2 Utilisation des télécommandes


Le voyant lumineux de la télécommande confirme son bon fonctionnement.
Utilisation de la télécommande porte fermée







- Un appui sur la touche de la télécommande provoque l'ouverture de la porte.







- Pendant l'ouverture de la porte, un nouvel appui sur la touche de la télécommande entraîne l'arrêt de la porte.






- Un nouvel appui sur la touche de la télécommande provoque la fermeture de la porte.
Utilisation de la télécommande porte ouverte
| 1 | ·Un appui sur la touche de la télécommande provoque la fermeture de la porte. |
| 2 | ·Pendant la fermeture de la porte, un nouvel appui sur la touche de la télécommande entraîne l'arrêt de la porte. |
| 3 | ·Un appui sur la touche de la télécommande provoque l'ouverture de la porte. |
Utilisation d'une télécommande 3 touches
| 1 | ·Un appui sur la touche avec la flèche vers le haut provoque l'ouverture de la porte. |
| 2 | ·Pendant l'ouverture ou la fermeture de la porte, un appui sur la touche centrale de la télécommande entraîne l'arrêt de la porte. |
| 3 | ·Un appui sur la touche avec la flèche vers le bas provoque la fermeture de la porte. |
3.3 Fonctionnement de la détection d'obstacle

La détection d'obstacle fonctionne jusqu'à 5 cm du sol. Elle est intrinsèque à la motorisation et s'opère sans besoin d'accessoires (cellules photoélectriques).
- Une détection d'obstacle en ouverture provoque l'arrêt de la porte.
3.4 Fonctionnement de l'éclairage intégré

L'éclairage intégré s'allume à chaque mise en route de la motorisation. Il s'éteint automatiquement au bout de 30 secondes, après la fin du mouvement de la porte.

Une utilisation répétitive donnant lieu à un allumage continu de l'éclairage intégré peut conduire à une extinction automatique due à une protection thermique.
3.5 Fonctionnement du dispositif de débrayage manuel
La motorisation est équipée d'un dispositif de débrayage qui permet de manœuvrer la porte manuellement, par exemple, en cas de panne électrique. Ce dispositif doit être accessible facilement (1,80 m du sol maximum).

Avertissement
- Lors du débrayage de la motorisation, un mauvais équilibrage de la porte peut entraîner des mouvements brusques pouvant représenter un danger.
- Utiliser la cordelette uniquement pour débrayer la motorisation. Ne jamais utiliser la cordelette pour manoeuvrer la porte manuellement.
- Ré-embrayer impérativement la motorisation avant toute nouvelle commande.
1 - Débrayer la motorisation en tirant sur la cordelette jusqu'au débrayage du système d'entraînement de la porte.
- Manœuvrer manuellement la porte (possible tant que le système d'entrainement est débrayé).
- Ré-embrayer la motorisation en manoeuvrant la porte manuellement jusqu'à ce que le dispositif d'entrainement vienne se reverrouiller sur le rail de transmission.

Avertissement
Coller impérativement, à l'intérieur du garage, l'autocollant d'avertissement jaune sur le risque d'écrasement et la description de la manœuvre manuelle de la porte.
3.6 Fonctionnement suite à une coupure de courant
Suite à une coupure de courant, la motorisation doit de nouveau reconnaître sa position "ouverture totale".
- Lancer une ouverture totale de la porte depuis une télécommande mémorisée. La porte s'ouvre avec une vitesse dégradée.

Laisser la porte s'ouvrir jusqu'à sa position "ouverture totale".

DANGER
Couper l'alimentation électrique du moteur avant toute installation d'un périphérique.

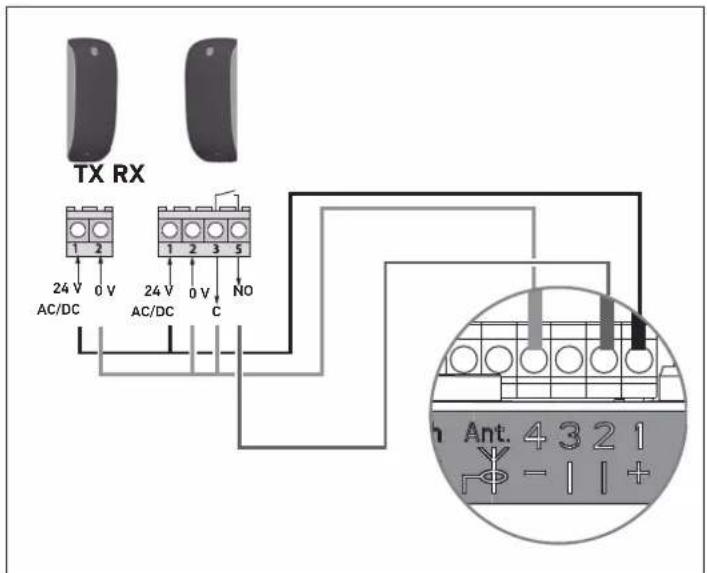

4.1 Raccordement des cellules photovoltaïques
Les cellules photoélectriques permettent de détecter la présence d'un obstacle pendant l'ouverture/fermeture de la porte. Un obstacle placé entre les cellules empêche la fermeture de la porte. Si un obstacle est détecté pendant la fermeture de la porte, celle-ci s'arrête puis se re-ouvre.
L'éclairage intégré est activé par intermittence pendant 30 s.

Lors de la mise en place des cellules, supprimer le pont réalisé entre les bornes "1" et "2" de l'électronique du moteur.

Si suppression des cellules, refaire impérativement le pont entre les bornes "1" et "2".

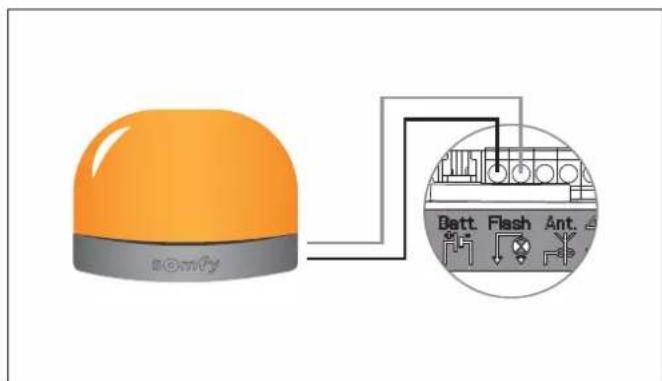

4.2 Raccordement du feu clignotant
Le feu clignotant est activé lors de tout mouvement de la porte avec une pré-signalisation de 2 s avant le début du mouvement.

4.3 Raccordement de l'antenne déportée
L'antenne déportée permet d'augmenter la portée radio entre la télécommande et la motorisation.

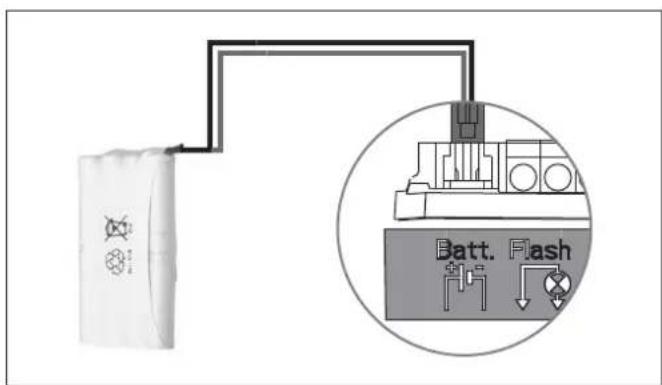

4.4 Raccordement de la batterie de secours
Fonctionnement


Pour une durée de vie optimale de la batterie, il est recommandé de couper l'alimentation principale et de faire fonctionner la motorisation sur batterie pendant quelques cycles, 3 fois par an.
Raccordement

4.5 Raccordement du contact à clé
Le contact à clé permet de commander la manœuvre et l'éclairage de la porte de garage motorisée.

4.6 Raccordement du kit solaire

Se référer à la notice du panneau solaire.


DANGER
Couper l'alimentation électrique du moteur avant toute installation d'un périphérique.

Répère Désignation
| A | Contact à clé |
| B Antenne déportée | |
| C | Batterie de secours |
| D | Cellules photoélectriques |
| E | Feu clignotant |
| F | Kit solaire |

Avertissement
Se référer au livre Ret Consignes de sécurité, chapitre 9 - "Consignes de sécurité relatives à la maintenance".
5.2 Diagnostic
Voyant A
Le voyant "A" ne s'allume pas lors de l'appui sur la touche "A".
Le clavier est verrouillé. Pour déverrouiller le clavier, voir "2.3 Verrouillage/Déverrouillage du menu des paramètres".
Voyant B
| Voyant B Signification Que faire ? | |||
| 2 | Mateur en attente d'auto-apprentissage. | Lancer l'auto-apprentissage. | |
| 3 | Défaut cellules. | • Vérifier qu'aucun obstacle ne provoque une détéction des cellules. • Vérifier le câblage des cellules ou faire un pont entre les bornes 1 et 2 si aucune cellule n'est installée. • Vérifier le bon alignement des cellules. | |
| 5 | Sécurité thermique du moteur. | Laisser le moteur refroidir jusqu'à ce que le défaut disparaisse. | |
| 6 | Défaut circuit mesure courant moteur ou défaut capteur. | • Couper l'alimentation électrique (secteur et batterie de secours), patienter quelques minutes puis re-brancher l'alimentation. • Effectuer un cycle d'auto-apprentissage. Si le défaut persiste, contacter l'assistance technique Somfy. | |
| 7 | Puisance maximum délivrable par le moteur atteinte durant la phase d'auto-apprentissage. | Produit en limite de fonctionnement. | |
5.3 Assistance
Si la panne persiste ou pour tout autre problème ou demande de renseignement sur votre motorisation, rendez-vous sur notre Forum d'entraide : forum.somfy.fr
La communauté est là pour vous répondre, et la réponse à votre question y figure peut-être déjà!
Vous pouvez également prendre contact auprès d'un conseiller Somfy par téléphone au
0 820 055 055 (0.15€ la minute), disponibilité du service sur www. somfy. fr
5.4 Changement de la pile de la télécommande
La durée de vie de la pile, généralement constatée, est de 2 ans.
Déserrer l'arrière de la télécommande.
- Retirer les vis.
- Retirer l'arrière de la télécommande.
- Remplacer la pile (3 V CR 2430).
- Remettre puis visser l'arrière de la télécommande.
| Caracteristiques générales | ||
| Alimentation secteur 230 V - 50 Hz | ||
| Puisance maxi. consommée | Veille 4 W | |
| Fonctionnement 120 W | ||
| Force de traction maxi. 700 N | ||
| Utilisation : Nombre de cycles ouverture /fermeture par jour | Max 20 cycles par jour testé pour 10000 cycles | |
| Vitesse maximale 14 cm/s | ||
| Interface de programmation 2 boutons - 2 voyants | ||
| Conditions climatiques d'utilisation - 20 °C / + 60 °C | - interieur sec IP 20 | |
| Fins de course | • Butée mécanique à l'ouverture• Électronique à la fermeture : position de fermeturerémorisée | |
| Isolation électrique | Classe 2 : double isolation☐ | |
| Éclairage intégré LED | ||
| Fréquence radio 433,42 MHz - < 10 mW | ||
| Nombre de canaux mémorables 32 | ||
| Connexions | ||
| Entrée sécurité | Type Contact sec : NF | |
| Compatible Cellulés photoélectriques TX/RX | ||
| Entrée de commande filaire Contact sec : NO | ||
| Sortie feu clignotant | 24 V - 15 W | |
| Sortie alimentation accessoires | 24 V - 500 mA max. | |
| Entrée ANTENNE déportée | Oui : compatible antenne RTS | |
| Entrée batterie de secours | Autonomie | Oui : compatible pack batterie |
| Temps de charge | 24 heures / 5 à 10 cycles suivant porte | |
| 72 h | ||
| Fonctionnement | ||
| Mode marche forcee | Par appui maintainu sur la touche "A" | |
| Temporisation d'éclairage (après mouvement) | Fixe : 30 s | |
| Prévis feu clignotant | 2 s automatique si feu connecté | |
| Fonctionnement entrée de sécurité | En fermeture | Réouverture totale |
| Avant ouverture (ADMAP) | Avec | |
| Détection d'obsacle intégrée | Sensibilité régable : 4 niveaux | |
| Fonctionnement en cas de détention d'obstacle | Réouverture totale | |
| Démarriage progressif | Oui | |
| Vitesse d'ouverture | Fixe : 14 cm/s (max.) | |
| Vitesse de fermeture Fixe : 12 cm/s (max.) | ||
| Vitesse d'accostage en fermeture | Programmable : pas de ralentissement, zone de ralentissement courte (20 cm), zone de ralentissement longue (50 cm) | |
50 avenue du Nouveau Monde
74300 CLUSES
FRANCE
www.somfy.com
900 20 68 68
www. somfy. es
808100153
www. somfy. pt
Somfy hellas sa
211 6000 222
www. somfy. gr
800827151
www. somfy. it
