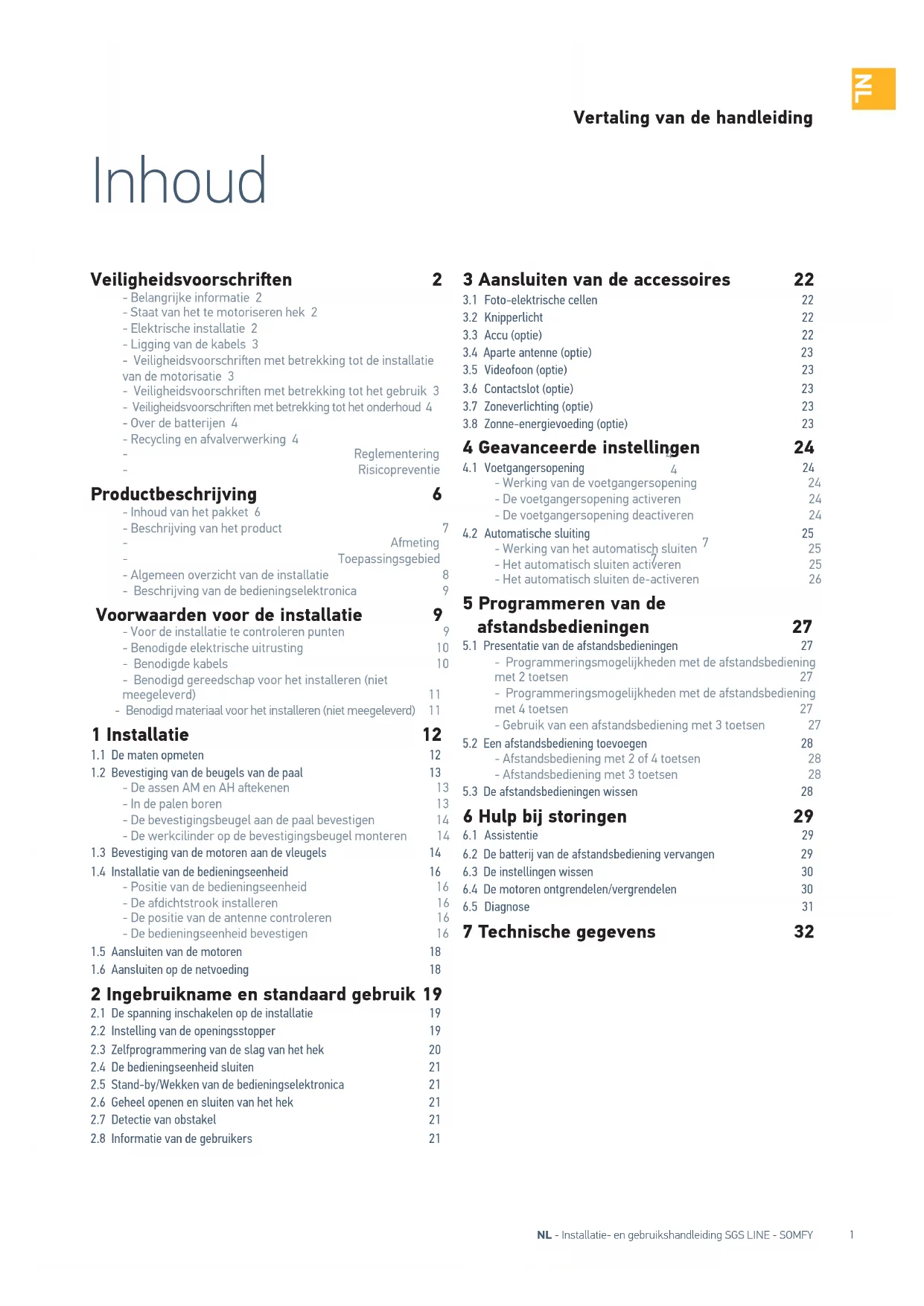

GEBRUIKSAANWIJZING SGS Line SOMFY

Veiligheidsvoorschriften 2

Belangrijke informatie 2

- Staat van het te motoriseren hek 2

- Elektrische installatie 2

- Ligging van de kabels 3

- Veiligheidsvoorschriften met betrekking tot de installatie van de motorisatie 3

- Veiligheidsvoorschriften met betrekking tot het gebruik 3

- Veiligheidsvoorschriften met betrekking tot het onderhoud 4

- Over de batterijen 4

- Recycling en afvalverwerking 4

-

Reglementering

Risicopreventie

Productbeschrijving 6

- Inhoud van het pakket 6

- Beschrijving van het product 7

- Afmeting

Toepassingsgebied

- Algemeen overzicht van de installatie 8

- Beschrijving van de bedieningselektronica 9

Voorwaarden voor de installatie 9

Voor de installatie te controleren punten

- Benodigde elektrische uitrusting 10

- Benodigde kabels 10

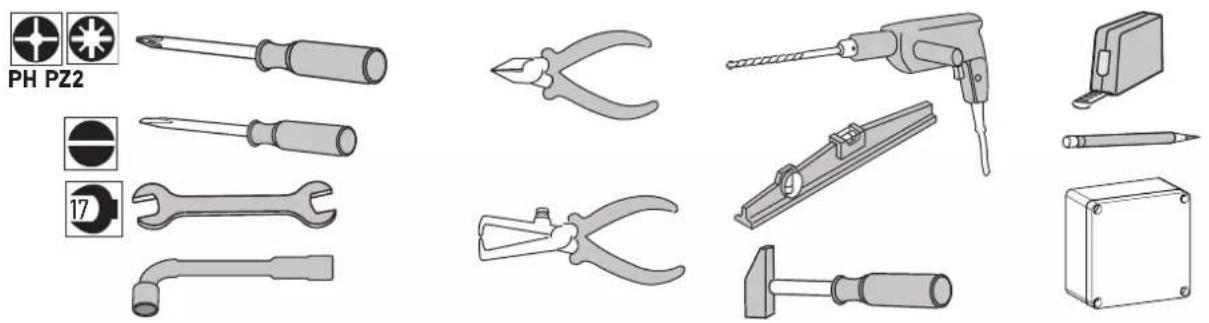

- Benodigd gereedschap voor het installeren (niet meegeleverd) 11

- Benodigd materiaal voor het installeren (niet meegeleverd) 11

1 Installatie 12

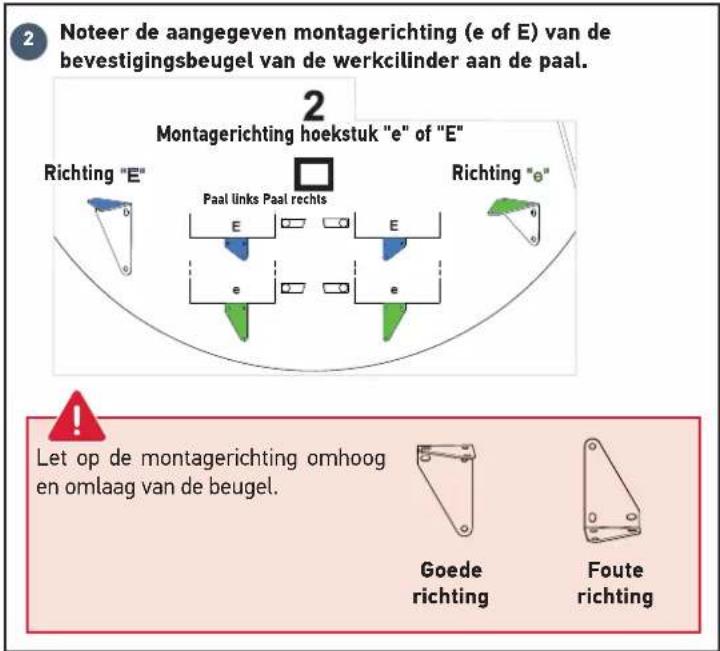

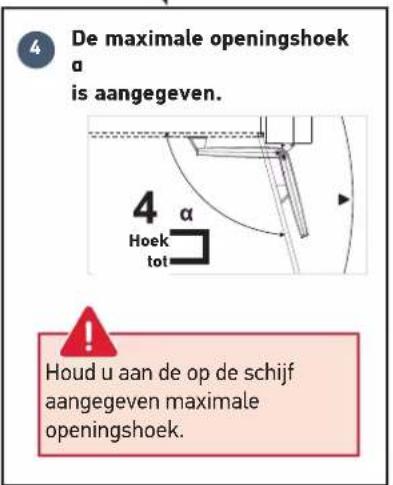

1.1 De maten opmeten 12

1.2 Bevestiging van de beugels van de paal 13

- De assen AM en AH aftekenen 13

- In de palen boren 13

- De bevestigingsbeugel aan de paal bevestigen 14

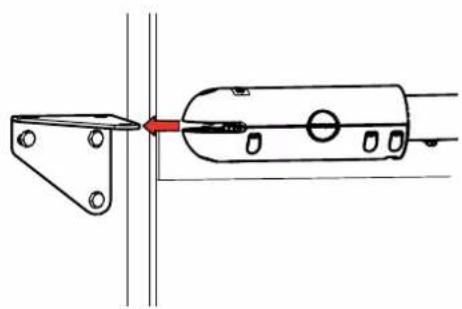

- De werkcilinder op de bevestigingsbeugel monteren 14

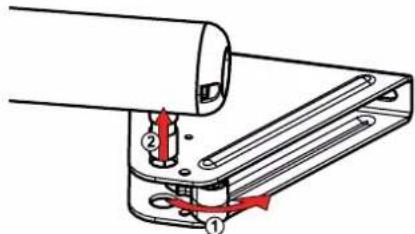

1.3 Bevestiging van de motoren aan de vleugels 14

1.4 Installatie van de bedieningseenheid 16

- Positie van de bedieningseenheid 16

- De afdichtstrook installeren 16

- De positie van de antenne controleren 16

- De bedieningseenheid bevestigen 16

1.5 Aansluiten van de motoren 18

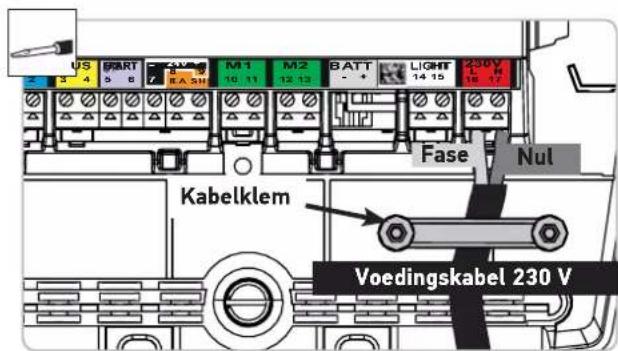

1.6 Aansluiten op de netvoeding 18

2 Ingebruikname en standaard gebruik 19

2.1 De spanning inschakelen op de installatie 19

2.2 Instelling van de openingsstopper 19

2.3 Zelfprogrammering van de slag van het hek 20

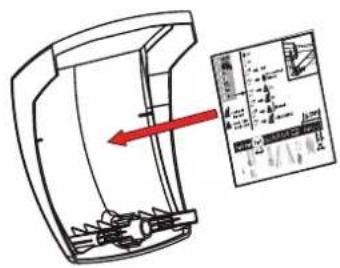

2.4 De bedieningseenheid sluiten 21

2.5 Stand-by/Wekken van de bedieningselektronica 21

2.6 Geheel openen en sluiten van het hek 21

2.7 Detectie van obstakel 21

2.8 Informatie van de gebruikers 21

3 Aansluiten van de accessoires 22

3.1 Foto-elektrische cellen 22

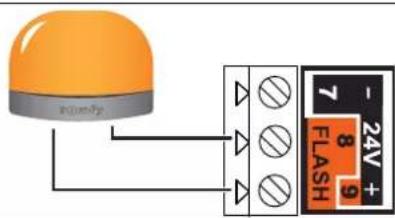

3.2 Knipperlicht 22

3.3 Accu (optie) 22

3.4 Aparte antenne (optie) 23

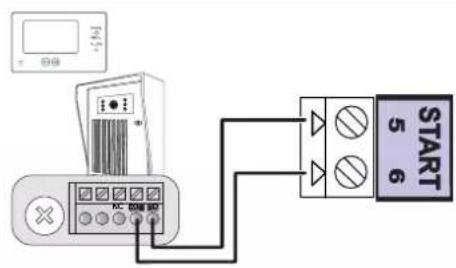

3.5 Videofoon (optie) 23

3.6 Contactslot (optie) 23

3.7 Zoneverlichting (optie) 23

3.8 Zonne-energievoeding (optie) 23

4 Geavanceerde instellingen 24

4.1 Voetgangersopening 4 24

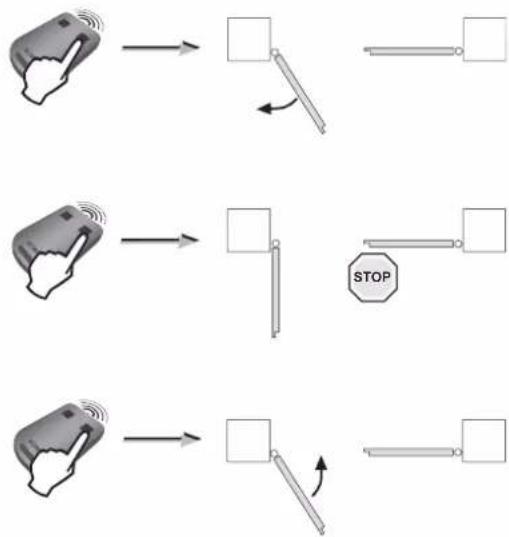

- Werking van de voetgangersopening 24

- De voetgangersopening activeren 24

- De voetgangersopening deactiveren 24

4.2 Automatische sluiting 25

- Werking van het automatisch sluiten 25

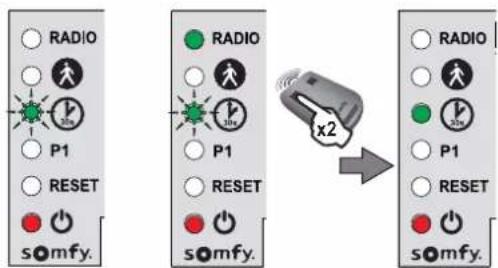

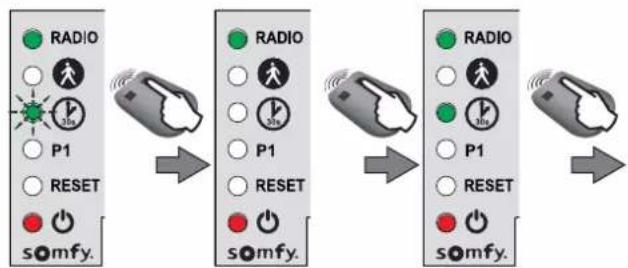

- Het automatisch sluiten activeren 25

- Het automatisch sluiten de-activeren 26

5 Programmeren van de afstandsbedieningen 27

5.1 Presentatie van de afstandsbedieningen 27

- Programmeringsmogelijkheden met de afstandsbediening met 2 toetsen 27

- Programmeringsmogelijkheden met de afstandsbediening met 4 toetsen 27

- Gebruik van een afstandsbediening met 3 toetsen 27

5.2 Een afstandsbediening toevoegen 28

- Afstandsbediening met 2 of 4 toetsen 28

- Afstandsbediening met 3 toetsen 28

5.3 De afstandsbedieningen wissen 28

6 Hulp bij storingen 29

6.1 Assistentie 29

6.2 De batterij van de afstandsbediening vervangen 29

6.3 De instellingen wissen 30

6.4 De motoren ontgrendelen/vergrendelen 30

6.5 Diagnose 31

> Veiligheidsvoorschriften

Dit symbool signaleert een gevaar waarvan de ernst hieronder beschreven worden.

GEVAAR

Signaleert een gevaar met de dood of een ernstig letsel tot gevolg.

WAARSCHUWING

Signaleert een gevaar dat de dood of ernstig letsel kan veroorzaken.

VOORZICHTIG

Signaleert een gevaar dat licht of middelmatig letsel kan veroorzaken.

LET OP

Signaleert een gevaar dat het product kan beschadigen of vernietigen.

WAARSCHUWING

WAARSCHUWING

Belangrijke

veiligheidsinstructies

Voor de veiligheid van personen is het belangrijk dat alle instructies stipt worden opgevolgd, want een onjuiste installatie kan ernstig letsel veroorzaken. Bewaar deze instructies. De installateur moet alle gebruikers informeren over het veilig en volgens de gebruiksaanwijzing gebruiken van de motorisatie. De gebruiksaanwijzingen moet aan de eindgebruiker overhandigd worden.

▶ Belangrijke informatie

Dit product is een motorisatie voor een klaphek, voor gebruik in de woonomgeving zoals vastgelegd in de norm EN 60335-2-103 en is conform deze norm. Deze instructies zijn geschreven binnen het kader van deze normen en om de veiligheid van personen en goederen te garanderen.

WAARSCHUWING

leder gebruik van dit product buiten het toepassingsgebied dat in deze handleiding is beschreven, is verboden (zie paragraaf "Toepassingsgebied" van de handleiding). Het gebruik van een niet door Somfy voorgeschreven accessoire of onderdeel is verboden - de veiligheid van personen is niet langer verzekerd.

Somfy is niet aansprakelijk voor schade die het gevolg is van het niet naleven van de aanwijzingen in deze handleiding.

Raadpleeg, bij twijfel tijdens de installatie van de motorisatie of voor aanvullende informatie, de website www.somfy.com. Deze instructies kunnen veranderen naar aanleiding van aanpassingen van de normen of van de motorisatie.

▶ Staat van het te motoriseren hek

Controleer, voor het installeren van de motorisatie, of:

• het hek mechanisch in goede staat verkeert.
• het hek in elke positie stabiel is.
• de motorisatie stevig kan worden bevestigd op de draagconstructie van het hek. Versterk ze indien nodig.
• het hek gaat gemakkelijk dicht en open met de hand met een kracht van minder dan 150 N.
• het temperatuurbereik dat vermeld is op de motor geschikt is voor de plaats waar het systeem geïnstalleerd wordt.

LET OP

Houd de motorisatie droog.

Installeer de motorisatie niet in een explosieve omgeving.

WAARSCHUWING

Controleer of er door de beweging van het aangedreven deel geen gevaarlijke zones (waar lichaamsdelen geplet, afgesneden of bekneld kunnen worden) zijn tussen het aangedreven deel en de vaste omringende delen of dat deze duidelijk zijn aangegeven op de installatie (zie "Risicopreventie").

Bevestig de stickers die waarschuwen tegen beknelling op een duidelijk zichtbare plaats of dichtbij de eventuele vaste bedieningsorganen.

▶ Elektrische installatie

GEVAAR

De installatie van de elektrische voeding moet plaatsvinden in overeenstemming met de geldende normen in het land van installatie van de motorisatie en worden uitgevoerd door een gekwalificeerde technicus.

GEVAAR

De elektrische leiding mag uitsluitend gebruikt worden voor de motorisatie en moet voorzien zijn van een beveiliging door:

• een smeltveiligheid of een automatische zekering van 10 A,
• en door een aardlekschakelaar (30 mA).

Er moet een omnipolaire uitschakeling van de voeding aanwezig zijn. De omnipolaire schakelaars voor het onderbreken van de vaste apparaten moeten rechtstreeks op de voedingsklemmen worden aangesloten en moeten op alle polen een scheidingsafstand tussen de contacten hebben om een complete ontkoppeling te garanderen volgens de voorwaarden van overspanningscategorie III. De laagspanningskabels in de open lucht moeten ten minste van het type H07RN-F. zijn. De installatie van een overspanningsbeveiliging wordt geadviseerd (verplichte maximum restspanning 2 kV).

▶ Ligging van de kabels

GEVAAR

De ingegraven kabels moeten in een beschermhuls liggen met voldoende diameter om de kabel van de motor en de kabels van de toebehoren erdoor te leiden.

Gebruik voor niet-ingegraven kabels een kabelgoot die bestand is tegen erover rijdende voertuigen (ref. 2400484).

▶ Veiligheidsvoorschriften met betrekking tot de installatie van de motorisatie

WAARSCHUWING

Draag geen sieraden (armband, ketting of andere) tijdens de installatie.

Draag bij het werken, boren en lassen speciale brillen en geschikte beschermingen (handschoenen, gehoorbeschermers, enz.).

GEVAAR

Sluit de motorisatie niet aan op de voeding (lichtnet, batterij, zonnecel) voordat de installatie helemaal klaar is.

WAARSCHUWING

Het is streng verboden enig onderdeel van deze set te wijzigen of een onderdeel toe te voegen dat niet in deze handleiding wordt voorgeschreven.

Verlies het bewegende hek niet uit het oog en houd iedereen op afstand tot de installatie klaar is.

Gebruik geen kleefmiddelen om de motorisatie te bevestigen.

WAARSCHUWING

Door de handmatige ontgrendeling kan het hek een onverwachte beweging maken.

Bevestig de sticker van het handbediende ontkoppeling in de buurt van het bedieningsorgaan.

WAARSCHUWING

Installeer vaste bedieningsorganen op een hoogte van ten minste 1,5 m en in het zicht van het hek maar buiten het bereik van de bewegende delen.

Controleer na de installatie dat:

• het mechanisme correct is ingesteld.
• de handmatige ontgrendeling correct werkt.
• de motorisatie verandert van richting als het hek een voorwerp van 50 mm tegenkomt dat geplaatst is op de halve hoogte van de vleugel.

WAARSCHUWING

Bij een automatisch werkend systeem of wanneer het bedieningspunt buiten het zicht is aangebracht, is het installeren van foto-elektrische cellen verplicht.

De motorisatie in automatische modus werkt minimaal in één richting zonder tussenkomst van de gebruiker.

Bij een werking in automatische modus of wanneer het hek uitkomt op de openbare weg, kan het installeren van een knipperlicht vereist zijn in overeenstemming met de regelgeving van het land waarin de motorisatie in gebruik is.

▶ Veiligheidsvoorschriften met betrekking tot het gebruik

WAARSCHUWING

Deze motorisatie mag worden gebruikt door kinderen van ten minste 8 jaar en door personen met beperkte fysieke, zintuiglijke of geestelijke vermogens of zonder ervaring en kennis van het apparaat, indien zij onder toezicht staan of instructies hebben gekregen over het veilig gebruik van de motorisatie en de mogelijke gevaren ervan hebben begrepen. Laat kinderen niet met het bedieningssysteem van het hek spelen. Houd de afstandsbedieningen buiten het bereik van kinderen. Laat het apparaat niet schoonmaken door kinderen.

Het geluidsdrukniveau van de motorisatie is lager dan of gelijk aan 70 dB(A). Hierbij is geen rekening gehouden met geluid dat wordt veroorzaakt door de constructie waarmee de motorisatie is verbonden.

WAARSCHUWING

De installateur moet elke mogelijk gebruiker informeren over het gebruik van de motorisatie volgens de aanwijzingen in deze handleiding. Het is belangrijk erop te letten dat alleen personen die hierover zijn geïnformeerd het hek in beweging kunnen zetten.

De gebruiker mag het bewegende hek niet uit het oog verliezen en iedereen op afstand houden tot het hek compleet geopend of gesloten is.

Houd het hek niet tegen als het in beweging is.

WAARSCHUWING

Als het systeem niet goed werk, onderbreek dan de voeding en ontgrendel direct de motorisatie om de toegang mogelijk te maken. Neem contact op met de helpdesk van Somfy.

Probeer het hek niet handmatig te openen als de motorisatie niet ontgrendeld is. Let op dat de beweging van het hek niet wordt belemmerd door een natuurlijk obstakel (tak, steen, hoog gras, enz.).

▶ Veiligheidsvoorschriften met betrekking tot het onderhoud

GEVAAR

De motorisatie moet zijn losgemaakt van alle voedingsbronnen gedurende het schoonmaken, het onderhoud en tijdens het vervangen van onderdelen.

WAARSCHUWING

Controleer elke maand:

• de installatie op tekenen van slijtage of beschadiging van de kabels en van de montage.
• of de motorisatie verandert van richting als het hek een voorwerp van 50 mm tegenkomt dat geplaatst is op de halve hoogte van het hek.

Gebruik de motorisatie niet als een reparatie of een afstelling noodzakelijk is. Hekken die in slechte staat verkeren moeten worden hersteld, versterkt, of vervangen.

Gebruik uitsluitend originele onderdelen voor elk onderhoud of reparatie.

Voor iedere technische, elektronische of mechanische verandering van de motorisatie is toestemming van de helpdesk van Somfy vereist.

Als de installatie is voorzien van foto-elektrische cellen en/of een knipperlicht, moeten de lenzen van de elektrische cellen en het knipperlicht regelmatig worden schoongemaakt.

▶ Over de batterijen

GEVAAR

Houd batterijen/knoopcellen/accu's buiten het bereik van kinderen. Bewaar ze op een plek waar zij er niet bij kunnen. Het is gevaarlijk als zij worden ingeslikt door een kind of een huisdier. Levensgevaar! Als dit ondanks alles toch gebeurt, raadpleeg dan direct een dokter of ga direct naar een ziekenhuis.

Let op dat de batterijen niet worden kortgesloten. Gooi ze niet in het vuur en laad ze niet op. Er kan een explosie plaatsvinden.

▶ Recycling en afvalverwerking

Voordat de motorisatie wordt afgedankt, moet de accu (indien aanwezig) er uitgehaald worden.

Gooideoudebatterijenvandeafstandsbediening of de accu (indien aanwezig) niet weg met het huisvuil. Lever ze in bij een speciaal afvalpunt, zodat ze gerecycled worden.

Gooi de oude motorisatie niet weg met het huisvuil. Laat de motorisatie ophalen door de leverancier ervan of lever hem in bij het afvalstation van de gemeente.

▶ Reglementering

CE Somfy verklaart dat het product dat behandeld wordt en bestemd is om te worden gebruikt volgens de aanwijzingen in dit document, in overeenstemming

is met de essentiële eisen en de andere relevante bepalingen van de Europese richtlijnen voor toepassing binnen de Europese Unie en in het bijzonder met de Machinerichtlijn 2006/42/EG en de Richtlijn Radioapparatuur 2014/53/EU.

De complete tekst van de EG-conformiteitsverklaring staat ter beschikking op de website: www.somfy.com/ce. Antoine CREZE, Verantwoordelijke reglementering, Cluses

Risicopreventie

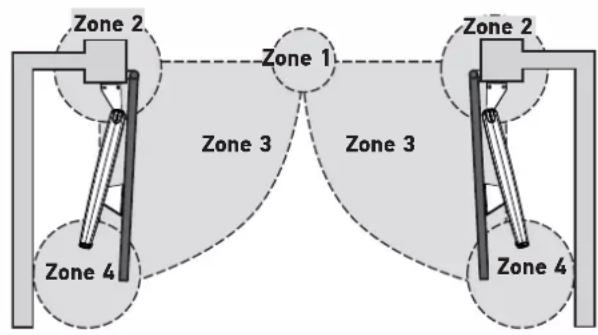

Herkenning van de risicozones

Maatregelen om de risico's tegen te gaan

ZONE 1

Risico op schokken en beknelling

Oplossing:

Obstakeldetectie voor de motor.

Foto-elektrische cellen.

Foto-elektrische cellen STOP

ZONE 2

Risico op beknelling en afsnijden van de handen

Als de installatie een risico op afsnijding heeft:

• een afstand van ten minste 10 cm aanhouden tussen de vleugel en de paal/muur.
• de hoek van de paal afkappen zonder de paal te verzwakken.

Risico op opsluiting en beknelling

Obstakeldetectie voor de motor. Als er een zone is waarin men kan worden opgesloten tussen de vleugels en de vaste omringende delen, dan moet u een afstand van ten minste 50 cm aanhouden tussen de vleugels en de vaste delen.

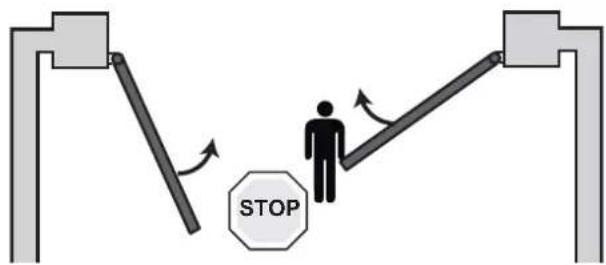

ZONE 3

Risico op schokken

Oplossing:

Obstakeldetectie voor de motor.

STOP

ZONE 5

Risico op meenemen van de voeten

Als er een gevaarlijk zone voor de voeten is tussen de onderkant van de vleugels en de grond, dan moet u een afstand van ten minste 12 cm of ten hoogste 5 mm aanhouden tussen de onderkant van de vleugels en de grond.

12 cm min.

5 mm max.

▶ Inhoud van het pakket

a b c 24V d e f somfy ATTENTION Sens de montage équente "k" ou "s" Sens "E" Pier gauge Pier init g h i j k m l n o p q r s

Nr. Omschrijving Aantal Nr. Omschrijving Aantal

a	Werkcilinder 24 V x2 Zakje met accessoires	voor de bed
b	Bedieningseenheid	x1
c	Bevestigingsbeugel links aan paal/muur	x1
d	Bevestigingsbeugel rechts aan paal/muur	x1
e	Bevestigingsbeugel van de vleugel	x2
f	Schijf voor het meten van de maten	x1
g	Geheugenetiket	x1
Zakje accessoires van de werkcilinder
h	Ontgrendeling	x2
i	Schroef van de ontgrendeling	x2
j	Bevestigingspen werkcilinder aan paal/muurbeugel	x2
k	Platte ring M8x22	x4

eningseenheid
l	Accusteun	x1
m	Afdichtstrook	x1
n	Schroef van deksel van de kast	x1
o	Sleutel van het deksel van de kast	x1
p	Bevestigingshoekstuk aan de muur	x1
q	Bevestigingsschroef kast aan hoekstuk	x1
r Kabelklem x1
s	Schroef van kabelklem	x2

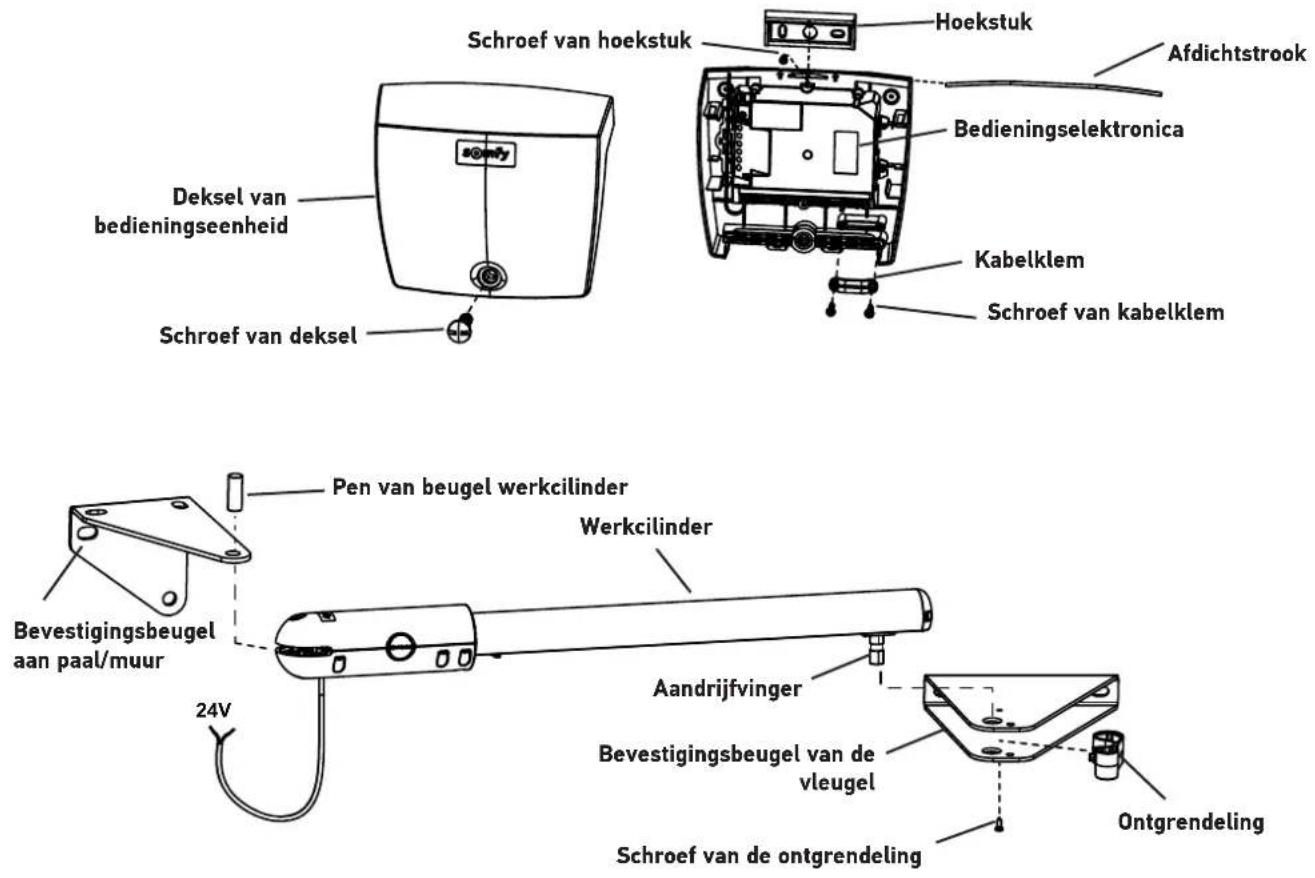

▶ Beschrijving van het product

Schroef van hoekstuk Hoekstuk Afdichtstrook Bedieningselektronica Deksel van bedieningseenheid Kabelklem Schroef van deksel Schroef van kabelklem Pen van beugel werkcilinder Werkcilinder Bevestigingsbeugel aan paal/muur 24V Aandrijfvinger Bevestigingsbeugel van de vleugel Schroef van de ontgrendeling Ontgrendeling

▶ Afmeting

105,05 mm 149,59 mm 76 mm 85 mm 786 mm 104,70 mm 177,11 mm 164,49 mm 32,00 mm 208 mm 187 mm 72 mm

▶ Toepassingsgebied

Deze automaat is ontworpen voor het motoriseren van openslaande hekken bij een vrijstaand woonhuis.

Afmetingen en gewicht van de vleugels

Max. gewicht per vleugel (P) 200 kg
Max. hoogte per vleugel (H) 2 m
Min./Max. breedte per vleugel (L) 1,25 / 2 m

Het type hek (met of zonder openingen) en de klimaatomstandigheden (kans op harde wind), kunnen deze maximumwaarden kleiner maken (zie tabel hieronder).

H L P

Afmetingen en gewicht van de te motoriseren vleugels in functie van de windkracht

Windkracht Effect Product SGS LINE
≥ 80 km/u Tegen de wind in lopen is niet langer mogelijk		Min./Max. breedte Max. gewicht		1,25 /1,5 m 200 kg
< 80 km/u >40 km/u	Boomtrakken bewegen		Min./Max. breedte Max. gewicht	1,25 / 2 m 200 kg
			Min./Max. breedte Max. gewicht	1,25 / 1,5 m 200 kg
≤ 40 km/u Zand waait op			Min./Max. breedte Max. gewicht	1,25 / 2 m 200 kg

Hek met openingen

Hek met kleine openingen Hek zonder openingen

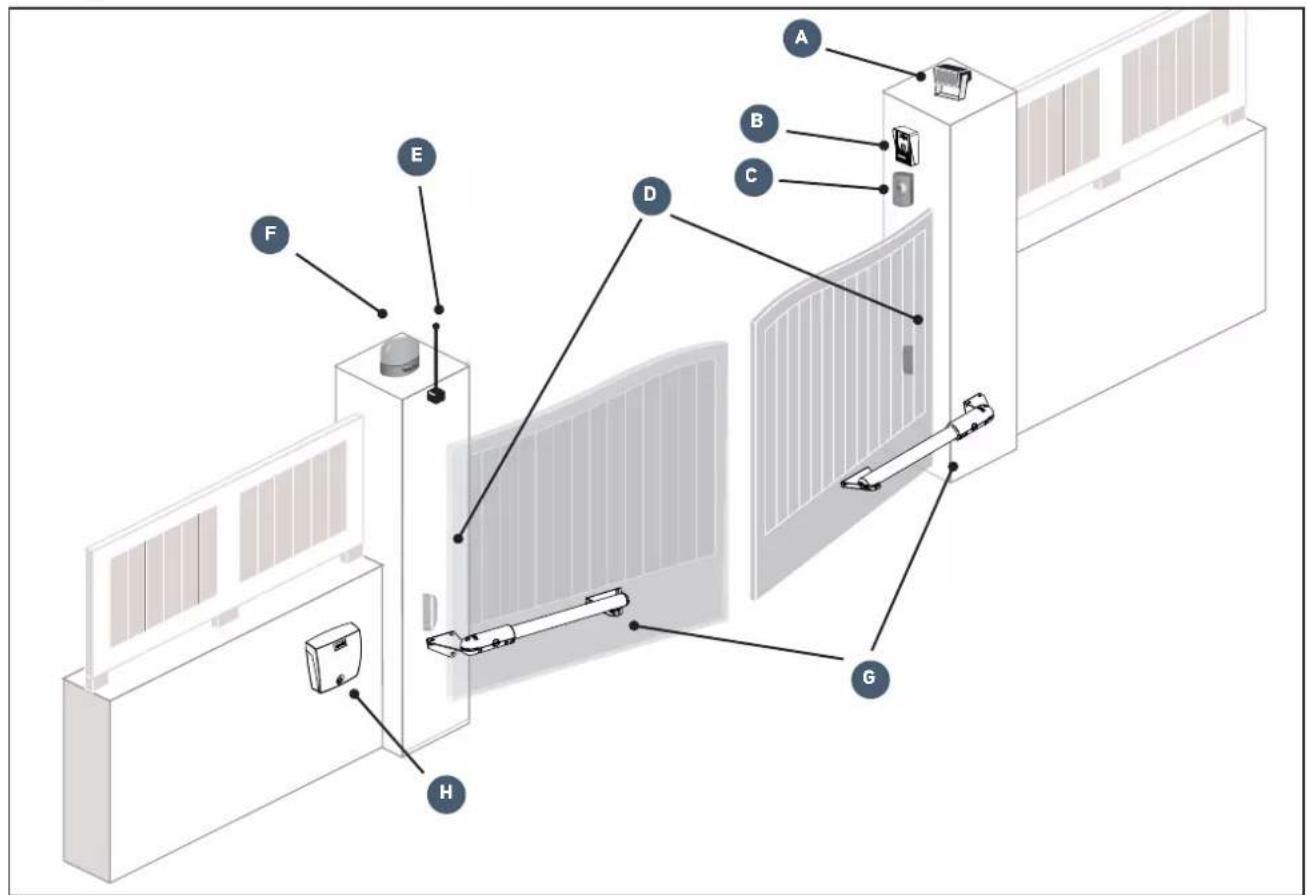

▶ Algemeen overzicht van de installatie

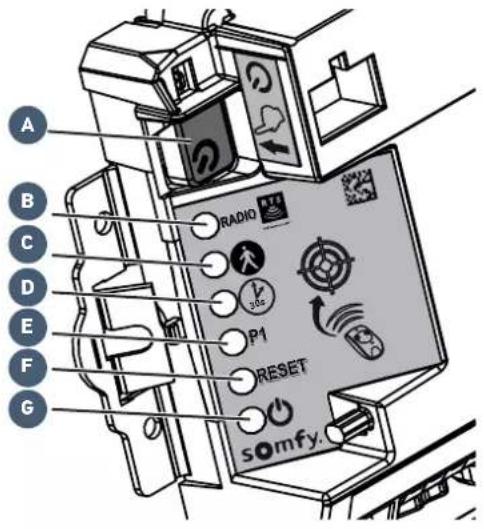

▶ Beschrijving van de bedieningselektronica

Nr. Omschrijving Functie
A	Knop 🌐	Bedieningselektronica uit stand-by halen
B RADIO-led		Gaat steeds branden wanneer de bedieningselektronica een radiografisch bedieningssignaal ontvangt
C	Led 🔒	Gaat branden bij het activeren/deactiveren van de voetgangersopening

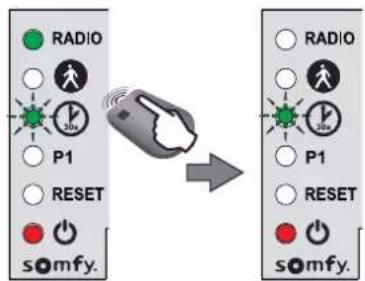

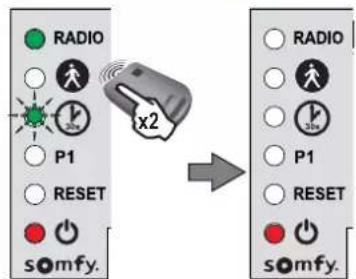

D	Led 🌐	Brandt	het automatisch sluiten van het hek is geactiveerd
		Uit	het automatisch sluiten van het hek is niet geactiveerd
		Knippert	de instelling “automatisch sluiten” is geselecteerd
E Led P1 Wordt niet gebruikt
F RESET-led		Brandt	alleen de afstellingen of de radiografische instellingen en de bedieningspunten worden gewist
		Knippert	de wisfunctie van de afstellingen en de radiografische bedieningspunten is geselecteerd
G	Led 🔒	Brandt	de motorisatie werkt goed - de bedieningselektronica is gewekt
		Uit	de motorisatie werkt goed - de bedieningselektronica is in stand-by
		Knippert zie “Diagnose” pagina 31

> Voorwaarden voor de installatie

▶ Voor de installatie te controleren punten

Hek

Het hek verkeert in goede staat: het opent en sluit normaal zonder forceren. Het blijft over de gehele lengte horizontaal. Het opent naar binnen.

Bevestigingsbeugel Versterking

De motoren moeten worden bevestigd op de horizontale versterkingen van de vleugels, die idealiter op 1/3e van de hoogte van het hek zijn geplaatst. Als er geen versterkingen zijn, zorg dan voor metalen contraplaten van ongeveer 4 mm dik.

Sluitstoppers op de grond

De slag van het hek bij het sluiten moet worden beperkt door stevig op de grond bevestigde stoppers.

De openingsstoppers zijn in de motor ingebouwd (zie "Instelling van de openingsstopper" pagina 19).

Mechanisch slot

Als het hek is voorzien van een mechanisch slot, moet dit verwijderd worden.

Palen

De palen moeten stevig zijn en ten minste 21 cm breed zijn. Als dit niet zo is, kunnen voorzieningen op de paal noodzakelijk zijn om een goede plaatsing en bevestiging van het hoekstuk te garanderen.

Het wordt afgeraden het hoekstuk op de rand van de paal te monteren: risico van scheuren.

▶ Benodigde elektrische uitrusting

Benodigde kabels

• Netvoeding: kabel 3 x 1,5 mm ^2 of 3 x 2,5 mm ^2 voor gebruik buiten (minimaal type H07RN-F).
• Verbinding tussen de motoren: kabel 2 x 1 mm ^2 ; zorg voor een verdeeldoos IP 55 voor het beschermen van de verbinding van de uitgaande kabel van de motor en de verlengkabel naar de bedieningseenheid.
• Verbinding van de fotocellen: kabel 2 x 0,75 mm ^2 .

Leg de voedingskabel aan volgens de elektrische normen die gelden in het land van gebruik.

Motorkabel Verlengkabel naar bedieningseenheid

De kabels zijn niet meegeleverd met het product. Buigzame ICT-huls 230 V 3 x 1,5 mm² 2 x 1 mm² 2 x 0,75 mm² De kabels zijn niet meegeleverd met het product.

Ligging van de kabels

• De ingegraven kabels moeten in een beschermhuls liggen met voldoende diameter om de alle kabels erdoor te leiden.
• Voor een 230 V-aansluitpunt zorgen zo dicht mogelijk bij de plaats van de bedieningseenheid.

▶ Benodigde kabels

Als het niet mogelijk is de kabel in te graven, gebruik dan een kabeldoorvoer die bestand is tegen overrijdende voertuigen (ref. 2400484).

U vindt gedetailleerde informatie over het aansluiten in het deel "Aansluiten van de accessoires" pagina 22.

ANT 1 2 BUS 3 4 START 5 6 - 24V + 7 8 9 FLASH M1 10 11 M2 12 13 BATT - + LIGHT 14 15 230V L N 16 17 2 x 0.75 mm² 2 x 0.75 mm² 2 x 0.75 mm² 2 x 0.75 mm² 2 x 1 mm² 2 x 1 mm² 3 x 1.5 mm² 3 x 1.5 mm² Netvoeding 230 V

Benodigd gereedschap voor het installeren (niet meegeleverd)

Benodigd materiaal voor het installeren (niet meegeleverd)

Deze informatie wordt ter indicatie gegeven.

Voor de bevestiging van de ... Aantal
BEUGELS AAN DE PALEN/MUREN
		Bevestigingsmiddelen geschikt voor het materiaal van de paal/muur(schroeven, tapeinden, borgmiddelen, enz.):- diameter: 8 tot 10 mm- zeskantkop	6
		Ringen:- binnendiameter: 8 tot 10 mm- buitendiameter: 16 tot 20 mmMoeren:- diameter: 17 mm	6
BEUGELS AAN DE VLEUGELS
		Bevestigingsmiddelen geschikt voor het materiaal van de versterking van de vleugels:- diameter: 8 mm- lengte geschikt voor de dikte van de versterking van de vleugels	6
		Meegeleverde ringen- binnendiameter: 8 mm- buitendiameter: 22 mm	6
BEDIENINGSEENHEID
		Bevestigingsmiddelen geschikt voor het materiaal van de paal/muur- schroeven diameter: 3,5 tot 4,5 mm - gefreesde of bolle kop- pluggen type "S" voor beton: S5, S6 of S8	4

1.1 De maten opmeten

Meet de maten op met behulp van de schijf (f) om de positie van de motoren op de palen te bepalen.

N.B.: De aangegeven waarden gelden als de vleugels en hun scharnieren op één lijn liggen.

Opmerking: Er moet een afstand van ten minste 50 cm blijven tussen de vleugels en de vaste delen (zie "Risicopreventie" pagina 4).

Meet maat A. Breng de gemeten maat A over op de schijf. A mm LET OP Maten niet aan te raden voor de vleugels > 2 meters De maat B bepalen 3 B mm ATTENTION: Cotes déconstitées pour les vertaux • à 2 mètres 4 Angle jusq/2 somfy Sens "E" Plier gauche E Plier droit E Sens "o"

2 Noteer de aangegeven montagerichting (e of E) van de bevestigingsbeugel van de werkcilinder aan de paal. 2 Montagerichting hoekstuk "e" of "E" Richting "E" Paal links Paal rechts Richting "θ" Let op de montagerichting omhoog en omlaag van de beugel. Goede richting Foute richting

4 De maximale openingshoek α is aangegeven. 4 α Hoek tot Houd u aan de op de schijf aangegeven maximale openingshoek.

Advies: maat A is negatief

Als maat A negatief is, dan bevindt het scharnier van de vleugel zich voor de paal. Wij adviseren een vulplaat toe te voegen zodat de bevestigingsbeugel van de werkcilinder op een lijn ligt met het scharnier van de vleugel en dat A gelijk is 0 cm.

- A=0 cm

1.2 Bevestiging van de beugels van de paal

▶ De assen AM en AH aftekenen

1. Breng maat B over op de paal vanaf de hartlijn van het scharnier en teken op de paal een verticale as AM af.
2. Teken de horizontale as AH af op de paal op de helft van de hoogte van de versterking.

Zelfcontrole voor de volgende stap Zijn de assen AM en AH goed afgetekend?

AM B AM

In de palen boren

1

AM AH

Breng de merktekens die zijn afgetekend op de beugel op een lijn met de as AH en breng de rand van de beugel op een lijn met de as AM.

N.B.: De merktekens op de beugels bevinden zich onder de sleufvormige gaten.

Positioneer de beugel in de richting e of E die is bepaald in stap 2 bij het meten (zie pagina 12).

Let op de montagerichting omhoog en omlaag van de beugel.

Goede richting

Foute richting

2

Controleer of de beugel horizontaal is en markeer daarna de bevestigingsgaten van de beugel.

3

Boor 3 gaten in elke paal op de gemarkeerde plaatsen (zie pagina 11 voor de boordiameter die past bij de gebruikte bevestigingsmiddelen).

▶ De bevestigingsbeugel aan de paal bevestigen

1

Pure mechanical linkage diagram without any text, numbers, or symbols

Bevestig de bevestigingsbeugel aan de paal met voor het materiaal van de paal geschikte bevestigingsmiddelen.

2

Controleer of de beugel waterpas is. Zet indien nodig opnieuw vast.

Zelfcontrole voor de volgende stap

Hebt u gecontroleerd of de beugels op de palen perfect horizontaal zijn?

▶ Monteer de werkcilinder op de bevestigingsbeugel.

1

Monteer de werkcilinder op de bevestigingsbeugel. Blokkeer hem met de as (j).

2

1.3 Bevestiging van de motoren aan de vleugels

Laat de werkcilinder nooit werken voordat de bevestiging ervan op de vleugel klaar is. Anders kan de inwendige stopper in de werkcilinder ontregeld raken waardoor de goede werking niet langer gegarandeerd is.

1

Bevestig de ontgrendeling (h) op de bevestigingsbeugel van de vleugel (e) met behulp van de schroef (i).

2

De werkcilinder op de bevestigingsbeugel monteren. Klem de ontgrendeling op de aandrijfvinger van de werkcilinder om hem te blokkeren.

3

In gesloten positie moeten de vleugels goed aanliggen tegen de stopper op de grond en de werkcilinder tegen zijn inwendige stopper.

4

Druk de bevestigingsbeugel van de vleugel tegen de versterking van de vleugel. Controleer of de werkcilinder horizontaal is.

5

Markeer de merktekens op de zijkanten van de versterking van de vleugel.

6

Maak de ontgrendeling los en verwijder de werkcilinder uit de bevestigingsbeugel van de vleugel.

7

Positioneer de bevestigingsbeugel van de vleugel opnieuw en markeer de bevestigingsgaten in het midden van de sleufvormige gaten.

8

Boor gaten in de vleugels met diameter 8.

9

Bevestig de bevestigingsbeugel van de vleugel op de twee punten op de vleugel met schroeven die geschikt zijn voor het materiaal van de versterking en de meegeleverde ringen (k).

Het monteren van de meegeleverde ringen (k) is verplicht.

10

Installeer de werkcilinder. Klem de ontgrendeling op de aandrijfvinger om hem te blokkeren.

Zelfcontrole voor de volgende stap Hebt u gecontroleerd of de werkcilinders perfect horizontaal zijn?

1.4 Installatie van de bedieningseenheid

▶ Positie van de bedieningseenheid

De kast moet worden gemonteerd op een paal/muur aan de aanvoerkant van de elektrische voeding.

▶ De afdichtstrook installeren

Druk de afdichtstrook (m) in de bovenkant van de bedieningseenheid.

230V

▶ De positie van de antenne controleren

De goede plaatsing van de antenne is essentieel voor een optimale werking.

Snijd de antennedraad nooit af.

Antenne

▶ De bedieningseenheid bevestigen

1

• Plaats het bevestigingshoekstuk van de kast (p) tegen de paal/muur.
• Controleer of deze horizontaal is door een waterpas op de daarvoor bestemde plaats te leggen.
• Markeer de bevestigingspunten van het hoekstuk.

Verwijder het hoekstuk en boor gaten in de paal/muur. De diameter van de boorgaten is afhankelijk van het gebruikte type bevestigingsschroeven (zie pagina 11).

3			Monteer het hoekstuk tegen de paal/muur.
4			Plaats de bodem van de kast om de 2 onderste bevestigingspunten van de kast te markeren.
5			Verwijder de bodem van de kast en boor gaten in de paal/muur. De diameter van de boorgaten is afhankelijk van het gebruikte type bevestigingsschroeven (zie pagina 11).
6			Monteer de bodem van de kast tegen de paal/muur: 1 schroef (q) om de kast aan het hoekstuk vast te zetten + 2 schroeven om de kast aan de paal/muur vast te zetten.

1.5 Aansluiten van de motoren

De motor M1 bedient de vleugel die:

• als eerste open gaat en als laatste sluit,
• open gaat voor de voetgangersopening van het hek.
    note1["M1 naar links"]
    note2["of"]
    note3["M1 naar rechts"]

Hek dicht, bepaal welke vleugel als eerste moet openen.

De motor M1 bedient deze vleugel.

Sluit de motoren aan zoals aangegeven in onderstaande tabel:

Sluit de draad van de motor...		aan op de klem...
M1	blauw 10
	bruin 11
M2	blauw 12
	bruin 13

M1 10.11 M2 12.13 BAT LASH

1.6 Aansluiten op de netvoeding

Voor uw veiligheid moeten deze werkzaamheden zonder spanning worden uitgevoerd.

Gebruik een kabel 3 x 1,5 mm² voor buitengebruik (ten minste type H07RN-F).

Verplicht de meegeleverde kabelklem gebruiken. Zorg ervoor dat alle laagspanningskabels bestand zijn tegen een trekkracht van 100 N.

Controleer of de draden niet verplaatst zijn na het toepassen van deze kracht.

4 cm Fase Nul Voedingskabel 230 V

Bereid op een kabel van type 3 x 1,5 mm², 2 draden van 4 cm voor (fase en nul).

US S 4 PART 5 6 M1 10 11 M2 12 13 BATT - + LIGHT 14 15 230V 15 16 Fase Nul Kabelklem Voedingskabel 230 V

• Sluit de fase en de nul aan op de klemmen 16 en 17 (rode sticker "230 V").
• Blokkeer de 230 V-voedingskabel met de meegeleverde kabelklem (r).
• Plaats een kroonsteentje op de aardingsdraad (geel/groen) en berg deze op in de bedieningskast.

2.1 De spanning inschakelen op de installatie

De led Knippert (2 keer).

De motorisatie krijgt spanning en wacht op de zelfprogrammering.

Als de led ⏻ niet gaat branden of het aantal knippersignalen niet volgens verwachting is: zie "Diagnose" pagina 31.

2.2 Instelling van de openingsstopper

Openingsstoppers

De openingsstoppers zijn ingebouwd in de werkcilinder. Zij begrenzen de slag van het hek bij het openen.

Opmerking: De installatie moet zijn voorzien van op de grond bevestigde sluitstoppers die de slag van het hek begrenzen bij het sluiten.

Tijdens deze fase zorgt een druk op de toets 1 van de geprogrammeerde afstandsbediening alleen voor het openen en het stoppen van het hek (1e druk = openen, 2e druk = stoppen, 3e druk = openen, 4e druk = stoppen, enz.). U kunt de gewenste openingspositie op deze manier in een aantal stappen instellen. De sluiting van het hek is pas mogelijk nadat de openingsstoppers zijn ingesteld.

1

- Druk op de toets 1 van de afstandsbediening. Na enkele seconden gaat de eerste vleugel langzaam open. Als de vleugel niet opengaat, controleer dan of de motoren zijn bekabeld zoals aangegeven op pagina 18.

- Druk opnieuw op de toets 1 van de afstandsbediening om de vleugel te stoppen op de gewenste openingspositie.

2

Positioneer de openingsstopper tegen de koppeling van de werkcilinder en zet de stoppers vast met een inbussleutel diameter 3 (2 schroeven per stopper).

Draai de sleutel 2 omwentelingen na het eerste contact.

3

Druk op de toets 1 van de afstandsbediening. De tweede vleugel gaat open.

4

Druk opnieuw op de toets 1 van de afstandsbediening om de vleugel te stoppen op de gewenste openingspositie.

5

Positioneer de openingsstopper tegen de koppeling van de werkcilinder en zet de stoppers vast met een inbussleutel diameter 3 (2 schroeven per stopper).

Draai de sleutel 2 omwentelingen na het eerste contact.

6

Druk op de toets 1 van de afstandsbediening om het hek volledig te sluiten. De vleugels sluiten na elkaar.

Zelfcontrole voor de volgende stap

Hebt u de positie van de openingsstopper op elke motor ingesteld?

2.3 Zelfprogrammering van de slag van het hek

Controleer of de installatie is ingeschakeld: de led Knippert (2 keer).

Situatie 1: Eerste ingebruikname van de motorisatie

Druk op de toets 1 van de afstandsbediening om het COMPLEET openen van het hek te starten.

Als het hek compleet open is, druk opnieuw op de toets 1 van de afstandsbediening om het COMPLEET sluiten van het hek te starten.

Als het hek compleet gesloten is, moet de led ⚙ van de bedieningseenheid CONTINU BRANDEN.

Situatie 2: U hebt de instellingen gewist

Laat het hek 4 keer compleet openen en sluiten.

Na de 4 bewegingen moet de led ⏻ van de bedieningseenheid CONTINU BRANDEN.

De bewegingen van het hek mogen niet worden onderbroken (compleet openen/sluiten).

Als deze zijn onderbroken, begint het inleren automatisch bij de volgende openingsopdracht.

Als de led knippert, start dan de opnieuw zelfprogrammering van de slag van de vleugels (4 keer compleet openen en sluiten).

Als de led ⏻ blijft knipperen, raadpleeg dan "Diagnose" pagina 31.

Als het hek weer opengaat na het sluiten, zet dan de beugels van de vleugels los en verplaats ze een stukje naar het midden van het hek.

WAARSCHUWING

Na de installatie verplicht controleren of de obstakeldetectie werkt conform bijlage A van de norm EN 12 453.

2.4 De bedieningseenheid sluiten

1

Plak de geheugensticker (g) op de bodem van het deksel van de bedieningskast.

2

Sluit de bedieningseenheid en schroef het deksel vast.

2.5 Stand-by/Wekken van de bedieningselektronica

i

Wanneer de zelfprogrammering is voltooid, gaat de elektronica automatisch in stand-by na 5 minuten van inactiviteit, om energie te besparen.

In stand-by zijn alle lampjes uit.

Om te controleren of de motorisatie is ingeschakeld of om de instellingen te controleren of te wijzigen, drukt u 2 seconden op de knop

om de elektronica uit stand-by te halen. De elektronica gaat automatisch in stand-by na 5 minuten inactiviteit.

2.6 Geheel openen en sluiten van het hek

i

De in de set meegeleverde afstandsbedieningen zijn al geprogrammeerd zodat toets 1 van de afstandsbedieningen het totaal openen van het hek bedient.

Toets 1

- Hek gesloten: druk op de toets 1 van de afstandsbediening om het hek helemaal te openen.

- Hek in beweging: druk op de toets 1 van de afstandsbediening om het hek te stoppen.

- Hek open: druk op de toets 1 van de afstandsbediening om het hek te sluiten.

2.7 Detectie van obstakel

Als een obstakel gedetecteerd wordt (abnormale kracht op de motor):

• Tijdens het openen van het hek: het hek stopt.

- Tijdens het sluiten van het hek: het hek stopt en gaat opnieuw open.

2.8 Informatie van de gebruikers

Informeer altijd alle gebruikers over het veilig gebruiken van dit hek (standaard gebruik en ontgrendelingsprincipe) en over de verplichte periodieke controles.

Voor uw veiligheid moeten deze werkzaamheden zonder spanning worden uitgevoerd.

Het wordt aanbevolen om een zelfprogrammering uit te voeren voor de slag van het hek, voordat de accessoires (foto-elektrische cellen, knipperlicht enz.) worden aangesloten.

3.1 Foto-elektrische cellen

Er kan geen tweede set foto-elektrische cellen worden aangesloten op deze motor.

▶ Installatie

Na het aansluiten van de foto-elektrische cellen:

• schakel de motor weer in,
- het hek laten openen of sluiten.

De foto-elektrische cellen worden herkend door de bedieningselektronica na deze beweging.

▶ Werking met foto- elektrische cellen

Als de cellen worden afgedekt tijdens het sluiten van het hek, stopt het hek en gaat het weer open.

TX RX 1 2 1 2 3 5 BUSBUS 3 4 weer open.

of

TX RX 1 2 1 2 BUS 3 4 BUS

In geval van het verwijderen van de foto-elektrische cellen

Na het verwijderen van de foto-elektrische cellen moet u de motor onder spanning zetten en daarna de procedure "Het automatisch sluiten deactiveren" pagina 26, uitvoeren.

3.2 Knipperlicht

Lamp max. 10 W - 24 V - Door het gebruik van een lamp met een vermogen van meer dan 10 W - 24 V kan uw motorisatie defect raken.

▶ Werking van het knipperlicht

Het licht knippert tijdens wanneer het hek in beweging is.

24V FLASH 7 8 9 - 24V +

3.3 Accu (optie)

Dit accessoire kan niet worden gebruikt in combinatie met een zonne-energievoeding.

Om de duur van de werking op de accu te verlengen, zijn de per draad gevoede bedieningspunten uitgeschakeld; alleen de afstandsbedieningen en de draadloze bedieningspunten kunnen het hek bedienen.

De noodaccu zorgt ervoor dat het hek kan werken als er een stroomstoring is.

De led ⏻ knippert (1 keer) als de motor op de accu werkt.

▶ Technische gegevens van de accu

• Zelfstandigheid: 10 cycli continu of 24 uur op een hek dat in perfecte staat verkeert.
• Oplaadduur voor een optimaal gebruik van de accu: 48 uur.

• Levensduur: 3 jaar.

Voor een optimale levensduur van de accu, schakelt u de elektrische voeding van uw hek 3 keer per jaar uit om het een paar cycli op de accu te laten werken.

3.4 Aparte antenne (optie)

De draadantenne kan worden vervangen door een aparte antenne met een groter bereik.

Deze moet vrijstaand worden gemonteerd boven op de pilaar.

Deze wordt aangesloten op de klemmen 1 en 2 (blauw etiket "ANT") van de bedieningseenheid:

• de kern van de draad op klem 1,
• de massa-afscherming op klem 2.

ANT 1/2

3.5 Videofoon (optie)

Dit accessoire kan niet worden gebruikt in combinatie met een zonne-energievoeding.

Sluit niet meer dan één spanningsvrij contact aan.

START 5 6

3.6 Contactslot (optie)

Dit accessoire kan niet worden gebruikt in combinatie met een zonne-energievoeding.

START 5 6

3.7 Zoneverlichting (optie)

Dit accessoire kan niet worden gebruikt in combinatie met een zonne-energievoeding.

Gebruik uitsluitend halogeenlampen of gloeilampen voor de verlichting van het gebied, maximaal 500 W.

▶ Werking van de zoneverlichting

Telkens als de motor in werking komt gaat de zoneverlichting branden. Deze gaat automatisch uit na 1,5 minuut na de beweging.

LIGHT 14 15

3.8 Zonne-energievoeding (optie)

De motor nooit aansluiten op een 230 V voeding als de motor is aangesloten op een zonne-energievoeding. Hierdoor kan de elektronicakast van de motor worden beschadigd.

Als de motor werkt op zonne-energievoeding:

• alleen de afstandsbedieningen en draadloze bedieningspunten kunnen het hek besturen (de bedrade bedieningspunten zijn gedeactiveerd),
• de bedrade veiligheidsaccessoires (foto-elektrische cellen, knipperlicht) blijven geactiveerd.

▶ Werking van de voetgangersopening

Voetgangersopening (motor M1) door een druk op de geactiveerde toets.

Stoppen tijdens de beweging door een nieuwe druk op de geactiveerde toets.

Sluiten door een nieuwe druk op de geactiveerde toets.

▶ De voetgangersopening activeren

i

Toets 1 van afstandsbedieningen 2 of 4 toetsen kan niet worden geprogrammeerd voor het openen van de voetgangersopening van het hek.

Zie "Presentatie van de afstandsbedieningen" pagina 27voor meer informatie.

12

Druk 2 sec op de knop van de bedieningselektronica. De led gaat branden.

●

De nieuwe te programmeren afstandsbediening op het richtpunt van de bedieningselektronica plaatsen.

Druk op de toets 2 van de afstandsbediening.

De leds "RADIO" en 📁 gaan branden en gaan weer uit.

De voetgangersopening is geactiveerd op deze toets.

i

Verwijder u van de bedieningselektronica om de voetgangersopening te testen.

▶ De voetgangersopening deactiveren

Herhaal de procedure "De voetgangersopening activeren" met de toets waarmee de voetgangersopening moet worden gedeactiveerd. De led gaat branden en gaat uit. De voetgangersopening is gedeactiveerd op deze toets.

4.2 Automatische sluiting

▶ Werking van het automatisch sluiten

Druk op de toets 1 van de afstandsbediening om het hek te openen.

Het hek gaat opnieuw dicht na 30 seconden of 5 seconden als er iets of iemand langs de foto-elektrische cellen komt.

Het automatisch sluiten van het hek kan worden onderbroken door toets 1 van de afstandsbediening in te drukken. Druk op toets 1 van de afstandsbediening om het hek vervolgens te sluiten.

▶ Het automatisch sluiten activeren

Het automatisch sluiten kan alleen worden geactiveerd als de foto-elektrische cellen zijn aangesloten en worden herkend door de bedieningselektronica van de motor.

Druk 2 sec op de knop van de bedieningselektronica. De led gaat branden.

De nieuwe te programmeren afstandsbediening op het richtpunt van de bedieningselektronica plaatsen.

Houd toets 1 van de afstandsbediening ingedrukt totdat de led knippert.

Na stap 3 kunt u de volgend stappen op afstand doen (zonder dat de afstandsbediening op het richtpunt ligt).

    E["Radio"] --> F["P1"]
    F --> G["RESET"]
    G --> H["somfy."]

    I["Radio"] --> J["P1"]
    J --> K["RESET"]
    K --> L["somfy."]

Houd toets 2 van de afstandsbediening ingedrukt totdat de led untgaat en continu brandt.

Wanneer toets 2 wordt losgelaten, knippert de led druk 2 keer op toets 1 van de afstandsbediening.

De led ⏻ blijft branden.

Het automatisch sluiten is geactiveerd.

▶ Het automatisch sluiten deactiveren

12

Druk 2 sec op de knop van de bedieningselektronica. De led gaat branden.

De nieuwe te programmeren afstandsbediening op het richtpunt van de bedieningselektronica plaatsen.

Houd toets 1 van de afstandsbediening ingedrukt totdat de led knippert.

4

Druk op de toets 2 van de afstandsbediening. De led 📋 knippert.

●

Druk 2 keer op toets 1 van de afstandsbediening.

De led is uit. Het automatisch sluiten is gedeactiveerd.

5.1 Presentatie van de afstandsbedieningen

De RTS afstandsbedieningen van Somfy kunnen, afhankelijk van de instellingen, de volgende handelingen bedienen:

• totale opening van het hek
• voetgangersopening van het hek
- een ander Somfy RTS apparaat (bijvoorbeeld: garagedeurmotor, rolluik, enz.)

Afstandsbediening met 2 toetsen

Afstandsbediening met 4 toetsen

i

De in de set meegeleverde afstandsbedieningen zijn al geprogrammeerd zodat toets 1 van de afstandsbedieningen het totaal openen van het hek bedient.

i

U kunt maximaal 16 bedieningspunten opslaan (afstandsbedieningen, andere radiografisch bedieningspunt). Als u een 17e bedieningspunt opslaat, wordt het eerste automatisch gewist.

i

Als u een voetgangersopening wilt programmeren, moet deze verplicht in de toets worden geprogrammeerd na die van de totale opening (bijv.: totale opening bediend door toets 2, voetgangersopening bediend door toets 3). De voetgangersopening kan niet op de toets 1 van de afstandsbedieningen worden geprogrammeerd.

▶ Programmeringsmogelijkheden met de afstandsbediening met 2 toetsen

	1 -toets	2 -toets
Optie 1	Totaal openen Voetgangersopening of andere Somfy RTS sturing
Optie 2 Andere Somfy RTS apparatuur Totaal openen

▶ Programmeringsmogelijkheden met de afstandsbediening met 4 toetsen

	1 -toets	2 -toets	3 -toets	4 -toets
Optie 1	Totaal openen Voetgangers	sopening of andere Somfy RTS sturing	Andere Somfy RTS sturing	Andere Somfy RTS sturing
Optie 2 Andere Somfy RTS sturing		Totaal openen Voetgangers	sopening of andere Somfy RTS sturing	Andere Somfy RTS sturing
Optie 3 Andere Somfy RTS sturing		Andere Somfy RTS sturing	Totaal openen Voetgangers	sopening of andere Somfy RTS sturing
Optie 4 Andere Somfy RTS sturing		Andere Somfy RTS sturing	Andere Somfy RTS sturing	Totaal openen

- Gebruik van een afstandsbediening met 3 toetsen

Openen Bruk Stop Sluiten

op de op toets "Op" van de afstandsbediening om het hek te volledig te openen.

i

Druk op de middelste toets van de afstandsbediening om het hek te stoppen wanneer het in beweging is.

Druk op de toets "Neer" van de afstandsbediening om het hek te sluiten.

De afstandsbediening met 3 toetsen kan niet worden gebruikt om de motorinstellingen te wijzigen.

5.2 Een afstandsbediening toevoegen

▶ Afstandsbediening met 2 of 4 toetsen

12

Druk 2 sec op de knop van de bedieningselektronica. De led gaat branden.

C

Plaats de nieuwe te programmeren afstandsbediening op het richtpunt van de bedieningselektronica.

C

Druk kort op de toets van de afstandsbediening die u wilt programmeren. De led "RADIOGRAFISCH" gaat branden en gaat uit wanneer u de toets van de afstandsbediening los laat. De totale opening is geprogrammeerd op deze toets.

▶ Afstandsbediening met 3 toetsen

1

Druk 2 sec op de knop van de bedieningselektronica. De led gaat branden.

●

RADIO P1 RESET S o m f y.

Plaats de nieuwe te programmeren afstandsbediening op het richtpunt van de bedieningselektronica.

●

Druk kort op de toets van de afstandsbediening die u wilt programmeren. De led "RADIOGRAFISCH" gaat branden en gaat uit wanneer u de toets van de afstandsbediening los laat. De afstandsbediening is geprogrammeerd.

5.3 De afstandsbedieningen wissen

Zie "Wis de instellingen" pagina 30.

De motorisatie moet zijn losgemaakt van alle voedingsbronnen gedurende het schoonmaken, het onderhoud en tijdens het vervangen van onderdelen.

6.1 Assistentie

Als het probleem niet verholpen is, bij een ander probleem of bij vragen over de gemotoriseerde aandrijving, gaat u voor hulp naar www.somfy.com.

6.2 De batterij van de afstandsbediening vervangen

De batterij heeft een levensduur van ongeveer 2 jaar.

12

Verwijder het klemmetje van de afstandsbediening.

●

Verwijder de batterij met behulp van een schroevendraaier.

●

In welke gevallen wist u de instellingen?

• Na het inleren van de slag van het hek, als u de aanslag open verplaatst of als u de aansluiting van de motoren verandert.
• Als het hek te pas en te onpas opent als gevolg van de normale slijtage van het hek.

12

Druk 2 sec op de knop van de bedieningselektronica. De led gaat branden.

De geprogrammeerde afstandsbediening op het richtpunt plaatsen.

Houd toets 1 van de afstandsbediening ingedrukt totdat de led knippert.

Druk 1 keer op toets 1 van de afstandsbediening. De led "RESET" knippert.

5

De instellingen wissen*

    E["Radio Symbol"] --> F["P1 Symbol"]
    F --> G["RESET Symbol"]
    G --> H["somfy. Symbol"]

    I["Radio Symbol"] --> J["P1 Symbol"]
    J --> K["RESET Symbol"]
    K --> L["somfy. Symbol"]

Houd toets 2 van de afstandsbediening ingedrukt totdat de led "RESET" brandt.

5

De afstellingen* en de afstandsbedieningen/geprogrammeerde bedieningspunten wissen

Houd toets 2 van de afstandsbediening ingedrukt tot alle leds branden.

De led d'knippert 2 keer (zie "Zelfprogrammering van de slag van het hek" pagina 20).

*Slag van het hek, deactivering van de instellingen, ...

6.4 De motoren ontgrendelen/vergrendelen

Door het ontgrendelen van de motoren, kan het hek met de hand worden bewogen als de stroom is uitgevallen.

1

Ontgrendeling van de motoren

Maak de ontgrendeling los en verwijder de werkcilinder uit de bevestigingsbeugel van de vleugel..

2

Vergrendeling van de motoren

Installeer de werkcilinder. Klem de ontgrendeling op de aandrijfvinger om hem te blokkeren.

6.5 Diagnose

DIAGNOSE STORINGEN VERHELPEN
De motoren reageren niet op de commando's van de afstandsbediening	Te klein bereik van de afstandsbediening	- Controleer de batterij van de afstandsbediening (zie "Vervangen van de batterij van de afstandsbediening" pagina 29).- Controleer de antenne van de bedieningseenheid (aansluiting, positie, zie pagina 16).- Controleer of er geen externe elementen de radioverbinding verstoren (elektriciteitsmast, ijzeren wanden, enz.). Als dit het geval is, zorg dan voor een buitenantenne.
	Afstandsbediening is niet geprogrammeerd	Programmeer de afstandsbediening (zie pagina 28).
	Motoren niet goed aangesloten Controleer de aansluiting van de motoren (zie pagina 18).
De led Van de bedieningsunit is uit	De elektronica is stand-by	Druk 2 seconden op de toets om de elektronica uit stand-by te halen.
	Bedieningselektronica niet gevoed - Controleer de netvoeding.- Controleer de voedingskabel.
De led Van de bedieningsunit knippert:
knippert 1 keer Werking op noodaccu Controleer de netvoeding.
knippert 2 keer Motor in afwachting van zelfprogrammering		Start de zelfprogrammering van de slag van het hek (zie pagina 20).
knippert 3 keer	Foto-elektrische cellen defect	- Controleer of er zich geen obstakel tussen de foto-elektrische cellen bevindt.- Controleer de uitlijning van de cellen.- Controleer de aansluiting van de cellen (zie pagina 22).- Als de cellen opzettelijk losgemaakt zijn, de procedure "Het automatisch sluiten deactiveren" pagina 26, uitvoeren.
knippert 4 keer Permanent commando op de "START"-uitgang van de elektronicakast (klemmen 5-6)		Controleer de accessoires die zijn aangesloten op de START-uitgang van de bedieningseenheid.
knippert 5 keer Thermische beveiliging van de elektronica geactiveerd		Laat de elektronica afkoelen tot de led opnieuw continu brandt.
knippert 6 keer Kortsluiting op de	BUS-uitgang van de elektronicakast (klemmen 3-4)	Controleer de accessoires die zijn aangesloten op de BUS-uitgang van de elektronicakast.
	Kortsluiting op de 24 V-uitgang van de elektronicakast (klemmen 7-9)	Controleer het accessoire dat is aangesloten op de "24 V" uitgang van de elektronicakast.
	Kortsluiting "knipperlicht" in de elektronicakast (klemmen 8-9)	Controleer de aansluiting van het knipperlicht (zie pagina 22).
	Kortsluiting motor Controleer de aansluiting van de motoren (zie pagina 18).
knippert 7 keer Elektronische storing Neem contact op met de helpdesk van Somfy.
Het hek gaat weer open na het sluiten		Zet de beugels van de vleugels los en verplaats deze een stukje naar het midden van het hek.

Voeding 230 V - 50 Hz / 24 V (op zonne-energie)
Type van de motor 24 V
Vermogen van de motor 120 W
Max. opgenomen vermogen (met zoneverlichting)	600 W
Verbruik stand-by 3 W (zonder accessoires)
Max. aantal bewegingen per dag 20 cycli/dag	10 cycli/dag op zonne-energie
Openingstijd Minimaal 20 s tot 90°
Automatische detectie van obstakel Conform norm EN 12 453
Werkingstemperatuur -20 °C tot +60 °C
Thermische bescherming Ja
Beschermingsklasse IP 44
Geïntegreerde radio-ontvanger Ja
Afstandsbedieningen:
- Radiofrequentie	433,42 MHz, < 10 mW
- Bereik	~ 30 m
- Op te slaan aantal	16
Mogelijke aansluitingen:
- Knipperlichtuitgang	Knipperend, 24 V, max. 10 W
- Uitgang verlichting	max. 500 W bij 230 V (alleen halogeen of gloeilamp)
- Uitgang voeding accessoires	24 Vdc / max. 15 W
- Ingang voor noodbatterij	Ja
- Ingang voor foto-elektrische cellen	Ja
- Ingang van de bediening door spanningsloos contact	Ja (werkt niet op accuvoeding of zonnecel)

Cuprins

Somfy Nederland B.V.

023 56 23 752

www.somfy.nl

Somfy Belux NV.

02 712 07 70

www.somfy.be

Somfy Ltd.

([phone]

www.somfy.co.uk

Somfy Sp. z 0.0

810377199

www.somfy.pl

Somfy España SA

900 20 68 68

www.somfy.es

Somfy Portugal

808100153

www.somfy.pt

Somfy Hellas SA

211 6000 222

www.somfy.gr

Somfy Italia SRL

800827151

www.somfy.it

SOMFY ACTIVITES SA
