Caractéristiques techniques	Marteau Alpha Tools A-BH 1200 Max, poids : 1,2 kg, matériau : acier, longueur : 30 cm
Utilisation	Idéal pour les travaux de bricolage, la construction et la rénovation
Maintenance et réparation	Vérifier régulièrement l'état de la tête et du manche, nettoyer après chaque utilisation
Sécurité	Porter des lunettes de protection, éviter les surfaces glissantes, ne pas utiliser sur des matériaux inadaptés
Informations générales	Garantie de 2 ans, conformité aux normes de sécurité en vigueur

FOIRE AUX QUESTIONS - A-BH 1200 Max Alpha Tools

Comment utiliser le marteau Alpha Tools A-BH 1200 Max ?

Pour utiliser le marteau Alpha Tools A-BH 1200 Max, tenez le marteau fermement par le manche et frappez la surface désirée. Assurez-vous de porter des équipements de protection appropriés.

Quelles sont les spécifications techniques du marteau Alpha Tools A-BH 1200 Max ?

Le marteau Alpha Tools A-BH 1200 Max a un poids de 1,2 kg et une longueur de 30 cm, ce qui le rend idéal pour des travaux de précision.

Comment entretenir le marteau Alpha Tools A-BH 1200 Max ?

Pour entretenir votre marteau, nettoyez-le après chaque utilisation pour enlever la poussière et les débris. Vérifiez régulièrement l'état du manche et de la tête.

Le marteau Alpha Tools A-BH 1200 Max est-il garanti ?

Oui, le marteau Alpha Tools A-BH 1200 Max est couvert par une garantie de 2 ans contre les défauts de fabrication.

Où puis-je acheter des pièces de rechange pour le marteau Alpha Tools A-BH 1200 Max ?

Les pièces de rechange peuvent être achetées sur le site officiel d'Alpha Tools ou chez des revendeurs agréés.

Que faire si le marteau Alpha Tools A-BH 1200 Max présente des défauts ?

Si vous constatez des défauts, veuillez contacter le service client d'Alpha Tools avec votre preuve d'achat pour obtenir des instructions sur la procédure de retour.

Est-ce que le marteau Alpha Tools A-BH 1200 Max convient à un usage professionnel ?

Oui, le marteau Alpha Tools A-BH 1200 Max est conçu pour un usage professionnel et peut être utilisé dans divers travaux de construction et de rénovation.

MODE D'EMPLOI A-BH 1200 Max Alpha Tools

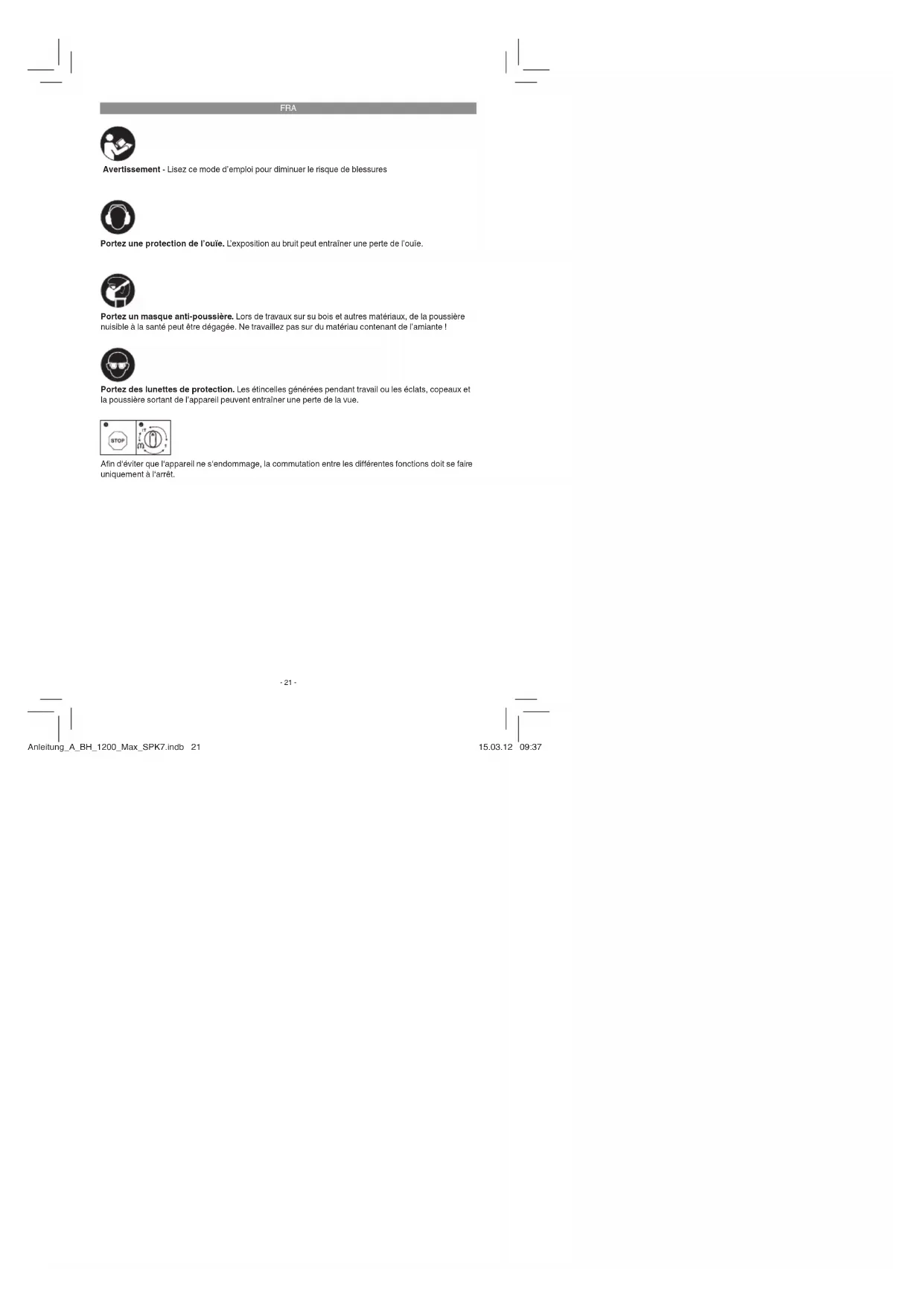

Avertissement - Lisez ce mode d’emploi pour diminuer le risque de blessures Portez une protection de l’ouïe. L’exposition au bruit peut entraîner une perte de l’ouïe. Portez des lunettes de protection. Les étincelles générées pendant travail ou les éclats, copeaux et la poussière sortant de l’appareil peuvent entraîner une perte de la vue. Portez un masque anti-poussière. Lors de travaux sur su bois et autres matériaux, de la poussière nuisible à la santé peut être dégagée. Ne travaillez pas sur du matériau contenant de l’amiante ! Afi n d‘éviter que l‘appareil ne s‘endommage, la commutation entre les diff érentes fonctions doit se faire uniquement à l‘arrêt. Anleitung_A_BH_1200_Max_SPK7.indb 21Anleitung_A_BH_1200_Max_SPK7.indb 21 15.03.12 09:3715.03.12 09:37FRA

Attention ! Lors de l’utilisation d’appareils, il faut respecter certaines mesures de sécurité afi n d’éviter des blessures et dommages. Veuillez donc lire atten- tivement ce mode d’emploi/ces consignes de sécurité. Veillez à le conserver en bon état pour pouvoir accéder aux informations à tout moment. Si l’appareil doit être remis à d’autres personnes, veillez à leur remettre aussi ce mode d’emploi/ ces consignes de sécurité. Nous déclinons toute responsabilité pour les accidents et dommages dus au non-respect de ce mode d’emploi et des consignes de sécurité.

1. Consignes de sécurité

Vous trouverez les consignes de sécurité corres- pondantes dans le cahier en annexe. Avertissement ! Veuillez lire toutes les consignes de sécurité et instructions. Tout non-respect des consignes de sécurité et instructions peut provoquer une décharge électrique, un incendie et/ou des bles- sures graves. Conservez toutes les consignes de sécurité et instructions pour une consultation ultéri- eure.

2. Description de l’appareil et

2. Douille de verrouillage

3. Commutateur rotatif pour stop de rotation

4. Interrupteur marche/arrêt

5. Régulateur de vitesse de rotation

6. Poignée supplémentaire

7. Butée de profondeur

9. Indicateur d‘état

2.2 Volume de livraison

Veuillez contrôler si l‘article est complet à l‘aide de la description du volume de livraison. S‘il manque des pièces, il faut vous adresser dans un délai de 5 jours ouvrables maximum après votre achat à notre service après-vente ou au magasin de bricolage compétent le plus proche muni d‘une preuve d‘achat valable. Veuillez consulter pour cela le tableau des garanties dans les condi- tions de garantie à la fi n du mode d‘emploi.

Ouvrez l’emballage et prenez l’appareil en le sortant avec précaution de l’emballage.

Retirez le matériel d’emballage tout comme les sécurités d’emballage et de transport (s’il y en a).

Vérifiez si la livraison est bien complète.

Contrôlez si l’appareil et ses accessoires ne sont pas endommagés par le transport.

Conservez l’emballage autant que possible jusqu’à la fin de la période de garantie. Attention ! L’appareil et le matériel d’emballage ne sont pas des jouets ! Il est interdit de laisser des enfants jouer avec des sacs et des fi lms en plastique et avec des pièces de petite taille. Ils risquent de les avaler et de s’étouff er !

Poignée supplémentaire

Dispositif de collecte de la poussière

Réservoir de graisse

Mode d’emploi d’origine

Consignes de sécurité

3. Utilisation conforme à

l’aff ectation L‘appareil convient pour percer dans le béton, la pierre et la brique et à des travaux de burinage sous réserve d‘utiliser le foret ou le burin corres- pondant. Anleitung_A_BH_1200_Max_SPK7.indb 22Anleitung_A_BH_1200_Max_SPK7.indb 22 15.03.12 09:3715.03.12 09:37FRA

La machine doit exclusivement être employée conformément à son aff ectation. Chaque uti- lisation allant au-delà de cette aff ectation est considérée comme non conforme. Pour les dommages en résultant ou les blessures de tout genre, le producteur décline toute responsabilité et l’opérateur/l’exploitant est responsable. Veillez au fait que nos appareils, conformément à leur aff ectation, n’ont pas été construits, pour être utilisés dans un environnement profession- nel, industriel ou artisanal. Nous déclinons toute responsabilité si l’appareil est utilisé profession- nellement, artisanalement ou dans des sociétés industrielles, tout comme pour toute activité équivalente.

4. Données techniques

Tension du réseau : .......................230 V ~ 50 Hz Puissance absorbée : .............................. 1200 W Vitesse de rotation à vide : ........... 300-600 tr/min Nombres de coups : ................. 1950-3900 tr/min Puissance de perçage béton/pierre (max.) : ........ .................................................................. 40 mm Catégorie de protection : ............................. II /

Poids : ....................................................... 7,3 kg Bruit et vibration Les valeurs de bruit et de vibration ont été déter- minées conformément à la norme EN 60745. Niveau de pression acoustique L

..... 92,2 dB(A) Imprécision K

............................................3 dB Niveau de puissance acoustique L

103,2 dB(A) Imprécision K

............................................ 3 dB Le marteau perforateur n‘est pas prévu pour une utilisation à l‘extérieur conformément à l‘article 3 de la directive 2000/14/EC_2005/88/EC. Portez une protection acoustique. L’exposition au bruit peut entraîner la perte de l’ouïe. Les valeurs totales des vibrations (somme des vecteurs de trois directions) ont été déterminées conformément à EN 60745. Percer dans du béton Valeur d’émission de vibration a

Insécurité K = 1,5 m/s

Buriner Valeur d’émission de vibration ah a

Insécurité K = 1,5 m/s

Avertissement ! La valeur d’émission de vibration a été mesurée selon une méthode d’essai normée et peut être modifi ée, en fonction du type d’emploi de l’outil électrique ; elle peut dans certains cas exception- nels être supérieure à la valeur indiquée. La valeur d’émission de vibration indiquée peut être utilisée pour comparer un outil électrique à un autre. La valeur d’émission de vibration indiquée peut également être utilisée pour estimer l’altération au début. Limitez le niveau sonore et les vibrations à un minimum !

Utilisez exclusivement des appareils en ex- cellent état.

Entretenez et nettoyez l’appareil régulière- ment.

Adaptez votre façon de travailler à l’appareil.

Faites contrôler l’appareil le cas échéant.

Mettez l’appareil hors circuit lorsque vous ne l’utilisez pas.

Portez des gants. Risques résiduels Même en utilisant cet outil électrique confor- mément aux prescriptions, il reste toujours des risques résiduels. Les dangers suivants peuvent apparaître en rapport avec la const- ruction et le modèle de cet outil électrique :

1. Lésions des poumons si aucun masque anti-

poussière adéquat n’est porté.

2. Défi cience auditive si aucun casque anti-bruit

approprié n’est porté.

3. Atteintes à la santé issues des vibrations

main-bras, si l’appareil est utilisé pendant une longue période ou s’il n’a pas été employé ou entretenu dans les règles de l’art. Anleitung_A_BH_1200_Max_SPK7.indb 23Anleitung_A_BH_1200_Max_SPK7.indb 23 15.03.12 09:3815.03.12 09:38FRA

5. Avant la mise en service

Assurez-vous, avant de connecter la machine, que les données se trouvant sur la plaque de signalisation correspondent bien aux données du réseau. Enlevez systématiquement la fi che de con- tact avant de paramétrer l’appareil. Contrôlez l‘endroit où vous voulez percer à l‘aide d‘un détecteur de câbles et de canalisations afi n de vérifi er qu‘il ne comporte pas de câbles élec- triques, ou de conduites de gaz et d‘eau cachés.

5.1 Poignée supplémentaire (fi g. 2 – pos. 6)

Pour des raisons de sécurité, utilisez le mar- teau perforateur uniquement avec sa poignée supplémentaire. La poignée supplémentaire (6) vous per- met d‘avoir une prise supplémentaire lors de l‘utilisation du marteau perforateur. L‘appareil ne doit pas être utilisé sans poignée supplémentaire (6) pour des raisons de sécurité. La poignée sup- plémentaire (6) se fi xe par blocage sur le marteau perforateur. En tournant la poignée dans le sens inverse des aiguilles d‘une montre (vue de la poignée), on la débloque. En tournant la poignée dans le sens des aiguilles d‘une montre, on la bloque. Débloquez tout d‘abord le blocage de la poignée supplémentaire. Puis pivotez la poignée supplémentaire (6) dans la position de travail la plus agréable pour vous. Ensuite, tournez à nouveau la poignée supplémentaire dans le sens opposé jusqu‘à ce qu‘elle soit bien fi xée.

5.2 Butée de profondeur (fi g. 3 – pos. 7)

La butée de profondeur (7) est maintenue sur la poignée supplémentaire (6) par blocage à l‘aide de la vis de fi xation (a).

Desserrez la vis de fixation (a) et mettez en place la butée de profondeur (7).

Placez la butée de profondeur (7) au même niveau que le foret.

Reculez la butée de profondeur (7) en fonc- tion de la profondeur de perçage souhaitée.

Percez à présent le trou jusqu‘à ce que la butée de profondeur (7) touche la pièce à usiner.

Nettoyez l‘outil avant son utilisation et grais- sez légèrement la tige avec de la graisse de foret.

Faites reculer la douille de verrouillage (2) et tenez-la.

Enfichez l‘outil dépoussiéré dans le logement outil en le tournant jusqu‘à la butée. L‘outil se verrouille de lui-même.

Contrôlez qu‘il s‘est bien verrouillé en le tirant.

5.4 Retirez l‘outil (fi g. 5)

Reculez la douille de verrouillage (2), maintenez- la et retirez l‘outil.

5.5 Dispositif de collecte de poussière (fi g. 6)

Avant d‘eff ectuer des travaux de perçage à la ver- ticale au dessus de la tête, enfi chez le dispositif de collecte de poussière (a) sur le foret.

6.1 Travailler avec la scie circulaire portable

Attention ! Afi n d‘éviter tout risque, la machine doit être tenue uniquement par les deux poignées (6/8) ! Dans le cas contraire, il y a un risque de décharge électrique si on touche des câbles élec- triques lors du perçage !

6.1 Indicateur d‘état (fi g. 1/pos. 9)

Lorsque la fi che de contact est branchée, l‘indicateur d‘état (9) s‘allume.

6.3 Régulateur de vitesse de rotation (fi g. 1/

pos. 5) A l‘aide du régulateur de vitesse de rotation (5), il est possible de présélectionner la vitesse de rotation ou le nombre de percussions souhaitées. Tournez le régulateur de vitesse de rotation (5) dans le sens PLUS afi n d‘augmenter la vitesse de rotation ou le nombre de percussions, tournez le régulateur de vitesse de rotation dans le sens MOINS afi n de diminuer la vitesse de rotation ou le nombre de percussions. La vitesse de rotation ou le nombre de percussions appropriées dé- pendent du matériau utilisé et des conditions de travail.

Pour percer à percussion, appuyez sur le bouton (E) du commutateur rotatif (3) et tour- nez simultanément le commutateur rotatif (3) sur la position A de l‘interrupteur.

Pour les travaux de burinage, appuyez sur le bouton (E) du commutateur rotatif (3) et tour- nez simultanément le commutateur rotatif sur la position B de l‘interrupteur. En position B, le burin n‘est pas bloqué.

Pour le burinage, appuyez sur le bouton (E) du commutateur rotatif (3) et tournez simul- tanément le commutateur rotatif (3) sur la position C de l‘interrupteur. En position C, le burin est bloqué. Attention ! Pour le perçage à percussion, seule une petite force de pression est nécessaire. Si vous ap- puyez trop, le moteur sera trop sollicité. Contrôlez régulièrement les forets. Faites réaff ûter les forets usés ou remplacez-les.

7. Remplacement de la ligne de

raccordement réseau Si la ligne de raccordement réseau de cet ap- pareil est endommagée, il faut la faire remplacer par le producteur ou son service après-vente ou par une personne de qualifi cation semblable afi n d’éviter tout risque.

8. Nettoyage, maintenance et

commande de pièces de rechange Retirez la fi che de contact avant tous travaux de nettoyage.

Maintenez les dispositifs de protection, les fentes à air et le carter de moteur aussi pro- pres (sans poussière) que possible. Frottez l’appareil avec un chiffon propre ou soufflez dessus avec de l’air comprimé à basse pres- sion.

Nous recommandons de nettoyer l’appareil directement après chaque utilisation.

Nettoyez l’appareil régulièrement à l’aide d’un chiffon humide et un peu de savon. N’utilisez aucun produit de nettoyage ni détergeant; ils pourraient endommager les pièces en matières plastiques de l’appareil. Veillez à ce qu’aucune eau n’entre à l’intérieur de l’appareil. La pénétration de l’eau dans un appareil électrique augmente le risque de décharge électrique.

8.2 Brosses à charbon

Si les brosses à charbon font trop d’étincelles, faites-les contrôler par des spécialistes en électricité. Attention ! Seul un(e) spécialiste électricien(ne) est autorisé à remplacer les bros- ses à charbon.

Aucune pièce à l’intérieur de l’appareil n’a besoin de maintenance.

8.4 Commande de pièces de rechange :

Pour les commandes de pièces de rechange, veuillez indiquer les références suivantes:

No. d’article de l’appareil

No. de pièce de rechange de la pièce requise Vous trouverez les prix et informations actuelles à l’adresse www.isc-gmbh.info Anleitung_A_BH_1200_Max_SPK7.indb 25Anleitung_A_BH_1200_Max_SPK7.indb 25 15.03.12 09:3815.03.12 09:38FRA

9. Mise au rebut et recyclage

L‘appareil se trouve dans un emballage per- mettant d‘éviter les dommages dus au transport. Cet emballage est une matière première et peut donc être réutilisé ultérieurement ou être réin- troduit dans le circuit des matières premières. L‘appareil et ses accessoires sont en matériaux divers, comme par ex. des métaux et matières plastiques. Les appareils défectueux ne doivent pas être jetés dans les poubelles domestiques. Pour une mise au rebut conforme à la réglemen- tation, l‘appareil doit être déposé dans un centre de collecte approprié. Si vous ne connaissez pas de centre de collecte, veuillez vous renseigner auprès de l‘administration de votre commune.

Entreposez l’appareil et ses accessoires dans un endroit sombre, sec et à l’abri du gel tout comme inaccessible aux enfants. La température de stockage optimale est comprise entre 5 et 30 °C. Conservez l’outil électrique dans l’emballage d’origine. Anleitung_A_BH_1200_Max_SPK7.indb 26Anleitung_A_BH_1200_Max_SPK7.indb 26 15.03.12 09:3815.03.12 09:38FRA

Uniquement pour les pays de l’Union Européenne Ne jetez pas les outils électriques dans les ordures ménagères! Selon la norme européenne 2002/96/CE relative aux appareils électriques et systèmes électroniques usés et selon son application dans le droit national, les outils électriques usés doivent être récoltés à part et apportés à un recyclage respectueux de l’environnement. Possibilité de recyclage en alternative à la demande de renvoi : Le propriétaire de l’appareil électrique est obligé, en guise d’alternative à un envoi en retour, à contribu- er à un recyclage eff ectué dans les règles de l’art en cas de cessation de la propriété. L’ancien appareil peut être remis à un point de collecte dans ce but. Cet organisme devra l’éliminer dans le sens de la Loi sur le cycle des matières et les déchets. Ne sont pas concernés les accessoires et ressources fournies sans composants électroniques. Toute réimpression ou autre reproduction de la documentation et des papiers joints aux produits, même sous forme d’extraits, est uniquement permise une fois l’accord explicite de l’ISC GmbH obtenu. Sous réserve de modifi cations techniques Anleitung_A_BH_1200_Max_SPK7.indb 27Anleitung_A_BH_1200_Max_SPK7.indb 27 15.03.12 09:3815.03.12 09:38FRA

Conditions de garantie La société iSC Gmbh ou le magasin de bricolage compétent garantit l‘élimination des défauts ou le remplacement de l‘appareil selon le plan qui suit, les droits de garantie légaux restent cependant in- changés. Catégorie Exemple Prestation de garantie Défauts de matériel ou de con- struction 24 mois Pièces d‘usure* brosses à charbon, mandrin de perceuse 6 mois Matériel de consommation/ pièces de consommation* forets, burins Garantie uniquement en cas de défaut immédiat (24h après l‘achat/sur présentation d‘une preuve d‘achat datée) Pièces manquantes 5 jours ouvrables *Pas obligatoirement compris dans la livraison ! En ce qui concerne les pièces d‘usure, les matériels de consommation et les pièces manquantes, la so- ciété iSC Gmbh ou le magasin de bricolage compétent garantit la réparation des défauts et la livraison complémentaire uniquement si les vices ont été déclarés dans un délai de 24h (matériel de consomma- tion), 5 jours ouvrables (pièces manquantes) ou 6 mois (pièces d‘usure) après l‘achat sur présentation d‘une preuve d‘achat datée. En cas de vices de matériel ou de construction, nous vous demandons, dans le cas où cela est pris en compte par la garantie, de nous rendre l‘appareil avec la carte de l‘appareil ci-jointe entièrement remp- lie. Il est important ce faisant de bien décrire l‘erreur. Répondez pour cela aux questions suivantes :

est-ce que l‘appareil a fonctionné une fois ou était-il défectueux dés le départ ?

avez-vous remarqué quelque chose avant la panne (symptôme avant la panne) ?

quel est le défaut de fonctionnement de l‘appareil à votre avis (symptôme principal) ? Décrivez ce défaut de fonctionnement. Anleitung_A_BH_1200_Max_SPK7.indb 28Anleitung_A_BH_1200_Max_SPK7.indb 28 15.03.12 09:3815.03.12 09:38FRA

Bon de garantie Chère Cliente, Cher Client, Nos produits sont soumis à un contrôle de qualité très strict. Si cet appareil devait toutefois ne pas fon- ctionner impeccablement, nous en serions désolés. Dans un tel cas, nous vous prions de bien vouloir prendre contact avec notre service après-vente à l‘adresse indiquée sur le bulletin de garantie ou vous adresser au marché de la construction le plus poche. Pour faire valoir une demande de garantie, ce qui suit est valable :

1. Les conditions de garantie règlent les prestations de garantie supplémentaires. Vos droits de garan-

tie légaux ne sont en rien altérés par la garantie présente. Notre prestation de garantie est gratuite.

2. La prestation de garantie s’applique exclusivement aux défauts occasionnés par des vices de fa-

brication ou de matériau et est limitée à l’élimination de ces défauts ou encore au remplacement de l’appareil. Veillez au fait que nos appareils, conformément à leur aff ectation, n’ont pas été con- struits pour être utilisés dans un environnement professionnel, industriel ou artisanal. Un contrat de garantie ne peut avoir lieu dès lors que l’appareil est utilisé à des activités dans des entreprises professionnelles, artisanales ou industrielles ou toute autre activité du même genre. Sont égale- ment exclus de notre garantie : les prestations de substitution de dommages dus aux transports, les dommages occasionnés par le non-respect des instructions de montage ou en raison d’une installation non conforme, du non-respect du mode d’emploi (comme par exemple le raccordement à une mauvaise tension réseau ou à un mauvais type de courant), les applications abusives ou non conformes (comme par exemple une surcharge de l’appareil ou encore l’emploi d’accessoires non homologués), le non-respect des prescriptions de maintenance et de sécurité, l’infi ltration de corps étrangers dans l’appareil (comme par exemple du sable, des pierres ou de la poussière), l’emploi de la force ou l’infl uence extérieure (comme par exemple les dommages dus à une chute), ainsi que l’usure normale conforme à l’utilisation. Ceci est particulièrement valable pour les accumulateurs pour lesquels nous off rons toutefois une période de garantie de 12 mois. Le droit à la garantie dis- paraît dès lors que des interventions ont lieu sur l’appareil.

3. Le délai de garantie s’élève à 5 ans et commence à la date de l’achat de l’appareil. Les demandes

de garanties doivent être présentées avant écoulement du délai de garantie, dans les deux se- maines suivant le moment auquel le défaut a été reconnu. Toute reconnaissance de demande de garantie après écoulement du délai de garantie est exclue. La réparation ou l’échange de l’appareil n’entraîne nullement une prolongation de la durée de garantie. Elle ne fait pas non plus commencer un nouveau délai de garantie, en raison de cette prestation, pour l’appareil ou pour toute autre pièce de rechange intégrée. Ceci est également valable lorsqu’un service après-vente sur place a été consulté.

4. Pour faire reconnaître votre demande de garantie, veuillez nous envoyer l’appareil défectueux fran-

co de port à l’adresse indiquée ci-dessous. Ajoutez à l’envoi l’original du bon d’achat ou de tout aut- re preuve de l’achat datée. Veuillez donc toujours bien conserver le bon d’achat en guise de preuve ! Décrivez la raison de la réclamation le plus précisément possible. Si le défaut de l’appareil est compris dans notre prestation de garantie, nous vous retournerons sans délai un appareil réparé ou encore un nouveau. Pour les pièces d‘usure/de consommation et les pièces manquantes, nous renvoyons aux restrictions de cette garantie conformément aux conditions de garantie de ce mode d‘emploi. Anleitung_A_BH_1200_Max_SPK7.indb 29Anleitung_A_BH_1200_Max_SPK7.indb 29 15.03.12 09:3815.03.12 09:38ITA
