A-BH 1200 Max - Marteau Alpha Tools - Ókeypis notendahandbók

NOTENDAHANDBÓK A-BH 1200 Max Alpha Tools

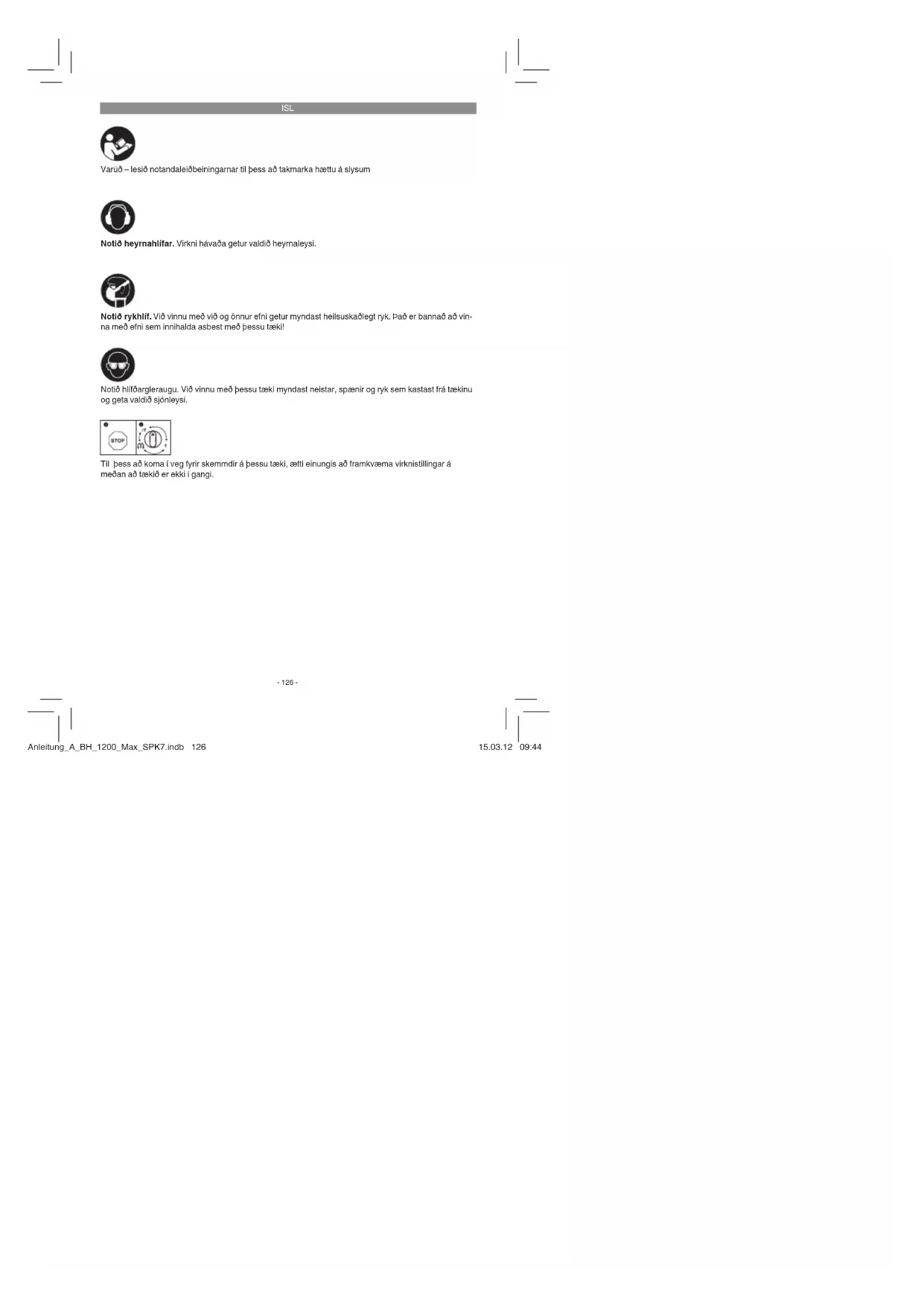

Varúð – lesið notandaleiðbeiningarnar til þess að takmarka hættu á slysum Notið heyrnahlífar. Virkni hávaða getur valdið heyrnaleysi. Notið hlífðargleraugu. Við vinnu með þessu tæki myndast neistar, spænir og ryk sem kastast frá tækinu og geta valdið sjónleysi. Notið rykhlíf. Við vinnu með við og önnur efni getur myndast heilsuskaðlegt ryk. Það er bannað að vin- na með efni sem innihalda asbest með þessu tæki! Til þess að koma í veg fyrir skemmdir á þessu tæki, ætti einungis að framkvæma virknistillingar á meðan að tækið er ekki í gangi. Anleitung_A_BH_1200_Max_SPK7.indb 126Anleitung_A_BH_1200_Max_SPK7.indb 126 15.03.12 09:4415.03.12 09:44ISL

Varúð! Við notkun á tækjum eru ýmis öryggisatriði sem fara verður eftir til þess að koma í veg fyrir slys og skaða. Lesið því notandaleiðbeiningarnar / öryg- gisleiðbeiningarnar vandlega. Geymið allar leið- beiningar vel þannig að ávallt sé hægt að grípa til þeirra ef þörf er á. Látið notandaleiðbeiningarnar / öryggisleiðbeiningarnar ávallt fylgja með tækinu ef það er afhent öðrum. Við tökum enga ábyrgð á slysum eða skaða sem hlotist getur af notkun sem ekki er nefnd í þessum notandaleiðbeiningum eða öryggisleiðbeiningar.

1. Öryggisleiðbeiningar

Viðgeigandi öryggisleiðbeiningar eru að fi nna í meðfylgjandi skjali! Varúð Lesið öryggisleiðbeiningar og aðrar leiðbei- ningar sem fylgja þessu tæki. Ef ekki er farið eftir öryggisleiðbeiningunum og öðrum leiðbei- ningum getur myndast hætta á rafl osti, bruna og/ eða alvarlegum slysum. Geymið öryggisleiðbei- ningarnar og notandaleiðbeiningarnar vel til notkunar í framtíðinni.

2. Tækislýsing og innihald

2.1 Tækislýsing (mynd 1)

3. Snúningsrofi fyrir virknistillingu

5. Stilling snúningshraða

Vinsamlegast yfi rfarið hlutinn og athugið hvort allir hlutir fylgi með sem taldir eru upp í notandaleið- beiningunum. Ef að hluti vantar verður að hafa samband innan 5 vinnudaga eftir kaup hlutarins og framleggja kvittun hjá þjónustuaðila eða ver- slun sem tækið var keypt í. Vinsamlegast athugið töfl u aftast í leiðbeiningunum varðandi hluti sem eru ábyrgðir.

Opnið umbúðirnar og takið tækið varlega út úr umbúðunum.

Athugið hvort að allir hlutir fylgi með tækinu.

Yfirfarið tækið og aukahluti þess og athugið hvort að flutningaskemmdir séu að finna.

Geymið umbúðirnar ef hægt er þar til að ábyr- gðartímabil hefur runnið út. Varúð! Tækið og umbúðir þess eru ekki barnaleik- föng! Börn mega ekki leika sér með plastpo- ka, fi lmur og smáhluti! Hætta er á að hlutir geti fests í hálsi og einnig hætta á köfnun!

Þetta tæki er ætlað til höggborunar í steypu, stein, múr og meitlunarvinnu með notkun viðeigandi bors eða meitils. Þetta tæki má einungis nota í þau verk sem það er framleitt fyrir. Öll önnur notkun sem fer út fyrir tilætlaða notkun er ekki tilætluð notkun. Fyrir skaða og slys sem til kunna að verða af þeim sökum, er eigandinn / notandinn ábyrgur og ekki framleiðandi tækisins. Vinsamlegast athugið að tækin okkar eru hvorki framleidd né hönnuð fyrir notkun í atvinnuskini, í iðnaði eða notkun sem bera má saman við slíka notkun. Við tökum enga ábyrgð á tækinu, sé það notað í iðnaði, í atvinnuskini eða í tilgangi sem á einhvern hátt jafnast á við slíka notkun. Anleitung_A_BH_1200_Max_SPK7.indb 127Anleitung_A_BH_1200_Max_SPK7.indb 127 15.03.12 09:4415.03.12 09:44ISL

.................................................... 3 dB Höggborinn er ekki ætlaður til vinnu utandyra samkvæmt tilælum 2000/14/EC_2005/88/EC. Notið heyrnahlífar. Virkni hávaða getur valdið heyrnaleysi. Titringsgildi (summa vektora í þremur rýmum) voru mæld samkvæmt staðlinum EN 60745. Höggborun í steypu Titringsgildi a

Varúð! Uppgefi n sveifl ugildi þessa tækis eru stöðluð gildi sem mæld eru við staðlaðar aðstæður. Þessi gildi geta breyst við mismunandi tæki og notkun þeirra, þessi gildi geta þó í sumum tilvikum orðið hærri en þau gildi sem gefi n eru upp af framleiðanda tækisins. Uppgefi n sveifl ugildi er hægt að nota til viðmiðu- nar við önnur lík tæki. Uppgefi ð sveifl ugildi getur auk þess verið notað til þess að áætla álag notanda þess. Takmarkið hávaðamyndun og titring eins og hægt er!

Notið einungis tæki sem eru í fullkomnu ásig- komulagi.

Hirðið um tækið og hreinsið það reglulega.

Lagið vinnu að tækinu.

Ofgerið ekki tækinu.

Látið yfirfara tækið ef þörf er á.

Slökkvið á tækinu á meðan að það er ekki í notkun.

Notið hlífðarvettlinga Aðrar áhættur Þó svo að rafmagnsverkfærið sé notað full- komlega eftir notandaleiðbeiningum fram- leiðanda þess, eru enn áhættuatriði til staðar. Eftirtaldar hættur geta myndast vegna upp- byggingu tækis og notkun þess:

1. Lungnaskaði, ef ekki er notast við viðgeigandi

2. Heyrnarskaða ef ekki eru notaðar viðeigandi

3. Heilsuskaðar, sem myndast geta vegna tit-

rings á höndum og handleggjum, ef að tækið er notað samfl eytt til langs tíma eða ef að tækið er ekki notað samkvæmt leiðbeiningum þess eða ef ekki er rétt hirt um það.

Gangið úr skugga um að rafrásin sem notuð er passi við þær upplýsingar sem gefnar eru upp á upplýsingarskilti tækisins. Takið tækið úr sambandi við straum áður en að það er stillt. Yfi rfarið svæðið sem vinna á og leitið að raf- magnsleiðslum, gas- og vatnsleiðslum með leiðs- luleitartæki. Anleitung_A_BH_1200_Max_SPK7.indb 128Anleitung_A_BH_1200_Max_SPK7.indb 128 15.03.12 09:4415.03.12 09:44ISL

5.1 Aukahaldfang (mynd 2 – staða 6)

Af öryggisástæðum ætti ávallt að nota högg- borinn með aukahaldfangi. Aukahaldfangið (6) gefur þér aukalegt hald við vinnu með höggbörnum. Af öryggisástæðum má ekki nota þetta tæki án aukahaldfangs (6). Aukahaldfangið (6) er fest á höggborinn með því að klemma það fast við tækið. Ef haldfanginu er snúið rangsælis (séð frá haldfanginu) losnar það. Ef haldfanginu er snúið réttsælis, festist það við tækið. Losið fyrst klemmu aukahaldfangsins. Set- jið þvínæst aukahaldfangið (6) í óskaða og þægi- lega stöðu. Snúið nú haldfanginu réttsælis þar til að það er orðið fast við tækið.

5.2 Dýptartakmarkari (mynd 3 - staða 7)

Dýptartakmarkarinn (7) er festur á tækið með festingarskrúfu (a) aukahaldfangs (6) með spennu.

Losið festingarskrúfuna (a) og setjið dýptar- takmarkarann (7) á sinn stað.

Setjið dýptartakmarkarann (7) í sömu lengd og borinn stendur.

Dragið dýptartakmarkarann (7) aftur út um óskaða bordýpt.

Herðið aftur festingarskrúfuna (a).

Borið nú gatið þar til að dýptartakmarkarinn (7) snertir verstykkið.

5.3 Verkfæri sett í tæki (mynd 4)

Hreinsi verkfærið áður en að það er sett í tækið og smyrjið skaft þess með borolíu.

Dragið læsingarhulsuna (2) til baka og haldið henni þannig.

Snúið ryklausu verkfæri alla leið inn í patrónu- na. Verkfærið læsist sjálfkrafa.

Athugið hvort að verkfærið er fast með því að draga í það.

5.4 Verkfæri fjarlægt (mynd 5)

Dragið læsingarhulsuna (2) aftur á við, haldið henni þannig fastri og fjarlægið verkfærið.

Varúð! Til þess að koma í veg fyrir slys, er einungis leyfi legt að halda á tækinu á báðum haldfön- gunum (6/8)! Annars myndast hætta á rafl osti ef borað er í rafmagnsleiðslur!

6.1 Notkunarljós (mynd 1 / staða 9)

Þegar að tækinu er stungið í samband við raf- magn logar notkunarljósið (9).

6.2 Tæki gangsett- slökkt á því (mynd 1)

Tæki gangsett: Þrýstið inn höfuðrofanum (4) Slökkt á tæki: Sleppið höfuðrofanum (4)

6.3 Stilling snúningshraða (mynd 1 / staða 5)

Með snúningshraðastillingu (5) er hægt að breyta snúningshraða eða högghraða áður en að vinna er hafi n. Snúið snúningshraðastillingunni (5) í PLUS-átt til þess að auka snúningshraðann eða högghraðann, snúið snúningshraðastillingunni í MINUS-átt til þess að minka snúningshraða eða högghraða. Réttur snúningshraði eða högghraði fer eftir því í hvaða efni og aðstæðum er unnið.

Til höggborunar verður að þrýsta inn rofanum (E) við snúningsrofann (3) og snúa snúnings- rofanum (3) samtímis í stillinguna A.

Til meitlun verður að þrýsta inn rofanum (E) við snúningsrofann (3) og snúa snúningsrofa- num (3) samtímis í stillinguna B. Í stellingu B er meitillinn ekki læstur.

Til meitlunar verður að Þrýsta inn hnappinum (E) á stillirofanum (3) og snúa stillirofanum (3) samtímis í stellingu C. Í stellingu C er meitil- linn læstur. Varúð! Við höggborsnotkun þarf einungis að beita litlum krafti á tækið. Of mikill þrýstingur á tækið leggur óþarfa álag á mótor þess. Yfi rfarið borinn reglule- ga. Skipta verður um óbeitta bora eða slípa þá. Anleitung_A_BH_1200_Max_SPK7.indb 129Anleitung_A_BH_1200_Max_SPK7.indb 129 15.03.12 09:4515.03.12 09:45ISL

Ef að rafmagnsleiðsla þessa tækis er skemmd, verður að láta framleiðanda, viðurkenndan þjó- nustuaðila eða annan fagaðila skipta um hana til þess að koma í veg fyrir tjón.

8. Hreinsun, umhirða og pöntun

varahluta Takið tækið úr sambandi við straum áður en að það er þrifi ð.

Haldið hlífum, loftrifum og mótorhúsi tækisins eins lausu við ryk og óhreinindi og hægt er. Þurrkið af tækinu með hreinum klút eða blásið af því með háþrýstilofti.

Við mælum með því að tækið sé hreinsað eftir hverja notkun.

Hreinsið tækið reglulega með rökum klút og örlítilli sápu. Notið ekki hreinsilegi eða ætandi efni; þessi efni geta skemmt plastefni tæki- sins. Gangið úr skugga um að það komist ekki vatn inn í tækið. Ef vatn kemst inn í rafmagns- verkfæri, eykst hætta á raflosti.

Við óeðlilega mikla neistamyndun verður að láta fagaðila skipta um kolabursta tækisins. Varúð! Einungis mega fagaðilar í rafmagnsvinnu skipta um kolaburstana.

Inni í tækinu eru engir aðrir hlutir sem hirða þarf um.

8.4 Pöntun varahluta:

Þegar að varahlutir eru pantaðir ættu eftirfarandi atriði að vera tilgreind;

Varahlutanúmer þess varahlutar sem panta á Verð og upplýsingar eru að fi nna undir www.isc-gmbh.info

9. Förgun og endurnotkun

Þetta tæki er afhent í umbúðum sem hlífa tækinu fyrir skemmdum við fl utninga. Þessar pakkningar endurnýtanlegar eða hægt er að endurvinna þær. Þetta tæki og aukahlutir þess eru úr mismunandi efnum eins og til dæmis málmi og plastefnum. Skemmd tæki eiga ekki heima í venjulegu heimi- lissorpi. Til þess að tryggja rétta förgun á þessu tæki ætti að skila því til þar til gerðra sorpmóttö- kustöðvar. Ef að þér er ekki kunnugt um þesshát- tar sorpmóttökustöðvar ættir þú að leita til bæjars- krifstofur varðandi upplýsingar.

Geymið tækið og aukahluti þess á dimmum, þur- rum og frostlausum stað þar sem að börn ná ekki til. Kjörhitastig geymslu er á milli 5 og 30 ˚C. Gey- mið rafmagnsverkfæri í upprunalegum umbúðum. Anleitung_A_BH_1200_Max_SPK7.indb 130Anleitung_A_BH_1200_Max_SPK7.indb 130 15.03.12 09:4515.03.12 09:45ISL

Sérstök skilyrði fyrir lönd Evrópubandalagsins: Kastið ekki notuðum rafmagnstækjum í vanalega ruslatunnu. Samkvæmt reglugerð fyrir Evrópu 2002/96 um gömul rafmangstæki og samkvæmt breytingum í lagaset- ningu hverrar þjóðar sambandsins verður að safna raftækjum aðskilið og koma fleim í sérstaka endur- vinnslu í flágu umhverfi sverndar. Í staðinn fyrir að senda tækin til baka er eigandi þeirra hvattur til að vinna að því að rétt endurvinnsla eigi sér stað þegar hann afsalar sér tækinu sem eigandi. það er mögulegt að afhenda tækið til sérstakrar söfnunarstofnunar, sem sér um endurvinnslu tækisins samkvæmt lögum hinna ýmsu þjóða um endur- vinnslu og sorp. þetta á samt ekki við um viðbótarhluti, sem innihalda ekki rafmagnshluta. Eftirprentun eða önnur fjölprentun fylgiskjala og leiðarvísa vörunnar, líka í úrdrætti, er ekki leyfi leg nema grerinilegt samflykki frá iSC GmbH komi til. Það er áskilið að tæknilegar breytingar séu leyfi legar Anleitung_A_BH_1200_Max_SPK7.indb 131Anleitung_A_BH_1200_Max_SPK7.indb 131 15.03.12 09:4515.03.12 09:45ISL

Ábyrgð Fyrirtækið iSC GmbH eða viðeigandi verslun ábyrgist viðgerðir á galla eða skiptir út tæki eftir yfi rlitinu hér að neðan, þrátt fyrir það gilda enn lög varðandi ábyrgðir. Grein Dæmi Ábyrgð Galli í efni eða smíðum 24 mánuðir Slithlutir* Kolaburstar, Borpatróna 6 mánuðir Notkunarefni/ hlutir sem notast upp* Bor, Meitill Einungis í ábyrgð ef skilað er strax (innan 24 klst. eftir kaup / dagsetning nótu) Hlutir sem vantar 5 vinnudagar

• verða ekki endilega að fylgja! Varðandi hluti sem notast upp, efni sem notast og hluti sem vantar ábyrgist fyrirtækið iSC GmbH eða viðeigandi verslun einungis að bæta ef að tilkynnt er um það innan 24 klst. (efni sem notast upp), 5 vin- nudagar (hlutir sem vantar) eða 6 mánuði (hlutir sem notast upp) eftir kaup og að kaupdagsetningin er staðfest með nótu. Varðandi galla í efni eða framleiðslu, biðjum við þig ef ábyrgð liggur til grundvallar að fylla út meðfylgjan- di ábyrgðarskýrteini og skila því inn með tækinu. Hér er mikilvægt að greinagóð lýsing á gallanum sé til staðar. Svarið þá eftirtöldum spurningum:

Virkaði tækið fyrst eða var það bilað strax frá upphafi?

Varð þér vart við eitthvað óvenjulegt áður en bilunin kom til (greining bilunar)?

Ábyrgðarskírteni Kæri viðskiptavinur, Framleiðsluvörur okkar eru undir ströngu gæðaeftirliti. Ef ske kynni að þetta tæki myndi ekki virka full- komlega, þykir okkur það mjög leitt og biðjum við þig að hafa samband við þjónustuaðila okkar í heimilis- fanginu sem gefi ð er upp í þessum ábyrgðarskírteini, eða að hafa samband við næstu verslun sem selur þetta tæki. Fyrir ábyrgðarmál, gildir eftirfarandi:

1. Þessi ábyrgðarskiliðri segja fyrir um aukalegar ábyrgðarbætur. Lagalegur bótaréttur verður í gegnum

þetta skírteini ekki skertur. Ábyrgðartaka okkar er þér að kostnaðarlausu.

2. Ábyrgð gildir eingöngu við galla, sem rekja má beint til efnis- eða framleiðslugalla og er skorður

við viðgerð eða skipti á keyptu tæki. Vinsamlegast athugið að tækin okkar eru ekki hönnuð til at- vinnunotkunar né til notkunar í iðnaði. Í þessháttar tilvikum sem að tækið er notað í atvinnuskini, í iðnaði eða sambærilegt, fellur ábyrgðin úr gildi. Auk þess berum við ekki ábyrgð á aukalegum kost- naði t.d. fyrir sendingakostnaði og skemmdum verandi sendingar, skemmdir sem hljótast af rangri samsetningu og vanhirðingu um notandahandbókina (t.d. tæki tengt við ranga spennu eða straum), misnotkun eða óviðeigandi notkun (t.d. ofgera tækinu eða með ekki þar til gerðum ísethlutum og fyl- gihlutum, vanvirðingu við hirðingu og öryggisleiðbeinungum, ef að aðskotahlutir komast inn í tækið (t.d. sandur eða ryk), níðingshátt eða mishöndlun (t.d. ef tækið er látið falla niður) né venjulegu sliti á tækinu. Þetta gildir sérstkaklega fyrir hleðslurafhlöður, sem við þó ábyrgjumst í 12 mánuði. Ábyrgðin fellur einnig úr gildi ef að tækið hefur verið tekið í sundur eða búið að gera við það að utanaðkoman- di aðila.

3. Ábyrgðin gildir í 5 ár og tekur gildi við kaup á tækinu. Sækja verður um bætur í síðasta lagi fyrir lok

ábyrgðartímabilsins og í síðasta lagi 2 vikum eftir að galli hefur verið uppgötvaður. Ábyrgð eftir að ábyrgðartímabil er útrunnið getur ekki verið tekin til greina. Viðgerð eða skipti á tæki framlengir ekki ábyrgðartímabilið og ekki verður gerð ný né aukaleg ábyrgðaryfi rlýsing á þeim varahlutum sem sett voru í tækið. Þetta gildir líka ef að gert var við tækið á staðnum.

4. Fyrir uppfyllingu ábyrgðar, sendið þá vinsamlegast skemmt tæki, þér að kostnaðarlausu á heimilis-

fangið sem gefi ð er upp hér að neðan, eða hafi ð samband við næstu verslun sem selur tæki frá ok- kur. Vinsamlegast látið kaupkvittunina fylgja með eða staðfestingu á kaupunum. Gætið þess vegna vel að geyma kvittunina! Skýrið vinsamlegast vel og greinilega frá þeim ástæðum hvers vegna farið ef fram á viðgerð eða endurgreiðslu. Ef að tækið er gallað verður þér sent viðgert eða nýtt tæki til baka. Varðandi hluti sem notast upp og hluti sem vantar bendum við á takmarkanir ábyrgðar þessa tækis sem eru í notandaleiðbeiningunum. Anleitung_A_BH_1200_Max_SPK7.indb 133Anleitung_A_BH_1200_Max_SPK7.indb 133 15.03.12 09:4515.03.12 09:45EST
