KULLANIM KILAVUZU A-BH 1200 Max Alpha Tools

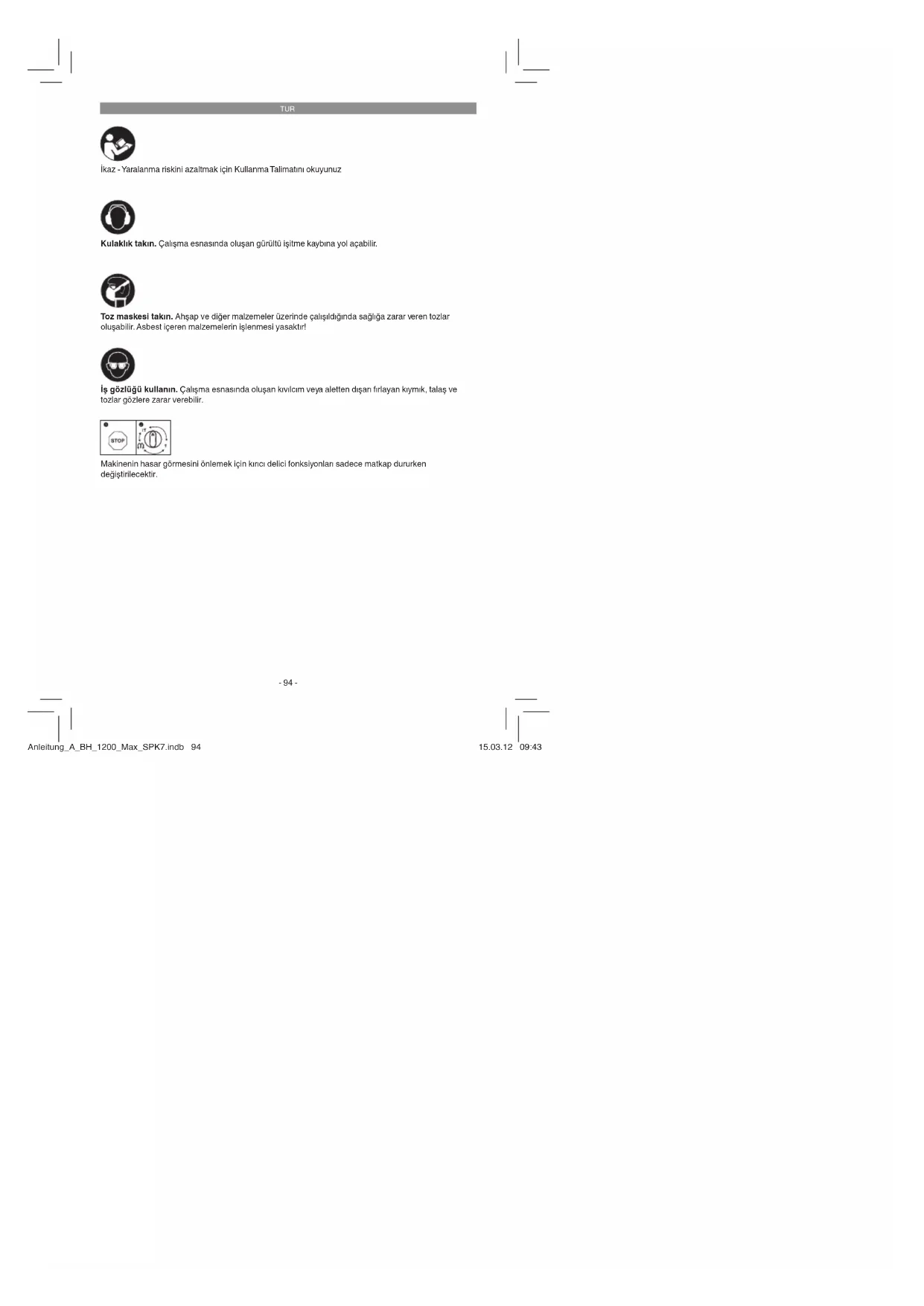

İkaz - Yaralanma riskini azaltmak için Kullanma Talimatını okuyunuz Kulaklık takın. Çalışma esnasında oluşan gürültü işitme kaybına yol açabilir. İş gözlüğü kullanın. Çalışma esnasında oluşan kıvılcım veya aletten dışarı fırlayan kıymık, talaş ve tozlar gözlere zarar verebilir. Toz maskesi takın. Ahşap ve diğer malzemeler üzerinde çalışıldığında sağlığa zarar veren tozlar oluşabilir. Asbest içeren malzemelerin işlenmesi yasaktır! Makinenin hasar görmesini önlemek için kırıcı delici fonksiyonları sadece matkap dururken değiştirilecektir. Anleitung_A_BH_1200_Max_SPK7.indb 94Anleitung_A_BH_1200_Max_SPK7.indb 94 15.03.12 09:4315.03.12 09:43TUR

Dikkat! Yaralanmaları ve hasarları önlemek için alet- lerin kullanımında bazı iş güvenliği önlemleri- nin alınması gereklidir. Bu nedenle Kullanma Talimatını / Güvenlik Uyarılarını dikkatlice okuyun. İçerdiği bilgilere her zaman ulaşabilmek için kul- lanma talimatını iyi bir yerde saklayın. Aleti kullan- mak için başka kişilere verdiğinizde bu Kullanma Talimatını / Güvenlik Uyarılarını da birlikte verin. Firmamız, kullanma talimatına riayet etmemekten kaynaklanan iş kazaları ve hasarlardan herhangi bir sorumluluk üstlenmez.

1. Güvenlik uyarıları

Güvenlik uyarıları ekteki kitapçıkta bulunur! İkaz! Tüm güvenlik bilgileri ve talimatları okuy- unuz. Güvenlik bilgileri ve talimatlarda belirtilen direktifl ere aykırı hareket edilmesi sonucunda elektrik çarpması, yangın ve/veya ağır yaralan- malar meydana gelebilir. Gelecekte kullanmak üzere tüm güvenlik bilgileri ve talimatları saklayın.

2. Alet açıklaması ve sevkiyatın

2.1 Alet açıklaması (Şekil 1a/1b)

2. Kilitleme bileziği

3. Dönme stop şalteri

4. Açık/Kapalı şalteri

7. Derinlik dayanağı

9. İşletim göstergesi

2.2 Sevkiyatın içeriği

Kullanma talimatının sevkiyatın içeriği bölümünde yazılı olan parçaların tamamının ambalaj için- den çıkıp çıkmadığını kontrol edin. Herhangi bir parçanın eksik olması durumunda, ürünü satın aldıktan sonraki en geç 5 iş günü içinde geçerli kasa fi şi veya fatura ile birlikte Servis Merkezimize veya ürünü satın aldığınız en yakın yapı marketine başvurunuz. Bu konu ile ilgili olarak, Kullanma Talimatının son bölümünde yer alan Garanti Yönetmeliğindeki garanti tablosunu dikkate alınız.

Ambalajı açın ve aleti dikkatlice ambalajın içinden çıkarın.

Ambalaj malzemelerini ve ambalaj ve trans- port emniyetlerini sökün (bulunması halinde).

Ambalaj içindeki parçaların eksik olup olmadığını kontrol edin.

Alet ve aksesuar parçalarının transport esnasında hasar görüp görmediğini kontrol edin.

Garanti süresi doluncaya kadar mümkün olduğunda ambalaj malzemelerini saklayın. Dikkat! Alet ve ambalaj malzemeleri oyuncak değildir! Çocukların plastik poşet, folyo ve küçük parçalar ile oynaması yasaktır! Çocukların küçük parçaları yutma ve poşetler nedeniyle boğulma tehlikesi vardır!

Toz aspirasyon tertibatı

Orijinal Kullanma Talimatı

3. Kullanım amacına uygun kullanım

Kırıcı delici aleti uygun matkap ucu ve keski aparatı kullanılarak beton, taş ve tuğla malzeme- lerine delik delme ve keski ile kırma işlemi yap- mak için tasarlanmıştır. Makine yalnızca kullanım amacına göre kullanılacaktır. Kullanım amacının dışındaki tüm kullanımlar makinenin kullanılması için uygun değildir. Bu tür kullanım amacı dışındaki kullanımlardan kaynaklanan hasar ve yaralan- malarda, yalnızca kullanıcı/işletici sorumlu olup üretici fi rma sorumlu tutulamaz. Lütfen cihazlarımızın ticari, zanaatkarlar veya endüstriyel kullanım için uygun olmadığını ve bu kullanımlar için tasarlanmadığını dikkate alın. Ale- tin ticari, zanaatkarlar veya endüstriyel veya ben- zer kullanımlarda kullanılmasından kaynaklanan hasarlar garanti kapsamına dahil değildir. Anleitung_A_BH_1200_Max_SPK7.indb 95Anleitung_A_BH_1200_Max_SPK7.indb 95 15.03.12 09:4315.03.12 09:43TUR

Ağırlık: ........................................................7,3 kg Ses ve titreşim Ses ve titreşim değerleri EN 60745 normuna göre ölçülmüştür. Ses basınç seviyesi L

....................................................3 dB Kırıcı delici, 2000/14/EC_2005/88/EC nolu direk- tifi n 3ncü maddesi uyarınca açık havada kullanım için öngörülmemiştir. Kulaklık takın. Gürültü işitme kaybına sebep olabilir. Toplam titreşim değerleri (üç yönün vektör toplamı) EN 60745 normuna göre ölçülmüştür. Beton delme ve kırma Titreşim emisyon değeri a

Keski ile kırma Titreşim emisyon değeri a

İkaz! Açıklanan titreşim emisyon değeri standart test metoduna göre ölçülmüş olup bu değer, elekt- rikli aletin kullanım türü ve şekline bağlı olarak değişebilir ve istisnai durumlarda açıklanmış olan bu değerin üzerinde olabilir. Açıklanan titreşim emisyon değeri elektrikli aletin diğer elektrikli aletler ile kıyaslanmasında kullanılabilir. Açıklanan titreşim emisyon değeri, aletin işletilmesinde etrafa verilecek rahatsızlığın ve etki- nin tahmin edilmesinde de kullanılabilir. Makineden kaynaklanan gürültü ve titreşim oluşmasını asgariye indirin!

Sadece hasarlı ve arızalı olmayan aletler kullanın.

Aletlerin düzenli olarak bakımını yapın ve te- mizleyin.

Çalışma tarzınızı alete göre ayarlayın.

Aletlerinize aşırı yüklenmeyin.

Gerektiğinde arızalı aletin kontrol edilmesini sağlayın.

Aleti kullanmadığınızda kapatın.

İş eldiveni takın. Kalan riskler Bu elektrikli aleti, kullanma talimatına uygun şekilde kullansanız dahi yine de bazı riskler mevcut kalır. Bu elektrikli aletin yapı türü ve modeli itibari ile aşağıda açıklanan tehlikeler meydana gelebilir:

1. Uygun bir toz maskesi takılmadığında akciğer

hasarlarının oluşması.

2. Uygun bir kulaklık takılmadığında işitme

hasarlarının oluşması.

3. Elektrikli alet uzun süre kullanıldığında veya

talimatlara göre kullanılmadığında veya bakımı düzgün şekilde yapılmadığında el-kol titreşiminden kaynaklanan sağlık hasarlarının oluşması.

5. Çalıştırmadan önce

Makineyi elektrik şebekesine bağlamadan önce makinenin tip etiketi üzerinde belirtilen değerlerin elektrik şebekesi değerleri ile aynı olup olmadığını kontrol edin. Makine üzerinde ayar işlemi yapmadan önce daima fi şi prizden çıkarın. Kırma ve delme uygulaması yapılacak yerde gizli elektrik, gaz ve su tesisatının bulunup bulunmadığı tesisat arama cihazı ile kontrol edil- ecektir.

5.1 İlave sap (Şekil 2 – Poz. 6)

İş güvenliği sebeplerinden dolayı kırıcı delici- yi sadece ilave sap ile birlikte kullanın. İlave sap (6), kırıcı delici aletini kullanırken ek bir destek sağlar. İş güvenliği sebeplerinden dolayı kırıcı delicinin ilave sap (6) takılmadan kullanılası yasaktır. Anleitung_A_BH_1200_Max_SPK7.indb 96Anleitung_A_BH_1200_Max_SPK7.indb 96 15.03.12 09:4315.03.12 09:43TUR

İlave sap (6) kırıcı delici aletine sıkıştırma me- todu ile sabitlenir. Sapın saat yönünün tersi yönünde (sap tarafından bakıldığında) dön- dürülmesi sıkışmayı azaltır. Sap saat yönünde döndürüldüğünde ise sıkışma artar. Önce ilave sapın sıkışmasını açın. Bu işlemin arkasından ilave sapı (6) sizin için en rahat çalışma posizyonuna ayarlayabilirsiniz. İlave sapı makinenin dönme yönünün tersine döndürerek sabitleyebilirsiniz.

5.2 Derinlik dayanağı (Şekil 3 – Poz. 7)

Derinlik dayanağı (7) ilave saptaki (6) sabitleme civatası (a) ile sıkıştırma yöntemi ile sabit tutulur.

Sabitleme civatasını (a) açın ve derinlik dayanağını (7) yerleştirin.

Derinlik dayanağını (7) matkap ucu ile aynı yüksekliğe getirin.

Derinlik dayanağını (7) delmek istediğiniz de- lik derinliği mesafesi kadar geri çekin.

Sabitleme civatasını (a) sıkın.

Sonra derinlik dayanağı (7) iş parçasına te- mas edinceye kadar deliği delin.

5.3 Takım takma (Şekil 4)

Ta k ımı (matkap ucu veya keski aparatı) ma- kineye takmadan önce temizleyin ve şaftına hafifçe gres yağı sürün.

Kilitleme bileziğini (2) geri çekin ve tutun.

Üzerinde toz bulunmayan takımı döndür- me hareketi ile takım bağlantı yuvasına dayanıncaya kadar takın. Takım otomatik ola- rak kilitlenecektir.

Ta k ımdan çekerek takımın normal şekilde kilit- li olup olmadığını kontrol edin.

5.4 Takım sökme (Şekil 5)

Kilitleme bileziğini (2) geri çekin, tutun ve takımı çıkarın.

5.5 Toz aspirasyon tertibatı (Şekil 6)

Baş üstü yapılacak kırma ve delme çalışmalarında matkap ucunun üzerine toz aspirasyon tertibatını (a) geçirin.

Dikkat! Herhangi bir tehlikenin meydana gelmesi- ni önlemek için makine ile sadece, her iki sapından (6/8) tutularak çalışılacaktır! Aksi taktirde örneğin yanlışlıkla elektrik tesisatına delik delindiğinde cereyan çarpma tehlikesi vardır!

6.1 İşletim göstergeleri (Şekil 1/Poz. 9)

Elektrik kablosunun fi şi prize takıldığında işletim göstergesi (9) yanar.

6.2 Açma ve Kapatma (Şekil 1)

Açma: Şaltere (4) basın Kapatma: Şalteri (4) bırakın.

6.3 Devir regülatörü (Şekil 1 / Poz. 5)

Devir regülatör şalteri (5) ile istenilen devir veya darbe sayısı ayarı ayarlanabilir. Devir veya darbe sayısı değerini yükseltmek için devir regülatör şalterini (5) ARTI yönüne ve devir veya darbe sayısı değerini azaltmak için EKSİ yönüne dön- dürün. Uygun devir veya darbe sayısı değeri işlenecek malzeme ve çalış ma koşullarına bağlıdır.

Darbeli delik delme işlemi için dönme stop şalterindeki (3) düğmeye (E) basın ve aynı zamanda dönme stop şalterini (3) şalter pozi- syonu A’ya döndürün.

Keski çalışması yapmak istediğinizde dönme stop şalterindeki (3) düğmeye (E) basın ve aynı zamanda dönme stop şalterini (3) şalter pozisyonu B’ye döndürün. B pozisyonunda keski sabitlenmemiştir.

Keski çalışması yapmak istediğinizde dönme stop şalterindeki (3) düğmeye (E) basın ve aynı zamanda dönme stop şalterini (3) şalter pozisyonu C’ye döndürün. C pozisyonunda keski sabitlenmiştir. Dikkat! Darbeli delme işleminde makineye çok az kuvvet uygulamanız yeterlidir. Makineye aşırı fazla kuvvet uygulamanız motoru gereksiz yere zorlar. Matkap ucunu düzenli olarak kontrol edin. Körelmiş mat- kap uçlarını bileyin veya değiştirin. Anleitung_A_BH_1200_Max_SPK7.indb 97Anleitung_A_BH_1200_Max_SPK7.indb 97 15.03.12 09:4315.03.12 09:43TUR

7. Elektrik kablosunun değiştirilmesi

Bu aletin elektrik kablosu hasar gördüğünde oluşabilecek herhangi bir tehlikenin önlenmesi için kablo, üretici fi rma veya yetkili servis veya uz- man bir personel tarafından değiştirilecektir.

8. Temizleme, Bakım ve Yedek Parça

Siparişi Temizlik çalışmalarından önce elektrik kablosunu prizden çıkarın.

Koruma tertibatı, havalandırma delikleri ve motor gövdesini mümkün olduğunca toz ve kirden temiz tutun. Aleti temiz bir bez ile silin veya düşük basınçlı hava ile üfleyerek temiz- leyin.

Aleti kullandıktan hemen sonra temizlemenizi tavsiye ederiz.

Aleti düzenli olarak nemli bir bezle ve sıvı sabunla temizleyin. Temizleme deterjanı veya solvent malzemesi kullanmayınız, bu malze- meler aletin plastik parçalarına zarar verebilir. Cihazın içine su girmemesine dikkat edin. Elektrikli aletin içine su girmesi elektrik çarp- ma riskini yükseltir.

Aşırı kıvılcım oluştuğunda kömür fırçaların elektri- kçi uzman personel tarafından kontrol edilmesini sağlayın. Dikkat! Kömür fırçalar ancak elektrikçi uzman personel tarafından değiştirilmelidir.

Cihaz içinde bakımı yapılması gereken başka bir parça yoktur.

8.4 Yedek parça siparişi:

Yedek parça siparişi yapılırken şu bilgiler verilme- lidir:

Cihazın ürün numarası

Cihazın kod numarası

İstenilen yedek parçanın yedek parça numarası Güncel bilgiler ve fi yatlar internette www.isc-gmbh.info sayfasında açıklanmıştır.

9. Bertaraf etme ve geri kazanım

Transport hasarlarını önlemek için alet bir amba- laj içinde sevk edilir. Bu ambalaj hammaddedir ve böylece geri kazanılabilir veya geri kazanım sistemine iade edilebilir. Alet ve aksesuarları örneğin metal ve plastik gibi çeşitli malzemeler- den meydana gelir. Arızalı parçaları evsel atıkların atıldığı çöpe atmayın. Alet, yönetmeliklere uygun şekilde bertaraf edilmesi için özel atık toplama merkezlerine teslim edilmelidir. Bu atık toplama merkezlerinin nerede olduğunu yerel yönetimler- den öğrenebilirsiniz.

Alet ve aksesuar parçalarını karanlık, kuru ve dona karşı korunmuş ve çocukların erişemeyeceği bir yerde saklayın. Optimal depolama sıcaklığı 5 ve 30 ˚C arasındadır. Elektrikli aleti orijinal ambalajı içinde saklayın. Anleitung_A_BH_1200_Max_SPK7.indb 98Anleitung_A_BH_1200_Max_SPK7.indb 98 15.03.12 09:4315.03.12 09:43TUR

Sadece AB Ülkeleri İçin Geçerlidir Elektrikli cihazları çöpe atmayınız. Elektrikli ve elektronik aletler ile ilgili 2002/96/AB nolu Avrupa Yönetmeliğince ve ilgili yönetmeliğin ulusal normlara uyarlanması sonucunda kullanılmış elektrikli aletler ayrıştırılmış olarak toplanacak ve çevreye zarar vermeyecek şekilde geri kazanım sistemlerine teslim edilecektir. Kullanılmış Cihazların İadesi Yerine Uygulanacak Geri Dönüşüm Alternatifi : Kullanılmış elektrikli alet ve cihaz sahipleri bu eşyalarını iade etme yerine alternatif olarak, yönetmelikle- re uygun olarak çalışan geri dönüşüm merkezlerine vermekle yükümlüdür. Bunun için kullanılmış cihaz, ulusal dönüşüm ekonomisi ve atık kanununa göre atıkların arıtılmasını sağlayan kullanılmış cihaz teslim alma yerine teslim edilecektir. Kullanı lmış alet ve cihazlara eklenen ve elektrikli sistemi bulunmayan ak- sesuar ile yardımcı malzemeler bu düzenlemeden muaf tutulur. Ürünlerinin dokümantasyonu ve evraklarının kısmen olsa dahi kopyalanması veya başka şekilde çoğaltılması, yalnızca iSC GmbH fi rmasının özel onayı alınmak şartıyla serbesttir. Teknik değişiklikler olabilir Anleitung_A_BH_1200_Max_SPK7.indb 99Anleitung_A_BH_1200_Max_SPK7.indb 99 15.03.12 09:4315.03.12 09:43TUR

Garanti Yönetmeliği iSC GmbH fi rması veya yetkili yapı marketi, aşağıda açıklanan liste hükümlerine göre eksikliklerin gideril- mesini veya aletin değiştirilmesini garanti eder, yasal garanti hakları saklı kalır. Kategori Örnek Garanti süresi Malzeme veya konstrüksiyon hatası 24 Ay Aşınma parçaları* Kömür fırçaları, mandren 6 Ay Sarf malzemesi/ Sarf parçaları* Matkap ucu, keski Çok kısa süre sonra (satın aldıktan / kasa fi şi üzerindeki saatten 24 saat sonra) arızalandığında garanti kapsamındadır Eksik parçalar 5 iş günü

• sevkiyatın içeriğine dahil olması zorunlu değildir! Aşınma parçaları, sarf parçaları ve eksik parçalar ile ilgili olarak iSC GmbH fi rması veya yetkili yapı mar- keti, ayıplı malın onarılması veya eksik olan parçanın gönderilmesini ancak, söz konusu ayıp ürün satın alındıktan ve satın alınma tarihi kasa fi şi veya fatura ile ispat edildikten 24 saat sonra (sarf malzemelerin- de), 5 iş günü içinde (eksik olan parçalarda) veya 6 ay (aşınma parçalarında) sonra meydana geldiğinde gerçekleştirir. Garanti süresi dahilinde meydana gelen malzeme ve konstrüksiyon hatalarında aleti, ekteki ga- ranti kartını eksiksiz olarak doldurarak tarafımıza göndermenizi rica ederiz. Arızanın ayrıntılı olarak açıklanması önemlidir. Bunun için aşağıda açıklanan soruları yanıtlayınız:

Alet hiç bir kez çalıştı mı yoksa baştan beri mi arızalıydı?

Arıza meydana gelmeden önce herhangi anormal bir durum dikkatinizi çekti mi (arıza öncesi semptomları)?

Sizce aletin arızalı ana işlevi nedir (ana semptom)? Bu işlevi açıklayınız. Anleitung_A_BH_1200_Max_SPK7.indb 100Anleitung_A_BH_1200_Max_SPK7.indb 100 15.03.12 09:4315.03.12 09:43TUR

Garanti belgesi Sayın Müşterimiz, Ürünlerimiz üretim esnasında sıkı bir kalite kontrolden geçirilir. Buna rağmen alet veya cihazınız tam doğru şekilde çalışmadığında ve bozulduğunda bu durumdan çok üzgün olduğumuzu belirtir ve bu du- rumda adresi Garanti Belgesinin alt bölümünde açıklanan Servis Hizmetlerine veya en yakın yetkili Yapı Marketine başvurmanızı rica ederiz. Garanti haklarından faydalanmak için aşağıdaki kurallar geçerlidir:

1. Bu Garanti koşulları ek Garanti Hizmetlerini düzenler. Kanuni Garanti Haklarınız bu Garanti düzen-

lemesinden etkilenmez ve saklı kalır. Garanti kapsamında sunduğumuz hizmetler ücretsizdir.

2. Garanti kapsamına sadece malzeme ve üretim hatasından kaynaklanan eksiklik ve ayıplar dahil-

dir. Bu durumlarda garanti hizmetleri sadece arızanın onarımı veya aletin/cihazın değiştirilmesi ile sınırlı dır. Aletlerimizin ve cihazlarımızın ticari ve endüstriyel kullanım amacı için tasarlanmadığını lütfen dikkate alınız. Bu nedenle aletin/cihazın ticari ve endüstriyel işletmelerde kullanılması veya benzer çalışmalarda çalıştırılması durumunda Garanti Sözleşmesi geçerli değildir. Ayrıca transport hasarları, montaj talimatına veya yönetmeliklere aykırı yapılan montajlardan ve tesisatlardan kay- naklanan hasarlar, kullanma talimatına riayet etmeme nedeniyle oluşan hasarlar (örneğin yanlış bir şebeke gerilimine veya akım türüne bağlama gibi), kullanım amacına veya talimatlara aykırı kullanımdan kaynaklanan hasarlar (örneğin alete/cihaza aşırı yüklenme veya kullanımına izin veril- meyen alet veya aksesuar), bakım ve güvenlik talimatlarına riayet edilmemesinden kaynaklanan hasarlar, aletin/cihazın içine yabancı maddenin girmesi (örneğin kum, taş veya toz), zor kullanma veya harici zorlamalardan kaynaklanan hasarlar (örneğin aşağı düşme nedeniyle oluşan hasar) ve kullanıma bağlı olağan aşınma gibi durumlar garanti kapsamına dahil değildir. Bu durum özellikle halen 12 ay garantisi olan aküler için geçerlidir. Alet/cihaz üzerinde herhangi bir çalışma yapıldığında veya müdahalede bulunulduğunda garanti hakkı sona erer.

3. Garanti süresi 5 yıldır ve garanti süresi aletin/cihazın satın alındığı tarihde başlar. Arızayı tespit

ettiğinizde garanti hakkından faydalanma talebi, garanti süresi dolmadan iki hafta önce bildirilmelidir. Garanti süresi dolduktan sonra garanti hakkından faydalanma talebinde bulunulamaz. Aletin/cihazın onarılması veya değiştirilmesi garanti süresinin uzamasına yol açmaz ayrıca onarılan alet veya takılan parçalar için yeni bir garanti süresi oluşmaz. Bu aynı zamanda yerinde verilen Servis Hizmet- leri için de geçerlidir.

4. Garanti hakkından faydalanmak için arızalı aleti, gönderi ücreti göndericiye ait olmak üzere aşağıda

belirtilen adrese postalayın. Satın aldığınız tarihi belirten orijinal fi şi veya başka bir belgeyi de alet ile birlikte gönderin. Bu nedenle kasa fi şini belgelemek için daima iyice saklayın! Arıza ve şikayet sebe- bini mümkün olduğunca doğru şekilde açıklayın. Aletin arızası garanti kapsamına dahil olduğunda size en kısa zamanda onarılmış veya yeni bir alet/cihaz gönderilecektir. Aşınma/sarf ve eksik lan parçalar ile ilgili olarak Kullanma Talimatının Garanti Yönetmeliği bölümünde açıklanan garanti kısıtlamaları ile ilgili maddeleri dikkate almanızı rica ederiz. Anleitung_A_BH_1200_Max_SPK7.indb 101Anleitung_A_BH_1200_Max_SPK7.indb 101 15.03.12 09:4315.03.12 09:43LVA
