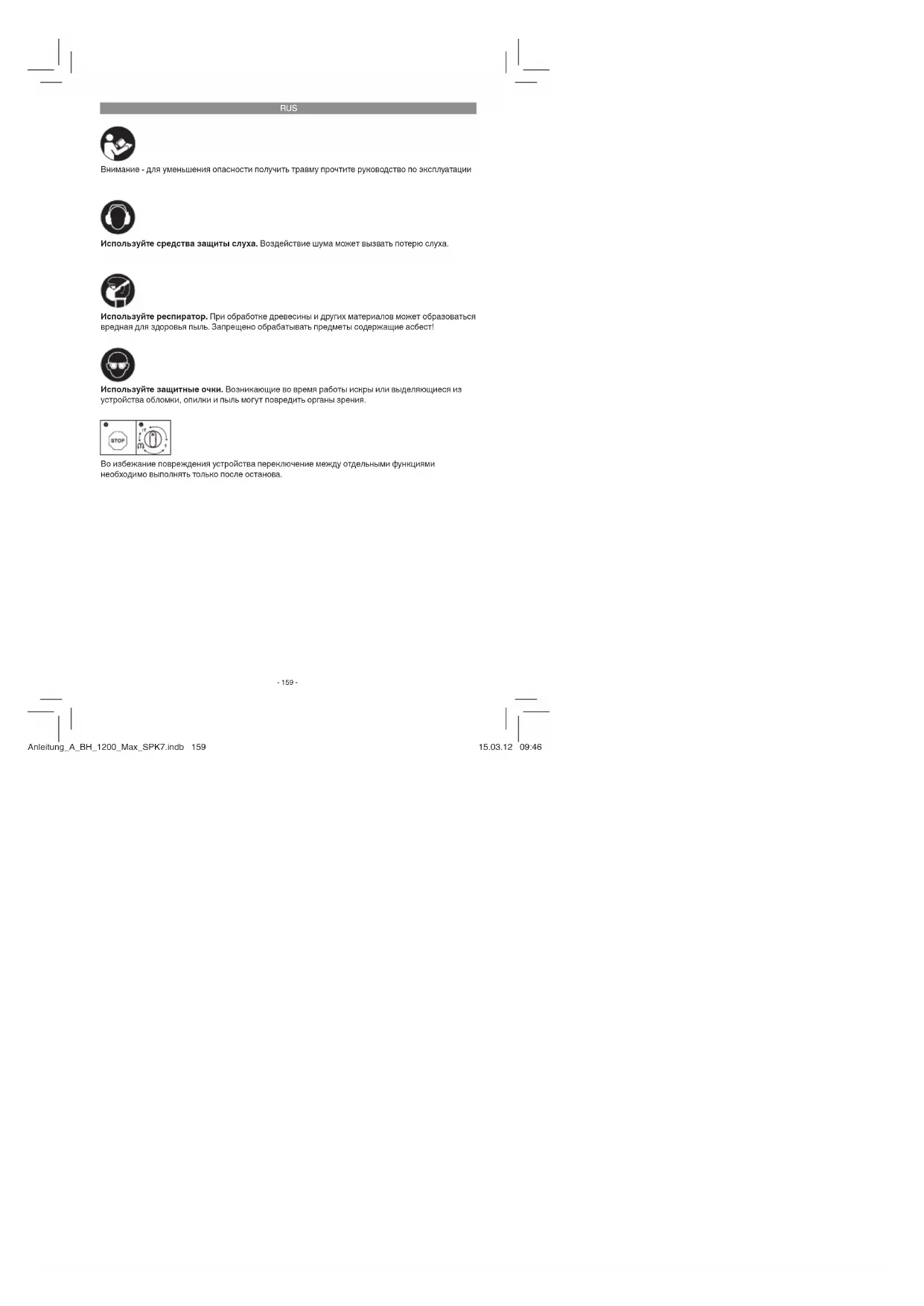

Внимание - для уменьшения опасности получить травму прочтите руководство по эксплуатации Используйте средства защиты слуха. Воздействие шума может вызвать потерю слуха. Используйте защитные очки. Возникающие во время работы искры или выделяющиеся из устройства обломки, опилки и пыль могут повредить органы зрения. Используйте респиратор. При обработке древесины и других материалов может образоваться вредная для здоровья пыль. Запрещено обрабатывать предметы содержащие асбест! Во избежание повреждения устройства переключение между отдельными функциями необходимо выполнять только после останова. Anleitung_A_BH_1200_Max_SPK7.indb 159Anleitung_A_BH_1200_Max_SPK7.indb 159 15.03.12 09:4615.03.12 09:46RUS

При использовании устройств необходимо соблюдать определенные правила техники безопасности для того, чтобы избежать травм и предотвратить ущерб. Поэтому внимательно прочитайте настоящее руководство по эксплуатации / указания по технике безопасности полностью. Храните их в надежном месте для того, чтобы иметь необходимую информацию, когда она понадобится. Если Вы даете устройство другим для пользования, то приложите к нему это руководство по эксплуатации / указания по технике безопасности. Мы не несем никакой ответственности за травмы и ущерб, которые были получены или причинены в результате несоблюдения указаний этого руководства и указаний по технике безопасности.

1. Указания по технике

безопасности Соответствующие указания по технике безопасности находятся в приложенных

Прочитайте все указания по технике безопасности и технические требования. При невыполнении указаний по технике безопасности и технических требований возможно получение удара током, возникновение пожара и/или получение серьезных травм. Храните все указания по технике безопасности и технические требования для того, чтобы было возможно воспользоваться ими в

2. Состав устройства и состав

2.1 Состав устройства (рисунки 1)

1. Приспособление для защиты от пыли

2. Фиксирующая гильза

3. Поворотный переключатель для

4. Переключатель включено-выключено

5. Регулятор числа оборотов

6. Дополнительная рукоятка

7. Ограничитель глубины

9. Индикатор режимов работы

2.2 Состав комплекта устройства

Проверьте комплектность изделия на основании описания объема поставки. При отсутствии компонентов не позднее чем в течение 5-ти рабочих

приобретения изделия обратитесь в наш сервисный центр или ближайший компетентный строительный магазин, предъявив действительную квитанцию о покупке. Обратите внимание на таблицу с указанием гарантийного срока в описании условий гарантии в конце руководства.

Откройте упаковку и выньте осторожно из упаковки устройство.

Удалите упаковочный материал, а также приспособления защиты устройства при упаковывании и транспортировке (при

Проверьте комплектность устройства.

Проверьте устройство и принадлежности на наличие возникших при транспортировке повреждений.

Сохраняйте упаковку по возможности до истечения срока гарантийных обязательств.

Устройство и упаковка не являются детскими игрушками! Запрещено детям играть с пластиковыми пакетами, пленками и мелкими деталями! Опасность заключается в том, что они могут проглотить или погибнуть от удушья!

Дополнительная рукоятка

Ограничитель глубины

Приспособление для сбора пыли

Резервуар для консистентной

Оригинальное руководство по эксплуатации

3. Использование в соответствии

с предназначением Перфоратор предназначен для сверления с биением в бетоне, камне и кирпиче, а также для работ резцом с использованием соответствующего сверла или резца. Разрешается использовать устройство только в соответствии с его предназначением. Любое другое, отличающееся от этого использование считается не соответствующим предназначению. За все возникшие в результате такого использования ущерб или

любого вида несет ответственность пользователь и работающий с устройством, а не его изготовитель. Учтите, что конструкция наших устройств не предназначена для использования их в промышленной, ремесленной или индустриальной области. Мы не несем никакой ответственности по гарантийным обязательствам при использовании устройства в промышленной, ремесленной или индустриальной области, а также в подобной деятельности.

4. Технические данные

Напряжение электросети: .......... 230 В ~ 50 Гц Потребляемая мощность: .................... 1200 Вт Скорость вращения холостого хода: ................ .......................................................300-600 мин

Количество ударов: .................1950-3900 мин

Производительность сверления бетон/камень (максим.): ..................................................40 мм Класс защиты: ........................................... II /

Вес: ............................................................ 7,3 кг Шумы и вибрация Параметры шумов и вибрации были измерены в соответствии с нормами EN 60745. Уровень давления шума L

......... 103,2 дБ(A) Неопределенность K

..............................3 дБ Перфоратор не предназначен для использования вне помещений в соответствии с параграфом 3 директивы 2000/14/ EC_2005/88/EC. Используйте защиту органов слуха. Воздействие шума может вызвать потерю

Суммарное значение величины вибрации (сумма векторов трех направлений) определено в соответствии с EN 60745. Сверление с биением в бетоне Эмиссионный показатель вибрации

Неопределенность K = 1,5 м/сек

Работа зубилом Эмиссионный показатель вибрации

Неопределенность K = 1,5 м/сек

Приведенное значение эмиссии вибрации измерено стандартным методом проведения испытаний, оно может изменяться в зависимости от вида и способа использования электрического инструмента и в исключительных случаях превышать указанную величину. Приведенное значение эмиссии вибрации может быть использовано для сравнения одного электрического инструмента с другим. Приведенное значение эмиссии вибрации может быть использовано для предварительной оценки негативного

Сведите образование шумов и вибрации к

Используйте только безукоризненно работающие устройства.

Регулярно проводите техническое обслуживание и очистку устройства.

При работе учитывайте особенности Вашего устройства.

Не подвергайте устройство перегрузке.

При необходимости дайте проверить устройство специалистам.

Отключайте устройство, если вы его не используете.

Остаточные опасности Даже в том случае, если Вы используете описываемый электрический инструмент в соответствии с предписанием, то и тогда всегда остается место для риска. Ниже приведен список остаточных опасностей, связанных с конструкцией настоящего электрического инструмента:

1. Заболевание легких, в том случае если

не используется соответствующий респиратор.

2. Повреждение слуха, в том случае если не

используется соответствующее средство защиты слуха.

3. Нарушения здоровья в результате

воздействия вибрации на руку при длительном использовании устройства или при неправильном пользовании и ненадлежащем техническом уходе.

5. Перед вводом в эксплуатацию

Убедитесь перед подключением, что данные на типовой табличке соответствуют параметрам сети. Всегда вынимайте штекер из розетки прежде, чем осуществлять настройки устройства. Место работы необходимо обследовать на скрытую проводку электричества, газа и водопровода.

5.1 Дополнительная рукоятка (рис. 2 –

поз. 6) Для Вашей безопасности используйте перфоратор в работе только с дополнительной рукояткой. Дополнительная рукоятка (6) даст вам во время работы с перфоратором дополнительную опору. По технике безопасности запрещено использовать устройство без дополнительной рукоятки (6). Дополнительная рукоятка (6) крепится к перфоратору путем зажима. Вращением рукоятки против направления вращения часовой стрелки (если смотреть со стороны рукоятки) зажим ослабляется. Вращением рукоятки против направления вращения часовой стрелки зажим усиливается. Сначала ослабьте зажим дополнительной рукоятки. Затем вы можете повернуть дополнительную рукоятку (6) в самое удобное для вас положение. Теперь завинтите дополнительную рукоятку, вращая ее в противоположенном направлении, до тех пор, пока дополнительная рукоятка не зафиксируется прочно.

5.2 Ограничитель глубины обработки

(рис. 3 – поз. 7) Ограничитель глубины (7) с установочным винтом (a) крепится на дополнительной рукоятке (6) при помощи зажима.

Отвинтите установочный винт (a) и вставьте ограничитель глубины (7).

Установите ограничитель глубины (7) на одном уровне со сверлом.

Оттяните ограничитель глубины (7) на необходимую глубину сверления назад.

Снова затяните установочный винт (a).

Теперь Вы можете сверлить отверстие до тех пор, пока ограничитель глубины (7) не прикоснется к обрабатываемой детали.

5.3 Установка насадки (рис. 4)

Перед тем как вставить насадку необходимо ее очистить и слегка смазать стержень насадки консистентной смазкой

Оттянуть запирающую втулку назад (2) и крепко ее удерживать.

Очищенную от пыли насадку вращая вставить до упора в приемник насадки. Насадка фиксируется сама.

Проверьте прочность крепления, потянув за насадку.

5.4 Удаление насадки (рис. 5)

Оттянуть назад фиксирующую гильзу (2), удерживать ее и вынуть насадку.

5.5 Приспособление для сбора пыли

(рис. 6) Перед выполнением работ с использованием перфоратора на вертикальной поверхности над уровнем головы необходимо установить на сверло приспособление для сбора пыли (a). Anleitung_A_BH_1200_Max_SPK7.indb 162Anleitung_A_BH_1200_Max_SPK7.indb 162 15.03.12 09:4615.03.12 09:46RUS

6. Обращение с устройством

Во избежание опасностей разрешается держать устройство только за обе рукоятки (6/8)! В противном случае при попадании сверла в электрическую проводку возможно получение удара током!

6.1 Индикатор режимов работы (рис. 1/

поз. 9) При подключенном штекере горит индикатор режимов работы (9).

6.2 Включение/выключение (рис. 1)

Нажать переключатель режима (4) Выключение: Отпустить переключатель режима (4).

оборотов (рис. 1/ поз. 5) При помощи регулятора числа оборотов (5) можно предварительно установить необходимое число оборотов или количество ударов. Вращайте регулятор числа оборотов (5) в направлении «ПЛЮС», чтобы увеличить число оборотов или количество ударов; вращайте регулятор числа оборотов в направлении «МИНУС», чтобы уменьшить число оборотов или количество ударов. Подходящее число оборотов или количество ударов зависит от соответствующего материала и условий работы.

6.4 Остановка вращения (рис. 7)

Для ударного сверления нажмите кнопку (E) на поворотном выключателе (3) и одновременно поверните поворотный выключатель (3) в положение A.

Для использования долота нажмите кнопку (E) на поворотном выключателе (3) и одновременно поверните поворотный выключатель (3) в положение B. В положении B долото не зафиксировано.

Для работы зубилом нажать кнопку (E) на поворотном выключателе (3) и одновременно повернуть поворотный выключатель (3) в позицию переключения C. В положении С долото зафиксировано.

Для сверления с биениями Вам потребуется лишь незначительная сила давления. Слишком большое усилие давления перегружает ненужным образом двигатель. Контролируйте регулярно сверла. Иступившиеся сверла необходимо подточить или заменить.

7. Замена кабеля питания

электросети Если будет поврежден кабель питания от электросети этого устройства, то его должен заменить изготовитель устройства, его служба сервиса или другое лицо с подобной квалификацией для того, чтобы избежать опасностей.

8. Очистка, техобслуживание и

заказ запасных деталей Перед всеми работами по очистке необходимо вынуть штекер из розетки электросети.

Содержите защитные приспособления, вентиляционные щели и корпус двигателя свободными насколько это возможно от пыли и грязи. Протрите устройство чистой ветошью или продуйте сжатым воздухом под низким давлением.

Мы рекомендуем очищать устройство сразу после каждого использования.

Регулярно очищайте устройство влажной ветошью с небольшим количеством жидкого мыла. Не используйте средства для очистки или растворы; они могут повредить пластмассовые части устройства. Следите за тем, чтобы вода не попала вовнутрь устройства. Попадание воды в электрическое устройство повышает опасность получения удара

При чрезмерном образовании искр сдайте фрезу в специализированную мастрескую для проверки угольных щеток. Внимание! Угольные щетки разрешается заменять только специалисту электрику. Anleitung_A_BH_1200_Max_SPK7.indb 163Anleitung_A_BH_1200_Max_SPK7.indb 163 15.03.12 09:4615.03.12 09:46RUS

Внутри устройства нет никаких деталей, нуждающихся в техническом уходе.

8.4 Заказ запасных деталей:

При заказе запасных деталей необходимо указать следующие данные;

Номер артикула устройства

Идентификационный номер устройства

Номер необходимой запасной детали Актуальные цены и информация находятся на странице www.isc-gmbh.info

9. Утилизация и вторичное

использование Устройство поставляется в упаковке для предотвращения повреждений при транспортировке. Эта упаковка является сырьем и поэтому может быть использована вновь или направлена на повторную переработку сырья. Устройство и его принадлежности изготовлены из различных материалов, например, металла и пластмасс. Не выбрасывайте дефектные устройства вместе с бытовыми отходами. Для правильной утилизации устройство необходимо сдать

подходящий пункт приема. Если Вы не знаете, где находится пункт приема, уточните это в органах коммунального управления.

Храните устройство и его принадлежности в темном, сухом и неподверженном воздействию мороза, а также недоступном для детей месте. Оптимальная температура хранения находится между 5 ˚C и 30 ˚C. Храните электроинструмент в оригинальной

Только для стран ЕС Запрещено выбрасывать электроинструмент в обычный домашний мусор. Согласно европейской директиве 2002/96/EG об использованных электрических и электронных устройствах и реализации в правовой системе соответствующей страны необходимо использованный электрический инструмент утилизировать отдельно и направлять на вторичную переработку для охраны окружающей среды. Вторичная переработка - альтернатива обязятельной отсылке устройства назад изґотовителю:

электрическоґо устройства в случае избавления от собственности обязан,в качестве альтернативы отсылки назад изґотовителю, содействовать надлежащей утилизации. Пришедшее в неґодность устройство может быть передано в приемный пункт, который осуществит ликвидацию в соответствии с законом страны о цикличном производстве и обращении с мусором. Это не относится к приложенным к пришедшему в неґодность оборудованию дополнительным устройствам и вспомоґательным средствам, не содержащим электрические части. Перепечатывание или прочие виды размножения документации и сопроводительных листов продукции фирмы, полностью или частично, разрешено производить только с однозначного разрешения ISC GmbH. Сохpaняeтcя прaво на тeхничeскиe изменения Anleitung_A_BH_1200_Max_SPK7.indb 165Anleitung_A_BH_1200_Max_SPK7.indb 165 15.03.12 09:4615.03.12 09:46RUS

Условия гарантии Фирма iSC GmbH / компетентный строительный магазин гарантирует устранение дефектов или замену устройства в соответствии с условиями в приведенной ниже таблице. Это не затрагивает гарантийные требования согласно законодательству. Категория Пример Гарантийный срок Дефекты материала или конструкции 24 месяца Быстроизнашивающиеся

Угольные щетки, сверлильный

6 месяцев Расходный материал/ расходные части* Сверла, долота Гарантия действительна только при немедленном обнаружении дефекта (в течение 24-х часов после приобретения / дата квитанции о покупке) Недостающие компоненты 5 рабочих дней

• Не обязательно входят в объем поставки! Касательно быстроизнашивающихся деталей, расходного материала и недостающих компонентов фирма iSC GmbH / компетентный строительный магазин гарантирует устранение дефектов или дополнительную доставку только в том случае, если о дефекте было заявлено в течение 24-х часов (расходный материал), 5-ти рабочих дней (недостающие компоненты) или 6-ти месяцев (быстроизнашивающиеся детали) после приобретения, а дата покупки была подтверждена путем предъявления квитанции о покупке. В случае наличия дефектов материала или конструкции при гарантийном случае мы просим передать устройство вместе с полностью заполненной картой устройства, поставляемой в комплекте. При этом важно точно описать неисправность. Для этого ответьте на следующие вопросы:

Устройство уже работало или оно было неисправным с самого начала?

Вам бросилось что-либо в глаза перед возникновением неисправности (признак перед неисправностью)?

Какую неисправность имеет устройство, по Вашему мнению (основной признак)? Опишите эту неисправность. Anleitung_A_BH_1200_Max_SPK7.indb 166Anleitung_A_BH_1200_Max_SPK7.indb 166 15.03.12 09:4615.03.12 09:46RUS

Гарантийное удостоверение Глубокоуважаемый клиент, глубокоуважаемая клиентка, Наши продукты проходят тщательнейший контроль качества. Если несмотря на это все же описываемое устройство к нашему сожалению не будет работать надлежащим образом, то мы просим Вас обратиться в нашу сервисную службу по указанному на этой гарантийной карте адресу или в службу сервиса ближайшего магазина строительных устройств. Для того, чтобы воспользоваться услугами гарантийного обслуживания необходимо осуществить следующее:

1. Настоящие правила гарантии регулируют дополнительные условия оказания гарантийных

услуг. Эти гарантийные обязательства не затрагивают Ваши законные права на гарантийное обслуживание. Наши гарантийные услуги для Вас бесплатны.

2. Гарантийные услуги распространяются только на неисправности, которые возникли в

результате недостатков материала или процесса изготовления и предусматривают только устранение этих недостатков или замену устройства. Необходимо учесть, что наши устройства разработаны согласно предписаниям для использования в промышленных, ремесленных или индустриальных областях. Гарантийный договор считается недействительным, если устройство используется в промышленных, ремесленных или индустриальных целях, а также для подобной деятельности. Наши гарантийные обязательства не распространяются на повреждения при транспортировке, повреждения в результате несоблюдения указаний руководства по монтажу или в результате проведенной ненадлежащим образом инсталляции, несоблюдения указаний руководства по эксплуатации (таких как например, подключение к сети с ненадлежащим параметром напряжения), используется неправильно или ненадлежащим образом (например, перегрузка устройства или использование не допущенных к применению насадок или принадлежностей),

несоблюдении правил технического обслуживания и техники безопасности, при попадании посторонних предметов в устройство (таких как например: песок, камни или пыль), при использовании силы или посторонних воздействий (таких как например, повреждения в результате падения), а также при обычном износе в результате использования. Это относится прежде всего к аккумуляторам, на которые мы тем не менее даем гарантийный срок на 12 месяцев. Право на гарантийное обслуживание теряет силу, если были осуществлены вмешательства в инструмент.

3. Гарантийный срок составляет 5 года и начинается со дня покупки устройства. Гарантийные

права необходимо предъявлять до истечения срока гарантии в течении двух недель после того как будет обнаружена неисправность. Заявления на гарантийное обслуживание после истечения срока гарантии не принимаются. Ремонт или замена устройства не ведет к удлинению срока службы и с этими услугами не начинается новый срок гарантии для устройства или установленных запасных деталей. Это действует также в случае оказания сервисных услуг по месту нахождения клиента.

4. Для предъявления претензий на гарантийное

обслуживание вышлите, пожалуйста, неисправное устройство без оплаты почтовых расходов по указанному ниже адресу. Приложите квитанцию покупки в оригинале или любое другое свидетельство о совершенной покупке с указанной датой. Необходимо поэтому сохранять кассовый чек для доказательства! Пожалуйста, опишите причину предъявляемых претензий как можно точнее. Если неисправное устройство подлежит гарантийному обслуживанию, то

получите незамедлительно отремонтированное или новое устройство обратно. Касательно быстроизнашивающихся/расходных деталей и недостающих компонентов мы обращаем внимание на ограничения этой гарантии согласно условиям гарантии настоящего руководства по эксплуатации. Anleitung_A_BH_1200_Max_SPK7.indb 167Anleitung_A_BH_1200_Max_SPK7.indb 167 15.03.12 09:4615.03.12 09:46Unger/Product-ManagementWeichselgartner/General-Manager
