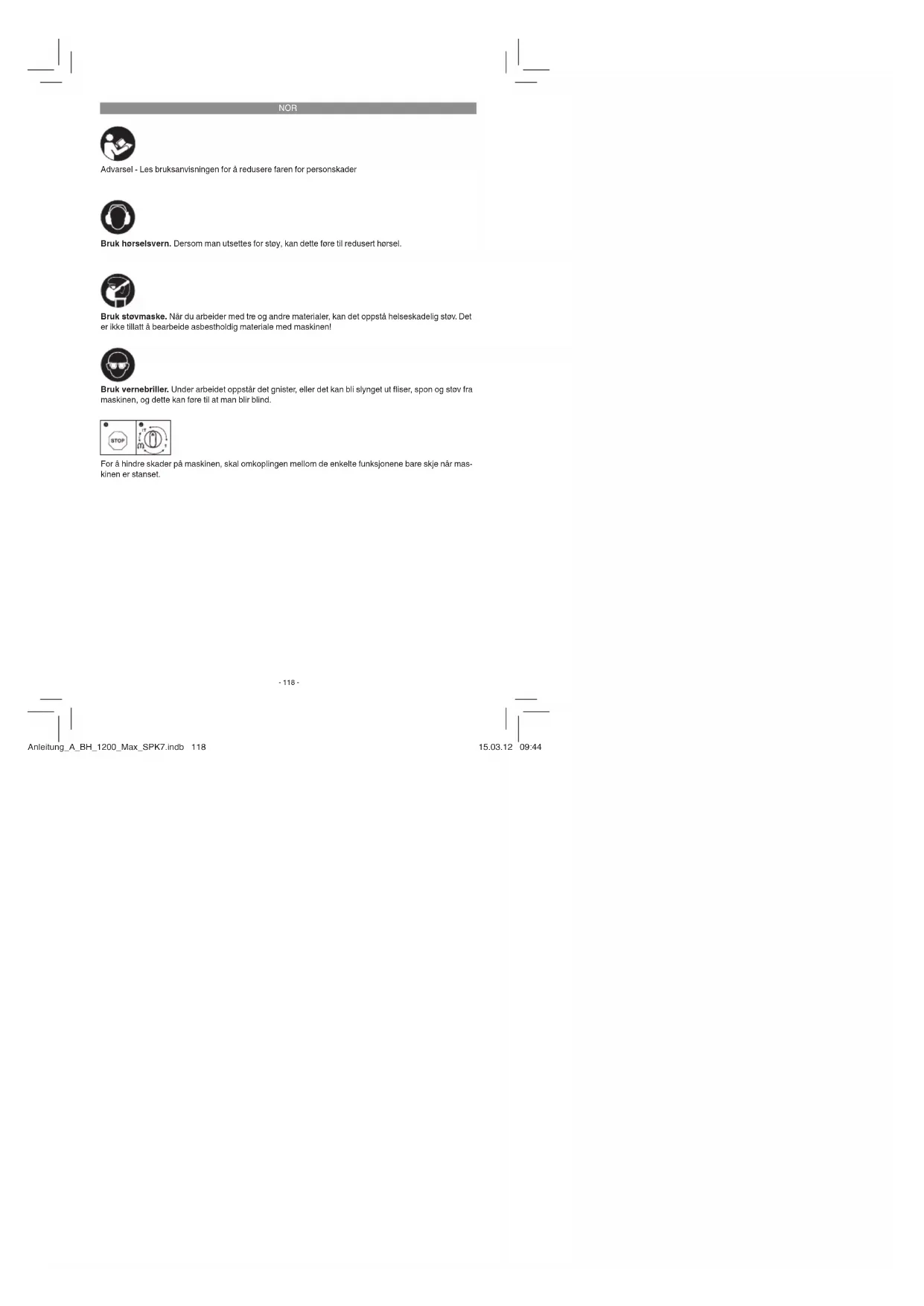

Advarsel - Les bruksanvisningen for å redusere faren for personskader Bruk hørselsvern. Dersom man utsettes for støy, kan dette føre til redusert hørsel. Bruk vernebriller. Under arbeidet oppstår det gnister, eller det kan bli slynget ut fl iser, spon og støv fra maskinen, og dette kan føre til at man blir blind. Bruk støvmaske. Når du arbeider med tre og andre materialer, kan det oppstå helseskadelig støv. Det er ikke tillatt å bearbeide asbestholdig materiale med maskinen! For å hindre skader på maskinen, skal omkoplingen mellom de enkelte funksjonene bare skje når mas- kinen er stanset. Anleitung_A_BH_1200_Max_SPK7.indb 118Anleitung_A_BH_1200_Max_SPK7.indb 118 15.03.12 09:4415.03.12 09:44NOR

Obs! Når man bruker utstyr, må en del sikkerhetsregler overholdes for å forhindre personskader og ma- terielle skader. Les derfor nøye igjennom denne bruksanvisningen / disse sikkerhetsinstruksene. Ta godt vare på bruksanvisningen, slik at du til enhver tid har informasjonen til rådighet. Dersom du gir utstyret videre til en annen person, må du også sørge for å levere bruksanvisningen / sikkerhetsinstruksene sammen med utstyret. Vi påtar oss intet ansvar for ulykker eller skader som måtte oppstå fordi denne bruksanvisningen og sikkerhetsinstruksene ikke blir fulgt.

1. Sikkerhetsinstrukser

Du fi nner de aktuelle sikkerhetsinstruksene i det vedlagte heftet! Advarsel Les gjennom alle sikkerhetsinstruksene og andre instruksjoner. Dersom du gjør feil og ikke overholder sikkerhetsinstruksjonene og veiled- ningene, kan dette forårsake elektrisk støt, brann og/eller alvorlige personskader. Oppbevar alle sikkerhetsinstrukser og instruksjoner for å kunne slå opp i dem senere.

2. Beskrivelse av maskinen og

innholdet i leveransen

Vennligst kontroller at artikkelen er komplett ut fra det som er beskevet som innholdet i leveransen. Dersom det mangler deler må du henvende deg til vårt Service Center eller til nærmeste ansvarli- ge kjøpesenter for byggeartikler innen 5 arbeids- dager etter kjøpet. Du må da legge fram en gyldig kjøpskvittering. Vær i denne forbindelse oppmerk- som på garantiytelsestabellen i garantivilkårene helt bak i veiledningen.

Åpne emballasjen og ta maskinen forsiktig ut av emballasjen.

Kontroller maskinen og tilbehørsdelene med henblikk på transportskader.

Oppbevar om mulig emballasjen til garantiti- den er utløpt. Obs! Maskinen og forpakningsmaterialet er ikke le- ketøy for barn! Barn må ikke leke med plast- posene, foliene og smådelene! Det er fare for at de svelger dem og fare for kvelning!

3. Formålstjenlig bruk

Maskinen er beregnet på hammerboring i betong, stein og teglstein og på meiselarbeider ved bruk av passende bor eller meisel. Maskinen skal kun brukes til arbeider den er be- regnet på. All annen bruk som går ut over dette blir regnet for å være ikke-forskriftsmessig. Pro- dusenten påtar seg intet ansvar for noen form for materielle skader eller personskader som måtte resultere av slik bruk. For slike skader er ene og alene brukeren/den som betjener anlegget ans- varlig. Vær oppmerksom på at vårt utstyr ikke er kons- truert for bruk innen næringsliv, håndverk eller industriell bruk. Slik bruk er ikke forskriftsmessig. Vi gir ingen garanti dersom maskinen brukes i næringslivet, håndverks- eller industribedrifter, eller blir brukt til arbeider som kan likestilles med en slik bruk. Anleitung_A_BH_1200_Max_SPK7.indb 119Anleitung_A_BH_1200_Max_SPK7.indb 119 15.03.12 09:4415.03.12 09:44NOR

Vekt: ...........................................................7,3 kg Støy og vibrasjoner Støy- og vibrasjonsverdiene ble målt i samsvar med EN 60745. Lydtrykknivå L

.............................................. 3 dB Borhammeren er ikke beregnet på utendørs bruk, i samsvar med artikkel 3 i direktiv 2000/14/ EC_2005/88/EC. Bruk hørselsvern. Dersom man utsettes for støy, kan dette føre til redusert hørsel. Samlede verdier for vibrasjon (vektorsum for tre retninger) målt i samsvar med EN 60745. Hammerboring i betong Emisjonsverdi for vibrasjoner a

Usikkerhet K = 1,5 m/s

Meisling Emisjonsverdi for vibrasjoner a

Usikkerhet K = 1,5 m/s

Advarsel! Den angitte emisjonsverdien for vibrasjoner er målt i samsvar med en standardisert kontroll- prosedyre og kan endre seg, avhengig av hvor- dan og til hva elektroverktøyet brukes, og i unn- takstilfeller kan emisjonen ligge over angitt verdi. Den angitte emisjonsverdien for vibrasjoner kan brukes for å sammenligne et elektroverktøy med et annet. Den angitte emisjonsverdien for vibrasjoner kan også brukes til en innledende vurdering av belast- ningen. Begrens støyutviklingen og vibrasjonene til et minimum!

Bruk bare forskriftsmessige maskiner uten skader.

Vedlikehold og rengjør maskinen med jevne mellomrom.

Tilpass din arbeidsmåte maskinen.

Sørg ved behov for å få maskinen undersøkt.

Bruk hansker. Resterende risikoer Selv om du bruker dette elektroverktøyet forskriftsmessig, vil det alltid fi nnes noen resterende risikoer. Følgende risikoer kan oppstå i forbindelse med konstruksjonen til og utførelsen av dette elektroverktøyet:

2. Hørselsskader dersom man ikke bruker egnet

3. Helseskader som kan resultere av vibrasjo-

nene som hånd/arm belastes med, dersom maskinen brukes over et lengre tidsrom, eller dersom den ikke brukes og vedlikeholdes forskriftsmessig.

Før du tilkopler maskinen, må du kontrollere at opplysningene på merkeplaten stemmer overens med tilsvarende opplysninger for nettet. Trekk alltid ut nettpluggen før du utfører inns- tillinger på maskinen. Kontroller stedet hvor maskinen skal brukes for skjulte elektriske ledninger, gass- og vannrør med en ledningssøker.

5.1 Støttehåndtak (fi g. 2 – pos. 6)

Av sikkerhetsgrunner skal borhammeren kun brukes sammen med støttehåndtaket. Støttehåndtaket (6) gir deg bedre grep når du bruker borhammeren. Av hensyn til sikkerheten er det ikke tillatt å bruke maskinen uten støttehånd- tak (6). Støttehåndtaket (6) festes på boreham- meren ved at det spennes fast. Når håndtaket dreies mot urviseren (sett fra håndtaket), løsnes fastspenningen. Når håndtaket dreies med ur- viseren, trekkes fastspenningen til. Løsne først fastspenningen av støttehåndtaket. Deretter kan du svinge støttehåndtaket (6) til den arbeidsstil- Anleitung_A_BH_1200_Max_SPK7.indb 120Anleitung_A_BH_1200_Max_SPK7.indb 120 15.03.12 09:4415.03.12 09:44NOR

lingen som er mest behagelig for deg. Trekk nå støttehåndtaket til igjen i motsatt dreieretning, helt til støttehåndtaket sitter forsvarlig fast.

5.2 Dybdeanlegg (fi g. 3 – pos.7)

Dybdeanlegget (7) spennes fast ved hjelp av lå- seskruen (a) på støttehåndtaket (6).

Løsne låseskruen (a) og sett inn dybdeanleg- get (7).

Sett dybdeanlegget (7) på samme nivå som boret.

Trekk dybdeanlegget (7) tilbake et stykke som tilsvarer ønsket boredybde.

Trekk låseskruen (a) forsvarlig til igjen.

Bor så hullet helt til dybdeanlegget (7) berører arbeidsstykket.

5.3 Innsetting av verktøy (fi g. 4)

Rengjør verktøyet før du setter det inn, og smør verktøyskaftet inn med litt fett for bor.

Trekk låsehylsen (2) tilbake og hold den fast.

Kontroller at verktøyet er låst ved å dra i det.

5.4 Uttak av verktøy (fi g. 5)

Trekk låsehylsen (2) tilbake, hold den fast og ta ut verktøyet.

OBS! For å unngå risiko må maskinen bare holdes i de to håndtakene (6 /8)! I motsatt fall er det fare for elektrisk støt dersom man borer gjennom elektriske ledninger!

6.2 Slå på og av (fi g. 1)

Ønsket turtall og slagtall kan forhåndsinnstilles med turtallsregulatoren (5). Drei turtallsregula- toren (5) i PLUSS-retningen for å øke turtallet eller slagtallet. Drei turtallsregulatoren i MINUS- retningen for å redusere turtallet eller slagtallet. Hvilket turtall eller slagtall som er egnet, vil variere alt etter aktuelt materiale og arbeidsforhold.

Når du skal utføre arbeider med meisling, må du trykke inn knappen (E) på dreiebryteren (3) og samtidig vri dreiebryteren (3) til bryter- stilling C.

8. Rengjøring, vedlikehold og

bestilling av reservedeler Trekk alltid ut nettpluggen når det skal utføres rengjøringsarbeider.

Hold sikkerhetsinnretningene, ventilasjonsåp- ningene og motorhuset så fri for støv og smuss som mulig. Gni maskinen ren med en ren klut, eller blås den ren med trykkluft med lavt trykk.

Vi anbefaler å rengjøre maskinen omgående etter bruk.

Rengjør maskinen med jevne mellomrom med en fuktig klut og litt smøresåpe. Ikke bruk rengjørings- eller løsningsmidler. Disse kan angripe delene av kunststoff på maskinen. Pass på at det ikke kan komme vann inn i maskinen. Dersom det trenger vann inn i et elektroverktøy, er det høynet risiko for elekt- risk støt.

Når man bestiller reservedeler, bør følgende opp- lysninger angis:

9. Avfallsbehandling og gjenvinning

Utstyret er pakket inn i emballasje for å forhindre transportskader. Denne emballasjen er et råstoff og kan dermed brukes om igjen, eller den kan føres tilbake til råstoff kretsløpet. Maskinen og tilbehøret består av ulike materialer, f.eks. metall og kunststoff er. Defekte maskiner skal ikke kastes i husholdningsavfallet. Maskinen bør leveres inn til et egnet depot for forskriftsmessig avfallsbe- handling. Spør hos kommuneadministrasjonen, dersom du ikke vet hvor et slikt deponi fi nnes.

Kun for EU-land Ikke kast elektroverktøy i husholdningsavfallet! I henhold til EU-direktiv 2002/96/EF om utbrukt elektro- og elektronisk utstyr og gjennomføring i nasjonal lovgivning må utbrukt elektroverktøy samles inn separat og tilføres miljøvennlig gjenvinning. Recycling-alternativ til oppfordring om returnering: Eieren av elektroutstyret er alternativt forpliktet til å være med og sørge for at utstyret blir tilført en fors- kriftsmessig gjenvinning i stedet for returnering, når vedkommende vil kvitte seg med det. Det gamle utstyret kan i denne forbindelse også leveres til et returdeponi, som gjennomfører en destruksjon i samsvar med gjeldende nasjonale lover om resirkulering og avfall. De tilbehørsdeler og hjelpemidler uten elektobestanddeler som fulgte med utstyret, berøres ikke av dette. Gjentrykk eller annen mangfoldiggjøring av dokumentasjon og ledsagende papirer til produktene, også i utdrag, er bare tillatt når ISC GmbH har gitt sitt uttrykkelige samtykke til dette. Med forbehold om tekniske endringer Anleitung_A_BH_1200_Max_SPK7.indb 123Anleitung_A_BH_1200_Max_SPK7.indb 123 15.03.12 09:4415.03.12 09:44NOR

Garantivilkår Firmaet iSC GmbH eller ansvarlig kjøpesenter for byggeartikler garanterer utbedring av mangler eller utskiftning av maskinen i samsvar med oversikten nedenfor. Lovfestestede garantikrav berøres ikke av dette. Kategori Eksempel Garantiytelse Mangler på materiale eller kon- struksjon 24 måneder Slitedeler* Kullbørster, chuck 6 måneder Forbruksmateriale/ forbruksdeler* Bor, meisel Garanti kun ved øyeblikkelig de- fekt (24 timer etter kjøpet / dato på kjøpskvittering) Manglende deler 5 arbeidsdager

• ikke nødvendigvis inkludert i leveransen! Når det gjelder slitedeler, forbruksmateriale og manglende deler, garanterer fi rmaet iSC GmbH eller ansvarlig kjøpesenter for byggeartikler kun en utbedring av mangelen eller ny leveranse dersom det blir informert om mangelen innen utløpet av 24 timer (forbruksmateriale), 5 arbeidsdager (manglende deler) eller 6 måneder (slitedeler) etter kjøpet, og dersom kjøpet kan dokumenteres med kjøpskvittering. Ved mangler på materiale eller konstruksjon ber vi deg om at du i et tilfeller hvor du reiser krav om ga- rantiytelse, sender inn maskinen sammen med det vedlagte garantikortet for maskinen, og at dette er fullstendig utfylt. Det er i denne forbindelse viktig å gi en nøyaktig beskrivelse av feilen. Svar da på følgende spørsmål:

Virket maskinen noen gang, eller var den defekt helt fra start av?

Ble du oppmerksom på noe spesielt før defekten oppstod (symptom før defekten)?

Garantidokument Kjære kunde! Våre produkter er underlagt streng kvalitetskontroll. Dersom denne maskinen en gang likevel ikke skulle fungere forskriftsmessig, beklager vi dette sterkt og ber deg henvende deg til vår kundeservice, under den adresse som er angitt på dette garantikortet, eller til nærmeste senter for byggeartikler. Følgende vilkår gjelder for å gjøre gjeldende garantikrav:

1. Disse garantivilkårene regulerer tilleggs-garantiytelser. Dine lovfestede krav på garantiytelser berø-

res ikke av denne garantien. Vår garantiytelse er gratis for deg.

2. Garantiytelsen gjelder utelukkende mangler som kan tilbakeføres til material- eller produksjons-

feil, og den er begrenset til å gjelde utbedring av disse manglene eller en utskiftning av maskinen. Vær oppmerksom på at våre maskiner ikke er konstruert for bruk innen næringsliv, håndverk eller industriell bruk. Slik bruk er ikke forskriftsmessig. En garantikontrakt opprettes derfor ikke dersom maskinen brukes i næringslivet, håndverks- eller industribedrifter, eller blir brukt til arbeider som kan likestilles med en slik bruk. I tillegg dekker vår garanti ikke erstatningsytelser for transportskader, skader som skyldes at monteringsveiledningen ikke er blitt fulgt, eller som skyldes ikke-forskrifts- messig installasjon, som skyldes at bruksanvisningen ikke er blitt fulgt (f.eks. ved at maskinen koples til feil nettspenning eller strømtype), som skyldes misbruk eller ikke-forskriftsmessig bruk (f.eks. overbelastning av maskinen eller bruk av ikke godkjente redskaper og tilbehør), som skyldes at vedlikeholds- eller sikkerhetsforskriftene ikke er blitt fulgt, som skyldes at det er trengt uvedkom- mende gjenstander inn i maskinen (f.eks. sand, steiner eller støv), som skyldes bruk av makt eller ytre påvirkning (f.eks. skader på grunn av at maskinen har falt ned), samt som skyldes vanlig, natur- lig slitasje i samsvar med bruken. Dette gjelder spesielt for batterier, men vi gir likevel 12 måneders garanti på disse. Garantikravet tapes dersom det allerede er utført inngrep på maskinen.

3. Garantitiden gjelder i 5 år og begynner å løpe på kjøpsdatoen for maskinen. Garantikrav skal gjøres

gjeldende før utløpet av garantitiden og innen to uker etter at du har oppdaget defekten. Det er ikke mulig å gjøre gjeldende garantikrav etter at garantitiden er utløpt. Reparasjon eller utskiftning av maskinen fører verken til en forlengelse av garantitiden eller til at en ny garantitid begynner å gjelde for maskinen eller eventuelle monterte reservedeler på grunn av denne garantiytelsen. Dette gjelder også ved anvendelse av service på stedet.

4. Vennligst send den defekte maskinen portofritt inn til den adresse som er angitt under, eller henvend

deg til nærmeste senter for byggeartikler, for å gjøre dine garantikrav gjeldende. Legg originalen av kvitteringen for kjøpet, eller et annet datert bilag som dokumenterer kjøpet, ved maskinen. Venn- ligst ta derfor godt vare på kassakvitteringen som dokumentasjon av kjøpet! Gi oss en så nøyaktig beskrivelse som mulig av årsaken til reklamasjonen. Dersom defekten på maskinen dekkes av vår garantiytelse, vil du omgående få i retur en reparert eller en ny maskin. Når det gjelder slitedeler, forbruksdeler og manglende deler, henviser vi til de begrensningene som gjel- der for garantien i henhold til garantivilkårene i denne bruksanvisningen. Anleitung_A_BH_1200_Max_SPK7.indb 125Anleitung_A_BH_1200_Max_SPK7.indb 125 15.03.12 09:4415.03.12 09:44ISL
