HASZNÁLATI ÚTMUTATÓ A-BH 1200 Max Alpha Tools

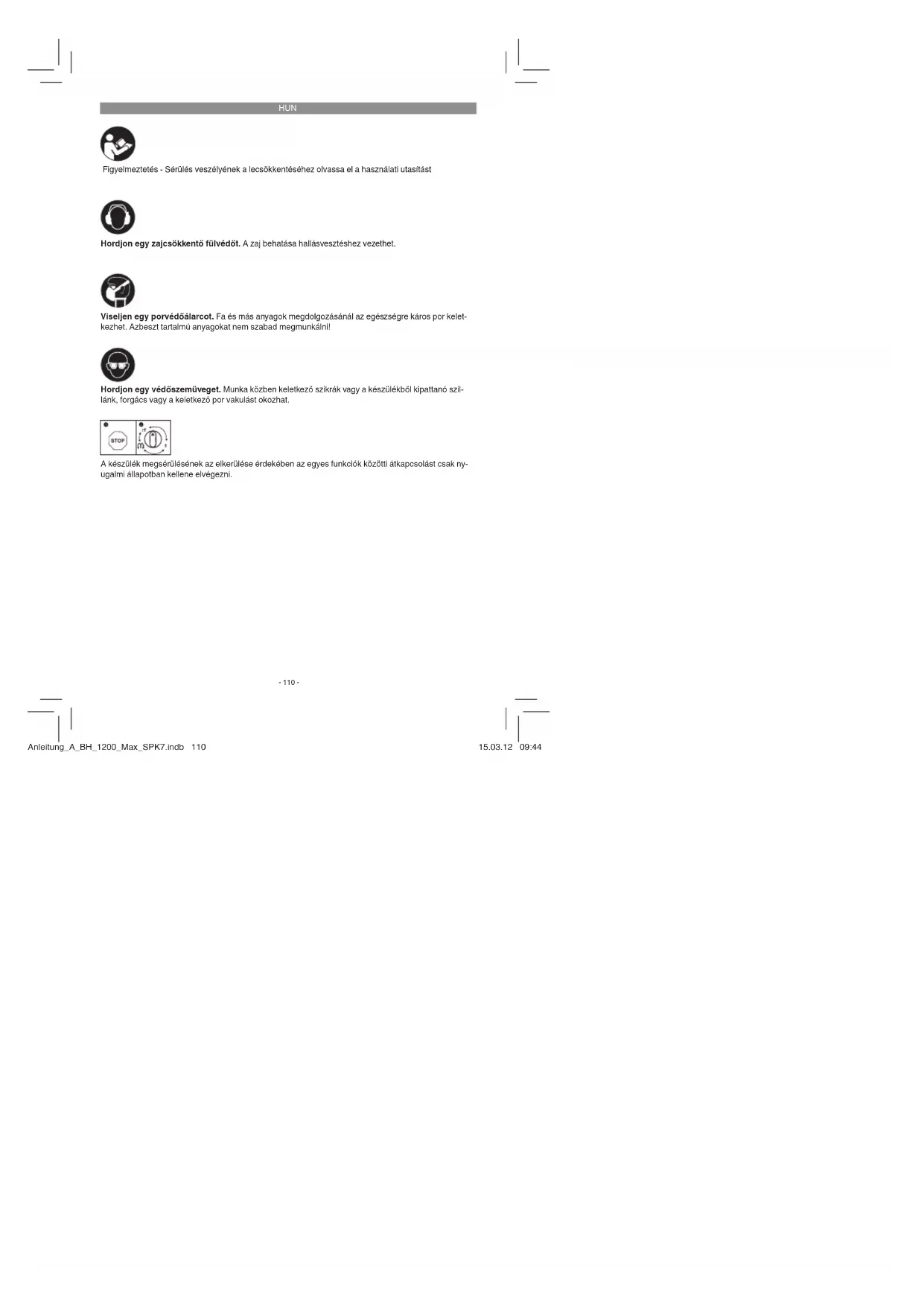

Figyelmeztetés - Sérülés veszélyének a lecsökkentéséhez olvassa el a használati utasítást Hordjon egy zajcsökkentő fülvédőt. A zaj behatása hallásvesztéshez vezethet. Hordjon egy védőszemüveget. Munka közben keletkező szikrák vagy a készülékből kipattanó szil- lánk, forgács vagy a keletkező por vakulást okozhat. Viseljen egy porvédőálarcot. Fa és más anyagok megdolgozásánál az egészségre káros por kelet- kezhet. Azbeszt tartalmú anyagokat nem szabad megmunkálni! A készülék megsérülésének az elkerülése érdekében az egyes funkciók közötti átkapcsolást csak ny- ugalmi állapotban kellene elvégezni. Anleitung_A_BH_1200_Max_SPK7.indb 110Anleitung_A_BH_1200_Max_SPK7.indb 110 15.03.12 09:4415.03.12 09:44HUN

Figyelem! A készülékek használatánál, a sérülések és a károk megakadályozásának az érdekébe be kell tartani egy pár biztonsági intézkedést. Ezért ezt a használati utasítást / biztonsági utasításokat gondosan átolvasni. Őrizze ezeket jól meg, azért hogy mindenkor a rendelkezésére álljanak az információk. Ha más személyeknek adná át a készüléket, akkor kérjük kézbesítse ki vele együtt ezt a használati utasítást / biztonsági utasításokat is. Nem vállalunk felelőséget olyan balesetekért vagy károkért, amelyek ennek az utasításnak és a biztonsági utasításoknak a fi gyelmen kívül ha- gyásából keletkeznek.

1. Biztonsági utasítások

A megfelelő biztonsági utasítások a mellékelt fü- zetecskében találhatóak! Figyelmeztetés! Olvason minden biztonsági utalást és utasí- tást el. A biztonsági utalások és utasítások betartásán belüli mulasztások következménye áramcsapás, tűz és/vagy nehéz sérülések lehet- nek. Őrizze meg a biztonsági utalásokat és utasításokat a jövőre nézve.

2. A készülék leírása és a szállítás

2.1 Készülékleírás (1-es kép)

3. Forgókapcsoló a forgás megállításához

5. Fordulatszámszabályozó

2.2 A szállítás terjedelme

Kérjük ellenőrizze le a leírt szállítási terjedelem alapján a cikk teljességét. Hiányzó részek ese- tén forduljon a cikk vásárlása után legkésőbb 5 munkanapon belül, az érvényes vásárlási bizo- nylat felmutatása melett a szervíz központunkhoz vagy a legközelebbi illetékes barkácsárúházhoz. Kérjük vegye ehhez fi gyelembe az utasítás végén levő garanciahatározatokban foglalt szavatossági teljesítmény táblázatát.

Nyissa ki a csomagolást és vegye ki óvatosan a készüléket a csomagolásból.

Távolítsa el a csomagolási anyagot valamint a csomagolási- / és szállítási biztosítékot (ha létezik).

Ellenőrizze le, hogy teljes a szállítás terjedel- me.

Ellenőrizze le a készüléket és a tartozékrés- zeket szállítási károkra.

Ha lehetséges, akkor őrizze meg a csomago- lást a garanciaidő lejáratának a végéig. Figyelem! A készülék és a csomagolási anyag nem gyerekjáték! Nem szabad a gyerekeknek a műanyagtasakokkal, foliákkal és aprórészek- kel játszaniuk! Fennáll a lenyelés és a meg- fulladás veszélye!

Porfelfogó-berendezés

Eredeti használati utasítás

Biztonsági utasítások

3. Rendeltetésszerűi használat

A készülék a megfelelő fúró vagy véső használata melett betonba, kőzetbe és téglába történő ka- lapácsfúrásra lett meghatározva. A készüléket csak rendeltetése szerint szabad használni. Ezt túlhaladó bármilyen használat, nem számít rendeltetésszerűnek. Ebből adódó bármilyen kárért vagy bármilyen fajta sérülésért a használó ill. a kezelő felelős és nem a gyártó. Kérjük vegye fi gyelembe, hogy a készülékeink rendeltetésük szerint nem az ipari, kézműipari vagy gyári használatra lettek konstruálva. Nem vállalunk szavatosságot, ha a készülék ipari, kézműipari vagy gyári üzemek területén valamint egyenértékű tevékenységek területén van hasz- nálva. Anleitung_A_BH_1200_Max_SPK7.indb 111Anleitung_A_BH_1200_Max_SPK7.indb 111 15.03.12 09:4415.03.12 09:44HUN

Hálózati feszültség: ....................... 230 V ~ 50 Hz Teljesítményfelvétel: ................................ 1200 W Üresjáratú-fordulatszám: ............. 300 -600 perc

Ütésszám: ...............................1950 - 3900 perc

Fúrásteljesítmény beton/kő (max.): .......... 40 mm Védőosztály: ................................................II /

Súly: ...........................................................7,3 kg Zaj és vibrálás A zaj és a vibrálási értékek az EN 60745 szerint lettek mérve. Hangnyomásmérték L

.......................................3 dB Hangteljesítménymérték L

......................................3 dB A fúrókalapács, a 2000/14/EC_2005/88/EC irány- vonal 3. cikkének megfelelően, nem lett a szabad- ban történő használatra előrelátva. Hordjon egy zajcsökkentő fülvédőt. A zaj befolyása hallásvesztességhez vezethet. Rezgésösszértékek (három irány vektorösszege) az EN 60745 szerint lettek meghatározva. Ütvefúrni betonba Rezgésemisszióérték a

Vésni Rezgésemisszióérték a

Figyelmeztetés! A megadott rezgésemisszióérték egy normált ellenőrzési folyamat szerint lett mérve és az elektromos szerszám használatának a fajtájától és módjától függően, megváltozhat és kivételes esetekben lehet a megadott érték felett. A megadott rezgésemisszióértéket fel lehet has- ználni az elektromosszerszámok egymással való összehasonlításhoz. A megadott rezgésemisszióértéket a befolyásolás bevezető felbecsülésére is fel lehet használni. Csökkentse le a zajkibocsátást és a vibrálást egy minimumra!

Csak kifogástalan készülékeket használni.

A készüléket rendszeresen karbantartani és megtisztítani.

Illessze a munkamódját a készülékhez.

Ne terhelje túl a készüléket.

Hagyja adott esetben leellenőrizni a készü- léket.

Kapcsolja ki a készüléket, ha nem használja.

Hordjon kesztyűket. Fennmaradt rizikók Akkor is ha előírás szerint kezeli az elektro- mos szerszámot, mégis maradnak fennma- radó rizikók. Ennek az elektromos szerszám- nak az építésmódjával és kivitelézésével kapcsolatban a következő veszélyek léphet- nek fel:

1. Tüdőkárok, ha nem visel megfelelő

2. Hallás károsodás, ha nem visel megfelelő

zajcsökkentő fülvédőt.

3. Egészségi károk, amelyek a kéz-kar-

rezgésekből adódnak, ha a készülék hossz- abb ideig használva lesz, vagy ha nem lesz szabályszerűen vezetve és karbantartva.

5. Beüzemeltetés előtt

Győződjön meg a rákapcsolás előtt arról, hogy a típustáblán megadott adatok megegyeznek a hálózati adatokkal. Húzza mindig ki a hálózati csatlakozót, mielőtt beállításokat végezne el a készüléken. Egy vezetékkeresővel lellenőrizni a bevetés helyét rejtett villamos vezetékekre, gáz- és vízc- sövekre.

5.1 Pótfogantyú (2-es ábra – poz. 6)

A fúrókalapácsot biztonsági okokból csak a pótfogantyúval használni. A fúrókalapács használatának az ideje alatt a pótfogantyú (6) kiegészítő tartást nyújt. Biztonsági okokból nem szabad a készüléket pótfogantyú (6) nélkül használni. A pótfogantyú (6) beszorí- tás által lesz a fúrókalapácsra felerősítve. A fogantyúnak (a fogantyútól nézve) az óramutató járásával ellenkező irányába való elfordítása kie- reszti a beszorítást. A fogantyúnak az óramutató forgási irányába való elfordítása feszesre húzza a szorítást. Elősször megereszteni a pótfogantyú Anleitung_A_BH_1200_Max_SPK7.indb 112Anleitung_A_BH_1200_Max_SPK7.indb 112 15.03.12 09:4415.03.12 09:44HUN

szorítását. Azután el tudja fordítani a pótfogantyút (6) az Ön számára legkényelmesebb munkahely- zetbe. Most a pótfogantyút az ellenkező forgásirá- nyba ismét addig becsavarni, amig a pótfogantyú feszesen nem ül.

5.2 Mélységütköző (3-as ábra – poz. 7)

A mélységütköző (7) a pótfogantyún (6) levő rögzítőcsavarral (a) lesz szorítás által tartva.

Eressze meg a rögzítőcsavart (a) és tegye be a mélységütközőt (7).

Hozza a mélységütközőt (7) a fúróval egys- zintbe.

Húzza a kívánt fúrásmélységre vissza a mélységütközőt (7).

Húzza ismét feszere a rögzítőcsavart (a).

Most addig fúrni a lyukat, amig a mélységütköző (7) a munkadarabot meg nem érinti.

5.3 A szerszám betétele (4-es ábra)

Betétel előtt megtisztítani a szerszámot és fúrózsírral enyhén bekenyni a szerszám- szárat.

Hátrahúzni a reteszelőhüvelyt (2) és tartani.

A pormentes szerszámot csavarva ütközésig betolni a szerszámbefogadóba. A szerszám önmagától bereteszel.

Húzás által leellenőrizni a szerszám beretes- zelését.

5.4 A szerszám kivétele (5-ös ábra)

Hátrahúzni a reteszelőhüvelyt (2), tartani és ki- venni a szerszámot.

5.5 Porfelfogó-berendezés (6-os ábra)

Merőlegesen fej feletti fúrási munkálatoknál, rá- dugni a porfelfogó-berendezést (a) a fúróra.

Figyelem! Egy veszélyeztetés elkerüléséhez, a gépet csak a két fogantyúnál (6/8) fogva szabad tar- tani! Különben áramcsapás veszélye állhat fenn a vezetékek megfúrásánál!

6.1 Üzemkijelző (1-es ábra / poz. 9)

Bedugott hálózati csatlakozónál világít az üzemkijelző (9).

6.2 Be- kikapcsolni (1-es ábra)

Bekapcsolni: Nyomni az üzemkapcsolót (4) Kikapcsolni: Elengedni az üzemkapcsolót (4).

6.3 Fordulatszámszabályozó (1-es ábra /

poz. 5) A fordulatszámszabályozóval (5) lehet a kívánt fordulatszámot ill. ütésszámot előzetesen beállíta- ni. A fordulatszám ill. ütésszám növeléséhez csavarja a fordulatszámszabályozót (5) a PLUS- irányba, a fordulatszám ill. ütésszám lecsökkenté- séhez csavarja a fordulatszámszabályozót a MI- NUS-irányba. A megfelelő fordulat- ill. ütésszám az egyes munkaanyagtól és a munkafeltételektől függ.

6.4 Forgásstop (7-es ábra)

Ütvefúráshoz a forgókapcsolón (3) megnyom- ni a gombot (E) és egyidejűlegesen az A kap- csolóállásba elfordítani a forgókapcsolót (3).

Véső munkálatokhoz a forgókapcsolón (3) megnyomni a gombot (E) és egyidejűlegesen a B kapcsolóállásba elfordítani a forgókapc- solót (3). A B állásban nincs arretálva a véső.

Véső munkálatokhoz a forgókapcsolón (3) megnyomni a gombot (E) és egyidejűlegesen a C kapcsolóállásba elfordítani a forgókapc- solót (3). A C állásban arretálva a véső. Figyelem! A kalapácsfuráshoz csak egy kevés rányomóerőre van szükség. Túl magas rányomás csak szükségtelenül megterheli a motort. Rends- zeresen leellenőrizni a fúrót. Tompa fúrókat utáné- lezni vagy kicserélni.

7. A hálózati csatlakozásvezeték

kicserélése Ha ennek a készüléknek a hálózatra csatla- koztató vezetéke megsérült, akkor ezt a gyártó vagy annak a vevőszolgáltatása, vagy egy hason- lóan szakképzett személy által ki kell cseréltetni, azért hogy elkerülje a veszélyeztetéseket. Anleitung_A_BH_1200_Max_SPK7.indb 113Anleitung_A_BH_1200_Max_SPK7.indb 113 15.03.12 09:4415.03.12 09:44HUN

8. Tisztítás, karbantartás és

pótalkatrészmegrendelés Tisztítási munkák előtt húzza ki a hálózati csatla- kozót.

Tartsa a védőberendezéseket, szellőztető réseket és a gépházat annyira por- és piszok- mentesen, amennyire csak lehet. Dörzsölje le a készüléket egy tiszta posztóval vagy pedig fújja ki alacsony nyomás alatt sűrített levegővel.

Ajánljuk, hogy minden használat után azonnal kitisztítsa a készüléket.

A készüléket rendszeresen egy nedves posztóval és egy kevés kenőszappannal megtisztítani. Ne használjon tisztító vagy oldó szereket; ezek megtámadhatják a készülék műanyagrészeit. Ügyeljen arra, hogy ne kerül- jön víz a készülék belsejébe. A víz elektromos készülékbe való behatolása megnöveli az áramcsapás veszélyét.

Túlságos szikraképződés esetén, ellenőriztesse le a szénkeféket egy villamossági szakember által. Figyelem! A szénkeféket csak egy villamos- sági szakember cserélheti ki.

A készülék belsejében nem található további karbantartandó rész.

8.4 A pótalkatrész megrendelése:

Pótalkatrész megrendésénél a következő adato- kat kellene megadni:

A készülék cikk-számát

A készülék ident- számát

A szükséges pótalkatrész pótalkatrész számát Aktuális árak és inforációk a www.isc-gmbh.info alatt találhatóak.

újrahasznosítás A szállítási károk megakadályozásához a készü- lék egy csomagolásban található. Ez a csoma- golás nyersanyag és ezáltal ismét felhasználható vagy pedig visszavezethető a nyersanyagi körforgáshoz. A készülék és annak a tartozé- kai különböző anyagokból állnak, mint például fémből és műanyagokból. Defektes készülékek nem tartoznak a házi hulladékok közé. Szakszerű megsemmisítéshez le kellene adni a készüléket egy megfelelő gyűjtőhelyen. Ha nem ismer gyűjtőhelyeket, akkor érdeklődjön ütánna a köz- ségi önkormányzatnál.

A készüléket és a készülék tartozékait egy sötét, száraz és fagymentes valamint gyerekek számára nem hozzáférhető helyen tárolni. Az optimális tárolási hőmérséklet 5 és 30 °C között van. Az elektromos szerszámot az eredeti csomagolás- ban őrizni. Anleitung_A_BH_1200_Max_SPK7.indb 114Anleitung_A_BH_1200_Max_SPK7.indb 114 15.03.12 09:4415.03.12 09:44HUN

Csak az EU-országoknak Ne dobja az elektromos szerszámokat a háztartási hulladék közé! Az elektromos és elektronikus-öregkészülékek 2002/96/EG európai irányvonala és anemzeti jogba való átvétele szerint az elhasznált elektromos szerszámokat szétválasztva kell összegyüjteni és vissza kell vezetni egy környezetvédelemnek megfelelő újrafelhasználáshoz. Recycling-alternatívák a visszaküldési felszólításhoz: Az elektromos készülék tulajdonosa, a tulajdon feladása esetében köteles a visszaküldés helyett alter- nativ a szakszerű értékesítéssel kapcsolatban összedolgozni. Az öreg készüléket ehhez egy visszavevő helynek is át lehet hagyni, amely elvégzi a nemzeti körforgásipari- és hulladéktörvények értelmében levő megsemmisítést. Ez nem érrinti az öreg készülékek mellékelt elektromos alkotórészek nélküli tarto- zékait és segítőeszközeit A termékek dokumentációjának és a kisérőpapírjainak az utánnyomtatása vagy egyébb sokszorosítása, kivonatosan is csak az iSC GmbH kihangsúlyozott beleegyezésével engedélyezett. Technikai változtatások jogát fenntartva Anleitung_A_BH_1200_Max_SPK7.indb 115Anleitung_A_BH_1200_Max_SPK7.indb 115 15.03.12 09:4415.03.12 09:44HUN

Garanciahatározatok Az iSC GmbH ill. az illetékes barkácsárúház garantálja a hiba elhárítását ill. a készülék kicserélését a lenti áttekintésnek megfelelően, ez nem érinti a törvény általi szavatossági igényeket. Kategória Példa Garanciateljesítmény Hiányok az anyagon vagy a szerkeztésen 24 hónap Gyorsan kopó részek* Szénkefék, fúrótokmány 6 hónap Fogyóeszköz/ fogyórészek* Fúró, véső Garancia csak azonnali defekt esetén (24 órán belül a vásárlás után / vásárlati nyugtadátum) Hiányzó részek 5 munkanap

• nincs okvetlenül a szállítás terjedelmében! A gyorsan kopó részekkel, fogyóeszközökkel és a hiányzó részekkel kapcsolatban az iSC GmbH ill. Az illetékes barkácsárúház csak akkor ganatálja az 5 munkanapon belüli hibaelhárítást ill. Utánszállítást, ha a hiány 24 órán (fogyóeszközök), 5 munkanapon (hiányzó részek) vagy 6 hónapon (gyorsan kopó rés- zek) belül a vásárlás után jelentve lesznek és a vásárlás időpontja a vásárlási nyugta által igazolva lesz. Anyagi vagy szerkeztési hibánál, garanciaesetben kérjük a készüléket a mellékelt garanciakártyával együtt és teljesen kitöltve benyújtani. Ennél fontos megadni egy pontos hibaleírást. Ehhez kérjük a következő kérdéseket megválaszolni:

Működött már egyszer a készülék, vagy elejétől kezdve már defekt volt?

Feltünt Önnek a defekt fellépése előtt valami a készüléken (tünet a defekt előtt)?

Az Ön véleménye szerint mi a készülék hibás működése (főtünet)? Írja le ezt a hibás működést. Anleitung_A_BH_1200_Max_SPK7.indb 116Anleitung_A_BH_1200_Max_SPK7.indb 116 15.03.12 09:4415.03.12 09:44HUN

Garanciaokmány Tisztelt Vevő, termékeink szigorú minõségi ellenõrzés alá vannak vetve. Ha ez a készülék mégis egyszer nem működne kifogástalanul, akkor azt nagyon sajnáljuk és kérjük Önt forduljon ebben a garanciakártyában megadott cím alatt található szervízszolgáltatásunkhoz, vagy a legközelebbi illetékes barkács üzlethez. A garanciaigény érvényesítésével kapcsolatban a következõ érvényes:

1. Ezek a garanciafeltételek szabályozzák a kiegészítő garanciateljesítményeket. A jogi szavatossági

igények, ez a garnacia által nincsennek érintve. A garanciateljesítményünk az Ön számára ingye- nes.

2. A garancaitelyesítmény csak kizárólagosan olyan hibákra terjed ki, amelyek anyag- vagy gyártási

hibákra visszavezethetőek és ezeknek a hibáknak a kiküszöbölésére ill. a készülék kicserélé- sére van korlátozva. Kérjük vegye fi gyelembe, hogy a készülékeink a meghatározásuk szerint nem kisipari, kézműipari vagy ipari üzemek területén történő bevetésre lettek tervezve. Ezért a garanciaszerződés nem jön létre, ha a készülék kisipari, kézműipari vagy ipari üzemek területén valamint egyenértékű tevékenységek területén van használva. Továbbá a következő kárpótlási tel- jesítmények mint a szállítási károkért, károkért amelyek az összeszerelési utasítás fi gyelmen kívül hagyása vagy amelyek a nem szakszerű felszerelés, a használati utasítás fi gyelmen kívül hagyása (mint például egy rossz hálózati feszültségre vagy áramfajtára való rákapcsolás), visszaélésszerű vagy nem szakszerű használatok (mint például a készülék túlterhelése vagy nem engedélyezett be- tétszerszámok vagy tartozékok), a karbantartási és biztonsági határozatok fi gyelmen kívül hatása, idegen testek behatolása a készülékbe (mint például homok, kövek vagy por) erőszakbehatolás vagy idegen behatások (mint például leejtés általi károk) úgymint a használat általi, szokásos kopá- sok által keletkező károk ki vannak zárva. Ez különösen azokra az akkukra érvényes, amelyekre még egy 12 hónapos garanciaidőt nyújtunk. A készüléken történő előzetes belenyúlás esetén elveszítődik a garanciajogosultság.

3. A garanciaidő érvényessége 5 év és a készülék vásárlási időpontjával kezdődik. A garanciaigények

a garanciaidő lejárása előtt, két héten belűl érvényesíteni kell, miután felismerte a hibát. A garanci- ajog érvényesítése a garancia idő lejárása után ki van zárva. A készülék kicserélése vagy megja- vítása nem vezet a garancia időtartamának a meghosszabításához se nem vezet ez a teljesítmény a készülék vagy az esetleg beépített pótalkatrészek egy új garanciaidőtartamhoz. Ez egy helyszíni szervíz esetében is érvényes.

4. A garanciajog érvényesítéséhez kérjük küldje a defekt készüléket bérmentesen a lent megadott

címre. Mellélkelje a vásárlási nyugtát erdetiben vagy egyébb módon levő bizonylatot a vásárlás keltéről. Kérjük őrizze ezért jól meg a pénztári cédulát mind bizonyítékot! Kérjük írja le lehetőleg pontosan a reklamáció okát. Ha a defekt a garnciateljesítményünk keretén belül van, akkor kap azonnal egy megjavított vagy egy új készüléket vissza. A gyorsan kopó /fogyasztó és hiányzó részekkel kapcsolatban utalunk, ennek a használati utasításnak a garanciarendeltetései szerinti korlátolt garanciára. Anleitung_A_BH_1200_Max_SPK7.indb 117Anleitung_A_BH_1200_Max_SPK7.indb 117 15.03.12 09:4415.03.12 09:44NOR
