KASUTUSJUHEND A-BH 1200 Max Alpha Tools

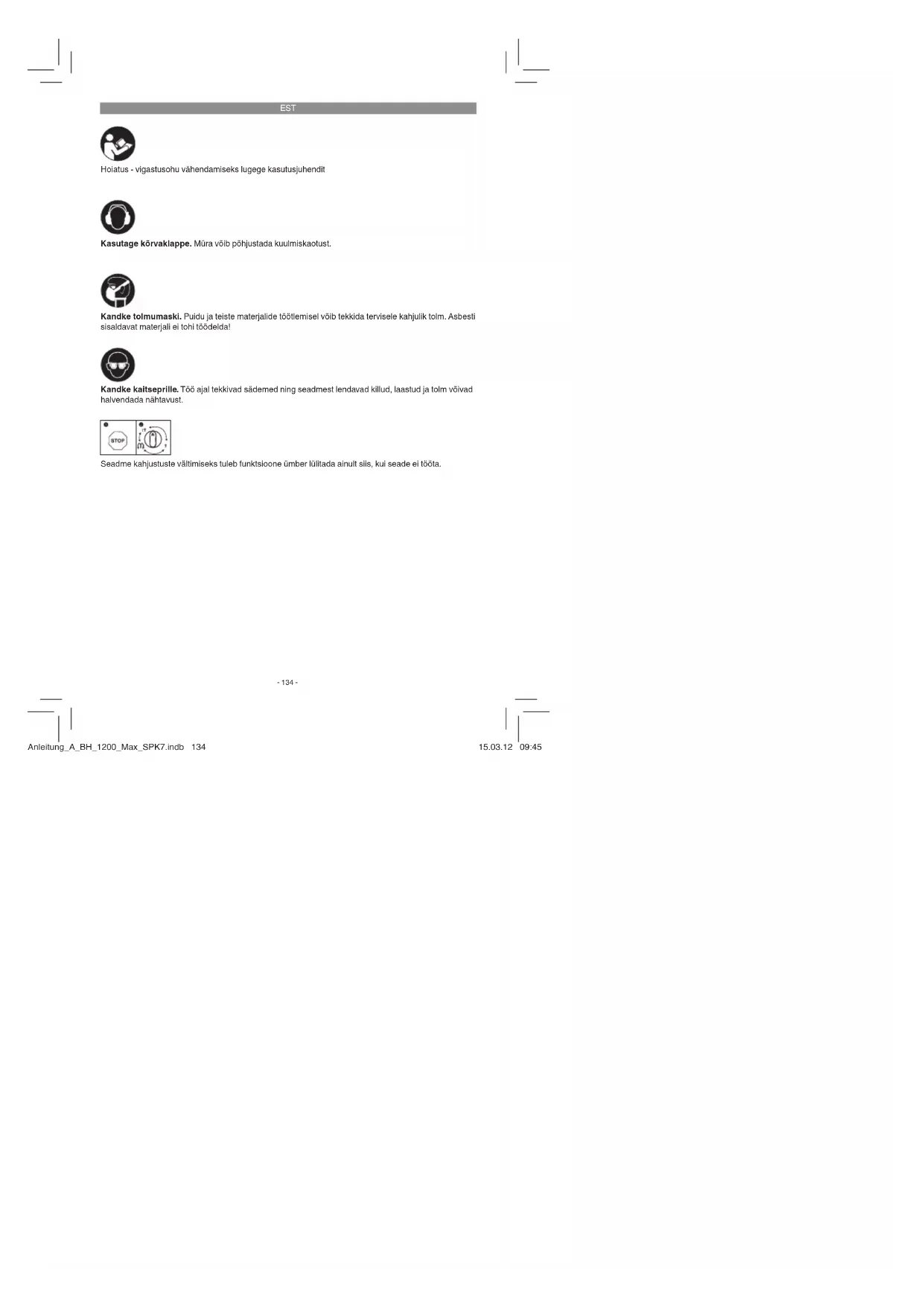

Hoiatus - vigastusohu vähendamiseks lugege kasutusjuhendit

Kasutage kõrvaklappe. Mûra võib põhjustada kuulmiskaotust.

Kandke tolmumaski. Puidu ja teiste materjalide töötlernisel vöib tekkida tervisele kahjulik tolm. Asbesti sisaldavat materjali ei tohi töödelda!

Kandke kaitseprille. Töö ajal tekkivad sädemed ning seadmest lendavad killud, laastud ja tolm vöivad halvendada nähtavust.

Seadme kahjustuste vältimiseks tuleb funktsioone ümber lülitada ainult siis, kui seade ei tööta.

-134-

Anleitung A BH 1200 Max SPK7.indb 134

15.03.12 09:45

EST

Tähelepanu!

Vigastuste ja kahjustuste vältimiseks tuleb seadme kasutamisel võtta tarvitusele mõningad ohutusabinõud. Seepårast lugege kasutusjuhend / ohutusjuhised hoolikalt läbi. Hoidke need korralikult alles, et informatsioon oleks teil igal hetkel käeulatuses. Kui peaksite seadme teisele isikule edasi andma, siis andke talle ka kasutusjuhend / ohutusjuhised. Me ei võta endale vastustust önnetuste või kahjude eest, mis tekivad käesoleva juhendi ja ohutusjuhiste mittejärgimisel.

1. Ohutusjuhised

Vastavad ohutuseeskirjad leiate kaasasolevast brošūūrist.

Hoiatus!

Lugege kõiki ohutusjuhiseid ja juhendeid. Ohutusjuhiste ja juhendite eiramine võib põhjustada elektrilöögi, põletuse ja/või raskeid vigastusi. Hoidke kõik ohutusjuhised ja juhendid alles.

2. Seadme kirjeldus ja tarnekomplekt

2.1 Seadme kirjeldus (joonis 1)

1. Tolmukaitse

2. Lukustushülss

3. Pöördlüliti pöörlemise peatamiseks

4. Toitelüliti

5. Pöörlemissageduse regulaator

6. Lisakäepide

7. Süqavuspiirik

8. Käepide

9. Tööoleku märgutuli

2.2 Tarnekomplekt

Kontrollige loendi alusel, kas tarnekomplektis on kölk vajalkud osad. Juhul, kui möni osa on puudu, põörduge hiljemalt 5 tööpäeva jooksul pärast kauba ostmist mele teeninduskeskusesse või lähimasse pädevasse ehitusmaterjalide kauplusse ning esitage kehtiv ostukviltung. Järgige silinkohai juhendi lõpus esitatud garantiltingimustes olevat garantiitabelit.

• Avage pakend ja võtke seade ettevaatlikult välja.
- Eemaldage pakkematerjal ning pakke- ja transporditoed (kui on olemas).
• Kontrollige, kas tarnekomplekt on terviklik.
- Kontrollige, ega seadmel ja tarvikutel pole transpordikahjustusi.
- Hoidke pakend võimalusel kuni garantiiaja lõpuni alles.

Tähelepanu!

Seade ja pakkematerjal ei ole laste mänguas-jad! Lapsed ei tohi kilekottide, fooliumi ja pisidetailidega mängida! Oht alla neelata ja lämbuda!

• Lööktrell
  • Lisakäepide
  • Sügavuspiirik
  • Tolmukogumisseade
  • Puur 22 mm
  • Terava otsaga meisel
  Lapikmeisel
  • Määrdemahuti
  • Originaalkasutusjuhend
  • Ohutusjuhised

3. Sihlpärane kasutamine

Seade on mõeldud betooni kivi ja telliskivide lõökpuurimiseks ning meislitoõdeks, kasutades vastavaid puure või meisleid.

Masinat võib kasutada ainult sihipärasel otstarbel. Igasugune teisel otstarbel kasutamine ei ole sihipärane. Köigi sellest tulenevate kahjude või vigastusle eest vastutab kasutaja/käitaja ja mitte tootja.

Võtke palun arvesse, et meie seadmed ei ole konstrueeritud ettevõtluses, käsitöönduses ega tööstuses kasutamise otstarbel. Me ei anna mingit garantiid, kui seadet kasutatakse ettevõtluses, käsitöönduses või tööstuses jt sarnastel tegevusaladel.

EST

4. Tehnilised andmed

Vörgupinge: 230 V \~ 50 Hz

Võimsus: 1200 W

Koormuseta põörlemissagedus: .... 300-600 min ^1

Löökide arv: 1950-3900 min ^1

Trelli võimsus betooni v kivi puhul (maksimum): ..

40 mm

Ohutuskategooria: ...... II □

Kaal: 7,3 kg

Müra ja vibratsioon

Müra- ja vibratslooniväärtused tehti kindlaks standardi EN 60745 järgi.

Helirōhu tase L _pA ......92,2 dB(A)

Hälbepiir K _pA 3 dB

Müratase L _IIA 103,2 dB(A)

Hälbepilir K _n ......3 dB

Vastavalt direktiivi 2000/14/EÜ_2005/88/EÜ ar- tiklile 3 ei ole puurvasar ette nähtud välistingimus- tes kasutamiseks.

Kasutage körvaklappe.

Müra vöib pöhjustada kuulmiskaotust.

Võnke koguväärtused (kolme suuna vektorsumma) on kindlaks määratud standardi EN 60745 järgi.

Löökpuurimine betoonis

Vöngete emissiooniväärtus a_n=11,823 m/s^2

Värisemine K = 1,5 m/s²

Meiseldamine

Vöngete emissiooniväärtus a _c = 9,602 m/s ^2

Värisemine K = 1,5 m/s²

Hoiatus!

Esitatud võngete emissiooniväärtus on mõõdetud standarditud testimismeetodi järgi ning võib muutuda sõltuvalt elektritööriista kasutamise liigist ja viisist ning olla erandjuhtudel esitalud väärlusest suurem.

Esitatud võngete emissiooniväärtust võib kasutada võrdluseks mõne teise elektritöörlista võngete emissiooniväärtusega.

Esitatud võngete emissiooniväärtust võlb kasutada ka kahjustuste esialgseks hindamiseks.

Piirake müra teket ja vibratsiooni miinimumini!

• Kasutage ainult täiesti korras seadmeid.

• Hooldage ja puhastage seadet korrapäraselt.

• Kohandage oma tõõmeetodid seadmega.

• Arge koormake seadet üle.

• Laske seadet vajaduse korral kontrollida.

• Lūlitage seade välja, kui seda ei kasutata.

• Kandkekindaid.

Jääkriskid

Ka siis, kui te kasutate elektritööriista eeskirjadekohaselt, jääb jääkriskide oht alati püsi-ma. Esineda vöivad järgmised elektritööriista konstruktsioonist ja mudelist tulenevad obud

1. Konsukabiustused jubul, kui ei kanta sobivat

2. Ropsukanjustused jundul, Kur el Kanta sobivat tolmukaitsemaski.

3. Kuulmiskahjustused juhul, kui ei kanta sobivat kuulmiskaitset.

4. Tervisekahjustused, mis tulenevad käte vibreerimisest juhul, kui seadet kasutatakse pikema aja jooksul või seda ei kasutata ega hooldata nõuetele vastavalt.

5. Enne kasutuselevõttu

Enne ühendamist veenduge, et tüübisildil toodud andmed vastaksid toiteandmetele.

Enne seadme reguleerimist tömmake toite-pistik alati pistikupesast välja.

Kontrollige juhtmete otsimise seadmega üle, ega töökohas ei ole varjatud elektrijuhtmeid, gaasi- ja veetorusid.

5.1 Lisakäepide (joonis 2/6)

Ohuluse tagamiseks kasutage puurvasarat ainult koos lisakäepidemega.

Lisakäepide (6) pakub puurvasara kasutamisel lisatuge. Ohutuse tagamiseks ei tohi soadet kasutada ilma lisakäepidemase (6). Lisakäepide (6) kinnitatakse puurvasara külge fi ksaatoriga. Käepideme põõramisel vastupäeva (käepideme poolt vaadatuna) avaneb fi ksaator. Käepideme põõramisel päripäeva kinnitub fi ksaator. Vabastage kölgepealt lisakäepideme fi ksaator. Seejärel saate põõrata lisakäepideme (6) teie jaoks meeldivaimasse asendisse. Seejärel keerake lisakäepide vastupidisse suunas kinni tagasi, kuni lisakäepide on kindlalt kohal.

EST

5.2 Sügavuspiirik (joonis 3/7)

Sügavuspiirikut (7) hoitakse stoppkruviga (a) lisa-käepidemel (6) fi ksaatori abil.

• Vabastage stoppkruvi (a) ja paigaldage süga-vuspiirik (7).
• Seadke sügavuspiirik (7) puuriga samale tasapinnale.
• Tõmmake sügavuspiirik (7) soovitud puuri-missügavuse võrra tagasi.
  • Keerake kinnituskruvi (a) uuesti kinni.
• Seejärel puurige auk, kuni sügavusplirik (7) töödeldavat detaili puudutab.

5.3 Tööriista paigaldamine (joonis 4)

• Puhastage tööriist enne töösse võtmist ja määrige võll kergelt masinamäärdega.
• Keerake lukustushülss (2) tagasi ja hoidke kinni.
• Lükake tolmust puhastatud tööriist keerates tööriistaotsikule kuni määrajani. Tööriist lukustub iseenesest.
• Kontrollige lukustust tööriista tömmates.

5.4 Tööriista väljavõtmine (joonis 5)

Keerake lukustushülss (2) tagasi, holdke kinni ja võtke tööriist välja.

5.5 Tolmukogumisseade (joonis 6)

Enne lõökpuurimist üleval pea kohal lükake tolmukogumisdetail (a) üle puuri.

6. Käitamine

Tähelepanu!

Ohu vältimiseks tohib masinat hoida ainult mölemast käepidemest (6 /8)! Vastasel juhul vöib juhtmete pihta puurimisel ähvardada elektrilöök!

6.1 Tööoleku märgutuli (joonis 1/9)

Kui toitepistik on ühendatud, süttib tööoleku märgutuli (9).

6.2 Sisse- ja väljalülitamine (joonis 1)

Sisselülitamine:

Vajutage käivituslülitiit (4)

Väljalülitamine:

Vabastage käivituslüliti (4).

6.3 Pöörlemissageduse regulaator (joonis 1/5)

Pöörlemissageduse regulaatoriga saab määrala soovitud pöörlemis- v lõogisageduse. Pöörlemis- v lõogisageduse suurendamiseks keerake pöörlemis- v lõogisageduse regulaatorit (5) suunas "PLUS", pöörlemis- v lõogisageduse vähendamiseks keerake regulaatorit suunas "MINUS". Sobiv pöörlemis- v lõogisagedus sõltub vastavast materjalist ja tööttingimustest.

6.4 Pöörlemise peatamine (Joonlsed 7)

• Löökpuurimiseks vajutage nupule (E) pöördlülitiil (3) ja samal ajal pöörake pöördlüliti (3) asendisse A.
• Meislitõõdeks vajutage nupule (E) põördlülitil (3) ja samal ajal põörake põördlüliti (3) asendisse B. Asendis B. ei ole maisel lukustatud.
  • Meislitöödeks vajutage nupule (E) pöördlülitil (3) ja samal ajal pöörake pöördlüliti (3) asendisse C. Asendls C el ole meisel lukustatud.

Tähelepanu!

Puurvasaraga puurimiseks vajate ainult vähest surumisjõudu. Liiga tugev surumisjõud koormab ilmaasjata mootorit. Kontrollige puuri regulaarselt. Lihvige nürid puurid või asendage need.

7. Toitejuhtme vahetamine

Kui kāesoleva seadme toitejuhe on kahjustatud, tuleb see ohtude vältimiseks lasta tootjal või teda esindaval klienditeenindusel või sarnase kvalifi ka- tsiooniga isikul vahetada.

EST

8. Puhastus, hooldus ja varuosade tellimine

Lahutage seade enne puhastustöid vooluvõrgust.

8.1 Puhastamine

• Hoidke kaitseseadised, öhupilud ja mootori- kestad võimalikult tolmu- ja mustusevabad. Höõruge seade puhta rätikuga puhtaks või puhastage surüõhuga madajal survel.
• Soovitame puhastada seadet otsekohe pärast iqa kasutamist.
• Puhastage seadet regulaarselt niiske rätikuga ja vähese koguse vedelseebiga. Årge kasutage puhastusvahendeid või lahusteid; need võivad kahjustada seadme plastdetaile. Arvestage sellega, et seadme sisemusse ei tohi vett sattuda. Vee tunglmine elektriseadmesse suurendab elektrilöögi saamise ohtu.

8.2 Süsiharjad

Ülemäärase sädeluse korral laske kvalifi tseeritud elektrikul süsiharju kontrollida. Tähelepanu! Süsiharju tohib vahetada ainult kvalifi tseeritud elektrik.

8.3 Hooldus

Seadme sisemuses ei asu muid hooldust vajavaid osi.

8.4 Varuosade tellimine

Varuosade tellimisel on vajalikud järgmised andmed:

• Seadmetüüp
• Seadmeartiklinumber
  • Seadmeidentifitseerimisnumber
  • Vajamineva varuosa varuosanumber Kehtivad hinnad ja info leiate aadressilt www.isc-gmbh.info.

9. Jäätmekäitlus ja taaskasutus

Transpordikahjustuste vältimiseks on seade pakendls. See pakend on toormaterjal ja seega taaskasutatav ning seile saab toorainetöötlüsse tagasi toimetada. Seade ja selle tarvikud koosnevad mitmesuguslest materjalidest nagu nt metall ja plast. Katkised seadmed ei kuulu olmeprügi hulka. Asjatundlikuks käitlemiseks tuleks seade anda ära vastavasse kogumiskohta. Kui Te ei tea ühtki kogumiskohta, siis küsige teavet kohalikust omalaviltsusest.

10. Hoiustamine

Holdke seadet ja selle lisatarvikuid pimedas, kuivas ja külmakindlas ning lastele ligipääsmatus kohas. Optimaalne laotemperatuur on vahemikus 5 kuni 30°C. Hoidke elektritööriista originaalpakendis.

-138-

Anleitung A BH 1200 Max SPK7.indb 138

15.03.12 09:45

EST

Ainult Euroopa Liidu riikidele

Ärge visake elektrilisi tööristu olmeprügi hulka!

Euroopa Liidu direktiiviga 2002/96/EÜ elektri- ja elektroonikaseadmete jäätmete kohta ja siseriiklikele kohaldamistele tuleb kasutatud elektrilised tööristad koguda kokku eraldi ja leida neile keskkonnasäästlik taaskasutus.

Taaskasutusalternatiiv tagasisaatmisnõudele:

Elektriseadme omanik on kohustatud omandisuhte löppemisel alternativivina tagasisaatmisele kaasa altama sobivale taaskasutusele. Seega välb vana seadme loovutada ka tagaslvõtukohta, mis korraldab selle kõrvaldamise riikliku ringlusmajanduse ja jäätmeseadusandluse tähenduses. Asjasse ei puutu vanade seadmete elektrikomponentideta lisaseadmed ja abivahendid.

Tootedokumentatsiooni ja kaasasolevate dokumentide kordustrükk või muul viisil paljundamine, ka osaliselt, on lubatud ainult ISC GmbH loal.

Tehniliste muudatuste õigus reserveeritud

-139-

Anleitung A BH 1200 Max SPK7.indb 139

15.03.12 09:45

EST

Garantiltingimused

Firma iSC GmbH või pädev ehitusmaterjalide kauplus garanteerib puuduste kõrvaldamise või seadme väljavahetamise vastavalt allpool toodud ülevaatetabelle, mille korral jäävad puutumata seadusest tulenevad garantiinõuded.

Kategooria Näide Garantiiaeg
Materjali- või konstruktsiooni-viga		24 kuud
Kuluosad* Süsiharjad, padrun 6 kuud
Kulumaterjal / Kuluosad* Puur, meisel Garantii kehtib ainult kohe		esineva defekti korral (24 tundi pärast ostmist / ostukvilitungi kuupäeva)
Puuduolevad detailid 5 tööpäeva

* ei pruugi tingimata tarnekomplektiga kaasas olla!

Kuluosade, kulumaterjali ja puuduolevate detailide osas garanteerib firma ISC GmbH v pädev ehitus-materjalide kauplus puuduste körvaldamise v järeltamimise ainult juhul, kui puudus ilmneb 24 tundi (kulumaterjali), 5 tööpäeva (puuduolevad detailid) vöi 6 kuud (kuluosad) pärast ostu, mida töendatakse ostukviitungi esitamisega.

Materjali- ja konstruktsioonivigade korral palume tuua seadme garantiijuhtumi esinemisel meile koos kaasasoleva seadmekaardiga ja see kaart täielikult ära täita. Oluline on siinkohal üles märkida vea täpne kirjeldus.

Selleks vastake järgmistele küsimustele:

• Kas seade on töötanud või oli ta algusest peale defektne?
- Kas Teile hakkas enne defekti ilmnemist midagi silma (defekti tunnused)?
• Missugune tõrge Teie arvates seadmel on (põhitunnus)?
Kirjeldage seda törget.

-140-

Anleitung A BH 1200 Max SPK7.indb 140

15.03.12 09:45

EST

Garantiitunnistus

Lugupeetud klient,

meie tooted läbivad range kvaliteedikontrolli. Kui käesolev seade ei peaks siliski korallikult töötama, vabandame sellepärast väga ja palume Teil põörduda mele kiendihteenindusse selle garantiitunnistuse lõpus toodud aadressil või lähimasse pädevasse ehituspoodi. Garantiinõutee esitamisel kehtib järgnev: 1. Täiendavat garantiid reguleerivad need garantiitingimused. See garantii ei puuduta Teie seaduslikke garantiinõudeid. Meio garantii on Teile tasuta.

1. Garantii hölmab ainult neid puudusi, mis tulenevad materjali- või tootmisvigadest ning piirneb nende puuduste kõrvaldamise või seadme vahetamisega. Võitke palun arvesse, et mie seameden ei ole konstrueeritud ettevõtluses, käsõtõnduses ega tõõstuses kasutamise otstarbel. Sellepärast garantiileping ei kehti, kui seadet kasutatakse ettevõtluses, käsõtõnduses või tõõstuses jt samastel tegevusaladel. Meie garantii puhul on hõvitiamine välistatud transpordikahjustuse korral, kahjustuste korral, mis tulenevad montaažijuhendi mitlejärgimisel või asjatundmatu Installatsoonli tagajärjel, kasutusjuhendi mittejärgimisel (nt vale võrgupinge või voolulligiga ühendamisel), vale või mitteotstarõeka kasutamise korral (nt seadme ülekoormus või mittelubatud tööristade ja tarvikute kasutamine), hooldus- ja ohutsnõuete mittejärgimisel, võörkehade (nt liiv, kivid või tolm) seadmesse tungimisel, jõu kasutamisel või välisljõudude mõju korral (nt kahjustused mahakukkumise tagajärjel) ning kasutamisest tuleneva tavapärase kulumise korral. See kehtib eriti akude kohta, millele me 12 kuulise garantiiaja tagame. Garantiinõe kaotab kehtivuse, kui seadet on juba lahti võetud.

2. Garantiiaeg on viis aastat ning se algab seadme ostmise kuupäevaga. Garantiinõuded tuleb esitada garantiiajal kahe nädala jooksul pärast defekti tuvastamist. Garantiinõuete esitamine pärast garantiiaja kestvuse lõppu on välistatud. Seadme remont või väljavahetamine pikendab garantiiaag või antakse nõude tõtu seadele ja võimalikele paigaldatud varuosadele uus garantiiaeg. See kehtib ka kliendi iuu irges kohaneal leosatul teepinduse korral.

3. Garantiinõude esitamiseks saate defektne seade saatekuludeta alltoodud aadressile. Pange kaasa ostutšeki originaal või muu kuupäevaga osmistöendav dokument. Sel põhjusel hoidke kassatšekk osmistöendava dokumendina alles! Kirjeldage meile võilmalkult täpselt reklamatslooni põhjust. Kul seadme defekt käib mele garantil aila, saate esimesel võlmalusel tagasi remonditud või uue seadme.

Kulu-/tarbe- ja puuduolevate detailde osas juhime tähelepanu sellele, et vastavalt selle kasutusjuhendi garantiitingimustele on selliste osade garantii piiratud.
