WS 125 - Jahvataja Alpha Tools - Tasuta kasutusjuhend

Toote tüüp	Nurklihvija
Bränd	Alpha Tools
Mudel	WS 125
Võrgupinge	230 V ~ 50 Hz
Võimsustarve	850 W
Tühikäigu pöörlemiskiirus	12000 p/min
Lihvketta maksimaalne läbimõõt	125 mm
Lihvketta mõõtmed (lihvimine)	125 x 22 x 6 mm
Lihvketta mõõtmed (lõikamine)	125 x 22 x 3 mm
Spindli keerme	M14
Kaitseklass	II
Kaal	1,7 kg
Helirõhutase	83,2 dB(A)
Helivõimsustase	94,2 dB(A)
Vibratsioon (pindlihvimine)	4,9 m/s²
Lisakäepide	Jah, paigaldus vasakule või paremale
Kaitseseadis	Reguleeritav, kaasas lihvimiseks
Ohutuslüliti	Jah, blokeeringuga
Spindli peatamine	Jah
Garantii	60 kuud

Korduma kippuvad küsimused - WS 125 Alpha Tools

Millised on nurklihvija WS 125 õiged kasutusalad?

Nurklihvija WS 125 on ette nähtud metalli ja kivi lihvimiseks sobiva lihvkettaga ja kaitseseadisega. Lõikamiseks on vaja spetsiaalset kaitsekatet (tarvik). Ärge kasutage asbesti sisaldavate materjalide jaoks.

Kuidas paigaldada lisakäepidet?

Lisakäepidet saab kruvida seadmele vasakule (paremakäelistele) või paremale (vasakukäelistele). Ärge kunagi kasutage nurklihvijat ilma lisakäepidemeta.

Kuidas reguleerida kaitseseadist?

Ühendage seade vooluvõrgust lahti. Lõdvendage kaitsekatte kruvi, suunake kate soovitud asendisse (et sädemed teist eemale suunata), seejärel keerake kruvi tugevasti kinni. Kontrollige, et see püsiks kindlalt.

Kuidas vahetada lihvketast?

Ühendage seade vooluvõrgust lahti. Vajutage spindli blokeeringut ja pöörake lihvketast kuni see fikseerub. Kasutage naastvõtit ääriku mutri lahtikeeramiseks. Vahetage lihvketas, seejärel keerake mutter tagasi. Vabastage spindli blokeering.

Mida teha, kui lihvketas vibreerib?

Pärast uue lihvketa paigaldamist tehke vähemalt üheminutiline tühikäigu proov. Kui ebatavalised vibratsioonid jätkuvad, vahetage lihvketas kohe välja, kuna see võib olla kahjustatud.

Kuidas puhastada nurklihvijat?

Enne puhastamist ühendage seade alati vooluvõrgust lahti. Kasutage niisket lappi vähese seebiga. Ärge kunagi kasutage agressiivseid puhastusvahendeid ja vältige vee sattumist seadme sisse. Regulaarselt puhastage ventilatsiooniavasid suruõhuga.

Millal vahetada süsinikharju?

Kui tekivad liigsed sädemed, laske süsinikharju kontrollida elektrispetsialistil. Ainult professionaal saab neid vahetada.

Milliseid kaitsevahendeid kanda?

Kandke alati kaitseprille, tolmumaski ja mürasummutavaid kõrvaklappe. Kindad on samuti soovitatavad.

Mis on sisselülitamise protseduur?

Sisselülitamiseks lükake ohutushoob paremale, seejärel libistage sisse/välja lüliti ettepoole ja vajutage see sisse. Oodake, kuni masin saavutab maksimaalse kiiruse enne töö alustamist. Väljalülitamiseks vabastage lüliti.

Kuidas hoida nurklihvijat?

Hoidke seadet ja selle tarvikuid pimedas, kuivas ja külmumiskindlas kohas, lastele kättesaamatus kohas. Ideaalne hoiutemperatuur on 5 kuni 30 °C. Hoidke seda võimalusel originaalpakendis.

KASUTUSJUHEND WS 125 Alpha Tools

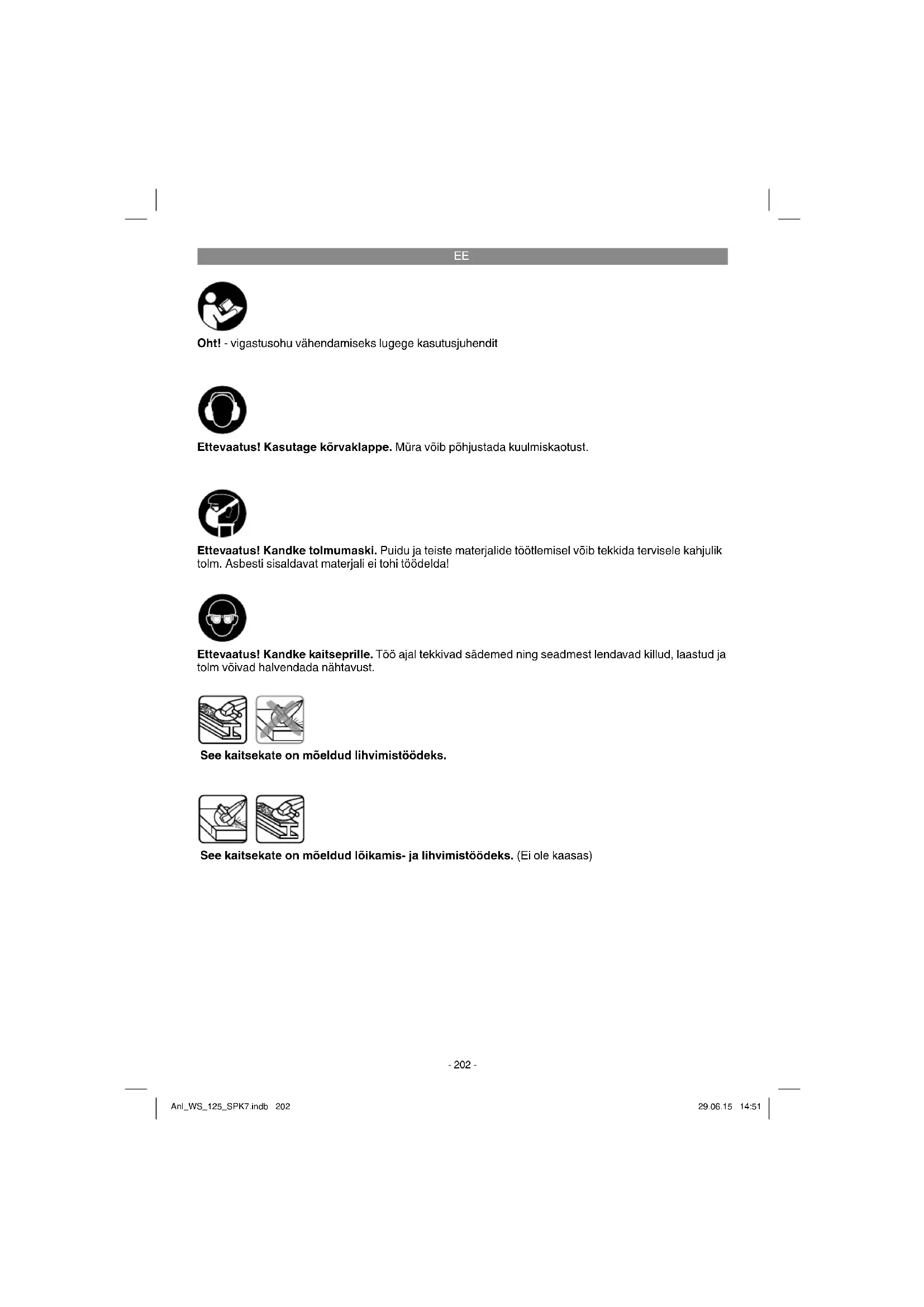

EE Originaalkasutusjuhend Nurklihvija

Oht! - vigastusohu vähendamiseks lugege kasutusjuhendit

Ettevaatus! Kasutage kõrvaklappe. Müra võib põhjustada kuulmiskaotust.

Ettevaatus! Kandke tolmumaski. Puidu ja teiste materjalide töötlemisel võib tekkida tervisele kahjulik tolm. Asbesti sisaldavat materjali ei tohi töödelda!

Ettevaatus! Kandke kaitseprille. Töö ajal tekkivad sädemed ning seadmest lendavad killud, laastud ja tolm vöivad halvendada nähtavust.

See kaitsekate on möeldud lihvimistöödeks.

See kaitsekate on mõeldud lõikamis- ja lihvimistöödeks. (Ei ole kaasas)

EE

Oht!

Vigastuste ja kahjustuste vältimiseks tuleb seadme kasutamisel võtta tarvitusele mõningad ohutusabinõud. Seepärast lugege kasutusjuhend / ohutusjuhised hoolikalt läbi. Hoidke need korralikult alles, et informatsioon oleks teil igal hetkel käeulatuses. Kui peaksite seadme teisele isikule edasi andma, siis andke talle ka kasutusjuhend / ohutusjuhised. Me ei võta endale vastutust önnetuste või kahjude eest, mis tekivad käesoleva juhendi ja ohutusjuhiste mittejärgimisel.

1. Ohutusjuhised

Vastavad ohutuseeskirjad leiate kaasasolevast brošüürist.

Oht!

Lugege kõiki ohutusjuhiseid ja juhendeid. Ohutusjuhiste ja juhendite eiramine võib põhjustada elektrilöögi, põletuse ja/või raskeid vigastusi. Hoidke kõik ohutusjuhised ja juhendid alles.

2. Seadme kirjeldus ja tarnekomplekt

2.1 Seadme kirjeldus (joonis 1)

1. Spindli lukusti
2. Toitelüliti
3. Lisakäepide
4. Kaitseseadis
5. Äärikumutri võti

2.2 Tarnekomplekt

Kontrollige loendi alusel, kas tarnekomplektis on kõik vajalikud osad. Juhul, kui mõni osa on puudu, põõrduge hiljemalt 5 tõöpäeva jooksul pärast kauba ostmist meie teeninduskeskusesse või lähimasse pädevasse ehitusmaterjalide kauplusse ning esitage kehtiv ostukviitung. Järgige siinkohal juhendi lõpus esitatud garantiitingimustes olevat garantiitabelit.

• Avage pakend ja võtke seade ettevaatlikult välja.
• Eemaldage pakkematerjal ning pakke- ja transporditoed (kui on olemas).
• Kontrollige, kas tarnekomplekt on terviklik.
• Kontrollige, ega seadmel ja tarvikutel pole transpordikahjustusi.
• Hoidke pakend võimalusel kuni garantiiaja lõpuni alles.

Oht!

Seade ja pakkematerjal ei ole laste mänguas-jad! Lapsed ei tohi kilekottide, fooliumi ja pisidetailidega mängida! Oht alla neelata ja lämbuda!

• Nurklihvija
• Lisakäepide
• Äärikumutri võti
  • Originaalkasutusjuhend
• Ohutusjuhised

3. Sihipärane kasutamine

Nurklihvija on möeldud metallide ja kivimite lihvi-mistöödeks vastava lihvketta ja kaitseseadise abil. Hoiatus! Nurklihvijat tohib kasutada metalli ja kivimite lõikamiseks ainult siis, kui on paigaldatud lisaseadmena saadaolev kaitseseadis.

Masinat võib kasutada ainult sihipärasel otstarbel. Igasugune teisel otstarbel kasutamine ei ole sihipärane. Kõigi sellest tulenevate kahjude või vigastuste eest vastutab kasutaja/käitaja ja mitte tootja.

Võtke palun arvesse, et meie seadmed ei ole konstrueeritud ettevõtluses, käsitöönduses ega tööstuses kasutamise otstarbel. Me ei anna mingit garantiid, kui seadet kasutatakse ettevõtluses, käsitöönduses või tööstuses jt sarnastel tegevusaladel.

EE

4. Tehnilised andmed

Vörgupinge: 230 V \~ 50 Hz

Võimsustarve: 850 W

Koormuseta pöörlemissagedus: ......12000 min ^-1

Ketta maksimaalne läbimõõt: 125 mm

Lihvketas: 125 x 22 x 6 mm

Lõikeketas: 125 x 22 x 3 mm

Kinnitusspindli keere: M14

Kaitseklass:

Kaal: 1,7 kg

Oht!

Müra ja vibratsioon

Müra- ja vibratsiooniväärtused tehti kindlaks standardi EN 60745 järgi.

Helirōhu tase L _pA 83,2 dB(A)

Hälbepiir K _pA ......3 dB

Müratase L _WA 94,2 dB(A)

Hälbepiir K_WA .....3 dB

Kasutage körvaklappe.

Müra võib põhjustada kuulmiskaotust.

Vönke koguväärtused (kolme suuna vektorsumma) on kindlaks määratud standardi EN 60745 järgi.

Lihvimine

Vibratsiooni emissiooniväärtus a_hAG = 4,9 ~m / s^2

Värisemine K = 1,5 m/s²

Täiendav informatsioon elektritööriistade kohta

Esitatud võngete emissiooniväärtus on mõõdetud standarditud testimismeetodi järgi ning võib muutuda sõltuvalt elektritööriista kasutamise liigist ja viisist ning olla erandjuhtudel esitatud väärtusest suurem.

Esitatud võngete emissiooniväärtust võib kasutada võrdluseks mõne teise elektritööriista võngete emissiooniväärtusega.

Esitatud võngete emissiooniväärtust võib kasutada ka kahjustuste esialgseks hindamiseks.

Piirake müra teket ja vibratsiooni miinimumi!

• Kasutage ainult täiesti korras seadmeid.

• Hooldage ja puhastage seadet korrapäraselt.
  • Kohandage oma töömeetodid seadmega.
• Ärge koormake seadet üle.
  • Laske seadet vajaduse korral kontrollida.
  • Lülitage seade välja, kui seda ei kasutata.
  Kandkekindaid.

Ettevaatus!

Jääkriskid

Ka siis, kui te kasutate elektritööriista eeskirjadekohaselt, jääb jääkriskide oht alati püsi-ma. Esineda võivad järgmised elektritööriista konstruktsioonist ja mudelist tulenevad ohud:

1. Kopsukahjustused juhul, kui ei kanta sobivat tolmukaitsemaski.
2. Kuulmiskahjustused juhul, kui ei kanta sobivat kuulmiskaitset.
3. Tervisekahjustused, mis tulenevad käte vibreerimisest juhul, kui seadet kasutatakse pikema aja jooksul või seda ei kasutata ega hooldata nõuetele vastavalt.

5. Enne kasutuselevõttu

Enne ühendamist veenduge, et tüübisildil toodud andmed vastaksid toiteandmetele.

Hoiatus!

Enne seadme reguleerimist tömmake toite-pistik alati pistikupesast välja.

5.1 Lisakäepideme paigaldamine (joonis 2)

• Nurklihvijat ei tohi ilma lisakäepidemeta (3) kasutada.
• Lisakäepideme saab kinni keerata 2 asendis (A, B).

Seadme pool Sobib

Vasakul (asend A)

Paremakäelistele

Paremal (asend B) Vasakukäelistele

EE

5.2 Kaitseseadise reguleerimine (joonis 3) Hoiatus!

Lülitage seade välja. Tõmmake võrgupistik pistikupesast välja!
- Reguleerige kaitseseadis (4) oma käte kaitsmiseks nii, et lihvitav materjal juhitaks kehast eemale.
- Kaitseseadise (4) asendit saab kohandada vastavalt töötingimustele. Vabastage pisut kinnitushooba (a) ja keerake kate (4) soovitud asendisse.
- Jälgige, et kaitseseadis (4) kataks hammasratta korpuse korralikult.
• Keerake kruvi (a) uuesti kinni.
- Kontrollige, kas kaitseseadis (4) on korralikult kinni.

⚠ Jälgige alati, et kaitsseseadis oleks korralikult kinnitatud.

⚠️ Ärge kasutage nurklihvijat ilma kaitseseadiseta.

5.3 Uue lihvketta proovikäitus

Laske paigaldatud lihv- või lõikekettaga nurklihvi-jal vähemalt 1 minut tühikäigul töötada. Vibreeri-vad kettad vahetage kohe välja.

6. Käitamine

6.1 Lüliti (joonis 4)

Nurklihvija on önnetuste ärahoidmiseks varustatud turvalülitiga. Sisselülitamiseks lükake liuglüliti (a) paremale poole ja samaaegselt lükake toitelülitit (2) ettepoole ning vajutage alla. Nurklihvija väljalülitamiseks vajutage nuppu (2) tagapool. Nupp (2) liigub tagasi lähteasendisse.

⚠ Oodake, kuni masin on saavutanud mak- simaalse pöörlemissageduse. Seejärel võite panna nurklihvija töödeldavale detailile ja seda töödelda.

6.2. Lihvketta vahetamine (joonised 5)

Lihvketta vahetamiseks on vaja kaasasolevat otsvõtit (5).

Hoiatus!

Tõmmake pistik pistikupesast välja!

• Lihtne kettavahetus spindlilukusti abil.
- Vajutage spindlilukustit ja laske lihvkettal fikseeruda.
• Avage äärikumutter otsvõtmega. (vt joonist 5)
- Vahetage lihv- või lõikeketas ja keerake äärikumutter otsvõtmega kinni.

Märkus!

Vajutage spindlilukustust ainult siis, kui mootor ja lihvspindel ei tööta! Spindlilukustus peab jääma kettavahetuse ajal allavajutatuks!

Kuni 3 mm paksusega lihv- või lõikeketta korral keerake äärikumutter kinni esiküljega lihv- või lõikeketta poole.

6.3 Ääriku kinnitamise järjestus lihvketaste ja lõikeketaste kasutamisel (joonised 6–9)

• Ääriku kinnitamise järjestus painutatud või sirge lihvketta kasutamisel (joonis 7)
  a) kinnitusäärik
  b) äärikumutter
• Ääriku kinnitamise järjestus painutatud lõike-ketta kasutamisel (joonis 8)
  a) kinnitusäärik
  b) äärikumutter
• Ääriku kinnitamise järjestus sirge lõikeketta kasutamisel (joonis 9)
  a) kinnitusäärik
  b) äärikumutter

6.4 Mootor

Mootor peab töötamise ajal korralikult öhku saa-ma, seepärast tuleb öhuavad alati puhtad hoida.

6.5 Lihvkettad

• Lihv- või lõikeketas ei tohi kunagi ettenähtud läbimõõdust suurem olla.
• Kontrollige enne lihv- või lõikeketaste kasutamist nende ettenähtud pöörlemissagedust.
• Lihv- või lõikeketta maksimaalne pöörlemissagedus peab olema suurem kui nurklihvija tühikäigu pöörlemissagedus.
• Kasutage ainult lihv- ja lõikekettaid, mis on lubatud minimaalse pöörlemissageduse 12000 min ^-1 ja ringkiiruse 80 m/s jaoks.
• Jälgige teemantlöikeketaste kasutamisel pöörlemissuunda. Pöörlemissuunanool teemantlöikekettal peab kokku langema seadmel asuva pöörlemissuunanoolega.

EE

Jälgige eriti käiakivide juures kvaliteetset ladustamist ja transporti. Ärge laske käiakive kunagi tõugata, lüüa või teravatel servadel mõjutada (nt tööriistakastis transportimise või ladustamise korral). See võib käiakive kahjustada, nt tekitada mõrasid, ja kujutada endast ohtu kasutajale.

Hoiatus!

6.6 Tööjuhised

6.6.1 Jämelihvimine

⚠ Tähelepanu! Kasutage kaitseseadist lihvi-misel (sisaldub tarnekomplektis).

Parima tulemuse jämelihvimisel saavutate siis, kui asetate lihvketta lihvitava pinna suhtes 30°-40° nurga all ja liigutate seda töödeldava detaili kohal ühtlaselt edasi-tagasi.

6.6.2 Lõikamine

⚠ Tähelepanu! Kasutage kaitseseadist lõika-misel (saadaval lisaseadmena, vt 8.4).

Lõikamisel ei tohi nurklihvija minna viltu lõiga- tavasse pinda. Lõikeketas peab jätma puhta lõikeserva. Tugevate kivimite lõikamiseks on kõige parem kasutada teemantlõikeketast.

⚠ Asbesti sisaldavaid materjale ei tohi töö-delda!

⚠️ Ärge kasutage löikeketast mingil juhul jämelihvimiseks.

7. Toitejuhtme vahetamine

Oht!

Kui käesoleva seadme toitejuhe on kahjustatud, tuleb see ohtude vältimiseks lasta tootjal või teda esindaval klienditeenindusel või sarnase kvalifi ka- tsiooniga isikul vahetada.

8. Puhastus, hooldus ja varuosade tellimine

Oht!

Lahutage seade enne puhastustöid vooluvõrgust.

8.1 Puhastamine

• Hoidke kaitseseadised, õhupilud ja mootori- kestad võimalikult tolmu- ja mustusevabad. Hõõruge seade puhta rätikuga puhtaks või puhastage suruõhuga madalal survel.
• Soovitame puhastada seadet otsekohe pärast iga kasutamist.
• Puhastage seadet regulaarselt niiske rätikuga ja vähese koguse vedelseebiga. Ärge kasutage puhastusvahendeid või lahusteid; need võivad kahjustada seadme plastdetaile. Arvestage sellega, et seadme sisemusse ei tohi vett sattuda. Vee tungimine elektriseadmesse suurendab elektrilöögi saamise ohtu.

8.2 Süsiharjad

Ülemäärase sädeluse korral laske kvalifi tseeritud elektrikul süsiharju kontrollida.

Oht! Süsiharju tohib vahetada ainult kvalifitseeritud elektrik.

8.3 Hooldus

Seadme sisemuses ei asu muid hooldust vajavaid osi.

8.4 Varuosade tellimine

Varuosade tellimisel on vajalikud järgmised andmed:

Seadmetüüp
- Seadmeartiklinumber
• Seadmeidentifitseerimisnumber
• Vajamineva varuosa varuosanumber

Kehtivad hinnad ja info leiate aadressilt www.isc-gmbh.info.

Kaitseseadis lõikamistöödeks (art-nr: 44.500.09)

EE

9. Jäätmekäitlus ja taaskasutus

Transpordikahjustuste vältimiseks on seade pakendis. See pakend on toormaterjal ja seega taaskasutatav ning selle saab toorainetöötlusse tagasi toimetada. Seade ja selle tarvikud koosnevad mitmesugustest materjalidest nagu nt metall ja plast. Katkised seadmed ei kuulu olmeprügi hulka. Asjatundlikuks käitlemiseks tuleks seade anda ära vastavasse kogumiskohta. Kui Te ei tea ühtki kogumiskohta, siis küsige teavet kohalikust omavalitsusest.

10. Hoiustamine

Hoidke seadet ja selle lisatarvikuid pimedas, kuivas ja külmakindlas ning lastele ligipääsmatus kohas. Optimaalne laotemperatuur on vahemikus 5 kuni 30°C. Hoidke elektritööriista originaalpakendis.

EE

Ainult Euroopa Liidu riikidele

Ärge visake elektrilisi tööriistu olmeprügi hulka!

Euroopa Liidu direktiiviga 2012/19/EÜ elektri- ja elektroonikaseadmete jäätmete kohta ja siseriiklikele kohaldamistele tuleb kasutatud elektrilised tööriistad koguda kokku eraldi ja leida neile keskkonnasäästlik taaskasutus.

Taaskasutusalternatiiv tagasisaatmisonõudele:

Elektriseadme omanik on kohustatud omandisuhte löppemisel alternatiivina tagasisaatmisele kaasa aitama sobivale taaskasutusele. Seega võib vana seadme loovutada ka tagasivõtukohta, mis korraldab selle kõrvaldamise riikliku ringlusmajanduse ja jäätmeseadusandluse tähenduses. Asjasse ei puutu vanade seadmete elektrikomponentideta lisaseadmed ja abivahendid.

Tootedokumentatsiooni ja kaasasolevate dokumentide kordustrükk või muul viisil paljundamine, ka osaliselt, on lubatud ainult iSC GmbH loal.

Tehniliste muudatuste õigus reserveeritud

EE

Hooldusteave

Meil on köikides garantiitunnistusel loetletud riikides pädevad hoolduspartnerid, kelle kontaktandmed leiate garantiitunnistuselt. Nemad on Teie käsutuses seoses mis tahes hooldusküsimustega, nagu re-monditööd, varu- ja kuluosade muretsemine või kulumaterjalid.

Tuleb tähele panna, et selle toote korral esineb kasutamisest tulenevaid või loomulikke kulumisilminguidjärgmistel detailidel ning neid detaile käsitletaksekulumaterjalina.

Kategooria Näide
Kuluosad* Süsiharjad
Kulumaterjal / Kuluosad* Lõike-, lihvkettad
Puuduolevad detailid

* ei pruugi tingimata tarnekomplektiga kaasas olla!

Puuduste või rikete korral palume Teid registreerida see internetis aadressil www.isc-gmbh.info. Märkigekindlasti vea täpne kirjeldus ja vastake lisaks igal juhul järgmistele küsimustele.

• Kas seade on töötanud või oli ta algusest peale defektne?
• Kas Teile hakkas enne defekti ilmnemist midagi silma (defekti tunnused)?
• Missugune tõrge Teie arvates seadmel on (põhitunnus)?
  Kirjeldage seda törget.
