Produkttype	Vinkelsliber
Mærke	Alpha Tools
Model	WS 125
Netspænding	230 V ~ 50 Hz
Optagen effekt	850 W
Tomgangshastighed	12000 o/min
Maks. slibeskivediameter	125 mm
Slibeskive dimensioner (slibning)	125 x 22 x 6 mm
Slibeskive dimensioner (skæring)	125 x 22 x 3 mm
Spindelgevind	M14
Beskyttelsesklasse	II
Vægt	1,7 kg
Lydtryksniveau	83,2 dB(A)
Lydeffektniveau	94,2 dB(A)
Vibration (slibning af overflader)	4,9 m/s²
Ekstra håndtag	Ja, montering til venstre eller højre
Beskyttelsesanordning	Justerbar, inkluderet til slibning
Sikkerhedskontakt	Ja, med låsning
Spindelstop	Ja
Garanti	60 måneder

Ofte stillede spørgsmål - WS 125 Alpha Tools

Hvad er de korrekte anvendelser af vinkelsliberen WS 125?

Vinkelsliberen WS 125 er designet til slibning af metal og sten med den passende slibeskive og beskyttelsesanordning. Til skæring kræves en specifik beskyttelseskappe (tilbehør). Må ikke bruges til materialer, der indeholder asbest.

Hvordan installerer man ekstra håndtaget?

Det ekstra håndtag kan skrues på venstre (for højrehåndede) eller højre (for venstrehåndede) side af maskinen. Brug aldrig vinkelsliberen uden ekstra håndtag.

Hvordan justeres beskyttelsesanordningen?

Tag stikket ud. Løsn skruen på beskyttelseskappen, drej kappen til den ønskede position (for at lede gnister væk fra kroppen), og stram derefter skruen godt til. Kontrollér, at den sidder fast.

Hvordan skifter man slibeskiven?

Tag stikket ud. Tryk på spindellåsen og drej slibeskiven, indtil den går i indgreb. Brug pin-nøglen til at løsne flangemøtrikken. Skift slibeskiven, og spænd møtrikken igen. Slip spindellåsen.

Hvad gør man, hvis slibeskiven vibrerer?

Udfør en tomgangstest i mindst et minut efter montering af en ny slibeskive. Hvis unormale vibrationer fortsætter, skift slibeskiven straks, da den kan være beskadiget.

Hvordan rengør man vinkelsliberen?

Tag altid stikket ud før rengøring. Brug en fugtig klud med lidt sæbe. Brug aldrig aggressive rengøringsmidler og undgå, at vand trænger ind i maskinen. Rengør regelmæssigt ventilationsåbningerne med trykluft.

Hvornår skal kulbørsterne udskiftes?

Hvis der opstår for mange gnister, skal kulbørsterne kontrolleres af en elektriker. Kun en professionel må udskifte dem.

Hvilket beskyttelsesudstyr skal man bære?

Bær altid beskyttelsesbriller, en støvmaske og høreværn. Handsker anbefales også.

Hvad er startproceduren?

For at tænde, skub sikkerhedsskyderen til højre, skub derefter tænd/sluk-kontakten fremad og tryk den ind. Vent, indtil maskinen når maksimal hastighed, før du bearbejder. For at slukke, slip kontakten.

Hvordan opbevarer man vinkelsliberen?

Opbevar maskinen og dens tilbehør på et mørkt, tørt og frostfrit sted, utilgængeligt for børn. Den ideelle opbevaringstemperatur er mellem 5 og 30 °C. Opbevar den om muligt i originalemballagen.

BRUGSANVISNING WS 125 Alpha Tools

DK Original betjeningsvejledning Vinkelsliber

NO Original-driftsveiledning Vinkelsliper

IS Upprunalegar notandaleiðbeiningar Slípirokkur

SE Original-bruksanvisning Vinkelslip

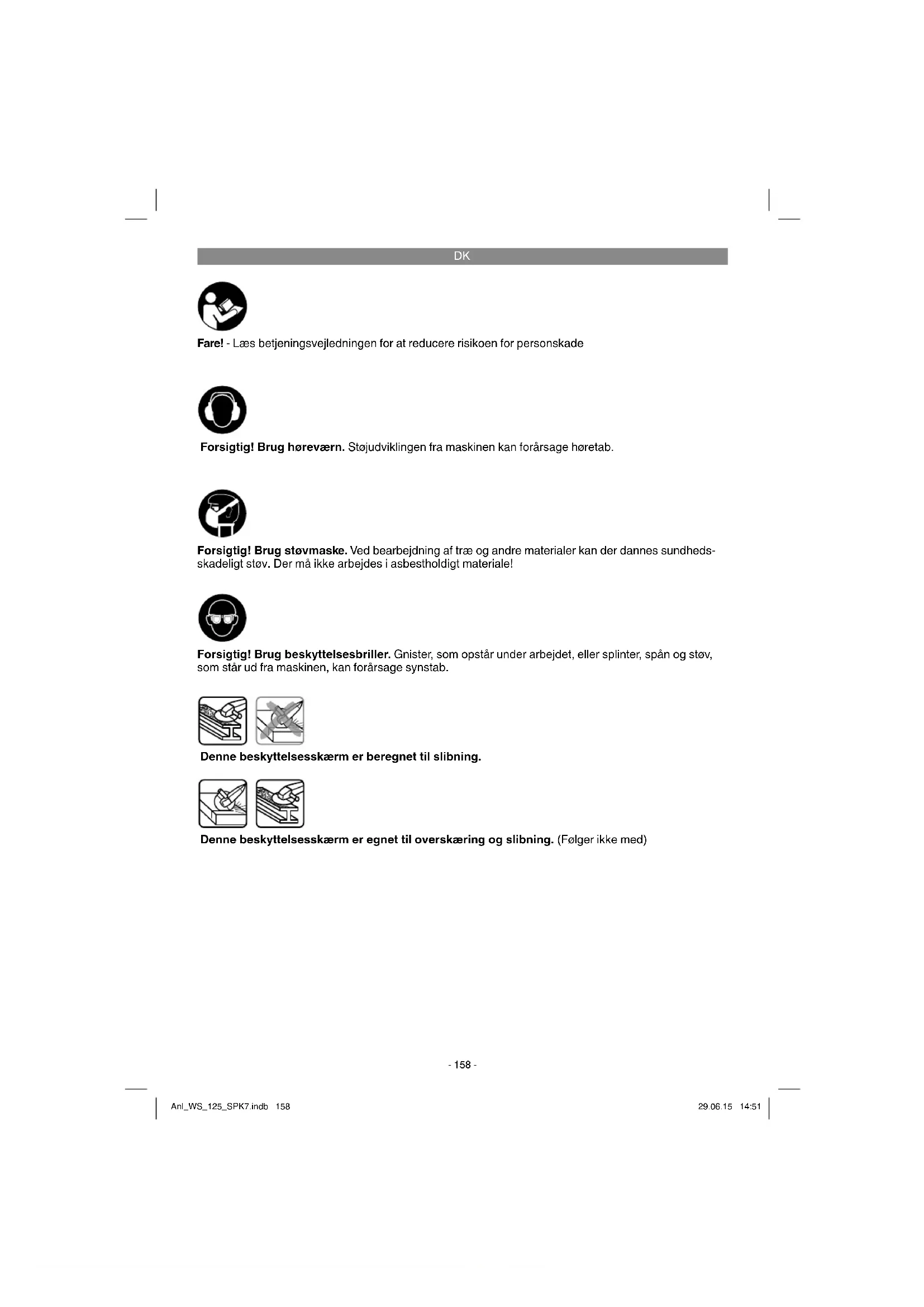

Forsigtig! Brug høreværn. Støjudviklingen fra maskinen kan forårsage høretab.

Forsigtig! Brug støvmaske. Ved bearbejdning af træ og andre materialer kan der dannes sundhedsskadeligt støv. Der må ikke arbejdes i asbestholdigt materiale!

Forsigtig! Brug beskyttelsesbriller. Gnister, som opstår under arbejdet, eller splinter, spån og støv, som står ud fra maskinen, kan forårsage synstab.

Denne beskyttelsesskærm er beregnet til slibning.

Ved brug af el-værktøj er der visse sikkerhedsforanstaltninger, der skal respekteres for at undgå skader på personer og materiel. Læs derfor betjeningsvejledningen / sikkerhedsanvisningerne grundigt igennem. Opbevar betjeningsvejledningen et praktisk sted, så du altid kan tage den frem efter behov. Husk at lade betjeningsvejledningen / sikkerhedsanvisningerne følge med værktøjet, hvis du overdrager det til andre. Vi fraskriver os ethvert ansvar for skader på personer eller materiel, som måtte opstå som følge af, at anvisningerne i denne betjeningsvejledning, navnlig vedrørende sikkerhed, tilsidesættes.

1. Sikkerhedsanvisninger

Relevante sikkerhedsanvisninger fi nder du i det medfølgende hæfte.

Fare!

Læs alle sikkerhedsanvisninger og øvrige anvisninger. Følges anvisningerne, navnlig sikkerhedsanvisningerne, ikke nøje som beskrevet, kan elektrisk stød, brand og/eller svære kvæstelser være følgen. Alle sikkerhedsanvisninger og øvrige anvisninger skal gemmes.

2. Produktbeskrivelse og leveringsomfang

1. Spindellås
2. Tænd/Sluk-knap
3. Hjælpegreb
4. Beskyttelsesanordning
5. Nøgle til fl angemøtrik

2.2 Leveringsomfang

Kontroller på grundlag af det beskrevne leveringsomfang, at varen er komplet. Hvis nogle dele mangler, bedes du senest inden 5 hverdage efter købet af varen henvende dig til vores servicecenter eller det sted, hvor du har købt varen, med forevisning af gyldig købskvittering. Vær her opmærksom på garantioversigten, der er indeholdt i serviceinformationerne bagest i vejledningen.

• Abn pakken, og tag forsigtigt maskinen ud af emballagen.

• Fjern emballagematerialet samt emballage-/ og transportsikringer (hvis sådanne forefin- des).
  • Kontroller, at der ikke mangler noget.

• Kontroller maskine og tilbehør for transportskader.
  • Opbevar så vidt muligt emballagen indtil garantiperiodens udløb.

Fare!

Maskinen og emballagematerialet er ikke legetøj! Børn må ikke lege med plastikposer, folier og smådele! Fare for indtagelse og kvælning!

• Vinkelsliber
• Hjælpegreb
• Nøgle til flangemøtrik
• Original betjeningsvejledning
• Sikkerhedsanvisninger

Vinkelsliberen er beregnet til slibning af metal og sten med anvendelse af passende slibeskive og passende beskyttelsesanordning.

Advarsel! Vinkelsliberen må kun anvendes til overskæring af metal og sten, når beskyttelsesanordningen, som fås som tilbehør, er monteret.

Saven må kun anvendes i overensstemmelse med dens tiltænkte formål. Enhver anden form for anvendelse er ikke tilladt. Vi fraskriver os ethvert ansvar for skader, det være sig på personer eller materiel, som måtte opstå som følge af, at maskinen ikke er blevet anvendt korrekt. Ansvaret bæres alene af brugeren/ejeren.

Bemærk, at vore produkter ikke er konstrueret til erhvervsmæssig, håndværksmæssig eller industriel brug. Vi fraskriver os ethvert ansvar, såfremt produktet anvendes i erhvervsmæssigt, håndværksmæssigt, industrielt eller lignende øjemed.

DK

4. Tekniske data

Netspænding: 230 V \~ 50 Hz

Skæreskive: 125 x 22 x 3 mm

Gevind på holdespindel: M14

Kapslingsklasse: ......II /☐

Vægt: 1,7 kg

Fare!

Støj og vibration

Støj- og vibrationstal er beregnet i henhold til EN 60745.

Lydtryksniveau L_bA 83,2 dB(A)

Usikkerhed K_pA .....3 dB

Lydeff ektniveau L_WA 94,2 dB(A)

Usikkerhed K_WA .....3 dB

Brug høreværn.

Støjudviklingen fra maskinen kan forårsage høretab.

Usikkerhed K = 1,5 m/s²

Supplerende information om el-værktøj

Det angivne svingningsemissionstal er målt ud fra en standardiseret prøvningsmetode og kan - afhængig af den måde, el-værktøjet anvendes på - ændre sig og i undtagelsestilfælde ligge over den angivne værdi.

Det angivne svingningsemissionstal kan anvendes til at sammenligne et el-værktøj med et andet.

Det angivne svingningsemissionstal kan også anvendes til en indledende skønsmæssig vurdering af den negative påvirkning.

Støjudvikling og vibration skal begrænses til et minimum!

• Brug kun intakte og ubeskadigede maskiner.
- Vedligehold og rengør maskinen med jævne mellemrum.
- Tilpas arbejdsmåden efter maskinen.
• Overbelast ikke maskinen.
- Lad i givet fald maskinen underkaste et efter-syn.
- Sluk maskinen, när den ikke benyttes.
• Bærhandsker.

Forsigtig!

Tilbageværende risici

Også selv om du betjener el-værktøjet forskriftsmæssigt, er der stadigvæk nogle risiko-faktorer at tage højde for. Følgende farer kan opstå, alt efter el-værktøjets type og konstruktionsmåde:

1. Lungeskader, såfremt der ikke bæres egnet støvmaske.
2. Høreskader, såfremt der ikke bæres egnet høreværn.
3. Helbredsskader, som følger af hånd-arm-vibration, såfremt værktøjet benyttes over et længere tidsrum eller ikke håndteres og vedligeholdes forskriftsmæssigt.

5. Inden ibrugtagning

Inden du slutter høvlen til strømforsyningsnettet, skal du kontrollere, at dataene på mærkepladen stemmer overens med netdataene.

Advarsel!

Træk altid stikket ud af stikkontakten, inden du foretager indstillinger på høvlen.

5.1 Montering af hjælpegreb (fi g. 2)

• Vinkelsliberen må ikke benyttes uden hjælpegreb (3).
• Hjælpegrebet kan skrues i i de 2 positioner (A, B).

Maskinside Beregnet for

Venstre(pos.A)Højrehåndede

Højre(pos.B)Venstrehåndede

DK

5.2 Indstilling af beskyttelsesanordning (fi g. 3)

Advarsel!

• Sluk maskinen. Træk stikket ud af stikkontakten!
• Indstil beskyttelsesanordningen (4), som beskytter dine hænder, således, at slibematerialet føres væk fra kroppen.
• Beskyttelsesanordningens (4) position kan tilpasses de aktuelle arbejdsbetingelser: Løsn skruen (a), og drej afdækningen (4) i den ønskede position.
• Sørg for, at beskyttelsesanordningen (4) afdækker tandhjulshuset korrekt.
  • Spænd skruen (a) igen.
• Kontroller, at beskyttelsesanordningen (4) sidder fast.

⚠ Beskyttelsesanordningen skal sidde godt fast.

⚠️ Brug ikke vinkelsliberen uden beskyttelsesanordning.

5.3 PR∅VEK∅RSEL AF NY SLIBESKIVE

Lad vinkelsliberen løbe i tomgang med monteret slibe- eller skæreskive i mindst 1 minut. Vibrerende skiver skal skiftes med det samme igen.

6. Betjening

6.1 Afbryder (fi g. 4)

Til at forebygge ulykker er vinkelsliberen forsynet med en sikkerhedsafbryder. For at tænde skubbes skydeknappen (a) til højre, samtidig med at tænd/sluk-knappen (2) skubbes frem og trykkes ned. Tryk knappen (2) ned bagtil for at slukke vinkelsliberen. Knappen (2) springer tilbage i udgangsstilling.

⚠️ Vent, indtil maskinen har nået sit maksimale omdrejningstal. Herefter kan du sætte vinkelsliberen hen på arbejdsemnet og starte bearbejdningen.

6.2 Skift af slibeskiver (fi g. 5)

Til skift af slibeskiver skal du bruge den medfølgende gaff elnøgle (5).

Advarsel!

Træk netstikket ud.

• Simpelt skiveskift via spindelstop.
- Tryk spindlen ned og lad slibeskiven gå i indgreb.
- Flangemøtrikken løsnes med fronthuljernet. (fig. 5)
- Slibe- eller brydeskiven skiftes og flangemøtrikken fæstnes med fronthuljernet.

Bemærk!

Spindlen må kun trykkes ned, når motoren og slibehju let står stille.

Spindelstoppet skal forblive nedtrykket mens slibeskiven skiftes.

Ved slibe- og brydeskiver indtil ca. 3 mm tykkelse skrues fl angemøtrikken på med plansiden til slibe- eller skæreskiven.

6.3 Placering af fl angen ved brug af slibeski- ver og skæreskiver (Fig. 6-9)

• Placering af flangen ved brug af forkrøppet eller lige slibeskive (Fig. 7)
  a) Spændefl ange
  b) Flangemøtrik
• Placering af flangen ved brug af forkrøppet slibeskive (Fig. 8)
  a) Spændefl ange
  b) Flangemøtrik
• Placering af flangen ved brug af lige slibeski-ve (Fig. 9)
  a) Spændefl ange
  b) Flangemøtrik

6.4 MOTOR

Motoren skal luftes godt i løbet af arbejdstiden, derfor skal ventileringsåbningerne altid holdes rene.

DK

6.5 SLIBESKIVER

• Slibe- eller skæreskiven må aldrig være større end den angivne diameter.
• Før slibe- eller skæreskiven anvendes, skal dens angive omdrejningstal kontrolleres.
• Slibe- eller skæreskivens om drejningstal skal være højere end vinkelsliberens tomgangs-omdrejningstal.
• Brug kun slibe- og skæreskiver, der er godkendt til et maksimalt omdrejningstal på 12.000 min ^-1 og til en omfangshastighed på 80 m/sek.
• Ved brug af diamant-skæreskiver skal du være opmærksom på korrekt omdrejningsretning. Retningspilen på diamant-skæreskiven skal svare til retningspilen på maskinen.

Vær opmærksom på korrekt opbevaring og transport; det gælder navnlig for slibeskiverne. Slibeskiverne må ikke udsættes for stødpåvirkninger, slag eller skarpe kanter (f.eks. ved transport eller opbevaring i værktøjskasse). Dette ville kunne føre til skader på slibeskiverne, f.eks. afsplintninger og revner, hvilket vil være til fare for brugeren.

Advarsel!

6.6 ARBEJDSHENVISNINGER

6.6.1 Skrubslibning

⚠ Vigtigt! Anvend beskyttelsesanordning til slibning (følger med i pakken).

Ved skrubslibning opnåes det bedste resultat, när slibeskiven holdes i en vinkel på 30° til 40° på slibefl aden og bevæges regelmæssigt frem og tilbage over arbejdsemnet.

6.6.2 Skæreslibning

⚠ Vigtigt! Anvend beskyttelsesanordning til skæring (fås som tilbehør, se 8.4).

Ved skærearbejder må vinkelsliberen ikke gå skråt ind i snit fl aden. Skæreskiven skal have en ren snitkant.

Til brydning af hård sten er en diamantslibeskive bedst.

⚠ Asbestholdige materialer må ikke bearbejdes!

⚠️ Brug aldrig skæreskiver til skrubslibnin

7. Udskiftning af nettilslutningsledning

Fare!

Hvis produktets nettislutningsledning beskadiges, skal den skiftes ud af producenten eller dennes kundeservice eller af person med lignende kvalifi kationer for at undgå fare for personskade.

Træk stikket ud af stikkontakten inden vedligeholdelsesarbejde.

8.1 Rengøring

• Hold så vidt muligt beskyttelsesanordninger, luftsprækker og motorhuset fri for støv og snavs. Gnid maskinen ren med en ren klud, eller foretag trykluftudblæsning med lavt tryk.
• Vi anbefaler, at maskinen rengøres hver gang efter brug.
• Rengør af og til maskinen med en fugtig klud og lidt blød sæbe. Undgå brug af rengøringseller opløsningsmiddel, da det vil kunne ødelægge maskinens kunststofdele. Pas på, at der ikke kan trænge vand ind i maskinens indvendige dele. Trænger der vand ind i et elværktøj, øger det risikoen for elektrisk stød.

8.2 Kontaktkul

Ved for megen gnistdannelse skal kontaktkullet efterses af en fagmand.

Fare! Udskiftning af kontaktkul skal foretages af en fagmand.

8.3 Vedligeholdelse

Der fi ndes ikke yderligere dele, som skal vedligeholdes inde i maskinen.

DK

8.4 Reservedelsbestilling:

Ved bestilling af reservedele skal følgende oplyses:

• Savens type.
  • Savensartikelnummer.
  • Savensidentifikationsnummer.
• Nummeret på den nødvendige reservedel.
  Aktuelle priser og øvrige oplysninger fi nder du på internetadressen www.isc-gmbh.info

Beskyttelsesafdækning til skæring (varenr.: 44.500.09)

Produktet leveres indpakket for at undgå transportskader. Emballagen består af råmaterialer og kan genanvendes eller indleveres på genbrugsstation. Produktet og dets tilbehør består af forskelligartede materialer, f.eks. metal og plast. Defekte produkter må ikke smides ud som almindeligt husholdningsaff ald. For at sikre en fagmæssig korrekt bortskaff else skal produktet indleveres på et aff aldsdepot. Hvis du ikke har kendskab til lokalt aff aldsdepot, så kontakt din kommune.

10. Opbevaring

Maskinen og dens tilbehør skal opbevares på et mørt, tørt og frostfrit sted uden for børns rækkevidde. Den optimale lagertemperatur ligger mellem 5 og 30°C. Opbevar el-værktøjet i den originale emballage.

DK

Kun for EU-lande

Smid ikke el-værktøj ud som almindeligt husholdningsaff ald!

I medfør af Rådets direktiv 2012/19/EF om affald af elektrisk og elektronisk udstyr og dettes omsættelse i den nationale lovgivning skal brugt el-værktøj indsamles separat og indleveres til videreanvendende formål på miljømæssig forsvarlig vis.

Ejeren af el-værktøjet er – med mindre denne tilbagesender maskinen – forpligtet til at bortskaffe maskinen og dens dele ifølge miljøforskrifterne. Den brugte maskine kan indleveres hos en genbrugsstation – spørg evt. personalet her, eller forhør dig hos din kommune. Tilbehør og hjælpemidler, som følger med maskinen, og som ikke indeholder elektriske dele, er ikke omfattet af ovenstående.

Genoptryk eller anden kopiering af dokumentation og følgedokumenter til produkter, også i uddrag, er kun tilladt med udtrykkelig tilladelse fra iSC GmbH.

Ret til tekniske ændringer forbeholdes

DK

Serviceinformationer

I alle lande, der er nævnt i garantibeviset, råder vi over kompetente servicepartnere, hvis kontaktdata fremgår af garantibeviset. De står til din rådighed i forbindelse med enhver form for service som f.eks. reparation, anskaffelse af reservedele og sliddele eller køb af forbrugsmaterialer.

Vær opmærksom på, at følgende dele på produktet slides som følge af brug eller udsættes for naturligt slid resp. at følgende dele anses som forbrugsmaterialer.

Kategori Eksempel
Sliddele* Kontaktkul
Forbrugsmateriale/ forbrugsdele* Skære-, slibeskriver
Manglende dele

* er ikke nødvendigvis indeholdt i leveringsomfanget!

Konstateres mangler eller fejl, bedes du melde fejlen på internettet under www.isc-gmbh.info. Det er vigtigt at beskrive fejlen så nøjagtigt som muligt og i hvert fald besvare følgende spørgsmål:

- Har produktet fungeret, eller var det defekt fra begyndelsen?

- Har du bemærket noget usædvandligt, inden defekten opstod (symptom før defekt)?

- Hvilken fejlfunktion mener du, at produktet er berørt af (hovedsymptom)?

Vore produkter er underlagt en streng kvalitetskontrol. Hvis produktet alligevel på et tidspunkt skulle ud- vise fejl, beklager vi naturligvis dette og beder dig kontakte vores kundeservice på adressen, som står angivet på dette garantibevis, eller det sted, hvor du har købt varen. For indfrielse af garantikrav gælder følgende:

1. Disse garantibetingelser regulerer ekstra garantiydelser, som nedenstående producent lover købere af sine nye apparater som supplement til den lovfastsatte garanti. Garantibestemmelser fastsat ved lov berøres ikke af nærværende garanti. Vores garantiydelse er gratis.

2. Garantiydelsen dækker udelukkende mangler på et nyt apparat fra nedenstående producent, der skyldes materiale- eller produktionsfejl, og vi har ret til at vælge, om sådanne mangler afhjælpes på produktet, eller om produktet udskiftes.

Bemærk, at vore produkter ikke er konstrueret til erhvervsmæssig, håndværksmæssig eller faglig brug. Garantien dækker således ikke forhold, hvor produktet er blevet brugt i erhvervsmæssige, håndværksmæssige eller faglige virksomheder eller er blevet udsat for lignende belastning.

1. Garantien dækker ikke følgende:

- Skader på produktet som følge af tilsidesættelse af montagevejledningens anvisninger eller som følge af usagkyndig installation, tilsidesættelse af brugsanvisningen (f.eks. tilslutning til forkert netspænding eller strømtype) eller tilsidesættelse af vedligeholdelses- og sikkerhedsforskrifter eller som følge af at produktet udsættes for ikke normale miljøbetingelser eller manglende pleje og vedligeholdelse.

- Skader på produktet som følge af misbrug eller usagkyndig anvendelse (f.eks. overbelastning af produktet eller brug af værktøj eller tilbehør, som ikke er godkendt), indtrængen af fremmedlegemer i produktet (f.eks. sand, sten eller støv, transportskader), brug af vold eller eksterne påvirkninger udefra (f.eks. fordi produktet tabes).

- Skader på produktet eller dele af produktet, der skyldes almindelig brug, normalt eller andet naturligt slid.

1. Garantiperioden udgør 60 måneder at regne fra købsdatoen. Garantikrav skal gøres gældende inden garantiperiodens udløb og inden for to uger, efter at defekten er blevet konstateret. Garantikrav kan ikke gøres gældende efter garantiperiodens udløb. Reparation eller udskiftning af produktet medfører ikke forlængelse af garantiperioden, heller ikke for eventuelt indbyggede reservedele. Dette gælder også servicearbejder, der foretages på stedet.

2. Hvis du ønsker at gøre brug af garantien, bedes du melde det defekte produkt til følgende adresse: www.isc-gmbh.info. Er defekten omfattet af garantien, vil produktet omgående blive repareret og returneret, eller du vil modtage et helt nyt.

Hvad angår slid- og forbrugsdele samt manglende dele henviser vi til garantiens indskrænkninger i henhold til serviceinformationerne i nærværende betjeningsvejledning.

NO

Du fi nner de aktuelle sikkerhetsinstruksene i det vedlagte heftet!

Fare!

• Vinkelsliper
• Støttehåndtak
• Flensmutternøkkel
Bruksanvisning
• Sikkerhetsinstrukser

* ikke nødvendigvis inkludert i leveransen!

9. Förgun og endurnotkun

1. Säkerhetsanvisningar

1. Spindellås
2. Tænd/Sluk-knap
3. Hjælpegreb
4. Beskyttelsesanordning
5. Nøgle til fl angemøtrik

Til skift af slibeskiver skal du bruge den medfølgende gaff elnøgle (5).

Varoitus!

Irrota virtapistoke!
