Z390 Phantom Gaming SLI/ac - Carte mère ASROCK - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Carte mère ATX
Marque	ASRock
Modèle	Z390 Phantom Gaming SLI/ac
Dimensions (L x l)	305 mm x 244 mm (standard ATX)
Poids estimé	Environ 1,2 kg
Alimentation requise	Connecteur ATX 24 broches + connecteur 12V 8 broches
Socket processeur	LGA1151 (8e/9e génération Intel Core)
Chipset	Intel Z390
Mémoire	4 x DDR4, max 64 Go, jusqu'à 4300+ MHz (OC)
Slots d'extension	2 x PCIe 3.0 x16 (x16/x8+x8), 4 x PCIe 3.0 x1
Stockage	6 x SATA3 6 Gb/s, 2 x Ultra M.2 (PCIe Gen3 x4 & SATA)
Connectique réseau	2,5 Gigabit LAN (Dragon RTL8125AG), Wi-Fi 802.11ac + BT 4.2 (modèle SLI/ac)
Audio	Realtek ALC892, 7.1 canaux HD avec condensateurs Nichicon
Connectique arrière	1x PS/2, 1x DVI-D, 1x HDMI, 2x USB 3.1 Gen2 (Type A+C), 4x USB 3.1 Gen1, 1x RJ-45, 5x jack audio, sortie optique SPDIF, 2x antenne Wi-Fi
Fonctions principales	Support SLI/CrossFire, RGB LED (2x embases 12V + 1x adressable 5V), BIOS UEFI, overclocking BCLK complet
Entretien	Maintenir la carte au sec, dépoussiérer régulièrement, éviter les décharges électrostatiques
Sécurité	Protection contre les surtensions, protection foudre/ESD sur LAN, certification FCC/CE
Pièces détachées fournies	2x câbles SATA, 1x carte SLI HB, 2x vis M.2, 2x antennes Wi-Fi (modèle SLI/ac), panneau E/S, CD pilotes
Système d'exploitation compatible	Windows 10 64 bits

FOIRE AUX QUESTIONS - Z390 Phantom Gaming SLI/ac ASROCK

Quels processeurs sont compatibles avec la carte mère ASRock Z390 Phantom Gaming SLI/ac ?

La carte mère supporte les processeurs Intel Core de 8e et 9e génération (socket LGA1151), y compris les modèles débloqués de la série K. Elle offre un design d'alimentation à 10 phases et la technologie Intel Turbo Boost 2.0.

Quelle est la capacité maximale de mémoire RAM supportée ?

La carte supporte jusqu'à 64 Go de mémoire DDR4 en configuration double canal, avec des vitesses allant de 2133 MHz à 4300+ MHz en overclocking. Les modules ECC UDIMM fonctionnent en mode non-ECC.

La carte mère dispose-t-elle de slots M.2 ?

Oui, elle possède deux slots Ultra M.2 (M2_1 et M2_2) qui supportent les modules SATA3 6 Gb/s et PCIe Gen3 x4 (jusqu'à 32 Gb/s). Les dimensions compatibles sont 2230, 2242, 2260, 2280 pour M2_1 et 2230, 2242, 2260, 2280, 22110 pour M2_2. Les SSD NVMe sont supportés comme disques de démarrage.

Comment installer le Wi-Fi et le Bluetooth sur le modèle Z390 Phantom Gaming SLI/ac ?

Le modèle SLI/ac est livré avec un module Wi-Fi 802.11ac Intel intégré dans le slot M.2 vertical (touche E) à l'arrière. Il supporte le dual-band 2,4/5 GHz jusqu'à 433 Mbps et Bluetooth 4.2. Les deux antennes fournies se vissent sur les ports à l'arrière.

Puis-je utiliser plusieurs cartes graphiques sur cette carte mère ?

Oui, elle supporte AMD Quad CrossFireX, CrossFireX, NVIDIA Quad SLI et SLI. Les deux slots PCIe 3.0 x16 fonctionnent en x8/x8 en configuration double. Pour le NVLink avec deux cartes NVIDIA RTX, une bridge NVLink est requise (non fournie).

Comment effacer les paramètres CMOS (Clear CMOS) ?

Éteignez l'ordinateur et débranchez le cordon d'alimentation. Utilisez un capuchon de cavalier pour court-circuiter les broches CLRCMOS1 pendant 3 secondes, puis retirez-le. Cela rétablit les paramètres par défaut du BIOS.

La carte mère supporte-t-elle l'éclairage RGB ?

Oui, elle dispose de deux embases LED RGB (12V/3A max 36W total) pour rubans LED standard, et une embase LED adressable (5V/3A max 15W) pour rubans adressables. Vous pouvez contrôler les effets via le logiciel ASRock ou le BIOS.

Quels sont les connecteurs d'alimentation nécessaires ?

La carte nécessite un connecteur d'alimentation ATX 24 broches et un connecteur ATX 12V 8 broches (ou 4 broches si votre alimentation le permet). Assurez-vous que votre alimentation fournit suffisamment de puissance pour les composants.

Comment mettre à jour le BIOS de la carte mère ?

Téléchargez la dernière version du BIOS sur le site d'ASRock pour votre modèle. Utilisez une clé USB formatée en FAT32, placez le fichier du BIOS à la racine, puis accédez au BIOS (touche F2 ou Del au démarrage) et utilisez l'outil 'Instant Flash' pour effectuer la mise à jour.

Quelles sont les protections intégrées sur cette carte mère ?

La carte mère offre une protection contre les surtensions audio (condensateurs Nichicon), une protection contre la foudre et les décharges électrostatiques (ESD) sur le port LAN, ainsi qu'une protection contre les décharges sur les ports USB. Elle est certifiée FCC et CE.

MODE D'EMPLOI Z390 Phantom Gaming SLI/ac ASROCK

Nous vous remercions d'avoir acheté cette carte mère ASRock Z390 Phantom Gaming SLI/ac / Z390 Phantom Gaming SLI, une carte mère fiable fabriquée conformément au contrôle de qualité rigoureux et constant appliqué par ASRock. Fidèle à son engagement de qualité et de durabilité, ASRock vous garantit une carte mère de conception robuste aux performances élevées.

Les spécifications de la carte mère et du logiciel BIOS pouvant être mises à jour, le contenu de ce document est soumis à modification sans préavis. En cas de modifications du présent document, la version mise à jour sera disponible sur le site Internet ASRock sans notification préalable. Si vous avez besoin d'une assistance technique pour votre carte mère, veuillez visiter notre site Internet pour plus de détails sur le modèle que vous utilisez. La liste la plus récente des cartes VGA et des processeurs pris en charge est également disponible sur le site Internet de ASRock. Site Internet ASRock http://www.asrock.com.

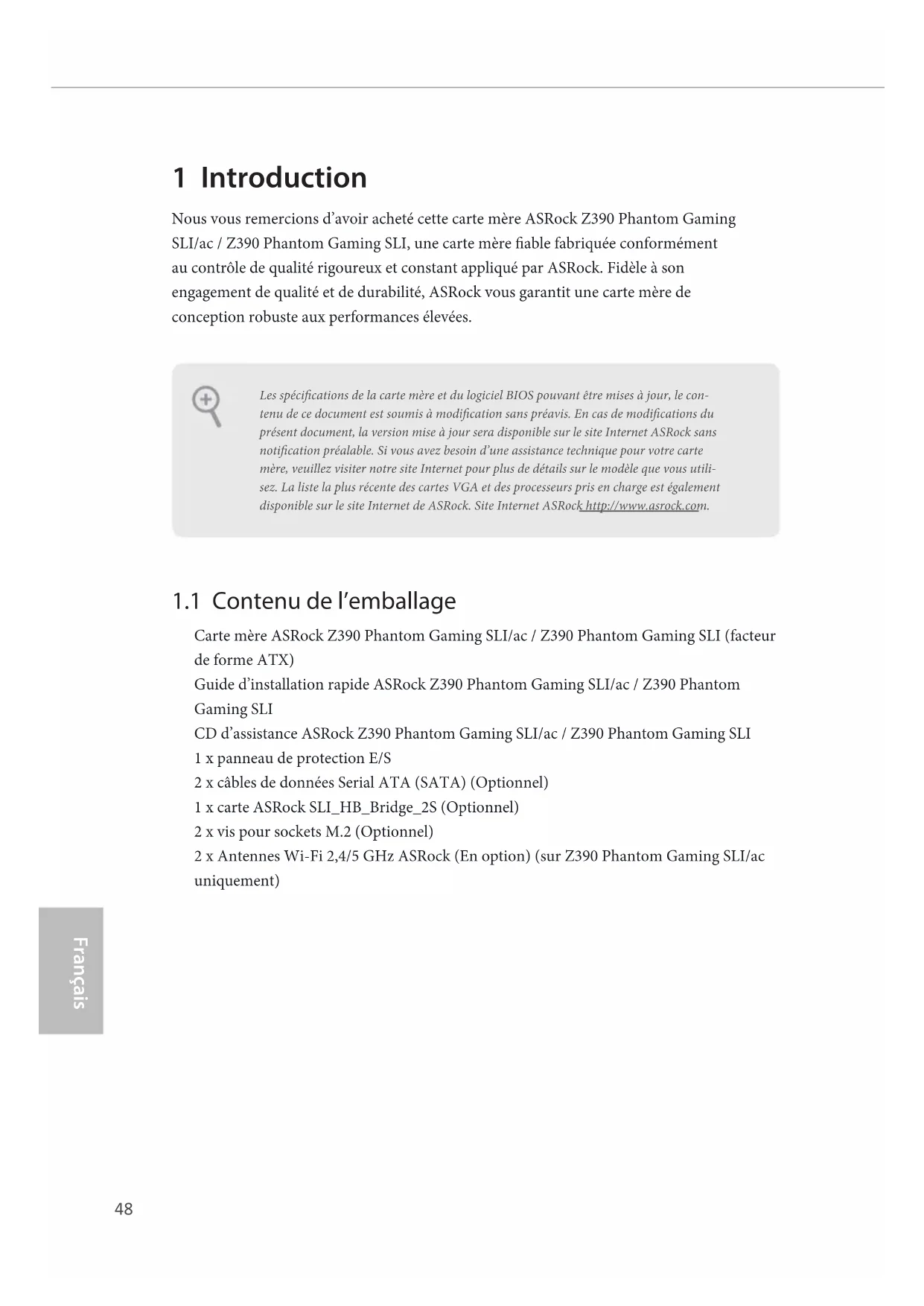

1.1 Contenu de l'emballage

Carte mère ASRock Z390 Phantom Gaming SLI/ac / Z390 Phantom Gaming SLI (facteur de forme ATX)

Guide d'installation rapide ASRock Z390 Phantom Gaming SLI/ac / Z390 Phantom Gaming SLI

CD d'assistance ASRock Z390 Phantom Gaming SLI/ac / Z390 Phantom Gaming SLI

1 x panneau de protection E/S
2 x câbles de données Serial ATA (SATA) (Optionnel)
1 x carte ASRock SLI_HB_Bridge_2S (Optionnel)
2 x vis pour sockets M.2 (Optionnel)
2 x Antennes Wi-Fi 2,4/5 GHz ASRock (En option) (sur Z390 Phantom Gaming SLI/ac uniquement)

1.2 Spécifications

Plateforme	Facteur de forme ATX
Processeur	Prend en charge les processeurs 8e et 9egénération IntelTMCoreTM (socket 1151)Digi Power designAlimentation à 10 phasesPrend en charge la technologie Intel® Turbo Boost 2.0Prend en charge les processeurs débloqués de la série K Intel®Prend en charge l'overclocking ASRock BCLK Full-range
Chipset	Intel® Z390
Mémoire	Technologie mémoire double canal DDR44 x fentes DIMM DDR4Prend en charge les mémoires sans tampon non ECC DDR44300+(OC)*/4266(OC)/4133(OC)/4000(OC)/3866(OC)/3800(OC)/3733(OC)/3600(OC)/3200(OC)/2933(OC)/2800(OC)/2666/2400/2133* Veuillez consulter la liste de prise en charge des mémoires sur le site Web d'ASRock pour de plus amples informations.(http://www.asrock.com/)Prend en charge les modules mémoire UDIMM ECC(fonctionne en mode non-ECC)Capacité max. de la mémoire système : 64GoPrend en charge Intel® Extreme Memory Profile (XMP) 2.0Contacts dorés 15μ sur fentes DIMM

Fente d'expansion

2 x fentes PCI Express 3.0 x 16 (PCIE2/PCIE4 :simple à x16 (PCIE2) ; double à x8 (PCIE2) / x8 (PCIE4))*

* Prend en charge les SSD NVMe comme disques de démarrage 4 x fentes PCI Express 3.0 x 1 (Flexible PCIe)

Prend en charge AMD Quad CrossFireX ^TM et CrossFireX ^TM Prend en charge NVIDIA ^® Quad SLI ^TM et SLI ^TM

Prend en charge NVIDIA® NVLink™ avec deux cartes graphiques NVIDIA® GeForce® série RTX

* NVIDIA NVLink Bridge n'est pas inclus dans l'ensemble. Veuillez l'acheter auprès de NVIDIA* si nécessaire.

1 x socket M.2 vertical (touche E) avec le module Wi-Fi 802.11ac fourni (sur l'E/S arrière) (sur Z390 Phantom Gaming SLI/ac uniquement). Contact doré 15μ dans fente VGA PCIe (PCIE2)

Graphiques

La technologie Intel® UHD Graphics Built-in Visuals et les sorties VGA sont uniquement prises en charge par les processeurs intégrant un contrôleur graphique. Prend en charge la technologie Intel® UHD Graphics Built-in Visuals : Intel® Quick Sync Video avec AVC, MVC (S3D) et MPEG-2 Full HW Encode1, Intel® InTru™ 3D, Intel® Clear Video HD Technology, Intel® Insider™, Intel® UHD Graphics DirectX 12 Codage/Décodage HWA : AVC/H.264, HEVC/H.265 8 bits, HEVC/H.265 10 bits, VP8, VP9 8 bits, VP9 10 bits (Encodage uniquement), MPEG2, MJPEG, VC-1 (Encodage uniquement) Double sortie graphique : Prend en charge les ports HDMI et DVI-D via contrôleurs d'affichage indépendants Prend en charge la technologie HDMI avec résolution maximale de 4K x 2K (4096x2160) @ 30Hz Prend en charge le mode DVI-D avec une résolution maximale de 1920x1200 @ 60Hz Prend en charge les technologies Auto Lip Sync, Deep Color (12bpc), xvYCC et HBR (High Bit Rate Audio) avec port HDMI (un écran compatible HDMI est requis) Prend en charge HDCP via ports DVI-D et HDMI Prend en charge la lecture 4K Ultra HD (UHD) avec le port HDMI

Audio

Audio 7.1 CH HD avec protection du contenu (codec audio Realtek ALC892) Compatible audio Blu-ray Premium Prend en charge la protection contre les surtensions Couvercles audio série en or fin Nichicon

Réseau

2,5 Gigabit LAN 10/100/1000/2500 Mo/s Dragon RTL8125AG Prend en charge le logiciel Phantom Gaming LAN - Contrôle de la bande passante à réglage automatique intelligent - Interface visuelle conviviale

• Statistiques d'utilisation du réseau visuel
• Paramétrage par défaut optimisé pour les modes Jeu, Navigateur et Diffusion
• Contrôle des priorités personnalisé par l'utilisateur\Prend en charge la fonction Wake-On-LAN
  Prend en charge la protection contre la foudre/les décharges électrostatiques
  Prend en charge la fonction d'économie d'énergie Ethernet 802.3az
  Prend en charge PXE

LAN sans fil (sur Z390 Phantom Gaming SLI/ac uniquement)

Module Wi-Fi 802.11ac Intel*Prend en charge IEEE 802.11a/b/g/n/acPrend en charge le mode Dual-Band (2.4/5 GHz)Prend en charge la connexion sans-fil à haute vitesse jusqu'à 433MbpsPrend en charge Bluetooth 4.2 / 3.0 + haute vitesse classe II

Connectique du panneau arrière	2 x Ports d'antenne (sur Z390 Phantom Gaming SLI/ac uniquement)
	1 x port souris/clavier PS/2
	1 x port DVI-D
	1 x port HDMI
	1 x port sortie optique SPDIF
	1 x port USB 3.1 Gen2 type A (ReDriver) (Protection contre les décharges électrostatiques)
	1 x port USB 3.1 Gen2 type C (ReDriver) (Protection contre les décharges électrostatiques)
	4 x ports USB 3.1 Gen1 (Intel® Z390) (Protection contre les décharges électrostatiques)
	1 x port RJ-45 LAN avec LED (LED ACT/LIEN et LED VITESSE)
	Connecteurs jack audio HD : Haut-parleur arrière / central / basses / entrée ligne / haut-parleur avant / microphone

Stockage	6 x connecteurs SATA3 6,0 Go/s, compatibles RAID (RAID 0, RAID 1, RAID 5, RAID 10, technologies Intel Rapid Storage 16), NCQ, AHCI et « Hot Plug »*
	* Si M2_1 est occupé par un périphérique M.2 type SATA, SATA3_1 est désactivé.
	* Si M2_2 est occupé par un périphérique M.2 type SATA, SATA3_5 est désactivé.

1 x socket Ultra M.2 (M2_1), prend en charge les modules M.2 SATA3 6,0 Go/s type 2230/2242/2260/2280 touche M et M.2 PCI Express jusqu'à Gen3 x4 (32 Go/s)**

1 x socket Ultra M.2 (M2_2), prend en charge les modules M.2 SATA3 6,0 Go/s type 2230/2242/2260/2280/22110 touche M et M.2 PCI Express jusqu'à Gen3 x4 (32 Go/s)**

** Prend en charge Intel® Optane™ Technology

** Prend en charge les SSD NVMe comme disques de démarrage

** Prend en charge le kit ASRock U.2

Connecteur

1 x embase pour port COM

1 x embase TPM

1 x prise DEL d'alimentation et haut-parleur

2 x embase LED RVB

* Prend en charge les rubans LED jusqu'à 12 V/3 A, 36 W au total 1 x embase LED adressable

* Prend en charge les rubans LED jusqu'à 5 V/3 A, 15 W au total 1 x connecteur pour ventilateur de CPU (4 broches)

* Le connecteur pour ventilateur de CPU prend en charge un ventilateur de CPU d'une puissance maximale de 1 A (12 W).

1 x connecteur pour ventilateur de processeur /pompe à eau (4 broches) (contrôle de vitesse de ventilateur intelligent)

* Le ventilateur de processeur /pompe à eau prend en charge un ventilateur de refroidisseur d'eau d'une puissance maximale de 2A (24 W).

3 x connecteurs pour ventilateur de châssis /pompe à eau (4 broches) (contrôle de vitesse de ventilateur intelligent)

* CHA_FAN2/WP prend en charge un ventilateur de refroidisseur d'eau d'une puissance maximale de 2A (24 W).

* CHA_FAN1/WP et CHA_FAN3/WP prend en charge un ventilateur de refroidisseur d'eau d'une puissance maximale de 1A (12 W).

* CPU_FAN2/WP, CHA_FAN1/WP, CHA_FAN2/WP et CHA_FAN3/WP peuvent détecter automatiquement si un ventilateur 3 broches ou 4 broches est utilisé.

1 x connecteur d'alimentation ATX 24 broches

1 x connecteur d'alimentation 12 V 8 broches

1 x connecteur audio panneau frontal

1 x connecteur Thunderbolt AIC (5 broches)

2 x embases USB 2.0 (3 ports USB 2.0 pris en charge) (Protection contre les décharges électrostatiques)

	2 x embase USB 3.1 Gen1 (4 ports USB 3.1 Gen1 pris en charge) (Protection contre les décharges électrostatiques)1 x Embase mode Performances / OC facile
Caractéris-tiques du BIOS	BIOS UEFI AMI avec prise en charge d'interface graphique multilingueCompatible ACPI 6.0 Wake Up EventsCompatible SMBIOS 2.7Réglage de la tension CPU Vcore, DRAM, PCH 1,0 V, VC-CIO, VCCST, VCCSA
Surveillance du matériel	Détection de température : Ventilateurs de CPU, CPU /pompe à eau, châssis /pompe à eauTachymètre de ventilateur : Ventilateurs de CPU, CPU /pompe à eau, châssis /pompe à eauVentilateur silencieux (réglage automatique de la vitesse du ventilateur du châssis d'après la température du CPU) : Venti-lateurs de CPU, CPU /pompe à eau, châssis /pompe à eauContrôle simultané des vitesses du ventilateur : Ventilateurs de CPU, CPU /pompe à eau, châssis /pompe à eauSurveillance de la tension d'alimentation : +12V, +5V, +3,3V, CPU Vcore, DRAM, VPPM, PCH 1,0V, VCCSA, VCCST
Système d'exploitation	Microsoft® Windows® 10 64 bits
Certifications	FCC, CEErP/EuP Ready (alimentation ErP/EuP ready requise)

* pour des informations détaillées de nos produits, veuillez visiter notre site : http://www.asrock.com

Il est important de signaler que l'overclocking présente certains risques, incluant des modifications du BIOS, l'application d'une technologie d'overclocking déliée et l'utilisation d'outils d'overclocking développés par des tiers. La stabilité de votre système peut être affectée par ces pratiques, voire provoquer des dommages aux composants et aux périphériques du système. L'overclocking se fait à vos risques et périls. Nous ne pourrons en aucun cas être tenus pour responsables des dommages éventuels provoqués par l'overclocking.

1.3 Configuration des cavaliers (jumpers)

L'illustration ci-dessous vous renseigne sur la configuration des cavaliers (jumpers).

Lorsque le capuchon du cavalier est installé sur les broches, le cavalier est « court-circuité ».

Si le capuchon du cavalier n'est pas installé sur les broches, le cavalier est « ouvert ».

Short

Open

Cavalier Clear CMOS (CLRCMOS1)

(voir p.1 ou 2, No. 19)

Cavalier (jumper)

à 2 broches

Court-circuité : Fonction Clear CMOS

Ouvert : Par défaut

CLRCMOS1 vous permet d'effacer les donnés de la CMOS. Les données de la CMOS incluent les informations de configuration du système telles que mot de passe, date, heure et paramètres de réglage du système. Pour effacer les paramètres du système et rétablir les valeurs par défaut, veuillez éteindre votre ordinateur et débrancher son cordon d'alimentation ; utilisez ensuite un capuchon de cavalier pour court-circuiter les broches CLRCMOS1 pendant 3 secondes. N'oubliez pas de retirer le capuchon du cavalier une fois les données CMOS effacées. Si vous avez besoin d'effacer les données CMOS après une mise à jour du BIOS, vous devez tout d'abord redémarrer le système, puis l'éteindre avant de procéder à l'effacement de la CMOS.

1.4 Embases et connecteurs de la carte mère

Les embases et connecteurs situés sur la carte NE SONT PAS des cavaliers. Ne placez JAMAIS de capuchons de cavaliers sur ces embases ou connecteurs. Placer un capuchon de cavalier sur ces embases ou connecteurs endommagera irrémédiablement votre carte mère.

Embase du panneau système

(PANNEAU1 à 9 broches) (voir p.1 ou 2, No. 11)

Branchez le bouton de mise en marche, le bouton de réinitialisation et le témoin d'état du système présents sur le châssis sur cette embase en respectant la configuration des broches illustrée ci-dessous. Repérez les broches positive et négative avant de brancher les câbles.

PWRBTN (bouton d'alimentation):

pour brancher le bouton d'alimentation du panneau frontal du châssis. Vous pouvez configurer la façon dont votre système doit s'arrêter à l'aide du bouton d'alimentation.

RESET (bouton de réinitialisation):

pour brancher le bouton de réinitialisation du panneau frontal du châssis. Appuyez sur le bouton de réinitialisation pour redémarrer l'ordinateur en cas de plantage ou de dysfonctionnement au démarrage.

PLED (LED d'alimentation du système) :

pour brancher le témoin d'état de l'alimentation du panneau frontal du châssis. Le LED est allumé lorsque le système fonctionne. Le LED clignote lorsque le système se trouve en mode veille S1/S3. Le LED est éteint lorsque le système se trouve en mode veille S4 ou hors tension (S5).

HDLED (LED d'activité du disque dur) :

pour brancher le témoin LED d'activité du disque dur du panneau frontal du châssis. Le LED est allumé lorsque le disque dur lit ou écrit des données.

La conception du panneau frontal peut varier en fonction du châssis. Un module de panneau frontal est principalement composé d'un bouton d'alimentation, d'un bouton de réinitialisation, d'un témoin LED d'alimentation, d'un témoin LED d'activité du disque dur, d'un haut-parleur etc. Lorsque vous reliez le module du panneau frontal de votre châssis sur cette embase, veillez à parfaitement faire correspondre les fils et les broches.

Prise DEL d'alimentation et haut-parleur

(SPK_PLED1 à 7 broches)

(voir p.1 ou 2, No. 12)

Veuillez brancher la DEL d'alimentation du châssis et le haut-parleur du châssis sur ce connecteur.

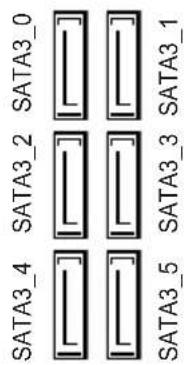

Connecteurs Serial ATA3

(SATA3_0_1:

voir p.1 ou 2, No. 7)

(SATA3_2_3:

voir p.1 ou 2, No. 8)

(SATA3_4_5:

voir p.1 ou 2, No. 9)

Ces six connecteurs SATA3 sont compatibles avec les câbles de données SATA pour les appareils de stockage internes avec un taux de transfert maximal de 6,0 Go/s.

* Si M2_1 est occupé par un périphérique M.2 type SATA, SATA3_1 est désactivé.

* Si M2_2 est occupé par un périphérique M.2 type SATA, SATA3_5 est désactivé.

Embases USB 2.0

(USB3 à 5 broches)

(voir p.1 ou 2, No. 17)

Cette carte mère comprend deux connecteurs.

(USB_1_2 à 9 broches)

(voir p.1 ou 2, No. 16)

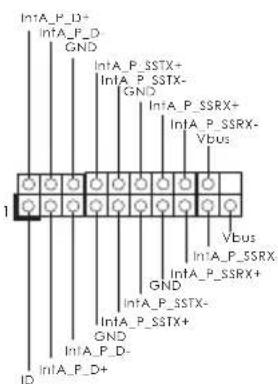

Embase USB 3.1 Gen1

(USB3_5_6 à 19 broches)

(voir p.1 ou 2, No. 6)

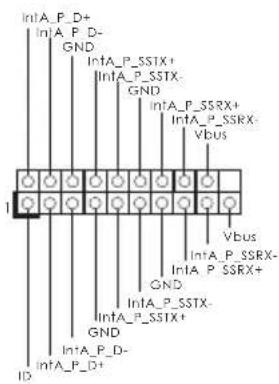

Cette carte mère comprend deux connecteur. Cette embase USB 3.1 Gen1 peut prendre en charge deux ports.

(USB3_7_8 à 19 broches)

(voir p.1 ou 2, No. 15)

Embase audio du panneau frontal (HD_AUDIO1 à 9 broches) (voir p.1 ou 2, No. 24)

Cette embase sert au branchement des appareils audio au panneau audio frontal.

1. L'audio haute définition prend en charge la technologie Jack Sensing (détection de la fiche), mais le panneau grillagé du châssis doit être compatible avec la HDA pour fonctionner correctement. Veuillez suivre les instructions figurant dans notre manuel et dans le manuel du châssis pour installer votre système.
2. Si vous utilisez un panneau audio AC'97, veuillez le brancher sur l'embase audio du panneau frontal en procédant comme suit :
   A. branchez Mic_IN (MIC) sur MIC2_L.
   B. branchez Audio_R (RIN) sur OUT2_R et Audio_L (LIN) sur OUT2_L.
   C. branchez la mise à terre (GND) sur mise à terre (GND).
   D. MIC_RET et OUT_RET sont exclusivement réservés au panneau audio HD. Il est inutile de les brancher avec le panneau audio AC'97.
   E. Pour activer le micro frontal, sélectionnez l'onglet « FrontMic » du panneau de contrôle Realtek et réglez le paramètre « Volume d'enregistrement ».

Connecteurs du ventilateur de châssis/pompe à eau

(CHA_FAN1/WP à 4 broches)

(voir p.1 ou 2, No. 14)

(CHA_FAN2/WP à 4 broches)

(voir p.1 ou 2, No. 26)

(CHA_FAN3/WP à 4 broches)

(voir p.1 ou 2, No. 13)

Cette carte mère est dotée d'trois connecteurs pour ventilateur de châssis à refroidissement par eau à 4 broches. Si vous envisagez de connecter un ventilateur de refroidisseur d'eau pour châssis à 3 broches, veuillez le brancher sur la Broche 1-3.

Connecteur du ventilateur du processeur

(CPU_FAN1 à 4 broches) (voir p.1 ou 2, No. 2)

Cette carte mère est dotée d'un connecteur pour ventilateur de processeur (Quiet Fan) à 4 broches. Si vous envisagez de connecter un ventilateur de processeur à 3 broches, veuillez le brancher sur la Broche 1-3.

Connecteur pour ventilateur de processeur / pompe à eau (CPU_FAN2/WP à 4 broches) (voir p.1 ou 2, No. 27)

Cette carte mère est dotée d'un connecteur pour ventilateur de processeur à refroidissement par eau à 4 broches. Si vous envisagez de connecter un ventilateur de refroidisseur d'eau pour processeur à 3 broches, veuillez le brancher sur la Broche 1-3.

Connecteur d'alimentation ATX (ATXPWR1 à 24 broches) (voir p.1 ou 2, No. 5)

Cette carte mère est dotée d'un connecteur d'alimentation ATX à 24 broches. Pour utiliser une alimentation ATX à 20 broches, veuillez effectuer les branchements sur la Broche 1 et la Broche 13.

Connecteur d'alimentation ATX 12V (ATX12V1 à 8 broches) (voir p.1 ou 2, No. 1)

Cette carte mère est dotée d'un connecteur d'alimentation ATX 12V à 8 broches. Pour utiliser une alimentation ATX à 4 broches, veuillez effectuer les branchements sur la Broche 1 et la Broche 5.

Connecteur Thunderbolt AIC (TB1 à 5 broches) (voir p.1 ou 2, No. 25)

Veuillez connecter une carte d'extension (AIC) Thunderbolt™ au connecteur AIC Thunderbolt via le câble GPIO.

Embase pour port série (COM1 à 9 broches) (voir p.1 ou 2, No. 23)

Cette embase COM1 prend en charge un module de port série.

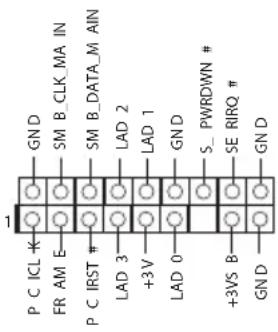

Embase TPM

(TPMS1 à 17 broches)

(voir p.1 ou 2, No. 22)

Ce connecteur prend en charge un module TPM (Trusted Platform Module – Module de plateforme sécurisée), qui permet de sauve-garder clés, certificats numériques, mots de passe et données en toute sécurité. Le système TPM permet également de renforcer la sécurité du réseau, de protéger les identités numériques et de préserver l'intégrité de la plateforme.

Embase LED RVB

(RGB_LED1 à 4 broches)

(voir p.1 ou 2, No. 21)

(RGB_LED2 à 4 broches)

(voir p.1 ou 2, No. 20)

L'embase LED RVB sert à connecter le câble d'extension LED RVB qui permet aux utilisateurs de choisir parmi plusieurs effets lumineux LED.

Attention : N'installez jamais le câble LED RVB dans le mauvais sens ; dans le cas contraire, le câble peut être endommagé.

*Veuillez consulter la page 32 pour des instructions supplémentaires sur cette embase.

Embase LED adressable

(ADDR_LED1 à 3

broches1)

(voir p.1 ou 2, No. 18)

Cette embase sert à connecter un câble de rallonge LED adressable permettant aux utilisateurs de choisir parmi différents effets lumineux LED.

Attention : N'installez jamais le câble LED adressable dans le mauvais sens. Dans le cas contraire, le câble peut être endommagé.

*Veuillez consulter la page 33 pour des instructions supplémentaires sur cette embase.

Embase mode Performances / OC facile (PM_OC à 4 broches) (voir p.1 ou 2, No. 10)

Veuillez connecter le commutateur OC et l'indicateur LED OC du châssis sur cette embase conformément aux affectations des broches. Repérez les broches positive et négative avant de brancher les câbles.

1 Introduzione

(ver p.1 ou p.2, N.° 19)

Jumper de 2 pinos

Curto: Apagar CMOS

Abrir: Padrão

(ver p.1 ou p.2, N.° 17)

(ver p.1 ou p.2, N.° 16)

Plataforma USB 3.1 Gen1

(USB3_5_6 de 19 pinos)

(ver p.1 ou p.2, N.° 6)

(ver p.1 ou p.2, N.° 15)

Suporte de áudio do painel frontal (HD_AUDIO1 de 9 pinos) (ver p.1 ou p.2, N.º 24)

(PCIE2)；雙 x8 (PCIE2) / x8 (PCIE4))*

*支援NVMe SSD作為開機磁碟

^TM 及 CrossFireX ^TM

^TM 及 SLI^TM

^TM 及雙 NVIDIA ^® GeForce ^® RTX 系

列顯示卡
