MANUALE UTENTE Z390 Phantom Gaming SLI/ac ASROCK
Congratulazioni per l'acquisto della scheda madre ASRock Z390 Phantom Gaming SLI/ac / Z390 Phantom Gaming SLI, una scheda madre affidabile prodotta secondo i severissimi controlli di qualità ASRock. La scheda madre offre eccellenti prestazioni con un design robusto che si adatta all'impegno di ASRock di offrire sempre qualità e durata.
Dato che le specifiche della scheda madre e del software BIOS possono essere aggiornate, il contenuto di questa documentazione sarà soggetto a variazioni senza preavviso. Nel caso di eventuali modifiche della presente documentazione, la versione aggiornata sarà disponibile sul sito Web di ASRock senza ulteriore preavviso. Per il supporto tecnico correlato a questa scheda madre, visitare il nostro sito Web per informazioni specifiche relative al modello attualmente in uso. È possibile trovare l'elenco di schede VGA più recenti e di supporto di CPU anche sul sito Web di ASRock. Sito Web di ASRock http://www.asrock.com.
1.1 Contenuto della confezione
Scheda madre ASRock Z390 Phantom Gaming SLI/ac / Z390 Phantom Gaming SLI (Form Factor ATX)
Guida rapida di installazione ASRock Z390 Phantom Gaming SLI/ac / Z390 Phantom Gaming SLI
CD di supporto ASRock Z390 Phantom Gaming SLI/ac / Z390 Phantom Gaming SLI
1 x mascherina metallica posteriore I/O
2 x cavi dati Serial ATA (SATA) (opzionali)
1 x scheda ASRock SLI_HB_Bridge_2S (opzionali)
2 x viti per Socket M.2 (opzionali)
2 x Antenna ASRock WiFi 2,4/5 GHz (optional) (solo per Z390 Phantom Gaming SLI/ac)
1.2 Specifiche
| Piattaforma | Fattore di forma ATX |
| CPU | Supporta processori 8^th Gen e 9^th Generation Intel* CoreTM (Socket 1151)Digi Power designPotenza a 10 fasiSupporta la tecnologia Intel® Turbo Boost 2.0Supporto di CPU unlocked Intel® K-SeriesSupporta gamma completa overclocking BCLK ASRock |
| Chipset | Intel® Z390 |
| Memoria | Tecnologia memoria DDR4 Dual Channel4 x alloggi DIMM DDR4Supporto di memoria DDR4 4300+(OC)*/4266(OC)/4133 (OC)/4000(OC)/3866(OC)/3800(OC)/3733(OC)/3600 (OC)/3200(OC)/2933(OC)/2800(OC)/2666/2400/2133, senza buffer* Per maggiori informazioni fare riferimento all'elenco dei supporti di memoria sul sito di ASRock.(http://www.asrock.com/)Supporta moduli di memoria ECC UDIMM (funziona in modalità non ECC)Capacità max. della memoria di sistema: 64GBSupporto di XMP (Extreme Memory Profile) Intel® 2.0 Contatti d'oro 15μ negli alloggi DIMM |
| Alloggio d'espansione | 2 x Alloggi PCI Express 3.0 x16 (PCIE2/PCIE4:modalità singola a x16 (PCIE2); doppia a x8 (PCIE2) / x8 (PCIE4))* * Supporto di SSD NVMe come disco d'avvio4 x alloggi PCI Express 3.0 x1 (Flexible PCIe)Supporta AMD Quad CrossFireXTM e CrossFireXTMSupporta NVIDIA® Quad SLITM e SLITMSupporta NVIDIA® NVLinkTM con doppia scheda grafica serie NVIDIA® GeForce® RTX* NVIDIA NVLink Bridge non viene fornito con il pacchetto. Acquistare da NVIDIA® se necessario. |
1 x Socket M.2 verticale (Key E) con il modulo WiFi-802.11ac fornito (sul pannello I/O posteriore) (solo per Z390 Phantom Gaming SLI/ac) Contatti d'oro 15μ nell'alloggio VGA PCIe (PCIE2)
Grafica
La videografica integrata della scheda video UHD Intel® e le uscite VGA possono essere supportate soltanto con processori con GPU integrata. Supporta la videografica integrata della scheda video UHD Intel®: Intel® Quick Sync Video con AVC, MVC (S3D) e MPEG-2 Full HW Encode1, Intel® InTru™ 3D, Intel® Clear Video HD Technology, Intel® Insider™, Intel® UHD Graphics DirectX 12 Codifica/decodifica HWA: AVC/H.264, HEVC/H.265 8-bit, HEVC/H.265 10-bit, VP8, VP9 8-bit, VP9 10-bit (solo decodifica), MPEG2, MJPEG, VC-1 (solo decodifica) Doppia uscita grafica: Supporto di porte DVI-D e HDMI tramite controller display indipendenti Supporta HDMI con risoluzione massima fino a 4K x 2K (4096 x 2160) a 30Hz Supporta DVI-D con una risoluzione max. fino a 1920 x 1200 a 60 Hz Supporto delle funzioni Auto Lip Sync, Deep Color (12bpc), xvYCC e HBR (High Bit Rate Audio) con porta HDMI (è necessario un monitor compatibile HDMI) Supporto di HDCP con le porte DVI-D e HDMI Supporto riproduzione 4K Ultra HD (UHD) sulla porta HDMI
Audio
Audio HD a 7.1 canali con Content Protection (codec audio Realtek ALC892) Supporto audio Blu-ray Premium Supporta protezione da sovratensione Cappucci audio Nichicon serie Fine Gold
LAN
2,5 LAN Gigabit 10/100/1000/2500 Mb/s Dragon RTL8125AG Supporto di Phantom Gaming LAN Software - Controllo intuitivo di regolazione automatica della larghezza di bandal
- Interfaccia grafica facile da usare
- Statistiche d'uso della rete
- Impostazioni predefinite ottimizzate per le modalità di Gioco, Navigazione e Streaming
- Controllo priorità personalizzato dall'utentel
Supporto WOL (Wake-On-LAN)
Supporta protezione da fulmini/scariche elettrostatiche
Supporto Energy Efficient Ethernet 802.3az
Supporto PXE
Wireless LAN
(solo per Z390
Phantom Gaming SLI/ac)
Modulo Intel ^® 802.11ac WiFi
Supporta la connessione wireless ad alta velocità fino a 433 Mbps
Supporto di Bluetooth 4.2 / 3.0 + High speed Classe II
I/O pannello posteriore
2 x Porta antenna (solo per Z390 Phantom Gaming SLI/ac)
1 x porta mouse/tastiera PS/2
1 x porta DVI-D
1 x porta HDMI
1 x porta uscita SPDIF ottico
1 x Porta USB 3.1 Gen2 di tipo A (ReDriver) (supporta protezione da scariche elettrostatiche)
1 x Porta USB 3.1 Gen2 di tipo C (ReDriver) (supporta protezione da scariche elettrostatiche)
4 x porte USB 3.1 Gen1 (Intel ^® Z390) (supporto protezione da scariche elettrostatiche)
1 x porta LAN RJ-45 con LED (ACT/LINK LED e SPEED LED)
Connettori audio HD: altoparlante posteriore/centrale/basso/ingresso linea/altoparlante anteriore/microfono
Archiviazione
* Se M2_1 è occupato da un dispositivo M.2 di tipo SATA, SATA3_1 sarà disabilitato.
* Se M2_2 è occupato da un dispositivo M.2 di tipo SATA, SATA3_5 sarà disabilitato.
1 x socket Ultra M.2 (M2_1), supporta il modulo M.2 SATA3 6,0 Gb/s di tipo M Key 2230/2242/2260/2280 ed il modulo M.2 PCI Express fino a Gen3 x4 (32 Gb/s)**
1 x socket Ultra M.2 (M2_2), supporta il modulo M.2 SATA3 6,0 Gb/s di tipo 2230/2242/2260/2280/22110 ed il modulo M.2 PCI Express fino a Gen3 x4 (32 Gb/s) ^**
** Supporta la tecnologia Intel® Optane™
** Supporto di SSD NVMe come disco d'avvio
** Supporta kit ASRock U.2
Connettore
1 x connettore porta COM 1 x connettore TPM 1 x connettore LED alimentazione e altoparlante 2 x collettore LED RGB
* Supporto totale di fino a 12V/3A, 36W strip LED 1 x Header LED indirizzabile
* Supporto totale di fino a 5V/3A, 15W strip LED 1 x connettore ventola CPU (4-pin)
* Il connettore ventola CPU supporta ventole CPU con potenza massima di 1 A (12 W).
1 x connettore ventola CPU/ventola pompa dell'acqua (4 pin) (Controllo intelligente della velocità della ventola)
* La ventola CPU/ventola pompa dell'acqua supporta ventole di sistemi di raffreddamento ad acqua di potenza massima di 2A (24W).
3 x connettori ventola telaio/ventola pompa dell'acqua (4 pin) (Controllo intelligente della velocità della ventola)
* CHA_FAN2/WP supporta ventole di sistemi di raffreddamento ad acqua di potenza massima di 2A (24W).
* CHA_FAN1/WP e CHA_FAN3/WP supporta ventole di sistemi di raffreddamento ad acqua di potenza massima di 1A (12W).
* CPU_FAN2/WP, CHA_FAN1/WP, CHA_FAN2/WP e CHA_FAN3/WP sono in grado di rilevare se è in uso una ventola a 3 pin o 4 a pin.
1 x connettore alimentazione ATX 24 pin 1 x connettore alimentazione 12 V 8-pin 1 x connettore audio pannello frontale 1 x connettore Thunderbolt AIC (5-pin)
| 2 x header USB 2.0 (supporto di 3 porte USB 2.0) (supporto protezione da scariche elettrostatiche)2 x header USB 3.1 Gen1 (supporto di 4 porte USB 3.1 Gen1) (supporto protezione da scariche elettrostatiche)1 x Basetta Modalità prestazioni / Overclocking (OC) facile | |
| FunzionalitàBIOS | AMI UEFI Legal BIOS con interfaccia di supporto multi-lingueEventi di riattivazione conformi a ACPI 6.0Supporto di SMBIOS 2.7Regolazione multipla tensione CPU Vcore, DRAM, PCH 1,0V, VCCIO, VCCST, VCCSA |
| Hardware Monitor | Sensore di temperatura: Ventole CPU, CPU/pompa dell'acqua, telaio/pompa dell'acquaTachimetro ventola: Ventole CPU, CPU/pompa dell'acqua, telaio/pompa dell'acquaVentola silenziosa (regolazione automatica velocità in base alla temperatura della CPU): Ventole CPU, CPU/pompa dell'acqua, telaio/pompa dell'acquaControllo velocità ventola: Ventole CPU, CPU/pompa dell'acqua, telaio/pompa dell'acquaMonitoraggio tensione: +12V, +5V, +3,3V, CPU Vcore, DRAM, VPPM, PCH 1,0V, VCCSA, VCCST |
| SO | Microsoft® Windows® 10 64 bit |
| Certificazioni | FCC, CEErP/EuP Ready (è necessaria alimentazione ErP/EuP ready) |
* Per informazioni dettagliate sul prodotto, visitare il nostro sito Web: http://www.asrock.com
Prestare attenzione al potenziale rischio previsto nella pratica di overclocking, inclusa la regolazione delle impostazioni nel BIOS, l'applicazione di tecnologia di Untied Overclocking o l'utilizzo di strumenti di overclocking di terze parti. L'overclocking può influenzare la stabilità del sistema o perfino provocare danni ai componenti e ai dispositivi del sistema. Occorre eseguirlo a proprio rischio e spese. Non ci riterremo responsabili per possibili danni provocati da overclocking.
1.3 Impostazione jumper
L'illustrazione mostra in che modo vengono impostati i jumper. Quando il cappuccio del jumper è posizionato sui pin, il jumper è "cortocircuitato". Se sui pin non è posizionato alcun cappuccio del jumper, il jumper è "aperto".
Short
Open
Jumper per azzerare la CMOS (CLRCMOS1)
(vedere pag. 1 a 2, n. 19)
Jumper a 2 pin
Cortocircuitato: Azzerare la CMOS
Aperto: Predefinito
CLRCMOS1 consente di azzerare i dati presenti nella CMOS. I dati presenti nella CMOS includono informazioni relative all'impostazione del sistema quali password del sistema, data, ora e parametri di impostazione del sistema. Per azzerare e reimpostare i parametri del sistema alla configurazione predefinita, spegnere il computer e scollegare il cavo di alimentazione, quindi utilizzare un cappuccio del jumper per cortocircuitare i pin su CLRCMOS1 per 3 secondi. Ricordarsi di rimuovere il cappuccio del jumper dopo aver azzerato la CMOS. Se è necessario azzerare la CMOS dopo l'aggiornamento del BIOS, è necessario riavviare prima il sistema e in seguito spegnerlo prima di eseguire l'operazione di azzeramento della CMOS.
1.4 Header e connettori su scheda
Gli header e i connettori sulla scheda NON sono jumper. NON posizionare cappucci del jumper su questi header e connettori. Il posizionamento di cappucci del jumper su header e connettori provocherà danni permanenti alla scheda madre.
Header sul pannello del sistema
(PANEL1 a 9 pin)
(vedere pag.1 o 2, n. 11)
Collegare il tasto d'alimentazione, il tasto di ripristino e l'indicatore di stato del sistema del telaio a questa basetta in base all'assegnazione dei pin definita di seguito. Annotare i pin positivi e negativi prima di collegare i cavi.
PWRBTN (tasto d'alimentazione):
Collegare al tasto d'alimentazione del pannello frontale del telaio. Utilizzando il tasto d'alimentazione è possibile configurare il modo in cui si spegne il sistema.
RESET (tasto di ripristino):
Collegare all'interruttore di ripristino del pannello frontale del telaio. Premere il tasto di ripristino per riavviare il sistema se il computer si blocca e non riesce ad eseguire un normale riavvio.
PLED (LED alimentazione del sistema):
collegare all'indicatore di stato dell'alimentazione sul pannello anteriore dello chassis. Il LED è acceso quando il sistema è in funzione. Il LED continua a lampeggiare quando il sistema si trova nello stato di sospensione S1/S3. Il LED è spento quando il sistema si trova nello stato di sospensione S4 o quando è spento (S5).
HDLED (LED di attività disco rigido):
collegare al LED di attività disco rigido sul pannello anteriore dello chassis. Il LED è acceso quando il disco rigido sta leggendo o scrivendo dati.
Il design del pannello anteriore può cambiare a seconda dello chassis. Un modulo del pannello frontale consiste principalmente di tasto d'alimentazione, tasto di ripristino, LED d'alimentazione, LED attività del disco rigido, altoparlanti e così via. Quando si collega il modulo del pannello frontale del telaio a questa basetta, assicurarsi che l'assegnazione dei cavi e l'assegnazione dei pin siano corrette.
Connettore LED
alimentazione e
altoparlante
(SPK_PLED1 a 7 pin)
(vedere pag. 1 a 2, n. 12)
Collegare i LED alimentazione e l'altoparlante a questo connet- tore.

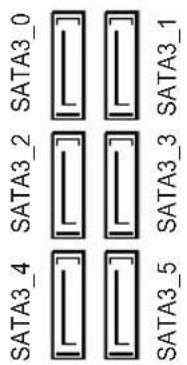

Connettori Serial ATA3
(SATA3_0_1:
vedere pag. 1 o 2, n. 7)
(SATA3_2_3:
vedere pag. 1 o 2, n. 8)
(SATA3_4_5:
vedere pag. 1 o 2, n. 9)
Questi sei connettori SATA3 supportano cavi dati SATA per dispositivi di archiviazione interna, con una velocità di trasferimento dati fino a 6,0 Gb/s.
* Se M2_1 è occupato da un dispositivo M.2 di tipo SATA, SATA3_1 sarà disabilitato.
* Se M2_2 è occupato da un dispositivo M.2 di tipo SATA, SATA3_5 sarà disabilitato.
Header USB 2.0
(USB_3 a 5 pin)
(vedere pag. 1 a 2, n. 17)
Ci sono due connettori su questa scheda madre.
(USB_1_2 a 9 pin)
(vedere pag. 1 a 2, n. 16)

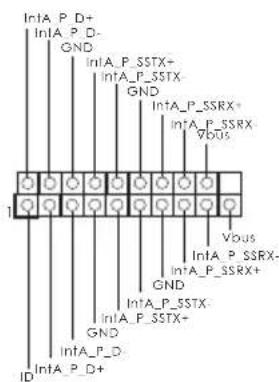

Header USB 3.1 Gen1
(USB3_5_6 19 pin)
(vedere pag. 1 a 2, n. 6)
Su questa scheda madre c'è due connettore. Questa basetta USB 3.1 Gen1 può supportare due porte.
(USB3_7_8 19 pin)
(vedere pag. 1 a 2, n. 15)
Header audio pannello anteriore (HD_AUDIO1 a 9 pin) (vedere pag. 1 a 2, n. 24)
Questo header serve a collegare i dispositivi audio al pannello audio anteriore.
- L'audio ad alta definizione supporta le funzioni Jack sensing, ma il filo del pannello sullo chassis deve supportare HDA per funzionare correttamente. Seguire le istruzioni presenti nel nostro manuale e nel manuale dello chassis per installare il sistema.
- Se si utilizza un pannello audio AC'97, installarlo sull'header audio del pannello anteriore seguendo le fasi di seguito:
A. Collegare Mic_IN (MIC) a MIC2_L.
B. Collegare Audio_R (RIN) a OUT2_R e Audio_L (LIN) a OUT2_L.
C. Collegare Ground (GND) a Ground (GND).
D. MIC_RET e OUT_RET servono soltanto per il pannello audio HD. Non è necessario collegarli per il pannello audio AC'97.
E. Per attivare il microfono anteriore, andare alla scheda "FrontMic" nel pannello di controllo Realtek e regolare il "Volume di registrazione".
Connettori ventola chassis / pompa dell'acqua
(vedere pag. 1 a 2, n. 14)
(CHA_FAN2/WP a 4 pin)
(vedere pag. 1 a 2, n. 26)
(CHA_FAN3/WPa 4 pin)
(vedere pag. 1 a 2, n. 13)
Questa scheda madre è dotata di connettori tre 4-Pin per ventole raffreddamento ad acqua del telaio. Se si decide di collegare una ventola telaio con raffreddamento ad acqua a 3 pin, collegarla al pin 1-3.
Connettore ventola CPU (CPU_FAN1 a 4 pin)
(vedere pag.1 o 2, n. 2)
Questa scheda madre è dotata di un connettore per la ventola della CPU (Ventola silenziosa) a 4 pin. Se si decide di collegare una ventola della CPU a 3 pin, collegarla al pin 1-3.
Connettore ventola CPU / pompa dell'acqua (CPU_FAN2/WP a 4 pin) (vedere pag. 1 a 2, n. 27)
Questa scheda madre è dotata di un connettore per la ventola della CPU con raffreddamento ad acqua a 4 pin. Se si decide di collegare una ventola della CPU con raffreddamento ad acqua a 3 pin, collegarla al pin 1-3.
Connettore di alimentazione ATX (ATXPWR1 a 24 pin) (vedere pag. 1 a 2, n. 5)
Questa scheda madre è dotata di un connettore di alimentazione ATX a 24 pin. Per utilizzare un'alimentazione ATX a 20 pin, collegarla lungo il pin 1 e il pin 13.
Connettore di alimentazione ATX da 12 V
(ATX12V1 a 8 pin) (vedere pag. 1 a 2, n. 1)
Questa scheda madre è dotata di un connettore di alimentazione ATX da 12 V a 8 pin. Per utilizza-re un'alimentazione ATX a 4 pin, collegarla lungo il pin 1 e il pin 5.
Connettore Thunderbolt AIC
(TB1 5-pin) (vedere pag. 1 a 2, n. 25)
Collegare una scheda aggiuntiva Thunderbolt™ (AIC) al connettore Thunderbolt AIC utilizzando il cavo GPIO.
* Installare la scheda Thunderbolt™ AIC nell'alloggio (predefinito) PCIE4.
Header porta seriale (COM1 a 9 pin) (vedere pag. 1 a 2, n. 23)
Questo header COM1 supporta un modulo di porta seriale.

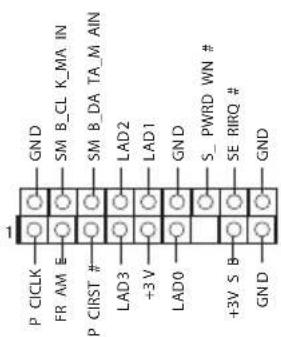

Connettore TPM (TPMS1 a 17 pin) (vedere pag. 1 a 2, n. 22)
Questo connettore supporta il sistema Trusted Platform Module (TPM), che può archiviare in modo sicuro chiavi, certificati digitali, password e dati. Un sistema TPM permette anche di potenziare la sicurezza della rete, di proteggere identità digitali e di garantire l'integrità della piatta-forma.
Collettore LED RGB (RGB_LED1 a 4 pin) (vedere pag. 1 a 2, n. 21) (RGB_LED2 a 4 pin) (vedere pag. 1 a 2, n. 20)
Il collettore LED RGB viene utilizzato per collegare la prolunga LED RGB, che consente agli utenti di scegliere tra vari effetti di illuminazione a LED.
Attenzione: Non installare il cavo LED RGB in senso errato; in caso contrario, il cavo potrebbe danneggiarsi.
* Fare riferimento a pagina 32 per ulteriori istruzioni su questa basetta.
Header LED indirizzabile (ADDR_LED1 a 3 pin) (vedere pag. 1 a 2, n. 18)
Questo header serve a collegare il cavo di estensione del LED indirizzabile che consente di scegliere tra vari effetti luce LED.
Attenzione: Non installare mai il cavo del LED indirizzabile secondo un orientamento errato, altrimento potrebbe danneggiarsi.
* Fare riferimento a pagina 33 per ulteriori istruzioni su questa basetta.
Basetta Modalità prestazioni / Overclocking (OC) facile (PM_OC a 4 pin) (vedere pag. 1 a 2, n. 10)
Collegare l'interruttore OC e l'indicatore LED OC sul telaio a questa basetta in base all'assegnazione dei pin. Annotare i pin positivi e negativi prima di collegare i cavi.
