1 はじめに ASRock Z390 Phantom Gaming SLI/ac / Z390 Phantom Gaming SLI マザーボード をお買い上げ頂きありがとうございます。ASRock の製品は一貫した厳格な品質 管理の下で製造されております。優れた品質と耐久性を兼ね備えつつ、優れたパ フォーマンスを提供致します。

• ASRock Z390 Phantom Gaming SLI/ac / Z390 Phantom Gaming SLI クイックインストー

• 2 x シリアルATA（SATA）データケーブル（オプション）

• 1 x ASRock SLI_HB_Bridge_2S カード （オプション）

• 2 x M.2 ソケット用ねじ （オプション）

• 2 x ASRock WiFi 2.4/5 GHz アンテナ（オプション）（Z390 Phantom Gaming SLI/ac 専用） マザーボードの仕様とBIOS ソフトウェアは更新されることがあるため、このマニュアルの内容は予告なしに変更することがあります。このマニュアルの内容に変更が あった場合には、更新されたバージョンは、予告なくASRock のウェブサイトから 入手できるようになります。このマザーボードに関する技術的なサポートが必要な 場合には、ご使用のモデルについての詳細情報を、当社のウェブサイトで参照くだ さい。ASRock のウェブサイトでは、最新のVGA カードおよびCPU サポート一覧も ご覧になれます。ASRock ウェブサイト http://www.asrock.com.140

プロセッサーに対応（ソ ケット 1151）

• Intel® ターボブースト2.0 テクノロジーをサポート

• Intel® K シリーズ アンロック CPU に対応

• ASRock BCLK フルレンジオーバークロッキングに対応

• デュアルチャンネル DDR4 メモリ機能

• 詳細については、ASRock ウェブサイトのメモリーサポート一 覧を参照してください。(http://www.asrock.com/)

• ECC UDIMM メモリモジュールに対応（non-ECC モードで

• Intel® エクストリームメモリプロファイル（XMP）2.0 に対応

• DIMM スロットに 15 μゴールドコンタクトを採用

• 2 x PCI Express 3.0 x16 スロ ット（PCIE2/PCIE4:x16 (PCIE2) でシングル、x8 (PCIE2) / x8 (PCIE4) でデュアル）*

• 起動ディスクとして NVMe SSD に対応

• 4 x PCI Express 3.0 x1 スロット(Flexible PCIe)

• デュアルNVIDIA® GeForce® RTX シリーズグラフィックカー ドでNVIDIA® NVLink

• NVIDIA NVLink Bridge には、パッケージは付属していませ ん。 必要に応じて、NVIDIA® から購入してください。

• 1 x 垂直 M.2 ソケ ット（Key E）、WiFi-802.11ac モジュールが バンドルされています（リア I/O）（Z390 Phantom Gaming SLI/ac 専用）141 Z390 Phantom Gaming SLI/ac / Z390 Phantom Gaming SLI

• VGA PCIe スロットに 15 μゴールドコンタクトを採用 （PCIE2）

• Intel® UHD グラフィックス内蔵ビジュアルおよびVGA 出 力は、GPU に統合されたプロセッサーのみでサポートされ

• Intel® UHD グラフィックス内蔵ビジュアルをサポート： AVC、MVC (S3D) および MPEG-2 Full HW Encode1 が装 備された Intel® クイック・シンク・ビデオ、Intel® InTru

3D、 Intel® クリアー・ビデオ HD テクノロジー、Intel® Insider

• HWA エンコード/ デコード: AVC/H.264、HEVC/H.265 8- ビット、HEVC/H.265 10- ビット、VP8、VP9 8- ビット、VP9

10- ビット ( デコードのみ)、MPEG2、MJPEG、VC-1 ( デコー

• デュアルグラフィックス出力: 独立したディスプレイコント ローラーで DVI-D ポートと HDMI ポートに対応

• HDMI に対応、最大解像度 4K x 2K (4096x2160) @ 30Hz

• DVI-D に対応、最大解像度1920x1200 @60Hz

• HDMI ポートでオートリップシンク、ディープカラー（12bpc）、 xvYCC、および 、HBR（高ビットレートオーディオ）に対応 （HDMI 対応モニターが必要です）

• DVI-D ポートと HDMI ポートで HDCP に対応

• HDMI ポートで 4K Ultra HD（UHD）再生に対応

• 7.1 CH HD オーディオ、コンテンツプロテクション付き （Realtek ALC892 オーディオコーデック）

• プレミアム・ブルーレイ・オーディオ・サポート

• ニチコン製ファインゴールドシリーズオーディオコンデンサ LAN

• 2.5 ギガビット LAN 10/100/1000/2500 Mb/s

- スマートに帯域幅制御を自動調整 - 見やすく使いやすい UI - 見やすいネットワーク使用統計情報 - ゲーム、ブラウザ、ストリーミングモードように最適化され

- ユーザーカスタマイズによる優先度制御142

• Wake-On-LAN（ウェイク オン ラン）に対応

• エネルギー効率のよいイーサネット802.3az をサポート

• PXE をサポート 無線 LAN（Z390 Phantom Gam- ing SLI/ac 専用）

• Intel® 802.11ac WiFi モジュール

• IEEE 802.11a/b/g/n/ac をサポート

• デュアルバンド（2.4/5 GHz）をサポート

• 最高 433 Mbps の高速ワイヤレス接続をサポート

• ブルートゥース4.2/3.0 + ハイスピードクラスII をサポート リアパネルI/O

• 2 x アンテナポー ト（Z390 Phantom Gaming SLI/ac 専用）

• 1 x PS/2 マウス/ キーボードポート

• 1 x USB 3.1 Gen2 Type-A ポート（リドライバ）（静電気放電 （ESD）保護に対応）

• 1 x USB 3.1 Gen2 Type-C ポート（リドライバ）（静電気放電 （ESD）保護に対応）

• 4 x USB 3.1 Gen1 ポート (Intel® Z390) （静電気放電（ESD）

• LED 付き 1 x RJ-45 LAN ポー ト（ACT/LINK LED とSPEED LED）

• HD オーディオジャック: リアスピーカー/ セントラル/ バ ス/ ラインイン/ フロントスピーカー/ マイクロフォン

• 6 x SATA3 6.0 Gb/s コネクタ、RAID（RAID 0、RAID 1、RAID 5、RAID 10、Intel ラピッド・ストレージ・テクノロジー 16）、 NCQ、AHCI およびホットプラグ機能に対応*

• SATA タイプ M.2 デバイスで M2_1 を使用している場合は、 SATA3_1 は無効になります。

• SATA タイプ M.2 デバイスで M2_2 を使用している場合は、 SATA3_5 は無効になります。

• 1 x ウルトラ M.2 ソケット (M2_1)、M Key タイプ 2230/2242/2260/2280 M.2 SATA3 6.0 Gb/s モジュールと最 大 Gen3 x4 (32 Gb/s) までの M.2 PCI Express モジュールに 対応**143 Z390 Phantom Gaming SLI/ac / Z390 Phantom Gaming SLI

• 1 x ウルトラ M.2 ソケット (M2_2)、M Key タイプ 2230/2242/2260/2280/22110 M.2 SATA3 6.0 Gb/s モジュー ルと最大 Gen3 x4 (32 Gb/s) までの M.2 PCI Express モジュ

** 起動ディスクとして NVMe SSD に対応 ** ASRock U.2 キットに対応

• 1 x 電源 LED とスピーカーヘッダー

• 合計 12V/3A、36W までの LED ストリップに対応

• 合計 5V/3A、15W までの LED ストリップに対応

• 1 x CPU ファンコネクタ（4 ピン）

• CPU ファンコネクタは最大 1A (12W) の電力の CPU ファン

• 1 x CPU/ ウォーターポンプファンコネクタ（4 ピン）（スマー

• CPU/ ウォーターポンプファンは最大 2A (24W) の出力のウ ォータークーラーに対応します。

• 3 x シャーシ/ ウォーターポンプファンコネクタ（4 ピン）（ス マートファン速度制御）

• CHA_FAN2/WP は最大 2A (24W) の出力のウォータークー

• CHA_FAN1/WP および CHA_FAN3/WP は最大 1A (12W) の出力のウォータークーラーに対応します。

• CPU_FAN2/WP、CHA_FAN1/WP、CHA_FAN2/WP および

CHA_FAN3/WP は 3 ピンまたは 4 ピンファンが使用されてい

• 1 x 24 ピン ATX 電源コネクタ

• 1 x underbolt AIC コネクタ (5 ピン)

• 2 x USB 2.0 ヘッダ ー（ 3 つの USB 2.0 ポートに対応）（静電 気放電（ESD）保護に対応）

• 2 x USB 3.1 Gen1 ヘッダ ー（4 つの USB 3.1 Gen1 ポートに 対応））（静電気放電（ESD）保護に対応）

• 1 x パフォーマンスモード / イージー OC ヘッダー144

• AMI UEFI Legal BIOS、多言語 GUI サポート付き

• ACPI 6.0 準拠ウェイクアップイベント

• 温度センシング: CPU、CPU/ ウォーターポンプ、 シャーシ / ウォーターポンプファン

• ファンタコメータ: CPU、CPU/ ウォーターポンプ、 シャーシ / ウォーターポンプファン

• 静 音ファン（ CPU 温度に従ってシャーシファン速度を自動 調整）: CPU、CPU/ ウォーターポンプ、 シャーシ/ ウォータ

• ファンマルチ速度制御: CPU、CPU/ ウォーターポンプ、 シ ャーシ/ ウォーターポンプファン

• ErP/EuP Ready（ErP/EuP 対応電源供給装置が必要です） BIOS 設定の調整、アンタイドオーバークロックテクノロジーの適用、サードパーティ のオーバークロックツールの使用などを含む、オーバークロックには、一定のリス クを伴いますのでご注意ください。オーバークロックするとシステムが不安定に なったり、システムのコンポーネントやデバイスが破損することがあります。ご自分 の責任で行ってください。弊社では、オーバークロックによる破損の責任は負いか ねますのでご了承ください。

• 商品詳細については、当社ウェブサイトをご覧ください。http://www.asrock.com145 Z390 Phantom Gaming SLI/ac / Z390 Phantom Gaming SLI

このイラストは、ジャンパーの設定方法を示しています。ジャンパーキャップがピン に被さっていると、ジャンパーは「ショート」です。ジャンパーキャップがピンに被さっ ていない場合には、ジャンパーは「オープン」です。 CMOS クリアジャンパー (CLRCMOS1) （p.1 または 2、No. 19参照） ショート： CMOS のクリア オープン: デフォルト

CLRCMOS1 は、CMOS のデータをクリアすることができます。CMOS のデータには、

システムパスワード、日付、時間、システム設定パラメーターなどのシステム設定情 報が含まれます。消去して、デフォルト設定にシステムパラメーターをリセットする には、コンピューターの電源を切り、電源コードを抜き、ジャンパーキャップを使用 して、CLRCMOS1 のピンに3 秒間ショートします。CMOS をクリアした後は、ジャン パーキャップを取り外すのを忘れないようにしてください。BIOS をアップデート後、 CMOS をクリアする必要があれば、最初にシステムを起動し、それからCMOS クリ アアクションを行う前にシャットダウンしてください。 2 ピンジャンパー146

システムパネルヘッダー （9 ピンPANEL1） （p.1 または 2、No. 11 参照） 電源ボタンを接続し、ボタン をリセットし、下記のピン割り 当てに従って、シャーシのシス テムステータス表示ランプを このヘッダーにセットします。 ケーブルを接続するときには、 ピンの＋と−に気をつけてく

（7 ピン SPK_PLED1） （p.1 または 2、No. 12 参照） シャーシ電源 LED とシャーシ スピーカーをこのヘッダーに

オンボードヘッダーとコネクタはジャンパーではありません。これらヘッダーとコネ クタにはジャンパーキャップを被せないでください。ヘッダーおよびコネクタにジャ ンパーキャップを被せると、マザーボードに物理損傷が起こることがあります。 GND

GND PWRBTN（電源ボタン）： シャーシ前面パネルの電源ボタンに接続してください。電源ボタンを使用して、システムを オフにする方法を設定できます。 RESET（リセットボタン）： シャーシ前面パネルのリセットボタンに接続してください。コンピューターがフリーズしたり、 通常の再起動を実行できない場合には、リセットボタンを押して、コンピューターを再起動

PLED（システム電源LED）： シャーシ前面パネルの電源ステータスインジケーターに接続してください。システム稼働中

は、LED が点灯します。システムがS1/S3 スリープ状態の場合には、LED は点滅を続けます。

システムがS4 スリープ状態または電源オフ（S5）のときには、LED はオフです。

HDLED（ハードドライブアクティビティLED）： シャーシ前面パネルのハードドライブアクティビティLED に接続してください。ハードドライ ブのデータを読み取りまたは書き込み中に、LED はオンになります。 前面パネルデザインは、シャーシによって異なることがあります。前面パネルモジュールは、 主に電源ボタン、リセットボタン、電源LED、ハードドライブアクティビティLED、スピーカー などから構成されます。シャーシの前面パネルモジュールとこのヘッダーを接続する場合に は、配線の割り当てと、ピンの割り当てが正しく合致していることを確かめてください。

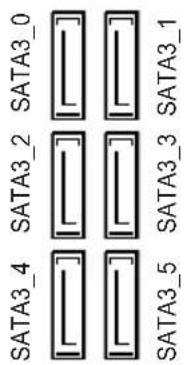

シリアルATA3 コネクタ (SATA3_0_1: p.1 または 2、No. 7 参照） (SATA3_2_3: p.1 または 2、No. 8 参照） (SATA3_4_5: p.1 または 2、No. 9 参照） これら6 つのSATA3 コネク ターは、最高6.0 Gb/ 秒のデー タ転送速度で内部ストレー ジデバイス用のSATA データ ケーブルをサポートします。

• SATA タイプ M.2 デバイス で M2_1 を使用している場合 は、SATA3_1 は無効になりま

• SATA タイプ M.2 デバイス で M2_2 を使用している場合 は、SATA3_5 は無効になりま

USB 2.0 ヘッダー （5 ピン USB_3） （p.1 または 2、No. 17参照） （9 ピン USB_1_2） （p.1 または 2、No. 16参照） このマザーボードには 2 つのヘッダーが装備され

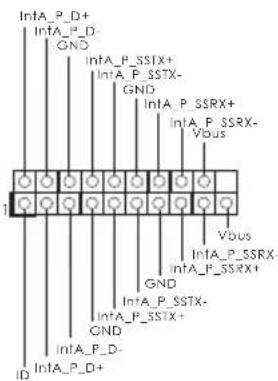

USB 3.1 Gen1 ヘッダー （19 ピン USB3_5_6） （p.1 または 2、No. 6 参照） （19 ピン USB3_7_8） （p.1 または 2、No. 15参照） このマザーボードには 2 つの ヘッダーが装備されています。 このUSB 3.1 Gen1 ヘッダー は、2 つのポートをサポートで

（9 ピンHD_AUDIO1） （p.1 または 2、No. 24 参照） このヘッダーは、フロント オーディオパネルにオー ディオデバイスを接続す

（p.1 または 2、No. 14 参照）

（p.1 または 2、No. 26 参照）

（p.1 または 2、No. 13 参照） このマザーボードは、3

ファンを接続する場合には、ピ ン1-3 に接続してください。 CPU ファンコネクタ （4 ピンCPU_FAN1） （p.1 または 2、No. 2 参照） このマザーボードは4 ピン CPU ファン（静音ファン）コネ クタが装備されています。3 ピ ンのCPU ファンを接続する 場合には、ピン1-3 に接続して

ハイディフィニションオーディオはジャックセンシングをサポートしていますが、 正しく機能するためには、シャーシのパネルワイヤーがHDA をサポートしてい ることが必要です。お使いのシステムを取り付けるには、当社のマニュアルおよ びシャーシのマニュアルの指示に従ってください。

ACʼ97 オーディオパネルを使用する場合には、次のステップで、前面パネルオー ディオヘッダーに取り付けてください。 A. Mic_IN (MIC) をMIC2_L に接続します。 B. Audio_R (RIN) をOUT2_R に、Audio_L (LIN) をOUT2_L に接続します。

C. アース(GND) をアース(GND) に接続します。

D. MIC_RET とOUT_RET は、HD オーディオパネル専用です。ACʼ97 オーディオ パネルではこれらを接続する必要はありません。 E. フロントマイクを有効にするには、Realtek コントロールパネルの「FrontMic」タ ブで、「録音音量」を調整してください。 J_SENSE OUT2_L

（p.1 または 2、No. 27 参照） このマザーボードは4 ピン水 冷却CPU ファンコネクタが装 備されています。3 ピンのCPU 水冷却ファンを接続する場合 には、ピン1-3 に接続してくだ

ATX 電源コネクタ （24 ピンATXPWR1） （p.1 または 2、No. 5 参照） このマザーボードは24 ピン ATX 電源コネクタが装備され ています。20 ピンのATX 電 源を使用するには、ピン1 と 13 に合わせて接続してくださ

ATX 12V 電源コネクタ （8 ピンATX12V1） （p.1 または 2、No. 1 参照） このマザーボードは8 ピン ATX12V 電源コネクターが 装備されています。4 ピンの ATX 電源を使用するには、ピ ン1と5 に合わせて接続して

underbolt AIC コネクタ （5 ピン TB1） （p.1 または 2、No. 25参照） GPIO ケーブルを使って、 underbolt ™ アドインカード （AIC）をunderbolt AIC コネ クターに接続してください。 *PCIE4（デフォルトスロット）に underbolt ™ AIC カードを取り

シリアルポートヘッダー （9 ピンCOM1） （p.1 または 2、No. 23参照） このCOM1 ヘッダーはシリア ルポートモジュールをサポー

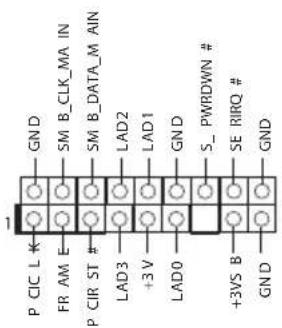

TPM ヘッダー （17 ピンTPMS1） （p.1 または 2、No. 22参照） このコネクタはトラステッドプ ラットフォームモジュール（TPM） システムをサポートし、鍵、デジ タル証明書、パスワード、データ を安全に保管することができま す。TPM システムはまた、ネット ワークセキュリティを高め、デジ タル証明書を保護し、プラット フォームの完全性を保証します。 RGB LED ヘッダー （4 ピン RGB_LED1） （p.1 または 2、No. 21参照） （4 ピン RGB_LED2） （p.1 または 2、No. 20参照）

RGB LED ヘッダーはRGB LED

延長ケーブルの接続に使用さ れ、これによりユーザーはさまざ まなLED 証明効果から選択す

注意: RGB LED ケーブルは間 違った方向に取り付けないでく ださい。間違った方向に取り付け るとケーブルが破損することがあ

• このヘッダーに関する詳細指 示については、32 ページをご参

(3 ピン ADDR_LED1) （p.1 または 2、No. 18参照） このヘッダーを使用して、

LED 延長ケーブルを接 続すれば、ユーザーは、さまざま な LED ライティング

アドレサブル LED ケーブ ルは間違った方向に取り付けな いでください。間違った方向に取 り付けると、ケーブルが破損する

• このヘッダーに関する詳細指 示については、33 ページをご参

パフォーマンスモード / イージー OC ヘッダー （4 ピン PM__OC) （p.1 または 2、No. 10参照） ピン割り当てに従って、シャーシ

インジケータをこのヘッダーに 接続してください。ケーブルを接 続するときには、ピンの＋と−に
