| 产品类型 | ATX主板 |
| 品牌 | ASRock |
| 型号 | Z390 Phantom Gaming SLI/ac |
| 尺寸（长 x 宽） | 305 mm x 244 mm（标准ATX） |
| 估计重量 | 约1.2 kg |
| 所需电源 | 24针ATX电源连接器 + 8针12V电源连接器 |
| 处理器插槽 | LGA1151（第8/9代Intel Core） |
| 芯片组 | Intel Z390 |
| 内存 | 4 x DDR4，最大64 GB，最高4300+ MHz（OC） |
| 扩展插槽 | 2 x PCIe 3.0 x16（x16/x8+x8），4 x PCIe 3.0 x1 |
| 存储 | 6 x SATA3 6 Gb/s，2 x Ultra M.2（PCIe Gen3 x4 和 SATA） |
| 网络连接 | 2.5 Gigabit LAN（Dragon RTL8125AG），Wi-Fi 802.11ac + BT 4.2（SLI/ac型号） |
| 音频 | Realtek ALC892，7.1声道HD，配备尼吉康电容 |
| 后部I/O接口 | 1x PS/2，1x DVI-D，1x HDMI，2x USB 3.1 Gen2（Type A+C），4x USB 3.1 Gen1，1x RJ-45，5x音频插孔，SPDIF光纤输出，2x Wi-Fi天线 |
| 主要功能 | 支持SLI/CrossFire，RGB LED（2个12V接口 + 1个可寻址5V接口），UEFI BIOS，完整BCLK超频 |
| 维护 | 保持主板干燥，定期除尘，避免静电放电 |
| 安全保护 | 过压保护，LAN防雷/ESD保护，FCC/CE认证 |
| 附带配件 | 2x SATA数据线，1x SLI HB桥，2x M.2螺丝，2x Wi-Fi天线（SLI/ac型号），I/O挡板，驱动光盘 |
| 兼容操作系统 | Windows 10 64位 |
常见问题 - Z390 Phantom Gaming SLI/ac ASROCK
用户关于以下问题的提问 Z390 Phantom Gaming SLI/ac ASROCK
0 问题 关于此设备。回答您知道的问题或提出自己的问题。
提出关于此设备的新问题
下载您的设备说明 主板 免费PDF格式！查找您的手册 Z390 Phantom Gaming SLI/ac - ASROCK 并重新掌握您的电子设备。本页发布了使用您的设备所需的所有文档。 Z390 Phantom Gaming SLI/ac 品牌 ASROCK.
用户手册 Z390 Phantom Gaming SLI/ac ASROCK
感谢您购买华擎 Z390 Phantom Gaming SLI/ac / Z390 Phantom Gaming SLI 主板，这是按照华擎一贯严格质量控制标准生产的性能可靠的主板。它提供符合华擎质量和耐久性承诺的精良设计和卓越性能。
由于主板规格和 BIOS 软件可能已更新，因此，本文档的内容可能会随时更改，恕不另行通知。如果本文档有任何修改，则更新的版本将发布在华擎网站上，我们不会另外进行通知。如果您需要与此主板相关的技术支持，请访问我们的网站以具体了解所用型号的信息。您也可以在华擎网站上找到最新 VGA 卡和 CPU 支持列表。华擎网站 http://www.asrock.com。
1.1 包装清单
1.2 规格
平台
CPU
^TM 处理器（插座 1151）
芯片集
内存
3866(OC)/3800(OC)/3733(OC)/3600(OC)/3200(OC)/2933
(OC)/2800(OC)/2666/2400/2133 非 ECC，非缓冲内存
* 请参阅华擎网站上的 Memory Support List（内存支持列表）
了解详情。(http://www.asrock.com/)
扩充槽
双 - x8 (PCIE2) / x8 (PCIE4)*
* 支持 NVMe SSD 用作启动盘
^TM 和 CrossFireX ^TM
^TM 和 SLI^TM
NVLink ^TM
* NVIDIA NVLink Bridge 在包装中未随附。如有需要，请从 NVIDIA® 购买。
后 I/O 上）（仅适用于 Z390 Phantom Gaming SLI/ac）
图形
视效和 VGA 输出。
采用 AVC、MVC (S3D) 和 MPEG-2 Full HW Encode1、Intel® InTru™ 3D、Intel® Clear Video HD 技术、Intel® Insider™、Intel® UHD Graphics
HEVC/H.265 10-bit、VP8、VP9 8-bit、VP9 10-bit（仅解码）、MPEG2、MJPEG、VC-1（仅解码）
端口
30Hz
Auto Lip Sync、Deep Color (12bpc), xvYCC 和 HBR（高位速率音频）
音频
音频编解码器）
LAN
Phantom Gaming LAN软件
- 智能化自动调整带宽控制
- 视效用户友好 UI
- 视效网络使用情况统计数据
- 游戏、浏览器和串流模式的默认设置进行了优化
- 用户定制优先级控制
无线 LAN（仅
适用于 Z390
Phantom Gam-
ing SLI/ac)
后面板 I/O
LED)
声器 / 麦克风
存储
RAID 5、RAID 10、Intel Rapid Storage Technology 16）、NCQ、AHCI 和热插拔 *
* 如果 M2_1 被 SATA 型 M.2 设备占用，SATA3_1 将被禁用。
* 如果 M2_2 被 SATA 型 M.2 设备占用，SATA3_5 将被禁用。
2230/2242/2260/2280 M.2 SATA3 6.0 Gb/s 模块和 M.2 PCI Express 模块（最高 Gen3 x4 (32 Gb/s)）**
2230/2242/2260/2280/22110 M.2 SATA3 6.0 Gb/s 模块和 M.2
PCI Express 模块（最高 Gen3 x4 (32 Gb/s)）**
**支持Intel®Optane™技术
**支持NVMe SSD用作启动盘
**支持华擎U.2套件
接口
* 总共支持最高 12V/3A, 36W LED 灯条
* 总共支持最高 5V/3A, 15W LED 灯条
* CPU 风扇接口支持最高 1A (12W) 功率的 CPU 风扇。
* CPU/ 水泵风扇支持最高 2A (24W) 功率的水冷风扇。
* CHA_FAN2/WP 支持最高 2A (24W) 功率的水冷风扇。
* CHA_FAN1/WP 和 CHA_FAN3/WP 支持最高 1A (12W) 功率的水冷风扇。
* CPU_FAN2/WP、CHA_FAN1/WP、CHA_FAN2/WP 和 CHA_FAN3/WP 可以自动检测 3 针脚或 4 针脚风扇是否在使用。
保护）
持 ESD 保护)
BIOS 功能特点
VCCSA 电压多次调整
硬件监控
CPU、CPU/水泵、机箱/水泵风扇
VPPM、PCH 1.0V、VCCSA、VCCST
操作系统
认证
* 有关详细产品信息，请访问我们的网站：http://www.asrock.com
须认识到超频会有一定风险，包括调整 BIOS 设置，应用“自由超频技术”，或使用第三方超频工具。超频可能会影响到系统的稳定性，甚至对系统的组件和设备造成损坏。执行这项工作您应自担风险和费用。我们对由于超频而造成的损坏概不负责。
1.3 跳线设置
此图显示如何设置跳线。将跳线帽装到这些针脚上时，跳线“短接”。如果这些针脚上没有装跳线帽，跳线“开路”。
Short
Open
清除 CMOS 跳线
(CLRCMOS1)
（参见第 1 页或第 2 页，2 针跳线第 19 个）
短接 : 清除 CMOS
开路 : 默认
CLRCMOS1 允许您清除 CMOS 中的数据。CMOS 中的数据包括系统设置信息，如系统密码、日期、时间和系统设置参数。要清除和重置系统参数为默认设置，请关闭计算机，拔下电源线插头，然后使用跳线帽短接 CLRCMOS1 上的针脚 3 秒。请记住在清除 CMOS 后取下跳线帽。如果您需要在刚完成 BIOS 更新后清除 CMOS，则必须先启动系统，并在关闭后再执行清除 CMOS 操作。
1.4 板载接脚和接口
板载接脚和接口不是跳线。不要将跳线帽装到这些接脚和接口上。将跳线帽装到这些接脚和接口上将会对主板造成永久性损坏。
系统面板接脚
(9针PANEL1)
（参见第 1 页或第 2 页，第 11 个）
按照下面的针脚分配，将机箱上的电源按钮、重置按钮和系统状态指示灯连接到此接脚。在连接线缆前请记下正负针脚。
PWRBTN(电源按钮):
连接到机箱前面板上的电源按钮。您可以配置使用电源按钮关闭系统的方式。
RESET(重置按钮):
连接到机箱前面板上的重置按钮。如果计算机死机，无法执行正常重新启动，按重置按钮重新启动计算机。
PLED(系统电源LED):
连接到机箱前面板上的电源状态指示灯。系统操作操作时，此LED亮起。系统处在S1/S3睡眠状态时，此LED闪烁。系统处在S4睡眠状态或关机(S5)时，此LED熄灭。
HDLED(硬盘活动LED):
连接到机箱前面板上的硬盘活动 LED 指示灯。硬盘正在读取或写入数据时，此 LED 亮起。
前面板设计根据机箱不同而有所差异。前面板模块主要包括电源按钮、重置按钮、电源LED、硬盘活动LED指示灯、扬声器等。将机箱前面板模块连接到此接脚时，确保连线分配和针脚分配正确匹配。
电源 LED 和扬声器接脚 (7 针 SPK_PLED1)
（参见第 1 页或第 2 页，第 12 个）
请将机箱电源 LED 和机箱扬声器连接到此接脚。

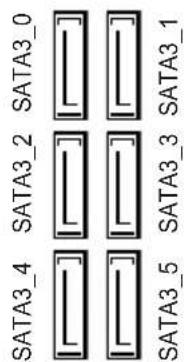

串行 ATA3 接口
(SATA3_0_1:
参见第 1 页或第 2 页， 第 7 个）
(SATA3_2_3:
参见第 1 页或第 2 页， 第 8 个）
(SATA3_4_5:
参见第 1 页或第 2 页， 第 9 个）
这六个 SATA3 接口支持最高 6.0 Gb/s 数据传输速率的内部存储设备的 SATA 数据线。
* 如果 M2_1 被 SATA 型 M.2 设备占用，SATA3_1 将被禁用。
* 如果 M2_2 被 SATA 型 M.2 设备占用，SATA3_5 将被禁用。
USB 2.0 接脚
(5针USB_3)
(参见第 1 页或第 第 17 个)
2页，
此主板上有 2 个接脚。
(9针USB_1_2)
(参见第 1 页或第 第 16 个)
2页，

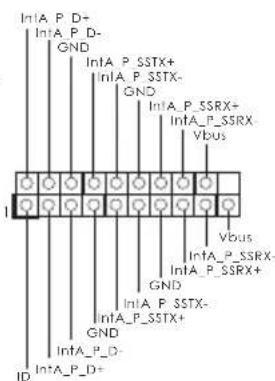

USB 3.1 Gen1 接脚 (19 针 USB3_5_6)
(参见第 1 页或第 第 6 个)
2页
此主板上有两个接脚。此 USB 3.1 Gen1 接脚可以支持两个端口。
(19针USB3_7_8)
（参见第 1 页或第 2 页，第 15 个）
前面板音频接脚
(9针 HD_AUDIO1)
（参见第 1 页或第 2 页，第 24 个）
此接脚用于将音频设备连接到前音频面板。
- 高清音频支持插孔感测，但机箱上的面板连线必须支持 HDA 才能正常工作。请按照我们的手册和机箱手册的说明安装系统。
- 如果您使用 AC' 97 音频面板，请按照以下步骤将它安装到前面板音频接脚：
A. 将 Mic_IN (MIC) 连接到 MIC2_L。
B. 将 Audio_R (RIN) 连接到 OUT2_R，将 Audio_L (LIN) 连接到 OUT2_L。
C. 将接地端 (GND) 连接到接地端 (GND)。
D. MIC_RET 和 OUT_RET 只用于高清音频面板。您不需要针对 AC' 97 音频面板连接它们。
E. 要启用前麦克风，请转到 Realtek 控制面板上的 “FrontMic”（前麦克风）选项卡，调整 “Recording Volume”（录音音量）。
机箱 / 水泵风扇接口
(4针 CHA_FAN1/WP)
（参见第 1 页或第 2 页，第 14 个）
FAN_SPEED_CONTROL
(4针 CHA_FAN2/WP)
(参见第 1 页或第 2 页，
第 26 个)
(4针 CHA_FAN3/WP)
(参见第 1 页或第 2 页，
第 13 个)
此主板提供三个4针水冷机箱风扇接口。如果您打算连接3针机箱水冷风扇，请将它连接到针脚1-3。
CPU 风扇接口
(4针CPU_FAN1)
（参见第 1 页或第 2 页，第 2 个）
此主板提供 4 针 CPU 风扇（静音风扇）接口。如果您打算连接 3 针 CPU 风扇，请将它连接到针脚 1-3。
CPU/水泵风扇接口
(4 针 CPU_FAN2/WP)
（参见第 1 页或第 2 页，第 27 个）
此主板提供 4 针水冷风扇接口。如果您打算连接 3 针 CPU 水冷风扇，请将它连接到针脚 1-3。
ATX 电源接口
(24针 ATXPWR1)
（参见第 1 页或第 2 页，第 5 个）
此主板提供 24 针 ATX 电源接口。要使用 20 针 ATX 电源，请沿针脚 1 和针脚 13 插接它。
ATX 12V 电源接口
(8针ATX12V1)
（参见第 1 页或第 2 页，第 1 个）
此主板提供 8 针 ATX 12V 电源接口。要使用 4 针 ATX 电源，请沿针脚 1 和针脚 5 插接它。
Thunderbolt AIC 接口
(5-针 TB1)
（参见第 1 页或第 2 页，第 25 个）
请利用 GPIO 线将
Thunderbolt ^™ 扩展卡 (AIC) 连接到 Thunderbolt AIC 接口。
* 请将 Thunderbolt™ AIC 卡安装到 PCIE4（默认插槽）。
串行端口接脚
(9针COM1)
（参见第 1 页或第 2 页，第 23 个）
此 COM1 接脚支持串行端口模块。

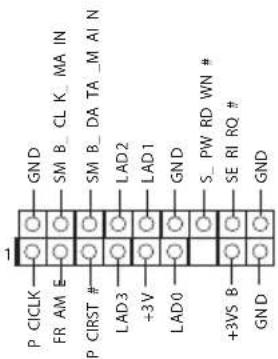

TPM 接脚
(17 针 TPMS1)
(参见第 1 页或第 2 页， 第 22 个)
此接口支持 Trusted Platform
Module（信任平台模块，
TPM）系统，可以安全地存储密钥、数字证书、密码和数据。TPM系统也可以帮助增强网络安全，保护数字身份和确保平台完整性。
RGB LED 接脚
(4针RGB_LED1)
（参见第 1 页或第 2 页，第 21 个）
(4针RGB_LED2)
（参见第 1 页或第 2 页，第 20 个）
RGB LED 接脚用于连接 RGB LED 延长线，可让用户选择不同的 LED 灯光效果。
注意: RGB LED 线安装方向切勿错误, 否则, 线缆会损坏。
* 请参考第 32 页了解这个接脚的详情。
可寻址LED接脚
(3针ADDR_LED1)
（参见第 1 页或第 2 页，第 18 个）
此接脚用于连接可寻址 LED 延长线，可让用户选择不同的 LED 灯光效果。
注意：必须以正确的方向安装可寻址 LED 线，否则会损坏线缆。
* 请参考第 33 页了解这个接脚的详情。
性能模式 / 易超频接脚
(4针PM_OC)
（参见第 1 页或第 2 页， 第 10 个）
请按照针脚分配将机箱上的超频开关和超频 LED 指示灯连接到此接脚。在连接线缆前请记下正负针脚。
电子信息产品污染控制标示
依据中国发布的「电子信息产品污染控制管理办法」及 SJ/T 11364-2006「电子信息产品污染控制标示要求」，电子信息产品应进行标示，藉以向消费者揭露产品中含有的有毒有害物质或元素不致发生外泄或突变从而对环境造成污染或对人身、财产造成严重损害的期限。依上述规定，您可于本产品之印刷电路板上看见图一之标示。图一中之数字为产品之环保使用期限。由此可知此主板之环保使用期限为 10 年。
冬一
有毒有害物质或元素的名称及含量说明
若您欲了解此产品的有毒有害物质或元素的名称及含量说明，请参照以下表格及说明。
| 部件名称 | 有害物质或元素 | |||||
| 铅(Pb) | 镉(Cd) | 汞(Hg) | 六价铬(Cr(VI)) | 多溴联苯(PBB) | 多溴二苯醚(PBDE) | |
| 印刷电路板及电子组件 | X | O | O | O | O | O |
| 外部信号连接头及线材 | X | O | O | O | O | O |
O: 表示该有毒有害物质在该部件所有均质材料中的含量均在 SJ/T 11363-2006 标准规定的限量要求以下。
X: 表示该有毒有害物质至少在该部件的某一均质材料中的含量超出 SJ/T 11363-2006 标准规定的限量要求，然该部件仍符合欧盟指令 2002/95/EC 的规范。
备注：此产品所标示之环保使用年限，系指在一般正常使用状况下。

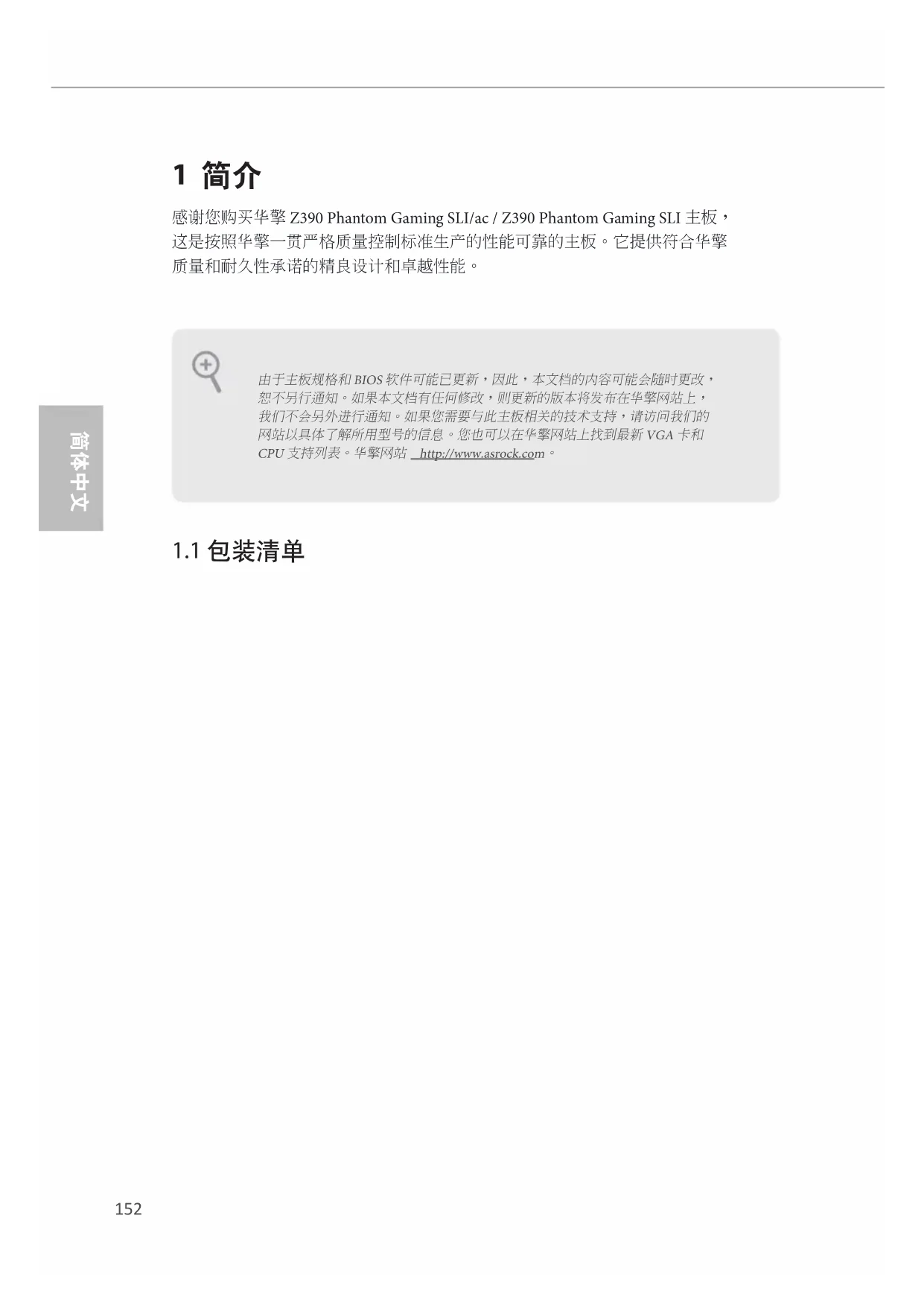

1 簡介
感謝您購買華擎 Z390 Phantom Gaming SLI/ac / Z390 Phantom Gaming SLI 主機板，本主機板經華擎嚴格品管製作，是一套值得信賴的可靠產品。本產品採耐用設計所展現的優異效能，完全符合華擎對品質及耐用度的承諾。
由於主機板規格及 BIOS 軟體可能會更新，所以本文件內容如有變更，恕不另行通知。如本文件有任何修改，可至華擎網站逕行取得更新版本，不另外通知。若您需要與本主機板相關的技術支援，請上我們的網站瞭解有關您使用機型的特定資訊。您也可以在華擎網站找到最新的 VGA 卡及 CPU 支援清單。華擎網站 http://www.asrock.com.
1.1 包装内容
1.2 規格
平台
CPU
^TM 處理器 (Socket 1151)
晶片組
記憶體
3866(OC)/3800(OC)/3733(OC)/3600(OC)/3200(OC)/2933
(OC)/2800(OC)/2666/2400/2133 非 ECC、無緩衝記憶體
* 如需更多資訊，請參閱華擎網站上的記憶體支援表。
(http://www.asrock.com/)
擴充插槽
* NVIDIA NVLink 橋接器並未包含在套件中。必要時請向 NVIDIA® 購買。
後置 I/O 上）（僅適用於 Z390 Phantom Gaming SLI/ac）
顯示卡
Built-in Visuals 及 VGA 輸出。
MVC (S3D) 及 MPEG-2 Full HW Encode1 的 Intel® 高速影像同步轉檔技術、Intel® InTru™ 3D, Intel® Clear Video HD Technology、Intel® Insider™、Intel® UHD Graphics
HEVC/H.265 10 位元、VP8、VP9 8 位元、VP9 10 位元（僅解碼）、MPEG2、MJPEG、VC-1（僅解碼）
HDMI 連接埠
HDMI
Auto Lip Sync、Deep Color (12bpc)、xvYCC 及 HBR（高位元率音訊）
音訊
器）功能
LAN
Phantom Gaming LAN 軟體
- 智慧自動調整頻寬控制
- 使用者視覺人性化 UI
- 視覺網路使用統計資料
- 適合遊戲、瀏覽器和串流模式的最佳化預設設定
- 使用者自訂優先順序控制
無線 LAN（僅
適用於Z390
Phantom Gam-
ing SLI/ac)
後面板 I/O
ac)
護）
護）
SPEED LED)
置喇叭／麥克風
儲存裝置
RAID 5、RAID 10、Intel 快速儲存技術 16）、NCQ、AHCI 及熱插拔 *
* 若 M2_1 為 SATA 類型的 M.2 裝置佔用，將會停用 SATA3_1。
* 若 M2_2 為 SATA 類型的 M.2 裝置佔用，將會停用 SATA3_5。
2230/2242/2260/2280 M.2 SATA3 6.0 Gb/s 模組與 M.2 PCI Express 模組（最高可達 Gen3 x4 (32 Gb/s)）類型 **
2230/2242/2260/2280/22110 M.2 SATA3 6.0 Gb/s 模組與 M.2
PCI Express 模組（最高可達 Gen3 x4 (32 Gb/s)）類型 **
**支援 NVMe SSD 作為開機磁碟
**支持華擎 U.2套件
接頭
* 總計最高支援 12V/3A，36W LED 條燈
* 總計最高支援 5V/3A，15W LED 條燈
* CPU 風扇接頭支援最高 1A (12W) 風扇功率的 CPU 風扇。
控制）
* CPU／水冷幫浦風扇接頭支援最高 2A (24W) 風扇功率的水冷風扇。
制）
* CHA_FAN2/WP 接頭支援最高 2A (24W) 風扇功率的水冷風扇。
* CHA_FAN1/WP 及 CHA_FAN3/WP 接頭支援最高 1A (12W) 風扇功率的水冷風扇。
* 如果 3-pin 或 4-pin 風扇使用中，可自動偵測 CPU_FAN2/WP、CHA_FAN1/WP、CHA_FAN2/WP 和 CHA_FAN3/WP。
保護）
(支援靜電保護)
BIOS 功能
VCCSA 電壓多重調整
硬體監視器
扇
風扇
* 如需產品詳細資訊，請上我們的網站：http://www.asrock.com
請務必理解，超頻可能產生某種程度的風險，其中包括調整BIOS中的設定、採用自由超頻技術或使用協力廠商的超頻工具。超頻可能會影響您系統的穩定性，或者甚至會對您系統的元件及裝置造成傷害。您應自行負擔超頻風險及成本。我們對於因超頻所造成的可能損害概不負責。
1.3 跳線設定
圖例顯示設定跳線的方式。當跳線帽套在針腳上時，該跳線為「短路」。若沒有跳線帽套在針腳上，該跳線為「開啟」。
Short
Open
清除 CMOS 跳線
(CLRCMOS1)
(請參閱第1頁或第2
頁，編號19）
2-pin 跳線
短路：清除 CMOS
開啟：預設
您可利用 CLRCMOS1 清除 CMOS 中的資料。CMOS 中的資料包含系統設定資訊，如系統密碼、日期、時間及系統設定參數。若要清除並重設系統參數為預設設定，請先關閉電腦電源及拔下電源線，然後使用跳線蓋讓 CLRCMOS1 上的針腳短路約 3 秒。請牢記，務必在清除 CMOS 後取下跳線蓋。若您需在更新 BIOS 後立即清除 CMOS，則必須先重新啟動系統，然後於進行清除 CMOS 動作前關機。
1.4 板載排針及接頭
板載排針及接頭都不是跳線。請勿將跳線帽套在這些排針及接頭上。將跳線帽套在排針及接頭上，將造成主機板永久性的受損。
系統面板排針
(9-pin PANEL1)
（請參閱第1頁或第2頁，編號11）
請依照以下的針腳排列將機殼上的電源按鈕、重設按鈕及系統狀態指示燈連接至此排針。在連接纜線之前請注意正負針腳。
PWRBTN（電源按鈕）：
連接至機殼前面板上的電源按鈕。您可設定使用電源按鈕關閉系統電源的方式。
RESET（重設按钮）：
接至機殼前面板上的重設按鈕。若電腦凍結且無法執行正常重新啟動，按下重設按鈕即可重新啟動電腦。
PLED（系统电源LED）：
連接至機殼前面板上的電源狀態指示燈。系統正在運作時，此 LED 會亮起。系統進入 S1/S3 睡眠狀態時，LED 會持續閃爍。系統進入 S4 睡眠狀態或關機 (S5) 時，LED 會熄滅。
HDLED（硬碟活配 LED）：
連接至機殼前面板上的硬碟活動 LED。硬碟正在讀取或寫入資料時，LED 會亮起。
各機殼的前面板設計各有不同。前面板模組主要是由電源按鈕、重設按鈕、電源LED、硬碟活動LED、喇叭及其他裝置組成。將機殼前面板模組連接至此排針時，請確定佈線及針腳指派皆正確相符。
請將機殼電源 LED 及機殼喇叭連接至此排針。
Serial ATA3 接頭
(SATA3_0_1:
請參閱第1頁或第2頁， 編號7）
(SATA3_2_3:
請參閱第1頁或第2頁， 編號8）
(SATA3_4_5:
請參閱第1頁或第2頁， 編號9）
這六組 SATA3 接頭皆支援內部儲存裝置的 SATA 資料纜線，最高可達 6.0 Gb/s 資料傳輸率。
* 若 M2_1 為 SATA 類型的 M.2 裝置佔用，將會停用 SATA3_1。
* 若 M2_2 為 SATA 類型的 M.2 裝置佔用，將會停用 SATA3_5。
USB 2.0 排針
(5-pin USB_3)
(請參閱第1頁或第2頁，編號17)
本主機板上含有兩組排針。
(9-pin USB_1_2)
（請參閱第1頁或第2頁，編號16）

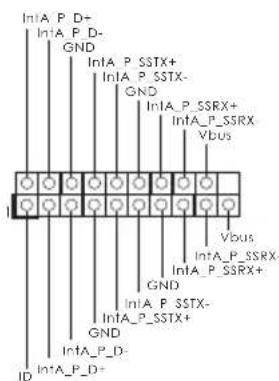

USB 3.1 Gen1 排針
(19-pin USB3_5_6)
（請參閱第1頁或第2頁，編號6）
此主機板上有兩個排針。此USB 3.1 Gen1 排針皆可支援兩個連接埠。
(19-pin USB3_7_8)
（請參閱第1頁或第2頁，編號15）
前面板音訊排針
(9-pin HD_AUDIO1)
（請參閱第1頁或第2頁，編號24）
本排針適用於連接音訊裝置至前面板音訊。
- 高解析度音訊支援智慧型音效介面偵測 (Jack Sensing)，但機殼上的面板線必須支援 HDA 才能正確運作。請依本手冊及機殼手冊說明安裝系統。
- 若您使用 AC' 97 音訊面板，請按照以下步驟安裝至前面板音訊排針：
A. 將 Mic_IN (MIC) 連接至 MIC2_L。
B. 將 Audio_R (RIN) 連接至 OUT2_R 且將 Audio_L (LIN) 連接至 OUT2_L。
C. 將接地 (GND) 連接至接地 (GND)。
D. MIC_RET 及 OUT_RET 僅供 HD 音訊面板使用。您不需要在 AC' 97 音訊面板上連接。
E. 若要啟動前側麥克風，請前往 Realtek 控制面板中的「FrontMic」標籤調整「錄音音量」。
機殼／水冷幫浦風扇接頭
(4-pin CHA_FAN1/WP)
（請參閱第1頁或第2頁，編號14）
(4-pin CHA_FAN2/WP)
（請參閱第1頁或第2頁，編號26）
(4-pin CHA_FAN3/WP)
（請參閱第1頁或第2頁，編號13）
本主機板配備三個 4-Pin 水冷機殼風扇接頭。若您計畫連接 3-Pin 機殼水冷風扇，請接至 Pin 1-3。
CPU 風扇接頭
(4-pin CPU_FAN1)
（請參閱第1頁或第2頁，編號2）
本主機板配備 4-Pin CPU 風扇（靜音風扇）接頭。若您計畫連接 3-Pin CPU 風扇，請接至 Pin 1-3。
CPU／水冷幫浦風扇接頭
(4-pin CPU_FAN2/WP)
（請參閱第1頁或第2頁，編號27）
本主機板配備 4-Pin 水冷 CPU 風扇接頭。若您計畫連接 3-Pin CPU 水冷風扇，請接至 Pin 1-3。
ATX 電源接頭
(24-pin ATXPWR1)
（請參閱第1頁或第2頁，編號5）
本主機板配備一組 24-pin
ATX 電源接頭。若要使用 20-pin ATX 電源供應器，請插入 Pin 1 及 Pin 13。
ATX 12V 電源接頭
(8-pin ATX12V1)
（請參閱第1頁或第2頁，編號1）
本主機板配備一組 8-pin ATX
12V 電源接頭。若要使用 4-pin ATX 電源供應器，請插入 Pin 1 及 Pin 5。
Thunderbolt AIC 接頭 (5-pin TB1)
（請參閱第1頁或第2頁，編號25）
請透過 GPIO 纜線將
Thunderbolt™ 附加介面卡 (AIC) 接至 Thunderbolt AIC 接頭。 * 請將 Thunderbolt™ AIC 卡安裝於 PCIE4（預設插槽）。
序列連接埠排針
(9-pin COM1)
（請參閱第1頁或第2頁，編號23）
此 COM1 排針支援序列連接埠模組。
TPM 排針
(17-pin TPMS1)
(請參閱第1頁或
第2頁，編號22）
此接頭支援信賴平台模組
(TPM) 系統，可確保儲存金鑰、數位憑證、密碼及資料的安全。
TPM 系統也能強化網路安全、保護數位身分並確定平台完整性。
RGB LED 排針
(4-pin RGB_LED1)
(請參閱第1頁或第2
頁，編號21）
(4-pin RGB_LED2)
(請參閱第1頁或第2
頁，編號20）
RGB LED 排針用於連接 RGB
LED 延長線，可供使用者選擇各種 LED 照明效果。
警告：切勿以錯誤方向安裝
RGB LED 纜線，否則纜線可能損壞。
* 關於這種排針的詳細說明，請參閱第32頁。
可定址 LED 排針
(3針ADDR_LED1)
(請參閱第1頁或第2
頁，編號18）
此排針用於連接可讓使用者選擇各種 LED 燈效的可定址 LED 延長線。
警告：切勿以錯誤方向安裝可定址 LED 纜線，否則纜線可能損壞。
* 關於這種排針的詳細說明，請參閱第33頁。
效能模式 / 簡單超頻排針
$$ (4 - \text { pin PM_OC }) $$
（請參閱第1頁或第2頁，編號10）
請根據腳位配置，將機殼上的OC開關與OC LED指示燈連接至此排針。在連接纜線之前請注意正負針腳。
