| 제품 유형 | ATX 마더보드 |
| 브랜드 | ASRock |
| 모델 | Z390 Phantom Gaming SLI/ac |
| 크기 (가로 x 세로) | 305 mm x 244 mm (표준 ATX) |
| 예상 무게 | 약 1.2 kg |
| 필요 전원 | ATX 24핀 커넥터 + 12V 8핀 커넥터 |
| CPU 소켓 | LGA1151 (8세대/9세대 Intel Core) |
| 칩셋 | Intel Z390 |
| 메모리 | 4 x DDR4, 최대 64GB, 최대 4300+ MHz (OC) |
| 확장 슬롯 | 2 x PCIe 3.0 x16 (x16/x8+x8), 4 x PCIe 3.0 x1 |
| 저장 장치 | 6 x SATA3 6 Gb/s, 2 x Ultra M.2 (PCIe Gen3 x4 및 SATA) |
| 네트워크 | 2.5기가비트 LAN (Dragon RTL8125AG), Wi-Fi 802.11ac + BT 4.2 (SLI/ac 모델) |
| 오디오 | Realtek ALC892, 7.1채널 HD 오디오, Nichicon 커패시터 |
| 후면 I/O | 1x PS/2, 1x DVI-D, 1x HDMI, 2x USB 3.1 Gen2 (Type A+C), 4x USB 3.1 Gen1, 1x RJ-45, 5x 오디오 잭, SPDIF 광출력, 2x Wi-Fi 안테나 |
| 주요 기능 | SLI/CrossFire 지원, RGB LED (2x 12V 헤더 + 1x 5V 주소 지정 헤더), UEFI BIOS, 완전 BCLK 오버클러킹 |
| 유지 관리 | 마더보드를 건조하게 유지하고, 정기적으로 먼지를 제거하며, 정전기 방전을 피하십시오. |
| 안전 | 서지 보호, LAN의 낙뢰/ESD 보호, FCC/CE 인증 |
| 제공 액세서리 | SATA 케이블 2개, SLI HB 브리지 1개, M.2 나사 2개, Wi-Fi 안테나 2개 (SLI/ac 모델), I/O 패널, 드라이버 CD |
| 호환 OS | Windows 10 64비트 |
자주 묻는 질문 - Z390 Phantom Gaming SLI/ac ASROCK
사용자 질문 Z390 Phantom Gaming SLI/ac ASROCK
0 질문 이 기기에 대해. 알고 있는 것에 답하거나 자신의 질문을 하세요.
이 기기에 대한 새로운 질문하기
기기 설명서 다운로드 마더보드 무료 PDF 형식! 매뉴얼 찾기 Z390 Phantom Gaming SLI/ac - ASROCK 전자 기기를 다시 손에 넣으세요. 이 페이지에는 기기 사용에 필요한 모든 문서가 게시되어 있습니다. Z390 Phantom Gaming SLI/ac 브랜드 ASROCK.
사용 설명서 Z390 Phantom Gaming SLI/ac ASROCK

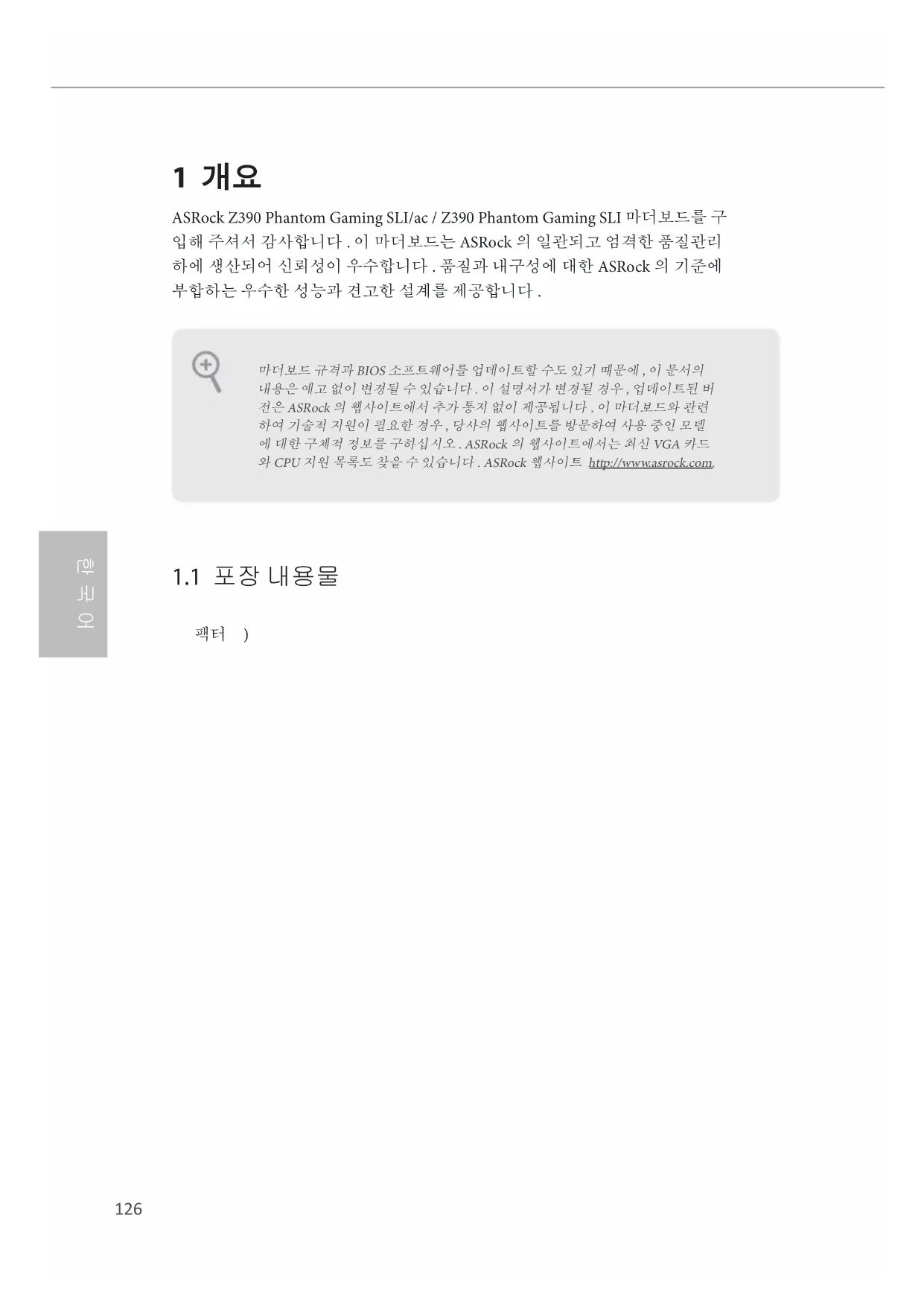

ASRock Z390 Phantom Gaming SLI/ac / Z390 Phantom Gaming SLI 마더보드를 구입해 주셔서 감사합니다. 이 마더보드는 ASRock 의 일관되고 엄격한 품질관리하에 생산되어 신뢰성이 우수합니다. 품질과 내구성에 대한 ASRock 의 기준에 부합하는 우수한 성능과 견고한 설계를 제공합니다.

마더보드 규격과 BIOS 소프트웨어를 업데이트할 수도 있기 때문에, 이 문서의 내용은 에고 없이 변경될 수 있습니다. 이 설명서가 변경될 경우, 업데이트된 버건은 ASRock 의 웹사이트에서 추가 통지 없이 제공됩니다. 이 마더보드와 관련하여 기술적 지원이 필요한 경우, 당사의 웹사이트를 방문하여 사용 중인 모델에 대한 구체적 정보를 구하십시오. ASRock 의 웹사이트에서는 최신 VGA 카드와 CPU 지원 목록도 찾을 수 있습니다. ASRock 웹사이트 http://www.asrock.com.
1.1 포장 내용물
팩터 )
1.2 규격
플랫폼
CPU
^TM 프로세서 지원 (소켓 1151)
침세트
메모리
(OC)/3800(OC)/3733(OC)/3600(OC)/3200(OC)/2933(OC)/
2800(OC)/2666/2400/2133 비 ECC, 비버퍼링 메모리 지원
* 추가 정보를 원하시면 ASRock 웹사이트에 있는 메모리 지원 목록을 참조하십시오 . (http://www.asrock.com/)
지원
확장 슬롯
(PCIE2), 이중 @ x8 (PCIE2) / x8 (PCIE4))*
*NVMe SSD 를 부팅 디스크로 사용 가능하도록 지원
^TM 및 CrossFireX ^TM 지원
^TM 및 SLI ^TM 지원
한 NVIDIA® NVLink™ 지원
* NVIDIA NVLink Bridge 는 패키지에서 제공되지 않습니다. 필요한 경우 NVIDIA®에서 별도로 구매하십시오.
WiFi-802.11ac 모듈 포함 )(Z390 Phantom Gaming SLI/ac 전용 )
그래픽
GPU 통합 프로세서로만 지원할 수 있습니다.
(S3D) 및 MPEG-2 폴 HW Encode1 지원 Intel® Quick Sync Video, Intel® InTru™ 3D, Intel® 클리어 비디오 HD 기술 , Intel® Insider™, Intel® UHD 그래픽스
HEVC/H.265 10-비트, VP8, VP9 8-비트, VP9 10-비트 (디코딩 전용), MPEG2, MJPEG, VC-1 (디코딩 전용)
DVI-D 및 HDMI 포트 지원
Bit Rate Audio)(HDMI 포트 포함) 지원 (HDMI 호환 모니터 필요)
오디오
ALC892 오디오 코덱)
LAN
Phantom Gaming LAN 소프트웨어 지원
-대역폭제어에 대한 스마트 자동 조정
-시각적으로 사용자에게 친숙한 UI
-시각 효과가 뜨어난 네트워크 사용량 통계
- 게임,브라우저 및 스티리밍 모드에 최적화된 기본 설정
-사용자 맞춤형 우선순위 조정
무선 LAN(Z390
Phantom Gam-
ing SLI/ac 전용 )
후면 패널 I/O
LED)
전면 스피커 / 마이크
저장 장치
RAID 5, RAID 10, Intel 빠른 저장 기술 16), NCQ, AHCI 및 핫 플러그 지원 *
* SATA- 타입 M.2 장치에서 M2_1 을 사용 중이면, SATA3_1 이 비활성화됩니다.
* SATA- 타입 M.2 장치에서 M2_2 을 사용 중이면, SATA3_5 이 비활성화됩니다.
2230/2242/2260/2280 M.2 SATA3 6.0 Gb/s 모듈 및 Gen3 M.2 PCI Express 모듈 4 개 (32 Gb/s) 지원 **
2230/2242/2260/2280/22110 M.2 SATA3 6.0 Gb/s 모듈 및 Gen3 M.2 PCI Express 모듈 4 개 (32 Gb/s) 지원 **
** Intel® Optane™ 기술 지원
**NVMe SSD 를 부팅 디스크로 사용 가능하도록 지원
** ASRock U.2 키트 지원
커넥터
*전체 최대 12V/3A, 36W LED 스트림 지원
*전체 최대 5V/3A,15W LED 스트림 지원
* CPU 팬 커넥터는 팬 전력이 최대 1A(12W) 인 CPU 팬을 지원합니다.
제어)
* CPU/ 워터 펄프 팬은 팬 전력이 최대 2A(24W) 인 수냉식 콜러 팬을 지원합니다.
제어)
* CHA_FAN2/WP 는 팬 전력이 최대 2A(24W) 인 수냉식 콜러 팬을 지원합니다.
* CHA_FAN1/WP 및 CHA_FAN3/WP 는 팬 전력이 최대 1A(12W) 인 수냉식 콜러 팬을 지원합니다.
*3 핀 또는 4 핀 팬이 사용 중인 경우, CPU_FAN2/WP, CHA_FAN1/WP, CHA_FAN2/WP 과 CHA_FAN3/WP 가 지동으로 감지할 수 있습니다.
원)
(ESD 보호 지원 )
BIOS 기능
압 다중 조정
하드웨어
모니터
CPU, CPU/위터 펌프, 셜시/위터 펌프 팬
프랜
*자세한 제품 정보에 대해서는 당사 웹사이트를 참조하십시오: http://www.asrock.com

BIOS 설정을 조정하거나 Untied Overclocking Technology를 적용하거나 타업체의 오버클로킹 도구를 사용하는 것을 포함하는 오버클로킹에는 어느 정도의 위험이 따른다는 것을 유념하십시오. 오버클로킹은 시스템 안정성에 영향을 주거나 심지어 시스템의 구성 요소와 장치에 손상을 입할 수도 있습니다. 오버클로킹은 사용자 스스로 위험과 비용을 감수하고 해야합니다. 당사는 오버클로킹에 의해 발생할 수 있는 손상에 대해서 책임이 없습니다.
1.3 점퍼 설정
그림은 점퍼를 어떻게 설정하는지 보여줍니다. 점퍼 캡을 핀에 씨우면 점퍼가 “단락” 됩니다. 점퍼 캡을 핀에 씨우지 않으면 점퍼가 “단선” 됩니다.

Short

Open
Clear CMOS 점퍼
(CLRCMOS1)
(1 또는 2 페이지, 19 번 참조)

2핀점퍼
단락 : Clear CMOS
단선 :기본값
CLRCMOS1을 사용하여 CMOS에 저장된 데이터를 지울 수 있습니다. CMOS 에 저장된 데이터에는 시스템 암호, 날짜, 시간 및 시스템 설정 파라미터와 같은 시스템 설정 정보가 포함됩니다. 시스템 파라미터를 지우고 기본 설정으로 초기 화하려면 컴퓨터를 끄고 전원 코드를 뽑은 다음 점퍼 캡을 사용하여 CLRCMOS1 의 핀을 3 초 동안 단락시키시십오. CMOS 를 지운 후 반드시 점퍼 캡을 제거하 십시오. BIOS 업데이트를 완료한 직후 CMOS 를 지워야 할 경우, 우선 시스템을 부팅한 후 바이오스 업데이트를 종료한 다음 CMOS 지우기 작업을 해야 합니다.
1.4 온보드 헤더 및 커넥터

온보드 헤더와 커넥터는 점퍼가 아닙니다. 점퍼 캠프을 온보드 헤더와 커넥터에 씩우지 마십시오. 점퍼 캠프을 온보드 헤더와 커넥터에 씩우면 마더보드가 영구적으로 손상됩니다.
시스템 패널 헤더
(9 펀 PANEL1)
(1 또는 2 페이지,11 번 참조)

새시의 전원 버튼 ,리셋 버튼 ,시스템 상태 표시등을 아래의 핀 할당에 따라 이 헤더에 연결합니다 .케이ぶ을 연결하기 전에 양극 핀과 음극 핀을 기록합니다 .

PWRBTN(전원 버튼):
새지 진면 패널의 진원 버튼에 연결합니다. 전원 버튼을 이용해 시스템을 끼는 방법을 구성할 수 있습니다.
RESET(리셋 버튼):
새시 건면 패널의 리셋 버튼에 연결합니다. 컴퓨터가 정지하고 정상석 재시작을 수행하지 못할 경우 리셋 버튼을 눌러 컴퓨터를 제시작합니다.
PLED(시스템 전원 LED):
새시 전면 패널의 전원 상태 표시등에 연결합니다. 시스템이 작동하고 있을 때는 LED 가 겨져 있습니다. 시스템이 S1/S3 대기 상태에 있을 때는 LED 가 계속 감박입니다. 시스템이 S4 대기 상태 또는 전원 끼짐 (S5) 상태에 있을 때는 LED 가 끼져 있습니다.
HDLED(하드 드라이브 동작 LED):
새시 건면 패널의 하드 드라이브 동작 LED 에 연결합니다. 하드 드라이브가 데이터를 읽거나 쓰고 있을 때 LED 가 겨져 있습니다.
전면 패널 디자인은 새시별로 다를 수 있습니다. 전면 패널 모듈은 주로 전원 버튼, 리셋 버튼, 전원 LED, 하드 드라이브 동작 LED, 스피키 등으로 구성되어 있습니다. 새시 전면 패널 모듈을 이 헤더에 연결할 때 와이어 할당과 핀 할당이 정확히 일치하는지 확인합니다.
전원 LED 및 스피커 헤더
(7 편 SPK_PLED1)
(1 또는 2 페이지,12 번 참조)

새시 전원 LED 와 새시 스피키 를이 헤더에 연결하십시오.

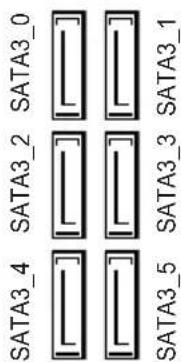

시리얼 ATA3 커넥터
(SATA3_0_1:
1 또는 2 페이지,7 번 참조)
(SATA3_2_3:
1 또는 2 페이지,8 번 참조)
(SATA3_4_5:
1또는2페이지,9번 참조)

이들 6 개의 SATA3 커넥터는 최대 6.0 Gb/s 데이터 전송속 도를 제공하는 내부 저장 장 치용 SATA 데이터 케이블을 지원합니다.
* SATA- 타입 M.2 장치에 서 M2_1 을 사용 중이면, SATA3_1 이 비활성화됩니다 . * SATA- 타입 M.2 장치에 서 M2_2 을 사용 중이면, SATA3_5 이 비활성화됩니다 .
USB 2.0 헤더
(5 편 USB_3)
(1 또는 2 페이지,17 번 참조)

이 마더보드에는 헤더 두 개가 있습니다.
(9 편 USB1_2)
(1 또는 2 페이지,16 번 참조)

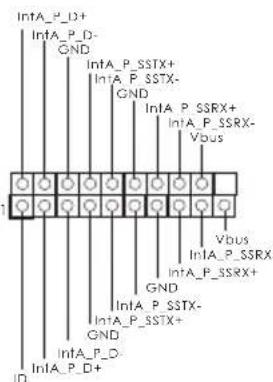

USB 3.1 Gen1 헤너
(19 편 USB3_5_6)
(1 또는 2 페이지,6 번 참조)

이 마더보드에는 두 개가 헤 더가 있습니다. 이 USB 3.1 Gen1 헤더는 포트 2 개를 지 원할 수 있습니다.
(19 핀 USB3_7_8)
(1 또는 2 페이지, 15 번 참조)

전면 패널 오디오 헤더
(9 편 HD_AUDIO1)
(1 또는 2 페이지,24 번 참조)

이 헤더는 오디오 장치를 전면 오디오패널에 연결 하는데 사용됩니다.

- 고음질 오디오는 색 감지를 지원하지만 올바르게 작동하려면 새시의 패널와 이어가 HDA 를 지원해야 합니다. 설명서 및 새시 설명서에 나와 있는 지침을 따라 시스템을 설치하십시오.
- AC'97오디오패널을사용할경우아래와같은설치를따라전면패널오디오해더에설치하십시오:
A. Mic_IN (MIC) 를 MIC2_L 에 연결합니다.
B. Audio_R (RIN) 을 OUT2_R 에 연결하고 Audio_L (LIN) 을 OUT2_L 에 연결합니다.
C.접지(GND)를접지(GND)에연결합니다.
D. MIC_RET 및 OUT_RET 는 HD 오디오 패널에만 사용됩니다. AC '97 오디오 패널용으로 연결할 필요가 없습니다.
E. 진면 마이크를 활성화하려면 Realtek 제어판에서 “FrontMic” 탱으로 가서 “Recording Volume(녹음 불륨)” 읍 조정합니다.
새시/위터펌프 팬커넥터
(4 편 CHA_FAN1/WP)
(1 또는 2 페이지, 14 번 참조)
(4 편 CHA_FAN2/WP)
(1 또는 2 페이지, 26 번 참조)
(4 편 CHA_FAN3/WP)
(1 또는 2 페이지, 13 번 참조)

이 마더보드에는 4 핀 수냉식 새시 팬 커넥터 3 개가 탑재되 어 있습니다 . 3 핀 CPU제시 수냉식 콜러 팬을 연결하려는 경우 핀 1-3 에 연결하십시오.
CPU 팬 커넥터
(4 핀 CPU_FAN1)
(1 또는 2 페이지, 2 번 참조)

이 마더보드에는 4 핀 CPU 팬 (저소음 팬) 키넥터가 탑재 되어 있습니다 . 3 핀 CPU 팬 을 연결하려는 경우 핀 1-3 에 연결하십시오 .
CPU/워터 펌프 팬 커넥터
(4 편 CPU_FAN2/WP)
(1 또는 2 페이지, 27 번 참조)

이 마더보드에는 4 핀 수냉식 CPU 팬 커넥터가 탑재되어 있습니다 .3 핀 CPU 수냉식 클러 팬을 연결하려는 경우 핀 1-3 에 연결하십시오 .
ATX 전원 커넥터
(24 편 ATXPWR1)
(1 또는 2 페이지, 5 번 참조)

이 마더보드에는 24 핀 ATX 전원 커넥터가 탑재되어 있습니다. 20 핀 ATX 전원공급 장치를 사용하려면 핀 1 과 핀 13 을 따라 연결하십시오.
ATX 12V 전원 커넥터
(8 편 ATX12V1)
(1 또는 2 페이지, 1 번 참조)

이 마더보드에는 8 핀 ATX 12V 전원 커넥터가 탑재되어 있습니다. 4 핀 ATX 전원공 급장치를 사용하려면 핀 1 과 핀 5 을 따라 연결하십시오.
Thunderbolt AIC 커넥터
(5 펀 TB1)
(1 또는 2 페이지, 25 번 참조)

Thunderbolt™ 확장 카드 (AIC) 를 GPIO 케이블로 Thunderbolt AIC 커넥터에 연결하십시오. *Thunderbolt™ AIC 카드를 PCIE4(기본 슬롯)에 설치하십시오.
시리얼 포트 헤더
(9 편 COM1)
(1 또는 2 페이지, 23 번 참조)

이 COM1 헤더는 시리얼 포트 모듈을 지원합니다.

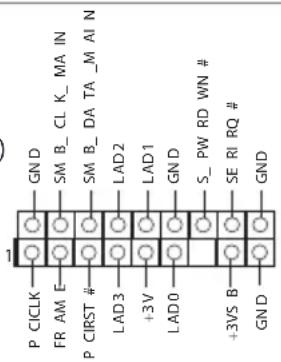

TPM 헤더
(17 편 TPMS1)
(1 또는 2 페이지, 22 번 참조)

이 커넥터는 키 , 디지털 인증서 , 암호 및 데이터를 안전하게 보관할 수 있는 TPM(Trusted Platform Module) 시스템을 지원합니다 . TPM 시스템은 네트워크 보안을 강화하고 , 디지털 신원을 보호하며 플랫폼 무결성을 유지합니다 .
RGB LED 헤더
(4 핀 RGB_LED1)
(1 또는 2 페이지, 21 번 참조)
(4 핀 RGB_LED2)
(1 또는 2 페이지, 20 번 참조)

RGB LED 헤더는 다양한 LED 조명 효과를 선택할 수 있는 RGB LED 연장 케이블을 연결하는 데사용됩니다.
주의 : RGB LED 케이블을 잘못된 방향으로 설치하지 마십시오.그럴 않을 경우 케이블이 손상될 수 있습니다.
*이 헤더에 대한 추가 지침은 32 페이지를 참조하십시오.
주소지정 가능한 LED 헤더
(3 핀 ADDR_LED1)
(1 또는 2 페이지, 18 번 참조)

이 헤더는 사용자가 다양한
LED 조명 효과에서 선택할 수 있는 주소 지정 가능한 LED 연장 케이블을 연결하는 데 사용됩니다.
주의 주소 지정 가능한 LED 케이블을 잘못된 방향으로 설치하지 마십시오 .그럴 경우 케이블이 손상될 수 있습니다 .
*이 헤더에 대한 추가 지침은 33 페이지를 참조하십시오.
성능 모드 /Easy OC 헤더
(4 편 PM_OC)
(1 또는 2 페이지, 10 번 참조)

핀 할당에 따라 새시의 OC 스위치와 OC LED 표시등을 이 헤더에 연결하십시오. 케이ぶ을 연결하기 전에 양극 편과 음극 편을 기록합니다.
