| Tipo de producto | Placa base ATX |
| Marca | ASRock |
| Modelo | Z390 Phantom Gaming SLI/ac |
| Dimensiones (L x A) | 305 mm x 244 mm (ATX estándar) |
| Peso estimado | Aproximadamente 1,2 kg |
| Alimentación requerida | Conector ATX de 24 pines + conector de 12V de 8 pines |
| Zócalo de procesador | LGA1151 (8.ª/9.ª generación Intel Core) |
| Chipset | Intel Z390 |
| Memoria | 4 x DDR4, máximo 64 GB, hasta 4300+ MHz (OC) |
| Ranuras de expansión | 2 x PCIe 3.0 x16 (x16/x8+x8), 4 x PCIe 3.0 x1 |
| Almacenamiento | 6 x SATA3 6 Gb/s, 2 x Ultra M.2 (PCIe Gen3 x4 y SATA) |
| Conectividad de red | LAN 2,5 Gigabit (Dragon RTL8125AG), Wi-Fi 802.11ac + BT 4.2 (modelo SLI/ac) |
| Audio | Realtek ALC892, 7.1 canales HD con condensadores Nichicon |
| Conectividad trasera | 1x PS/2, 1x DVI-D, 1x HDMI, 2x USB 3.1 Gen2 (Tipo A+C), 4x USB 3.1 Gen1, 1x RJ-45, 5x conector de audio, salida óptica SPDIF, 2x antena Wi-Fi |
| Funciones principales | Soporte SLI/CrossFire, RGB LED (2x cabezales de 12V + 1x direccionable de 5V), BIOS UEFI, overclocking BCLK completo |
| Mantenimiento | Mantener la placa seca, quitar el polvo regularmente, evitar descargas electrostáticas |
| Seguridad | Protección contra sobretensiones, protección contra rayos/ESD en LAN, certificación FCC/CE |
| Piezas incluidas | 2x cables SATA, 1x puente SLI HB, 2x tornillos M.2, 2x antenas Wi-Fi (modelo SLI/ac), panel de E/S, CD de controladores |
| Sistema operativo compatible | Windows 10 de 64 bits |
Preguntas frecuentes - Z390 Phantom Gaming SLI/ac ASROCK
Preguntas de los usuarios sobre Z390 Phantom Gaming SLI/ac ASROCK
0 pregunta sobre este aparato. Responde a las que conoces o haz la tuya.
Hacer una nueva pregunta sobre este aparato
Descarga las instrucciones para tu Placa madre en formato PDF gratis! Encuentra tus instrucciones Z390 Phantom Gaming SLI/ac - ASROCK y toma tu dispositivo electrónico nuevamente en la mano. En esta página están publicados todos los documentos necesarios para el uso de su dispositivo. Z390 Phantom Gaming SLI/ac de la marca ASROCK.

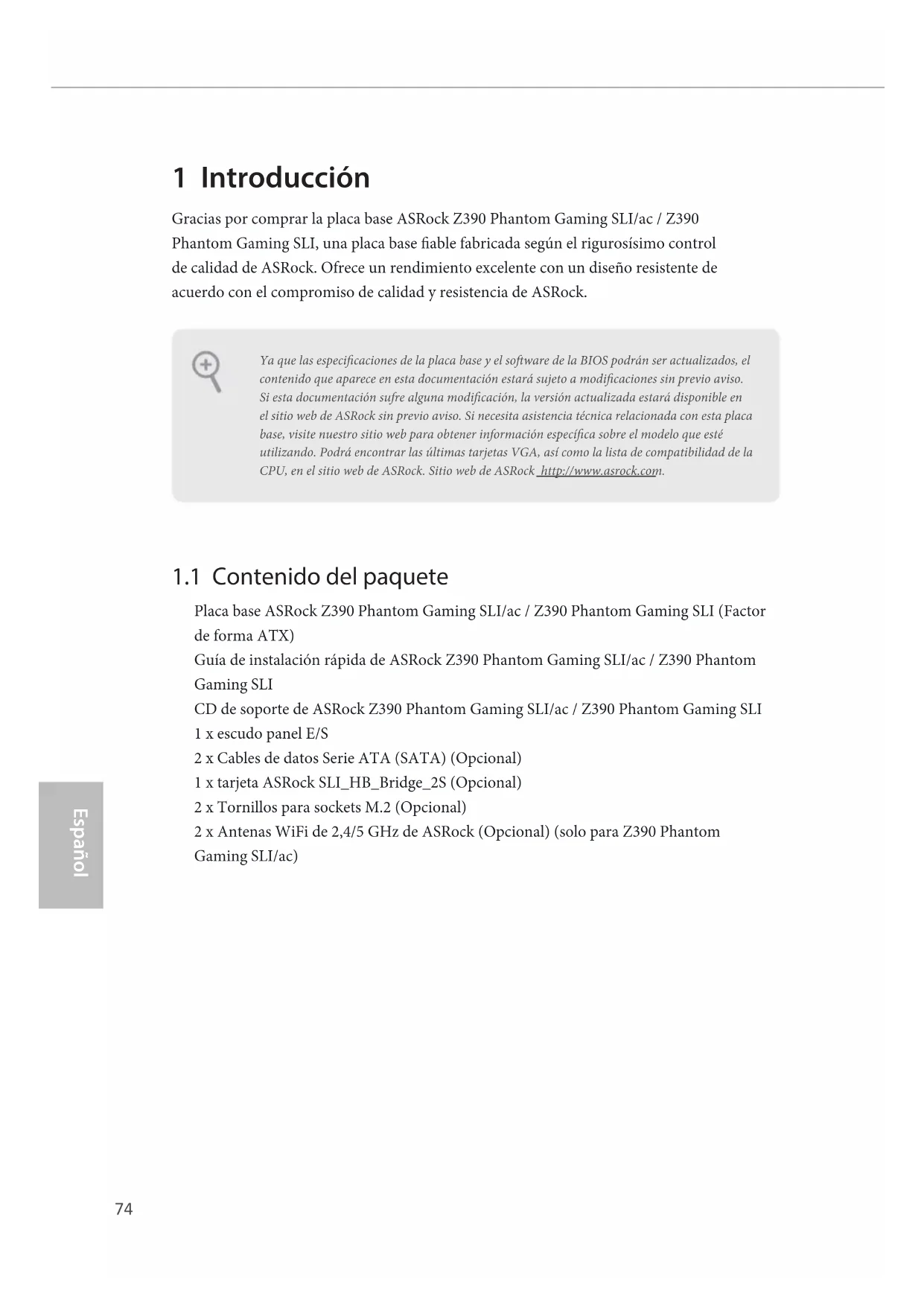

MANUAL DE USUARIO Z390 Phantom Gaming SLI/ac ASROCK
Gracias por comprar la placa base ASRock Z390 Phantom Gaming SLI/ac / Z390 Phantom Gaming SLI, una placa base fiable fabricada según el rigurosísimo control de calidad de ASRock. Ofrece un rendimiento excelente con un diseño resistente de acuerdo con el compromiso de calidad y resistencia de ASRock.

Ya que las especificaciones de la placa base y el software de la BIOS podrán ser actualizados, el contenido que aparece en esta documentación estará sujeto a modificaciones sin previo aviso. Si esta documentación sufre alguna modificación, la versión actualizada estará disponible en el sitio web de ASRock sin previo aviso. Si necesita asistencia técnica relacionada con esta placa base, visite nuestro sitio web para obtener información específica sobre el modelo que esté utilizando. Podrá encontrar las últimas tarjetas VGA, así como la lista de compatibilidad de la CPU, en el sitio web de ASRock. Sitio web de ASRock http://www.asrock.com.
1.1 Contenido del paquete
Placa base ASRock Z390 Phantom Gaming SLI/ac / Z390 Phantom Gaming SLI (Factor de forma ATX)
Guía de instalación rápida de ASRock Z390 Phantom Gaming SLI/ac / Z390 Phantom Gaming SLI
CD de soporte de ASRock Z390 Phantom Gaming SLI/ac / Z390 Phantom Gaming SLI
1 x escudo panel E/S
2 x Cables de datos Serie ATA (SATA) (Opcional)
1 x tarjeta ASRock SLI_HB_Bridge_2S (Opcional)
2 x Tornillos para sockets M.2 (Opcional)
2 x Antenas WiFi de 2,4/5 GHz de ASRock (Opcional) (solo para Z390 Phantom
Gaming SLI/ac)
1.2 Especificaciones
| Plataforma | Factor de forma ATX |
| CPU | Compatible con 8^a y 9^a generación de procesadores Intel®CoreTM (Socket 1151)Digi Power designDiseño de 10 fases de alimentaciónAdmite la tecnología Intel® Turbo Boost 2.0Compatible con CPU serie K desbloqueada de Intel®Compatible con overclocking de rango completo BCLK de ASRock |
| Conjunto de chips | Intel® Z390 |
| Memoria | Tecnología de memoria DDR4 de doble canal4 x ranuras DIMM DDR4Admite memoria sin búfer DDR4 4300+(OC)*/4266(OC)/4133(OC)/4000(OC)/3866(OC)/3800(OC)/3733(OC)/3600(OC)/3200(OC)/2933(OC)/2800(OC)/2666/2400/2133 no ECC* Para obtener más información, consulte la lista de memorias compatibles en el sitio web de ASRock. (http://www.asrock.com/)Admite módulos de memoria UDIMM ECC (funcionamiento en modo no ECC)Capacidad máxima de memoria del sistema: 64GBAdmite Perfil de memoria extremo de Intel® (XMP) 2.0Contacto 15μ Gold en ranuras DIMM |
| Ranura de expansión | 2 x ranuras PCI Express 3.0 x16 (PCIE2/PCIE4:simple a x16 (PCIE2); dual a x8 (PCIE2) / x8 (PCIE4))** Admite unidad de estado sólido de NVMe como disco de arranque4 x ranuras PCI Express 3.0 x1 (Flexible PCIe)Compatible con AMD Quad CrossFireXTM y CrossFireXTM Compatible con NVIDIA® Quad SLITM y SLITMSoporta tarjetas gráficas de la serie NVIDIA® NVLinkTM con NVIDIA® GeForce® RTX dual* NVIDIA NVLink Bridge no está incluido en el paquete. Por favor, cómprelo a NVIDIA® si fuera necesario. |
1 x Zócalo M.2 vertical (clave E) con el módulo WiFi-802.11ac integrado (en la E/S trasera) (solo para Z390 Phantom Gaming SLI/ac) Contacto 15μ Gold en ranura VGA PCIe (PCIE2)
Gráficos
Intel® UHD Graphics Built-in Visuals y las salidas de VGA son compatibles únicamente con procesadores con GPU integrado.
Admite Intel® UHD Graphics Built-in Visuals: Intel® Quick Sync Video con AVC, MVC (S3D) y MPEG-2 Full HW Encode1, Intel® InTru™ 3D, Intel® Clear Video HD Technology, Intel® Insider™, Intel® UHD Graphics DirectX 12
Codificación y descodificación HWA: AVC/H.264, HEVC/H.265 8 bits, HEVC/H.265 10 bits, VP8, VP9 8 bits, VP9 10 bits (solo descodificar), MPEG2, MJPEG, VC-1 (solo descodificar)
Salida gráfica dual: compatible con puertos DVI-D y HDMI mediante controladores de pantalla independientes Admite la tecnología HDMI con una resolución máxima de 4K x 2K (4096x2160) a 30Hz
Admite DVI-D con una resolución máxima de 1920x1200 a 60 Hz
Admite Sincronización automática entre audio y vídeo, color profundo (12 bpc), xvYCC y HBR (audio de alta tasa de bits) con puerto HDMI (se necesita un monitor compatible con HDMI)
Compatible con función HDCP con puertos DVI-D y HDMI Admite reproducción 4K Ultra HD (UHD) con puerto HDMI
Audio
7.1 Audio CH HD con Protección de contenido (Realtek ALC892 Audio Codec)
Compatible con audio Blu-ray Premium
Admite protección contra sobretensiones
Tapas de audio Nichion de la serie Fine Gold
LAN
2,5 Gigabit LAN 10/100/1000/2500 Mb/s
Dragon RTL8125AG
Admite el software Phantom Gaming LAN
- Ajuste automático inteligente del control de ancho de banda
- Interfaz de usuario sencilla visual
- Estadísticas de uso de red visuales
- Configuración predeterminada optimizada para juegos, el explorador y modos de streaming
- Control de prioridades personalizado por el usuario
Admite la función Reactivación de LAN
Admite protección contra rayos y descargas electrostáticas (ESD)
Admite Ethernet 802.3az de eficiencia energética Admite PXE
| LAN inalámbri-ca (solo para Z390 Phantom Gaming SLI/ac) | Módulo WiFi Intel® 802.11acCompatible con IEEE 802.11a/b/g/n/ac Compatible con Banda Dual (2,4/5 GHz) Compatible con conexión inalámbrica de alta velocidad hasta 433 Mbps Compatible con Bluetooth 4.2 / 3.0 + Alta velocidad clase II |
| E/S en panelposterior | 2 x Puertos de antena (solo para Z390 Phantom Gaming SLI/ac) |
| 1 x puerto de ratón/teclado PS/2 | |
| 1 x puerto DVI-D | |
| 1 x puerto HDMI | |
| 1 x puerto de salida SPDIF óptica | |
| 1 x Puerto USB 3.1 Gen2 de tipo A (ReDriver) (admite protección contra descargas electrostáticas) | |
| 1 x Puerto USB 3.1 Gen2 de tipo C (ReDriver) (admite protección contra descargas electrostáticas) | |
| 4 x Puertos USB 3.1 Gen1 (Intel® Z390) (admite protección contra descargas electrostáticas) | |
| 1 x Puerto LAN RJ-45 con LED (LED DE ACTIVIDAD/ENLACE y LED DE VELOCIDAD) | |
| Conector de audio HD: Altavoz trasero / Central / Graves / Entrada de línea / Altavoz frontal / Micrófono |
| Almacenamiento | 6 x Conectores SATA3 de 6,0 Gb/s, compatibilidad con RAID (RAID 0, RAID 1, RAID 5, RAID 10, Intel Rapid Storage Technology 16), NCQ, AHCI y conexión en caliente* * Si M2_1 se ocupa con un dispositivo M.2 de tipo SATA, SATA3_1 se deshabilitará. * Si M2_2 se ocupa con un dispositivo M.2 de tipo SATA, SATA3_5 se deshabilitará. |
1 x Zócalo Ultra M.2 (M2_1) que admite el módulo SATA3 6,0 Gb/s M.2 de tipo 2230/2242/2260/2280 con clave M y el módulo PCI Express M.2 hasta Gen3 x4 (32 Gb/s)**
1 x Zócalo Ultra M.2 (M2_2) que admite el módulo SATA3 6,0 Gb/s M.2 de tipo 2230/2242/2260/2280/22110 con clave M y el módulo PCI Express M.2 hasta Gen3 x4 (32 Gb/s)**
** Compatible con la tecnología Optane™ de Intel®
** Admite unidad de estado sólido de NVMe como disco de arranque
** Admite el kit U.2 de ASRock
Conector
1 x Base de conexiones de puerto COM
1 x Conector TPM
1 x LED de alimentación y base de conexiones para el altavoz
2 x Cabezales de indicador LED RGB
* Admite una tira de LED de hasta 12 V/3 A (36 W) en total 1 x Base de conexiones de LED direccionable
* Admite una tira de LED de hasta 5 V/3 A (15 W) en total 1 x Conector para ventilador de la CPU (4 contactos)
* El conector para ventilador de la CPU admite ventilador de la CPU con una potencia de ventilador de 1 A (12 W) máxima.
1 x Conector (4 contactos) para el ventilador de la bomba de agua/CPU (control de velocidad de ventilador inteligente)
* El ventilador de la CPU/bomba de agua admite ventilador del disipador por agua con una potencia de ventilador máxima de 2A (24 W).
3 x Conectores (4 contactos) para el ventilador de la bomba de agua/chasis (control de velocidad de ventilador inteligente)
* CHA_FAN2/WP admite ventilador del disipador por agua con una potencia de ventilador máxima de 2 A (24 W).
* CHA_FAN1/WP y CHA_FAN3/WP admiten ventilador del disipador por agua con una potencia de ventilador máxima de 1 A (12 W).
* CPU_FAN2/WP, CHA_FAN1/WP, CHA_FAN2/WP y CHA_FAN3/WP se pueden detectar automáticamente si se usa el ventilador de 3 o 4 contactos.
1 x conector de alimentación ATX de 24 contactos
1 x conector de alimentación de 12V de 8 contactos
1 x Conector de audio en el panel frontal
1 x conector Thunderbolt AIC (5 contactos)
2 x Bases de conexiones USB 2.0 (admite 3 puertos USB 2.0)
(Admite protección contra descargas electrostáticas)
| 2 x base de conexiones USB 3.1 Gen1 (admite 4 puertos USB 3.1 Gen1) (Admite protección contra descargas electrostáticas)1 x Modo de rendimiento / Base de conexiones OC sencilla | |
| Función de la BIOS | BIOS legal UEFI AMI compatible con interfaz gráfica de usuario multilingüeEventos de reactivación compatibles con ACPI 6.0Admite SMBIOS 2.7Varios ajustes de voltaje de CPU Vcore, DRAM, PCH 1,0V, VCCIO, VCCST, VCCSA |
| Monitor de hardware | Detección de temperatura: Ventiladores de la bomba de agua/chasis, bomba de agua/CPU, CPUTacómetro del ventilador: Ventiladores de la bomba de agua/chasis, bomba de agua/CPU, CUVentilador silencioso (ajuste automático de la velocidad del ventilador del chasis por temperatura de la CPU): Ventiladores de la bomba de agua/chasis, bomba de agua/CPU,CUControl de varias velocidades del ventilador: Ventiladores de la bomba de agua/chasis, bomba de agua/CPU, CPUSupervisión del voltaje: +12V, +5V, +3,3V, CPU Vcore, DRAM, VPPM, PCH 1,0V, VCCSA, VCCST |
| SO | Microsoft® Windows® 10 64 bits |
| Certificaciones | FCC y CEPreparado para ErP/EuP (se necesita una fuente de alimentación preparada para ErP/EuP) |
* Para obtener información detallada del producto, visite nuestro sitio Web: http://www.asrock.com

Tenga en cuenta que hay un cierto riesgo implícito en las operaciones de overclocking, incluido el ajuste de la BIOS, aplicando la tecnología de overclocking liberada o utilizando las herramientas de overclocking de otros fabricantes. El overclocking puede afectar a la estabilidad del sistema e, incluso, dañar los componentes y dispositivos del sistema. Esta operación se debe realizar bajo su propia responsabilidad y usted debe asumir los costos. No asumimos ninguna responsabilidad por los posibles daños causados por el overclocking.
1.3 Instalación de los puentes
La instalación muestra cómo deben instalarse los puentes. Cuando la tapa de puente se coloca en los contactos, el puente queda “Corto”. Si no coloca la tapa de puente en los contactos, el puente queda “Abierto”.

Short

Open
Puente de borrado de CMOS (CLRCMOS1)
(consulte la pág. 1 ó 2, N.° 19)

Puente de 2 contactos
Corto: Borrado de CMOS
Abierto: Predeterminado
CLRCMOS1 le permite borrar los datos del CMOS. Los datos del CMOS incluyen información de instalación del sistema como, por ejemplo, la contraseña, la fecha y la hora del sistema y los parámetros de instalación del sistema. Para borrar y restablecer los parámetros del sistema a los valores predeterminados de instalación, apague el ordenador y desenchufe el cable de alimentación. A continuación, utilice una tapa de puente para acortar los contactos del CLRCMOS1 durante 3 segundos. Acuérdese de retirar la tapa de puente después de borrar el CMOS. Si necesita borrar el CMOS cuando acabe de actualizar la BIOS, deberá arrancar el sistema primero y, a continuación, deberá apagarlo antes de que realice el borrado del CMOS.
1.4 Conectores y cabezales incorporados

Los cabezales y conectores incorporados NO son puentes. NO coloque tapas de puente sobre estos cabezales y conectores. Si coloca tapas de puente sobre los cabezales y conectores dañará de forma permanente la placa base.
Cabezal del panel del sistema (PANEL1 de 9 contactos) (consulte la pág. 1 ó 2, N.º 11)

Conecte el botón de alimentación, el botón de restablecimiento y el indicador de estado del sistema que se encuentran en el chasis a esta base de conexiones según las asignaciones de contactos que se indica a continuación. Cerciórese de cuáles son los contactos positivos y los negativos antes de conectar los cables.

PWRBTN (botón de alimentación):
Conéctelo al botón de alimentación del panel frontal del chasis. Deberá configurar la forma en la que su sistema se apagará mediante el botón de alimentación.
RESET (botón de restablecimiento):
Conéctelo al botón de restablecimiento del panel frontal del chasis. Pulse el botón de restablecimiento para resetear el ordenador si éste está bloqueado y no se puede reiniciar de forma normal.
PLED (Indicador LED de la alimentación del sistema):
Conéctelo al indicador de estado de la alimentación del panel frontal del chasis. El indicador LED permanece encendido cuando el sistema está funcionando. El indicador LED parpadea cuando el sistema se encuentra en estado de suspensión S1/S3. El indicador LED se apaga cuando el sistema se encuentra en estado de suspensión S4 o está apagado (S5).
HDLED (Indicador LED de actividad en el disco duro):
Conéctelo al indicador LED de actividad en el disco duro del panel frontal del chasis. El indicador LED permanece encendido cuando el disco duro está leyendo o escribiendo datos.
El diseño del panel frontal puede ser diferente dependiendo del chasis. Un módulo de panel frontal consta principalmente de: botón de alimentación, botón de restablecimiento, indicador LED de alimentación, indicador LED de actividad en el disco duro, altavoz, etc. Cuando conecte su módulo del panel frontal del chasis a este cabezal, asegúrese de que las asignaciones de los cables y los contactos coinciden correctamente.
LED de alimentación y base de conexiones para la altavoz (SPK_PLED1 de 7 contactos) (consulte la pág. 1 ó 2, N.º 12)

Conecte el LED de alimentación del chasis y el altavoz del chasis a esta base de conexiones.
consulte la pág. 1 ó 2, N.º 7)

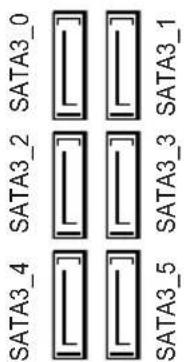

(SATA3_2_3:
consulte la pág. 1 ó 2, N.º 8)
(SATA3_4_5:
consulte la pág. 1 ó 2, N.º 9)

Estos seis conectores SATA3 son compatibles con cables de datos SATA para dispositivos de almacenamiento interno con una velocidad de transferencia de datos de hasta 6,0 Gb/s.
* Si M2_1 se ocupa con un dispositivo M.2 de tipo SATA, SATA3_1 se deshabilitará.
* Si M2_2 se ocupa con un dispositivo M.2 de tipo SATA, SATA3_5 se deshabilitará.
Cabezales USB 2.0
(USB_3 de 5 contactos)
(consulte la pág. 1 ó 2, N.º 17)

Hay dos bases de conexiones en esta placa base.
(USB1_2 de 9 contactos)
(consulte la pág. 1 ó 2, N.° 16)

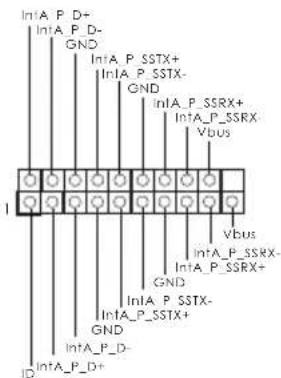

Cabezal USB 3.1 Gen1
(USB3_5_6 de 19 contactos)
(consulte la pág. 1 ó 2, N.° 6)

Esta placa base tiene dos base de conexiones. Esta base de conexiones USB 3.1 Gen1 admite dos puertos.
(USB3_7_8 de 19 contactos)
(consulte la pág. 1 ó 2, N.º 15)

Cabezal de audio del panel frontal (HD_AUDIO1 de 9 contactos) (consulte la pág. 1 ó 2, N.º 24)

Este cabezal se utiliza para conectar dispositivos de audio al panel de audio frontal.

- El Audio de Alta Definición (HDA, en inglés) es compatible con el método de sensor de conectores, sin embargo, el cable del panel del chasis deberá ser compatible con HDA para que pueda funcionar correctamente. Siga las instrucciones que se indican en nuestro manual y en el manual del chasis para instalar su sistema.
- Si utiliza un panel de audio AC'97, colóquelo en el cabezal de audio del panel frontal siguiendo los pasos que se describen a continuación:
A. Conecte Mic_IN (MIC) a MIC2_L.
B. Conecte Audio_R (RIN) a OUT2_R y Audio_L (LIN) a OUT2_L.
C. Conecte Ground (Conexión a tierra) (GND) a Ground (GND).
D. MIC_RET y OUT_RET se utilizan únicamente con el panel de audio HD. No es necesario que los conecte en el panel de audio AC'97.
E. Para activar el micrófono frontal, vaya a la ficha "micrófono frontal" (Front Mic) en el panel de control de Realtek y ajuste el "Volumen de grabación" (Recording Volume).
Conectores del ventilador de la bomba de agua/chasis
(CHA_FAN1/WP de 4 contactos)
(consulte la pág. 1 ó 2, N.º 14)
(CHA_FAN2/WP de 4 contactos)
(consulte la pág. 1 ó 2, N.° 26)
(CHA_FAN3/WP de 4 contactos)
(consulte la pág. 1 ó 2, N.° 13)

Esta placa base proporciona tres conector de ventilador del chasis de refrigeración por agua de 4 contactos. Si tiene pensando conectar un ventilador de refrigeración por agua del chasis de 3 contactos, conéctelo al contacto 1-3.
Conector del ventilador de la CPU (CPU_FAN1 de 4 contactos)
(consulte la pág. 1 ó 2, N.° 2)

Esta placa base contiene un conector de ventilador (ventilador silencioso) de CPU de 4 contactos. Si tiene pensando conectar un ventilador de CPU de 3 contactos, conéctelo al contacto 1-3.
Conector del ventilador de la bomba de agua/CPU (CPU_FAN2/WP de 4 contactos) (consulte la pág. 1 ó 2, N.º 27)

Esta placa base proporciona un conector de ventilador de CPU de refrigeración por agua de 4 contactos. Si tiene pensando conectar un ventilador de disipador por agua de CPU de 3 contactos, conéctelo al contacto 1-3.
Conector de alimentación ATX (ATXPWR1 de 24 contactos) (consulte la pág. 1 ó 2, N.º 5)

Esta placa base contiene un conector de alimentación ATX de 24 contactos. Para utilizar una toma de alimentación ATX de 20 contactos, conéctela en los contactos del 1 al 13.
Conector de alimentación ATX de 12V (ATX12V1 de 8 contactos) (consulte la pág. 1 ó 2, N.º 1)

Esta placa base contiene un conector de alimentación ATX de 12V y 8 contactos. Para utilizar una toma de alimentación ATX de 4 contactos, conéctela en los contactos del 1 al 5.
Conector Thunderbolt AIC (TB1 de 5 contactos) (consulte la pág. 1 ó 2, N.º 25)

Enchufe una tarjeta complementaria (AIC) Thunderbolt™ al conector Thunderbolt AIC a través del cable GPIO. * Instale la tarjeta Thunderbolt™ AIC a PCIE4 (ranura predeterminada).
Cabezal de puerto serie (COM1 de 9 contactos) (consulte la pág. 1 ó 2, N.º 23)

Este cabezal COM1 admite un módulo de puerto serie.

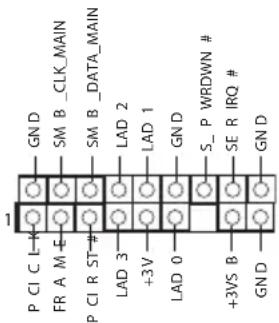

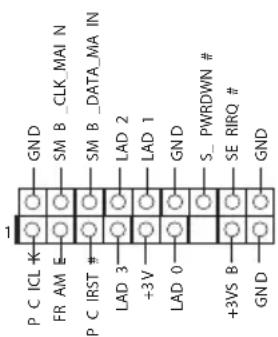

Base de conexiones TPM (TPMS1 de 17 contactos) (consulte la pág. 1 ó 2, N.º 22)

Este conector es compatible con el sistema Módulo de Plataforma Segura (TPM, en inglés), que puede almacenar de forma segura claves, certificados digitales, contraseña y datos. Un sistema TPM también ayuda a aumentar la seguridad en la red, protege las identidades digitales y garantiza la integridad de la plataforma.
Cabezales de LED RGB (RGB_LED1 de 4 contactos) (consulte la pág. 1 ó 2, N.º 21) (RGB_LED2 de 4 contactos) (consulte la pág. 1 ó 2, N.º 20)

La base de conexiones de LED RGB se utiliza para conectar el alargador de LED RGB que permite a los usuarios elegir entre varios efectos de iluminación de LED.
Precaución: Nunca instale el cable de LED RGB con la orientación incorrecta ya que, de lo contrario, el cable puede dañarse.
*Consulte la página 32 para obtener más instrucciones sobre esta base de conexiones.
Base de conexiones de LED direccionable (ADDR_LED1 de 3 contactos) (consulte la pág. 1 ó 2, N.º 18)

La base de conexiones se usa para conectar el alargador de LED direccionable que permite a los usuarios elegir entre varios efectos de iluminación LED.
Precaución: Nunca instale el cable de LED direccionable con la orientación incorrecta ya que, de lo contrario, el cable puede dañarse.
*Consulte la página 33 para obtener más instrucciones sobre esta base de conexiones.
Modo de rendimiento / Base de conexiones OC sencilla (PM_OC de 4 contactos) (consulte la pág. 1 ó 2, N.º 10)

Conecte el conmutador OC y el indicador LED OC del chasis a esta base de conexiones conforme a las asignaciones de los contactos. Cerciórese de cuáles son los contactos positivos y los negativos antes de conectar los cables.
