Z390 Phantom Gaming SLI/ac - Placa-mãe ASROCK - Manual de utilização gratuito
Encontre gratuitamente o manual do aparelho Z390 Phantom Gaming SLI/ac ASROCK em formato PDF.
| Tipo de produto | Placa-mãe ATX |
| Marca | ASRock |
| Modelo | Z390 Phantom Gaming SLI/ac |
| Dimensões (L x l) | 305 mm x 244 mm (padrão ATX) |
| Peso estimado | Aproximadamente 1,2 kg |
| Alimentação necessária | Conector ATX de 24 pinos + conector de 12V de 8 pinos |
| Soquete do processador | LGA1151 (8ª/9ª geração Intel Core) |
| Chipset | Intel Z390 |
| Memória | 4 x DDR4, máx. 64 GB, até 4300+ MHz (OC) |
| Slots de expansão | 2 x PCIe 3.0 x16 (x16/x8+x8), 4 x PCIe 3.0 x1 |
| Armazenamento | 6 x SATA3 6 Gb/s, 2 x Ultra M.2 (PCIe Gen3 x4 e SATA) |
| Conexão de rede | 2,5 Gigabit LAN (Dragon RTL8125AG), Wi-Fi 802.11ac + BT 4.2 (modelo SLI/ac) |
| Áudio | Realtek ALC892, 7.1 canais HD com capacitores Nichicon |
| Conexões traseiras | 1x PS/2, 1x DVI-D, 1x HDMI, 2x USB 3.1 Gen2 (Tipo A+C), 4x USB 3.1 Gen1, 1x RJ-45, 5x conector de áudio, saída óptica SPDIF, 2x antena Wi-Fi |
| Principais recursos | Suporte SLI/CrossFire, RGB LED (2x bases 12V + 1x endereçável 5V), BIOS UEFI, overclocking BCLK completo |
| Manutenção | Manter a placa seca, limpar o pó regularmente, evitar descargas eletrostáticas |
| Segurança | Proteção contra sobretensão, proteção contra raios/ESD na LAN, certificação FCC/CE |
| Peças inclusas | 2x cabos SATA, 1x placa SLI HB, 2x parafusos M.2, 2x antenas Wi-Fi (modelo SLI/ac), painel E/S, CD de drivers |
| Sistema operacional compatível | Windows 10 64 bits |
Perguntas frequentes - Z390 Phantom Gaming SLI/ac ASROCK
Perguntas dos utilizadores sobre Z390 Phantom Gaming SLI/ac ASROCK
0 pergunta sobre este aparelho. Responda às que conhece ou faça a sua.
Faça uma nova pergunta sobre este aparelho
Baixe as instruções para o seu Placa-mãe em formato PDF gratuitamente! Encontre o seu manual Z390 Phantom Gaming SLI/ac - ASROCK e retome o controlo do seu dispositivo eletrónico. Nesta página estão publicados todos os documentos necessários para a utilização do seu dispositivo. Z390 Phantom Gaming SLI/ac da marca ASROCK.
MANUAL DE UTILIZADOR Z390 Phantom Gaming SLI/ac ASROCK

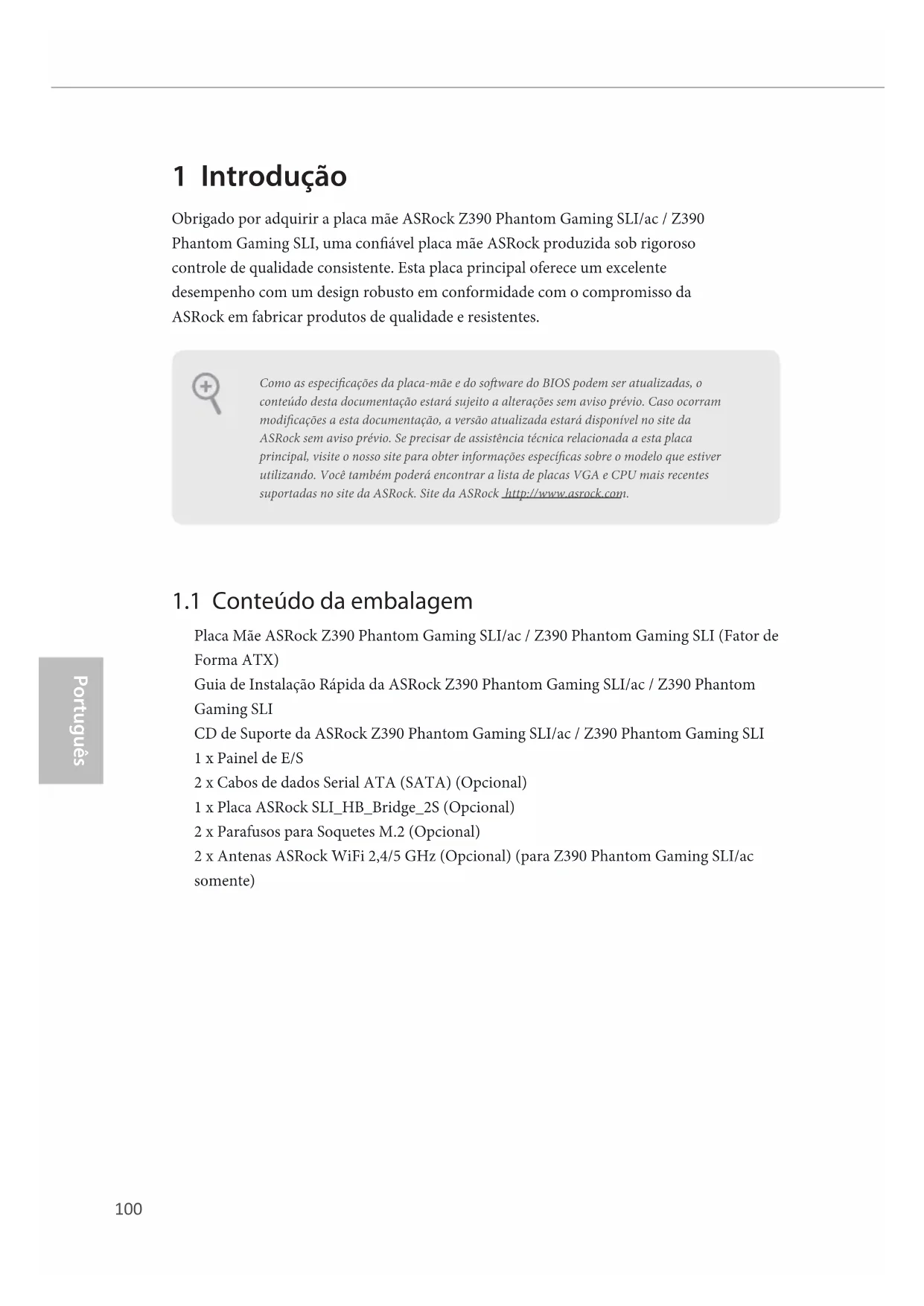

Obrigado por adquirir a placa mãe ASRock Z390 Phantom Gaming SLI/ac / Z390 Phantom Gaming SLI, uma confiável placa mãe ASRock produzida sob rigoroso controle de qualidade consistente. Esta placa principal oferece um excelente desempenho com um design robusto em conformidade com o compromisso da ASRock em fabricar produtos de qualidade e resistentes.

Como as especificações da placa-mãe e do software do BIOS podem ser atualizadas, o conteúdo desta documentação estará sujeito a alterações sem aviso prévio. Caso ocorram modificações a esta documentação, a versão atualizada estará disponível no site da ASRock sem aviso prévio. Se precisar de assistência técnica relacionada a esta placa principal, visite o nosso site para obter informações específicas sobre o modelo que estiver utilizando. Você também poderá encontrar a lista de placas VGA e CPU mais recentes suportadas no site da ASRock. Site da ASRock http://www.asrock.com.
1.1 Conteúdo da embalagem
Placa Mãe ASRock Z390 Phantom Gaming SLI/ac / Z390 Phantom Gaming SLI (Fator de Forma ATX)
Guia de Instalação Rápida da ASRock Z390 Phantom Gaming SLI/ac / Z390 Phantom Gaming SLI
CD de Suporte da ASRock Z390 Phantom Gaming SLI/ac / Z390 Phantom Gaming SLI
1 x Painel de E/S
2 x Cabos de dados Serial ATA (SATA) (Opcional)
1 x Placa ASRock SLI_HB_Bridge_2S (Opcional)
| Plataforma | Formato ATX |
| CPU | Suporta 8° Ger. e 9° Geração de Processadores Intel® CoreTM(Soquete 1151)Digi Power designDesign com 10 fases de alimentaçãoSuporta a tecnologia Intel® Turbo Boost 2.0Suporta CPU desbloqueado da série K da Intel®Suporta Overclocking total ASRock BCLK |
| Chipset | Intel® Z390 |
| Memória | Tecnologia de memória DDR4 de dois canais4 x Slots DIMM DDR4Suporta DDR4 4300+(OC)*/4266(OC)/4133(OC)/4000(OC)/3866(OC)/3800(OC)/3733(OC)/3600(OC)/3200(OC)/2933(OC)/2800(OC)/2666/2400/2133 não-ECC, memória sem buffer* Por favor, consulte a Lista de Suporte de Memória no site da ASRock para obter mais informação. (http://www.asrock.com/)Suporta módulos de memória ECC UDIMM (opera em modo não-ECC)Capacidade máxima da memória do sistema: 64GBSuporta Extreme Memory Profile (XMP) 2.0 da Intel*Contato em Ouro 15μ nos slots DIMM |
| Slot de expansão | 2 x Slots PCI Express 3.0 x16 (PCIE2/PCIE4:único em x16 (PCIE2); duplo em x8 (PCIE2) / x8 (PCIE4))*Suporta NVMe SSD nos discos de inicialização4 x Slots PCI Express 3.0 x1 (Flexible PCIe)Suporta AMD Quad CrossFireXTM e CrossFireXTMSuporta NVIDIA® Quad SLITM e SLITMSuporta NVIDIA® NVLinkTM com placas gráficas duplas NVIDIA® GeForce® Série RTX*NVIDIA NVLink Bridge não vem com o pacote. Compre o NVIDIA®, se necessário.1 x Soquete M.2 Vertical (Tecla E) com módulo Wi-Fi-802.11ac incluído (na I/O traseira) (para Z390 Phantom Gaming SLI/ac somente) |
Contato em Ouro 15μ no Slot PCIe VGA (PCIE2)
Gráficos
Os gráficos incorporados Intel ^® UHD e as saídas VGA só podem ser suportados com processadores com GPU integrada.
Suporta gráficos incorporados Intel® UHD: Intel® Quick Sync Video com AVC, MVC (S3D) e MPEG-2 Full HW Encode1, Intel® InTru™ 3D, Tecnologia Intel® Clear Video HD, Intel® Insider™, Gráficos Intel® UHD
DirectX 12
HWAEncode/Decode: AVC/H.264, HEVC/H.265 8-bit, HEVC/H.265 10-bit, VP8, VP9 8-bit, VP9 10-bit (Decodificar apenas), MPEG2, MJPEG, VC-1 (Decodificar apenas)
Saída gráfica dupla: Suporta portas DVI-D e HDMI por controladores de vídeo independentes
Suporta HDMI com resolução máx. até 4K x 2K (4096x2160) @ 30Hz
Suporta DVI-D com resolução máxima de até 1920x1200 @ 60Hz
Suporta Auto sincronização labial, Deep Color (12bpc), xvYCC e HBR (High Bit Rate Audio) com porta HDMI (É necessário um monitor compatível com HDMI)
Suporta HDCP com Portas DVI-D e HDMI
Suporta reprodução HD Ultra (UHD) 4K com Porta HDMI
Áudio
Áudio HD de 7.1 canais com proteção de conteúdo (Codec de áudio Realtek ALC892)
Suporte áudio Blu-ray superior
Suporta Proteção de Sobretensão
Capacitor de Áudio Série Ouro Fino Nichicon
LAN
2,5 Gigabit LAN 10/100/1000/2500 Mb/s
Dragon RTL8125AG
Suporta Software Phantom Gaming LAN
- Ajuste Inteligente de Controle de Largura de Banda
- IU Visual Fácil de Usar
- Estatísticas de Uso de Rede Visual
- Configuração Padrão Otimizada para Modos de Jogo, Navegador e Transmissão
- Controle de Prioridade Personalizado do Usuário
Suporta Wake-On-LAN
Oferece Suporte à Proteção de Relâmpago/ESD
Suporta Energy Efficient Ethernet 802.3az
Suporta PXE
| LAN sem fio(para Z390 Phantom Gaming SLI/ac somente) | Módulo Intel® 802.11ac WiFi (Pacote Gratuito)Suporta IEEE 802.11a/b/g/n/acSuporta banda dupla (2,4/5 GHz)Suporta conexão sem fio de alta velocidade até 433MbpsSuporta Bluetooth 4.2 / 3.0 + Classe II de alta velocidade |
| E/S do painel posterior | 2 x Portas de Antena (para Z390 Phantom Gaming SLI/ac somente)1 x Porta PS/2 para mouse/teclado1 x Porta DVI-D1 x Porta HDMI1 x Porta de saída SPDIF ótica1 x Porta USB 3.1 Gen2 Tipo A (ReDriver) (Suporta Proteção ESD)1 x Porta USB 3.1 Gen2 Tipo C (ReDriver) (Suporta Proteção ESD)4 x Portas USB 3.1 Gen1 (Intel® Z390) (Suporta Proteção ESD)1 x Porta LAN RJ-45 com LED (LED ACT/LINK e LED DE VELOCIDADE)Fichas de áudio HD: Alto-falante posterior / Central / Graves / Entrada de linha / Alto-falante frontal / Microfone |
| Armazenamento | 6 x Conectores SATA3 6,0 Gb/s, suporte RAID (RAID 0, RAID 1, RAID 5, RAID 10, Tecnologia de Armazenamento Rápido Intel® 16), NCQ, AHCI e Conexão a Quente** Se M2_1 é ocupado por um dispositivo tipo M2 SATA, SATA3_1 será desativado.* Se M2_2 é ocupado por um dispositivo tipo M2 SATA, SATA3_5 será desativado.1 x Soquete Ultra M.2 (M2_1), suporta Chave M tipo 2230/2242/2260/2280 módulo M.2 SATA3 6.0 Gb/s e módulo M.2 PCI Express até Gen3 x4 (32 Gb/s)** |
1 x Soquete Ultra M.2 (M2_2), suporta Chave M tipo 2230/2242/2260/2280/22110 módulo M.2 SATA3 6.0 Gb/s e módulo M.2 PCI Express até Gen3 x4 (32 Gb/s)**
** Suporta Tecnologia Intel® Optane™
** Suporta NVMe SSD como discos de inicialização
** Suporta Kit ASRock U.2
Conector
1 x Suporte porta COM
1 x Plataforma TPM
1 x LED de alimentação e Cabeçote de Autofalante
2 x Cabeçotes de LED RGB
* Suporta no total até 12V/3A, Tira de LED de 36W
1 x Plataforma de LED Ajustável
* Suporta no total até 5V/3A, Tira de LED de 15W
1 x Conector da ventoinha da CPU (4 pinos)
* O Conector do Ventilador de CPU suporta o ventilador de CPU de alimentação máxima 1A do ventilador (12W).
1 x Conector de Ventilador de CPU/Ventilador da Bomba de Água (4 pinos) (Controle de Velocidade de Ventoinha Inteligente)
* O Ventilador de CPU/Ventilador da Bomba de Água suporta o ventilador de refrigerador a água de 2A máximo (24W) potência do ventilador.
3 x Conectores de Ventilador de Chassi/Ventilador da Bomba de Água (4 pinos) (Controle de Velocidade de Ventoinha Inteligente)
* CHA_FAN2/WP suporta o ventilador de refrigerador a água de 2A máximo (24W) potência do ventilador.
* CHA_FAN1/WP e CHA_FAN3/WP suporta o ventilador de refrigerador a água de 1A máximo (12W) potência do ventilador.
* CPU_FAN2/WP, CHA_FAN1/WP, CHA_FAN2/WP e CHA_FAN3/WP podem detectar automaticamente se ventoinha de 3 pinos ou 4 pinos está em uso.
1 x Conector alimentação ATX 24 pinos
1 x Conector de energia 8-pinos 12V
1 x Conector de áudio do painel frontal
1 x Conector Thunderbolt AIC (5 pinos)
2 x Plataformas USB 2.0 (Suporta 3 portas USB 2.0) (Suporta Proteção ESD)
2 x Plataforma USB 3.1 Gen1 (Suporta 4 portas USB 3.1
Gen1) (Suporta Proteção ESD)
| Funções da BIOS | AMI Legal UEFI BIOS com suporte multilingue GUIACPI 6.0 compatível com eventos de despertarSuporte SMBIOS 2.7Multi ajuste de tensão de CPU Vcore, DRAM, PCH 1,0V, VCCIO, VCCST, VCCSA |
| Monitor de hardware | Sensor de Temperatura: CPU, CPU/Bomba de água, Chassis/Ventoinhas da bomba de águaTacômetro da ventoinha: CPU, CPU/Bomba de água, Chassis/Ventoinhas da bomba de águaVentoinha Silenciosa (Auto ajusta velocidade da ventoinha do chassi pela temperatura da CPU): CPU, CPU/Bomba de água, Chassis/Ventoinhas da bomba de águaControle multi-velocidade da ventoinha: CPU, CPU/Bomba de água, Chassis/Ventoinhas da bomba de águaMonitoramento da tensão: +12V, +5V, +3.3V, CPU Vcore, DRAM, VPPM, PCH 1.0V, VCCSA, VCCST |
| SO | Microsoft® Windows® 10 64-bit |
| Certificações | FCC, CEPreparada para ErP/EuP (é necessária uma fonte de alimentação preparada para ErP/EuP) |
* Para obter informações detalhadas sobre o produto, por favor, visite o nosso site: http://www.asrock.com

Por favor, observe que existe um certo risco envolvendo overclocking, incluindo o ajuste das definições na BIOS, a aplicação de tecnologia Untied Overclocking ou a utilização de ferramentas de overclocking de terceiros. O overclocking poderá afetar a estabilidade do sistema ou mesmo causar danos nos componentes e dispositivos do seu sistema. Ele deve ser realizado por sua conta e risco. Não nos responsabilizamos por possíveis danos causados pelo overclocking.
1.3 Configuração dos jumpers
A imagem abaixo mostra como os jumpers são configurados. Quando a tampa do jumper é colocada nos pinos, o jumper é "Curto". Se não for colocada uma tampa de jumper nos pinos, o jumper é "Aberto".

Short

Open
CLRCMOS1 permite que você apague os dados no CMOS. Os dados no CMOS incluem informações de configuração do sistema, tal como senha do sistema, data, hora e parâmetros de configuração do sistema. Para apagar e reinicializar os parâmetros do sistema na configuração padrão, desligue o computador e retire o cabo de alimentação, utilizando em seguida a tampa do jumper nos pinos de CLRCMOS1 durante 3 segundos. Por favor, não se esqueça de retirar a tampa do jumper depois de apagar o CMOS. Se você precisar apagar o CMOS logo após ter terminado uma atualização da BIOS, deverá primeiro iniciar o sistema e voltar a encerrá-lo antes de apagar o CMOS.
1.4 Suportes e conectores onboard

Os conectores e suportes onboard NÃO são jumpers. NÃO coloque tampas de jumpers sobre estes terminais e conectores Colocar tampas de jumpers sobre os terminais e conectores irá causar danos permanentes à placa-mãe.
Suporte do painel de sistema (PAINEL1 de 9 pinos) (ver p.1 ou p.2, N.º 11)

Ligue o botão de alimentação, o botão de reinicialização e o indicador do estado do sistema no chassi deste suporte, de acordo com a descrição abaixo. Observe os pinos positivos e negativos antes de conectar os cabos.

PWRBTN (Botão de alimentação):
Conecte o botão de alimentação no painel frontal do chassi. Você pode configurar a forma para desligar o seu sistema através do botão de alimentação.
RESET (Botão de reinicialização):
Conecte o botão de reinicialização no painel frontal do chassi. Pressione o botão de reinicialização para reiniciar o computador, se ele congela e falha ao realizar um reinício normal.
PLED (LED de alimentação do sistema):
Conecte o indicador do estado da alimentação no painel frontal do chassi. O LED ficará aceso quando o sistema estiver em funcionamento. O LED ficará piscando quando o sistema estiver nos estados de suspensão S1/S3. O LED ficará desligado quando o sistema estiver no estado de suspensão S4 ou desligado (S5).
HDLED (LED de atividade do disco rígido):
Conecte o LED de atividade do disco rígido no painel frontal do chassi. O LED ficará aceso quando o disco rígido estiver lendo ou registrando dados.
O design do painel frontal poderá variar dependendo do chassi. Um módulo de painel frontal consiste principalmente em um botão de alimentação, um botão de reinicialização, um LED de alimentação, um LED de atividade do disco rígido, um alto-falante, etc. Ao conectar seu módulo de painel frontal do chassi a este conector, certifique-se de que os fios e os pinos correspondem de forma correta.
LED de alimentação e Cabeçote de Autofalante (SPK_PLED1 de 7 pinos) (ver p.1 ou p.2, N.º 12)

Conecte o LED de alimentação do chassi e o autofalante do chassi a este cabeçote.

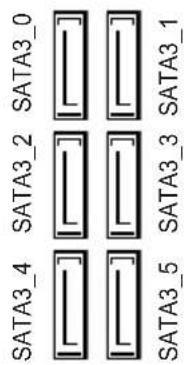

Conectores série ATA3
(SATA3_0_1:
ver p.l ou 2, N°. 7)
(SATA3_2_3:
ver p.1 ou 2, N°. 8)
(SATA3_4_5:
ver p.1 ou 2, N°. 9)

Estes seis conectores SATA3 suportam cabos de dados SATA para dispositivos de armazenamento interno com uma taxa de transferência de dados de até 6,0 Gb/s.
* Se M2_1 é ocupado por um dispositivo tipo M2 SATA, SATA3_1 será desativado.
* Se M2_2 é ocupado por um dispositivo tipo M2 SATA, SATA3_5 será desativado.
Plataformas USB 2.0
(USB_3 de 5 pinos)
Há dois cabeçotes nesta placa-mãe.
(USB_1_2 de 9 pinos)
Há duas cabeçote nesta placamãe. Este suporte USB 3.1 Gen1 pode suportar duas portas.
(USB3_7_8 de 19 pinos)
Este suporte destina-se à conexão dos dispositivos de áudio no painel de áudio frontal.

- O Áudio de alta definição suporta Sensor de Adaptador, mas o fio do painel no chassi deverá suportar HDA para funcionar corretamente. Por favor, siga as instruções no nosso manual e no manual do chassi para instalar o seu sistema.
- Se utilizar um painel de áudio AC'97, instale-o no terminal de áudio do painel frontal de acordo com os passos abaixo:
A. Ligue Mic_IN (MIC) a MIC2_L.
B. Conecte o Audio_R (RIN) a OUT2_R e Audio_L (LIN) a OUT2_L.
C. Conecte a ligação Terra (GND) à Terra (GND).
D. MIC_RET e OUT_RET destinam-se apenas ao painel de áudio HD. Você não precisa ligá-los ao painel de áudio AC'97.
E. Para ativar o microfone frontal, vá à guia "Microfone Frontal" no painel de controle Realtek e ajuste o "Volume de gravação".
Chassis / Conectores da ventoinha de bomba de água (CHA_FAN1/WP de 4 pinos) (ver p.1 ou p.2, N.º 14) (CHA_FAN2/WP de 4 pinos) (ver p.1 ou p.2, N.º 26) (4-pin CHA_FAN3/WP) (ver p.1 ou p.2, N.º 13)

Esta placa mãe fornece três conectores de ventilador do chassis de refrigeração a água de 4 pinos. Se você pretende conectar um ventilador de refrigeração a água de chassis de 3 pinos, por favor, conecte-o ao Pino 1-3.
Conector da Ventoinha da CPU (CPU_FAN1 de 4 pinos) (ver p.1 ou p.2, N.º 2)

Esta placa mãe inclui um conector de ventilador da CPU (Ventilador silencioso) de 4 pinos. Se você pretende conectar um ventilador da CPU de 3 pinos, por favor, conecte-o ao Pino 1-3.
Conector da ventoinha de bomba de água/CPU (CPU_FAN2/WP de 4 pinos) (ver p.1 ou p.2, N.º 27)

Esta placa mãe inclui um conector de ventilador da CPU de refrigeração a água de 4 pinos. Se você pretende conectar um ventilador de refrigeração a água da CPU de 3 pinos, por favor, conecte-o ao Pino 1-3.
Conector de alimentação ATX (ATXPWR1 de 24 pinos) (ver p.1 ou p.2, N.º 5)

Esta placa-mãe inclui um conector de alimentação ATX de 24 pinos. Para utilizar uma fonte de alimentação ATX de 20 pinos, introduza-a no Pino 1 e Pino 13.
Conector de alimentação de 12V ATX (ATX12V1 de 8 pinos) (ver p.1 ou p.2, N.º 1)

Esta placa-mãe inclui um conector de alimentação de 12V ATX de 8 pinos. Para utilizar uma fonte de alimentação ATX de 4 pinos, introduza-a no Pino 1 e Pino 5.
Conector Thunderbolt AIC (TB1 de 5 pinos) (ver p.1 ou p.2, N.º 25)

Por favor, conecte uma placa adicional Thunderbolt™ (AIC) a este conector Thunderbolt AIC através do cabo GPIO. * Por favor, instale o cartão Thunderbolt™ AIC para PCIE4 (slot padrão).
Suporte da porta serial (COM1 de 9 pinos) (ver p.1 ou p.2, N.º 23)

Este suporte COM1 recebe um módulo da porta serial.
Este conector suporta um sistema com Módulo de Plataforma Confiável (TPM), que pode armazenar com segurança chaves, certificados digitais, senhas e dados. Um sistema TPM também ajuda a melhorar a segurança de rede, a proteger identidades digitais e a garantir a integridade da plataforma.
Cabeçotes de LED RGB (RGB_LED1 de 4 pinos) (ver p.1 ou p.2, N.º 21) (RGB_LED2 de 4 pinos) (ver p.1 ou p.2, N.º 20)

Cabeçote RGB LED é usado para conectar o cabo de extensão de LED RGB que permite aos usuários escolher entre vários efeitos de iluminação LED.
Atenção: Nunca instale o cabo RGB LED na orientação errada; caso contrário, o cabo pode ser danificado.
* Consulte a página 32 para obter mais informações sobre esta plataforma.
Plataforma de LED Ajustável (ADDR_LED1 3 pinos) (ver p.1 ou p.2, N.º 18)

Esta plataforma é usada para conectar caboi de extensão Ajustável de LED que permite aos usuários escolher entre vários efeitos de iluminação de LED.
Atenção: Nunca instale o cabo de LED Ajustável na orientação errada, caso contrário o cabo pode ser danificado.
* Consulte a página 33 para obter mais informações sobre esta plataforma.
Por favor, conecte o interruptor OC e o indicador LED OC na estrutura deste título de acordo com as atribuições de pins. Observe os pinos positivos e negativos antes de conectar os cabos.
