Type de produit	Perceuse-visseuse à percussion sans fil
Marque	Graphite
Modèle	58G010
Tension nominale de la batterie	18 V DC
Type de batterie	Li-Ion
Capacité de la batterie (modèles compatibles)	2000 mAh (58G001) ou 4000 mAh (58G004)
Vitesse à vide (vitesse I)	0 – 350 min⁻¹
Vitesse à vide (vitesse II)	0 – 1250 min⁻¹
Fréquence de percussion à vide (vitesse I)	0 – 5250 min⁻¹
Fréquence de percussion à vide (vitesse II)	0 – 18750 min⁻¹
Ouverture du mandrin	2 – 13 mm
Couple maximal (vissage mou)	35 Nm
Couple maximal (vissage dur)	55 Nm
Nombre de positions de couple	16 + perçage / percussion
Poids (sans batterie)	1,3 kg
Classe de protection	III
Fonctions principales	Perçage, vissage, perçage à percussion
Éclairage de travail	LED intégrée
Frein de broche	Oui, électronique
Entretien et nettoyage	Nettoyer avec un chiffon sec ou air comprimé à basse pression
Équipements de sécurité recommandés	Lunettes de protection et protecteurs auditifs
Chargeur compatible	58G002 (230 V AC, 50 Hz)
Température de charge autorisée	4 °C à 40 °C
Année de fabrication	2021

FOIRE AUX QUESTIONS - 58G010 Graphite

Comment insérer et retirer la batterie sur la perceuse Graphite 58G010 ?

Pour retirer la batterie, placez d'abord le sélecteur de sens de rotation en position centrale, puis appuyez sur le bouton de fixation situé sur la batterie et tirez celle-ci vers l'arrière. Pour l'insérer, glissez la batterie chargée dans le logement de la poignée jusqu'à entendre un clic audible.

Quelle est la procédure de chargement de la batterie ?

Retirez la batterie de la perceuse, branchez le chargeur 58G002 sur une prise 230 V AC, puis insérez la batterie dans le chargeur. La diode rouge indique la charge ; lorsque la diode devient verte et que les témoins de niveau de charge s'éteignent après environ 15 secondes, la batterie est chargée. Ne dépassez pas 8 heures de charge.

Comment régler la vitesse de rotation ?

La vitesse de rotation est variable et se règle en modifiant la pression exercée sur l'interrupteur. Une pression légère donne une vitesse faible, une pression plus forte augmente la vitesse. Cela permet un démarrage en douceur.

Comment sélectionner le mode de fonctionnement (vissage, perçage, percussion) ?

Utilisez la bague de sélection du mode de fonctionnement située derrière le mandrin. Tournez-la sur le symbole de vis pour le vissage avec limiteur de couple actif, sur le symbole du foret pour le perçage (couple max), ou sur le symbole du marteau pour le perçage à percussion.

Comment changer les vitesses (rapport de démultiplication) ?

Utilisez le commutateur de changement de vitesses situé au-dessus de la gâchette. Position I : vitesse réduite (0-350 tr/min) avec couple élevé. Position II : vitesse élevée (0-1250 tr/min) avec couple réduit. Ne changez jamais de vitesse lorsque la broche tourne.

Comment régler le couple de serrage ?

Tournez la bague de réglage du couple sur le numéro souhaité (1 à 16). Plus le chiffre est élevé, plus le couple est important. Commencez toujours par un couple faible et augmentez progressivement. Pour le perçage, sélectionnez la position marquée d'un foret (couple maximum).

Quelles sont les consignes de sécurité importantes à respecter ?

Portez toujours des lunettes de protection et des protecteurs auditifs. Tenez la perceuse par les surfaces isolées si vous travaillez près de câbles cachés. Utilisez uniquement les batteries et chargeurs recommandés. Ne jamais changer le sens de rotation lorsque la broche est en marche.

Comment entretenir la perceuse ?

Nettoyez l'appareil après chaque utilisation avec un chiffon sec ou de l'air comprimé à basse pression. N'utilisez pas d'eau ni de solvants. Nettoyez régulièrement les fentes de ventilation pour éviter la surchauffe. Rangez l'outil dans un endroit sec, hors de portée des enfants, avec la batterie retirée.

Que faire en cas de fuite de liquide de la batterie ?

Si du liquide s'échappe de la batterie, essuyez-le soigneusement avec un chiffon en évitant tout contact avec la peau ou les yeux. En cas de contact avec la peau, lavez abondamment à l'eau et neutralisez avec un acide doux (jus de citron ou vinaigre). En cas de contact avec les yeux, rincez 10 minutes à l'eau claire et consultez un médecin.

Comment remplacer le mandrin à serrage rapide ?

Placez le sélecteur de sens de rotation en position centrale. Ouvrez les mors du mandrin et dévissez la vis de fixation (filetage à gauche) à l'aide d'une clé hexagonale. Insérez la clé dans le mandrin et tapotez légèrement l'autre extrémité pour le dévisser. Le montage s'effectue en ordre inverse.

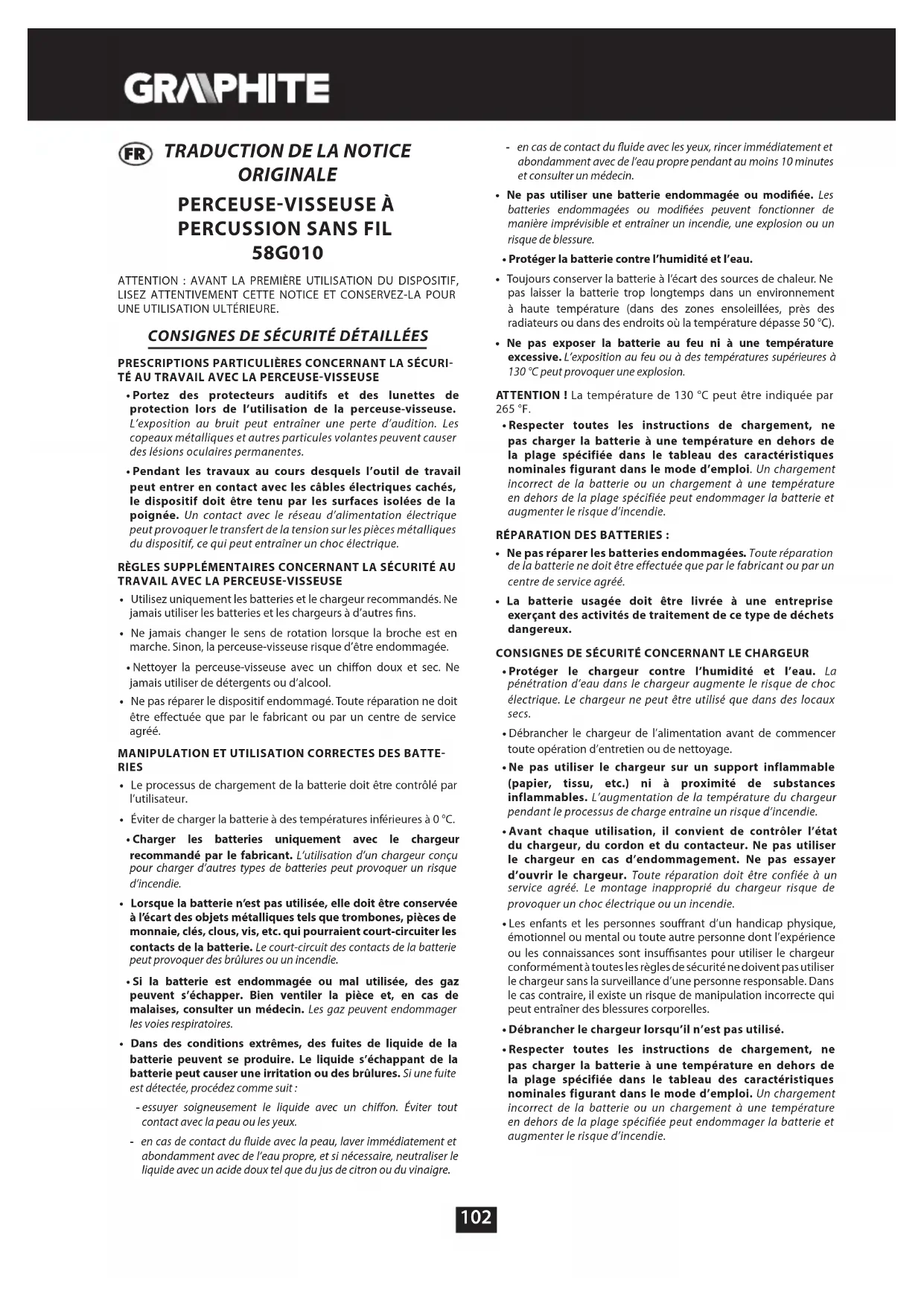

MODE D'EMPLOI 58G010 Graphite

• Portez des protecteurs auditifs et des lunettes de protection lors de l'utilisation de la perceuse-visseuse. L'exposition au bruit peut entraîner une perte d'audition. Les copeaux métalliques et autres particules volantes peuvent causer des lésions oculaires permanentes.
• Pendant les travaux au cours desquels l'outil de travail peut entrer en contact avec les câbles électriques cachés, le dispositif doit être tenu par les surfaces isolées de la poignée. Un contact avec le réseau d'alimentation électrique peut provoquer le transfert de la tension sur les pièces métalliques du dispositif, ce qui peut entraîner un choc électrique.

RÈGLES SUPPLÉMENTAIRES CONCERNANT LA SÉCURITÉ AU TRAVAIL AVEC LA PERCEUSE-VISSEUSE

• Utilisez uniquement les batteries et le chargeur recommandés. Ne jamais utiliser les batteries et les chargeurs à d'autres fins.
• Ne jamais changer le sens de rotation lorsque la broche est en marche. Sinon, la perceuse-visseuse risque d'être endommagée.
• Nettoyer la perceuse-visseuse avec un chiffon doux et sec. Ne jamais utiliser de détergents ou d'alcool.
• Ne pas réparer le dispositif endommagé. Toute réparation ne doit être effectuée que par le fabricant ou par un centre de service agréé.

MANIPULATION ET UTILISATION CORRECTES DES BATTERIES

• Le processus de chargement de la batterie doit être contrôlé par l'utilisateur.
• Éviter de charger la batterie à des températures inférieures à 0 °C.

- Charger les batteries uniquement avec le chargeur recommandé par le fabricant. L'utilisation d'un chargeur conçu pour charger d'autres types de batteries peut provoquer un risque d'incendie.

- Lorsque la batterie n'est pas utilisée, elle doit être conservée à l'écart des objets métalliques tels que trombones, pièces de monnaie, clés, clous, vis, etc. qui pourraient court-circuiter les contacts de la batterie. Le court-circuit des contacts de la batterie peut provoquer des brûlures ou un incendie.

- Si la batterie est endommagée ou mal utilisée, des gaz peuvent s'échapper. Bien ventiler la pièce et, en cas de malaises, consulter un médecin. Les gaz peuvent endommager les voies respiratoires.

- Dans des conditions extrêmes, des fuites de liquide de la batterie peuvent se produire. Le liquide s'échappant de la batterie peut causer une irritation ou des brûlures. Si une fuite est détectée, procédez comme suit :

- essuyer soigneusement le liquide avec un chiffon. Éviter tout contact avec la peau ou les yeux.

- en cas de contact du fluide avec la peau, laver immédiatement et abondamment avec de l'eau propre, et si nécessaire, neutraliser le liquide avec un acide doux tel que du jus de citron ou du vinaigre.

• en cas de contact du fluide avec les yeux, rincer immédiatement et abondamment avec de l'eau propre pendant au moins 10 minutes et consulter un médecin.
• Ne pas utiliser une batterie endommagée ou modifiée. Les batteries endommagées ou modifiées peuvent fonctionner de manière imprévisible et entraîner un incendie, une explosion ou un risque de blessure.
• Protéger la batterie contre l'humidité et l'eau.
• Toujours conserver la batterie à l'écart des sources de chaleur. Ne pas laisser la batterie trop longtemps dans un environnement à haute température (dans des zones ensoleillées, près des radiateurs ou dans des endroits où la température dépasse 50 °C).
• Ne pas exposer la batterie au feu ni à une température excessive. L'exposition au feu ou à des températures supérieures à 130 °C peut provoquer une explosion.

ATTENTION ! La température de 130 °C peut être indiquée par 265 °F.

- Respecter toutes les instructions de chargement, ne pas charger la batterie à une température en dehors de la plage spécifiée dans le tableau des caractéristiques nominales figurant dans le mode d'emploi. Un chargement incorrect de la batterie ou un chargement à une température en dehors de la plage spécifiée peut endommager la batterie et augmenter le risque d'incendie.

RÉPARATION DES BATTERIES :

- Ne pas réparer les batteries endommagées. Toute réparation de la batterie ne doit être effectuée que par le fabricant ou par un centre de service agréé.

- La batterie usagée doit être livrée à une entreprise exerçant des activités de traitement de ce type de déchets dangereux.

CONSIGNES DE SÉCURITÉ CONCERNANT LE CHARGEUR

• Protéger le chargeur contre l'humidité et l'eau. La pénétration d'eau dans le chargeur augmente le risque de choc électrique. Le chargeur ne peut être utilisé que dans des locaux secs.
• Débrancher le chargeur de l'alimentation avant de commencer toute opération d'entretien ou de nettoyage.
• Ne pas utiliser le chargeur sur un support inflammable (papier, tissu, etc.) ni à proximité de substances inflammables. L'augmentation de la température du chargeur pendant le processus de charge entraîne un risque d'incendie.
• Avant chaque utilisation, il convient de contrôler l'état du chargeur, du cordon et du contacteur. Ne pas utiliser le chargeur en cas d'endommagement. Ne pas essayer d'ouvrir le chargeur. Toute réparation doit être confiée à un service agréé. Le montage inapproprié du chargeur risque de provoquer un choc électrique ou un incendie.
• Les enfants et les personnes souffrant d'un handicap physique, émotionnel ou mental ou toute autre personne dont l'expérience ou les connaissances sont insuffisantes pour utiliser le chargeur conformément à toutes les règles de sécurité ne doivent pas utiliser le chargeur sans la surveillance d'une personne responsable. Dans le cas contraire, il existe un risque de manipulation incorrecte qui peut entraîner des blessures corporelles.
• Débrancher le chargeur lorsqu'il n'est pas utilisé.
• Respecter toutes les instructions de chargement, ne pas charger la batterie à une température en dehors de la plage spécifiée dans le tableau des caractéristiques nominales figurant dans le mode d'emploi. Un chargement incorrect de la batterie ou un chargement à une température en dehors de la plage spécifiée peut endommager la batterie et augmenter le risque d'incendie.

RÉPARATION DU CHARGEUR

- Ne pas réparer le chargeur endommagé. Toute réparation du chargeur ne doit être effectuée que par le fabricant ou par un centre de service agréé.

- Le chargeur usagé doit être livré à une entreprise exerçant des activités de traitement de ce type de déchets.

ATTENTION ! Le dispositif est conçu pour être utilisé à l'intérieur.

En dépit de sa conception sûre, des moyens de protection et des dispositifs de sécurité supplémentaires employés, il existe toujours un risque résiduel de blessures pendant le fonctionnement.

Un réchauffement ou un court-circuit de la batterie Li-Ion peuvent provoquer la fuite de l'électrolyte et donc causer un incendie ou une explosion. Ne pas garder les batteries dans la voiture par temps chaud et ensoleillé. Ne pas ouvrir la batterie. Les batteries Li-Ion sont munies de dispositifs électroniques de sécurité susceptibles de provoquer un incendie ou une explosion en cas d'endommagement.

Explication des pictogrammes utilisés

1234

5

6

7

8

91011

1. Lire la notice d'utilisation et respecter les avertissements et les conditions de sécurité y figurant.
2. Porter des protecteurs auditifs et des lunettes de sécurité.
3. Interdire aux enfants d'approcher l'outil.
4. Protéger contre la pluie.
5. Utiliser à l'intérieur, protéger contre l'eau et l'humidité.
6. Recyclage.
7. Classe de protection 2.
8. Collecte séparée.
9. Ne pas jeter les batteries au feu.
10. Dangereux pour le milieu aquatique.
11. Ne pas chauffer au-dessus de 50 °C.

CONCEPTION ET USAGE PRÉVU

La perceuse-visseuse est un outil électrique alimenté par une batterie. Elle est entraînée par un moteur à collecteur DC avec aimants permanents et un réducteur planétaire. La perceuse-visseuse peut être utilisée avec ou sans percussion. Elle est conçue pour visser et dévisser des vis dans le bois, le métal, les matières plastiques et la céramique et pour percer des trous dans les matériaux mentionnés en mode sans percussion.

En mode avec percussion, elle peut être utilisée pour percer le béton, la pierre, la brique, etc. Les outils électriques sans fil sont particulièrement utiles pour les travaux de rénovation et

de construction, de menuiserie, d'aménagement intérieur et d'adaptation des pièces, ainsi que pour tous les travaux dans le domaine du bricolage.

Toute utilisation non conforme de l'outil électrique est interdite.

DESCRIPTION DES PAGES GRAPHIQUES

Les numéros ci-dessous se réfèrent aux éléments présentés sur les pages graphiques de cette notice.

1. Mandrin à serrage rapide
2. Bague du mandrin à serrage rapide
3. Bague de réglage du couple
4. Commutateur de changement de vitesses

5. Sélecteur du sens de rotation

6. Crochet

7. Batterie

8. Bouton de fixation de la batterie

9. Interrupteur

10. Éclairage

11. Diodes LED

12. Chargeur

13. Bouton de l'indicateur du niveau de charge de la batterie

14. Indicateur de niveau de charge de la batterie (LEDs).

15. Sélecteur du mode de travail.

* Des différences peuvent apparaître entre le produit et le dessin.

DESCRIPTION DES SIGNES GRAPHIQUES UTILISÉS

ATTENTION

AVERTISSEMENT

MONTAGE/RÉGLAGE

INFORMATION

PRÉPARATION AU TRAVAIL

INSERTION / RETRAIT DE LA BATTERIE

• Mettre le sélecteur du sens de rotation (5) en position centrale.
• Appuyer sur le bouton de fixation de la batterie (8) et retirer la batterie (7) (fig. A).
• Insérer la batterie chargée (7) dans le support placé dans la poignée jusqu'à entendre un clic audible du bouton de fixation (8).

CHARGEMENT DE LA BATTERIE

Le dispositif est fourni avec une batterie partiellement chargée. La batterie doit être chargée à une température ambiante comprise entre 4 et 40 °C. Une batterie neuve ou non utilisée depuis longtemps atteint la pleine capacité d'alimentation après environ 3 à 5 cycles de chargement et déchargement.

- Retirer la batterie (7) du dispositif (fig. A).

- Brancher le chargeur à la prise électrique (230 V AC).

- Placer la batterie (7) dans le chargeur (12) (fig. B). Vérifier si la batterie est correctement placée (insérée jusqu'au bout).

Une fois le chargeur branché à la prise électrique (230 V AC), la diode verte (11) indiquant la connexion d'alimentation s'allume.

Après avoir placé la batterie (7) dans le chargeur (12), la diode rouge (11) s'allume pour indiquer que la batterie est en cours de chargement.

Les diodes vertes (14) indiquant le niveau de charge de la batterie clignotent suivant différentes configurations (voir la description ci-dessous).

• Le clignotement de toutes les diodes indique que la batterie est épuisée et doit être rechargée.
• Le clignotement de deux diodes indique une décharge partielle.
• Le clignotement d'une diode indique un niveau élevé de charge de la batterie.

Une fois la batterie chargée, la diode (11) du chargeur s'allume en vert et toutes les diodes (14) indiquant le niveau de charge de la batterie s'allument en permanence. Au bout d'un certain temps (env. 15 s), les diodes indiquant le niveau de charge de la batterie (14) s'éteignent.

La batterie ne doit pas être chargée pendant plus de 8 heures. Le dépassement de cette durée peut endommager les éléments de la batterie. Le chargeur ne s'éteint pas automatiquement lorsque la batterie est complètement chargée. La diode verte du chargeur reste allumée. Les diodes indiquant le niveau de charge de la batterie s'éteignent au bout d'un certain temps. Débrancher le chargeur avant de retirer la batterie. Éviter les chargements successifs de courte durée. Ne pas recharger la batterie après une courte période d'utilisation du dispositif. Des intervalles nettement plus courts entre les chargements signifient que la batterie est usée et doit être remplacée.

Les batteries deviennent chaudes pendant le chargement. Ne pas commencer à travailler immédiatement après le chargement – attendre que la batterie atteigne la température ambiante. Ceci permet d'éviter l'endommagement de la batterie.

INDICATEUR DU NIVEAU DE CHARGE DE LA BATTERIE

La batterie est munie d'un indicateur du niveau de charge (3 diodes LED) (14). Pour contrôler le niveau de charge de la batterie, appuyer sur le bouton (13) (fig. C). Toutes les diodes allumées indiquent un niveau élevé de charge de la batterie. Deux diodes allumées indiquent une décharge partielle. Une seule diode allumée indique que la batterie est épuisée et doit être rechargée.

FREIN DE LA BROCHE

La perceuse-visseuse est munie d'un frein électronique qui arrête la broche immédiatement après avoir relâché l'interrupteur (9). Le frein assure un vissage et un perçage précis, en empêchant la rotation libre de la broche après la mise à l'arrêt.

UTILISATION / RÉGLAGE

DÉMARRAGE / ARRÊT

Mise en marche - appuyer sur l'interrupteur (9).

Mise à l'arrêt – relâcher l'interrupteur (9).

Chaque fois que l'on appuie sur l'interrupteur (9) la diode LED (10) illuminant la zone de travail s'allume.

RÉGLAGE DE LA VITESSE DE ROTATION

La vitesse de rotation peut être réglée pendant le travail en changeant la pression exercée sur l'interrupteur (9). Le réglage de la vitesse de rotation permet un démarrage en douceur, ce qui empêche le foret de glisser lors du perçage dans le plâtre ou dans les carreaux émaillés et aide à maintenir le contrôle lors du vissage et du dévissage.

LIMITEUR DE COUPLE

La bague de réglage du couple (3) permet d'ajuster le moment de couple du limiteur. Une fois le moment de couple préréglé atteint, le limiteur de couple se déclenche automatiquement.

Cela permet d'éviter un vissage trop profond et protège la perceuse-visseuse contre les dommages.

RÉGLAGE DU COUPLE

• Différentes valeurs de couple sont utilisées pour différentes vis et différents matériaux.
• Plus le nombre correspondant à la position donnée est grand, plus le couple est élevé (fig. D).
• Sélectionner la valeur du couple avec la bague de réglage (3).

- Commencer toujours par un couple plus petit.

• Augmenter graduellement le couple jusqu'à ce que le résultat désiré soit obtenu.
• Ajuster un couple plus élevé pour le dévissage.
• Sélectionner la position marquée par le symbole du foret pour le perçage. Dans cette position, le couple le plus élevé est atteint.
• La capacité d'ajuster correctement le moment de couple est acquise au fur et à mesure de l'expérience.

Lorsque la bague de réglage du couple se trouve dans la position de perçage, le limiteur de couple est désactivé.

MONTAGE DE L'OUTIL DE TRAVAIL

• Mettre le sélecteur du sens de rotation (5) en position centrale.
• Tourner la bague du mandrin à serrage rapide (2) à gauche (voir le marquage sur la bague) jusqu'à obtenir l'ouverture des mors permettant de fixer le foret ou l'embout de vissage donné (fig. E).
• Pour fixer l'outil de travail, tourner la bague du mandrin à serrage rapide (2) à droite et serrer fortement.

Le démontage de l'outil de travail s'effectue dans l'ordre inverse à celui du montage.

Lors de la fixation d'un foret ou d'un embout de vissage dans le mandrin à serrage rapide, faire attention au positionnement correct de l'outil. Si les embouts de vissage utilisés sont courts, utiliser une rallonge magnétique supplémentaire.

SENS DE ROTATION À DROITE - À GAUCHE

Le sélecteur du sens de rotation (5) permet de choisir le sens de rotation de la broche (fig. F).

Rotation à droite – mettre le sélecteur (5) en position extrême à gauche.

Rotation à gauche – mettre le sélecteur (5) en position extrême à droite.

* Dans certains cas, la position de l'interrupteur par rapport au sens de rotation peut différer de celle décrite. Se référer aux signes graphiques sur le sélecteur ou sur le boîtier du dispositif.

La position centrale du sélecteur (5) est une position de sécurité qui empêche un démarrage accidentel de l'outil électrique.

• La mise en marche est bloquée dans cette position.
• Cette position est conçue pour le remplacement des forets et embouts.
• Avant la mise en marche, s'assurer que le sélecteur du sens de rotation (5) est dans la position appropriée.

Ne jamais changer le sens de rotation lorsque la broche de la perceuse-visseuse est en marche.

CHANGEMENT DE VITESSES

Le sélecteur de vitesse (4) (fig. G) permet d'augmenter la plage de vitesse de rotation.

Vitesse I : plage de rotation réduite, couple élevé.

Vitesse II : plage de rotation élevée, couple réduit.

Placer le sélecteur de vitesse dans la position correspondante au travail à effectuer. S'il est impossible de déplacer le sélecteur, tourner légèrement la broche.

Ne jamais déplacer le sélecteur de vitesse lorsque la perceuse-visseuse est en marche. Ceci pourrait endommager l'outil électrique.

Un perçage prolongé à basse vitesse de rotation peut entraîner la surchauffe du moteur. Faire des pauses périodiques ou laisser le dispositif fonctionner à vitesse maximale sans aucune charge pendant environ 3 min.

SÉLECTEUR DU MODE DE MARCHE

La bague de sélection du mode de fonctionnement (15) (fig. I) permet de sélectionner la fonction du dispositif :

• Symbole de la vis – vissage avec le limiteur de couple actif.
• Symbole du foret – perçage. Dans cette position, le couple le plus élevé est atteint (limiteur de couple désactivé).
• Symbole du marteau - perçage à percussion (limiteur de couple désactivé).

Lorsque la bague de sélection du mode de fonctionnement se trouve dans la position de perçage ou de perçage à percussion, le limiteur de couple est désactivé.

Lorsque la bague de sélection du mode de fonctionnement se trouve dans la position de perçage ou de perçage à percussion, le limiteur de couple est désactivé.

CROCHET

La perceuse-visseuse est munie d'un crochet pratique (6) qui permet de l'accrocher à la ceinture porte-outils, par exemple pendant un travail en hauteur.

MAINTENANCE ET ENTRETIEN

Avant toute opération de montage, de réglage, de réparation ou d'entretien, retirer la batterie du dispositif.

ENTRETIEN ET STOCKAGE

- Il est recommandé de nettoyer l'outil électrique après chaque utilisation.

• Ne pas utiliser d'eau ou tout autre liquide pour le nettoyage.
• Nettoyer le dispositif avec un morceau de tissu sec ou souffler à l'air comprimé à basse pression.
• Ne pas utiliser de produits de nettoyage ou de solvants car ils peuvent endommager les pièces en plastique.
• Nettoyer régulièrement les fentes de ventilation dans le boîtier du moteur pour éviter la surchauffe du dispositif.
• En cas d'étincelles excessives du collecteur, faites contrôler l'état technique des balais de charbon du moteur par une personne qualifiée.
• Rangez toujours l'équipement dans un endroit sec, hors de portée des enfants.
• Le dispositif doit être conservé avec la batterie retirée.

REMPLACEMENT DU MANDRIN À SERRAGE RAPIDE

Le mandrin à serrage rapide est vissé sur le filetage de la broche de la perceuse-visseuse et sécurisé par une vis.

• Mettre le sélecteur du sens de rotation (5) en position centrale.
• Ouvrir les mors du mandrin à serrage rapide (1) et dévisser la vis de fixation (filetage à gauche) (fig. H).
• Placer la clé hexagonale dans le mandrin à serrage rapide et taper légèrement l'autre bout de la clé.
  • Dévisser le mandrin à serrage rapide.
• Le montage du mandrin à serrage rapide s'effectue dans l'ordre inverse à celui du démontage.

Toutes les défaillances doivent être éliminées par un service après-vente agréé par le fabricant.

SPÉCIFICATIONS TECHNIQUES

CARACTÉRISTIQUES

Perceuse-visseuse à percussion sans fil
Paramètre Valeur
Tension de la batterie 18 V DC
Plage de vitesse de rotation en marche à vide	vitesse I	0-350 min ^-1
	vitesse II	0-1250 min ^-1
Fréquence de percussion à vide	vitesse I	0-5250 min ^-1
	vitesse II	0-18750 min ^-1
Ouverture du mandrin à serrage rapide 2-13 mm
Plage de réglage du couple		1 – 16 plus perçage, perçage à percussion
Couple max. (vissage mou) 35 Nm
Couple max. (vissage dur) 55 Nm
Classe de protection III
Poids 1,3 kg
Année de fabrication 2021

Batterie Graphite Energy+
Paramètre Valeur
Batterie	58G001	58G004
Tension de la batterie	18 V DC	18 V DC
Type de batterie	Li-Ion	Li-Ion
Capacité de la batterie	2000 mAh	4000 mAh
Plage de température ambiante	4°C - 40°C	4°C - 40°C
Durée de chargement avec le chargeur 58G002	1 h	2 h
Poids	0,400 kg	0,650 kg
Année de fabrication	2021	2021

Chargeur Graphite Energy+
Paramètre Valeur
Type de chargeur	58G002
Tension d'alimentation	230 V AC
Fréquence d'alimentation	50 Hz
Tension de charge	22 V DC
Courant max. de chargement	2300 mA
Plage de température ambiante	4°C - 40°C
Durée de chargement de la batterie 58G001	1 h
Durée de chargement de la batterie 58G004	2 h
Classe de protection	II
Poids	0,300 kg
Année de fabrication	2021

DONNÉES CONCERNANT LE BRUIT ET LES VIBRATIONS

Informations sur le bruit et les vibrations

Les niveaux de bruit émis, tels que le niveau de pression acoustique émise Lp_A , le niveau de puissance acoustique Lw_A et l'incertitude de mesure K, sont indiqués ci-dessous conformément à la norme EN 60745.

Les valeurs de vibration (accélérations) a_h et l'incertitude de mesure K, déterminées conformément à la norme EN 60745-2-1, sont indiquées ci-dessous.

Le niveau de vibration indiqué dans cette notice d'emploi a été mesuré conformément à la procédure de mesure spécifiée dans la norme EN 60745 et peut être utilisé pour la comparaison d'outils électriques. Il peut être également utilisé pour l'évaluation préliminaire de l'exposition aux vibrations.

Le niveau de vibration indiqué est représentatif des applications principales de l'outil électrique. Le niveau de vibration peut changer en cas d'utilisation de l'outil électrique à d'autres fins ou avec d'autres outils de travail et en cas d'entretien inapproprié. Les causes énumérées ci-dessus peuvent augmenter l'exposition aux vibrations pendant toute la période de travail.

Afin d'estimer avec précision l'exposition aux vibrations, il est nécessaire de tenir compte des périodes pendant lesquelles l'outil est arrêté ou mis en marche mais non utilisé. Ainsi, l'exposition cumulée aux vibrations peut s'avérer beaucoup plus faible. Des mesures de sécurité supplémentaires doivent être prises afin de protéger l'utilisateur contre les effets des vibrations, notamment : l'entretien de l'outil électrique et des outils de travail, le maintien de la température appropriée des mains et une bonne organisation du travail.

Niveau de pression acoustique : LpA = 84 dB (A) K=3dB (A)

Niveau de puissance acoustique : LwA = 95 dB (A) K=3dB (A)

Valeur d'accélération des vibrations : ah = 7,528 m/s² K = 1,5 m/s²

PROTECTION DE L'ENVIRONNEMENT

Les appareils électriques usagés ne doivent pas être jetés avec les ordures ménagères, mais apportés dans un point de collecte sélective pour le recyclage. Contactez les autorités locales ou votre revendeur pour des conseils en matière de recyclage. Le matériel électrique et électronique usagé contient des substances nocives pour l'environnement. Le matériel non recyclé constitue une menace potentielle pour l'environnement et la santé humaine.

Li-Ion

Les appareils électriques usages ne doivent pas être jetés avec les ordures ménagères, mais apportés dans un point de collecte sélective pour le recyclage. Contactez les autorités locales ou votre revendeur pour des conseils en matière de recyclage. Le matériel électrique et électronique usagé contient des substances nocives pour l'environnement. Le matériel non recyclé constitue une menace potentielle pour l'environnement et la santé humaine. Les batteries doivent être renvoyées aux points de collecte complètement déchargées, si les batteries ne sont pas complètement déchargées, elles doivent être protégées contre les courts-circuits. Les batteries usagées peuvent être retournées gratuitement dans les magasins. L'acheteur de la marchandise est tenu de retourner les piles usagées.
