Termék típusa	Vezeték nélküli ütvefúró-csavarozó
Márka	Graphite
Modell	58G010
Akkumulátor névleges feszültsége	18 V DC
Akkumulátor típusa	Li-Ion
Akkumulátor kapacitása (kompatibilis modellek)	2000 mAh (58G001) vagy 4000 mAh (58G004)
Üresjárati fordulatszám (I. sebesség)	0 – 350 min⁻¹
Üresjárati fordulatszám (II. sebesség)	0 – 1250 min⁻¹
Üresjárati ütési frekvencia (I. sebesség)	0 – 5250 min⁻¹
Üresjárati ütési frekvencia (II. sebesség)	0 – 18750 min⁻¹
Tokmány nyílás	2 – 13 mm
Maximális nyomaték (puha csavarozás)	35 Nm
Maximális nyomaték (kemény csavarozás)	55 Nm
Nyomatékfokozatok száma	16 + fúrás / ütvefúrás
Tömeg (akkumulátor nélkül)	1,3 kg
Védelmi osztály	III
Fő funkciók	Fúrás, csavarozás, ütvefúrás
Munkavilágítás	Beépített LED
Orsófék	Igen, elektronikus
Karbantartás és tisztítás	Száraz ruhával vagy alacsony nyomású sűrített levegővel tisztítsa
Ajánlott védőfelszerelések	Védőszemüveg és hallásvédő
Kompatibilis töltő	58G002 (230 V AC, 50 Hz)
Megengedett töltési hőmérséklet	4 °C – 40 °C
Gyártás éve	2021

Gyakran ismételt kérdések - 58G010 Graphite

Hogyan kell behelyezni és eltávolítani az akkumulátort a Graphite 58G010 fúrógépen?

Az akkumulátor eltávolításához először állítsa a forgásirány-választót középső állásba, majd nyomja meg az akkumulátoron található rögzítőgombot, és húzza hátrafelé. Behelyezéshez csúsztassa a feltöltött akkumulátort a markolat üregébe, amíg kattanást nem hall.

Mi az akkumulátor töltésének menete?

Vegye le az akkumulátort a fúrógépről, csatlakoztassa a 58G002 töltőt egy 230 V AC hálózati aljzatba, majd helyezze be az akkumulátort a töltőbe. A piros LED jelzi a töltést; amikor a LED zöldre vált, és a töltöttségi szintjelzők körülbelül 15 másodperc után kialszanak, az akkumulátor fel van töltve. Ne haladja meg a 8 órás töltési időt.

Hogyan állítható be a fordulatszám?

A fordulatszám változó, és a kapcsoló megnyomásának erejével szabályozható. Enyhe nyomás alacsony fordulatszámot, erősebb nyomás magasabbat eredményez. Ez lehetővé teszi a sima indítást.

Hogyan választható ki a működési mód (csavarozás, fúrás, ütvefúrás)?

Használja a tokmány mögött található működésmód-választó gyűrűt. Forgassa a csavar szimbólumra a csavarozáshoz (aktív nyomatékkorlátozóval), a fúró szimbólumra a fúráshoz (maximális nyomaték), vagy a kalapács szimbólumra az ütvefúráshoz.

Hogyan lehet sebességet váltani (áttételváltás)?

Használja a kapcsoló felett található sebességváltó kapcsolót. I. állás: csökkentett fordulatszám (0-350 ford/perc) magas nyomatékkal. II. állás: nagy fordulatszám (0-1250 ford/perc) csökkentett nyomatékkal. Soha ne váltson sebességet, ha az orsó forog.

Hogyan állítható be a meghúzási nyomaték?

Forgassa el a nyomatékbeállító gyűrűt a kívánt számra (1-16). Minél magasabb a szám, annál nagyobb a nyomaték. Kezdje mindig alacsony nyomatékkal, és fokozatosan növelje. Fúráshoz válassza a fúróval jelölt állást (maximális nyomaték).

Milyen fontos biztonsági előírásokat kell betartani?

Mindig viseljen védőszemüveget és hallásvédőt. Tartsa a fúrógépet a szigetelt felületeinél, ha rejtett kábelek közelében dolgozik. Csak az ajánlott akkumulátorokat és töltőket használja. Soha ne változtasson forgásirányt, ha az orsó működik.

Hogyan kell karbantartani a fúrógépet?

Minden használat után tisztítsa meg a készüléket száraz ruhával vagy alacsony nyomású sűrített levegővel. Ne használjon vizet vagy oldószereket. Rendszeresen tisztítsa a szellőzőnyílásokat a túlmelegedés elkerülése érdekében. Tárolja a szerszámot száraz helyen, gyermekektől elzárva, az akkumulátor eltávolításával.

Mit tegyek, ha az akkumulátorból folyadék szivárog?

Ha folyadék szivárog az akkumulátorból, óvatosan törölje le egy ruhával, elkerülve a bőrrel vagy szemmel való érintkezést. Bőrrel való érintkezés esetén bő vízzel mossa le, és semlegesítse gyenge savval (citromlé vagy ecet). Szembe jutás esetén öblítse 10 percig tiszta vízzel, és forduljon orvoshoz.

Hogyan cserélhető ki a gyorskioldó tokmány?

Állítsa a forgásirány-választót középső állásba. Nyissa ki a tokmány pofáit, és csavarja ki a rögzítőcsavart (balmenetes) egy imbuszkulccsal. Helyezze a kulcsot a tokmányba, és enyhén ütögesse meg a másik végét a tokmány lecsavarásához. A szerelés fordított sorrendben történik.

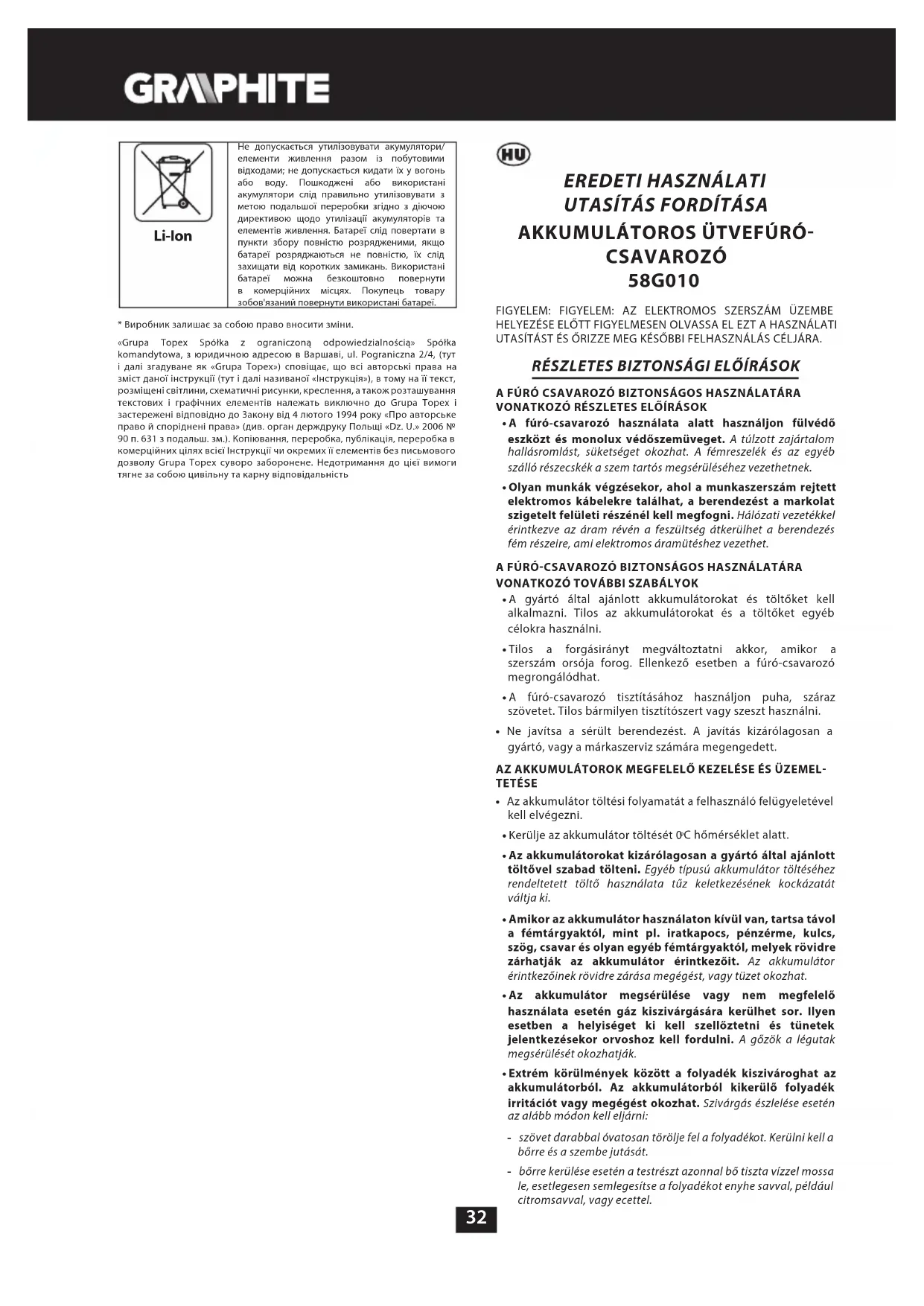

HASZNÁLATI ÚTMUTATÓ 58G010 Graphite

/Signed for and on behalf of://A tanúsítványt a következő nevében és megbízásából írták alá// Podpísané v mene://Podepsáno jménem://Подписанó om imemo ha://Semnat in numele:// Unterzeichnet im Namen von://Firmato per conto di:/

Grupa Topex Sp. z o.o. Sp.k.

ul. Pograniczna 2/4

02-285 Warszawa

Paweł Kowalski

/GRUPA TOPEX Quality Agent//A GRUPA TOPEX Minőségügyi

meghatalmazott képviselője//Splnomocnenec Kvalita TOPEX GROUP/

/Zástupce pro Kvalitu TOPEX GROUP//Качествен представител на GRUPA TOPEX//Representant de calitate al GRUPA TOPEX//

• A fúró-csavarozó használata alatt használjon fülvédő eszközt és monolux védőszemüveget. A túlzott zajártalom hallásromlást, süketséget okozhat. A fémreszelék és az egyéb szálló részecskék a szem tartós megsérüléséhez vezethetnek.
- Olyan munkák végzésekor, ahol a munkaszerszám rejtett elektromos kábelekre találhat, a berendezést a markolat szigetelt felületi részénél kell megfogni. Hálózati vezetékkel érintkezve az áram révén a feszültség átkerülhet a berendezés fém részeire, ami elektromos áramütéshez vezethet.

A FÚRÓ-CSAVAROZÓ BIZTONSÁGOS HASZNÁLATÁRA VONATKOZÓ TOVÁBBI SZABÁLYOK

• A gyártó által ajánlott akkumulátorokat és töltőket kell alkalmazni. Tilos az akkumulátorokat és a töltőket egyéb célokra használni.
• Tilos a forgásirányt megváltoztatni akkor, amikor a szerszám orsoja forog. Ellenkező esetben a fúró-csavarozó megrongálódhat.
• A fúró-csavarozó tisztításához használjon puha, száraz szövetet. Tilos bármilyen tisztítószert vagy szeszt használni.
• Ne javítsa a sérült berendezést. A javítás kizárólagosan a gyártó, vagy a márkaszerviz számára megengedett.

AZ AKKUMULÁTOROK MEGFELELŐ KEZELÉSE ÉS ÜZEMEL-TETÉSE

• Az akkumulátor töltési folyamatát a felhasználó felügyeletével kell elvégezni.
• Kerülje az akkumulátor töltését 0°C hömérséklet alatt.
• Az akkumulátorokat kizárólagosan a gyártó által ajánlott töltővel szabad tölteni. Egyéb típusú akkumulátor töltéséhez rendeltetett töltő használata tűz keletkezésének kockázatát váltja ki.
• Amikor az akkumulátor használaton kívül van, tartsa távol a fémtárgyaktól, mint pl. iratkapocs, pénzérme, kulcs, szög, csavar és olyan egyéb fémtárgyaktól, melyek rövidre zárhatják az akkumulátor érintkezőit. Az akkumulátor érintkezőinek rövidre zárása megégést, vagy tüzet okozhat.
• Az akkumulátor megsérülése vagy nem megfelelő használata esetén gáz kiszivárgására kerülhet sor. Ilyen esetben a helyiséget ki kell szellöztetni és tünetek jelentkezésekor orvoshoz kell fordulni. A gözök a légutak megsérülését okozhatják.

• Extrém körülmények között a folyadék kiszivároghat az akkumulátorból. Az akkumulátorból kikerülő folyadék irritációt vagy megégést okozhat. Szivárgás észlelése esetén az alább módon kell eljárni:

• szövet darabbal óvatosan törölje fel a folyadékot. Kerülni kell a börre és a szembe jutását.

• börre kerülése esetén a testrészt azonnal bő tiszta vízzel mossa le, esetlegesen semlegesítse a folyadékot enyhe savval, például citromsavval, vagy ecettel.

• a folyadék szembe kerülése esetén azonnal bő tiszta vízzel öblögesse legalább 10 percen keresztű és forduljon örvoshoz.

• Tilos a megrongálódott vagy módosított akkumulátort használni. A megrongálódott vagy módosított akkumulátor beláthatatlan módon működhet, tüzet, robbanást vagy sérülést veszélyt okozva.
• Az akkumulátort ne tegye ki víz, nedvesség hatásának.
• Az akkumulátort mindenkor tartsa távol a hőforrástól. Ne hagyja hosszabb időre olyan környezetben, ahol magas hőmérséklet uralkodik (napfényes helyeken, fűtőtestek közelében, vagy olyan helyen, ahol a hőmérséklet eléri az 50°C-t).
• Tilos az akkumulátort tűz vagy túlzott hőmérséklet hatásának kitenni. A tűz vagy 130°C feletti hőmérséklet hatásának történő kitevése robbanáshoz vezethet.

FIGYELEM! A 130°C hömérséklet 265°F értékként is megadásra kerülhet.

- Tartsa be valamennyi töltési utasítást, tilos az akkumulátort a használati névleges adatait tartalmazó táblázatban megadott tartományon kívüli hőmérsékleten tölteni. A nem megfelelő, vagy a meghatározott tartományon kívüli hőmérsékleten való töltés a akkumulátor megrongálódásához és a tüzveszély megnövekedéséhez vezethet.

AZ AKKUMULÁTOROK JAVÍTÁSA

• Tilos a sérült akkumulátort javítani. Az akkumulátorok javítása kizárólagosan a gyártó, vagy a márkaszerviz számára megengedett.
• Az elhasználódott akkumulátort adja le az ilyen típusú hulladékok megsemmisítésével foglalkozó cégnél.

AZAKKUMULÁTOR TÖLTÖRE VONATKOZÓ BIZTONSÁGI ÚTMUTATÓ

• Az akkumulátortöltöt ne tegye ki víz, nedvesség hatásának. A víz töltőegységbe kerülése növeli az áramütés kockázatát. A töltőegységet csak száraz helyiségekben lehet alkalmazni.
• Bármilyen karbantartási, tisztítási művelet megkezdése előtt az akkumulátortöltő hálózati csatlakozóját húzza ki az aljzatból.
• Tilos a töltőegységet gyúlékony anyagon (pl. papír, szövet), vagy gyúlékony szerek közelében használni. A töltőnek a töltés folyamata alatti hómérséklet növekedése miatt tűzeset veszélye áll fenn.
  • A töltő minden egyes használata előtt ellenőrizze a töltő, a vezeték és az érintkezők állapotát. Sérülések észlelése esetén a töltöt ne használja. Tilos az akkumulátortöltő szétszedésével próbálkozni. Bármilyen javítás válik szükségessé, bízza azt felhatalmazott szervizműhelyre. Az akkumulátortöltő szakszerűtlen javítása áramütés illetve tűz kiváltó oka lehet.
• Gyermekek, valamint korlátozott mozgásképességű, értelmi fogyatékos személyek vagy a töltő biztonságos körülmények között történő kezeléséhez elegendő tapasztalattal, szaktudással nem rendelkező személyek a töltőt nem használhatják felügyelet nélkül. Ellenkező esetben fennáll annak a veszélye, hogy a berendezés nem megfelelő módon kerül használásra, ami sérüléshez vezethet.
• Ha nem használja az akkumulátortöltöt, áramtalanítsa az elektromos csatlakozó kihúzásával.
• Tartsa be valamennyi töltési utasítást, tilos az akkumulátort a használati névleges adatait tartalmazó táblázatban megadott tartományon kívüli hőmérsékleten tölteni. A nem megfelelő, vagy a meghatározott tartományon kívüli hőmérsékleten való töltés a akkumulátor megrongálódásához és a tüzveszély megnövekedéséhez vezethet.

AZ AKKUMULÁTOR TÖLTÖ JAVÍTÁSA

• Tilos a sérült töltőt javítani. A töltő javítása kizárólagosan a gyártó, vagy a márkaszerviz számára megengedett.
• Az elhasználódott töltöt adja le az ilyen típusú hulladékok megsemmisítésével foglalkozó cégnél.

FIGYELEM! A berendezés beltéri alkalmazásra szolgál.

Az önmagában is biztonságos szerkezeti felépítés, a biztonsági megoldások és a kiegészítő védőfelszerelések alkalmazása mellett is mindig fennmarad a munkavégzés közben bekövetkező balesetek minimális veszélye.

A Li-lon akkumulátorokból az elektrolit kifolyhat, az akkumulátor meggyulladhat vagy fel is robbanhat, ha hagyja túl magas hömérsékletre felmelegedni, vagy rövidre zárja. Ne hagyja kocsijában meleg, verőfényes napokon. Tilos az akkumulátort megbontani. A Li-lon akkumulátorok biztonsági elektronikával vannak felszerelve, amely sérülése akár az akkumulátor meggyulladásához vagy felrobbanásához is vezethet.

Az alkalmazott jelzések magyarázata

1234

5

6

7

8

91011

1. Olvassa el a használati utasítást, tartsa be a benne található figyelmeztetéseket és biztonsági szabályokat!
2. Használjon védőszemüveget és fülvédőt.
3. Gyerekeket ne engedje a berendezéshez.
4. Óvja az esötöl
5. Helyiségekben használandó, óvja a víztől és nedvességtől.
6. Újrahasznosítás.
7. Kettes érintésvédelmi osztály.
8. Szelektíven gyűjthető.
9. Ne dobja a cellákat tűzbe.
10. Veszélyezteti az vízi élővilágot
11. Ne engedje 50°C fölé felmelegedni.

FELÉPÍTÉS ÉS RENDELTETÉS

A fúró-csavarozó akkumulátorról táplált elektromos szerszám. A meghajtást egyenáramú kommutátoros, fix mágneses motor és a planetáris erőátviteli szerkezet biztosítja. A fúró-csavarozó ütvefúró vagy ütvefúró nélküli üzemmódban használható. A fúró-csavarozó önvágó csavarok fába, fémbe, műanyagba és kerámiába csavarozását és kicsavarozását, valamint az említett anyagokban furatok készítését szolgálja.

Az ütvefúró üzemmód beton, kö, tégla, stb. fúrását szolgálja.

Az akkumulátoros, vezeték nélküli elektromos szerszámok különösen hasznosak lehetnek a felújítási és építési, asztalos, valamint belsőépítészeti, az átalakítási feladatok kivitelezése, valamint önálló amatór (barkács) munkák során, stb..

Tilos az elektromos szerszámot rendeltetésétől eltérő célra használni.

AZ ÁBRÁK LEÍRÁSA

Az alábbi számozás a gép elemeinek a jelen használati utasítás ábrái szerinti jelöléseit követi.

1. Gyorsbefogó tokmány

2. Gyorsbefogó tokmány gyűrű

3. Forgatónyomaték-állító gyűrű

4. Fokozatváltó kapcsoló

5. Forgásirányváltó kapcsoló

6. Fogantyú

7. Akkumulátor

8. Akkumulátor rögzítő gomb

9. Kapcsoló

10. Világítás

11. LED dióda

12. Akkumulátortöltő

13. Az akkumulátor töltöttségi állapota kijelzőjének gombja

14. Akkumulátor feltöltés kijelző (LED diódák).

15. Üzemmód kapcsoló

* Előfordulhatnak különbségek a termék és az ábrák között.

AZ ALKALMAZOTT PIKTOGRAMOK LEÍRÁSA

FIGYELEM

FIGYELMEZTETÉS

ÖSSZESZERELÉS / BEÁLLÍTÁS

TÁJÉKOZTATÓ

A MUNKA ELŐKÉSZÍTÉSE

AZ AKKUMULÁTOR KIVÉTELE / BEHELYEZÉSE

• Állítsa a forgási irány kapcsolót (5) a középső állásba.
• Nyomja meg az akkumulátor rögzítő gombot (8) és húzza ki az akkumulátort (7) (A ábra).
• Helyezze be a feltöltött akkumulátort (7) a markolatban levő aljzatba, az akkumulátor rögzítő gomb bekattanáság (8).

AZ AKKUMULÁTOR TÖLTÉSE

A berendezés részlegesen feltöltött akkumulátorral kerül leszállításra. Az akkumulátor töltését 4°C - 40°C környezeti hömérséklet mellett végezze. Az új, vagy a hosszabb ideig nem használt akkumulátor a teljes kapacitást 3 - 5 töltési és lemerülési ciklus után éri el.

• Vegye ki az akkumulátort (7) az elektromos szerszámból (A ábra).
• Csatlakoztassa az akkumulátortöltöt (230 V AC) hálózati aljzatba.
• Tolja be az akkumulátort (7) a töltőböl (12) (B ábra). Ellenőrizze, hogy az akkumulátor megfelelően be van helyezve (teljesen ven tolva).

A töltő hálózati (230 V AC) aljzatra való csatlakoztatása után a töltőn felgyullad a zöld dióda (11), ami a feszültség csatlakoztatását jelzi.

Az akkumulator (7) töltőben (12) való elhelyezése után a töltőn felgyullad a piros dióda (11), mely jelzi az akkumulátor töltési folyamatát.

Ezzel egyidejűleg az akkumulátor töltési állapot zöld diódák (14) különböző módon villognak (lásd az alábbi leírást).

• Az összes dióda villog, az azt jelenti, hogy az akkumulátor lemerült, szükséges annak újra töltése.
• Két dióda villog, az az akkumulátor részleges lemerülését jelzi.

- Egy dióda villog, az akkumulátor töltöttségének magas szintjére utal.

Az akkumulátor feltöltése után a töltön a dióda (11) zölden világít, az akkumulátor töltés állapot diódák (14) pedig folyamatosan világítanak. Egy idő után (kb. 15mp) az akkumulátor töltés állapot diódák (14) kialszanak.

Az akkumulátort ne töltse 8 óránál hosszabb ideig. Hosszabb töltési idő az akkumulátor elemeinek károsodásához vezethet. A töltő nem kapcsol ki automatikusan az akkumulátor teljes feltöltése után. A töltőn a zöld dióda továbbra is világít. Az akkumulátor töltés állapot diódák egy idő után kialszanak. Csatlakoztassa le a feszültséget az akkumulátornak a töltő aljzatából való kivétele előtt. Kerülje az egymást követő rövid töltéseket. Ne töltse az akkumulátorokat a berendezés rövid használata után. Az egymást követő szükséges töltések közötti idő rövidülése az akkumulátor elhasználódására utal és azt ilyenkor ki kell cserélni.

A töltés során az akkumulátor erősen felmelegedik. Ne vegye használatba azonnal a töltés után - várja meg, amíg lehül szobahőmérsékletre. Így elkerülheti az akkumulátor esetleges károsodását.

AZ AKKUMULÁTOR TÖLTÖTTSÉGI ÁLLAPOTÁNAK KIJEL-ZÉSE

Az akkumulátor töltéskijelzővel van felszerelve (3 LED dióda) (14). Az akkumulátor feltöltési szintjének ellenőrzéséhez nyomja be a (13) akkumulátortöltés-kijelző gombot (C. ábra). Az összes dióda kigyulladása az akkumulátor töltöttségének magas szintjére utal. Ha két dióda világít, az az akkumulátor részleges lemerülését jelzi. Ha csak a dióda világít, az azt jelenti, hogy az akkumulátor lemerült, szükséges annak újra töltése.

A fúró-csavarozó fel van szerelve elektronikus orsófékkel, amely az indítókapcsoló (9) felengedése után azonnal megállítja az orsót. A fék az orsó kikapcsolás utáni szabad továbbforgásának megakadályozásával segíti a be- és kicsavarásnál a pontos munkavégzést.

MUNKAVÉGZÉS / BEÁLLÍTÁSOK

BE- ÉS KIKAPCSOLÁS

Bekapcsolás - nyomja be az indítókapcsolót (9).

Kikapcsolás - engedje fel az indítókapcsolót (9).

A (9) kapcsoló benyomása a munkaterületet megvilágító (10) diódát (LED) bekapcsolja.

A FORDULATSZÁM BEÁLLÍTÁSA

A csavarozás vagy a fúrás fordulatszámát munka közben a (9) indítókapcsolóra gyakorolt nyomás növelésével vagy csökkentésével lehet szabályozni. A fordulatszám-szabályzás lehetővé teszi a lágyindítást, ami gipszben vagy csempében való fúrásnál megakadályozza a fúrószár elcsűszását, be- és kicsavarozásnál pedig segít a jobb, pontosabb munkavégzésben.

TÚLTERHELÉS ELLENI VÉDELEM

A forgónyomaték-állító (3) gyűrű helyzetének megválasztásával tartósan beállíthatja a tengelykapcsolót a meghatározott forgatónyomaték értéke. A beállított forgatónyomaték-érték elérésekor a nyomáshatároló tengelykapcsoló azonnal szétkapcsol. Így megakadályozható a csavar túlhajtása, illetve a fúró-csavarozó esetleges károsodása.

A FORGÓNYOMATÉK BEÁLLÍTÁSA

- A különféle csavarokhoz ill. anyagokhoz más és más forgatónyomaték-értéket kell alkalmazni.

• A forgatónyomaték-érték annál nagyobb, minél nagyobb az adott helyzetnek megfelelő számjelzés (D ábra).
• Állítsa a (3) forgónyomaték-állító gyűrűt a meghatározott forgatónyomaték értékre.
• A munkát kezdje mindig alacsonyabb forgatónyomaték-értékkel.
• Emelje a forgatónyomatékot fokozatosan addig, amíg el nem éri a kielégítő eredményt.
• A csavarok kihajtásához nagyobb értéket kell választani.
• A fúráshoz válassza a fúrás jellel jelölt beállítást. Ennél a beállításnál a legnagyobb a forgatónyomaték értéke.
• A megfelelő forgatónyomaték érték megválasztásának képessége a gyakorlat megszerzésével alakul ki.

A forgatónyomaték-szabályzó gyűrű „fúró” helyzetbe állítása kiiktatja a nyomáshatároló tengelykapcsoló működését.

A MUNKASZERSZÁM BESZERELÉSE

• Állítsa a forgási irány kapcsolót (5) a középső állásba.
• A gyorsbefogó tokmány gyűrűjét (2) az óra járásával ellenkező irányba forgatva a pofák kinyílnak, lehetővé téve a fúró vagy a csavarhúzó bit behelyezését (E ábra).

- A munkaszerszám rögzítéséhez forgassa el a gyorsbefogó tokmány gyűrűjét (2) az óra járásával megfelelő irányban és erőteljesen húzza meg.

A szerszámszárak kivétele a befogatás műveleteinek fordított sorrendben történő végrehajtásával történik.

A fúró vagy csavarhúzó bit gyorsbefogó tokmányban való befogásakor ügyeljen a szerszám megfelelő helyzetére. Rövid csavarozó hegyek és bitek használata esetén használja a tartozék mágneses csavarhúzó betét adaptert hosszabbítóként.

FORGÁSIRÁNY JOBBRA - BALRA

A (5) forgásirányváltó kapcsolóval megválasztható a csavarozó orsójának forgásiránya (F. ábra).

Forgásirány jobbra - állítsa a (5) forgásirányváltó kapcsolót baloldali végállásba.

Forgásirány balra - állítsa a (5) forgásirányváltó kapcsolót jobboldali végállásba.

* A kapcsoló adott forgásirányhoz tartozó állása egyes esetekben eltérhet a fentiekben leírtaktól. Elsösorban a kapcsolón vagy a szerszám házán található jelzéseket vegye figyelembe.

A (5) forgásirány-váltó kapcsoló biztonsági állása a középső állás, ebben a helyzetben kizárja a szerszám véletlen elindítását:

- Ebben az állásban a fúró-csavarozót nem lehet elindítani.

- Helyezze ebbe az állásba a kapcsolót, ha cserélni kívánja a befogott fúrószárat vagy szerszámot.

- Bekapcsolás előtt ellenőrizze, hogy a (5) irányváltó kapcsoló a megfelelő állásban van-e.

Tilos a forgásirányt megváltoztatni akkor, amikor a fúrócsavarozó orsója forog.

SEBESSÉGVÁLTÁS

A sebességváltó kapcsoló (4) (G ábra) lehetővé teszi a fordulatszám terjedelem növekedését.

I fokozat: a fordulatszám tartomány alacsonyabb, nagyobb a forgatónyomaték.

II fokozat: a fordulatszám tartomány magasabb, kisebb a forgatónyomaték.

A végzett munkától függően állitsa a sebességváltó kapcsolót a megfelelő állásba. Amennyiben a kapcsolót nem lehet elmozdítani, forgassa meg az orsót.

Tilos a sebességváltó kapcsolót átállítani a fúrócsavarozó működése közben. Ez az elektromos szerszám megsérüléséhez vezethet.

A hosszú ideig tartó, kis fordulatszámon végzett fúrás a motor túlmelegedéséhez vezethet. Tartson rendszeres szünetet a munkában, vagy engedje, hogy a szerszám terhelés nélkül a maximális fordulatszámon működjön mintegy 3 percig.

ÜZEMMÓD KAPCSOLÓ

Az üzemmód szabályozó gyűrű (15) (I ábra) lehetővé teszi a követlkező funkciókat:

• Csavarozás jel - csavarozás aktív nyomáshatároló tengelykapcsolóval.
• Fúrás jel – fúrás. A legnagyobb a forgatónyomaték értéke (a nyomáshatároló tengelykapcsoló kiiktatása).
• Kalapács jel – ütve fúrás (a nyomáshatároló tengelykapcsoló kiiktatása).

Az üzemmód-szabályzó gyűrű „fúró” vagy "ütvefúró" helyzetbe állítása kiiktatja a nyomáshatároló tengelykapcsoló működését.

Tilos az üzemmód kapcsoló gyűrű helyzetét megváltoztatni akkor, amikor az elektromos szerszám orsója forog. Ez az elektromos szerszám megrongálódásához vezethet.

MARKOLAT

A fúró-csavarozó praktikus fogantyúval (6) rendelkezik, mellyel azt felakaszthatja az övére pl. a magaslati munkák során.

KEZELÉSE ÉS KARBANTARTÁSA

A telepítéssel, szabályozással, javítással vagy kezeléssel kapcsolatos bárminemű tevékenység megkezdése előtt vegye ki az akkumulátort a berendezésböl.

KARBANTARTÁSA ÉS TÁROLÁSA

• Minden esetben ajánlott a használat befejeztével azonnal megtisztítani a szerszámot.
• A tisztításához ne használjon vizet vagy egyéb folyadékot.
• A berendezést száraz szövettel, vagy alacsony nyomású sürített levegővel kell tisztítani.
• Ne használjon tisztítószert vagy oldószert, mert megrongálhatják a műanyagból készült alkatrészeket.
• Rendszeresen tisztítsa ki a motor házának szellőzőnyílásait, hogy megelőzze ezzel a berendezés esetleges túlmelegedését.
• Amennyiben a kommutátor túlzott mértékben szikrázik, szakképzett személlyel ellenőriztesse a motor szénkeféinek állapotát.
• A berendezés mindenkor száraz, gyermekektől elzárt helyen tárolandó.
• A berendezést kivett akkumulátorral kell tárolni.

GYORSBEFOGÓ TOKMÁNY CSERE

A gyorsbefogó tokmány a fúró-csavarozó orsó menetére került felcsavarozásra és csavarral rögzítésre került.

• Állítsa a forgási irány kapcsolót (5) a középső állásba.
• Húzza szét a gyorsbefogó pofáit (1) és csavarozza be a rögzítő csavart (bal menetes) (H ábra).
• Rögzítse a hatlapú kulcsot a gyorsbefogó tokmányban és enyhén ütögesse a hatlapú kulcs másik másik végét.
  • Csavarozza ki a gyorsbefogó tokmányt.
• A gyorsbefogó tokmány felszerelést a leszereléssel ellentétes sorrendben kell elvégezni.

Bármiféle felmerülő meghibásodás javítását bizza a gyártó márkaszervizére.

MÜSZAKI JELLEMZÖK

NÉVLEGES ADATOK

Akkumulátoros ütvefúró-csavarozó
Paraméter Érték
Akkumulátorfeszültség 18 V DC
Üresjárati fordulatszám terjedelem	I fokozat 0-350 min ^-1
	II fokozat 0-1250 min ^-1
Üresjárati ütvefúrás sebessége	I fokozat 0-5250 min ^-1
	II fokozat 0-18750 min ^-1
Gyorsbefogó tokmány terjedelme 2-13 mm
Forgatónyomaték szabályozás terjedelme		1–16 + fúrás,ütvefúrás
Max. forgatónyomaték („puha” csavarozás)		35 Nm
Max. forgatónyomaték („kemény”csavarozás)		55 Nm
Érintésvédelmi osztály III
Tömege 1,3 kg
Gyártás éve 2021

Graphite Energy+ rendszerű akkumulátor
Paraméter Érték
Akkumulátor 58G001 58G004
Akkumulátorfeszültség 18 V DC 18 V DC
Akkumulátor típus	Li-Ion	Li-Ion
Akkumulátor kapacitása	2000 mAh	4000 mAh
Környezeti hőmérséklet tartomány	4^ - 40^	4^ - 40^
Akkumulátor töltési idő 58G002	1 h	2 h
Tömeg	0,400 kg 0,650 kg
Gyártás éve:	2021	2021

Graphite Energy+ rendszerű töltők
Paraméter Érték
Tápfeszültség	58G002
Hálózati frekvencia	230 V AC
Töltőfeszültség	50 Hz
Max. töltőáram	22 V DC
Környezeti hőmérséklet tartomány	2300 mA
Akkumulátor töltési idő 58G001	4°C – 40°C
Akkumulátor töltési idő 58G004	1 h
Érintésvédelmi osztály	2 h
Tömege	II
Gyártás éve	0,300 kg
Rok produkcji	2021

ZAJ- ÉS REZGÉSVÉDELMI ADATOK

Zajjal és vibrációval kapcsolatos információk

A kibocsájtott zaj szintje, valamint a kibocsájtott Lp A hangnyomás-szint, valamint az Lw A hangteljesítmény-szint és a K mérési pontatlanság az alábbiakban az EN 60745 szabvány szerint került megadásra.

Az a _h rezgési érték és a K mérési pontatlanság az EN 60745-2-1 szabvány szerint alább került megadásra.

A jelen útmutatóban lejjebb megadott rezgési szint az EN 60745 szabvány szerint meghatározott mérési folyamatban került meghatározásra és alkalmazható az elektromos szerszámok összehasonlítására. Szintén felhasználható a rezgés mértékének előzetes felbecsülésére.

A megadott rezgési szint az elektromos szerszám alapvető alkalmazásaira vonatkozik. Amennyiben az elektromos szerszám egyéb alkalmazásokra vagy egyéb munkaszerszámokkal kerül használásra, vagy ha nincs kellő módon karbantartva, a rezgés szintje módosulhat. A fent megadott okok növelhetik a rezgés mértékét a munkavégzés folyamata alatt.

A rezgés mértékének felbecsüléséhez vegye figyelembe azokat az időszakokat, amikor az elektromos szerszám ki van kapcsolva, vagy amikor be van kapcsolva, de nincs használatban. Ezzel a módszerrel az össz rezgés mértéke lényegesen kisebb lehet. További biztonsági intézkedéseket kell megtenni a felhasználó rezgés hatása elleni védelme érdekében: tartsa karban az elektromos szerszámot és a munkaszerszámokat, ügyeljen a kezek megfelelő hőmérsékletére, megfelelő munkaszervezés.

Hangnyomás-szint: LpA = 84 dB (A) K=3dB (A)

Hangteljesítmény-szint: LwA = 95 dB (A) K=3dB (A)

Rezgésgyorsulás: ah = 7,528 m/s²; K = 1,5 m/s²

KÖRNYEZETVÉDELEM

Az elektromos üzemű termékeket ne dobja ki a házi szeméttel, hanem azt adja le hulladékkezelésre, hulladékgyűjtésre szakosodott helyen. A hulladékkezeléssel kapcsolatos kérdéseire választ kaphat a termék kereskedőjétől, vagy a helyi hatóságoktól. Az elhasználódott elektromos és elektronikai berendezések a természeti környezetre ható anyagokat tartalmaznak. A hulladékkezelésnek, újrahasznosításnak nem alávetett berendezések potenciális veszélyforrást jelentenek a környezet és az emberi egészség számára.

Li-Ion

Az akkumulátorokat / elemeket tilos a háztartási hulladékkal együtt kidobni, tilos azokat tüzbe, vagy vizbe dobni. A megrongálódott vagy elhasználódott akkumulátorokat megfelelő újrahasznosításnak kell alávetni az akkumulátorok és elemek megsemmisítésére vonatkozó érvényes irányely szerint. Az elemeket a teljesen lemerült gyűjtőhelyekre kell visszahozni, ha az akkumulátorok nem teljesen lemerültek, akkor azokat rövidzárlat ellen kell védeni. A használt akkumulátorokat ingyenesen lehet visszaküldeni a kereskedelmi helyeken. Az áru vevője köteles a használt elemeket visszaszolgáltatni.

* A változtatás joga fenntartva!

A „Grupa Topex Spółka z ograniczoną odpowiedzialnością” Spółka komandytowa (székhelye: Varsó, ul. Pograniczna 2/4) (a továbbiakban: „Grupa Topex”) kijelenti, hogy a jelen használati utasítás (továbbiakban „Használati Utasítás”) tartalmával - ideértve többek között annak szövegével, a felhasznált fényképekkel, vázlatokkal, rajzokkal, valamint a formai megjelenéssel - kapcsolatos összes szerzői jog a Grupa Topex kizárólagos tulajdonát képezi és mint ilyenek jogi védelem alatt állnak, az 1994. február 4-i, a szerzői és ahhoz hasonló jogokról szóló törvényben foglaltak szerint (Dz.U. (Törvényközlöny) 2006. évf. 90. szám 631. tétel, a későbbi változásokkal). A Használati Utasítás egészének vagy bármely részletének haszonszerzés céljából történő

másolása, feldolgozása, közzététele, megváltoztatása a Grupa Topex írásos engedélye nélkül polgárjogi és büntetőjogi felelősségre vonás terhe mellett szigorúan tilos.

TRADUCERE A

INSTRUCTIUNILOR ORIGINALE

MAŞINĂ DE GĂURIT ȘI DE ÎNŞURUBAT CU PERCUȚII ȘI CU ACUMULATOR 58G010

NOTĂ: ÎNAINTE DE UTILIZAREA ACUMULATORULUI TREBUIE SĂ CITIȚI CU ATENȚIE ACEASTĂ INSTRUCTIUNE ȘI S-O PĂSTRATI PENTRU URMĂTOAREA FOLOSIRE.

NORME SPECIFICE DE SECURITATE

NORMELE PRINCIPALE DE SECURITATE PRIVIND UTILIZAREA MAŞINII DE GÄURIT ŞI DE İNŞURUBAT CU ACUMULATOR
