Тип продукт	Безжична ударна бормашина-винтоверт
Марка	Графит
Модел	58G010
Номинално напрежение на батерията	18 V DC
Тип батерия	Li-Ion
Капацитет на батерията (съвместими модели)	2000 mAh (58G001) или 4000 mAh (58G004)
Скорост на празен ход (скорост I)	0 – 350 min⁻¹
Скорост на празен ход (скорост II)	0 – 1250 min⁻¹
Честота на удар на празен ход (скорост I)	0 – 5250 min⁻¹
Честота на удар на празен ход (скорост II)	0 – 18750 min⁻¹
Отвор на патронника	2 – 13 mm
Максимален въртящ момент (меко завинтване)	35 Nm
Максимален въртящ момент (твърдо завинтване)	55 Nm
Брой позиции на въртящия момент	16 + пробиване / удар
Тегло (без батерия)	1,3 kg
Клас на защита	III
Основни функции	Пробиване, завинтване, ударно пробиване
Работно осветление	Вграден LED
Спирачка на шпиндела	Да, електронна
Поддръжка и почистване	Почиствайте със суха кърпа или сгъстен въздух при ниско налягане
Препоръчителни предпазни средства	Защитни очила и предпазители за слуха
Съвместимо зарядно устройство	58G002 (230 V AC, 50 Hz)
Допустима температура на зареждане	4 °C до 40 °C
Година на производство	2021

Често задавани въпроси - 58G010 Graphite

Как да поставите и извадите батерията на бормашината Graphite 58G010?

За да извадите батерията, първо поставете селектора за посока на въртене в централно положение, след това натиснете бутона за фиксиране на батерията и я издърпайте назад. За да я поставите, плъзнете заредената батерия в отделението на ръкохватката, докато чуете щракване.

Каква е процедурата за зареждане на батерията?

Извадете батерията от бормашината, свържете зарядното устройство 58G002 към контакт 230 V AC, след това поставете батерията в зарядното. Червеният светодиод показва зареждане; когато светодиодът стане зелен и индикаторите за ниво на зареждане угаснат след около 15 секунди, батерията е заредена. Не превишавайте 8 часа зареждане.

Как да регулирате скоростта на въртене?

Скоростта на въртене е променлива и се регулира чрез промяна на натиска върху превключвателя. Лек натиск дава ниска скорост, по-силен натиск увеличава скоростта. Това позволява плавно стартиране.

Как да изберете режим на работа (завинтване, пробиване, удар)?

Използвайте пръстена за избор на режим на работа, разположен зад патронника. Завъртете го на символа на винт за завинтване с активен ограничител на въртящия момент, на символа на свредло за пробиване (максимален въртящ момент) или на символа на чук за ударно пробиване.

Как да смените скоростите (предавателно отношение)?

Използвайте превключвателя за смяна на скоростите, разположен над спусъка. Позиция I: намалена скорост (0-350 об/мин) с висок въртящ момент. Позиция II: висока скорост (0-1250 об/мин) с намален въртящ момент. Никога не сменяйте скоростта, докато шпинделът се върти.

Как да регулирате въртящия момент на затягане?

Завъртете пръстена за регулиране на въртящия момент на желаното число (1 до 16). Колкото по-високо е числото, толкова по-голям е въртящият момент. Винаги започвайте с нисък въртящ момент и постепенно го увеличавайте. За пробиване изберете позицията, обозначена със свредло (максимален въртящ момент).

Кои са важните инструкции за безопасност, които трябва да се спазват?

Винаги носете защитни очила и предпазители за слуха. Дръжте бормашината за изолираните повърхности, ако работите близо до скрити кабели. Използвайте само препоръчаните батерии и зарядни устройства. Никога не сменяйте посоката на въртене, докато шпинделът работи.

Как да поддържаме бормашината?

Почиствайте уреда след всяка употреба със суха кърпа или сгъстен въздух при ниско налягане. Не използвайте вода или разтворители. Редовно почиствайте вентилационните отвори, за да избегнете прегряване. Съхранявайте инструмента на сухо място, недостъпно за деца, с извадена батерия.

Какво да правите при изтичане на течност от батерията?

Ако изтече течност от батерията, внимателно я избършете с кърпа, като избягвате контакт с кожата или очите. При контакт с кожата, измийте обилно с вода и неутрализирайте с мек киселинен разтвор (лимонов сок или оцет). При контакт с очите, промивайте 10 минути с чиста вода и се консултирайте с лекар.

Как да смените бързозатягащия патронник?

Поставете селектора за посока на въртене в централно положение. Отворете челюстите на патронника и развийте фиксиращия винт (лява резба) с помощта на шестограмен ключ. Вкарайте ключа в патронника и леко почукайте другия край, за да го развиете. Монтажът се извършва в обратен ред.

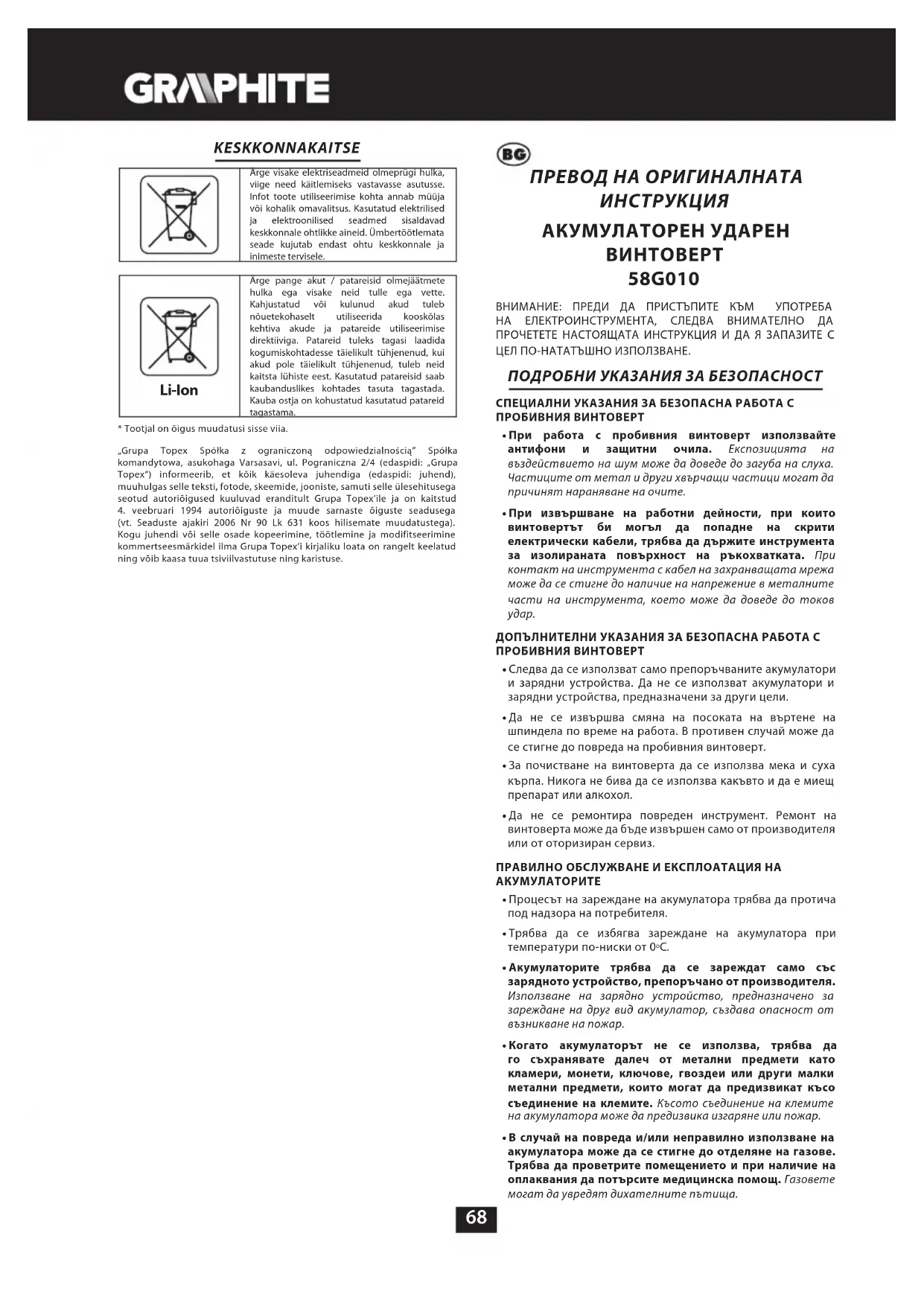

РЪКОВОДСТВО ЗА ПОТРЕБИТЕЛЯ 58G010 Graphite

- При работа с пробивния винтоверт използвайте антифони и защитни очила. Експозицията на въздействието на шум може да доведе до загуба на слуха. Частиците от метал и други хвърчащи частици могат да причинят нараняване на очите.

- При извършване на работни дейности, при които винтовертът би могъл да попадне на скрити електрически кабели, трябва да държите инструмента за изолираната повърхност на ръкохватката. При контакт на инструмента с кабел на захранващата мрежа може да се стигне до наличие на напрежение в металлите части на инструмента, което може да доведе до токов удар.

ДОПЪЛНИТЕЛНИ УКАЗАНИЯ ЗА БЕЗОПАСНА РАБОТА С ПРОБИВНИЯ ВИНТОВЕРТ

• Следва да се използват само препоръчваните акумулатори и зарядни устройства. Да не се използват акумулатори и зарядни устройства, предназначени за други цели.
• Да не се извършва смяна на посоката на въртене на шпиндела по време на работа. В противен случай може да се стигне до повреда на пробивния винтоверт.
• За почистване на винтоверта да се използва мека и суха кърпа. Никога не бива да се използва какъвто и да е миещ препарат или алкохол.
• Да не се ремонтира повреден инструмент. Ремонт на винтоверта може да бъде извършен само от производителя или от оторизиран сервис.

• Процесът на зареждане на акумулатора трябва да протича под надзора на потребителя.
• Трябва да се избягва зареждане на акумулатора при температури по-ниски от 0°C.
• Акумулаторите трябва да се зареждат само със зарядното устройство, препоръчано от производителя. Използване на зарядно устройство, предназначено за зареждане на друг вид акумулатор, създава опасност от възникване на пожар.
• Когато акумулаторът не се използва, трябва да го съхранявате далеч от метални предмети като кламери, монети, ключове, гвоздеи или други малки метални предмети, които могат да предизвикат късо съединение на клемите. Късото съединение на клемите на акумулатора може да предизвика изгаряне или пожар.
• В случай на повреда и/или неправилно използване на акумулатора може да се стигне до отделяне на газове. Трябва да проветрите помещението и при наличие на оплаквания да потърсите медицинска помощ. Газовете могат да уведят дихателните пътища.

- При неблагоприятни условия от акумулатора може да изтече течност. Изтичащата от акумулатора течност може да причини дразнене или опарване. При констатиране на теч трябва да следвате указанията подолу:

- внимателно избършете течността с кърпа. Избягвайте контакт на течността с кожата или очите.

-ако се стигне до контакт на течността с кожата, трябва веднага да промиете тези места по тялото обилно с чиста вода и евентуално да неутрализирате течността с неагресивна киселина като сок от лимон или оцет.

- ако течността проникне в очите, незабавно трябва да ги изплакнете обилно с

- Да не се използва акумулатор, който е повреден или модифициран. Повредени или модифицирани акумулатори могат да работят по непредвидуем начин, да доведат до пожар, експлозия или опасност от наранявания.

- Акумулаторът не бива да се излага на въздействието на влага или вода.

- Акумулаторът винаги трябва да се пази далеч от източници на топлина. Не оставяйте акумулатора за продължително време в среда с висока температура (на слънчеви места, в близост до отоплителни радиатори или навсякъде там, където температурата надвишава 50°C)

- Акумулаторът не бива да се излага на въздействието на огън и прекомерно висока температура. Излагането на радиатора на въздействието на огън или температура над 130°C може да доведе до експлозия.

ВНИМАНИЕ! Температура 130°C по Целзий може да се определи като 265°F по Фаренхайт.

- Следва да се спазват всички инструкции за зареждане на акумулатора. Не бива да зареждате акумулатора при температура, надвишаваща определения в таблицата с номинални данни обхват от инструкцията за обслужване. Неправилно зареждане или зареждане при температура със стойност извън определения обхват може да причини повреда на акумулатора и да повиши опасността от възникване на пожар.

- Ремонтът на повредени акумулатори е забранен. Ремонт на акумулатора може да бъде извършен само от производителя или от оторизиран сервис.

- Изхабеният акумулатор трябва да бъде предаден на мястото за обезвреждане на този вид опасни отпадъци.

УКАЗАНИЯ ЗА БЕЗОПАСНОСТ ЗА ЗАРЯДНОТО УСТРОЙСТВО

- Зарядното устройство не бива да се излага на въздействието на влага или вода. Проникването на вода в зарядното устройство повишава опасността от токов удар. Зарядното устройство може да се използва само на закрито в сухи помещения.

- Преди да пристъпите към каквито и да било дейности по обслужване или почистване на зарядното устройство, трябва да го изключите от захранващата мрежа.

- Не използвайте зарядното устройство, когато е поставено върху леснозапалима основа (напр. върху хартия, текстил), нито в съседство на леснозапалими вещества. С оглед повишаване на температурата на зарядното устройство по време на процеса на зареждане има опасност от възникване на пожар.

- Всеки път преди използване на зарядното устройство следва да проверите неговото състояние - кабела и щекера. В случай на констатирани повреди

зарядното устройство да не се използва. Забранено е предприемане на опити за разглобяване на зарядното устройство. Всички ремонти трябва да се извършат от оторизиран технически сервис. Неправилно проведен монтаж на зарядното устройство може да причини токов удар или пожар.

- Деца и лица с физически, емоционални или психически увреждания и други лица, които нямат достатъчен опит и познания за обслужване на зарядното устройство при спазване на всички правила за безопасност, не бива да обслужват зарядното устройство без надзор на отговорно лице. В противен случай има опасност от неправилно обслужване на устройството, в резултат на което може да се стигне до наранявания.

- Когато зарядното устройство не се използва, трябва да бъде изключено от електрическата мрежа.

- Следва да се спазват всички инструкции за зареждане, не бива да зареждате акумулатора при температура със стойност извън определения в таблицата с номинални стойности обхват, посочен в инструкцията за обслужване. Неправилно зареждане или зареждане при температура със стойност извън определения обхват може да причини повреда на акумулатора и да повиши опасността от възникване на пожар.

РЕМОНТ НА ЗАРЯДНОТО УСТРОЙСТВО

- Ремонтът на повредени зарядни устройства е забранен. Ремонт на зарядното устройство може да бъде извършен само от производителя или от оторизиран сервис.

- Изхабеното зарядно устройство трябва да бъде предадено на мястото за обезвреждане на този вид отпадъци.

ВНИМАНИЕ! Устройството е предназначено за работа вътре в помещенията.

Въпреки използването на безопасна по проект конструкция на устройството и използването на предпазни средства и допълнителни предпазни мерки, винаги съществува остатъчен риск от нараняване по време на работа.

Акумулаторите Li-Ion могат да протекат, да се запалят или да избухнат, ако бъдат загрени до високи температури или при късо съединение. Не бива да се съхраняват в автомобиля през горещи слънчеви дни. Акумулаторът не бива да бъде отварян. Акумулаторите Li-Ion са оборудвани с електронни обезопасителни устройства, които ако бъдат повредени, могат да причинят запалване или експлозия на акумулатора.

Обяснение на използваните пиктограми

1234

5

6

7

8

91011

1. Прочетете инструкцията за обслужване, спазвайте съдържащите се в нея предупреждения и правила за безопасност.
2. Използвайте защитни очила и антифони.
3. Не допускайте децата в близост до устройството.
4. Пазете устройството от дъжд.
5. Използвайте на закрито, пазете от вода и влага.
6. Рециклиране.
7. Втори клас на защита.
8. Разделно събиране.
9. Не хвърляйте батериите в огън.
10. Опасни за водна среда.
11. Да не се допуска до загряване над 50°C.

УСТРОЙСТВО И ПРЕДНАЗНАЧЕНИЕ

Ударният винтоверт е електроинструмент, захранван от акумулатор. Задвижването се реализира от комутаторен двигател за постоянен ток с постоянни магнити и планетна предавка. Ударният винтоверт може да се използва в режим на работа с удар и без удар. Ударният винтоверт е предназначен за завъртане и развъртане на винтове и болтове в дърво, метал, пластмаса и керамика, както и за пробиване на отвори в изброените материали в режим на работа без удар. В режим на работа с удар електроинструментът се използва за пробиване в бетон, камък, тухли и др. Електроуредите с акумулаторно, безжично захранване са особено подходящи при строителни работни дейности, свързани с вътрешно обзавеждане, приспособяване на помещения и всякакви любителски дейности.

Не се разрешава използването на електроинструмента за дейности, различни от неговото предназначение.

ОПИСАНИЕ НА ГРАФИЧНИТЕ СТРАНИЦИ

Представеното по-долу номериране се отнася за елементите на устройството, представени на графичните страници на настоящата инструкция.

1. Патронник за бързо закрепване
2. Пръстен на патронника за бързо закрепване
3. Пръстен за регулиране на въртящия момент
4. Превключвател за скоростта на въртене

5. Превключвател за посоката на въртене

6. Ръкохватка

7. Акумулатор

8. Бутон за закрепване на акумулатора

9. Бутон за включване

10. Осветление

11. LED диоди

12. Зарядно устройство

13. Бутон на сигнализацията за нивото на зареждане на акумулатора

14. Сигнализация за нивото на зареждане на акумулатора (LED диоди).

15. Превключвател за режима на работа.

* Между представената фигура и продукта може да има разлика.

• Поставете превключвателя на посоката на въртене (5) в средно положение.
• Натиснете бутон (8) и извадете акумулатора (7) (фиг. А).
• Поставете заредения акумулатор (7) в държача на ръкохватката, докато чуете щракване на бутона за закрепване на акумулатора (8).

ЗАРЕЖДАНЕ НА АКУМУЛАТОРА

Винтовертът се доставя с частично зареден акумулатор. Зареждането трябва да се извършва при температура на околната среда в обхват от 4 ^o C до 40 ^o C. Нов акумулатор или акумулатор, който не е бил употребяван дълго време, придобива пълна способност за захранване след около 3 - 5 цикъла на зареждане и разреждане.

- Извадете акумулатора (7) от инструмента (фиг. А).

• Включете зарядното устройство в контакт на захранващата мрежа (230 V AC).
• Поставете акумулатора (7) в зарядното устройство (12) (фиг. В). Проверете, дали акумулаторът е поставен правилно (пъхнат докрай).

След включване на зарядното устройство в мрежовия контакт (230 V AC) ще светне зеленият диод (11) на зарядното устройство, който сигнализира свързване към напрежението.

След поставяне на акумулатора (7) в зарядното устройство (12) ще светне червеният диод (11) на зарядното устройство, който сигнализира, че акумулаторът е в процес на зареждане.
Едновременно светят с мигаща светлина зелените диоди (14) за нивото на зареждане на акумулатора в различни комбинации (вижте описанието по-долу).

- Всички диоди светят с мигаща светлина - сигнализиране за изтощен акумулатор и необходимост от зареждането му.

- 2 от диодите светят с мигаща светлина - сигнализиране за частично разреждане на акумулатора.

- 1 диод свети с мигаща светлина - сигнализиране на високо ниво на зареждане на акумулатора.

След зареждането на акумулатора диод (11) в зарядното устройство свети със зелена светлина, а всички диоди за нивото на зареждане на акумулатора (14) светят с непрекъсната светлина. След изтичане на определено време (ок. 15 сек.) диодите за нивото на зареждане на акумулатора (14) изгасват.

Времето за зареждане на акумулатора не трябва да надвишава 8 часа. Надвишаването на това време може да причини повреда на клетките на акумулатора. Зарядното устройства няма да се изключи автоматично след пълното зареждане на акумулатора. Зеленият диод на зарядното устройство ще продължи да свети. Диодите за нивото на зареждане на акумулатора след известно време ще изгаснат. Преди да извадите акумулатора от зарядното устройство, следва да изключите зарядното от захранващия контакт. Избягвайте кратки, следващи едно след друго зареждания. Акумулаторът не трябва да се дозарежда след кратко използване на електроинструмента. Значително намаляване на времето между поредните изисквани зареждания на акумулатора означава, че акумулаторът е износен и трябва да бъде подменен с нов.

По време на процеса на зареждане акумулаторите се загряват. Не предприемайте работни дейности веднага след зареждане на акумулатора - изчакайте, докато акумулаторът се охлади до стайна температура. Това ще предотврати увреждане на акумулатора.

СИГНАЛИЗИРАНЕ НА НИВОТО НА ЗАРЕЖДАНЕ НА АКУМУЛАТОРА.

Акумулаторът е оборудван със сигнализация на нивото на зареждане (3 LED диода) (14). За проверка на нивото на зареждане на акумулатора трябва да натиснете бутона на сигнализацията за нивото на зареждане на акумулатора (13) (фиг. С). Светенето на всички диоди сигнализира високо ниво на зареждане на акумулатора. Когато светят 2 от диодите - сигнализиране за частично разреждане на акумулатора. Когато свети само 1 диод - сигнализиране за изтощен акумулатор и необходимост от зареждането му.

СПИРАЧКА НА ШПИНДЕЛА

Пробивният винтоверт е снабден с електронна спирачка, която спира шпиндела незабавно след освобождаване на включващия бутон (9). Спирачката гарантира точност при завиване и пробиване като предотвратява свободното въртене на шпиндела след изключване.

РАБОТА / НАСТРОЙКИ

ВКЛЮЧВАНЕ / ИЗКЛЮЧВАНЕ

Включване – натиснете бутона за включване (9).

Изключване – освободете натиска на бутона за включване (9)

С всяко натискане на бутона за включване (9) светва LED диодът (10), осветяващ зоната на работа.

РЕГУЛИРАНЕ НА СКОРОСТТА НА ВЪРТЕНЕ

Скоростта на въртене може да се регулира по време на работа чрез увеличаване или намаляване на натиска върху бутона за включване (9). Регулирането на скоростта дава възможност за плавен старт, което при пробиване на отвори в гипс или глазура предотвратява приплъзването на свредлото, а при завиване и отвиване помага за контролиране на процеса.

ПРЕДПАЗЕН СЪЕДИНИТЕЛ

Поставянето на пръстена за регулиране на въртящия момент (3) в избрано положение трайно установява съединителя на определена стойност на въртящия момент. След достигане на зададения въртящ момент настъпва автоматично разединяване на предпазния съединител. Това позволява да се предотврати завиването на винта твърде дълбоко или повреда на винтоверта.

РЕГУЛИРАНЕ НА ВЪРТЯЩИЯ МОМЕНТ

• За различните винтове и различните материали се прилагат различни стойности на въртящия момент.
• Моментът е толкова по-голям, колкото по-голямо е числото, съответствуващо на дадено положение (фиг. D).
• Поставете пръстена за регулиране на въртящия момент (3) на определена стойност на въртящия момент.
  • Винаги трябва да се започва с момент с по-малка стойност.
• Увеличавайте момента постепенно, докато достигнете задоволителен резултат.
• За отвинтване на винтове трябва да избирате по-високи настройки.
• За пробиване на отвори трябва да се избере настройката, означена със символ на свредло. При тази настройка се постига най-голяма стойност на момента.
• Умението за подбиране на съответната настройка на въртящия момент се придобива с практиката.

Установяването на пръстена в положение за пробиване деактивира предпазния съединител.

- Поставете превключателя на посоката на въртене (5) в средно положение.

• Въртейки пръстена на патронника за бързо закрепване (2) по посока, обратна на часовниковата стрелка (вижте означенията на пръстена), ще регулирате желаното отваряне на челюстите, необходимо за поставяне на свредел или накрайник (фиг. Е).
- За закрепване на работния накрайник трябва да завъртите пръстена на патронника за бързо закрепване (2) по посока на часовниковата стрелка и силно да затегнете.

Демонтажът на работния накрайник се извършва в последователност, обратна на монтажа.

При закрепване на свредлото или накрайника в патронника трябва да се обърне внимание на правилното ориентиране на инструмента. При използване на къси накрайници за отвертки или битове трябва да се използва допълнителен магнитен преходник в качеството на удължител.

ПОСОКА НА ВЪРТЕНЕ НАДЯСНО - НАЛЯВО

Изберете посоката на въртене на шпиндела с помощта на превключвателя за посока на оборотите (5). (фиг. F).

Въртене надясно - поставете превключвателя (5) в крайно ляво положение.

Въртене наляво - поставете превключвателя (5) в крайно дясно положение.

* Трябва да се има предвид, че в някои случаи положението на превключвателя спрямо посоката на оборотите може да бъде различно от описаното. Трябва да се спазват графичните символи, нанесени върху превключвателя или върху корпуса на устройството.
Безопасно положение е средното положение на превключателя на посоката на въртене (5), което предотвратява случайното задействуване на електроинструмента.

• В това положение винтовертът не може да се задейства.
- В това положение се извършва смяна на свредлата или накрайниците.
- Преди задействане трябва да се провери, дали превключвателят на посоката на оборотите (5) се намира в съответното положение.

Не се разрешава промяна на посоката на въртене, когато шпинделът на винтоверта се върти.

СМЯНА НА СКОРОСТТА

Превключвателят за смяна на скоростите (4) (фиг. G) позволява увеличаване на обхвата на оборотите.

Скорост I: по-малък обхват на оборотите, голям въртящ момент.

Скорост II: по-голям обхват на оборотите, по-малък въртящ момент.

В зависимост от извършваните работни дейности превключвателят на скоростите трябва да се постави в съответното положение. Ако превключвателят не може да бъде преместен, шпиндела трябва малко да се завърти.

Никога не бива да се сменява положението на превключвателя на скоростите по време на работа на винтоверта. Това може да доведе до повреда на електроинструмента.

Продължително пробиване при ниски обороти на шпиндела може да причини прегряване на двигателя. По време на работа следва да се правят периодични почивки или да се позволи работа на инструмента с максимальни обороти без натоварване за около 3 минути.

ПРЕВКЛЮЧВАТЕЛ ЗА РЕЖИМА НА РАБОТА

Пръстенът за смяна на режима на работа (15) (фиг. I) позволява избор на функциите на уреда:

• Символ на винт – завъртане с активен предпазен съединител.
• Символ на свредло – пробиване на отвори. Достига най- високата стойност на въртящия момент (деактивиране на предпазния съединител).
• Символ на чук – пробиване с удар (деактивиране на предпазния съединител).

Настройката на пръстена за смяна на режима на работа на позиция пробиване или пробиване с удар деактивира предпазния съединител.

Не бива да се предприема опит за смяна на положението на пръстена за режима на работа по време на въртене на шпиндела. Такъв опит може да доведе до сериозно увреждане на електроинструмента.

РЪКОХВАТКА

Пробивният винтоверт е оборудван с практична скоба на ръкохватката (6), която служи за окачване на електроинструмента например към работния колан по време на работа на височина.

Преди да пристъпите към изпълнението на каквито и да било дейности, свързани с инсталиране, настройки, ремонти или обслужване, трябва да извадите акумулатора от електроинструмента.

- Препоръчва се почистване на уреда веднага след всяко използване.

• За почистване не бива да се използва вода или други течности.
• Електроинструментът, акумулаторът и зарядното устройство трябва да се почистват със суха кърпа или да се продухат със сгъстен въздух с ниско налягане.
• Не бива да се използват никакви почистващи средства или разтворители, тъй като те могат да повредят пластмасовите части на уреда.
• Необходимо е редовно да се почистват вентилационните отвори в корпуса на двигателя, за да не се стигне до прегряване на уреда.
• В случай на прекомерно искрене на комутатора възложете на квалифицирано лице проверка на въглените четки на двигателя.
• Електроуредът винаги трябва да се съхранява на сухо място, недостъпно за деца.
• Уредът трябва да се съхранява с изваден акумулатор.

Бързо закрепващият патронник е завит на шпиндела на винтоверта и допълнително осигурен с винт.

• Поставете превключвателя на посоката на въртене (5) в средно положение.
• Отворете челюстите на патронника за бързо закрепване (1) и отвинтете фиксиращия винт (лява резба) (фиг. Н).
• Закрепете шестоъгълният ключ в патронника за бързо закрепване и леко ударете другия край на шестоъгълния ключ.
• Отвинтете патронника за бързо закрепване.
• Монтажът на патронника за бързо закрепване се извършва с обратна последователност на демонтажа.

Всички повреди следва да бъдат отстранявани от оторизиран сервис на производителя.

ТЕХНИЧЕСКИ ПАРАМЕТРИ

НОМИНАЛНИ ДАННИ

Акумулаторен ударен винтоверт
Параметър Стойност
Напрежение на акумулатора 18 V DC
Скорост на въртене на празен ход	скорост I 0-350 min	-1
	скорост II 0-1250 min	-1
Честота на удара на празен ход	скорост I 0-5250 min	-1
	скорост II 0-18750 min	-1
Обхват на патронника за бързо закрепване 2-13 mm
Обхват на регулиране на въртящия момент		1–16 + пробиване, пробиване с удар
Макс. въртящ се момент (меко завинтване) 35 Nm
Макс. въртящ се момент (твърдо завинтване) 55 Nm
Клас на защита III
Тегло 1,3 kg
Година на производство 2021

Акумулатор от система Graphite Energy+
Параметър Стойност
Акумулатор 58G001 58G004
Напрежение на акумулатора	18 V DC	18 V DC
Тип на акумулатора	Li-Ion	Li-Ion
Капацитет на акумулатора	2000 mAh	4000 mAh
Диапазон на температурата на околната среда	4^ - 40^	4^ - 40^
Време за зареждане със зарядно устройство 58G002	1 h	2 h
Маса	0,400 kg 0,650 kg
Година на производство	2021	2021

Зарядно устройство система Graphite Energy+
Параметър Стойност
Вид на зарядното устройство	58G002
Захранващо напрежение	230 V AC
Честота на захранването	50 Hz
Напрежение на зареждането	22 V DC
Макс. ток на зареждането	2300 mA
Диапазон на температурата на околната среда	4°C – 40°C
Време за зареждане на акумулатор 58G001	1 h
Време за зареждане на акумулатор 58G004	2 h
Клас на защита	II
Маса	0,300 kg
Година на производство	2021

Информация относно шума и вибрациите

Нивата на излъчване на шум като нивото на излъчваното акустично налягане Lp_ и нивото на акустичната мощност Lw_ и неопределеността на измерването К са посочени по-долу в съответствие със стандарт EN 60745.

Стойностите на вибрациите a_n и неопределеността на измерването K, означени в съответствие със стандарт EN 60745-2-1, са посочени по-долу.

Посоченото по-долу в настоящата инструкция ниво на вибрации е измерено съгласно определената в стандарт EN 60745 процедура за измерване и може да се използва като критерии за сравняване на електроинструменти. Също така може да се използва за предварителна оценка за експозиция на вибрации.

Посоченото ниво на вибрации є референтно ниво за основните приложения на електроинструмента. Ако електроинструментът бъде използван за други цели или с други инструменти, както и ако не бъде добре поддържан в изправно състояние, нивото на вибрациите може да се различава от посоченото. Посочените погоре причини могат да доведат до повишаване на експозицията на вибрации по време на целия период на работа.

С цел точно определяне на експозицията на вибрации трябва са се вземат предвид периодите, когато електроинструментът е изключен или когато включен, но не се използва за работа. По този начин общата експозиция на вибрации може да се окаже значително по-ниска. Следва да се въведат допълнителни мерки за безопасност за защита на потребителя от въздействието на вибрациите, като: поддръжка на електроинструмента и работните накрайници, осигуряване на подходяща температура на ръцете, правилна организация на работа.

Ниво на акустичното налягане: Lpa = 84 dB (A) K=3dB (A) Ниво на акустичната мощност: Lwa = 95 dB (A) K=3dB (A)

Стойност на вибрационните ускорения:

ah = 7,528 m/s²; K = 1,5 m/s²

ОПАЗВАНЕ НА ОКОЛНАТА СРЕДА

Електрически захранваните изделия не трябва да се изхвърлят с домашните отпадъци, а трябва да се предадат за оползотворяване в съответните заводи. Информация за оползотворяването може да бъде получена от продавача на изделието от местните власти. Негодното електрическо и електронно оборудване съдържа непасивни субстанции за естествената среда. Оборудването, неотдадено за рециклиране, представлява потенциална заплаха за околната среда и за здравето на хората.

Li-Ion

Акумулаторите/батериите не трябва да се изхвърлят с битовите отпадъци, нито в огън или във вода. Повредените или изразходвани акумулатори трябва да се подложат на правилно рециклиране в съответствие с действащата директива относно изхвърлянето на акумулаторите и батериите. Батериите трябва да бъдат върнати в пунктовете за събиране напълно разредени, ако батериите не са напълно разредени, те трябва да бъдат защитени срещу късо съединение. Използваните батерии могат да бъдат върнати безплатно на търговски обекти. Купувачът на стоката е длъжен да върне използваните батерии.

* Запазва се правото за извършване на промени.

„Grupa Topex Spółka z ograniczoną odpowiedzialnością” Spółka komandytowa със седалище във Варшава, ул. Погранична 2/4 (наричана по-нататьк : „Grupa Topex”) информира, че всякакви авторски права относно съдържанието на инструкция (наричана по-нататьк : „Инструкция”), включващи между другото нейния текст, поместените фотографии, схеми, чертежи, а също и нейните композиции, принадлежат изключително на Grupa Topex и подлежат на правна защита съгласно закона от 4 февраля 1994 година относно авторското право и сродните му права (еднороден текст в Държавен вестник 2006 № 90 поз. 631 с по-късните изменения). Копирането, преработването, публикуването, модифицирането с комерческа цел на цялата инструкция, както и на отделните й елементи без съгласието на Grupa Topex изразено в писмена форма, е строго забранено и може и може да доведе до привличането към гражданска и наказателна отговорност.

PRIJEVOD ORIGINALNIH UPUTA

AKUMULATORSKA UDARNA

BUŠILICA-IZVIJAČ

58G010

POZOR: PRIJE POČETKA KORIŠTENJA ELEKTRIČNOG ALATA TREBA PAŽLJIVO PROČITATI TE UPUTE I SPREMITI IH ZA DALJNJE KORIŠTENJE.
