Typ produktu	Bezprzewodowa wiertarko-wkrętarka udarowa
Marka	Graphite
Model	58G010
Napięcie znamionowe akumulatora	18 V DC
Typ akumulatora	Li-Ion
Pojemność akumulatora (kompatybilne modele)	2000 mAh (58G001) lub 4000 mAh (58G004)
Prędkość obrotowa bez obciążenia (bieg I)	0 – 350 min⁻¹
Prędkość obrotowa bez obciążenia (bieg II)	0 – 1250 min⁻¹
Częstotliwość udarów bez obciążenia (bieg I)	0 – 5250 min⁻¹
Częstotliwość udarów bez obciążenia (bieg II)	0 – 18750 min⁻¹
Rozstaw uchwytu	2 – 13 mm
Maksymalny moment obrotowy (miękkie wkręcanie)	35 Nm
Maksymalny moment obrotowy (twarde wkręcanie)	55 Nm
Liczba pozycji momentu obrotowego	16 + wiercenie / udar
Waga (bez akumulatora)	1,3 kg
Klasa ochronności	III
Główne funkcje	Wiercenie, wkręcanie, wiercenie udarowe
Oświetlenie robocze	Wbudowana dioda LED
Hamulec wrzeciona	Tak, elektroniczny
Konserwacja i czyszczenie	Czyścić suchą szmatką lub sprężonym powietrzem pod niskim ciśnieniem
Zalecane wyposażenie ochronne	Okulary ochronne i nauszniki ochronne
Kompatybilna ładowarka	58G002 (230 V AC, 50 Hz)
Dopuszczalna temperatura ładowania	4 °C do 40 °C
Rok produkcji	2021

Często zadawane pytania - 58G010 Graphite

Jak włożyć i wyjąć akumulator w wiertarce Graphite 58G010?

Aby wyjąć akumulator, najpierw ustaw przełącznik kierunku obrotów w położeniu środkowym, następnie naciśnij przycisk mocujący na akumulatorze i pociągnij go do tyłu. Aby włożyć, wsuń naładowany akumulator do gniazda w uchwycie, aż usłyszysz charakterystyczne kliknięcie.

Jaka jest procedura ładowania akumulatora?

Wyjmij akumulator z wiertarki, podłącz ładowarkę 58G002 do gniazdka 230 V AC, a następnie włóż akumulator do ładowarki. Czerwona dioda wskazuje ładowanie; gdy dioda zmieni kolor na zielony, a wskaźniki poziomu naładowania zgasną po około 15 sekundach, akumulator jest naładowany. Nie przekraczaj 8 godzin ładowania.

Jak ustawić prędkość obrotową?

Prędkość obrotowa jest zmienna i reguluje się ją poprzez zmianę nacisku na przełącznik. Lekki nacisk daje niską prędkość, większy nacisk zwiększa prędkość. Umożliwia to płynny rozruch.

Jak wybrać tryb pracy (wkręcanie, wiercenie, udar)?

Użyj pierścienia wyboru trybu pracy znajdującego się za uchwytem. Obróć go na symbol wkręta dla wkręcania z aktywnym ogranicznikiem momentu obrotowego, na symbol wiertła dla wiercenia (maksymalny moment), lub na symbol młotka dla wiercenia udarowego.

Jak zmienić biegi (przełożenie)?

Użyj przełącznika zmiany biegów znajdującego się nad spustem. Pozycja I: prędkość zredukowana (0-350 obr/min) z dużym momentem obrotowym. Pozycja II: wysoka prędkość (0-1250 obr/min) ze zredukowanym momentem. Nigdy nie zmieniaj biegów podczas obrotu wrzeciona.

Jak ustawić moment obrotowy?

Obróć pierścień regulacji momentu obrotowego na żądaną liczbę (1-16). Im wyższa liczba, tym większy moment obrotowy. Zawsze zaczynaj od niskiego momentu i stopniowo zwiększaj. Do wiercenia wybierz pozycję oznaczoną wiertłem (maksymalny moment).

Jakie są ważne zalecenia bezpieczeństwa?

Zawsze noś okulary ochronne i nauszniki ochronne. Trzymaj wiertarkę za izolowane powierzchnie, jeśli pracujesz w pobliżu ukrytych przewodów. Używaj wyłącznie zalecanych akumulatorów i ładowarek. Nigdy nie zmieniaj kierunku obrotów podczas pracy wrzeciona.

Jak konserwować wiertarkę?

Czyść urządzenie po każdym użyciu suchą szmatką lub sprężonym powietrzem pod niskim ciśnieniem. Nie używaj wody ani rozpuszczalników. Regularnie czyść szczeliny wentylacyjne, aby uniknąć przegrzania. Przechowuj narzędzie w suchym miejscu, z dala od dzieci, z wyjętym akumulatorem.

Co zrobić w przypadku wycieku cieczy z akumulatora?

Jeśli z akumulatora wycieka ciecz, ostrożnie wytrzyj ją szmatką, unikając kontaktu ze skórą lub oczami. W przypadku kontaktu ze skórą, obficie spłucz wodą i zneutralizuj słabym kwasem (sok z cytryny lub ocet). W przypadku kontaktu z oczami, płucz przez 10 minut czystą wodą i skonsultuj się z lekarzem.

Jak wymienić uchwyt szybkomocujący?

Ustaw przełącznik kierunku obrotów w położeniu środkowym. Otwórz szczęki uchwytu i odkręć śrubę mocującą (gwint lewoskrętny) za pomocą klucza imbusowego. Włóż klucz do uchwytu i delikatnie uderz w drugi koniec, aby go odkręcić. Montaż wykonaj w odwrotnej kolejności.

INSTRUKCJA OBSŁUGI 58G010 Graphite

Sprawdź dostępność części zamiennych do tego produktu

skanując kod QR lub wchodząc na gtxservice.pl

58G010

PL INSTRUKCJA OBSŁUGI 6
EN INSTRUCTION MANUAL 12
DE BETRIEBSANLEITUNG....16
RU РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ ..... 21
UA ІНСТРУКЦІЯ З ЕКСПЛУАТАЦІЇ ..... 27
HU HASZNÁLATI UTASÍTÁS. 32
RO INSTRUCTIUNI DE DESERVIRE 37
© INSTRUKCE K OBSLUZE. 41
SK NÁVOD NA OBSLUHU 46
SL NAVODILA ZA UPORABO 50
LT APTARNAVIMO INSTRUKCIJA....55
LV LIETOŠANAS INSTRUKCIJA 59
EE KASUTUSJUHEND 64
BG ИНСТРУКЦИЯ ЗА ОБСЛУЖВАНЕ ..... 68
HR UPUTE ZA UPOTREBU....73
SR UPUTSTVO ZA UPOTREBU 78
GR OΔΗΓΙΕΣ ΧΡΗΣΗΣ 82
ES INSTRUCCIONES DE USO. 88
IT MANUALE PER L'USO 92
NL GEBRUIKSAANWIJZING 97
FR MANUEL D'INSTRUCTION ..... 102

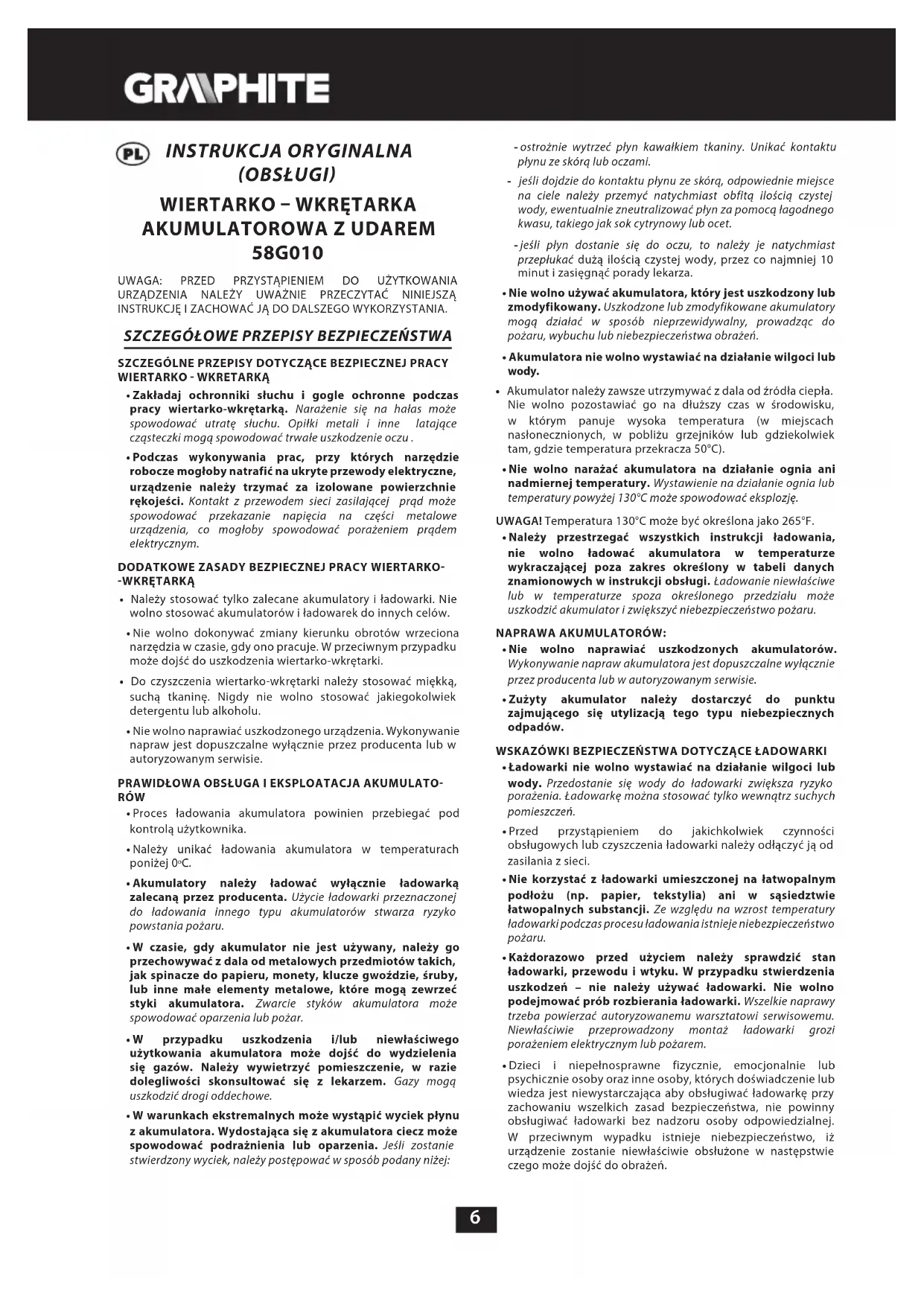

INSTRUKCJA ORYGINALNA (OBSŁUGI)

WIERTARKO – WKRĘTARKA AKUMULATOROWA Z UDAREM 58G010

UWAGA: PRZED PRZYSTAPIENIEM DO UŻYTKOWANIA URZĄDZENIA NALEŻY UWAŻNIE PRZECZYTAĆ NINIEJSZA INSTRUKCJĘ I ZACHOWAĆ JĄ DO DALSZEGO WYKORZYSTANIA.

SZCZEGÓŁOWE PRZEPISY BEZPIECZEŃSTWA

SZCZEGÓLNE PRZEPISY DOTYCZĄCE BEZPIECZNEJ PRACY WIERTARKO - WKRETARKA

• Zakładaj ochronniki słuchu i gogle ochronne podczas pracy wiertarko-wkrętarką. Narażenie się na hałas może spowodować utratę słuchu. Opiłki metali i inne latające cząsteczki mogą spowodować trwałe uszkodzenie oczu.
• Podczas wykonywania prac, przy których narzędzie robocze mogłoby natrafić na ukryte przewody elektryczne, urządzenie należy trzymać za izolowane powierzchnie rękojeści. Kontakt z przewodem sieci zasilającej prąd może spowodować przekazanie napięcia na części metalowe urządzenia, co mogłoby spowodować porażeniem prądem elektrycznym.

DODATKOWE ZASADY BEZPIECZNEJ PRACY WIERTARKO-WKRĘTARKĄ

• Należy stosować tylko zalecane akumulatory i ładowarki. Nie wolno stosować akumulatorów i ładowarek do innych celów.
• Nie wolno dokonywać zmiany kierunku obrotów wrzeciona narzędzia w czasie, gdy ono pracuje. W przeciwnym przypadku może dojść do uszkodzenia wiertarko-wkrętarki.
• Do czyszczenia wiertarko-wkrętarki należy stosować miękką, suchą tkaninę. Nigdy nie wolno stosować jakiegokolwiek detergentu lub alkoholu.
• Nie wolno naprawiać uszkodzonego urządzenia. Wykonywanie napraw jest dopuszczalne wyłącznie przez producenta lub w autoryzowanym serwisie.

PRAWIDŁOWA OBSŁUGA I EKSPLOATACJA AKUMULATORÓW

• Proces ładowania akumulatora powinien przebiegać pod kontrolą użytkownika.
• Należy unikać ładowania akumulatora w temperaturach poniżej 0°C.
• Akumulatory należy ładować wyłącznie ładowarką zalecaną przez producenta. Użycie ładowarki przeznaczonej do ładowania innego typu akumulatorów stwarza ryzyko powstania pożaru.
• W czasie, gdy akumulator nie jest używany, należy go przechowywać z dala od metalowych przedmiotów takich, jak spinacze do papieru, monety, klucze gwożdzie, śruby, lub inne małe elementy metalowe, które mogą zewrzeć styki akumulatora. Zwarcie styków akumulatora może spowodować oparzenia lub pożar.
• W przypadku uszkodzenia i/lub niewłaściwego użytkowania akumulatora może dojść do wydzielenia się gazów. Należy wywietrzyć pomieszczenie, w razie dolegliwości skonsultować się z lekarzem. Gazy mogą uszkodzić drogi oddechowe.
• W warunkach ekstremalnych może wystąpić wyciek płynu z akumulatora. Wydostająca się z akumulatora ciecz może spowodować podrażnienia lub oparzenia. Jeśli zostanie stwierdzony wyciek, należy postępować w sposób podany niżej:

- ostrożnie wytrzeć płyn kawałkiem tkaniny. Unikać kontaktu płynu ze skórą lub oczami.

- jeśli dojdzie do kontaktu płynu ze skórą, odpowiednie miejsce na ciele należy przemyć natychmiast obfitą ilością czystej wody, ewentualnie zneutralizować płyn za pomocą łagodnego kwasu, takiego jak sok cytrynowy lub ocet.

-jeśli płyn dostanie się do oczu, to należy je natychmiast przepłukać dużą ilością czystej wody, przez co najmniej 10 minut i zasięgnąć porady lekarza.

- Nie wolno używać akumulatora, który jest uszkodzony lub zmodyfikowany. Uszkodzone lub zmodyfikowane akumulatory mogą działać w sposób nieprzewidywalny, prowadząc do pożaru, wybuchu lub niebezpieczeństwa obrażeń.

- Akumulatora nie wolno wystawiać na działanie wilgoci lub wody.

• Akumulator należy zawsze utrzymywać z dala od źródła ciepła. Nie wolno pozostawiać go na dłuższy czas w środowisku, w którym panuje wysoka temperatura (w miejscach nasłonecznionych, w pobliżu grzejników lub gdziekolwiek tam, gdzie temperatura przekracza 50°C).
• Nie wolno narażać akumulatora na działanie ognia ani nadmiernej temperatury. Wystawienie na działanie ognia lub temperatury powyżej 130°C może spowodować eksplożję.

UWAGA! Temperatura 130°C może być określona jako 265°F.

- Należy przestrzegać wszystkich instrukcji ładowania, nie wolno ładować akumulatora w temperaturze wykraczającej poza zakres określony w tabeli danych znamionowych w instrukcji obsługi. Ładowanie niewłaściwe lub w temperaturze spoza określonego przedziału może uszkodzić akumulator i zwiększyć niebezpieczeństwo pożaru.

NAPRAWA AKUMULATORÓW:

• Nie wolno naprawiać uszkodzonych akumulatorów. Wykonywanie napraw akumulatora jest dopuszczalne wyłącznie przez producenta lub w autoryzowanym serwisie.
• Zużyty akumulator należy dostarczyć do punktu zajmującego się utylizacją tego typu niebezpiecznych odpadów.

WSKAZÓWKI BEZPIECZEŃSTWA DOTYCZĄCE ŁADOWARKI

• Ładowarki nie wolno wystawiać na działanie wilgoci lub wody. Przedostanie się wody do ładowarki zwiększa ryzyko porażenia. Ładowarkę można stosować tylko wewnątrz suchych pomieszczeń.
• Przed przystąpieniem do jakichkolwiek czynności obsługowych lub czyszczenia ładowarki należy odłączyć ją od zasilania z sieci.
• Nie korzystać z ładowarki umieszczonej na łatwopalnym podłożu (np. papier, tekstylia) ani w sąsiedztwie łatwopalnych substancji. Ze względu na wzrost temperatury ładowarki podczas procesu ładowania istnieje niebezpieczeństwo pożaru.
• Każdorazowo przed użyciem należy sprawdzić stan ładowarki, przewodu i wtyku. W przypadku stwierdzenia uszkodzeń – nie należy używać ładowarki. Nie wolno podejmować prób rozbierania ładowarki. Wszelkie naprawy trzeba powierzać autoryzowanemu warsztatowi serwisowemu. Niewłaściwie przeprowadzony montaż ładowarki grozi porażeniem elektrycznym lub pożarem.

• Dzieci i niepełnosprawne fizycznie, emocjonalnie lub psychicznie osoby oraz inne osoby, których doświadczenie lub wiedza jest niewystarczająca aby obsługiwać ładowarkę przy zachowaniu wszelkich zasad bezpieczeństwa, nie powinny obsługiwać ładowarki bez nadzoru osoby odpowiedzialnej. W przeciwnym wypadku istnieje niebezpieczeństwo, iż urządzenie zostanie niewłaściwie obsłużone w następstwie czego może dojść do obrażeń.

• Gdy ładowarka nie jest użytkowana należy odłączyć ją od sieci elektrycznej.

• Należy przestrzegać wszystkich instrukcji ładowania, nie wolno ładować akumulatora w temperaturze wykraczającej poza zakres określony w tabeli danych znamionowych w instrukcji obsługi. Ładowanie niewłaściwe lub w temperaturze spoza określonego przedziału może uszkodzić akumulator i zwiększyć niebezpieczeństwo pożaru.

NAPRAWA LADOWARKI

• Nie wolno naprawiać uszkodzonej ładowarki. Wykonywanie napraw ładowarki jest dopuszczalne wyłącznie przez producenta lub w autoryzowanym serwisie.
• Zużyta ładowarkę należy dostarczyć do punktu zajmującego się utylizacją tego typu odpadów.

UWAGA! Urządzenie służy do pracy wewnątrz pomieszczeń.

Mimo zastosowania konstrukcji bezpiecznej z samego założenia, stosowania środków zabezpieczających i dodatkowych środków ochronnych, zawsze istnieje ryzyko szczątkowe doznania urazów podczas pracy.

Akumulatory Li-Ion mogą wyciec, zapalić się lub wybuchnąć, jeśli zostaną nagrzane do wysokich temperatur lub zwarte. Nie należy ich przechowywać w samochodzie podczas upalnych i słonecznych dni. Nie należy otwierać akumulatora. Akumulatory Li-Ion zawierają elektroniczne urządzenia zabezpieczające, które, jeśli zostaną uszkodzone, mogą spowodować, że akumulator zapali się lub wybuchnie.

Objaśnienie zastosowanych piktogramów

1234

5

6

7

8

91011

1. Przeczytaj instrukcję obsługi, przestrzegaj ostrzeżeń i warunków bezpieczeństwa w niej zawartych.
2. Stosuj okulary ochronne i ochronniki słuchu.
3. Nie dopuszczac dzieci do urządzenia.
4. Chronić przed deszczem.
5. Stosować wewnątrz pomieszczeń, chronić przez wodą i wilgocią.
6. Recykling.
7. Druga klasa ochronności.
8. Selektywne zbieranie.
9. Nie wrzucać ogniw do ognia.
10. Stwarzające zagrożenie dla środowiska wodnego.
11. Nie dopuszczać do nagrzania powyżej 50°C.

BUDOWA I PRZEZNACZENIE

Wiertarko-wkrętarka jest elektronarzędziem zasilanym z akumulatora. Napęd stanowi silnik komutatorowy prądu

stałego z magnesami trwałymi wraz z przekładnią planetarną. Wiertarko-wkrętarka może być używana w trybie pracy bez udaru lub z udarem. Jest ona przeznaczona do wkręcania i wykręcania wkrętów i śrub w drewnie, metalu, tworzywach sztucznych i ceramice oraz do wiercenia otworów w wymienionych materiałach w trybie pracy bez udaru.

W trybie pracy z udarem służy do wiercenia w betonie, kamieniu, cegle itp.

Elektronarzędzia z napędem akumulatorowym, bezprzewodowe, szczególnie okazują się przydatne przy pracach remontowo - budowlanych, stolarskich oraz związanych z wyposażeniem wnętrz, adaptacją pomieszczeń, oraz wszelkich prac z zakresu samodzielnej działalności amatorskiej (majsterkowanie).

Nie wolno używać elektronarzędzia niezgodnie z jego przeznaczeniem.

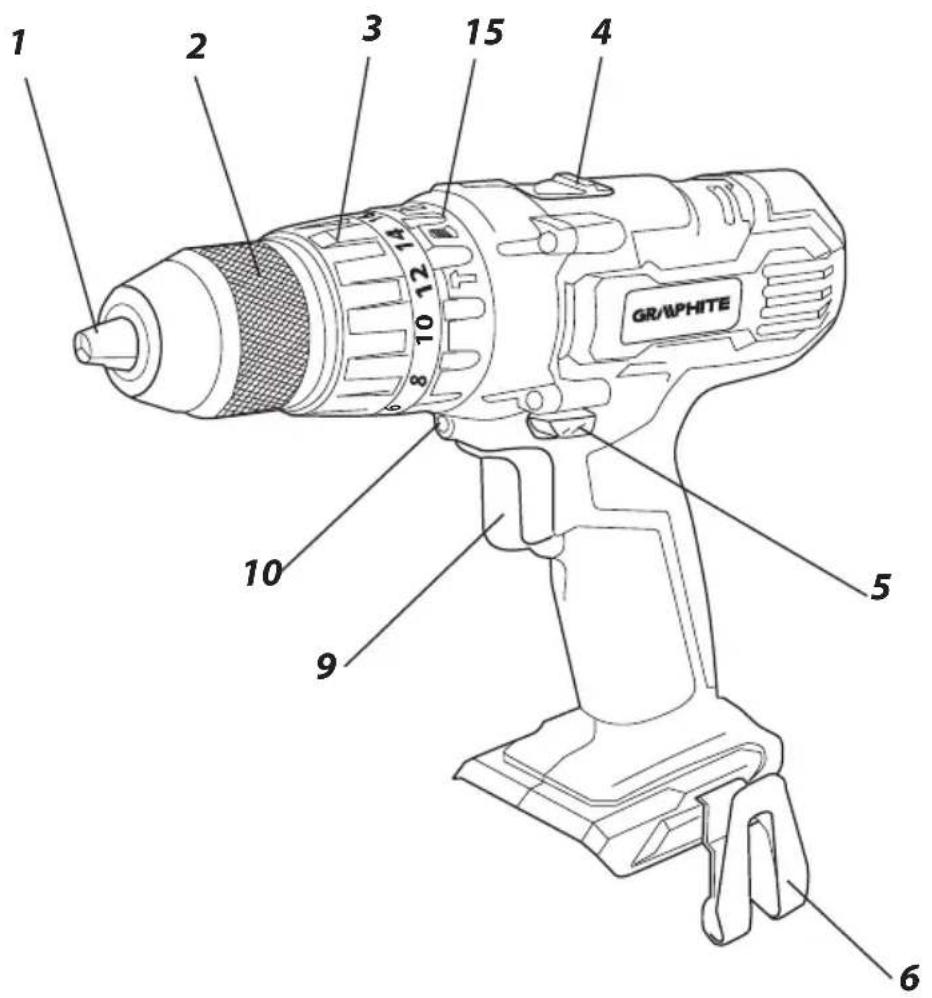

OPIS STRON GRAFICZNYCH

Poniższa numeracja odnosi się do elementów urządzenia przedstawionych na stronach graficznych niniejszej instrukcji.

1. Uchwyt szybkomocujący
2. Pierścień uchwytu szybkomocującego
3. Pierścień regulacyjny momentu obrotowego
4. Przełącznik zmiany biegów
5. Przełącznik kierunku obrotów
6. Uchwyt
7. Akumulator
8. Przycisk mocowania akumulatora
9. Włącznik
10. Oświetlenie
11. Diody LED
12. Ładowarka
13. Przycisk sygnalizacji stanu naładowania akumulatora
14. Sygnalizacja stanu naładowania akumulatora (diody LED).
15. Przełącznik trybu pracy.
    * Mogą występować różnice między rysunkiem a wyrobem.

OPIS UŻYTYCH ZNAKÓW GRAFICZNYCH

UWAGA

OSTRZEŻENIE

MONTAŻ/USTAWIENIA

INFORMACJA

PRZYGOTOWANIE DO PRACY

WYJMOWANIE / WKŁADANIE AKUMULATORA

• Ustawić przełącznik kierunku obrotów (5) w położenie środkowe.
• Nacisnąć przycisk mocowania akumulatora (8) i wysunąć akumulator (7) (rys. A).
• Włożyć naładowany akumulator (7) do uchwytu w rękojeści, aż do słyszalnego zaskoczenia przycisku mocowania akumulatora (8).

ŁADOWANIE AKUMULATORA

Urządzenie jest dostarczona z akumulatorem częściowo naładowanym. Ładowanie akumulatora należy przeprowadzać w warunkach, gdy temperatura otoczenia wynosi 4°C - 40°C. Akumulator nowy lub taki, który przez dłuższy czas nie był użytkowany, osiągnie pełną zdolność do zasilania po około 3 - 5 cyklach ładowania i rozładowania.

• Wyjąć akumulator (7) z urządzenia (rys. A).
• Włączyć ładowarkę do gniazda sieci (230 V AC).
• Wsunąć akumulator (7) do ładowarki (12) (rys. B). Sprawdzić czy akumulator jest właściwie osadzony (wsunięty do końca).

Po włączeniu ładowarki do gniazda sieci (230 V AC) zaświeci się zielona dioda (11) na ładowarce, która sygnalizuje podłączenie napięcia.

Po umieszczeniu akumulatora (7) w ładowarce (12) zaświeci się czerwona dioda (11) na ładowarce, która sygnalizuje że trwa proces ładowania akumulatora.

Równocześnie świecą pulsacyjnie zielone diody (14) stanu naładowania akumulatora w różnym układzie (patrz opis poniżej).

• Świecenie pulsacyjne wszystkich diod - sygnalizuje wyczerpanie akumulatora i konieczność jego naładowania.
• Świecenie pulsacyjne 2 diod - sygnalizuje częściowe rozładowanie.
• Świecenie pulsacyjne 1 diody - sygnalizuje wysoki poziom naładowania akumulatora.

Po naładowaniu akumulatora dioda (11) na ładowarce świeci na zielono, a wszystkie diody stanu naładowania akumulatora (14) świecą światłem ciągłym. Po pewnym czasie (ok. 15s) diody stanu naładowania akumulatora (14) gasną.

Akumulator nie powinien być ładowany dłużej niż 8 godzin. Przekroczenie tego czasu może spowodować uszkodzenie ogniw akumulatora. Ładowarka nie wyłączyć się automatycznie, po całkowitym naładowaniu akumulatora. Zielona dioda na ładowarce będzie się świecić nadal. Diody stanu naładowania akumulatora gasną po pewnym czasie. Odłączyć zasilanie przed wyjęciem akumulatora z gniazda ładowarki. Unikać kolejno po sobie następujących krótkich ładowan. Nie należy poddawać akumulatorów doładowywaniu po krótkim użytkowaniu urządzenia. Znaczny spadek czasu miedzy koniecznymi ładowaniami świadczy o tym, że akumulator jest zużyty i powinien zostać wymieniony.

W procesie ładowania akumulatory nagrzewają się. Nie podejmować pracy tuż po ładowaniu - odczekać do osiągnięcia przez akumulator temperatury pokojowej. Uchroni to przed uszkodzeniem akumulatora.

SYGNALIZACJA STANU NAŁADOWANIA AKUMULATORA

Akumulator jest wyposażony w sygnalizację stanu naładowania akumulatora (3 diody LED) (14). Aby sprawdzić stan naładowania akumulatora należy wcisnąć przycisk sygnalizacji stanu naładowania akumulatora (13) (rys. C). Świecenie wszystkich diod sygnalizuje wysoki poziom naładowania akumulatora. Świecenie 2 diod sygnalizuje częściowe rozładowanie. Świecenie tylko 1 diody oznacza wyczerpanie akumulatora i konieczność jego naładowania.

HAMULEC WRZECIONA

Wiertarko-wkrętarka posiada hamulec elektroniczny zatrzymujący wrzeciono natychmiast po zwolnieniu nacisku na przycisk włącznika (9). Hamulec zapewnia precyzję wkręcania i wiercenia nie dopuszczając do swobodnego obracania wrzeciona po wyłączeniu.

PRACA / USTAWIENIA

WŁĄCZANIE / WYŁĄCZANIE

Włączanie - wcisnąć przycisk włącznika (9).

Wyłącznie - zwolnić nacisk na przycisk włącznika (9).

Każdorazowe wciśnięcie przycisku włącznika (9) powoduje świecenie diody (LED) (10) oświetlającej miejsce pracy.

REGULACJA PRĘDKOŚCI OBROTOWEJ

Prędkość wkręcania lub wiercenia można regulować podczas pracy przez zwiększenie lub zmniejszenie nacisku na przycisk

włącznika (9). Regulacja prędkości umożliwia wolny start, co przy wierceniu otworów w gipsie lub glazurze zapobiega poślizgowi wiertła, natomiast przy wkręcaniu i wykręcaniu pomaga zachować kontrolę pracy.

SPRZĘGŁO PRZECIĄŻENIOWE

Ustawienie pierścienia regulacyjnego momentu obrotowego (3) w wybranym położeniu powoduje trwałe ustawienie sprzęgła na określoną wielkość momentu obrotowego. Po osiągnięciu wielkości ustawionego momentu obrotowego nastąpi automatyczne rozłączenie sprzęgła przeciążeniowego. Pozwala to na zabezpieczenie przed wkręcaniem wkręta zbyt głęboko lub uszkodzeniem wiertarko-wkrętarki.

REGULACJA MOMENTU OBROTOWEGO

- Dla różnych wkrętów i różnych materiałów stosuje się różne wielkości momentu obrotowego.

• Moment obrotowy jest tym większy im większa jest liczba odpowiadająca danemu położeniu (rys. D).

• Ustawić pierścień regulacyjny momentu obrotowego (3) na określoną wielkość momentu obrotowego.

• Zawsze należy rozpoczynać pracę z momentem obrotowym o mniejszej wielkości.

• Powiększać moment obrotowy stopniowo, aż do osiągnięcia zadawalającego rezultatu.
• Do wykręcania wkrętów należy wybierać wyższe ustawienia.
• Dla wiercenia należy wybrać ustawienie oznaczone symbolem wiertła. Przy tym ustawieniu osiągana jest największa wartość momentu obrotowego.
• Umiejętność doboru odpowiedniego ustawienia momentu obrotowego zdobywa się w miarę nabywania praktyki.

Ustawienie pierścienia regulacyjnego momentu obrotowego w pozycji wiercenia powoduje dezaktywację sprzęgła przeciążeniowego.

MONTAŻ NARZĘDZIA ROBOCZEGO

• Ustawić przełącznik kierunku obrotów (5) w położeniu środkowym.
• Obracając pierścieniem uchwytu szybkomocującego (2) w kierunku przeciwnym do ruchu wskazówek zegara (patrz oznaczenie na pierścieniu) uzyskuje się pożądane rozwarcie szczęk, umożliwiające włożenie wiertła lub końcówki wkrętakowej (rys. E).
• Celem zamocowania narzędzia roboczego należy obrócić pierścieniem uchwytu szybkomocującego (2), w kierunku zgodnym z ruchem wskazówek zegara i mocno dokręcić.

Demontaż narzędzia roboczego przebiega w odwrotnej kolejności do jego montażu.

Przy mocowaniu wiertła lub końcówki wkrętakowej w uchwycie szybkomocującym należy zwrócić uwagę na właściwe usytuowanie narzędzia. Przy korzystaniu z krótkich końcówek wkrętakowych lub bitów należy użyć dodatkowego uchwytu magnetycznego jako przedłużki.

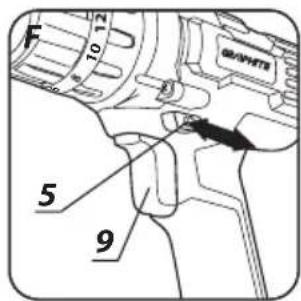

KIERUNEK OBROTÓW W PRAWO - W LEWO

Za pomocą przełącznika obrotów (5) dokonuje się wyboru kierunku obrotów wrzeciona (rys. F).

Obroty w prawo - ustawić przełącznik (5) w skrajnym lewym położeniu.

Obroty w lewo - ustawić przełącznik (5) w skrajnym prawym położeniu.

* Zastrzega się, że w niektórych przypadkach położenie przełącznika w stosunku do obrotów może być inne niż opisano. Należy odnieść się do znaków graficznych umieszczonych na przełączniku lub obudowie urządzenia.

Położeniem bezpiecznym jest środkowe położenie przełącznika kierunku obrotów (5), zapobiegające przypadkowemu uruchomieniu elektronarzędzia.

• W tym położeniu nie można uruchomić wiertarko-wkrętarki.
• W tym położeniu dokonuje się wymiany wiertel lub końcówek.
• Przed uruchomieniem sprawdzić czy przełącznik kierunku obrotów (5) jest we właściwym położeniu.

Nie wolno dokonywać zmiany kierunku obrotów w czasie, gdy wrzeciono wiertarko - wkrętarki obraca się.

ZMIANA BIEGU

Przełącznik zmiany biegów (4) (rys. G) umożliwiający zwiększenie zakresu prędkości obrotowej.

Bieg I: zakres obrotów mniejszy, duża siła momentu obrotowego.

Bieg II: zakres obrotów większy, mniejsza siła momentu obrotowego.

W zależności od wykonywanych prac ustawić przełącznik zmiany biegów we właściwym położeniu. Jeśli przełącznik nie daje się przesunąć należy nieznacznie obrócić wrzecionem.

Nigdy nie wolno przestawiać przełącznika zmiany biegów w czasie, gdy wiertarko - wkrętarka pracuje. Mogłoby to spowodować uszkodzenie elektronarzędzia.

Wiercenie długotrwałe przy niskiej prędkości obrotowej wrzeciona grozi przegrzaniem silnika. Należy robić okresowe przerwy w pracy lub zezwolić, aby urządzenie popracowało na maksymalnych obrotach bez obciążenia przez okres około 3 min.

PRZEŁĄCZNIK TRYBU PRACY

Pierścień zmiany trybu pracy (15) (rys. I) pozwala na wybór funkcji urządzenia:

• Symbol wkręta - wkręcanie z aktywnym sprzęgłem przeciążeniowym.
• Symbol wiertła – wiercenie. Osiągana jest największa wartość momentu obrotowego (dezaktywacja sprzęgła przeciążeniowego).
• Symbol młotka – wiercenie z udarem (dezaktywacja sprzęgła przeciążeniowego).

Ustawienie pierścienia zmiany trybu pracy w pozycji wiercenia lub wiercenia z udarem powoduje dezaktywację sprzęgła przeciążeniowego.

Nie wolno podejmować próby zmiany położenia pierścienia trybu pracy w czasie, gdy wrzeciono urządzenia obraca się. Takie postępowanie mogłoby doprowadzić do poważnego uszkodzenia elektronarzędzia.

UCHWYT

Wiertarko- wkrętarka posiada praktyczny uchwyt (6) który służy do zawieszenia np. na pasie monterskim podczas prac na wysokości.

OBSŁUGA I KONSERWACJA

Przed przystąpieniem do jakichkolwiek czynności związanych z instalowaniem, regulacją, naprawą lub obsługą należy wyjąć akumulator z urządzenia.

KONSERWACJA I PRZECHOWYWANIE

• Zaleca się czyszczenie urządzenia bezpośrednio po każdorazowym użyciu.
• Do czyszczenia nie należy stosować wody lub innych cieczy.
• Urządzenie należy czyścić za pomocą suchego kawałka tkaniny lub przedmuchać sprężonym powietrzem o niskim ciśnieniu.

• Nie należy używać żadnych środków czyszczących lub rozpuszczalników, gdyż mogą one uszkodzić części wykonane z tworzywa sztucznego.

• Regularnie należy czyścić szczeliny wentylacyjne w obudowie silnika, aby nie dopuścić do przegrzania urządzenia.

• W przypadku występowania nadmiernego iskrzenia na komutatorze zlecić sprawdzenie stanu szczotek węglowych silnika osobie wykwalifikowanej.
• Urządzenie zawsze należy przechowywać w miejscu suchym, niedostępnym dla dzieci.
• Urządzenie należy przechowywać z wyjątkym akumulatorem.

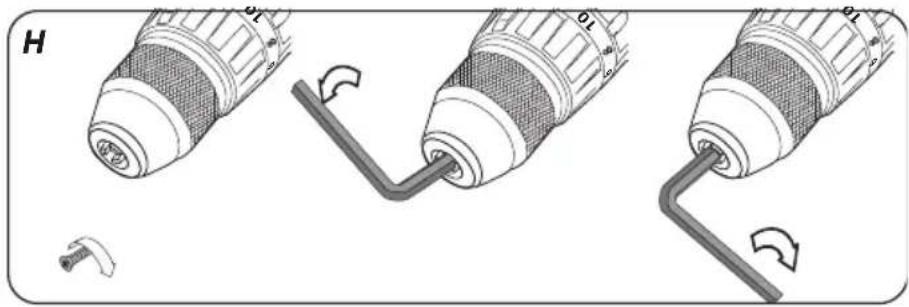

WYMIANA UCHWYTU SZYBKOMOCUJĄCEGO

Uchwyt szybkomocujący jest nakręcony na gwint wrzeciona wiertarko - wkrętarki i dodatkowo zabezpieczony wkrętem.

• Ustawić przełącznik kierunku obrotów (5) w położeniu środkowym.
• Rozewrzeć szczęki uchwytu szybkomocującego (1) i wykręcić wkręt mocujący (lewy gwint) (rys. H).
• Zamocować klucz sześciokątny w uchwycie szybkomocującym i uderzyć lekko w drugi koniec klucza sześciokątnego.
• Odkręcić uchwyt szybkomocujący.
• Montaż uchwytu szybkomocującego przeprowadza się w kolejności odwrotnej do jego demontażu.

Wszelkiego rodzaju usterki powinny być usuwane przez autoryzowany serwis producenta.

PARAMETRY TECHNICZNE

DANE ZNAMIONOWE

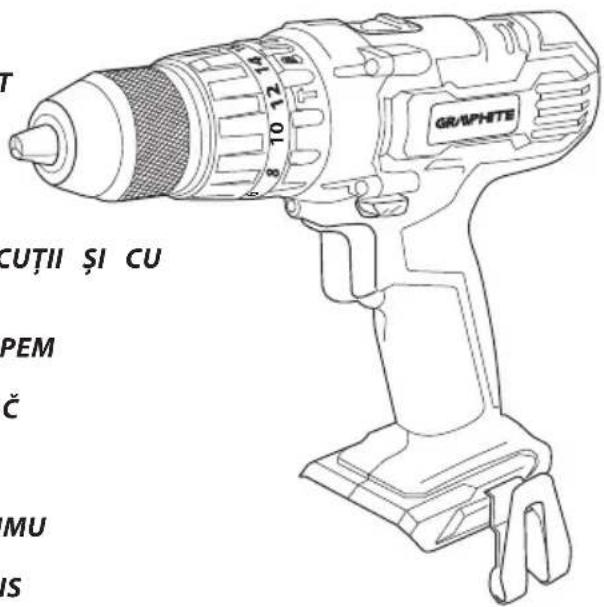

Wiertarko – wkrętarka akumulatorowa z udarem
Parametr Wartość
Napięcie akumulatora 18 V DC
Zakres prędkości obrotowej na biegu jałowym	bieg I 0-350 min ^-1
	bieg II 0-1250 min ^-1
Częstotliwość udaru na biegu jałowym	bieg I 0-5250 min ^-1
	bieg II 0-18750 min ^-1
Zakres uchwytu szybkomocującego 2-13 mm
Zakres regulacji momentu obrotowego		1 – 16 plus wiercenie, wiercenie z udarem
Max. moment obrotowy (wkręcanie miękkie) 35 Nm
Max. moment obrotowy (wkręcanie twarde) 55 Nm
Klasa ochronności III
Masa 1,3 kg
Rok produkcji 2021

Akumulator systemu Graphite Energy+
Parametr	Wartość
Akumulator	58G001 58	G004
Napięcie akumulatora	18 V DC 18	V DC
Typ akumulatora Li-Ion Li-Ion
Pojemność akumulatora	2000 mAh	4000 mAh
Zakres temperatury otoczenia	4°C - 40°C	4°C - 40°C
Czas ładowania ładowarką 58G002	1 h	2 h
Masa	0,400 kg 0,6	50 kg
Rok produkcji	2021	2021

Ładowarka systemu Graphite Energy+
Parametr Wartość
Typ ładowarki 58G002
Napięcie zasilania 230 V AC
Częstotliwość zasilania 50 Hz
Napięcie ładowania 22 V DC
Max. prąd ładowania 2300 mA
Zakres temperatury otoczenia 4	°C - 40°C
Czas ładowania akumulatora 58G001 1 h
Czas ładowania akumulatora 58G004 2 h
Klasa ochronności II
Masa 0,300 kg
Rok produkcji 2021

DANE DOTYCZĄCE HAŁASU I DRGAŃ

Informacje na temat hałasu i wibracji

Poziomy emitowanego hałasu, takie jak poziom emitowanego ciśnienia akustycznego Lp A oraz poziom mocy akustycznej Lw A i niepewność pomiaru K, podano poniżej w instrukcji zgodnie z normą EN 60745.

Wartości drgań a, i niepewność pomiaru K oznaczono zgodnie z normą EN 60745-2-1, podano poniżej.

Podany poniżej w niniejszej instrukcji poziom drgań został pomierzony zgodnie z określoną przez normą EN 60745 procedurę pomiarową i może zostać użyty do porównywania elektronarzędzi. Można go też użyć do wstępnej oceny ekspozycji na drgania.

Podany poziom drgań jest reprezentatywny dla podstawowych zastosowań elektronarzędzia. Jeżeli elektronarzędzie użyte zostanie do innych zastosowań lub z innymi narzędziami roboczymi, a także, jeśli nie będzie wystarczająco konserwowane, poziom drgań może ulec zmianie. Podane powyżej przyczyny mogą spowodować zwiększenie ekspozycji na drgania podczas całego okresu pracy.

Aby dokładnie oszacować ekspozycję na drgania, należy uwzględnić okresy, kiedy elektronarzędzie jest wyłączone lub kiedy jest włączone ale nie jest używane do pracy. W ten sposób łączna ekspozycja ma drgania może się okazać znacznie niższa. Należy wprowadzić dodatkowe środki bezpieczeństwa w celu ochrony użytkownika przed skutkami drgań, takie jak : konserwacja elektronarzędzia i narzędzi roboczych, zabezpieczenie odpowiedniej temperatury rąk, właściwa organizacja pracy.

Poziom ciśnienia akustycznego: LpA = 84 dB (A) K=3dB (A) Poziom mocy akustycznej: LwA = 95 dB (A) K=3dB (A)

Wartość przyśpieszeń drgań: ah = 7,528 m/s ^2 K = 1,5 m/s ^2

OCHRONA ŚRODOWISKA

Produktów zasilanych elektrycznie nie należy wyrzucać wraz z domowymi odpadkami, lecz oddać je do utylizacji w odpowiednich zakładach. Informacji na temat utylizacji udzieli sprzedawca produktu lub miejscowe władze. Zużyty sprzęt elektryczny i elektroniczny zawiera substancje nieobojętne dla środowiska naturalnego. Sprzęt nie poddany recyclingowi stanowi potencjalne zagrożenie dla środowiska i zdrowia ludzi.

Li-lon

Akumulatorów / baterii nie należy wrzucać do odpadów domowych, nie wolno ich wrzucać do ognia lub do wody. Uszkodzone lub zużyte akumulatory należy poddawać prawidłowemu recyklingowi zgodnie z aktualną dyrektywą dotyczącą utylizacji akumulatorów i baterii. Baterie należy zwracać do punktów zbiorki całkowicie rozładowane, jeżeli baterie nie są całkowicie rozładowane należy je zabezpieczyć przed zwarciem. Zużyte baterie mogą być bezpłatnie zwrócone w placówkach handlowych. Nabywca towaru jest zobowiązany do zwrotu zużytych baterii.

schematów, rysunków, a także jej kompozycji, należą wyłącznie do Grupy Topex i podlegają ochronie prawnej zgodnie z ustawą z dnia 4 lutego 1994 roku, o prawie autorskim i prawach pokrewnych (tj. Dz. U. 2006 Nr 90 Poz 631 z późn. zm.). Kopiowanie, przetwarzanie, publikowanie, modyfikowanie w celach komercyjnych całości Instrukcji jak i poszczególnych jej elementów, bez zgody Grupy Topex wyrażonej na piśmie, jest surowo zabronione i może spowodować pociągnięcie do odpowiedzialności cywilnej i karnej.

GWARANCJA I SERWIS

i Warunki gwarancji oraz opis postepowania w przypadku reklamacji zawarte są w załączonej Karcie Gwarancyjnej.

Serwis Centralny

GTX Service Sp. z o.o. Sp.k. tel. [phone]

Ul. Pograniczna 2/4 fax. [phone]

02-285 Warszawa e-mail [e-mail]

Sieć Punktów Serwisowych do napraw gwarancyjnych i pogwarancyjnych dostępna na platformie internetowej

gtxservice.pl

GRAPHITE zapewnia dostępność części zamiennych oraz materiałów eksploatacyjnych dla urządzeń i elektronarzędzi. Pełna oferta części i usług na gtxservice.pl.

Zeskanuj QR kod i wejdź na gtxservice.pl

Deklaracja Zgodności WE

Dyrektywa RoHS 2011/65/UE zmieniona Dyrektywą 2015/863/UE

/RoHS Directive 2011/65/EU as amended by Directive 2015/863/EU//A 2015/863/EU irányelvel módosított 2011/65/EU RoHS irányelv//Smernica RoHS 2011/65/EÜ zmenená a doplnená 2015/863/EÜ//Směrnice RoHS 2011/65/EU pozměněná 2015/863/EU//Директива 2011/65/EC na RoHS, изменена с Директива 2015/863/EC//Directiva RoHS 2011/65 / UE modificată prin Directiva 2015/863 / UE//RoHS-Richtlinie 2011/65 / EU geändert durch Richtlinie 2015/863 / EU//Direttiva RoHS 2011/65 / UE modificata dalla direttiva 2015/863 / UE/

oraz spełnia wymagania norm:

/and fulfils requirements of the following Standards://valamint megfelel az alábbi szabványoknak://a spiña požiadavky://a splňuje požadavky norem:/u omzovarja na izuskcivanjta na стандартmu://si îndeplinește cerințele standardelor://und erfüllt die Anforderungen der Normen:/e soddisfa i requisiti delle norme:/

EN 62841-1:2015; EN 62841-2-1:2018;

EN 55014-1:2017; EN 55014-2:2015;

Nazwisko i adres osoby mającej miejsce zamieszkania lub siedzibę w UE upoważnionej do przygotowania dokumentacji technicznej:

/Name and address of the person who established in the Community and authorized to compile the technical file://A műszaki dokumentáció összeállítására felhatalmazott, a közösség területén lakóhellyel vagy székhellyel rendelkező személy neve és clíme://Meno a adresa osoby alebo bydliska v EU poverená zostavením technickej dokumentácie://Jméno a adresu osoby pověřené sestavením technické dokumentace, přičemž tato osoba musí být usazena ve Společenství://Име u адрес на лицето, коємо пребивава или е установено в ЕС, упълномощено да съставя техническото досце://Nutele și adresa persoanei care locuiește sau este stabilită în UE autorizată să întocmească dosarul tehnic://Name und Anschrift der Person mit Wohnsitz oder Niederlassung in der EU, die zur Erstellung der technischen Akte berechtigt ist://Nome e indirizzo della persona residente o stabilita nell'UE autorizzata a compilare il fascicolo tecnico:/

Podpisano w imieniu:

Pełnomocnik ds. jakości firmy GRUPA TOPEX
