58G010 - Vŕtačka Graphite - Bezplatný návod na obsluhu

Typ produktu	Bezdrôtová príklepová vŕtačka/skrutkovačka
Značka	Graphite
Model	58G010
Menovité napätie batérie	18 V DC
Typ batérie	Li-Ion
Kapacita batérie (kompatibilné modely)	2000 mAh (58G001) alebo 4000 mAh (58G004)
Voľnobežné otáčky (rýchlosť I)	0 – 350 min⁻¹
Voľnobežné otáčky (rýchlosť II)	0 – 1250 min⁻¹
Frekvencia príklepu naprázdno (rýchlosť I)	0 – 5250 min⁻¹
Frekvencia príklepu naprázdno (rýchlosť II)	0 – 18750 min⁻¹
Otvorenie skľučovadla	2 – 13 mm
Maximálny krútiaci moment (mäkké skrutkovanie)	35 Nm
Maximálny krútiaci moment (tvrdé skrutkovanie)	55 Nm
Počet stupňov krútiaceho momentu	16 + vŕtanie / príklep
Hmotnosť (bez batérie)	1,3 kg
Trieda ochrany	III
Hlavné funkcie	Vŕtanie, skrutkovanie, príklepové vŕtanie
Pracovné osvetlenie	Integrovaná LED
Brzda vretena	Áno, elektronická
Údržba a čistenie	Čistite suchou handričkou alebo stlačeným vzduchom pri nízkom tlaku
Odporúčané bezpečnostné vybavenie	Ochranné okuliare a chrániče sluchu
Kompatibilná nabíjačka	58G002 (230 V AC, 50 Hz)
Povolená teplota nabíjania	4 °C až 40 °C
Rok výroby	2021

Často kladené otázky - 58G010 Graphite

Ako vložiť a vybrať batériu z vŕtačky Graphite 58G010?

Na vybratie batérie najprv nastavte prepínač smeru otáčania do stredovej polohy, potom stlačte upevňovacie tlačidlo na batérii a vytiahnite ju smerom dozadu. Pri vkladaní vsuňte nabitú batériu do držiaka v rukoväti, kým nebudete počuť cvaknutie.

Aký je postup nabíjania batérie?

Vyberte batériu z vŕtačky, zapojte nabíjačku 58G002 do zásuvky 230 V AC, potom vložte batériu do nabíjačky. Červená dióda signalizuje nabíjanie; keď dióda zmení farbu na zelenú a kontrolky úrovne nabitia po približne 15 sekundách zhasnú, batéria je nabitá. Nezvyšujte dobu nabíjania nad 8 hodín.

Ako nastaviť rýchlosť otáčania?

Rýchlosť otáčania je variabilná a nastavuje sa zmenou tlaku na spínač. Mierny tlak poskytuje nízku rýchlosť, silnejší tlak rýchlosť zvyšuje. To umožňuje plynulý štart.

Ako vybrať prevádzkový režim (skrutkovanie, vŕtanie, príklep)?

Použite krúžok na výber prevádzkového režimu umiestnený za skľučovadlom. Otočte ho na symbol skrutky pre skrutkovanie s aktívnym obmedzovačom krútiaceho momentu, na symbol vrtáka pre vŕtanie (maximálny krútiaci moment) alebo na symbol kladiva pre príklepové vŕtanie.

Ako meniť prevodové stupne (prevodový pomer)?

Použite prepínač prevodových stupňov umiestnený nad spúšťou. Poloha I: znížené otáčky (0-350 ot./min) s vysokým krútiacim momentom. Poloha II: vysoké otáčky (0-1250 ot./min) so zníženým krútiacim momentom. Nikdy nemeňte prevodový stupeň, keď sa vreteno otáča.

Ako nastaviť uťahovací krútiaci moment?

Otočte krúžok na nastavenie krútiaceho momentu na požadované číslo (1 až 16). Čím vyššie číslo, tým väčší krútiaci moment. Vždy začnite s nízkym krútiacim momentom a postupne ho zvyšujte. Pre vŕtanie vyberte polohu označenú vrtákom (maximálny krútiaci moment).

Aké dôležité bezpečnostné pokyny treba dodržať?

Vždy noste ochranné okuliare a chrániče sluchu. Držte vŕtačku za izolované povrchy, ak pracujete v blízkosti skrytých káblov. Používajte iba odporúčané batérie a nabíjačky. Nikdy nemeňte smer otáčania, keď je vreteno v chode.

Ako udržiavať vŕtačku?

Po každom použití čistite prístroj suchou handričkou alebo stlačeným vzduchom pri nízkom tlaku. Nepoužívajte vodu ani rozpúšťadlá. Pravidelne čistite vetracie štrbiny, aby ste zabránili prehriatiu. Uskladnite nástroj na suchom mieste, mimo dosahu detí, s vybratou batériou.

Čo robiť pri úniku kvapaliny z batérie?

Ak z batérie uniká kvapalina, jemne ju utrite handričkou, pričom sa vyhýbajte kontaktu s pokožkou alebo očami. Pri kontakte s pokožkou dôkladne umyte vodou a neutralizujte jemnou kyselinou (citrónová šťava alebo ocot). Pri kontakte s očami vyplachujte 10 minút čistou vodou a vyhľadajte lekára.

Ako vymeniť rýchloupínacie skľučovadlo?

Nastavte prepínač smeru otáčania do stredovej polohy. Otvorte čeľuste skľučovadla a odskrutkujte upevňovaciu skrutku (ľavý závit) pomocou imbusového kľúča. Vložte kľúč do skľučovadla a jemne poklepte na druhý koniec, aby ste ho odskrutkovali. Montáž sa vykoná v opačnom poradí.

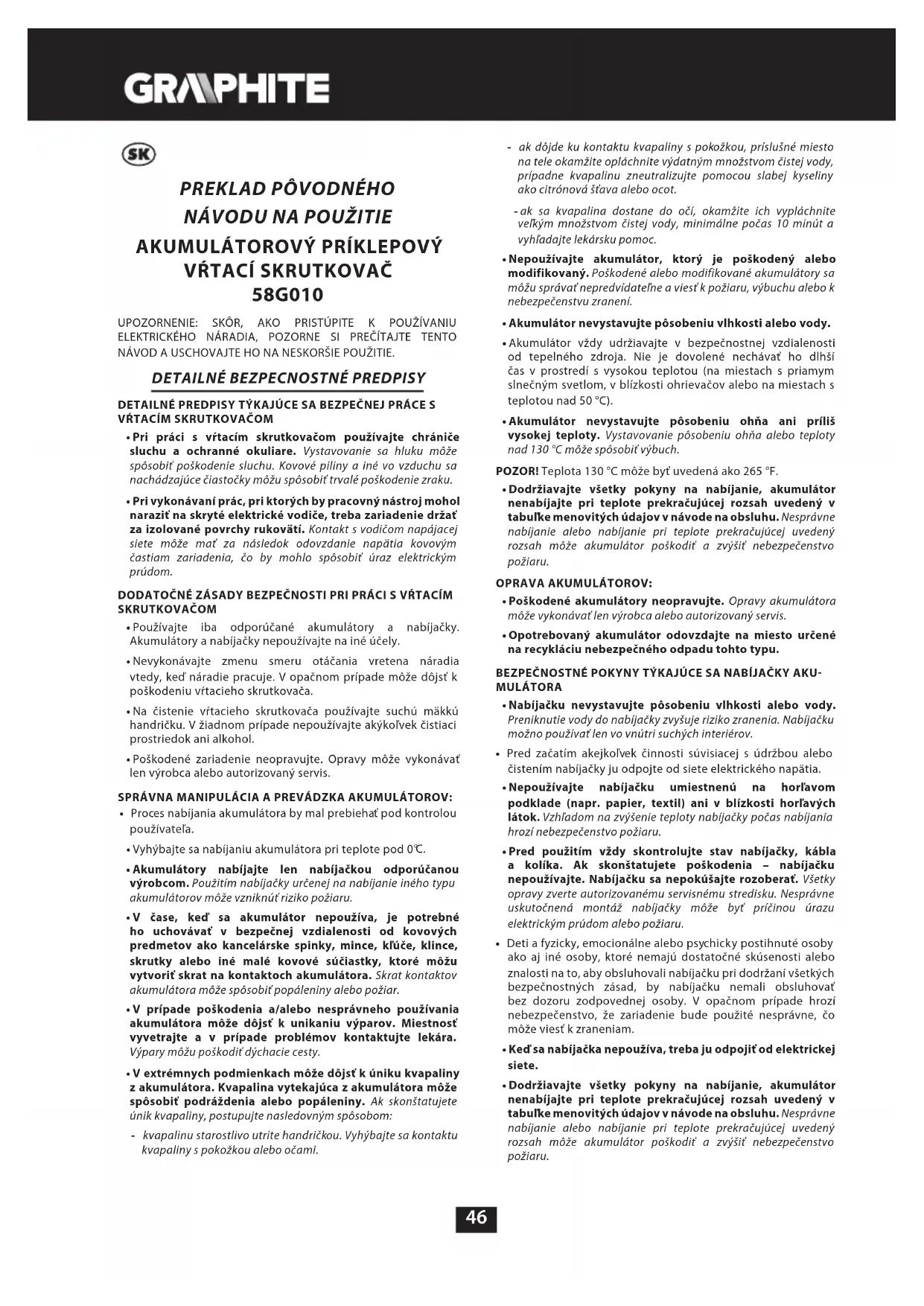

NÁVOD NA OBSLUHU 58G010 Graphite

• Pri práci s vítacím skrutkovačom používajte chrániče sluchu a ochranné okuliare. Vystavovanie sa hluku môže spôsobit poškodenie sluchu. Kovové piliny a iné vo vzduchu sa nachádzajúce čiastočky môžu spôsobit trvalé poškodenie zraku.
• Pri vykonávaní prác, pri ktorých by pracovný nástroj mohol narazit' na skryté elektrické vodiče, treba zariadenie držat' za izolované povrchy rukováti. Kontakt s vodičom napájacej siete môže mať za následok odovzdanie napätia kovovým častiam zariadenia, čo by mohlo spôsobit' úraz elektrickým prúdom.

DODATOČNÉ ZÁSADY BEZPEČNOSTI PRI PRÁCI S VŘTACÍM SKRUTKOVAČOM

• Používajte iba odporúčané akumulátory a nabíjačky. Akumulátory a nabíjačky nepoužívajte na iné účely.
• Nevykonávajte zmenu smeru otáčania vretena náradia vtedy, keď náradie pracuje. V opačnom prípade môže dôjst k poškodeniu vírtacieho skrutkovača.
• Na čistenie vítacieho skrutkovača používajte suchú mäkkú handričku. V žiadnom prípade nepoužívajte akýkolvek čistiaci prostriedok ani alkohol.
• Poškodené zariadenie neopravujte. Opravy môže vykonávat len výrobca alebo autorizovaný servis.

SPRÁVNA MANIPULÁCIA A PREVÁDZKA AKUMULÁTOROV:

- Proces nabíjania akumulátora by mal prebiehat pod kontrolou používateľa.

• Vyhýbajte sa nabíjaniu akumulátora pri teplote pod 0°C.
• Akumulátory nabíjajte len nabíjačkou odporúčanou výrobcom. Použitím nabíjačky určenej na nabíjanie iného typu akumulátorov môže vzniknút riziko požiaru.
  • V čase, keď sa akumulátor nepoužíva, je potrebné ho uchovávať v bezpečnej vzdialenosti od kovových predmetov ako kancelárske spinky, mince, klúče, klince, skrutky alebo iné malé kovové súčiastky, ktoré môžu vytvorit skrat na kontaktoch akumulátora. Skrat kontaktov akumulátora môže spôsobit popáleniny alebo požiar.
  • V prípade poškodenia a/alebo nesprávneho používania akumulátora môže dôjst' k unikaniu výparov. Miestnosť vyvetrajte a v prípade problémov kontaktujte lekára. Výpary môžu poškodit' dýchacie cesty.
  • V extrémnych podmienkach môže dôjst' k úniku kvapaliny z akumulátora. Kvapalina vytekajúca z akumulátora môže spôsobit' podráždenia alebo popáleniny. Ak skonštatujete únik kvapaliny, postupujte nasledovným spôsobom:
• kvapalinu starostlivo utrite handričkou. Vyhýbajte sa kontaktu kvapaliny s pokožkou alebo očami.

- ak dôjde ku kontaktu kvapaliny s pokožkou, príslušné miesto na tele okamžite opláchnite výdatným množstvom čistej vody, prípadne kvapalinu zneutralizujte pomocou slabej kyseliny ako citrónová šťava alebo ocot.

-ak sa kvapalina dostane do očí, okamžite ich vypláchnite velkým množstvom čistej vody, minimálne počas 10 minút a vyhladajte lekársku pomoc.

• Nepoužívajte akumulátor, ktorý je poškodený alebo modifikovaný. Poškodené alebo modifikované akumulátory sa môžu správať nepredvídatelne a viest' k požiaru, výbuchu alebo k nebezpečenstvu zranení.
• Akumulátor nevystavujte pôsobeniu vlhkosti alebo vody.
• Akumulátor vždy udržiavajte v bezpečnostnej vzdialenosti od tepelného zdroja. Nie je dovolené nechávať ho dlhší čas v prostredí s vysokou teplotou (na miestach s priamym slnečným svetlom, v blízkosti ohrievačov alebo na miestach s teplotou nad 50 °C).
• Akumulátor nevystavujte pôsobeniu ohňa ani príliš vysokej teploty. Vystavovanie pôsobeniu ohňa alebo teploty nad 130 °C môže spôsobit výbuch.

POZOR! Teplota 130 °C môže byť uvedená ako 265 °F.

- Dodržiavajte všetky pokyny na nabíjanie, akumulátor nenabíjajte pri teplote prekračujúcej rozsah uvedený v tabulke menovitých údajov v návode na obsluhu. Nesprávne nabíjanie alebo nabíjanie pri teplote prekračujúcej uvedený rozsah môže akumulátor poškodiť a zvýšiť nebezpečenstvo požiaru.

OPRAVA AKUMULÁTOROV:

• Poškodené akumulátory neopravujte. Opravy akumulátora môže vykonávať len výrobca alebo autorizovaný servis.
• Opotrebovaný akumulátor odovzdajte na miesto určené na recykláciu nebezpečného odpadu tohto typu.

BEZPEČNOSTNÉ POKYNY TÝKAJÚCE SA NABÍJAČKY AKU-MULÁTORA

• Nabijačku nevystavujte pôsobeniu vlhkosti alebo vody. Preniknutie vody do nabijačky zvyšuje riziko zranenia. Nabijačku možno používať len vo vnútri suchých interiérov.
• Pred začatím akejkol'vek činnosti súvisiacej s údržbou alebo čistením nabíjačky ju odpojte od siete elektrického napätia.

- Nepoužívajte nabíjačku umiestnenú na horľavom podklade (napr. papier, textil) ani v blízkosti horľavých látok. Vzhľadom na zvýšenie teploty nabíjačky počas nabíjania hrozí nebezpečenstvo požiaru.

- Pred použitím vždy skontrolujte stav nabíjačky, kábla a kolika. Ak skonštatujete poškodenia – nabíjačku nepoužívajte. Nabíjačku sa nepokúšajte rozoberať. Všetky opravy zverte autorizovanému servisnému stredisku. Nesprávne uskutočnená montáž nabíjačky môže byť príčinou úrazu elektrickým prúdom alebo požiaru.

• Deti a fyzicky, emocionálne alebo psychicky postihnuté osoby ako aj iné osoby, ktoré nemajú dostatočné skúsenosti alebo znalosti na to, aby obsluhovalí nabíjačku pri dodržaní všetkých bezpečnostných zásad, by nabíjačku nemali obsluhovať bez dozoru zodpovednej osoby. V opačnom prípade hrozí nebezpečenstvo, že zariadenie bude použité nesprávne, čo môže viest' k zraneniam.
• Ked'sa nabijačka nepouživa, treba ju odpojit' od elektrickej siete.
• Dodržiavajte všetky pokyny na nabíjanie, akumulátor nenabíjajte pri teplote prekračujúcej rozsah uvedený v tabulke menovitych údajov v návode na obsluhu. Nesprávne nabíjanie alebo nabíjanie pri teplote prekračujúcej uvedený rozsah môže akumulátor poškodiť a zvýšiť nebezpečenstvo požiaru.

OPRAVA NABÍJAČKY

• Poškodenú nabíjačku neopravujte. Opravy nabíjačky môže vykonávat len výrobca alebo autorizovaný servis.
• Opotrebovanú nabijačku odovzdajte na miesto určené na recykláciu odpadu tohto typu.

POZOR! Zariadenie slúži na prácu v interiéri.

Napriek použitlu vo svojej podstate bezpečnej konštrukcie, používaniu bezpečnostných prostriedkov a dodatočných ochranných prostriedkov vždy existuje minimálne riziko úrazov pri práci.

Akumulátory Li-lon môžu vytiect, zapáliť sa alebo vybuchnút v prípade, že sa nahrejú na vysoků teplotu alebo na nich vznikne skrat. Nie je dovolené odkladať ich v aute počas horúcich a slnečných dní. Akumulátor neotvárajte. Akumulátory Li-lon obsahujú elektronické bezpečnostné zariadenia, ktoré v prípade poškodenia môžu spôsobit, že akumulátor sa zapáli alebo vybuchne.

Vysvetlenie použitých piktogramov

1234

5

6

7

8

91011

1. Prečítajte si návod na obsluhu, dodržiavajte výstrahy a bezpečnostné pokyny, ktoré sa v ňom nachádzajú.
2. Používajte ochranné okuliare a chrániče sluchu.
3. Zabráňte prístupu detí do blízkosti zariadenia.
4. Chráňte pred dažďom.
5. Používajte v interiéroch, chráňte pred vodou a vlhkostou.
6. Recyklácia.
7. Druhá ochranná trieda.
8. Triedený zber.
9. Články nevyhadzujte do ohňa.
10. Ohrozujú vodné prostredie.
11. Vyhýbajte sa zohriatiu nad 50 °C.

KONŠTRUKCIA A POUŽITIE

Vítací skrutkovač je elektrické náradie napájané akumulátorom. Poháňaný je komutátorovým motorom na jednosmerný prúd s trvalými magnetmi spolu s planetárnou prevodovkou. Vítací skrutkovač môže byť používaný v režime práce bez príklepu alebo s príklepom. Je určený na skrutkovanie skrutiek do dreva, kovu, plastov a keramiky a ich vyskrutkovávanie, ako aj na vítanie otvorov do uvedených materiálov v režime práce bez príklepu.

V režime práce s príklepom slúži na vítanie do betónu, kameňa, tehly atd.

Elektrické náradia na akumulátorový pohon, bez napájacieho kábla sú s oblubou využívané najmä pri opravársko-stavebných a stolárskych prácach, ako aj pri prácach súvisiacich so

zariadovaním interiérov, úpravou interiérov ako aj všetkých prác z oblasti samostatného domáceho majstrovania.

Elektrické náradie nepoužívajte v rozpore s účelom, na ktorý bolo vyrobené.

VYSVETLIVKY KU GRAFICKEJ ČASTI

Nasledujúce číslovanie sa vztahuje na časti zariadenia zobrazené v grafickej časti tohto návodu.

1. Rýchloupínacie skľučovadlo
2. Prsteň rýchkloupínacieho skľučovadla
3. Prsteň na reguláciu krútiaceho momentu
4. Prepínač zmeny rýchlostí

5. Prepínač smeru otáčania

6. Držiak

7. Akumulátor

8. Tlačidlo na upevnenie akumulátora

9. Spínač

10. Osvetlenie

11. LED diódy

12. Nabíjačka

13. Tlačidlo signalizácie stavu nabitia akumulátora

14. Signalizácia stavu nabitia akumulátora (LED diódy).

15. Prepínač režimu práce.

* Obrázok s výrobkom sa nemusia zhodovat.

VYSVETLIVKY POUŽITÝCH GRAFICKÝCH ZNAČIEK

UPOZORNENIE

VÝSTRAHA

MONTÁŽ/NASTAVENIA

INFORMÁCIA

PRED UVEDENÍM DO PREVÁDZKY

VYBERANIE / VKLADANIE AKUMULÁTORA

• Prepínač smeru otáčok (5) nastavte do stredovej polohy.
• Stlačte tlačidlo na upevnenie akumulátora (8) a akumulátor (7) vysuňte (obr. A).
• Nabitý akumulátor (7) vložte do otvoru v rukováti, až kým zretelne nezacvakne tlačidlo na upevnenie akumulátora (8).

NABÍJANIE AKUMULÁTORA

Zariadenie sa dodáva s čiastočne nabitým akumulátorom. Nabíjanie akumulátora vykonávajte pri teplote prostredia 4 °C - 40 °C. Nový alebo dlhší čas nepoužívaný akumulátor dosiahne úplnú schopnosť napájania asi po 3 - 5 cykloch nabitia a vybitia.

• Akumulátor (7) vyberte z náradia (obr. A).
• Sietový adaptér pripojte do zásuvky el. prúdu (230 V AC).
• Akumulátor (7) zasuňte do nabíjačky (12) (obr. B). Skontrolujte, či je akumulátor správne osadený (úplne zasunutý).

Po zapojení nabíjačky do sietovej zásuvky (230 V AC) sa rozsvieti zelená dióda (11) na nabíjačke, ktorá informuje o pripojení k napätiu.

Po vložení akumulátora (7) do nabíjačky (12) sa rozsvieti červená dióda (11) na nabíjačke, ktorá signalizuje, že prebieha proces nabíjania akumulátora.

Súčasne blikajú zelené diódy (14) stavu nabitia akumulátora v rôznom usporiadání (pozri nasledujúci opis).

• Ak blikajú všetky diódy - znamená to vyčerpanie akumulátora a nevyhnutnosť jeho nabitia.
• Blikanie dvoch diód – znamená čiastočné vybitie.
• Blikanie jednej diódy – znamená vysokú hladinu nabitia akumulátora.

Po nabití akumulátora dióda (11) na nabíjačke svieti zeleným svetlom a všetky diódy stavu nabitia akumulátora (14) svietia neprerušovaným svetlom. Po istom čase (približne 15 s) diódy stavu nabitia akumulátora (14) zhasnú.

Akumulátor by sa nemal nabíjať dlhšie ako 8 hodín. Prekročenie tohto času môže mať za následok poškodenie článkov akumulátora. Nabíjačka sa po úplnom nabití akumulátora automaticky nevypne. Zelená dióda na nabíjačke bude d'alej svietiť. Diódy stavu nabitia akumulátora po istom čase zhasnú. Pred vybratím akumulátora z otvoru nabíjačky odpojte napájanie. Vyhýbajte sa za sebou nasledujúcim krátkym nabijaniam. Akumulátory nedobíjajte po krátkom používaní zariadenia. Značné skrátenie času medzi potrebnými nabitiami svedčí o tom, že akumulátor je opotrebovaný a je potrebné ho vymenit'.

Počas nabíjania sa akumulátory nahrievajú. Nezačínajte pracovať hned’ po nabíjaní – počkajte, kým akumulátor nedosiahne izbovú teplotu. Zabráni sa tým poškodeniu akumulátora.

SIGNALIZÁCIA STAVU NABITIA AKUMULÁTORA

Akumulátor je vybavený signalizáciou stavu nabitia akumulátora (3 LEDdiódy) (14). Akchceteskontrolovaťstavnabitia akumulátora, stlačte tlačidlo signalizácie stavu nabitia akumulátora (13) (obr. C). Ak svietia všetky diódy, signalizuje to vysokú hladinu nabitia akumulátora. Ak svietia dve diódy, znamená to čiastočné vybitie. Ak svieti iba jedna dióda, znamená to vyčerpanie akumulátora a nevyhnutnosť jeho nabitia.

BRZDA VRETENA

Vřtací skrutkovač má elektronickú brzdu, ktorá zastaví vreteno okamžite po uvolnení tlaku na tlačidlo spínača (9). Brzda zaručuje presnosť skrutkovania a vítania, pretože zabraňuje volnému otáčaniu vretena po vypnutí.

PRÁCA / NASTAVENIA

ZAPÍNANIE / VYPÍNANIE

Zapínanie – stlačte tlačidlo spínača (9).
Vypínanie – uvoľnite tlak na tlačidlo spínača (9).

Každé stlačenie tlačidla spínača (9) spôsobí rozsvietenie diódy (LED) (10), ktorá osvetluje miesto práce.

REGULÁCIA RÝCHLOSTI OTÁČANIA

Rýchlost' skrutkovania alebo vítania možno regulovať počas práce zvyšovaním alebo znižovaním tlaku na tlačidlo spínača (9). Regulácia rýchlosti umožňuje pomalý štart, čo pri vítaní otvorov do sadry alebo glazúry zabraňuje pošmyknutiu vrtáka, zatial' čo pri skrutkovaní a vyskrutkovávaní pomáha udržať kontrolu nad prácou.

SPOJKA PROTI PRETAŽENIU

Nastavenie prsteňa na reguláciu momentu otáčania (3) vo vybranej polohe spôsobuje trvalé nastavenie spojky na určenú hodnotu momentu otáčania. Po dosiahnutí hodnoty nastaveného krútiaceho momentu sa spojka proti preťaženiu automaticky vypne. Umožňuje to zabránenie príliš hlbokému zaskrutkovaniu skrutky alebo poškodeniu vírtacieho skrutkovača.

NASTAVENIE KRÚTIACEHO MOMENTU

- Pre rôzne skrutky a rôzne materiály sa používajú rôzne hodnoty krútiaceho momentu.

- Moment otáčania je tým vyšší, čím je vyššia hodnota čísla zodpovedajúca danej polohe (obr. D).

- Prsteň na reguláciu krútiaceho momentu (3) nastavte na

stanovenú hodnotu krútiaceho momentu.

• Prácu vždy začínajte pri nižšej hodnote krútiaceho momentu.
• Krútiaci moment postupne zvyšujte, až kým nedosiahnete uspokojivý výsledok.
• Na vyskrutkovávanie skrutiek volte vyššie hodnoty.

- Na vítanie si vyberte hodnotu označenú symbolom vrtáka. Pri tomto nastavení sa dosahuje najvyššia hodnota krútiaceho momentu.

- Zručnost pri výbere správneho nastavenia krútiaceho momentu sa získava úmerne s praxou.

Nastavenie prsteňa na reguláciu krútiaceho momentu v polohe vítania spôsobuje deaktiváciu spojky proti preťaženiu.

MONTÁŽ PRACOVNÝCH NÁSTROJOV

• Prepínač smeru otáčok (5) nastavte do stredovej polohy.
• Otáčaním prsteňa rýchloupínacieho sklučovadla (2) proti smeru hodinových ručičiek (pozri označenie na prstení) možno dosiahnuť požadované roztvorenie čelustí, ktoré umožňuje vloženie vrtáka alebo skrutkovacieho nástavca (obr. E).
• Na namontovanie pracovného nástroja treba otáčat' prsteňom rýchloupínacieho skľučovadla (2) v smere hodinových ručičiek a silno utiahnuť.

Demontáž pracovného nástroja sa vykonáva v opačnom poradí ako jeho montáž.

Pri upevňovaní vrtáka alebo skrutkovacieho nástavca v rýchkloupínacom sklučovadle venujte pozornosť správnemu umiestneniu nástroja. Pri používani krátkych skrutkovacích nástavcov alebo bitov použite prídavný magnetický držiak ako predlžovací nástavec.

SMER OTÁČOK VPRAVO - VĽAVO

Pomocou prepínača otáčok (5) sa vykonáva výber smeru otáčania vretena (obr. F).

Otáčky doprava – prepínač (5) nastavte do krajnej l'avej polohy. Otáčky dolava – prepínač (5) nastavte do krajnej pravej polohy.

* Upozornenie: v niektorých prípadoch môže byť poloha prepínača vzhľadom k otáčkam iná, ako je uvedené. Všimnite si grafické označenie umiestnené na prepínači alebo kryte zariadenia.

Bezpečnou pozíciou je stredná poloha prepínača smeru otáčok (5), ktorá predchádza náhodnému uvedeniu elektrického náradia do pohybu.

• V tejto polohe sa vítací skrutkovač nedá uviest do pohybu.
• Výmena vrtákov alebo nástavcov sa vykonáva v tejto polohe.
- Pred uvedením do pohybu skontrolujte, či je prepínač smeru otáčok (5) v správnej polohe.

Zmenu smeru otáčok nevykonávajte, keď je vreteno vítacieho skrutkovača v pohybe.

ZMENA RÝCHLOSTI

Prepínač zmeny rýchlostí (4) (obr. G) umožňuje zvýšenie rozsahu rýchlosti otáčania.

Rýchlost I: menší rozsah otáčok, veľká sila krútiaceho momentu. Rýchlost II: väčší rozsah otáčok, menšia sila krútiaceho momentu.

Podľa vykonávanej práce nastavte prepínač zmeny rýchlosti do vhodnej polohy. Ak sa prepínač nedá presunúť, treba mierne potočit hriadelom.

Prepínač zmeny rýchlostí v žiadnom prípade neprestavujte vtedy, keď vírtací skrutkovač pracuje. Mohlo by to spôsobit poškodenie elektrického náradia.

Pri dlhotrvajúcom vítani pri nízkej rýchlosti otáčania vretena hrozí prehriatie motora. Pri práci dodržiavajte pravidelné

prestávky alebo umožnite, aby zariadenie pracovalo naprázdno pri maximálnych otáčkach približne 3 minúty. PREPÍNAČ REŽIMU PRÁCE

Prsteň na zmenu režimu práce (15) (obr. I) umožňuje vol'bu funkcií zariadenia:

• Symbol skrutky – skrutkovanie s aktivnou spojkou proti preťaženiu.
• Symbol vrtáka – vírtanie. Dosahuje sa najvyššia hodnota krútiaceho momentu (deaktivácia spojky proti preťaženiu).
• Symbol kladiva – vítanie s príklepom (deaktivácia spojky proti preťaženiu).

Nastavenie prsteňa na zmenu režimu práce v polohe vírtania alebo vírtania s príklepom má za následok deaktiváciu spojky proti preťaženiu.

Nepokúšajte sa vykonávať zmenu polohy prsteňa režimu práce, keď je vreteno zariadenia v pohybe. Takéto konanie by mohlo spôsobit vážne poškodenie elektrického náradia.

DRŽIAK

Vítací skrutkovač má praktický držiak (6), ktorý slúži na zavesenie napr. na montérskom opasku pri výškových prácach.

OŠETROVANIE A ÚDRŽBA

Skôr, ako začnete akúkolvek činnosť súvisiacu s inštaláciou, nastavovaním, opravou alebo údržbou, vyberte akumulátor zo zariadenia.

ÚDRŽBA A SKLADOVANIE

• Zariadenie sa odporúča čistiť hned’ po každom jeho použití.
• Na čistenie nepoužívajte vodu ani iné kvapaliny.
• Zariadenie čistite pomocou suchej handričky alebo ho prefúkajte vzduchom stlačeným pod nízkym tlakom.
• Nepoužívajte žiadne čistiace prostriedky ani rozpúšťadlá, pretože môžu poškodit súčiastky vyrobené z plastu.
• Pravidelne čistite vetracie otvory v plášti motora, aby nedošlo k prehriatiu zariadenia.
• V prípade, že dochádza k nadmernému iskreniu v komutátore, kontrolu stavu uhlíkových kefiek motora zverte kvalifikovanej osobe.
• Zariadenie vždy skladujte na suchom mieste mimo dosahu detí.
• Zariadenie odkladajte s vybratým akumulátorom.

VÝMENA RÝCHLOUPÍNACIEHO SKŁUČOVADLA

Rýchloupínacie skľučovadlo je namontované na závite vretena výtacieho skrutkovača a dodatočne zaistené skrutkou.

• Prepínač smeru otáčok (5) nastavte do stredovej polohy.
• Čel'uste rýchloupínacieho skľučovadla (1) roztvorte a odskrutkujte upevňovaciu skrutku (ľavý závit) (obr. H).
• Do rýchkloupínacieho sklučovadla upevnite hexagonálny klúč a jemne udrite na druhý koniec hexagonálneho klúča.
  • Rýchloupínacie skľučovadlo odskrutkujte.
• Montáž rýchloupínacieho sklučovadla sa vykonáva v opačnom poradí ako jeho demontáž.

Akékolvek poruchy musia byt odstránené autorizovaným servisom výrobcu.

TECHNICKÉ PARAMETRE

MENOVITÉ ÚDAJE

Akumulátorový príklepový vřtací skrutkovač
Parameter Hodnota
Napätie akumulátora 18 V DC
Rozsah rýchlost' otáčania pri behu naprázdno	rýchlost' I 0-3	50 min ^-1
	rýchlost' II 0-1	1250 min ^-1
Frekvencia príklepu pri behu naprázdno	rýchlost' I 0-3	00 min ^-1
	rýchlost' II 0-1	1250 min ^-1
Rozsah rýchkloupínacieho sklúčovadla 2-13 mm
Rozsah regulácie krútiaceho momentu		1–16 + vřtanie, vřtanie s príklepom
Max. točivý moment (mäkké vřtanie) 35 Nm
Max. točivý moment (tvrdé vřtanie) 55 Nm
Ochranná trieda III
Hmotnosť 1,3 kg
Rok výroby 2021

Akumulátor systému Graphite Energy+
Parameter Hodnota
Akumulátor	58G001	58G004
Napätie akumulátora	18 V DC	18 V DC
Typ akumulátora	Li-Ion	Li-Ion
Kapacita akumulátora	2000 mAh	4000 mAh
Rozsah okolítej teploty	4^ - 40^	4^ - 40^
Čas nabíjania nabíjačkou 58G002	1 h	2 h
Hmotnosť	0,400 kg 0,650 kg
Rok výroby	2021	2021

Nabíjačka systému Graphite Energy+
Parameter Hodnota
Typ nabíjačky	58G002
Napájacie napätie	230 V AC
Frekvencia napájania	50 Hz
Nabíjacie napätie	22 V DC
Max. prúd nabíjania	2300 mA
Rozsah okolitej teploty	4°C – 40°C
Čas nabíjania akumulátora 58G001	1 h
Čas nabíjania akumulátora 58G004	2 h
Ochranná trieda	II
Hmotnosť	0,300 kg
Rok výroby	2021

ÚDAJE TÝKAJÚCE SA HLUČNOSTI A VIBRÁCIÍ

Informácie o hluku a vibráciách

Hladiny hluku, ako je hladina akustického tlaku Lp M , hladina akustického výkonu Lw A a neistota merania K, sú uvedené v dálšej časti návodu v súlade s normou EN 60745.

Hodnoty vibrácií a _h a neistota merania K stanovené v súlade s normou EN 60745-2-1 sú uvedené nižšie.

Hladina vibrácií uvedená v tomto návode bola nameraná meracím postupom špecifikovaným normou EN 60745 a možno ju použiť na porovnávanie elektrických zariadení. Možno ju tiež použiť na predbežné hodnotenie expozície vibráciám.

Uvedená hladina vibrácií je reprezentatívna pre základné použitie elektrického zariadenia. Ak sa elektrické zariadenie používa na iné účely alebo s inými pracovnými nástrojmi, prípadne, ak sa nevykonáva jeho dostatočná údržba, hladina vibrácií sa môže zmeniť. Vyššie uvedené príčiny môžu spôsobít zvýšenie expozície vibráciám počas celej doby práce.

Na presné ohodnotenie expozície vibráciám treba vziat do úvahy obdobia, kedy je elektrické zariadenie vypnuté alebo keď je zapnuté, ale nepracuje sa s ním. Takto môže byť celková expozícia vibráciám výrazne nižšia. Treba zaviest dodatočné bezpečnostné opatrenia na ochranu obsluhujúcej osoby pred následkami vibrácií ako: údržba elektrického zariadenia a pracovných nástrojov, zabezpečenie primeranej teploty rúk a správna organizácia práce.

Hladina akustického tlaku: Lp A = 84 dB (A) K = 3dB (A)

Hodnota zrýchlení vibrácií: ah = 7,528 m/s²; K = 1,5 m/s²

OCHRANA ŽIVOTNÉHO PROSTREDIA

Výrobky napájané elektrickým průdom sa nesmů likvidovať spoločne s domácim odpadom, ale majú byť odovzdané na recykláciu na určenom mieste. Informáciu o recyklácii poskytne predajca výrobku alebo miestne orgány. Opotrebované elektrické a elektronické zariadenia obsahujú látky negativne pósobiace na životné prostredie. Zariadenie, ktoré nie je odovzdané na recykláciu, predstavuje možnů hrozbu pre životné prostredie a fudské zdravie.

Li-Ion

Akumulátory / batérie neodhadzujte do domáceho odpadu, nevyhadzujte ich do ohňa alebo vody. Poškodené alebo opotrebované akumulátory odovzdajte na recykláciu v súlade s aktuálnou smernicou o likvidácií akumulátorov a batérií. Batérie by sa mali vracať na zberné miesta úplne vybité, pokiaľ nie sú úplne vybité, musia byť chránené proti skratu. Použité batérie je možné bezplatne vrátiť na komerčných miestach. Kupujúci tovaru je povinný použité batérie vrátiť.

* Právo na zmenu vyhradené.

„Grupa Topex Spółka z ograniczoną odpowiedzialnością” Spółka komandytowa so sídlom vo Varšave, ul. Pograniczna 2/4 (dalej iba: „Grupa Topex”) informuje, że všetky autorské práva k obsahu tohto návodu (dalej iba: „Návod”), v rámci toho okrem iného k jeho textu, uvedeným fotografiám, nákresom, obrázkom a k jeho štrukture, patria vyhradne spoločnosti Grupa Topex a podliehajú právnej ochrane podľa zákona zo dňa 4. februára 1994, O autorských a obdobných právach (tj. Dz. U. (Zbierka zákonov Poľskej republiky) 2006 č. 90 položka 631 v znení neskorších zmien). Kopirovanie, spracovávanie, publikovanie, úprava tohto Návodu ako celku alebo jeho jednotlivých častí na komerčné účely, bez písomného súhlasu spoločnosti Grupa Topex, sú prísne zakázané a môžu mať za následok občianskoprávne a trestnoprávne dósledky.

PREVOD IZVIRNIH NAVODIL

UDARNI BATERIJSKI VRTALNIK - VIJAČNIK

58G010

POZOR: PRED PRIČETKOM UPORABE ELEKTRIČNEGA ORODJA JE TREBA POZORNO PREBRATI TA NAVODILA IN JIH SHRANITI ZA NADALJNJO UPORABO.

SPECIFIČNI VARNOSTNI PREDPISI

SPECIFIČNI PREDPISI ZA VARNO UPORABO VRTALNIKA - VIJAČNIKA
